Типичные неисправности двигателя F16D3 на нексии
Двигатель F16D3 оборудован клапаном ЕГР – система рециркуляции отработавших газов. Отработавшие газы повторно попадают во впускной тракт и догорают. Это сделали для снижение норм токсичности, но из за этого масло быстрее теряет свои свойства и образуется нагар на клапанах. Двигатель по сути дышит своим же выхлопом. Для нексии мы писали как заглушить клапан ЕГР , но данная инструкция поможет и другим владельцам этого двигателя. Также этот клапан быстро засоряется сам от некачественного топлива и засоряет двигатель, поэтому рекомендуем его отключить.
Также типичная проблема этого мотора – это течь масла из под клапанной крыши (крышки головки блоков цилиндров). Мы тоже уже писали, как устранить течь масла из под клапанной крышки на нексии.
При нехватке масла, начинают цокать клапана и гидрокомпенсаторы. Если давать нагрузку при отсутствующем масле, то двигатель можно отправлять на помойку.
Основные неисправности системы отопления «Дэу Нексии»
Причин, по которым печка может перестать обогревать салон автомобиля, существует множество. Перечислим самые распространённые.
Засорение печного радиатора
Радиатор отопителя, как и любая другая деталь, со временем приходит в негодность. Обычно это случается из-за использования некачественного антифриза с обилием примесей. Они образуют слой накипи на трубках радиатора и его пропускная способность начинает снижаться. В конце концов, жидкость перестаёт поступать в радиатор и в салоне становится холодно, несмотря на то, что вентилятор отопителя работает в штатном режиме. Проблема устраняется заменой радиатора.
В решётке радиатора «Нексии» хорошо виден толстый слой накипи и грязи
Воздушная пробка в системе отопления
Обычно поломка возникает, когда пропадает герметичность какого-нибудь патрубка в системе отопления. Когда туда попадает воздух, циркуляция антифриза нарушается, и он просто не доходит до печного радиатора. Решением является полный слив антифриза и последующая продувка системы отопления сжатым воздухом.
Из-за разрывов патрубков воздуховода в отопительном радиаторе «Нексии» могут возникнуть воздушные пробки
Поломка вакуумного переключателя
Вакуумный переключатель на «Нексии» — устройство надёжное, однако крепёжные планки, на которых он держится, довольно тонкие и часто ломаются. Это может привести к тому, что воздухозаборная заслонка просто перестанет открываться и нормальная циркуляция тёплого воздуха в салоне нарушится. Для устранения проблемы водителю придётся приобретать новый вакуумный переключатель, так как по отдельности крепёжные планки для него не продаются.
Разрушение подшипников электромотора
Как уже говорилось выше, центральный вал отопительного электромотора с крыльчаткой подвешен на двух шариковых подшипниках, которые со временем могут разрушиться. Если это произошло, то водитель после включения печки услышит характерный скрип, постепенно переходящий в громкий скрежет. Решить проблему можно только заменой печного электромотора, поскольку подшипники к нему по отдельности не продаются.
Подшипники на печных электромоторах «Нексии» часто выходят из строя
Печка не дует в ноги
Такая поломка случается, когда выходит из строя вакуумный переключатель, управляющий заслонками. После этого заслонки опускаются в крайнее нижнее положение. В результате доступ горячего воздуха к ногам пассажира и водителя перекрывается практически полностью. Проблема решается снятием бардачка и заменой вакуумного переключателя.

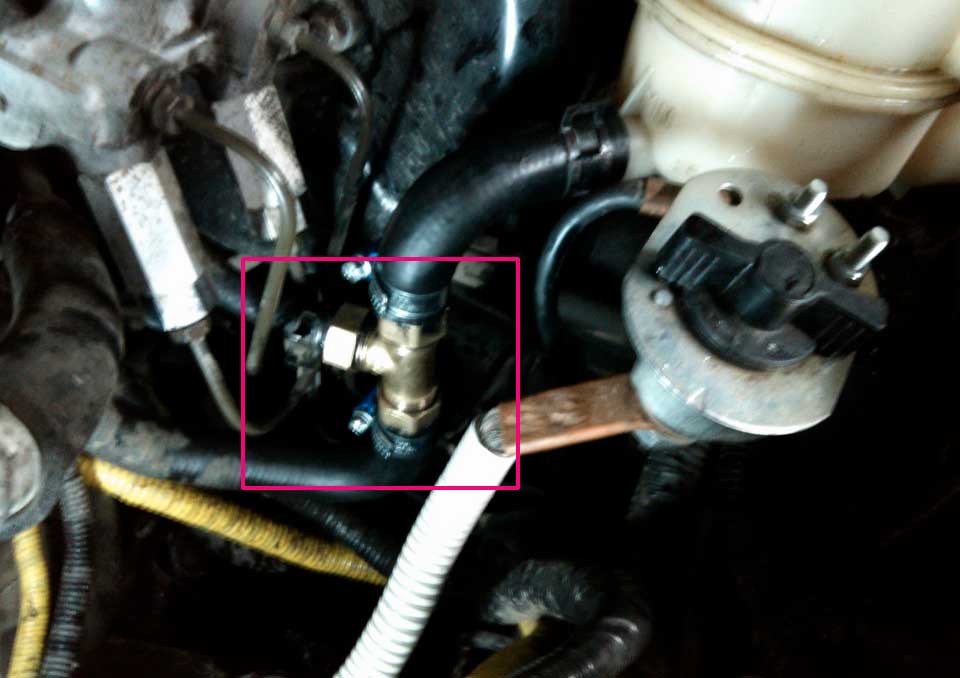

Доработка печки для повышения эффективности ее работы
Суть доработки состоит в том, чтобы минимизировать потерю тепла антифризом. Для этого ОЖ пустите по схеме, которая предусматривает исключение из нее расширительного бочка. Т.е. обратка должна быть соединена с заливным патрубком напрямую. Реализуется это через тройник.
Порядок действий:
- Обрезаем на расстоянии 5-6 см от расширительного бочка (РБ) шланг обратки.
- Со стороны РБ заглушите шланг с помощью болта и хомута.
- На растоянии 6-8 см от РБ отрезаем заливной шланг, отступаем 4-5 см и обрезаем его снова, тем самым укоротив.
- К тройнику с двух сторон подсоединяем только что обрезанный шланг, а третьей подключаем обратку.
Преимущество данной конструкции в том, что:
- Антифриз с минимальной потерей температуры снова вступает в работу.
- Не создаются пузыри в расширительном бочке (многие грешат на то, что именно они являются причиной воздушных пробок).
- Проще удалять воздух из системы.
При этом не пропадает возможность следить за уровнем ОЖ, а крышка-клапан РБ продолжает выполнять свои функции контроля давления в системе.
Печка слабо нагревает воздух
Причин этому может быть несколько, но сначала проверьте поступает ли горячая ОЖ к отопителю.
Проверяем работоспособность печки
Заводим и прогреваем двигатель. Включаем режим скорости – 2 или 3. Находим два патрубка (под торпедой со стороны пассажира). Правый – подает горячий антифриз, он заходит в радиатор снизу. Левый – отводящий, он должен быть не таким горячим, как первый.
Если отводящий патрубок теплый или холодный, при этому входной горячий, значит радиатор забит или в нем воздушная пробка.
Также включите режим рециркуляции и убедитесь, что дует горячий воздух. На этом режиме он должен нагреваться очень быстро.
Воздушная пробка
Частая ситуация после замены ОЖ или при низком ее уровне. Для диагностики проблемы при прогретом моторе пощупайте патрубки системы охлаждения и найдите холодный участок (относительно других).
Необходимо выгнать воздух. Один из способов – приподнять «морду» машины, так, чтобы заливная горловина системы охлаждения была значительно выше радиатора печки (к примеру, загнать на горку, эстакаду) и дать поработать двигателю на холостых 5-10 минут, периодически газуя, чтобы помпа быстрей прокачивала тосол.
Низкий уровень антифриза в системе
Это хорошо определяется, когда на высоких оборотах печка греет хорошо, а при низких – плохо. Т.е. на высокой скорости помпа прокачивает достаточно антифриза, а на малых оборотах ОЖ не хватает для прогрева радиатора отопителя.
Приоткрыта или полностью открыта заслонка регулятора температуры воздуха
Заслонка приводится в движение тросиком, который мог растянутся или соскочить с пазов. Если она приоткрыта, то происходит смешивание горячего и холодного воздуха, он становится слегка теплым.
Для диагностики – подвигайте рычажком заслонки, который находится внизу в районе коленей сидящего справа от водителя пассажира. Убедитесь, что тросик не растянут и целый, находится в правильном положении.
Также проверьте шуруп, которым крепиться кожух тросика, в результате его ослабления кожух смещается и появляется люфт, что и приводит к неполному закрыванию заслонки. Подвиньте кожух в сторону салона и затяните шуруп.
Так же может быть частично или полностью забит радиатор отеплителя. Как его почистить читайте в следующем разделе.
Принцип работы системы отопления «Дэу Нексии»
Система обогрева в автомобиле устроена следующим образом. Двигатель машины в процессе работы нагревается. Для его охлаждения используется антифриз, заливаемый в охлаждающую рубашку мотора. Эта жидкость нагревается вместе с мотором, а нагревшись, уходит в главный радиатор автомобиля. Оттуда по системе патрубков горячий антифриз поступает в малый радиатор печки, обдуваемый небольшим вентилятором. Тепло оттуда через специальные воздуховоды поступает в салон и обогревает его. В задних дверях автомобиля находятся вытяжные отверстия, необходимые для вентиляции салона. Через них избыточное тепло уходит наружу.
Схема основных элементов системы отопления на «Дэу Нексии»
Здесь же следует отметить одну особенность отопительной системы «Дэу Нексии»: она может работать независимо от кондиционера. Такие конструктивные решения на легковых автомобилях встречаются довольно редко. Отопитель «Дэу Нексии» не только обогревает салон, но и предотвращает обмерзание стёкол, причём работать он может вместе с кондиционером. Эта особенность пригодится, если водитель пожелает снизить температуру воздуха в салоне на несколько градусов без выключения печки.
Особенности управления печкой Daewoo Nexia
Отопительная система на рассматриваемом автомобиле функционирует отдельно, без привязки к кондиционеру. Печка согревает и вентилирует салон, предотвращая запотевания лобового и боковых окон.
Иногда водители включают кондиционер при включенной печке. Это позволяет быстро освежить воздух в салоне автомобиле и продолжить греть стекла от запотевания. Особенностью управления климат системой на Daewoo Nexia является тот факт, что охлаждение и обогрев находятся в одном модуле. Поэтому водителю достаточно воспользоваться регуляторами, которые находятся на панели приборов, чтобы контролировать температуру внутри машины.
Управление печкой Дэу Нексия осуществляется с помощью следующих элементов, которые можно найти на панели приборов:
- переключатель скорости вращения вентилятора. Регулировка происходит в сторону уменьшения или увеличения этого показателя. Причем настройка не гибкая и ограничена четырьмя позициями;
- включение режима рециркуляции потоков воздуха;
- регулировка температуры с помощью поворотов заслонки;
- включение системы кондиционирования;
- регулятор направления воздушных поток внутри салона, например «Ноги-Лицо».
При этом на режимы печки Дэу Нексия не влияет положение регулятора температуры поступающего воздуха. Четыре скорости работы вентилятора изменяются с помощью разности в подачи напряжения на моторчик. При этом заслонка меняет свое положение с помощью привода, а терморегулятор связывается тросиком с исполнительным элементом.
Двигатель отопителя

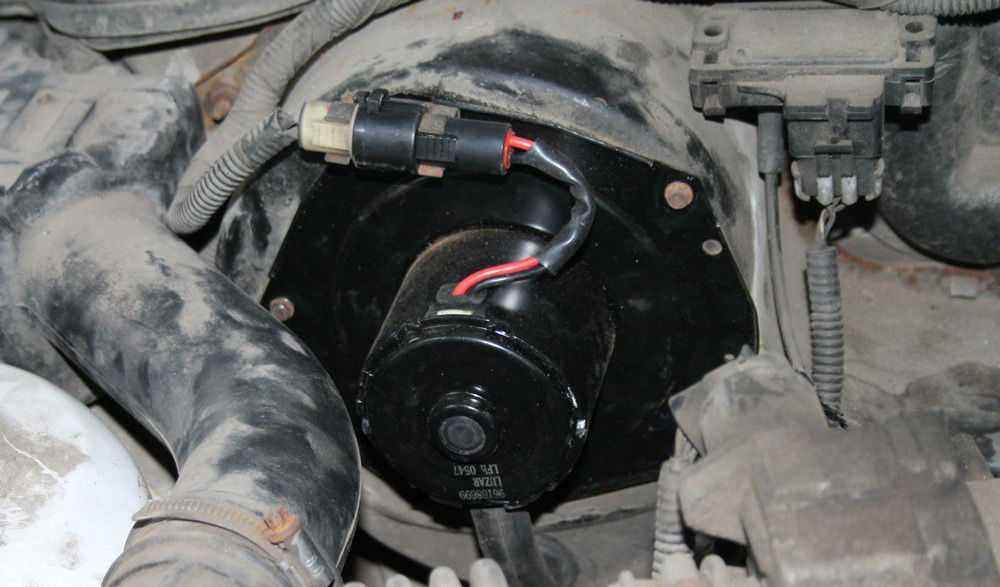

Электродвигатель отопителя установлен за печным радиатором. Этот компактный моторчик вращает пластиковую крыльчатку, создавая непрерывный поток воздуха, проходящий через радиаторные трубки. Корпус двигателя — металлический, внутри расположен ротор с медной обмоткой и центральным валом на шарикоподшипниках.
Корпус электродвигателя печки на «Нексии» выполнен из инструментальной стали
К ротору плотно прилегают металлографитные щётки, снимающие электрический заряд. Номер двигателя по каталогу — 6841SB566905. Он совместим с другими автомобилями «Дэу» (например, с «Дэу Эсперо»). Стоимость — от 5000 рублей.
Вакуумный переключатель отопителя
Вакуумный переключатель печки на автомобиле «Дэу Нексия» расположен за бардачком. Именно это устройство отвечает за открытие и закрытие внешней воздухозаборной заслонки и заслонок рециркуляции тёплого воздуха в салоне.
Заслонки на «Дэу Нексии» открываются с помощью вакуумного переключателя
Управляется с помощью кнопок, расположенных на контрольном блоке отопителя. Номер устройства по каталогу — ER200347893. Стоимость вакуумного переключателя в фирменных магазинах «Дэу» — от 600 рублей.
Расположение предохранителя отопителя
Предохранительный блок «Дэу Нексии» находится под приборной панелью, над педалями газа и сцепления.
Печной предохранитель «Нексии» находится в правом нижнем углу блока: он зелёного цвета
Он закрыт пластиковой крышкой, на которой имеется наклейка со схемой расположения всех предохранителей и реле.
Предохранительный блок «Нексии» расположен над педалями и закрыт пластиковой крышкой
Предохранитель, отвечающий за отопитель, находится в правом нижнем углу блока и обозначается как F19.
Предохранитель, отвечающий за печку «Дэу Нексии», обозначен маркировкой F19
В том же блоке имеется реле печного вентилятора, используемое в ситуациях, когда моторчик печки работает на низких оборотах.
Устройство печки автомобиля «Дэу Нексия»
Печка позволяет создать в салоне любого автомобиля комфортный для водителя микроклимат. Кроме этого, она обогревает стёкла, освобождая их от наледи или инея. Всё это особенно актуально в холодное время года.

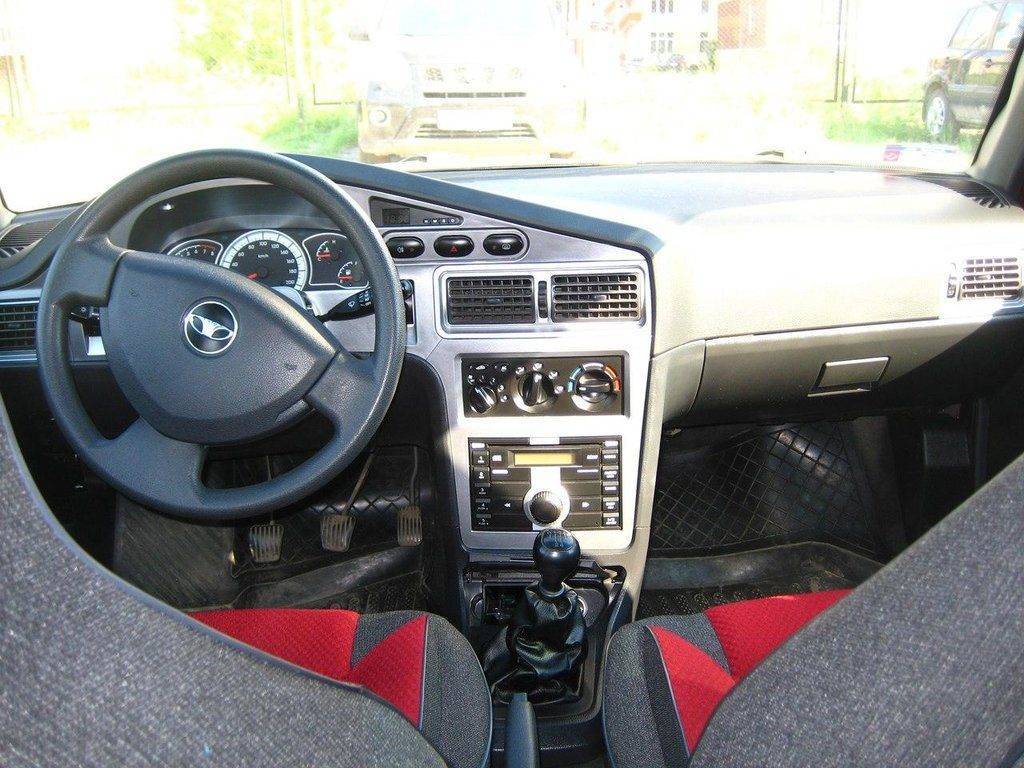

Блок управления печкой находится на центральной панели салона
Система отопления салона состоит из следующих частей:
- Радиатор (теплообменник). Он прогревает воздух и обдувает стёкла со стороны салона. Увеличение температуры воздуха осуществляется за счёт обмена тепла между стенками радиатора и нагревшимся антифризом, который поступает от двигателя.
- Нагнетатель (вентилятор). Нагнетатель представляет собой электрический мотор с вращающимися лопастями. Изменение скорости вращения позволяет регулировать поток поступающего от печки воздуха, делать его более или менее интенсивным.
- Заслонка терморегулятора. Она позволяет водителю регулировать работу нагнетателя. Заслонка контролирует все воздушные потоки, проходящие через радиатор, позволяя менять температурный режим в салоне. Устройство располагается в общей конструкции печки.
- Исполнительный элемент. Этот узел представляет собой пластиковый рычажок, который управляет потоком воздуха. В процессе работы он открывает или закрывает тепловую магистраль радиатора и направляет потоки воздуха в разные зоны салона (обдув стекла, зона ног, задняя часть и т. п.).
- Шланги и магистрали. По ним принудительно циркулирует нагретая двигателем охлаждающая жидкость, являющаяся основным источником тепла для печки.
Типовая схема позволяет понять, как работает радиатор отопителя
Электродвигатель печки автомобиля «Дэу Нексия» имеет цилиндрическую форму и пластиково-металлический корпус. Его технические характеристики следующие:
- номинальное напряжение — 12 В;
- сила тока — не более 20 А;
- скорость работы крыльчатки — 3600 об/мин;
- диаметр крыльчатки — 140 мм;
- высота лопастей — 68 мм;
- тип вентилятора — центробежный.
Электродвигатель призван обеспечивать нормальный режим работы печки в любых условиях

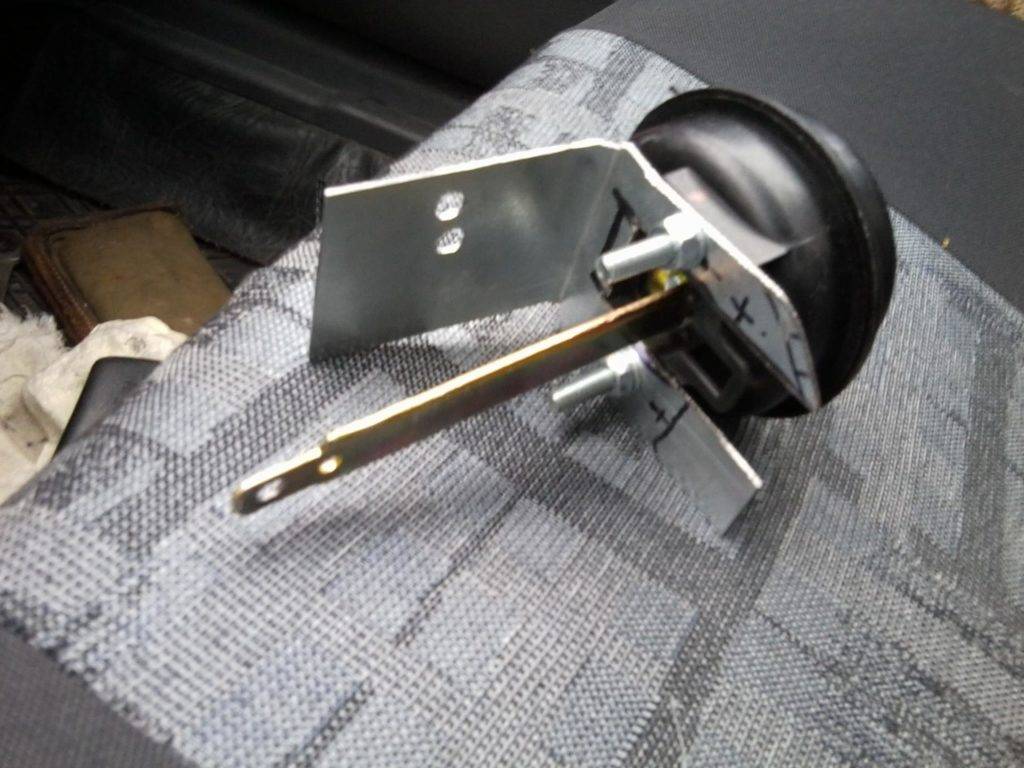

Вакуумный переключатель печки — это устройство управления заслонками. Водитель из салона может установить комфортный для себя режим работы печки, передвигая рычажки на блоке управления. Если же не удаётся направить поток воздуха в нужную область салона, потребуется провести небольшой ремонт.
Управление режимами обогрева осуществляется переключателем из салона
Особенности работы печки автомобиля «Дэу Нексия» в режиме рециркуляции
Автовладельцы знают, что долго эксплуатировать автомобиль «Дэу Нексия» с печкой, работающей в режиме рециркуляции, нельзя — в салоне может сильно увеличиться концентрация углекислого газа. Поэтому рекомендуется использовать этот режим только при пересечении местности с сильными запахами (свалки, пожары и т. п.).
Также не рекомендуется включать рециркуляцию в зимнее время, так как на стёклах начнёт быстро скапливаться и замерзать конденсат. Это сильно затруднит водителю обзор.
Причины сбоев в работе печки
Чаще всего о тепле вспоминают в холодное время года, но иногда вместо ожидаемого тепла водитель сталкивается с тем, что в автомобиле Дэу Нексия плохо греет печка.
Открытая или воздушная система охлаждения предназначена для остужения мотора машины и отвода тепла при помощи потока воздуха. Без отлаженной системы отопления невозможно получить в салоне автомобиля комфортную и тёплую температуру. И если однажды вы столкнулись с проблемой, что в Дэу Нексия не работает печка, значит, в системе охлаждения есть неполадки и проблемы. Но не стоит впадать в панику и звонить в автосервис.
В большинстве случаев с проблемой можно справиться самостоятельно. Есть несколько самых частых причин, которые приводят к тому, что плохо греет печка Дэу Нексия:
- воздушные пробки. Они образуются, когда воздух проникает внутрь со сменой антифриза или если есть повреждения цилиндрического блока.
- загрязнение радиатора. Это происходит при попадании насекомых, грязи, пыли, листьев, герметика, воды или если используется тосол низкого качества,
- крышка бака с охлаждающей жидкости не держит необходимого давления,
- сильное загрязнение салонного фильтра,
- сломанный вентилятор,
- повреждение заслонки радиатора,
- к нестабильному отоплению приходят подшипники, вышедшие из строя.
Какие факторы приводят к поломке вентилятора
Специалисты выделяют несколько основных причин, которые приводят к поломке вентилятора, рассмотрим некоторые из них:
Перегоревший предохранитель. С первого взгляда, это не повод для беспокойства, его смена не требует особых усилий. На самом деле всё не так просто, это довольно неприятная ситуация и дело не в сложности замены предохранителя. А в том, что перегоревший предохранитель означает короткое замыкание и придётся найти его источник, перебрав всю электрическую цепь в системе отопления. Следующий фактор кроется в окислившемся контакте монтажного блока. Чтобы его выявить, достаточно пошевелить или слегка потрясти колодку жгутов, которые идут к монтажному блоку, нужный находится внутри. Если моторчик вентилятора заработал, выключите его, снимите колодку и зачистите необходимые контакты. Если печка работает только тогда, когда машина хорошо прогрелась, значит, источник неполадок кроется в реле зажигания и его необходимо заменить. Найти его легко, даже если вы не знаете, где находится реле вентилятора печки Дэу Нексия. Оно расположено под приборной панелью. Неисправный добавочный регистр приводит к тому, что печка работает лишь на третьей скорости. На первых двух скоростях электрический ток поступает на моторчик от добавочного резистора, а на третьей поступает прямиком к вентилятору. Чтобы устранить проблему, придётся заменить этот резистор. Наличие неисправного переключателя отопителя. Чтобы убедиться в этом, надо взять двенадцативольтовую габаритную лампу с двумя впаянными проводами. Затем замкнуть отрицательный (минусовый) провод на кузов, а второй по очереди прикладываем к трём контактам резистора. Лампочка не загорелась? Значит нашёлся обрыв в цепи или этот предохранитель перегорел (его выбило). Чаще всего проблема скрывается в поломке моторчика печки Дэу Нексия, который ломается из-за предохранителя. В этом случае меняют негодный предохранитель на новый
Важно также и устранить неисправность, которая привела к короткому замыканию, кроме того, есть вероятность, что повреждён кабель
Основные причины/варианты, вызывающие поломку рассмотрены, но у Дэу Нексия не работает вентилятор печки? Важно! Есть ещё несколько моментов, влияющих на исправную работу электродвигателя печки. Это может быть перегоревший моторчик или же у него недостаточно хороший контакт с массой машины, кроме того, могло произойти «залипание» щёток мотора отопителя Дэу Нексия. Иногда вентилятор работает на трёх скоростях и не реагирует на четвёртую
Отказ от работы может быть вызван тем, что для максимальной скорости предусмотрен собственный предохранитель, заменив его, вы обеспечите рабочий процесс на всех четырёх скоростях. Если предохранитель исправен, значит, не работает реле
Иногда вентилятор работает на трёх скоростях и не реагирует на четвёртую. Отказ от работы может быть вызван тем, что для максимальной скорости предусмотрен собственный предохранитель, заменив его, вы обеспечите рабочий процесс на всех четырёх скоростях. Если предохранитель исправен, значит, не работает реле.
В корпус вентилятора могут попадать листья, из-за которых не проходит воздух. Решение простое: надо разобрать и почистить вентилятор, а заодно смазать электродвигатель печки Нексия.
Не работает печка Дэу Нексия: причины, ремонт, видео
С наступлением зимнего периода, автомобилисты начинают пользоваться отопителем. Но в жизни случается так, что печка Дэу Нексия перестаёт подавать тёплый воздух в салон. Причин неисправности достаточно много, но не стоит расстраиваться, всё можно исправить, даже не прибегая к участию автосервиса.
материалы поведают о ремонте отопителя, замене радиатора печки, а также диагностики и ремонте узла.
Причины неисправности отопителя салона
Система отопления у Нексия имеет стандартную схему, как и у всех Дэу этого класса. В диагностике печки существуют механические неисправности и электрические. Так, может накрыться радиатор, который внезапно потечёт, или засориться патрубок. С другой стороны проблема может крыться в неисправности электрической части. Рассмотрим, основные узлы, где будем искать проблему:
- Радиатор.
- Блок управления отопителем.
- Моторчик.
- Предохранители.
Основные моменты и места неисправности выявлены, можно приступать к диагностике и ремонту.
Радиатор отопителя
Первым признаком неисправности радиатора отопителя — это течь с самого элементы. Если обогревать имеет признаки подтекания, то необходимо заменить, иначе тёплого воздуха в салоне не будет. Стоит понимать, что замена радиатора печки, по заводской технологии, проводится после снятия торпеды. Но автолюбители придумали способ, при котором не нужно проводить демонтаж приборки.
Итак, рассмотрим, как демонтировать радиатор печки минимальными средствами:
- Сливаем охлаждающую жидкость с системы, чтобы она не потекла в салон.
- Со стороны моторного отсека отсоединяем отводящий и подводящий патрубок.
- Снимаем бардачок.
- Упираемся в радиатор печки, который остается только вынуть с посадочного места.
Если процедура показалась достаточно сложной, то придётся демонтировать панель приборов и вынимать радиатор по заводской схеме.
Выбор радиатора
Оригинальная каталожный номер радиатора печки на Дэу Нексия — 03059812. Также стоит указать размеры:
- N100 — 182×141×51;
- N150 — 180×138,5×26.
Средняя стоимость составляет 5000 рублей. Кроме этого имеется ряд аналогов, которые по качеству не уступают оригиналу.
| Производитель | Каталожный номер | Стоимость |
| Thermotec | D60002TT | 1500 |
| Polcar | 2910N8-1 | 2000 |
| Asam | 50118 | 2500 |
| Stellox | 10-35104-SX | 2500 |
| Zekkert | MK-5030 | 2500 |
| Magneti marelli | 350218253003 | 2700 |
| Van Wezel | 81006026 | 2700 |
| Pmc | PXNHC-001 | 3500 |
| Luzar | LRh DWEs94312 | 4000 |
Дует холодный воздух, не греет. Это причина тоже скрывается в радиаторе печки. Связано это может быть с тем, что имеется засорение в патрубках или самом радиаторе. Для устранения неисправности можно попробовать его прочистить, но это может не помочь, и всё же придётся сменить сам радиатор или патрубок. Для чистки можно использовать промывочные средства системы охлаждения, которые продаются на автомобильном рынке или в автомагазинах.
Блок управления отопителем
Ещё одним местом, которое может стать причиной неисправности, становится блок управления отопителем. Это механическо-электрическая деталь, которая служит управлением для регулировки температуры салона. На ней имеются две тяги, которые регулируют открытие и закрытие крана. В этом случае, неисправность может крыться именно в тросике отопителя.
Второй вариант неисправности — это неисправность электрической части блока. В этом случае, как показывает практика, рекомендуется сменить блок полностью, ну или отдать специалистам на перепайку. Ремонт — это хорошо, но лучше всего заменить.
Предохранители, реле и электрика
Если моторчик » умер» то, скорее всего, неисправность вызвана перегоранием предохранителя. На Дэу Нексия эти элементы располагаются, как под капотом, так и в салоне. Конечно, на крышках блоков предохранителей можно найти распиновку. Замена плавкого элемента может помочь решить проблему.
Моторчик отопителя
Зачастую со строя может выходить непосредственно мотор отопителя. Этому может служить повреждение обмотки или сгорание самого моторчика. При этом элемент может пищать, или вовсе не запускаться. Чтобы устранить неисправность, придётся сменить моторчик.
Вывод
Найти неисправность печки Дэу Нексия можно самостоятельно. Причиной может послужить радиатор, вентилятор или электрика. Устранить причины также можно своими руками, но стоит изучить схему отопления и вентиляции, а также потребуются некоторые знания и умения в авторемонте.
