Что такое аккумулятор и зачем он нужен?
Этот прибор представляет собой устройство, которое выступает в роли «хранителя» энергии, причём хранится она в химической форме, она впоследствии может быть использована для питания систем машины. Это может произойти в том случае, когда два различных металла, находясь в растворе кислоты, начинают вырабатывать электрическое напряжение.
Аккумулятор нужен на автомобиле для производства пуска двигателя и питания различного электронного оборудования, которого всё больше и больше становится на современных автомобилях. Этот прибор во время движения машины подзаряжается от генератора, однако периодически, особенно в холодное время, он нуждается в зарядке стационарным зарядным устройством.
В процессе эксплуатации автомобиля АКБ, как и остальные агрегаты, нуждается в систематическом контроле и обслуживании. Следует следить за уровнем электролита в банках АКБ, а также проверять его плотностью. Для центральных регионов РФ и большинства стран СНГ, её величина должна быть равна 1,27 г/см3
. Для районов с холодным климатом она должна быть несколько выше, иначе возникнут трудности с запуском мотора в холодное время.
Причины отсутствия зарядки АКБ
Теперь мы знаем как проверить зарядку на автомобиле, следующим этапом будет поиск неисправности. Основные причины отсутствия зарядки:
- Слабый контакт клемм АКБ;
- Обрыв ремня генератора;
- Перегоревший предохранитель зарядки аккумулятора;
- Вышедшая из строя аккумуляторная батарея;
- Обрыв проводки или её короткое замыкание;
- Вышедший из строя генератор автомобиля.
Слабый контакт клемм и обрыв ремня генератора. Прежде всего надо открыть капот автомобиля и проверить состояние ремня генератора и клемм АКБ. Ремень должен находиться в натяжении, не болтаться
Обратите внимание на его состояние, если он ручейковый, то все ли ручейки целы. Клеммы АКБ должны быть прикручены, никакого окисла (белого и светло-зеленого налета) вокруг них не допускается
Так же следует проверить целостность контакта силовых проводов с самими клеммами, обычно это места их сгиба. Провода такого очень “не любят” и бывает что просто отламываются от клемм.
Перегоревший предохранитель зарядки аккумулятора. Не у всех автомобилей он конечно есть, но встречаются и такие. В автомобиле чаще всего есть два предохранительных блока, следует проверить каждый: один под капотом, другой под рулевой колонкой. Их местоположение зависит от марки авто. Вам следует открыть крышку предохранительного блока, на её обратной стороне указаны номера предохранителей и их предназначение. Если Вы нашли предохранитель отвечающий за зарядку в автомобиле, Вам следует проверить его целостность.
Вышедшая из строя аккумуляторная батарея. Эту причину определить проще всего. Так как если причина именно в АКБ, тогда зарядка у Вас будет, но заводиться автомобиль вновь после остановки двигателя не “захочет”. Обычно АКБ выходит из строя из-за отсутствия ухода за ней надлежащим образом или глубокого разряда. Можно попробовать реанимировать такую АКБ путём полного заряда и проверки плотности электолита, если конечно в ней не замкнули банки.
Зарядка АКБ
Обрыв проводки или её короткое замыкание. Обрыв проводки может случиться из-за плохой изоляции проводов или перетирания. В местах контактов проводка очень слабая и часто окисляется, а через какое то время происходит обрыв. Такое чаще всего наблюдается у автомобилей старше 20-ти лет. Первым делом проверьте целостность проводки на клеммах генератора.
Обрыв провода частенько сопровождается коротким замыканием. Как правило в местах короткого замыкания всегда есть оплавленные провода и пахнет палёным. Такую причину Вы обнаружите без особого труда, а вот устранить последствия этой беды уже бывает проблематично. Обычно при коротком замыкании все приборы автомобиля тухнут и он не подаёт признаков жизни. Если Вы обнаружили короткое замыкание, следует немедленно обесточить автомобиль сняв клемму аккумулятора
Делайте это осторожно. В случае КЗ клеммы автомобиля нагреваются и можно получить ожог
Как определить отсутствие зарядки АКБ из за обрыва? Проверить напряжение на генераторе при работающем моторе. Делать это следует между корпусом автомобиля и силовым проводом на генераторе (толстый, чаще всего красный провод). Если и там напряжение не соответствует положенному, не спешите расстраиваться, следующим этапом будет проверка подачи напряжения возбуждения на генератора.
Для этого Вам следует снять маленькую фишку с генератора. К нему обычно подходит два провода: один силовой по которому идёт ток заряда, другой – провод возбуждения генератора, идёт к контрольной лампе на приборной панели. Так вот, на маленьком проводе должна меняться полярность при включении зажигания. Что бы проверить напряжение на проводе возбуждения Вам понадобиться помощник. Если при включении зажигания полярность на проводе возбуждения не поменялась, ищите обрыв провода. Конечно, это редкий случай, но он имеет место быть.
Вышедший из строя генератор. Эта проблема самая распространённая. Причём чаще всего из строя выходит регулятор напряжения или щеточный узел. Обычно всё это совмещено в так называемой “таблетке“, к которой есть открытый доступ. Поменять её не составит труда, да и стоит она не так дорого. Для начала следует снять щеточный узел чтобы оценить его состояние. Сделать это чаще всего можно не снимая генератор, перед началом работ обязательно снимите минусовую клемму АКБ. Если щетки износились, то зарядки конечно не будет. Следующее что необходимо сделать, это проверить регулятор напряжения. Схему конкретно к Вашему генератору проще всего найти в интернете и по ней мультиметром проверить состояние регулятора.
Регулятор напряжения
Если проблема не в таблетке, тогда придется снимать генератор с автомобиля и разбирать его.
Ремонт ЗУ трансформаторного типа для автомобильного аккумулятора
Проверка зарядного устройства для автомобильного аккумулятора
В первую очередь следует проверить крепление проводов. Если какое-то из них ослабло или вовсе оборвалось, то нужно просто припаять провод на место. В этом случае ремонт будет прост и дешев. Если проводка на месте и иных дефектов соединений нет (бывает, что некоторые соединительные пластмассовые части оплавляются, в этом случае их следует заменить на новые, либо закрепить элементы другим подручным способом), то переходим к проверке компонентов устройства по отдельности. Проверим напряжение на входе, а именно вдоль провода до места соединения с силовым трансформатором. В случае, если оно непостоянно или отсутствует, мы имеем дело с неисправностью цепи подачи питания. Проверим предохранитель, для того, чтобы он работал, питание должно присутствовать на обоих клеммах. Если на этом участке выявлены недостатки, то устраняем их (меняем предохранитель, либо проводку или вилку).
Проверка силового трансформатора зарядного устройства
Далее производим проверку силового трансформатора. Для этого нужно замерить напряжение на выходных клеммах трансформатора. При отсутствии – заменить на новый, при наличии – проверить галетный выключатель. Галетный переключатель следует диагностировать в разных его положениях, и заменить его в случае отсутствия питания на выходе (при этом обязательно должно быть питание на входе).
Чтобы проверить диодный мост, нужно подать напряжение на зарядное устройство. Если элемент исправен, то ток будет присутствовать как на входе в диодный мост, так и на выходе из него. Если это не так, то проверяется каждый диод моста. Нормальная работа диода характеризуется небольшим сопротивлением с одной стороны и почти бесконечным с другой. Вычисляем неисправные диоды, удаляем их, устанавливаем новые. Кстати сказать, монолитные диодные мосты ремонту не поддаются и меняются целиком. Если предыдущие проверки дефектов в работе зарядного устройства не выявили, то переходим к обследованию амперметра. При подсоединенном приборе к плюсу и минусу напряжение отсутствует, а соединенные между собой клеммы амперметра напряжение на выходе выдают – это верный признак поломки амперметра.
В целом, отремонтировать зарядное устройство и выявить, почему аккумулятор не берет зарядку от зарядного устройства, не так сложно. Но если вы не обладаете хорошими знаниями в электрике и не уверенны в своих силах, то целесообразно будет доверить такую работу специалистам.
Как узнать, что не идет зарядка на аккумулятор?

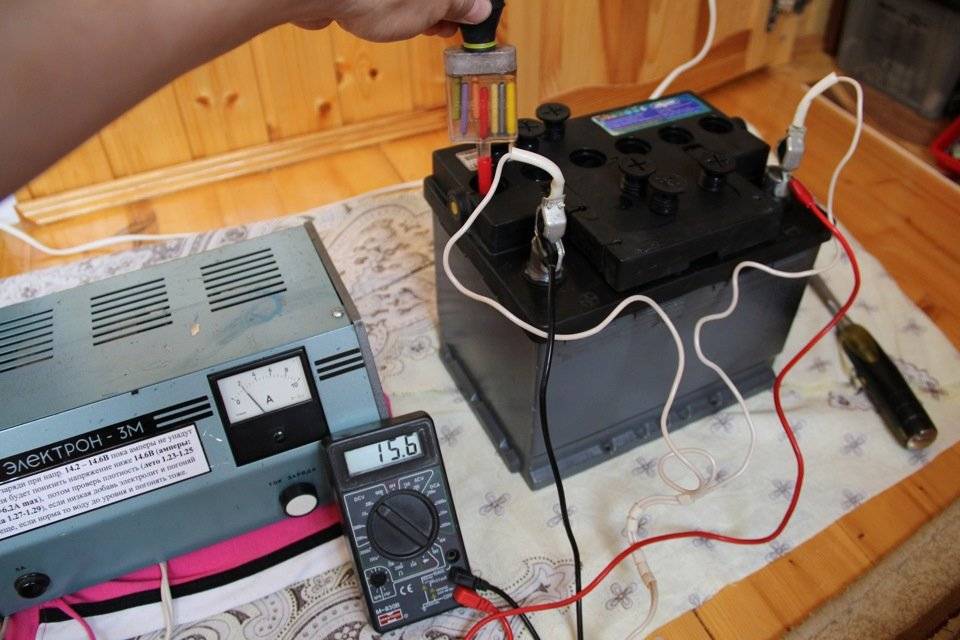

Зарядка и проверка плотности аккумулятора
Как же автомобилисту узнать, уровень заряда батареи низкий или аккумулятор не держит заряд? Если АКБ не заряжается, это отразится на функциональности всего электрооборудования. При обычном режиме эксплуатации авто аккумуляторная батарея всегда немного заряжается от генератора. Поэтому если батарея полностью разряжена, машину можно попытаться завести «с толкача» (это не относится к транспортным средствам с автоматическими трансмиссиями).
Но автомобильный аккумулятор может быть не заряженный даже несмотря на генератор. Как водитель сможет убедиться в этом? Чтобы произвести диагностику, используется тестер, позволяющий произвести замер напряжения. В том случае, если АКБ работает в нормальном режиме, при проведении диагностики уровень напряжения составит 14 вольт, а если батарея не заряжается, данный параметр составит всего 12 вольт. Процедура диагностики производится на запущенном моторе, в противном случае результаты будут неверными.

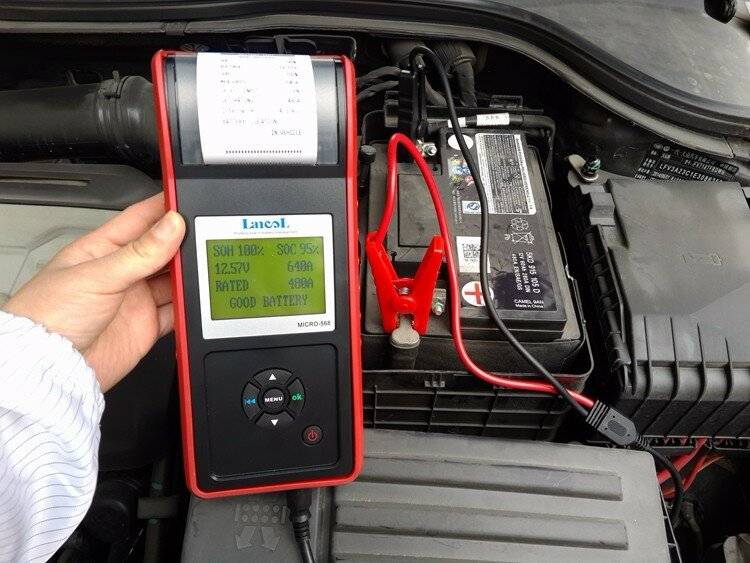

Если завести мотор не получается, с применением тестера осуществляется замер параметра на выводах батареи. При нулевом заряде устройства полученный показатель составит 11.8 вольт, а если батарея заряжена полностью — этот параметр будет равен 12.8 вольтам. Кроме того, если вы будете использовать ЗУ для батареи, то в процессе показатель напряжения всегда будет изменяться на клеммах прибора.
Устранение причин пропадания зарядки на ВАЗ 2106

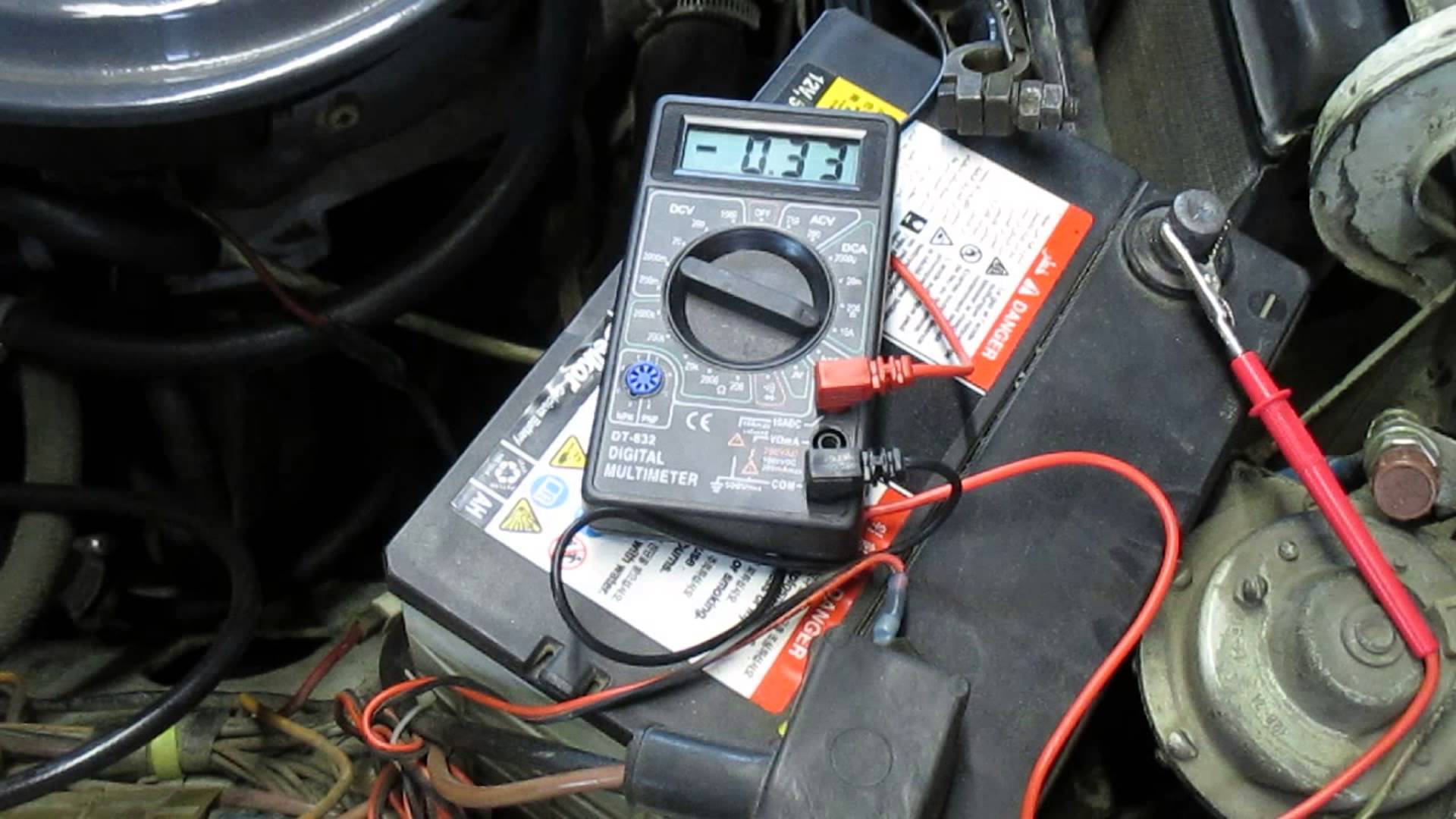

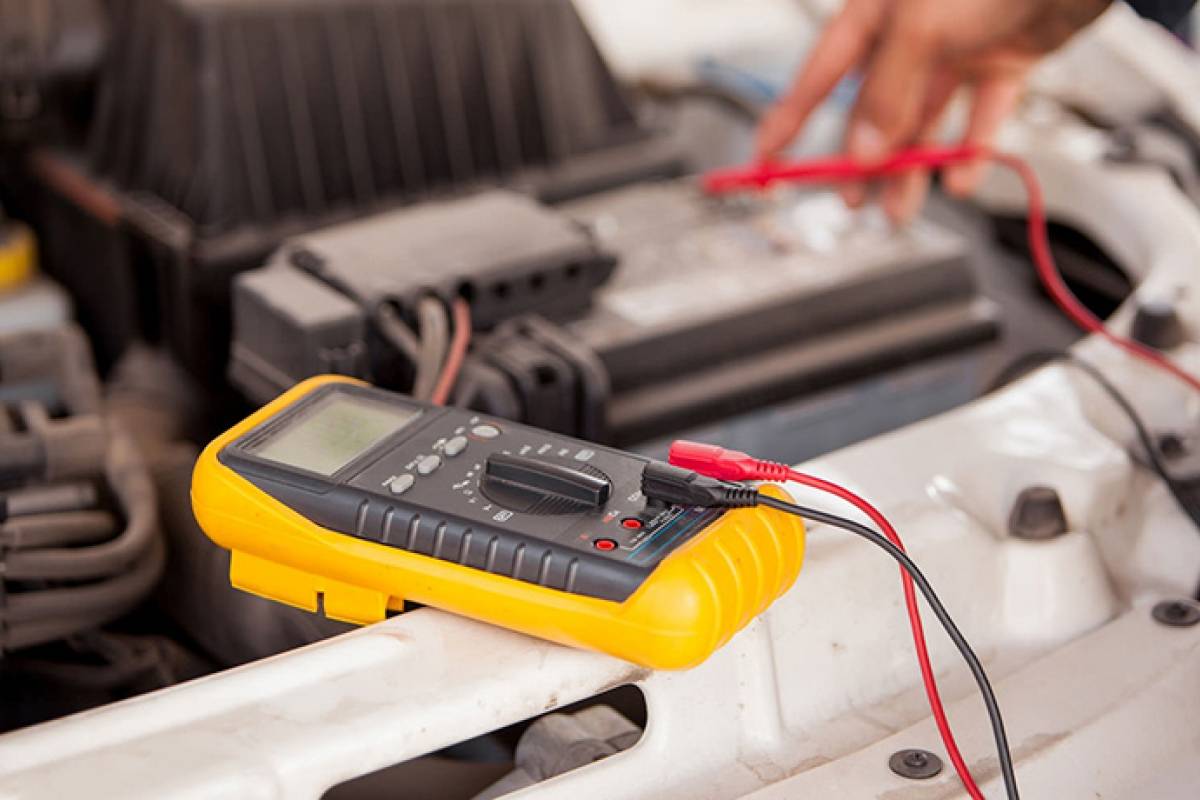

Для проверки электрической цепи автомобиля необходимо наличие простейшего мультиметра или вольтметра. Наиболее распространенными причинами пропадания напряжения зарядки являются:
- слишком слабое натяжение ремня генератора либо его износ;
- неисправность генератора (износ щеток, неисправность диодного моста, обрыв или перегорание катушек статора или якоря);
- неисправность регулятора напряжения;
- обрыв в цепи зарядки.
Наиболее распространенной причиной пропадания зарядки является неисправность реле напряжения. Для того чтобы проверить его работоспособность, достаточно будет снять с него оба провода, соединить между собой, запустить двигатель. При условии, что все остальные элементы цепи являются годными, напряжение в цепи достигнет около 17 В или больше. Если же напряжение не растет, то необходимо провести проверку наличия +12 В на клемме, подключенной к выводу 15 реле-регулятора. При его отсутствии проведите проверку предохранителя, отвечающего за цепь и саму целостность этой цепи.
Если питание на этой клемме есть, то необходимо проверить соединения в цепи возбуждения генератора. Подключите лампу-пробник между +12 В аккумуляторной батареи и проводом, который подключен к выводу 67 реле-регулятора напряжения. Таким образом можно провести проверку цепи реле напряжения-генератор, а также исправность генераторных щеток и обмоток его якоря. При отсутствии напряжения на выводах лампы делают предположение о неисправности выпрямительного моста.
Далее проверяют исправность проводника от генератора до реле-регулятора. Для такой проверки необходимо отключить клемму от генератора и соединить его с -12 В. Свечение контрольной лампы говорит о неисправных щетках или обрыве обмоток якоря. При подозрении на неисправность генератора, его снимают с автомобиля и производят полную разборку. Далее проверяют исправность каждого диода в диодном мосту генератора, выполняют прозвонку катушек статора и якоря на предмет обрыва или перегорания. Неисправные элементы ремонтируют или заменяют.
Схема зарядки аккумулятора ВАЗ 2106 предусматривает наличие постоянного напряжения от 13,5 до 14,3 В, независимо от оборотов двигателя. Однако бывают случаи, когда на средних оборотах двигателя напряжение заметно «просаживается» при включении дополнительной нагрузки. При возникновении такого явления необходимо проверить натяжение ремня генератора и отрегулировать его. Слабый контакт на клеммах аккумуляторной батареи иногда также приводит к такому эффекту.
Если же напряжение на клеммах батареи выше указанных пределов, надо проверить все контакты, начиная от плюсового вывода батареи до реле-регулятора напряжения. Если все контакты в норме, то реле-регулятор подлежит замене.
Своевременный уход за электрооборудованием автомобиля, состоянием контактов и клемм аккумуляторной батареи, регулярная проверка натяжения ремня и уровня электролита в аккумуляторе позволит двигателю вашего автомобиля работать долго и без проблем, а вам – избежать многих неисправностей в дороге.
Если вы вдруг заметили, что на вашем автомобиле ВАЗ 2107 пропала зарядка аккумулятора, данную неисправность немедленно надо устранить. Если эксплуатировать автомобиль без зарядки, то аккумулятор очень быстро сядет и вам придется воспользоваться эвакуатором или буксиром.
Чтобы найти причину отсутствия зарядки аккумулятора и как устранить данную проблему необходимо начать с теории.
Как отыскать неисправность в зарядном устройстве и устранить его
Приступая к выполнению этой работы, необходимо понимать, что она сопряжена с проведением таких специфических операций, как измерение напряжения, прозвонка электрических цепей в целом и каждого элемента в частности. Это требует наличия определённых навыков общения с электроизмерительными приборами и знания элементарных правил электробезопасности. Если отсутствует и то и другое, то самым правильным будет поручить эту работу специалистам.
Для ремонта зарядного устройства для автомобильного аккумулятора перед началом его разборки обязательно надо убедиться в том, что устройство не подключено к электрической цепи. Крышка прибора легко снимается, если открутить болты, которыми она прикреплена к корпусу.
Начинается проверка с замеров наличия входного питания, для чего зарядное устройство подключается к сети. Замеры производятся на входном разъёме и сначала на одной клемме предохранителя, а затем на другой. Если предохранитель исправный, то питание должно присутствовать на обеих клеммах. Далее проверяется наличие питания на клеммах первичной обмотки трансформатора. Если величина напряжения соответствует показателям электросети, то можно с уверенностью сказать, что цепь подачи питания, в которую входят электрическая вилка, предохранитель и провода, работает нормально.
Дальнейшие измерения производятся, начиная с выходных клемм трансформатора, на разъёмах галетного выключателя, а затем на входе в диодный мостик и на выходе с него. Если отсутствует напряжение на выходных клеммах трансформатора, то это означает, что он вышел из строя и его необходимо заменить. В том случае, когда имеется питание на выходе трансформатора, проверяем его присутствие на разъёмах галетного выключателя. Опять же, если на его входе питание есть, а на выходе нет – он подлежит замене. Замеры на галетном выключателе следует делать, передвигая его в разные положения.
При ремонте зарядного уствройства для автомобильного аккумулятора, обнаружив напряжение на выходных разъёмах галетного выключателя, измеряем его на входе диодного мостика, после чего переходим к замерам на выходе. Если входное напряжение присутствует, а выходное нет, то неисправность следует искать в самом диодном мостике. Монолитные мостики ремонту не подлежат, а значит, их следует просто заменить.
зарядка Наборный мостик можно отремонтировать. Для этого надо отключить от схемы все диоды и проверить каждый на наличие пробоя. Если диод рабочий, то прибор в режиме прозвонки в одну сторону будет показывать какую-то величину, а после того, как концы прибора меняются местами, показаний на нём не должно быть никаких. Диод, на котором показания будут присутствовать в обоих случаях, или в обоих случаях их не будет, неисправен, и его необходимо заменить.
Добившись присутствия напряжения на выходе диодного мостика, следует убедиться в работоспособности амперметра. Сделать это можно очень просто – достаточно подключить прибор к плюсовому и минусовому проводам и включить прибор. Если напряжение будет отсутствовать, при предварительно проверенных всех остальных элементов схемы, следует обойти амперметр. Сделать это можно, соединив между собой его клеммы с помощью кусочка проволоки. Если при этом напряжение на выходе прибора появится, это значит, амперметр нуждается в замене.
Производя замеры в процессе обнаружения неисправности, необходимо помнить, что неисправность может скрываться и в проводах. Так что их прозвонку также следует производить в тех случаях, когда возникли какие-либо сомнения их работоспособности. Если по результатам проверки выявилось слишком большое количество элементов, подлежащих замене, то стоит произвести подсчёты и, возможно, купить новый прибор.
Зарядные устройства для аккумуляторов автомобилей (ПЗУ) в большом количестве имеются на потребительском рынке. Однако любое из них со временем может сломаться в процессе эксплуатации. Поэтому владельцам автомашин не помешает знать о том, как проводить простой ремонт зарядных устройств для автомобильных аккумуляторов. Безусловно, многое зависит от степени поломки: если она самая простая, есть элементы, которые можно починить самостоятельно.
Как зарядить аккумуляторную батарею: полная инструкция
Если у вас все готово, можно приступать к заряду аккумуляторной батареи. Не забывайте, что электролит при нагреве испаряется, поэтому заряжать АКБ в помещениях, где живут люди и домашние животные, крайне не рекомендуется.
Как зарядить аккумуляторную батарею зарядным устройством, спросите вы. Давайте разбираться. Вот несколько основных правил выбора ЗУ:
- Прибор должен обеспечивать подходящий для зарядки АКБ ток и напряжение.
- ЗУ должно сочетаться с конкретным типом батареи. Например, свинцовые аккумуляторы требуют специальных зарядников.
- Для сильно разряженных батарей зарядники-автоматы не годятся, в данном случае нужен прибор с ручным регулятором.
Здесь остановимся, чтобы узнать, каким током заряжают аккумуляторную батарею. Различают два способа зарядки:
- С помощью постоянного тока. Это самый простой способ зарядки. От вас потребуется с помощью регулятора правильно выставить силу тока. Данное значение должно быть не менее 10 % от энергоемкости АКБ. В процессе сила тока будет постепенно снижаться. В момент завершения стрелка амперметра достигнет нулевой отметки. Это займет около 13 часов.
- С помощью переменного тока. Здесь уже потребуется неоднократно самостоятельно задавать силу тока. Вначале нужно выставить то же значение — 10 % от энергоемкости АКБ. Как только напряжение достигнет отметки 14 В, необходимо в два раза понизить силу тока и продолжать заряжать до 15 В. После чего нужно повторно понизить силу тока в два раза. Зарядка считается завершенной после того, как напряжение в течение часа будет находиться на одном уровне.
Многие водители пользуются простыми автоматическими ЗУ. Для них также необходимо соблюдать правила техники безопасности и стараться придерживаться следующего порядка работы:
- Снять аккумулятор с машины, не стоит заряжать батарею, когда двигатель работает.
- Соблюдать правило полярности: красный провод ЗУ подключать к плюсовой клемме, черный — к минусовой.
- Сначала подключать зарядное устройство к батарее, а потом уже включать в розетку 220 В.
- Следить за процессом: при уменьшении тока до значений в 0,2—0,5 А нужно отключать зарядку.
- Отключение производится в обратном порядке: сначала извлекается вилка из розетки, а потом уже с батареи снимаются клеммы.
Найдите оптимальное место для зарядки аккумулятора. Работа в гараже потребует долгого (около 10 часов) нахождения там, а в домашних условиях вы заставите родственников и домашних питомцев дышать вредным газом, выделяющимся при кипении электролита. Как вариант, можно обратиться в специализированные компании, занимающиеся восстановлением аккумуляторных батарей, там же вам могут предложить услуги по ремонту поврежденного источника питания.
Если аккумулятор долго «кормит» элементы бортовой сети, а подзарядки с генератора не поступает, батарея может полностью разрядиться. Например, если вы долго пытаетесь завести автомобиль с включенными фарами. Напряжение аккумулятора может упасть до минимального значения. Для того чтобы восполнить ресурс, ему потребуется долго заряжаться ЗУ с ручной регулировкой.
К примеру, можно навскидку определить, сколько времени заряжать аккумуляторную батарею 60 Ач при ее полном разряде. Профессионалы советуют заряжать аккумулятор током в 6 А, что соответствует одной десятой доле его энергоемкости. Средний уровень тока в течение зарядки будет держаться на отметке 4 А. В этом случае батарея зарядится за 15 часов, а полностью восстановится за сутки.
Возможные проблемы
Аккумулятор автомобиля не заряжается от генератора, хотя машина используется регулярно? Поводов для этого немало. Рассмотрим подробнее те из них, с которыми наиболее часто сталкиваются автомобилисты.
Генератор работает, но не заряжает аккумулятор
Значок аккумулятора, светящийся красным цветом на приборной доске при движении автомобиля, сигнализирует о том, что из-за стечения каких-то обстоятельств АКБ перестала получать энергию от генерирующего устройства. То есть генератор работает, но почему-то не заряжает аккумулятор. Первопричина может прятаться как в самом генерирующем устройстве, так и в АКБ. Изначально следует определить повод для утечки тока, а вдобавок измерить напряжение на клеммах, проверить уровень и плотность электролита, что в большинстве своём позволит установить виновника неисправности. Обычно причина заключается в следующем:
- Сгоревший предохранитель. Когда это происходит в цепи АКБ, то зарядка не пойдёт непосредственно на батарею, остальные электропотребители авто будут действовать в штатном режиме. Кроме того, вольтметр покажет наличие напряжения в бортовой сети.
- Обрыв ремня генератора или ослабление его натяжки. В такой ситуации под нагрузкой генерирующее устройство будет «пробуксовывать»: ремень проскальзывает на шкиве, издавая свистящие звуки. При включении фар индикатор на панели, сигнализирующий о разряде аккумулятора, будет гореть. Устраняют причину неисправности заменой ремня, отрегулировав его натяжку.
- Повреждение контактов или проводки. Окислившиеся контактные клеммы АКБ способствуют утечке тока и не позволяют принимать заряд от генератора. Состояние контактов следует проверить не только на самой батарее, но и на генерирующем устройстве, а также на массе автомобиля. Окись удаляют путём чистки или специальным смазывающим составом. Генератор связан с аккумулятором напрямую толстым проводом. При его повреждении или наличии заводских дефектов заряд на батарею поступать не будет.
«Прыгает» зарядка
Иногда величина тока зарядки генератора может колебаться в широком диапазоне. Это отражается не только на полноценном поступлении энергии к АКБ, но и на других потребителях: тусклый свет фар, мигает лампочка освещения салона, магнитола работает с перебоями. Основные причины нестабильности величины поступающей зарядки:
- Регулятор генератора неисправен. Прибор, представляющий собой реле, должен обеспечить величину напряжения бортовой сети в допустимых пределах независимо от нагрузки, температурного режима, частоты вращения вала. Устройство датчика – это не что иное, как обычная электронная схема, имеющая выходы к графитным щеткам. Причиной неисправности оборудования может послужить:
- слабый контакт между проводами или обрыв в электрической цепи;
- некорректная регулировка;
- замыкание между контактами;
- спекание контактов, поломка пружины якоря. Повреждения прибора обычно проявляются в регулярном недостатке заряда аккумулятора или, наоборот, его переизбытке. Проверить устройство на работоспособность можно, используя тестер, переведённый в режим вольтметра.
- Выход из строя диодного моста. Конструктивный элемент генератора выполняет функции коллектора, придя ему на смену. Мостовая схема необходима для выравнивания пульсаций переменного тока и преобразования его в постоянный. Основные факторы, приводящие к поломке:
- неполадки с АКБ – низкая плотность электролита или замыкание между собой его банок;
- неверно выполненное «прикуривание» от другого авто;
- грязь или влага, проникшие внутрь корпуса генератора.
Признаки неисправности:
- мгновенная разрядка полностью заряженного аккумулятора;
- появление свистящих звуков из-под капота при запуске двигателя или во время движения;
- на табло высвечивается неисправность рулевого управления, перестаёт действовать усилитель руля;
- быстро тускнеют фары при движении;
- выключаются автомагнитола и кондиционер.
Кроме того, есть несколько ситуаций, когда АКБ будет разряжаться интенсивно, но это не связано с неисправностями в системе генератор – аккумулятор:
- Срок эксплуатации батареи, установленный заводом-изготовителем, подходит к концу.
- Редкие поездки на небольшие расстояния при полной электронагрузке – включено максимальное количество потребителей: фары, магнитола, кондиционер и так далее.
- Простаивание в многочасовых пробках при работающем двигателе.
