Неисправности рулевого управления – как найти поломку?

Звуки из салона

В современных автомобилях руль не только нужен для поворота автомобиля. На нем нередко расположены органы управления некоторыми устройствами от переключения передач до включения фар или регулировки аудиосистемы. Поэтому у водителя возникает закономерное беспокойство, когда появляются щелчки в рулевой колонке при повороте руля. Характерно, что звук при этом идет изнутри салона из района кнопки звукового сигнала.

Паниковать в таком случае не надо. Для начала стоит проверить правильность установки и состояние пластиковой облицовки колонки. Не исключается вариант деформации пластика.  Распространенная причина такого явления – неисправность отдельных элементов подрулевого переключателя, которые такие звуки издают. Можно проверить качество и крепление пластика, а неисправный переключатель заменить. Часто этого хватает, чтобы при повороте руля щелчка в рулевой колонке не было слышно.

Иногда в передней части салона при повороте руля раздаются скрипы, похожие на шарканье. Их источник скрывается под кнопкой звукового сигнала сверху колонки. При этом загорается сигнал проблемы с подушкой безопасности в руле, не работают кнопки круиз – контроля.

Это означает, что неработоспособен шлейф рулевой колонки под подушкой безопасности. Он снабжает электропитанием механизм этой подушки, звуковой сигнал и некоторые другие приборы автомобиля. Он попросту может оказаться серьезно поврежденным. Некоторые автомобилисты пробуют устранять такие неисправности собственными силами. Это не дает никаких гарантий надежной работы шлейфа. С учетом того, что это устройство влияет на безопасность, лучше выполнять замену шлейфа рулевой колонки опытным работникам автосервиса.

Демонтаж, диагностика и установка рулевой рейки

Вне зависимости от того, будет производиться ремонт или замена рейки, её необходимо правильно снять и установить на место.

Список инструментов для работы своими руками

Для демонтажа и ремонта понадобятся следующие инструменты:

  • плоские отвёртки разных размеров;
  • монтировка или монтажная лопатка;
  • небольшой молоток;
  • плоскогубцы;
  • динамометрический ключ;
  • набор торцевых и накидных ключей размером от 10 до 27;
  • рожковые ключи на 10, 13, 15;
  • спецключ для регулировки рулевой рейки. Такой ключ приобретается в автомагазине или изготавливается самостоятельно.

Как снять деталь с авто для проверки

Нужно знать расположение деталей в рейке, чтобы провести диагностику тщательно и скрупулёзно

Последовательность снятия рейки:

  1. Откручиваем в салоне крепление рулевого кардана к валу рулевой рейки.

  2. Откручиваем крепление и снимаем пыльник рулевого механизма.
  3. Поднимаем переднюю часть автомобиля, устанавливаем на опоры.
  4. Снимаем передние колёса и левый подкрылок.
  5. Рулевую рейку можно демонтировать с тягами или без них.
    • Для снятия рейки без тяг надо открутить стопорную пластину и болты крепления тяг к рейке. Затем отводим тяги в сторону.
    • Если механизм демонтируется с тягами, их предварительно отсоединяют от поворотных рычагов.
  6. При выпрессовке шаровых пальцев используется съёмник.
  7. При выкручивании рулевого наконечника из тяги необходимо зафиксировать количество витков регулировочного болта. Это облегчит установку схождения колёс при обратной сборке.
  8. При помощи монтировки подаём весь механизм вперёд, до полного выхода вала рулевой рейки из отверстия в моторном щите.
  9. Весь механизм извлекается через колёсную арку.

Необходимость замены рулевой рейки: диагностика

Для восстановления работоспособности рулевой рейки не всегда требуется её замена, часто проблему можно решить, проведя техническое обслуживание с заменой наконечников, чехла и втулок. Обслуживать рулевую своими силами новичкам не стоит. B конструкции этого механизма имеется множество пружинок и прессовочных шайб, и разобрать мехнизм, перебрать детали и правильно заменить их на новые сможет не каждый. Непрофессиональная установка этих деталей приведёт к некорректному функционированию механизма. То же самое касается, если требуется ослабить механизм или сделать его подтяжку. Также необходимо помнить, что выполнение работ по ремонту вполне может оказаться дороже замены, посему выбор порой очевиден.

Опытные автовладельцы восстанавливают рейки самостоятельно, но не всегда существует такая возможность

Поменять деталь необходимо в следующих случаях:

  • трещина в корпусе рейки или сорвана резьба крепления наконечников;
  • очень сильные стуки в рейке, увеличенный люфт рулевого механизма;
  • коррозия внутренних деталей рулевой рейки, вызванная разрывом резинового чехла;
  • рейка деформировалась после аварии.

В вышеперечисленных случаях восстанавливать снятую деталь не имеет смысла. Восстановление у профессиональных мастеров будет стоить немалых денег. Поэтому целесообразней будет менять рейку целиком, на что потребуется меньше времени и финансовых затрат. Намного проще будет приобрести в магазине новую и поставить её в сборе на место старой, обеспечив отличную работу рулевого механизма на несколько лет вперёд.

Установка новой

После проведения диагностики и ремонта рейки устанавливаем её на место:

  1. Выставляем рейку в среднее положение. Для этого выкручиваем вал в любую сторону до упора и возвращаем его на 2,5 оборота. Лыска вала должна быть справа и располагается вертикально.
  2. Аккуратно заводим механизм через арку и закрепляем его в обратной последовательности демонтажу. затянуть болты надо динамометрическим ключом.

Не следует при неисправности рулевого управления сразу звонить в СТО или покупать весь узел целиком. При наличии элементарных слесарных навыков можно починить и отрегулировать рулевую рейку в собственном гараже. При этом вы будете уверены в том, что не потратили лишних денег и работы выполнены качественно.

Основные неисправности рулевой рейки

Перечесть все возможные неисправности механизма рулевой рейки достаточно сложно, учитывая конструкционные особенности различных моделей. Для классификации неполадок используется упрощенный список, по которому определяется расположение неисправности, и принимаются меры по ее устранению:

  1. Поломка внутри рейки – проблема с шестерней или зубчатым механизмом.
  2. Деформация корпуса рейки – полностью обездвиживает автомобиль.
  3. Нарушение герметичности, из-за чего внутрь корпуса попадает грязь и пыль, полностью выводящая рейку из строя.
  4. Критический износ механизма внутри рейки, после чего управление автомобилем стает невозможным.
  5. Нарушение целостности наконечников, тяг, по причине искривления, трещины, силового воздействия (повреждение, удар) или коррозии.

Можно ли продолжать ездить, если руль тяжело вращается?

Гидроусилитель отвечает не только за более легкий поворот рулевого колеса, но также позволяет лучше контролировать направление движения машины. Именно он не даст ей съехать с дороги, если внезапно начнет спускать колесо. А также он частично компенсирует удары во время преодоления разных препятствий, что также облегчает управление автомобилем. Если гидроусилитель вышел из строя, это значит, что во время опасной ситуации на дороге и при плохих условиях для вождения, риск попасть в аварию будет гораздо выше. Не говоря уже о том, что, продолжая прокручивать руль через силу, вы продолжите увеличивать урон рулевой системы, ремонт которой и так обходится совсем не дешево. Поэтому наилучшим решением будет сразу отогнать машину на автосервис либо самостоятельно разобраться в проблеме с рулем, если имеется достаточно опыта.

Обслуживание системы рулевого управления с ГУР

На автомобилях с гидравлическим усилителем рулевого управления люфт измеряют при работающем двигателе. Как правило, рулевой механизм с гидроусилителем обладает высокой надежностью и не требует сложного обслуживания при эксплуатации автомобиля.

Даже в случае отказа насоса усилителя, движение на автомобиле можно продолжать, хотя для поворачивания рулевого колеса в этом случае потребуется прикладывать значительно больше усилий, чем даже на автомобиле без гидроусилителя. Причиной полного отказа гидроусилителя чаще всего является обрыв приводного ремня насоса. Регулярно проверяйте состояние ремня – он может быть изношен или слабо натянут. Одним из признаков слабого натяжения ремня является появление отдачи (обратного толчка) на рулевом колесе. Обычно это заметнее всего при трогании автомобиля с места, когда колеса повернуты до отказа.

Поддерживайте на должном уровне количество жидкости в бачке усилителя. При необходимости доливайте жидкость только указанной в руководстве по обслуживанию марки. Учтите, что жидкость, предназначенную для АКПП, можно использовать не для всех гидроусилителей рулевого управления. В продаже имеется много разных марок жидкостей.

Неподходящая жидкость может испортить все сальники в системе

Так как жидкость используется не только как рабочее тело гидросистемы, но и как смазочный материал, очень важно, чтобы ее уровень не опускался ниже нормы, иначе насос может выйти из строя. Следите также за чистотой жидкости

Грязная или просроченная жидкость быстро разрушит насос и уплотнения гидросистемы, расположенные на реечном механизме, что потребует потом дорогостоящего ремонта. Замена жидкости требуется редко. Если же вы хотите слить жидкость, необходимо открыть крышку расширительного бачка, отсоединить один из трубопроводов системы и несколько раз повернуть рулевое колесо из стороны в сторону для выдавливания жидкости из гидросистемы.

Специальное отверстие для слива жидкости обычно отсутствует. Заправка новой жидкости производится через расширительный бачок. Как правило, при этом в гидросистеме образуются воздушные пробки, нарушающие ее работоспособность. Их следует удалить. Проще всего сделать это следующим образом. Запустите двигатель, откройте крышку расширительного бачка и прокачайте систему, поворачивая руль несколько раз из одного крайнего положения в другое.

По мере прокачивания гидросистемы уровень жидкости в бачке будет понижаться. Повторяйте эту процедуру до тех пор, пока он не стабилизируется. После этого долейте жидкость до требуемого уровня и закройте крышку, предварительно проверив, не засорено ли в ней вентиляционное отверстие (если оно имеется).

Наиболее частой неисправностью гидроусилителей является течь жидкости. У некоторых старых гидросистем допускалось небольшое просачивание жидкости через подшипники, валы и т.п., поскольку их практически невозможно сделать полностью герметичными. Регулярно осматривайте узлы системы со всех сторон для своевременного обнаружения возможных подтеканий из трубопроводов и штуцеров, а также из не туго закрепленных трубопроводов и других деталей. Выясните, не трутся ли трубки и шланги о детали шасси и подвески.

Неисправность гидропровода может приводить к прорыву жидкости через чехлы. Производя проверку, поворачивайте рулевое колесо из одного крайнего положения в другое. Небольшие течи часто можно устранить, введя в жидкость специальные герметизирующие добавки, которые имеются в продаже. Однако это будет только кратковременной мерой. В случае неисправности насоса его можно отремонтировать, воспользовавшись ремонтным комплектом новых сальников. Замена сальников мало что исправит, если насос сильно изношен.

Для тех, кто любит делать все самостоятельно, ремонт насоса не представит больших трудностей. Однако прежде чем устанавливать отремонтированный насос на автомобиль, желательно проверить его на стенде. Если вы подозреваете, что насос изношен, то обратитесь к специалисту по гидроусилителям, чтобы он проверил его рабочее давление и правильно определил неисправность. Вообще говоря, многочисленные достоинства руля с гидроусилителем во много раз перевешивают проблемы, создаваемые ее возможными неисправностями. Стоит после того, как вы поездили на автомобиле с современной системой, пересесть на автомобиль, не имеющий гидроусилителя рулевой системы, и вы немедленно “почувствуете разницу”.

Методы проверки рулевого управления автомобиля

Проверка рулевого управления автомобиля на слух

Прокатитесь на выбранном автомобиле по ровным и грунтовым дорогам, выключите музыку, закройте окна и прислушайтесь ко всем звукам. Посторонние бряцанья, шумы, лязг, постукивания, скрипы, хрусты сигнализируют о неисправностях машины. При расшатанном рулевом управлении:

    • отчетливо слышен стук рейки — детали передней подвески изнашиваются и разбалтываются из-за низкого качества дорог;
    • появляется шум при повороте колес — как правило, водитель незамедлительно ремонтирует элементы рулевого управления, потому что ездить с такой неисправностью нельзя; если же вы обнаружили шум при осмотре продаваемого автомобиля – это повод задуматься о доверии к продавцу;
    • шум из-за работающего насоса (для автомобилей, на которые установлены гидроусилители) означает, что подошел конец срока его эксплуатации.

Если на ровной дороге никаких шумов вы не услышали, то прокатитесь по препятствиям — лежачие полицейские, поребрики, грунтовые дороги — и прислушайтесь к звукам еще раз.

Тормозная система и рулевое управление — самые важные в вопросах безопасности узлы автомобиля. Не жалейте времени на проверку этих деталей при покупке авто с рук.

Проверка рулевого управления автомобиля на ходу

Вам придется «отрастить» шестое чувство, чтобы не только услышать, но и почувствовать неисправности. Садитесь на водительское кресло и покрутите руль во всех направлениях. Если узел управления машиной уже сдает свои позиции, то:

    • руль крутится с усилием, туго — скорее всего, нарушены углы установки колес, руль при этом не будет стоять ровно;
    • руль крутится слишком легко. Не проверяйте этот пункт на скользкой дороге, потому что на льду даже при исправно работающем узле, руль крутится легко;
    • руль заедает или люфтит – это означает, что пришел конец шарнирам наконечника рулевой тяги или изношен подшипник рулевого вала;
    • руль вибрирует при поворотах – в этом случае также необходимо проверить подшипник рулевого вала.

Обратите внимание, что усилитель руля (если он установлен) на разных скоростях работает с разным усилием: чем выше скорость, тем легче крутится руль, и чем ниже скорость, тем труднее. На ходу автомобиль должен ехать ровно по прямой дороге и не уходить в сторону

Такой дефект также намекает на неисправность рейки

На ходу автомобиль должен ехать ровно по прямой дороге и не уходить в сторону. Такой дефект также намекает на неисправность рейки.

Внешний осмотр

Если во время движения не были обнаружены шумы, стуки и люфты, автомобиль хорошо «держал» дорогу, передняя подвеска и рулевое управление не вызвали у вас подозрений, то нет смысла самому ковыряться в наконечниках, болтах и шарнирах – скорее всего, автомобиль исправен. Однако если хоть что-то вас смутило при осмотре, то найдите возможность заглянуть под машину самостоятельно, спустившись в яму или, загнав машину на эстакаду, и посмотрите:

    • нет ли подтеков масла на рейке или насосе ГУР – если рабочие жидкости текут, значит, нарушена герметичность рулевого механизма;
    • имеются ли зазоры в шарнирах рулевых тяг – возможно, ослаблены крепления, это обязательно нужно проверить;
    • крепко ли затянуты гайки на шарнирах;
    • не должны быть видны механические повреждения.

Помимо внимания к стукам, шуму и отклонению машины от заданного курса на ходу, осмотрите колеса. Износ всех шин должен быть равномерным, все колеса должны быть отбалансированы, давление в шинах соответствует норме. Эти характеристики указывают не только на неисправности в рулевом управлении, они могут свидетельствовать об искаженной геометрии кузова, о проблемах с подвеской, со сходом-развалом и т. д., но оставить незамеченными такие повреждения нельзя!

Признаки неисправности рулевого механизма

Первое время после приобретения автомобиля начинающие водители обращают больше своего внимания на дорожную ситуацию, при этом не особо прислушиваясь к поведению авто. Навык следить и за дорогой и чувствовать машину приходит только со временем.

Такое умение очень важно, поскольку позволяет возможную неисправность выявить еще на начальном этапе, что может не только значительно снизить стоимость ремонта, но еще и повлиять на безопасность. Да и не всегда есть возможность обратиться на сервис для проведения диагностики

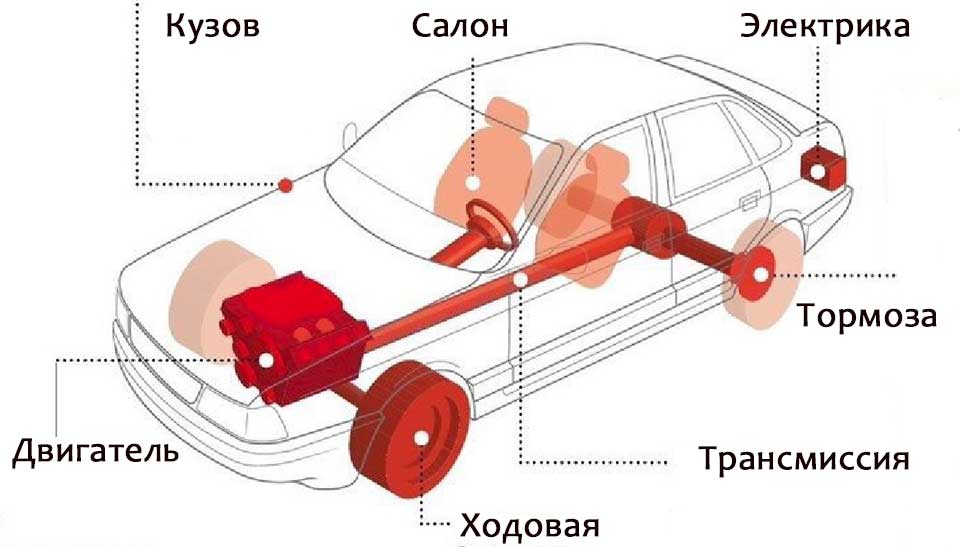

Любой автомобиль состоит из многих узлов и механизмов, и проблемы могут возникнуть с каждым из них. Причем ряд составляющих автомобиля отвечает за безопасность при передвижении, поэтому за их состоянием нужно следить в первую очередь. К таковым составляющим относится и рулевой механизм.

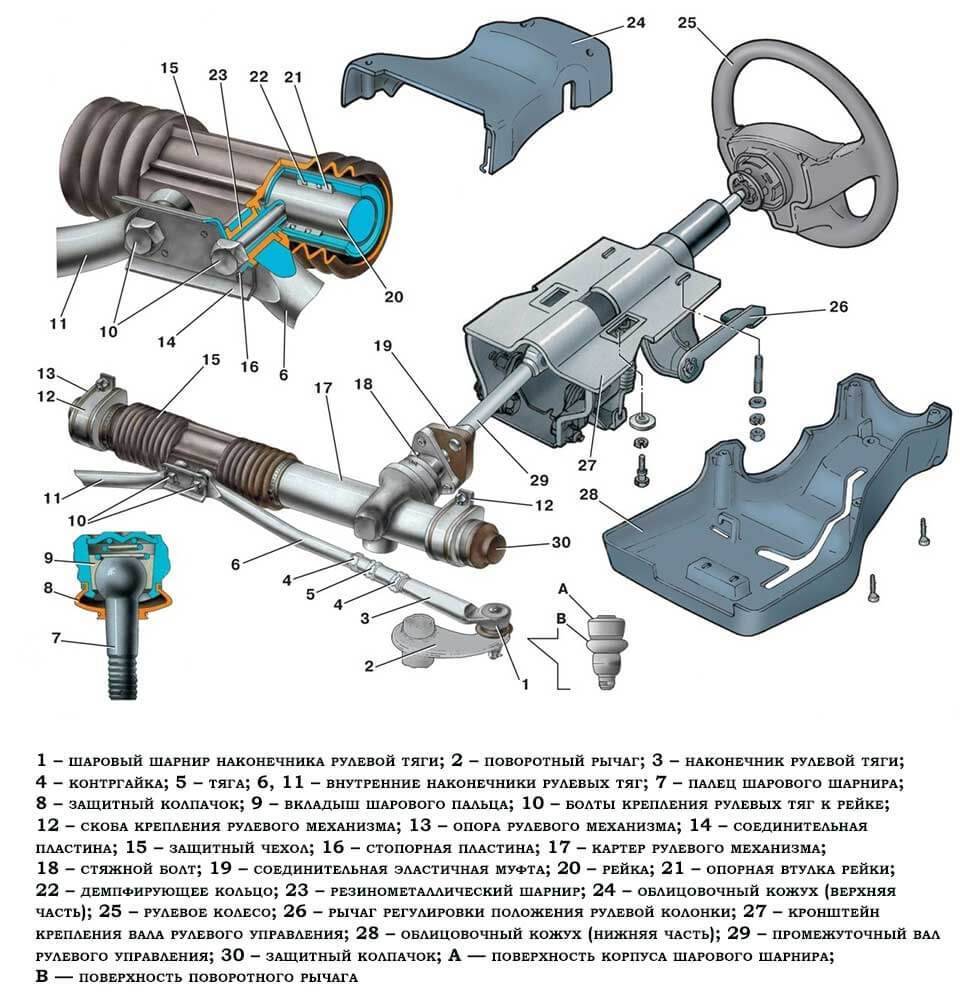

Подробная схема-устройство рулевого механизма ВАЗ 2114

Большинство неисправностей в автомобилях сопровождается появлением сторонних звуков – шумов, визгов, стуков. И опытный водитель способен при появлении их определить, с каким узлом возникли проблемы. Но к примеру, выявить причину стука при нажатии на педаль тормоза, или газа, способен не каждый водитель со стажем.

Основным признаком проблем с рулевым механизмом тоже является появление сторонних звуков. Чаше всего стук проявляется при повороте руля или в одну, или в обе стороны.

Хотя стоит отметить, что это не всегда так, неисправность может быть и с другим узлом авто, расположенным рядом с рулевым механизмом.

Стук в рулевом механизме – это не проблема определенных марок авто, он может появиться и в ВАЗ-2106 советского производства, и в новенькой отечественной «Калине», и в авто европейских и азиатских производителей.

Вероятность появления такой проблемы в зарубежном брендовом авто несколько ниже, чем в «Калине», но она есть. Виной всему часто сказывается некачественная сборка авто. Та же ВАЗ «Калина» конструктивно уже приближается к иномаркам, но вот сборка ее пока еще «хромает».

Но «Калина» и другие авто от ВАЗ все же пользуется спросом, ведь цена их на порядок ниже европейских.

Поэтому большой сегмент автомобилей на наших дорогах занимают модели отечественного производства.


Стук при нажатии на педаль газа, ищем причину

Виды и устройство рулевых реек

Конструкция рулевой рейки все время совершенствуется – раньше это было примитивное устройство, теперь же в него заложено много различных технологий. Сейчас существует 3 типа рулевых реек.

Обычная

Здесь не используется никаких усилителей, и все усилие для поворота принимает на себя водитель. На современные автомобили эта рейка уже не устанавливается. Она «неубиваема», но крутить руль с ней намного тяжелее. Единственная проблема, которая может появиться при ее применении – стук, однако она легко решается подтягиванием. Конструкция надежная и прочная, но при ее использовании страдает маневренность. Кроме того, она морально устарела.

«Голая» рейка заключена в металлический корпус, внутри которого находится вал с шестерней. К нему подведены тяги с рулевыми наконечниками. Вся эта конструкция защищена пыльником. С основным валом при помощи червячного наконечника сцепляется вал, соединенный с рулем.

Конструкция с ГУРом

  • пластинчатый насос, нагнетающий давление;
  • установленный на валу поршень;
  • распределитель, который следит за подачей рабочей жидкости.

Сразу после поворота руля распределитель начинает регулировать давление масла на золотник и торсион, подавая его в поршневую систему с необходимой в каждом определенном случае стороны. Например, если был поворот в правую сторону, масло подается в правую сторону, и наоборот.

Гидроусилитель полезен с точки зрения безопасности, ведь именно он гасит удар, если колесо попадает в выбоину. Это одновременно и плюс, и минус, так как в этом случае снижается чувствительность управления. При образовании течи езда усложнится вдвойне. Используемая здесь ременная передача отнимает мощность у мотора. И все же исправный гидравлический помощник существенно повышает маневренность и делает руль легким.

Устройство с ЭУРом

Сегодня это самая совершенная модель. Гидравлика здесь уступила место электрическому усилителю руля. Здесь сигнал с установленных на руле датчиков передается на ЭБУ, а оттуда – на электроусилитель. Единственное слабое звено здесь – капризная электроника, поломка которой может быть серьезной проблемой.

Здесь отсутствуют насосы и поршни, а есть только основной и рулевой валы, соединяемые между собой червячной передачей. На рулевом валу находится шестерня, вращаемая электродвигателем. В систему включены расположенные на руле датчики – они сообщают ЭБУ степень отклонения руля во время поворота. Затем электроника подает сигнал на усилитель, и руль начинает вращаться значительно легче.

Система компактна и практически не отнимает мощность у мотора. Работает она в разных режимах: пересеченная местность, скоростная трасса, город. Из минусов: боязнь влаги и нагрузка на генератор.

Почему возникают неисправности в рулевом?

Основная причина — неудовлетворительное состояние дорог. Подвеска авто сглаживает основную массу ударов, приходящихся на колёса, но часть из них все же передаётся на узлы рулевого управления. Стоит отметить, что любители низкопрофильной резины рискуют значительно больше, нежели приверженцы использования стандартных колес — низкие шины не способны сгладить удары, и это существенно снижает срок службы как подвески, так и рулевой.

Но автовладельцы должны помнить, что даже при предельно аккуратной езде по идеально ровным дорогам все же придётся менять отдельные элементы рулевой. Срок их службы ограничен, а некоторые детали и вовсе относятся к расходным материалам.

В чем заключается работа системы управления?

Весьма тяжело переоценить всю значимость рулевой системы, ведь она отвечает непосредственно за управление автомобилем, а точнее за поворот колес и изменение направления всего движения. Ее основными составными элементами являются рулевой привод и рулевой механизм. Если же речь идет о грузовых авто, то необходим и дополнительный усилитель, уменьшающий толчки на руле, и тогда управление автомобилем становится не только намного комфортнее, но и безопаснее.

Что же насчет рулевого механизма, так благодаря ему вращательные движения баранки преобразуются в поступательные перемещения тяг привода, и таким образом осуществляется поворот ведущих колес. Причем в этом случае прилагаемое водителем усилие значительно преувеличивается. Рулевой привод также передает усилие непосредственно от водителя к колесам и отвечает за их поворот на заданный угол.

Это интересно: Как проверить автомобильный аккумулятор

Сборка и регулировка рулевого механизма

При сборке рулевого механизма с двойным роликом автомобиля ГАЗ-51 выполняют следующие операции:

  1. Запрессовывают в картер бронзовую втулку 22 с натягом 0,04—0,10 мм и развертывают ее разверткой под размер шейки вала рулевой сошки с расчетом получения зазора 0,025—0,1 мм.
  2. Устанавливают наружное кольцо верхнего роликового подшипника 10 в картер с зазором 0,01—0,07 мм.
  3. В верхний конец рулевой колонки устанавливают роликовый цилиндрический подшипник 27, а в нижний — пружину 14 с сальником 15; надевают колонку на шейку верхней крышки 11 картера и закрепляют ее стяжным хомутом 12.
  4. Снизу картера рулевого механизма вставляют рулевой вал с червяком 8 и двумя роликовыми коническими подшипниками, ставят наружное кольцо 6 нижнего подшипника и привертывают нижнюю крышку 2 с регулировочными прокладками 5 толщиной 0,12 мм (пергаментные) и 0,25 мм (картонные).
  5. На шлицы рулевого вала надевают рулевое колесо и закрепляют гайкой 25.
  6. Проверяют затяжку подшипников червяка. При правильной затяжке усилие, приложенное по касательной к окружности рулевого колеса, необходимое для поворота рулевого вала, должно равняться 0,3—0,5 кг. При отсутствии динамометра затяжку проверяют вращением вала, который должен легко вращаться и не иметь заметного осевого зазора.
  7. В боковую крышку 18 запрессовывают роликовый цилиндрический подшипник 19 и ввертывают регулировочный винт 17 вала рулевой сошки 21.
  8. Соединяют вал рулевой сошки (в сборе с роликом) с регулировочным винтом, устанавливают вал в картер и привертывают боковую крышку 18 с уплотняющей прокладкой.
  9. Устанавливают на конец вала сошки сальник 23, уплотняющее войлочное кольцо 1 в обойме, сошку и закрепляют ее гайкой.
  10. Производят регулировку зацепления ролика с червяком, для чего червяк ставят в положение, при котором ролик будет находиться посредине червяка (движение автомобиля по прямой).

В этом положении перемещают сошку в плоскости ее качания при работе и измеряют величину перемещения конца сошки.

Если это перемещение более 0,8 мм, то регулировку зацепления следует производить винтом боковой крышки. После окончания регулировки проверяют легкость вращения рулевого вала, который должен повертываться от усилия 1,6—2,2 кг, приложенного по касательной окружности рулевого колеса, затем устанавливают на регулировочный винт стопорную шайбу и завертывают контргайку винта.

При сборке рулевого механизма с тройным роликом автомобиля ЗИС-150 выполняют следующие операции:

  1. Запрессовывают в картер рулевого механизма и в боковую крышку бронзовые втулки и развертывают их разверткой. Со стороны сошки в картер устанавливают пробковый сальник 3 и шайбу сальника 4, которую в трех местах отгибают.
  2. Устанавливают в картер наружное кольцо верхнего роликоподшипника, вставляют рулевой вал с червяком и подшипниками 8, наружное кольцо нижнего роликоподшипника и привертывают крышку 5 со стальными регулировочными прокладками 6.
  3. Сверху в рулевую колонку устанавливают сальник 11, шарикоподшипник 12, пружину, вставляют шпонку 13 в рулевой вал, надевают рулевое колесо и закрепляют его гайкой.
  4. Регулируют затяжку подшипников червяка прокладками нижней крышки так, чтобы усилие для поворота вала, приложенное по касательной к окружности рулевого колеса, составляло 0,3—0,8 кг по динамометру.
  5. Вставляют в картер вал рулевой сошки 25 в сборе с трехрядным роликом и привертывают боковую крышку 19 с уплотняющей прокладкой. На крышку устанавливают резиновые уплотняющие кольца 21.
  6. Надевают на вал сошки регулировочные стальные кольца и упорную бронзовую шайбу. Завинчивают до отказа фасонную гайку, надевают рулевую сошку и проверяют правильность зацепления ролика с червяком. Для этого червяк и ролик устанавливают в среднее положение (движение автомобиля по прямой) и проверяют величину движения конца сошки (нормально должно быть не более 0,8 мм). При этом усилие для поворота вала, приложенное по касательной к окружности рулевого колеса, должно равняться 2,5 кг.
  7. После регулировки зацепления фасонную гайку закрепляют стопорной пластиной.
