Самостоятельная прошивка
Для того чтобы это сделать нужно взять компьютер, ноутбук будет значительно удобнее. Также вам потребуется купить или каким-то образом найти программное обеспечение для вашего авто. И еще будет нужен специальный кабель.
Лучше конечно же этим не заниматься, так как кабель стоит около 3-х тысяч, ПО тоже не дешевое. Если у вас все-таки все это есть то, конечно же дешевле будет это сделать самому, но если нет, то съездите лучше в сервис.
Ваша задача просто заменить старую программу на новую, но если у вас новая машина, то намного правильнее будет установить новый бортовик. Дело в том, что датчик регулирования одноразовый и не факт, что все будет идеально при прошивке старого. Для проверки можете подключить старые подушки, и посмотреть пропадет ли значок ошибки на панели приборов, если да, то можете подключать новые.
Если вы не проверите систему, так как описано выше, то есть вероятность, что при подключении новых они сразу выстрелят и вы снова будете должны их менять, а стоит это все дорого.
Механические обманки
Для имитации показаний с лямбда-зондов могут устанавливаться механические устройства-обманки. Стоят они недорого – в пределах 500-1000 рублей. Теоретически изготовить его можно и самому, однако для этого понадобятся специальные навыки, опыт и оборудование. Поэтому многие водители сразу покупают готовый прибор (ведь оно стоит недорого). Ниже мы узнаем, как работает механическая обманка лямбда зонда и как правильно установить ее на авто.
Как работает
Механическая обманка представляет собой стальной прибор цилиндрической формы, внутри которого запрессован небольшой катализатор. Работает он следующим образом:
- Обманка устанавливается сверху на обычный рабочий лямбда-зонд, который снимает показания по газам.
- При выхлопе газ попадает на обманку, фильтруется до нужных значений, что фиксируется зондом.
- На центральный процессор отправляется сигнал, что двигатель и катализатор работают нормально.
- Машина работает в нормальном режиме, вероятность перевода авто в аварийный режим исключается.
Механическая обманка устанавливается на зонд с помощью специального крепления, которое надежно фиксирует его на датчике. Использовать сварку, клей или изоленту для дополнительной фиксации не нужно. Срок годности механической обманки бывает разным, однако в большинстве случаев он составляет 30-50 тысяч километров пробега. По истечении этого периода катализатор забивается и перестает фильтровать газы качественно. В такой ситуации необходимо заменить старую обманку на новую, чтобы получить корректные результаты на зонде.
Как выбирать
Главным преимущество механического эмулятора является то, что он универсален – такое устройство можно поставить на машину любой марки. Однако учтите, что обманки отличаются по классу экологической безопасности ЕВРО. Поэтому при выборе эмулятора нужно подбирать устройство подходящего класса. Оптимальный алгоритм действий выглядит следующим образом:
- Изучите документацию на свой автомобиль. В разделе о конструкции выхлопной системы вы обнаружите, к какому классу относится ваш автомобиль (ЕВРО-3, 4 или 5).
- Если будете ставить устройство сами, найдите устройство подходящего класса на сайте или продавца в магазине. Класс экологической безопасности обычно указывается на упаковке.
- Если установкой обманки будет заниматься сторонний человек (например, автомеханик), просто назовите ему класс или передайте документа на авто – он самостоятельно подберет и поставит устройство.
Как устанавливать механическую обманку пошагово
Механическая обманка устанавливается на второй лямбда зонд, чтобы предотвратить перевод машины в аварийный режим в случае поломки катализатора
Важно, что сам кислородный датчик должен быть исправным, поскольку он должен отправлять сигнал на центральный процессор. Сама установка занимает не более 20 минут:
Шаг 1. Поместите автомобиль на эстакаду, отключите все системы двигателя. Если машина недавно ездила – подождите 5-10 минут, чтобы нормализовалась температура в выхлопной системе.
Шаг 2. На выхлопной системе найдите катализатор, который имеет вид утолщения в трубе. Позади катализатора вы обнаружите втулку, от которой идет провод – это и есть нужный нам второй датчик выхлопных газов.
Шаг 3. Аккуратно выкрутите лямбда зонд, сверху установите на него механическую обманку и обратно закрутите в трубу. Обрабатывать край не нужно – обманка должна сама установиться на край зонда.
Шаг 4.Выполните тестовую поездку автомобиля
Обратите внимание на показания датчика на электронном блоке – они должны соответствовать нормативным показателям
Эмулятор после монтажа начинает работать сразу (без пробега). Поэтому водителю не нужно выполнять тестовый запуск двигателя – корректные показания должны сразу выводиться на ЭБУ.
Возможные неисправности в работе
Одной из популярных неполадок в работе систем подушки безопасности для приора будет тот тот момент, когда загорелась лампочка, говорящая о неисправности и пропадает звуковой сигнал. Это указывает на то, что придется подвергнуть ремонту сам шлейф: он отвечает за соединитель у подушки безопасности на самом руле (его другое название Airbag Clock-spring).
Мы его уже знаем как элемент-соединитель непосредственно с устройством вращения. Действовать здесь нужно так:
- Опознать эту ошибку можно при помощи диагностического сканера (чтобы его подключить, находим его колодку сзади бардачка).
- Ошибка блока системы управления считывается.
- Обязательно нужна перепрошивка всей системы, которую может провести специалист, используя специальный прибор-программатор.
Процедура ремонта подушки водителя
На примере airbag со стороны водителя можно коротко узнать, как выполняется восстановление. Купить новые airbag достаточно дорогое удовольствие. Потому чаще всего автомобилисты отдают предпочтение варианту с реставрацией, когда меняется пиропатрон и перепрошивается блок управления.
Для выполнения такой задачи необходимо:
- снять панель с подушки безопасности, где располагается надпись или значок airbag;
- отсоединить выстрелившую подушку от руля;
- снять декоративную крышку из пластика;
- отсоединить пиропатрон, открутив необходимое количество гаек;
- установить новые комплектующие;
- подключиться к бортовой системе и перепрошить блок управления.
Вернуть подушку безопасности в состояние полной боевой готовности не так просто. Это популярная услуга в специализированных мастерских, которая просто не может стоить дёшево.
Чего точно делать не стоит, так это ездить с пустыми подушками, используя муляж, и пытаться в таком виде продать автомобиль.
Как сделать обманку лямбда-зонда своими руками
В прошлом материале мы уже рассказали о том, зачем нужны обманки лямбда-зондов, какие они бывают и как работают. За рамками той статьи остался вопрос, как сделать эти обманки своими руками. Это несложно и доступно многим автовладельцам. Какой смысл делать обманки самому, если продаются уже готовые? Причин, как минимум две.
Механическая обманка лямбда-зонда
1. Готовые изделия в любом случае будут дороже. Если в случае с механическими обманками разница в стоимости может быть не очень велика, то у электронных обманок она значительная.
2. Не всегда можно оперативно найти в продаже нужную обманку. Когда исправный автомобиль необходим срочно – порой быстрее сделать обманку своими руками.
Типов обманок, как мы уже знаем – два, поэтому будем разбирать самостоятельный вариант изготовления обоих.
Изготовление механической обманки
Как вы помните из прошлой статьи, основа этого типа обманок металлическая втулка. Оптимальный материал для изготовления бронза, потому как именно она лучше всего противостоит температурным воздействиям. Для самостоятельного изготовления втулки нужен токарный станок и опыт работы с ним, но всегда можно найти токаря, который за минимальную плату сделает нужную заготовку по чертежу. Чертеж такой.
Чертеж обманки
Собственно, в простейших случаях уже этого хватит, но оптимальным будет заполнить полую часть втулки керамической крошкой, найти которую не проблема. Устанавливается самодельная обманка точно также как и купленная – выкручиваем датчик кислорода, на его место устанавливаем втулку, а в нее вкручиваем сам датчик.
Установленная обманка
Необходимость искать токаря и обращаться к нему несколько снижает привлекательность самостоятельного изготовления механической обманки, да и разница по стоимости получится не такая уж и большая, но такой вариант тоже имеет право на существование, если по какой-то причине не устраивает электронная обманка.
Созданная своими руками обманка лямбды
Изготовление электронной обманки
Казалось бы, электронный «девайс», который имитирует работу лямбда, должен быть очень сложным, но по факту это очень простая и примитивная схема, которая, тем не менее, работает. Для изготовления потребуется схема электропроводки автомобиля, паяльник, нож, канифоль, неполярный конденсатор на 1мкФ и резистор на 1 мОм или 150-200 кОм. Обычно советуют брать резистор на 1 мОм, но на некоторых автомобилях имитирование сигнала получается не очень точным, «чек» гасится, но топливная смесь получается не очень правильной, а расход – высоким. Тогда нужно будет немного поэкспериментировать с резисторами.
Схема электронной обманки
Дальше рассмотрим процесс по пунктам.
1. Нужно в схеме электропроводки вашего автомобиля разобраться с тем, сколько и какие провода идут на лямбда-зонд. Бывает от двух до четырех проводов, в зависимости от наличия дополнительного подогрева. Чаще всего встречаются именно четырехконтактные датчики, из этих четырех контактов два отвечают за подогрев, они нам не потребуются, а нужны сигнальный контакт и масса. Почти во всех схемах в интернете указывается цвет проводов, но именно на вашем авто он может не совпадать, так что найти сигнальный провод и массу нужно по схеме.
Электронная обманка
2. Дальше вооружаемся ножом и паяльником. В сигнальный провод нужно впаять резистор, а между сигнальным проводом и массой со стороны ЭБУ – конденсатор. Естественно, все соединения нужно заизолировать. В принципе, уже после этих манипуляций все должно заработать.
Электро-обманка лямбды. Фото — drive2
3. Третий шаг необязателен, но крайне желателен, потому что может продлить срок жизни схемы. Дополнительные элементы и провода можно разместить в небольшой пластиковой коробке или контейнере и залить эпоксидкой.
Еще вариант обманки
Даже такая примитивная схема отлично работает, а затраты на ее изготовление копеечные. Покупать электронный эмулятор будет сильно дороже. Да, там обычно используются более продвинутые схемы, иногда с микропроцессорами, но разница в стоимости может быть десятикратной. Есть стимул самому взяться за паяльник.
В общем, именно электронный вариант нам кажется самым разумным для самостоятельного изготовления, нюансы могут быть только в подборе резистора, но они стоят недорого, перепаять в схеме один на другой тоже не великая трудность, так что можно поэкспериментировать. В итоге получится полностью рабочий «гаджет» за копейки.
Принцип действия системы безопасности
Как вы уже поняли, подушки безопасности пассажира и водителя предназначены для того, чтобы предотвратить непосредственный контакт человека с центральной консолью, ветровым стеклом, рулем и т.д. Чтобы обеспечить максимальную защиту водителя и пассажиров, ПБ надуваются сразу же после столкновения, но до того, как человек могу бы успеть повредить что-то. Обычно время срабатывания варьируется в районе 15-30 мс.
Срабатывание ПБ при столкновении
Некоторые автовладельцы решают не использовать ПБ, а вместо них поставить сопротивление. Как правило, установка сопротивления обусловлена тем, что ПБ срабатывают даже при столкновении на небольшой скорости — 20 км/час. Здесь же мы ответили, на какой скорости срабатывает система. Так вот, чтобы ПБ не могла сработать в ненужный момент, автовладельцы используют сопротивление. Мы бы не рекомендовали ставить сопротивление, поскольку никто и никогда не знает о том, в какой момент попадет в аварию и на какой скорости, соответственно, ПБ может не сработать в самый ответственный момент.
При активации зажигания, спустя несколько секунд, включается контрольная лампочка на приборной панели. Она должна практически сразу же потухнуть, если это так, то проблем в работе системы нет и она готова к использованию. Но в том случае, если индикатор продолжает гореть после запуска мотора или его цвет стал красным, то в системе безопасности имеются определенные проблемы, которые необходимо устранять (автор видео — CЕРГЕЙ ГРОМОВ).
Как срабатывает подушка безопасности и на какой скорости?
Непосредственном сам процесс срабатывания водительской или пассажирской ПБ — достаточно простой.
Если рассмотреть по этапам, то выглядит от следующим образом:
- На первом этапе транспортное средство сталкивается с препятствием, происходит авария.
- На втором этапе срабатывает датчик или шлейф подушки безопасности. В этот момент на систему поступает сигнал о дорожно-транспортном происшествии, узел вступает в работу.
- Блок управления подушками безопасности передает импульс на детонатор. В этот момент последний взрывается, в результате чего происходит деструкция стальной оболочки баллона, наполненного газом. Следует отметить, что сам газ в баллоне находится под высоким давлением, составляющим примерно 25- мПа, но здесь многое зависит от конкретного автомобиля. В качестве газа обычно применяется аргон или озон.
- На четвертом этапе сама ПБ, которая состоит из нейлонового материала и по своей структуре она многослойная, начинает наполняться газом. На это уходят десятые доли секунды. Следует отметить, что толщина самой ПБ должна составлять около 0.4 мм.
- После этого ПБ начинает быстро увеличиваться в размерах. Благодаря специальным прорезям, которые имеет крышка подушки безопасности, ПБ начинает вырываться наружу.
- На следующем этапе подушка уже раскрывается. Как правило, это занимает не больше 30 мс с того момента, как сработало контактное кольцо подушки безопасности.
- Далее, водитель и пассажир ударяются головой о ПБ, в результате чего она позволяет значительно снизить энергию удара. Затем ПБ, выпуская содержимое в салоне транспортного средства, начинает опадать.
1. Блок управления автомобильными подушками безопасности
2. Рулевой шлейф ПБ
3. Датчик удара для автомобильных ПБ Мы описали процедуру срабатывания ПБ в семь этапов, но по факту это происходит очень быстро. Благодаря использованию такой системы безопасности подушки могут рассеять до 90% всей энергии взаимодействия в результате столкновения. Но остаток — 10% или больше, в зависимости от конструкции ПБ — все равно придется на водителя и пассажиров. Необходимо учитывать, что в зависимости от марки транспортного средства, ПБ может иметь определенные настройки для срабатывания. Если вы никогда не сталкивались с такими настройками — то лучше в них и не лезть.
Снятие и установка руля на автомобиле Лада Гранта
Рассмотрим снятие руля с подушкой безопасности, так как без подушки безопасности снятие руля не составляет особой трудности и выполняется, так же как и на моделях 2108-2110.
Для выполнения работы потребуются специальный съемник для снятия подушки безопасности и новая гайка крепления рулевого колеса.
При отсутствии съемника, его можно изготовить из старой шлицевой отвертки с шириной лезвия 5-б мм, для этого посередине лезвия необходимо проточить небольшой паз.
1. Снимаем клемму с отрицательного вывода аккумуляторной батареи.
На автомобиле, оборудованном подушкой безопасности во избежание срабатывания подушки, после отсоединения аккумуляторной батареи выждите не менее пяти минут перед продолжением работы.
Подушка безопасности водителя крепится на рулевом колесе двумя пластмассовыми крючками 2 и 4, рисунок 1, и двумя зацепами позиционирования 8.
Крючки подушки входят в отверстия в кронштейне для фиксации 2 и фиксируются пружинными фиксаторами. Фиксаторы подушки входят в углубления 3 на рулевом колесе.
Устанавливаем рулевое колесо в положение «прямо» и, вынув ключ из замка зажигания, фиксируем это положение.
Тонкой плоской отверткой прокалываем отверстие, намеченное на рулевом колесе.
Также прокалываем отверстие с другой стороны рулевого колеса.
Через отверстия двумя отвертками отжимаем пружинные фиксаторы (на рисунке при снятой подушке), потянув подушку на себя, выводим крючки подушки из зацепления с фиксаторами на руле.
Тянем подушку на себя, преодолевая сопротивление фиксаторов, выводим из углублений рулевого колеса.
Отводим подушку безопасности от руля
Отсоединяем наконечники проводов звукового сигнала
Поддеваем отверткой, выдвигаем фиксатор из колодки проводов
Отсоединяем колодку проводов от разъема подушки
Снимаем подушку безопасности
Снятую подушку безопасности следует хранить в месте, защищенном от влаги и чрезмерного нагрева, положив ее накладкой вверх.
Установка подушки безопасности производится в обратном порядке.
Подсоединяем колодку проводов к разъему подушки, вставляем фиксатор в колодку.
Подсоединяем наконечники проводов к выводам выключателя сигнала.
Устанавливаем подушку на рулевое колесо так, чтобы фиксаторы подушки вошли в углубление руля, а крючки подушки – в соответствующие отверстия в руле.
Нажимаем на подушку до защелкивания крючков подушки фиксаторами рулевого колеса.
В условиях завода или автосервиса применяются пластмассовые клинья для снятия подушек безопасности (рисунок 10).
И применяются приспособления для снятия подушек (рисунок 11).
Снятый модуль подушки безопасности укладывайте исполнительным механизмом вниз и вдали от рабочего места.
Устанавливаем передние колеса автомобиля в положение прямолинейного движения.
Головкой на 24 откручиваем гайку крепления руля
Помечаем положение руля относительно вала, для чего керном наносим метку на валу напротив метки треугольника на руле
Закручиваем гайку крепления рулевого колеса на несколько оборотов для того, чтобы не получить травму при резком освобождении рулевого колеса
Покачивая, тянем на себя руль и снимаем его со шлицов вала
Откручиваем гайку крепления руля и блокируем барабанное устройство от проворачивания
Для этого вынимаем блокирующую пластину из держателя на рулевом колесе
Вставляем блокирующую пластину через отверстие в ступице руля в прорезь барабанного устройства до упора
Skoda Fabia: Передние подушки безопасности системы Airbag
Skoda Fabia / Инструкция по эксплуатации автомобиля Skoda Fabia / Инструкция по эксплуатации / Передние подушки безопасности системы Airbag
ОБЩИЕ СВЕДЕНИЯ Подушка безопасности 25 (см. рис. Органы управления) для водителя установлена в ступице рулевого колеса, подушка безопасности 14 для переднего пассажира – в панели приборов. В этом случае на рулевом колесе и панели приборов есть надписи Airbag.
Подушки безопасности находятся в рабочем состоянии при включенном зажигании и срабатывают при сильном лобовом ударе. Предупреждение При непристегнутых ремнях безопасности подушка безопасности при срабатывании может нанести травму.
После включения зажигания в комбинации приборов загорается на несколько секунд контрольная лампа 18 (см. рис. Комбинация приборов) – система контролируется автоматически.
Если в системе есть неисправность, то: – лампа не загорается при включении зажигания; – лампа не гаснет через несколько секунд после включения зажигания; – лампа гаснет и вновь загорается после включения зажигания; – лампа загорается постоянным или мигающим светом во время движения.
В этих случаях надо немедленно обратиться на станцию технического обслуживания, так как подушки могут не сработать при лобовом ударе или, наоборот, сработать в любой момент. Предупреждение Срок службы подушек безопасности 15 лет. По истечении этого срока подушки необходимо заменить.
Запрещается оклеивать, закрывать или каким-либо образом видоизменять ступицу рулевого колеса и место на панели приборов, где установлена подушка для переднего пассажира.
Разрешается чистить места установки подушек сухой или смоченной в воде тряпкой.
Обязательно замените подушки, сработавшие в результате дорожно-транспортного происшествия.
Сидящим на передних сиденьях пассажирам запрещается держать на коленях детей, животных или какие-либо предметы (сумки и т.п.).
В автомобиле предусмотрено отключение подушки безопасности для переднего пассажира, например, в случае установки детского кресла на переднем сиденье.
Отключение и включение подушки проводится только на станции технического обслуживания.
Подушки безопасности системы Airbag
ОБЩИЕ СВЕДЕНИЯ В зависимости от комплектации на автомобиле могут быть установлены подушки безопасности для водителя, переднего пассажира, а также боковые подушки безопасности для водителя и передн …
Боковые подушки безопасности системы Airbag
Расположение боковой подушки безопасности Боковые подушки безопасности установлены в обивке спинок 2 передних сидений. В этом случае в верхних частях спинок есть надпись 1 «Airbag».
Подушки бе …
Другое на сайте:
Проверка состояния защитного чехла ПОРЯДОК ВЫПОЛНЕНИЯ
Проверьте защитные чехлы на приводном валу на отсутствие трещин, повреждений, утечек смазки или ослабленных хомутов крепления чехла. При наличии любых повреждений замените за …
Помехи приему радиопередачи На качество радиоприема влияет мощность сигнала передающей радиостанции, удаленность от радиостанции, наличие зданий, мостов, гор и т.д. Качество приема также зависит от различных внешних факторов. …
Проверка рулевого управление без гидравлического усилителя ОБЩИЕ СВЕДЕНИЯ
Установите передние колеса для прямолинейного движения, мягко поверните рулевое колесо влево и вправо до появления ощутимого сопротивления и измерьте люфт рулевой передачи. Люфт …
Как снять руль на форд фокус 2 в домашних условиях? | kasko-lux.ru
Снятие подушки безопасности на форд s-max
Поэтому сначала поворачиваем руль, чтоб было видно защёлку, обведённую на следующей фотографии красным цветом. Снятие подушки безопасности на автомобилях Lada На Приоре периодически выходит из строя переключатель поворотов, чтобы его поменять, необходимо снимать рулевое колесо РКсоответственно, и подушку безопасности.

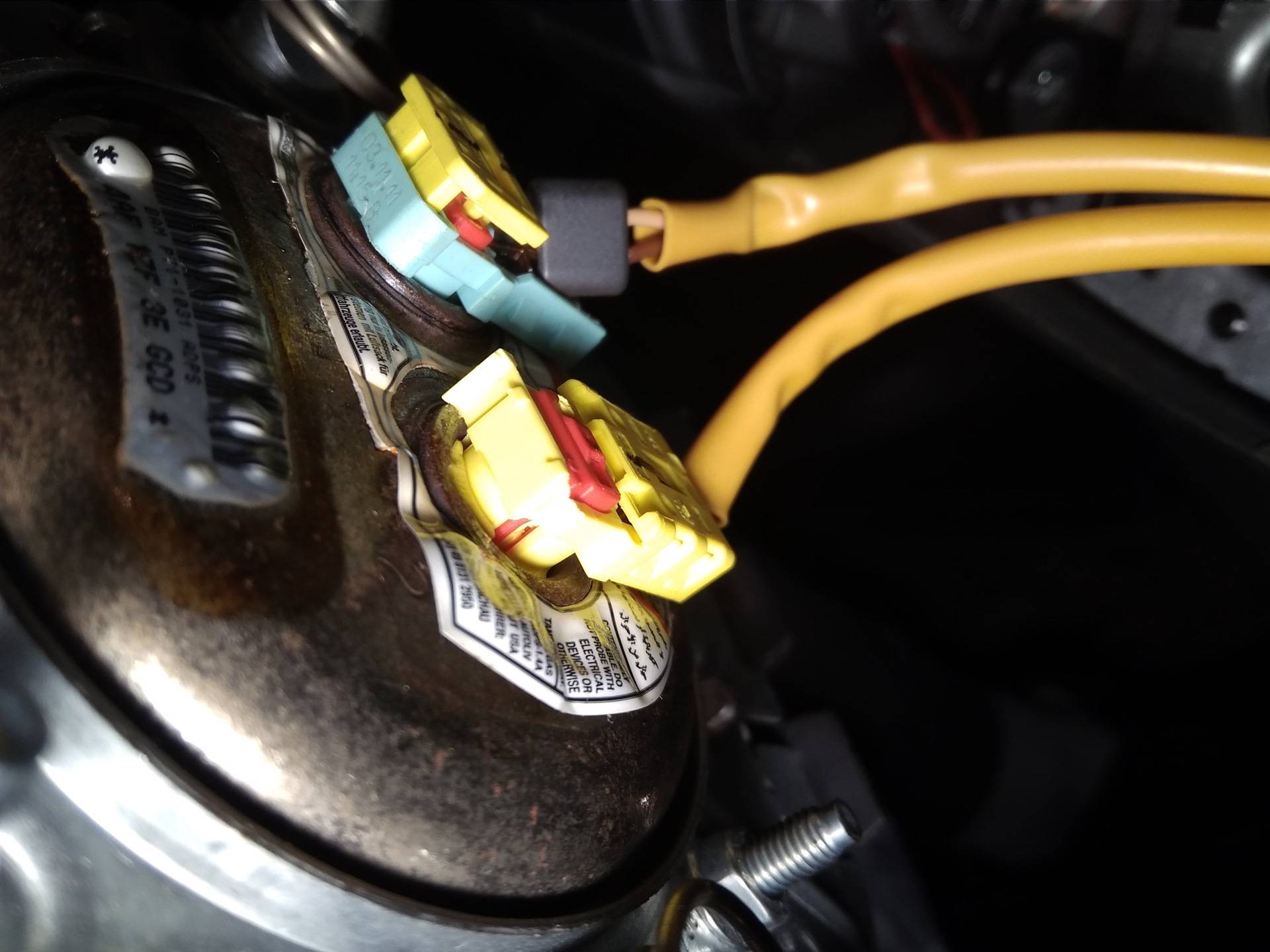

К ПБ провода подходят на двух штекерах, их необходимо снять оба.
Приступая к работе, необходимо приготовить все инструменты для снятия. Полный размер Вот она эта пластиковая защёлка.
На Ладе Калине первого поколения подушка безопасности снимается так же, как и на Приоре, но вместо ключа звездочки Т27 для откручивания болтов следует использовать шестигранник на пять миллиметров.
Снятие подушки безопасности на автомобилях Тойота RAV4 Краска на декоративных элементах руля Toyota RAV4 нередко облезает, для ее обновления необходимо снятие подушки безопасности. Принцип демонтажа ПБ такой же, как и на автомобилях производства АвтоВАЗ, но есть небольшие отличия в процессе разборки.
По бокам трехспицевого рулевого колеса есть два болта под ключ-звездочку, их необходимо открутить, но это на машинах для европейского рынка. В американских или японских автомобилях внутри руля устанавливаются фиксаторы, на них нужно сильно надавить, чтобы сжать пружину и демонтировать подушку безопасности. К ПБ провода подходят на двух штекерах, их необходимо снять оба. Здесь поддеваются фиксаторы тонкой отверткой верх, и штекеры свободно снимаются.
Здесь также есть два фиксатора с внутренней стороны руля, на них необходимо нажимать отверткой, но чтобы до них добраться, приходится снимать или хотя бы отодвигать в сторону нижний подрулевой кожух Далее производим демонтаж: Снятие подушки безопасности Nissan Qashqai Рассмотрим, как снимается водительская ПБ на автомобиле Nissan Qashqai первого поколения, выпускавшегося с по год.
Также в первую очередь отсоединяем аккумулятор, рекомендуется скинуть плюсовую клемму. После отсоединения питания выжидаем 5 минут, начинаем разборку: AvtoShik была 17 часов назад Перетяжка салонов автомобилей тканью в г.
Краснодар, Россия Доброго всем Вам дня! Времени свободного как-то не было.
Сегодня хотим осветить тему правильного снятия Airbag-а на трёхспицевом руле автомобиля Форд Фокус 2 дорестайлинговой версии , чтоб подушка случайно не выстрелила, и не нанесла травмы.
Многие специалисты чётко знают, что аккумулятор отключать в этом случае не обязательно.
Снятие подушки безопасности на Форд Мондео 4 рестаил
Просто сбросятся все датчики и счётчики, и нужно будет потом вводить код разблокировки магнитолы если она заводская , и это уже другая история. Они знают, что достаточно вынуть предохранитель подушки безопасности из блока, подождать от ти до ти минут, и затем производить съём этой подушки.
Но мы делаем расчёт не на специалистов, а на простых водителей. Поэтому будем снимать подушку безопасности через выключение аккумулятора.
Этот код легко найти в интернете, но нужен будет заводской номер Вашей магнитолы. Несколько минут ждем для того, чтобы конденсатор в блоке управления Airbag разрядился, это позволит избежать случайного срабатывания подушки безопасности.
Необходимо выставить колеса прямо, для того, чтобы во время снятия вы не нарушили центрации положения рулевого колеса. Далее снимаем пластиковую накладку, для этого достаточно ее просто потянуть на себя.
Нюансы и вывод
Вообще их не так уж много, автомобили отличаются, поэтому система установки подушек и крепления панели торпедо бывает разной. В остальном суть примерно у всех одинаковая. Например, в Форд Фокус 2-го поколения не нужно отключать аккумулятор, ведь можно из монтажного блок вынуть нужный предохранитель, и подождать минут 15.
В том случае, если все прошло успешно, то ваша задача установить обратно панель торпедо и собрать все остальное в исходное состояние. Самостоятельная замена поможет вам сэкономить значительную сумму денег и время. Нет в этом ничего сложного, кроме возни с бортовым компьютером.
