Подробная инструкция по установке своими руками
Омыватель фар может быть установлен на любой автомобиль. Прежде всего, нужно приобрести все комплектующие, которые соответствуют конкретной марке, а также сочетаются с общим дизайном. Стоит учесть, что есть комплекты, в которые входит накладка форсунки, которая избавит от необходимости сверления бампера. Обусловлено это тем, что все коммуникации монтируются на неё. Плюс ко всему в комплект должна входить инструкция по установке, бачок (может не входить), насос, трубки, реле. Когда все необходимое подготовлено, можно приступать к монтажу.
Независимо от выбранного набора, работу начинают с исследования бачка омывателя лобового стекла на предмет врезки дополнительной трубки. Если по каким-то причинам это невозможно, то ищем место под установку дополнительного бачка, который идёт в комплекте с устройством
Важно знать, что бачок желательно располагать вдали от элементов, которые подвержены нагреванию. Следующим моментом является поиск места под установку форсунок
Идеальным вариантом считается монтаж напротив центра фары. Для его вычисления достаточно присмотреться к рассеивателю: оптический центр имеет обозначение в виде круга.

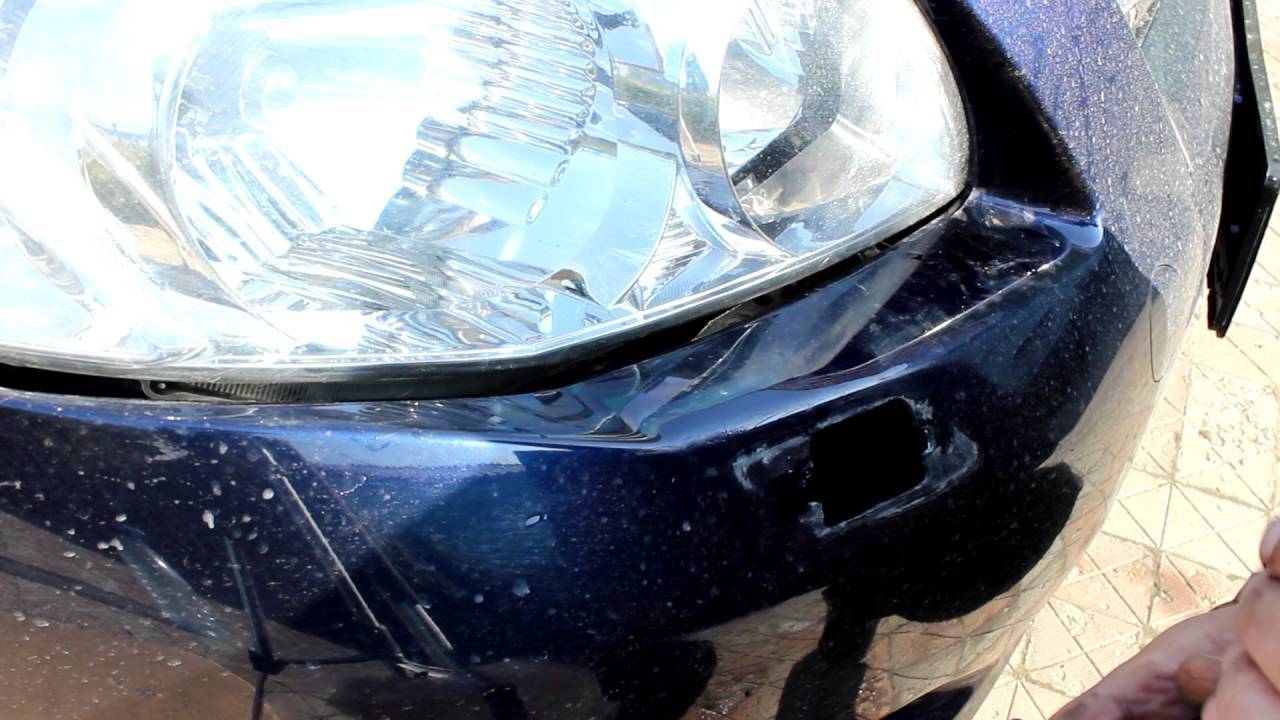

Определившись с местом под распылитель, на бампере сверлим отверстие. Начинать нужно с малого диаметра, постепенно увеличивая его до соответствующего размера. Процедуру выполняют аккуратно и с внешней стороны, чтобы избежать поднятия краски.
Производим крепление форсунок. Для наилучшего сочетания с кузовом заранее подбирают оптимальный вариант.
Приступаем к установке бачка и насоса. Процесс монтажа может несколько отличаться, что зависит от конкретного комплекта.
Проводим коммуникации. Необходимо выбирать кратчайшее расстояние.
Осталось подключиться к электрике: насос соединяем с общей электросхемой, а управление выводим на отдельную кнопку. Можно подключить и к омывателю стёкол. На каком варианте остановиться, каждый выбирает сам. Если рассмотреть установку отдельной кнопки, то возникнут дополнительные хлопоты по подбору места, подключению. При монтаже на штатный омыватель, увеличивается расход жидкости.
Омыватели фар и их виды
Каждый водитель знает, что грязные фары – это одна из причин ухудшения освещения проезжей части. Известно, что если фары загрязнены более, чем на 20%, то качество освещения уменьшается в два раза, а это может послужить причиной ДТП.
Если ваш автомобиль оснащен ксеноновой оптикой, то вам просто необходимы омыватели фар. В случае их отсутствия, ксеноновые лучи будут сильно искажаться, что может привести к ослеплению других водителей встречного движения.
Омыватели фар обеспечат вам дополнительную безопасность на проезжей части и сделаю вождение более комфортабельным. Стоит отметить, что наличие омывателей фар в совокупности с ксеноновой оптикой являются обязательным по законодательству в большинстве стран мира. Бывает два основных вида омывателей фар струйные и щеточные.
Струйные
Первый вид омывателей автомобильных фар отличается тем, что они используются на всех современных автомобилях. Для очистки фар, такой вид омывателей, используют кинетическую энергию струи. Принцип работы заключается в том, что струя воды под большим давлением смывает все загрязнение на рассеиватиле фары.
На сколько хорошо будет очищена фара в первую очередь зависит от угла наклона струи, ее скорости расстоянием между фарой и непосредственно форсункой. Большинство современных автомобилей еще из-под конвейера выходят с данными омывателями фар, в ином случае их можно установить самостоятельно, приобретя для этого необходимый комплект омывателей фар.
Руководство по установке
Чтобы установить универсальный прибор никаких особых способностей не потребуется. Единственное препятствие, с которым может столкнуться автолюбитель, это самостоятельное сверление отверстий в бачке для закрепления форсунок. Чтобы проделать эту манипуляцию, необходимо снять с автомобиля бампер и проделать несколько отверстий с тыльной стороны.
Крышка омывателя фар должна быть перекрашена в зависимости от цвета машины. После этого необходимо закрепить форсунки в уже подготовленном отверстии.
Чтобы установить в автомобиле насос нужно оснастить бак еще одним отверстием, затем закрепить насос при помощи изоленты. После проделанной работы можно вмонтировать бак в заранее подготовленном месте
Важно, чтобы бачок не был расположен рядом с компонентами, которые способны набирать высокую температуру. После перечисленных действий можно возвращать бампер автомобиля на место и завершать работу – монтировать шланги, клапаны и тройники.
После перечисленных действий можно возвращать бампер автомобиля на место и завершать работу – монтировать шланги, клапаны и тройники.
Эксплуатация
Эксплуатация будет отличаться в зависимости от оборудования и выбранного варианта установки.
Омыватель фар Скиф
Скажем, если устройство будет совмещено с кнопкой стеклоочистителей, тогда расход жидкости увеличится в несколько раз, ведь для подачи воды высокого давления придется все время доливать жидкость в бак.
Чтобы избежать злоупотребления, можно подключить прибор к отдельной кнопке в салоне. Это также удобно в зимнее время, ведь тогда вода может испортить насос системы. Если приспособления для светотехники примерзнут к бамперу при работе, тогда моторчик омывателя фар будет поврежден.
Для правильной эксплуатации системы необходимо периодически тестировать ее. Это поможет предотвратить загрязнение форсунок и продлить жизнь прибору. Некоторые водители, чтобы сохранить прибор в исправном виде, при наступлении морозов вытаскивают предохранители из системы.
Недостатки омывателя фар
К сожалению, работа омывателя фар имеет ряд недостатков. Особенно ощутимы они в холодное время года. Дело в том, что распыляемая устройством жидкость стекает по передней части автомобиля и под действием мороза может замёрзнуть.
В таком случае под угрозой оказывается вся система омывания, поскольку пластинки, к которым крепятся подающие омывающую жидкость сопла, могут при увеличении нагрузки на них расколоться. Восстановление же детали займёт не только время, но и потребует немалых затрат, поскольку сам омыватель считается устройством не из разряда дешёвых.
В качестве меры предосторожности некоторые водители с наступлением холодов отключают омыватель фар. Сделать это довольно просто: достаточно лишь извлечь из блока предохранителей тот, что отвечает за работу устройства. Другая половина автомобилистов полагает, что так делать не стоит, поскольку при постоянном использовании омывателя угроза его примерзания отсутствует
Обе точки зрения имеют право на существование
Другая половина автомобилистов полагает, что так делать не стоит, поскольку при постоянном использовании омывателя угроза его примерзания отсутствует. Обе точки зрения имеют право на существование.
Нередко автомобилисты сталкиваются и с такой проблемой, как «невозвращение омывателя на место». Заключается она в том, что устройство после выполнения процедуры не встаёт назад, а выступает над бампером на несколько миллиметров.
На это можно не обращать внимания, но в таком случае следует быть готовым к тому, что в образовавшееся в результате «разгерметизации» отверстие посыпется грязь, которая может нанести вдвое больший ущерб всей системе.
Описанная выше проблема устраняется механическим путём. Стараясь не повредить устройство и не применяя слишком больших усилий, омыватель следует выдвинуть вручную настолько, насколько это возможно. После этого с помощью длинного предмета, например – плоской отвёртки, из желобков, по которым скользят полозья, надлежит удалить попавшую в них грязь. Окончательным этапом починки устройства будет возвращение его на место.
В целом же омыватель фар — это очень полезное устройство, которое хотя и увеличивает существенно расход омывающей жидкости, но при этом делает поездки в дождь и слякоть гораздо безопаснее и комфортнее. Особенно это заметно на трассе, когда требуется хорошее освещение дороги перед автомобилем, а фары быстро загрязняются от попутных и встречных машин.
С этим читают
Выбор и самостоятельная установка омывателя фар
Появление грязи на фарах в дневное время суток не создает проблем при движении, но дела будут куда хуже, если на улице уже поздний вечер или ночь. Ведь даже маленькое загрязнение фар ухудшит поток света от фар, и видимость в целом. Не стоит отчаиваться в такой ситуации, выход есть – это омыватель фар. Хоть он и не дает полной гарантии безупречной чистоты, но заметно улучшит комфорт.
Известная песня говорит о том, что погода не имеет плохой погоды. Но далеко ни всё гладко бывает на дороге. Дождь или снег существенно осложняют видимость при езде на автомобиле. К тому же атмосферные осадки повышают вероятность загрязнения головных фар, так как фары расположены на небольшом расстоянии от земли, а кругом будет грязь и слякоть. К тому же сам угол наклона у фар меньше, чем у лобового стекла, а значит, и загрязнение их будет происходить быстрее.

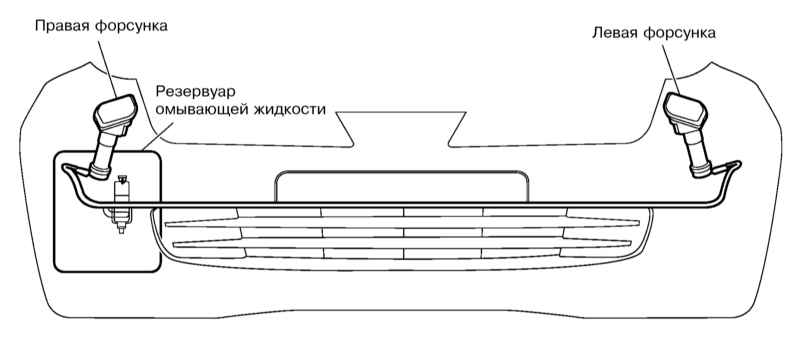

Основные компоненты омывателя
Рассмотрим состав типового устройства на примере ОФ высокого давления, то есть струйного типа.
Конструктивно такой автоаксессуар состоит из следующих элементов:
- насоса, формирующего в момент включения омывателя высокое давление;
- соединительных шлангов;
- ёмкости для хранения запаса рабочей жидкости;
- форсунок;
- управляющего блока.
Опишем особенности устройства и функционирования всех вышеперечисленных компонентов.
Бачок
Нетрудно догадаться, что его основная задача – обеспечить омыватель жидкостью, используемой для очистки стёкол фар. Можно задействовать уже установленный бачок, обслуживающий дворники, который придётся пополнять намного чаще. Но есть и альтернативный вариант – монтаж отдельной ёмкости, для которой нужно найти свободное пространство (а в моторном отсеке с этим всегда проблемы) и надёжно его укрепить, желательно поближе к передней части автомобиля. Нередко такой бачок устанавливают прямо под бампером.
Отметим, что, покупая готовый комплект, не стоит рассчитывать, что в нём будет присутствовать и ёмкость для жидкости – её нужно будет приобретать отдельно.
Насос
Его предназначение – направлять омывающую жидкость в форсунки под определённым давлением. Работа насоса, относящегося к исполнительным механизмам, управляется сигналами, поступающими от БУ.
Соединительные шланги
Именно по ним происходит подача жидкости из бачка к форсункам. Основное требование к шлангам – стойкость к агрессивным веществам (горючему, моторному маслу, антифризу) и способность длительное время работать при повышенном давлении. Чтобы снизить энергетические потери, желательно, чтобы их длина была минимальной, для чего бачок следует размещать поблизости от фар.
Форсунки
Ирония состоит в том, что форсунки, предназначенные для очистки стекла фар от грязи, сами со временем забиваются и требуют проведения очистительных процедур. Именно от этой компоненты зависит, насколько эффективно будет работать омыватель. Большое значение имеет правильность первоначальной установки форсунок, а конструктивные особенности и состояние форсунок определяют расход рабочей жидкости. Блок форсунок может состоять из одного или нескольких объединённых в пул элементов.
Как правило, форсунки монтируются на бампер, который у разных моделей может различаться формой и геометрическими размерами, поэтому приобретать следует комплект, рассчитанный на установку на конкретную форму бампера:
- плоскую;
- сферической формы;
- большой высоты (характерно для внедорожных автомобилей).
Отдельно следует упомянуть о телескопических форсунках. Они устанавливаются под бампером, наружу выглядывает только небольшая часть крышки, что практически не сказывается на экстерьере авто. По сигналу, поступающему от блока управления устройством, приводится в действие гидравлический поршень, который и заставляет сработать телескопическому механизму, выдвигающему форсунку к фарам. По окончании работы омывателя форсунка прячется на своё штатное место.
Хотя это более сложная и дорогая конструкция, считается, что телескопический омыватель работает более эффективно – за счёт выбора оптимального расстояния до поверхности фары и возможности задания требуемого направления форсунок. Отметим, что зимой существует вероятность заклинивания крышки в результате воздействия влаги и низких температур.
Блок управления
Конструкция и принцип работы управляющего блока может быть разным. Самый простой и очень надёжный вариант – использование реле, которое и управляет функционированием насосной установки. Запускается реле кнопкой, располагаемой в салоне. Такая реализация позволяет включать ОФ независимо от работы других систем, в частности, омывателя ветрового стекла, что позволяет сэкономить немалое количество омывающей жидкости.
Второй вариант – подключение омывателя фар к штатной системе. В этом случае отпадает необходимость в установке отдельно кнопки – фары будут очищаться вместе с лобовым стеклом. Монтаж омывателя фар своими руками при таком способе проще, при этом имеется возможность запрограммировать БУ таким образом, чтобы чередовать работу ОС и ОФ. Но в любом случае подобная реализация связана с очевидным перерасходом омывающей жидкости.
Впрочем, в продаже имеются и более интеллектуальные устройства, использующие более совершенные алгоритмы, однако и их стоимость будет намного выше.
Самостоятельная установка
- Снимите с автомобиля бампер.
- Просверлите отверстие в бачке омывателя, установите уплотнительную резинку и насос.
- Протяните шланги в направлении распылителей, установите тройник.
- Наметьте примерное место установки. Струйные форсунки крепятся только к бамперу. Телескопические изделия могут крепиться как к бамперу саморезами, так и к металлическому усилителю бампера. Если корпус форсунок в задвинутом положении не упирается в усилитель, то можно выбрать вариант с саморезами либо с изготовлением специального кронштейна для крепления форсунок к ребрам жесткости бампера. На некоторых автомобилях применить такой вариант нет возможности, так как бампер располагается слишком близко к усилителю. В таком случае выдвижные форсунки крепятся к усилителю таким образом, чтобы в опущенном состоянии декоративные крышки полностью прилегали к бамперу, а в рабочем состоянии диапазон регулировки форсунок позволил направить струю жидкости прямо на область ламп.
- Произведите разметку. Для этого удобней всего наклеить на бампер малярный скотч, обозначить место расположения форсунки, а затем измерить от него расстояние до нескольких точек на фаре. Затем, сняв бампер, максимально точно повторите измерения, чтобы понять, как должны располагаться форсунки в задвинутом положении.
- Установите форсунки на минимальное количество креплений для примерки (при возможности прихватите их клеем). Просверлите отверстие, достаточное до прохождения корпуса распылителя. Если выдвижению ничего не мешает, надежно закрепите форсунку и декоративную крышку.
- Установите шланги;
- Подключите питание, проверьте работоспособность системы, надежность крепления проводов, шлангов.
- Отрегулируйте форсунки.
Подключение питания
В более простом, но не менее функциональном, варианте исполнения для подключения питания используется обычное 4-контактное реле. Силовой «плюс» возьмите непосредственно от АКБ, расположив как можно ближе к батарее предохранитель нужного номинала (как рассчитать номинал предохранителя). От него же подключите и управляющий «плюс». Силовой минус прикрутите на «массу», а провод управляющего «минуса» протяните к кнопке в салоне. Кнопка должна быть нормально-разомкнутой, без фиксации. Один вывод кнопки подключите к управляющему минусу реле, а второй к массе внутри салона. При нажатии кнопки контакты будут замыкаться, провоцируя включение насоса.
Для начала определимся какие вообще бывают омыватели фар, и в чем они отличаются друг от друга:
Устройство омывателя фар высокого давления
В конструкцию подобного изделия входят следующие элементы:
- насос, создающий высокое давление;
- бачок для жидкости;
- шланги соединительные;
- форсунки;
- блок управления с необходимыми комплектующими.
Ниже дано описание всех перечисленных элементов системы.
Бачок
Служит источником жидкости, используемой для очистки фар. С этой целью может применяться как бачок омывателя, входящий в состав автомобиля, так и дополнительный, который надо самостоятельно закрепить в подходящем месте под капотом или бампером. Следует иметь в виду, что в комплект поставки омывателя не входит бачок, который предлагают различные производители. Его придется выбирать самостоятельно.
Насос
Он служит для создания давления омывающей жидкости в системе. Его принцип действия совпадает с тем, как работает насос омывателя переднего стекла. Для начала работы насоса омывателя на него поступают управляющие сигналы.
Соединительные шланги
В данном случае никаких пояснений не требуется, с их помощью соединяются отдельные узлы в единую систему. Единственное пожелание – обеспечить минимальную длину шлангов при соединении всех элементов, что позволит значительно облегчить условия работы всех составных узлов.
Форсунки омывателя фар
Во многом именно то, как работает форсунка, определяет качество работы системы. Она формирует струю, которая смывает грязь с поверхности фар. Точность и правильность установки форсунок служит залогом качественной работы системы, а ее конструктивные особенности определяют расход жидкости. Форсунка может быть как одиночной, так и объединенной, когда несколько штук установлены в отдельный блок.
Любая форсунка крепится на бампер, а так как он может быть какой угодно формы, то и рассчитана она для использования на различных по форме бамперах:
- плоских;
- сферических;
- под высокий бампер (на внедорожниках).
Перечисленные типы форсунок в целом называются стационарные. Как правило, любая форсунка, входящая в этот тип, отличается надежностью и простотой монтажа. Однако есть ещё один, несколько специфический вид – телескопические форсунки. Что они собой представляют, хорошо видно на фотографии ниже Такая форсунка скрыта под бампером, на его поверхности видна только крышка, что практически не влияет на внешний вид автомобиля. По сигналам от блока управления, форсунка, под действием гидравлического поршня, выдвигается из бампера и происходит распыление омывающей жидкости, после чего форсунка убирается под бампер. Подобный принцип работы системы обеспечивает требуемое качество очистки поверхности фар от загрязнений. Достигается это за счет создания оптимального расстояния до стекла и задания нужного направления воздействия струи омывающей жидкости. К недостаткам можно отнести возможность замерзания крышки при пониженных температурах.
Блок управления
Управление омывателем фар может быть организовано разнообразными способами. Самый простой и эффективный вариант – использование отдельной кнопки, которая через реле управляет насосом высокого давления. В таком случае омыватель фар, при необходимости, включается независимо от общей системы, что обеспечивает экономию омывающей жидкости.
Как установить комплект
Теперь расскажу о том, как же подобные устройства устанавливаются. Если у вас уже есть приобретенный универсальный фароомыватель со всеми составляющими, перечисленными выше, тогда можно ознакомиться с инструкцией по монтажу.
Вообще в комплекте к каждому омывателю идет схема от производителя с подробной инструкцией и рекомендациями. Плюс каждая машина имеет свои особенности. Это не позволяет монтировать именно универсальный комплект на все авто по идентичной схеме. Некоторые отличия будут.
Но общий принцип основан на следующем:
- Сначала снимается автомобильный бампер, зачищается и размещается в удобном месте для работы;
- В бачке стеклоомывателя делается отверстие, либо покупается отдельный бачок. Ставится уплотнитель и подключается сам насос;
- От насоса с бачком тянутся шланги к зонам, где будут располагаться распылители. Выбирайте соответствующую длину шланга;
- Нанесите метки, где будут устанавливаться форсунки;
- Если это струйные распылители, их достаточно зафиксировать на бампере;
- Телескопические крепят на бампер саморезами, либо же к усилителю бампера. Тут уже смотрите по ситуации. Не на всех авто можно реализовать подобную схему;
- В зависимости от форсунок и конструкции автомобиля, выполняются отверстия под выдвижные распылители, либо просто крепятся на бампере;
- К форсункам подключаются шланги;
- Все скрепляется хомутами, проверяются все соединения и крепления;
- Выполняется регулировка потока жидкости;
- К насосу подводится питание от бортовой электросети.
Поскольку схема подключения идет в комплекте и она не является универсальной для всех омывателей и машин, то тут никаких конкретных советов давать не буду.
На практике ничего сложного в установке фароомывателей нет. Нужно изначально взять хороший комплект, продумать место монтажа, и выполнить установку, не спеша и не пытаясь нарушить рекомендации производителя. Особенно в отношении электросхемы и подачи питания
Помните про важность хорошей изоляции. Удачи вам!. Спасибо, что читаете нас! Подписывайтесь, оставляйте комментарии и задавайте вопросы, если они у вас есть!
Спасибо, что читаете нас! Подписывайтесь, оставляйте комментарии и задавайте вопросы, если они у вас есть!
(Пока оценок нет)
Подпишитесь на обновления и получайте статьи на почту!
Гарантируем: никакого спама, только новые статьи один раз в неделю!
Омывания фар при помощи веерных форсунок. Что для этого нужно:
Первым делом установка дополнительного насоса. Далее дырявим бампер, предварительно наметив место, ну и трубки прокладываем соответственно. Здесь необходимо учесть пару нюансов.
1)для того чтобы напор струи был одинаковым с обеих сторон, нужно отрезать трубки одинаковой длинны, тем самым уровняв сопротивления. До правой фары запас получился великоват, свернул в кольцо и спрятал под бампер.
2)поскольку форсунки стоят ниже уровня бочка и самотеком вода не убегала, нужно уложить трубку петлей, создав барьер.
Сверху от распылителя необходимо немного подрезать ножом, для того, чтобы задать максимальный угол атаки.
Подрезано и поднято сопло
Самым сложным оказалось закрутить гайки форсунок, так как бампер установлен на машине. Далее электрическая часть. Без мультиметра не обойтись. Реле с предохранителем разместил под рулем.
От реле до насоса нужно протянуть всего один плюсовой провод, минус соответственно от массы под самим насосом.
Сигнал на катушку реле подается от подрулевого переключателя в положении от себя, то есть режим омывания заднего стекла, так как ни щетки, ни мотора щетки, ни даже зеркала заднего вида у меня нет, мной и был выбран именно этот режим. Разобрав, прозвонив и изучив устройство переключателя,
делаем вывод: в момент нажатия от себя +12B появляется на контакте WH.
Помечен красной чертой
Для вас друзья, кто не разобрал мою писанину- схема для наглядности. Рисую схемы от руки по привычке с универа))).
Все провода аккуратно подвязаны и размещены под панелью.
Форсунки довольно мощно бьют, этого вполне достаточно. Смотрим видео омывателя ну и работу ходовых огней.
В общем что я хочу добавить, есть вариант предоставленный мною, а Вы уже сами думайте кому и как лучше.
Автор; Alexander Shlay г.Алма-Ата, Казахстан
Даже самые мощные осветительные приборы не будут освещать дорогу, если загрязнены стекла фар. Рассмотрим, как установить омыватель фар своими руками, чтобы повысить уровень безопасности при движении в ночное время суток.
Щетки на фары для семейства Самар-2
Normal 0 false false false MicrosoftInternetExplorer4
Загорелся идеей поставить очистители фар с щетками на ВАЗ 2115. Стал набирать информацию по этому направлению через различные источники и вот что выяснил. Изначально машины комплектовались дворниками на фарах. Это и вольво/сабы и ауди (100 в 44 кузове V8) и мерседес 124 ну и отечественные Нива, АЗЛК 2140, ВАЗ 2107, ВАЗ 2108, ВАЗ 2109, ВАЗ 2110 ну и т.д.. Процесс эволюционного отмирания щеток на фарах отечественных машин я до конца не выяснил, но предполагаю, что наши конструкторы отказались от лишнего геморроя для них. С иностранными автомобилями ситуация несколько иная. Все было хорошо пока не появился ксенон. Из-за высоких требований к светорассеянию стекла оказалось проще заменить стекло фар на поликарбонат. А вот его тереть дворниками уже нельзя по понятным причинам. А мыть фары с ксеноном обязательно, поскольку они тоже имеют свойство загрязняться. Вот и стали ставить омыватель. НО. Температура поверхности поликарбоната ксеноновой фары гораздо ниже, чем стеклянной с галогеном, поэтому грязь присыхает к стеклянной галогеновой фаре гораздо круче.
Что входит в омыватель фар?
Специалисты советуют подбирать такой вариант, который будет идеально подходить под форму и размер оптики. На современном рынке все чаще приобретаются такие разновидности конструкции, как щеточная и струйная. Именно первый вариант имеет множество сходств с привычными дворниками. Вот только для такого механизма характерно несколько весомых минусов. Речь идет о сложном монтаже и не продолжительном сроке эксплуатации, так как в основе присутствуют компоненты, подверженные износу.
Через форсунки происходит подача определенного объема жидкости, которая в дальнейшем распределяется по поверхности фар. Благодаря щеткам происходит удаление потеков грязи. Если транспортное средство оснащено пластиковой оптикой, то подобная конструкция способна значительно поцарапать поверхность, что негативно отразится на прозрачности линзы. Принцип действия струйного омывателя основывается на возможности удаления загрязнений путем направления струи жидкости, которая подается под определенным давлением. По этой причине такой вариант имеет большую популярность среди современных владельцев авто.
