Как доработать ДАД Лачетти Переносим штуцер на 4 цилиндр
Как проверить ДАД
Воздуха стало больше, а он имеет свойство растягиваться. Поэтому показания начинают запаздывать, а форсунки позже открываться. Трубки и трёх фильтров оказалось много, получился провал при нажатии на педаль газа.
Стал экспериментировать. Нормальные варианты получились такими: Но по параметрам двух одинаковых датчиков не бывает и на вкус и цвет — товарищей. Поэтому кому-то нужно большее запаздывание, кому-то меньшее, а кому и ничего не. Меня сейчас устраивает одна трубка 30 см.
Сейчас сижу и пишу ответ на комментарий. И пришла мысль в голову, что не у всех есть возможность переставит штуцер подсоединения ДАД своими руками. Ничего страшного. Можно использовать родной, но увеличить задержку при помощи трубочки от ВД и фильтров. Если нет трубочки, шевроле клан датчик абсолютного давления ставьте больший объём фильтров перед ДАД. Кого как устраивает. Главное, чтобы не было провала. Если почувствовали провал на холодной машине, значит уберите один фильтр.
В общем — хозяин барин, экспериментируйте — и кому как нравится. Объёмом фильтров можно только регулировать задержку впрыска при нажатии на педаль газа. А при переносе штуцера результат будет на всех режимах. Вот уже 2 недели езжу по другой схеме. Шевроле клан датчик абсолютного давления хотел попробовать вставить тройник и разделить разряжение в ДАД и в добавочном бензиновом фильтре.
Если поразмыслить, то теоретически нет никакой разницы — врезать фильтр в трубку ДАД или разделить их тройником. Не шланг, а именно провод. Дефект плавающий, СЕ и мотор-тестер могут показать полную исправность автомобиля.
После обездвиживания машины, спустя какое то время, ДАД способен шевроле клан датчик абсолютного давления и вести себя как исправный. Неисправность ДАД слишком похожа на неисправность бензонасоса 3. ДАД способен Ваш автомобиль обездвижить до состояния эвакуатора. В общем вот такие симптомы. Место нахождение датчика в авто Поменял сам, сложностей никаких.
Как проверить датчик абсолютного давления
Нужен ключ шевроле клан датчик абсолютного давления 10, откручивает крепежный болт, снимаем трубку и отсоединяем разьем. Отключаем отрицательный вывод аккумуляторной батареи. Как это сделать, можно посмотреть в видео, либо в статье проблема трёх масс Лачетти От колодки ЭБУ к колодке ДАД идут три провода, которые нам необходимо проверить: Если значения показаний изменяются, то это значит, что в проводке присутствует не надёжный контакт и необходимо разделать жгут проводов и найти проблемное место.
Если на этом этапе проблема не обнаружена, тогда необходимо замерить напряжения на датчике.
Включаем зажигание, но двигатель не запускаем. Переводим мультиметр в режим измерения постоянного напряжения до 20 В. Если щупы не влазят в разъём, то можно воспользоваться обычными канцелярскими скрепками, вставив их в разъём, а к ним подключить наши щупы. Вольтметр должен показывать напряжение примерно 4,9 В.
Это значит, что питание на датчик приходит. Напряжение должно составлять примерно 3. На прогретом двигателе в режиме холостого хода и с выключенными потребителями кондиционер, подогрев заднего стекла, шевроле клан датчик абсолютного давления и.
При открытии дроссельной заслонки, напряжение должно повышаться, а затем понижаться. Также необходимо проверить трубку от датчика к впускному коллектору на забитость и наличие конденсата. А сам штуцер на коллекторе проверить на забитость маслом из системы вентиляции картера Если трубка продувается, проводка целая, питание приходит, а ДАД работает не корректно, либо, вообще, не работает, то скорее всего ему пора на свалку.
Ремонт
После диагностики неисправности ДАД, приступают к ее устранению. При мелкой поломке, поддающейся ремонту, прибор оставляют. Если прибор выдает неправильные показания – необходима его полная замена. Конструкция датчика на проведение ремонта не рассчитана, и все действия, направленные мастером на устранение неисправностей, проводятся на его страх и риск. Но стоимость нового прибора достаточно высока, и все манипуляции в случае успеха становятся оправданными.
Ремонт датчика осуществляют в определенной последовательности:
- Ножом или другим острым инструментом снимают крышку прибора, после чего выявляют местонахождение неисправности.
- Контакты чистят от загрязнений и ржавчины, проверяют надежность их соединения, а после чистки просушивают, заливают силиконовым герметиком, и снова сушат. На собранном приборе герметиком заделывают все стыки.
- Прибор устанавливают на автомобиль и проверяют его исправность. Быстрый запуск двигателя и его ровная работа означают исправность прибора. Если ремонт не принес ожидаемых результатов – датчик меняют на новый.
Источник
Проверка датчика абсолютного давления
Во-первых, убедитесь, что разрежение в коллекторе двигателя на холостом ходу соответствует техническим характеристикам. Вакуум может быть необычно низким из-за подсоса воздуха, задержки зажигания, ограничения выхлопа (засоренный катализатор) или утечки EGR (клапан EGR не закрывается на холостом ходу).
Слабое разрежение на впуске или избыточное противодавление в выхлопной системе могут обмануть датчик MAP, указывая на наличие нагрузки на двигатель. Это может привести к обогащению топливной смеси.
С другой стороны, ограничение на впуске воздуха (например, загрязнённый воздушный фильтр) может привести к превышению нормальных показаний вакуума. Это приведет к тому, что MAP сенсор будет передавать сигнал о низком уровне нагрузки и, возможно, к состоянию обедненной смеси.
Исправный ДАД должен показывать атмосферное давление при повороте ключа зажигания до запуска двигателя. Это значение можно посмотреть с помощью диагностического сканера или адаптера ELM327 с программой Torque и сравнить с фактическим показанием атмосферного давления, чтобы увидеть, совпадают ли они. Текущее атмосферное давление можно посмотреть на сервисе Яндекса.
Проверьте вакуумный шланг датчика на наличие изломов или утечек. Затем используйте ручной вакуумный насос, чтобы проверить сам ДАД на герметичность. Датчик должен держать вакуум. Любая утечка говорит о необходимости замены MAP сенсора.
Неполадка датчика давления, потеря сигнала из-за проблем с проводкой или сигнал датчика, выходящий за пределы нормального напряжения или диапазона частот, обычно устанавливают диагностический код неисправности (DTC) и включают индикатор Check Engine.
Проверка сканером OBD2
На автомобилях после 1996 года могут диагностироваться коды ошибок OBD II с P0105 по P0109. Это будет указывать на неисправность в цепи датчика MAP.
- P0105 — Неисправность цепи датчика абсолютного давления.
- P0106 — Сигнал ДАД вне диапазона.
- P0107 — Низкое давление в коллекторе.
- P0108 — Высокое давление в коллекторе.
- P0109 — Прерывистый сигнал цепи датчика абсолютного давления.
Выходное напряжение MAP датчика можно считывать в реальном времени и сравнивать со спецификациями. По сути, вы должны увидеть быстрое и резкое изменение сигнала датчика давления, когда дроссель на холостом ходу открывается и закрывается. Отсутствие изменений будет указывать на неисправность датчика или проводки.
Если показания датчика низкие или отсутствуют совсем, нужно проверить опорное напряжение, приходящее на датчик. Оно должно быть очень близко к 5 вольтам. Также проверьте заземление. Если опорное напряжение низкое — проверьте жгут проводов и разъём, возможен плохой контакт, повреждение или коррозия.
Диагностические сканеры также отображают «рассчитанное значение нагрузки», которое можно использовать для определения, работает ли датчик MAP или нет.
Значение нагрузки рассчитывается с использованием входных данных от ДАД, датчика положения дроссельной заслонки (ДПДЗ / TPS), ДМРВ и частоты вращения двигателя. Значение должно быть низким на холостом ходу и высоким — когда двигатель находится под нагрузкой. Отсутствие изменения значения или превышение нормальных показаний на холостом ходу может указывать на проблему с датчиком абсолютного давления, ДПДЗ или ДМРВ.
Проверка мультиметром
Датчик давления также может быть испытан на стенде путем подачи вакуума с помощью ручного вакуумного насоса. Выходной сигнал должен падать, начиная с 5 вольт опорного напряжения. Вместо насоса можно использовать пустой медицинский шприц через шланг.
Таблица для проверки датчика давления аналогового типа:
| Приложенный вакуум, мБар | Напряжение, вольт | Показания ДАД, Бар |
|---|---|---|
| 4.3 – 4.9 | 1.0 ± 0.1 | |
| 200 | 3.2 | 0.8 |
| 400 | 3.2 | 0.6 |
| 500 | 1.2 – 2.0 | 0.5 |
| 600 | 1.0 | 0.4 |
Таблица показаний ДАД атмосферного двигателя:
| Состояние | Напряжение, вольт | Показания ДАД, Бар | Вакуум, Бар |
|---|---|---|---|
| Полностью открытый дроссель | 4.35 | 1.0 ± 0.1 | |
| Зажигание включено | 4.35 | 1.0 ± 0.1 | |
| Холостой ход | 1.5 | 0.28 – 0.55 | 0.72 – 0.45 |
| Двигатель остановлен | 1.0 | 0.20 – 0.25 | 0.80 – 0.75 |
Таблица показаний ДАД турбированного двигателя:
| Состояние | Напряжение, вольт | Показания ДАД, Бар | Вакуум, Бар |
|---|---|---|---|
| Полностью открытый дроссель | 2.2 | 1.0 ± 0.1 | |
| Зажигание включено | 2.2 | 1.0 ± 0.1 | |
| Холостой ход | 0.2 – 0.6 | 0.28 – 0.55 | 0.72 – 0.45 |
Выходное напряжение аналогового датчика MAP может быть измерено непосредственно с помощью мультиметра или осциллографа. Частотный сигнал цифрового ДАД также может быть считан с помощью цифрового мультиметра, если он имеет функцию измерения частоты, или осциллографа. Измерительные провода приборов должны быть подключены к сигнальному выводу и заземлению.
Источник
Назначение и принцип работы ДАД
Во время работы двигателя происходит постоянное изменение мощности, которое зависит от подачи топливной смеси путём открывания/закрывания дроссельной заслонки. Датчик фиксирует фазы колебания давления в зависимости от нагрузки и передаёт их на ЭБУ.
Таким образом топливная смесь обогащена кислородом в соответствии с нормативным значением независимо от перепадов нагрузки. Это необходимо для её полного сгорания в цилиндрах и эффективной работы двигателя.
ДАД имеет простую конструкцию из нескольких элементов:
- Корпус.
- Вакуумная камера с блоком замера давления.
- Высокочувствительная мембрана с тензорезистором.
- Импульсный усилитель.
- Разъём штуцера и электрические выводы.
В процессе поступления воздуха в камеру датчика, образуется разница давлений, срабатывает мембрана и через тензорезистор передаёт импульс на блок-контроллер ЭБУ.
Как устроен датчик турбонаддува?
Датчик давления надува устанавливается непосредственно между турбокомпрессором и впускным коллектором. Он служит для контроля за давлением наддува и по его показаниям электронный блок управления делает выводы о потребностях силового агрегата в нагнетаемом воздухе.
Датчик турбонаддува
На сегодняшний день производство этих датчиков осуществляется по двум технологиям: микромеханической и толстопленочной. Первая является наиболее совершенной и прогрессивной. Большинство этих устройств сегодня построены именно по этой технологии. Основным элементами в данном случае являются чип, выполненный из кремния, диафрагма, а также четыре тензорезистора, расположенные непосредственно на ней. Когда на эту диафрагму оказывается давление, она изгибается. Вследствие ее механического растяжения тензорезисторы начинают менять свое сопротивление. Пропорционально ему происходит изменение напряжения. Для большей чувствительности терморезисторы соединяются между собой по особой мостовой схеме. Электросхема чипа увеличивает мостовое напряжение, которое на выходе составляет от одного до пяти вольт. Анализируя величину этого напряжения, электронный блок управления двигателем дает оценку давлению во впускном коллекторе. Чем больше напряжение, тем выше давление воздуха.
Если мотор не заведен, то величина давления во впускном коллекторе равняется величине атмосферного давления. В момент запуска силового агрегата во впускном коллекторе образуется разряжение или вакуум. Когда двигатель работает с открытой дроссельной заслонкой давление во впускном коллекторе начинает сравниваться с атмосферным.
Выход из строя датчика может привести к отключению турбонаддува. Однако для точной постановки правильного диагноза необходимо провести грамотную диагностику. Вполне возможно, что неисправен не датчик, а сама турбина. В этом случае будет необходима ее замена.
Проверка датчика турбонаддува
Силовые агрегаты с турбонаддувом должны быть оборудованы специальным датчиком, который следит за отклонениями давления наддува. Для того чтобы в нужный момент времени ограничить это давление, электронный блок управления двигателем приводит в действие специальный электромагнитный клапан, который способен устанавливать разряжение.
Давление наддува должно контролироваться абсолютно у всех турбированных двигателей, поскольку этот показатель влияет на правильное наполнение цилиндров, а также на развиваемую мощность, величину крутящего момента и химический состав отработавших газов. Проверка точности показаний датчика давления наддува производится на незаведенном силовом агрегате в момент между включением зажигания и запуском мотора. В процессе проверки сопоставляют значения, полученные с датчика давления наддува турбины и датчика атмосферного давления. В результате сравнения этих показателей получают так называемое дифференциальное давление, которое в норме не должно превышать определенного предела. Если это предел не превышен, то датчик давления наддува можно считать полностью исправным.
Как почистить ДАД
Во время работы устройство постепенно зарастает грязью, снижающей чувствительность диафрагмы. Из-за этого могут наблюдаться симптомы, указывающие на неисправность ДАД. Чтобы очистить его от загрязнений, необходимо произвести демонтаж.
В зависимости от того, какой модели автомобиль, расположение датчика меняется. Если двигатель турбированный, то таковых может быть два, один из которых будет находиться на турбине, а второй на впускном коллекторе. Для крепления в любом случае будут использоваться болты — один или два в зависимости от конструкции.
Чтобы прочистить датчик, следует запастить карбклинерами или аналогичными чистящими средствами
Сначала приводится в порядок корпус, а затем осторожно очищаются и контакты
Наибольшее внимание уделяется уплотнительному кольцу и диафрагме. С ними требуется быть осторожным, главное — не допустить повреждений
Достаточно вбрызнуть некоторое количество чистящего состава, а затем вылить его с удаленными загрязнениями.
Очистка позволяет вернуть чувствительность сенсорам, и если проблема была только в загрязнении, диагностика покажет, что датчик в полном порядке, а двигатель будет работать в стандартном режиме. Если манипуляции не помогли, следует приобрести новый прибор на замену.
Краткая история
Школа автодиагностики Алексея Пахомова начала работу в 2011 году. Основным направлением деятельности было выбрано производство обучающих видеокурсов. Самый первый курс «Диагностика бензиновых двигателей» имел такой значительный успех, что было решено продолжить работу в этом направлении. В результате был разработан широкий портфель видеокурсов, посвященных автодиагностике.
Сегодня школа вышла на качественно новый уровень. На платформе дистанционного обучения «Прометей» создана целая система по подготовке специалистов автосервиса в области диагностики двигателей и электронных систем автомобиля. Выпускниками, не теряющими связь со школой, стали более 2300 специалистов из разных городов России, ближнего и дальнего зарубежья. Статьи, которые будут размещаться в журнале «АБС-авто», по существу, являются переформатированными для печати видеоматериалами, подготовленными специалистами школы для известного профессионального российского журнала.
В своих обучающих курсах я почти не касался одного измерительного датчика, применяемого в мотортестерах. Речь идет о датчике давления/разрежения, имеющего предел примерно ± 1 Bar. В разных мотортестерах этот датчик имеет различные названия, но давайте в нашем разговоре будем называть его просто «датчик разрежения», потому что чаще всего измерять с его помощью приходится именно разрежение, т.е. давление ниже атмосферного.
Технические характеристики BMP280
К основным техническим характеристикам можно отнести следующие:
- Напряжение питания: 1.71V – 3.6V;
- Интерфейс обмена данными: I2C или SPI;
- Ток потребления в рабочем режиме: 2.7uA при частоте опроса 1 Гц;
- Диапазон измерения атмосферного давления: 300hPa – 1100hPa (±0.12hPa), что эквивалентно диапазону от -500 до 9000 м над уровнем моря;
- Диапазон измерения температуры: -40°С … +85°С (±0.01°С);
- Максимальная частота работы интерфейса I2C: 3.4MHz;
- Максимальная частота работы интерфейса SPI: 10 МГц;
- Размер модуля: 21 х 18 мм;
Советы по выбору и применению
При выборе датчика для своих потребностей нужно учитывать такие факторы:
- Наличие воздействий на оборудование извне (электромагнитные поля, вибрации, агрессивная среда).
- Диапазон измеряемой величины.
- Температурные показатели измеряемого воздуха и окружающей среды.
- Точность требуемых замеров.
- Целесообразный тип выходного сигнала.
- Влажность помещения, где будет установлен прибор.
Также, необходимо учесть вид измеряемого давления, его разброс, класс защиты прибора и материал корпуса.
Симптомы неисправности датчика
Не слишком заковыристая конструкция датчика в новых автомобилях может дополняться слоем специального геля, который служит своеобразной защитой чувствительного элемента, что несколько продлевает срок его службы. Тем не менее, датчик может выйти из строя, о чем скажут такие симптомы:
- Растёт расход бензина. Это может быть связано с тем, что датчик не работает вовсе или же выдаёт некорректные данные ЭБУ, которое предполагает, что давление в коллекторе стабильное и продолжает подавать топливо в больших количествах, чем это необходимо на самом деле.
- Пропадает динамика на фоне растущего расхода, причём если разгон не улучшается после полного прогрева мотора, вероятнее всего, нужно ехать на диагностику.
- Из-за постоянного перелива бензина в районе дроссельной заслонки может сохраняться стойкий запах топлива.
- Плавающие или неконтролируемые холостые обороты.
- Провалы на переходных режимах, при трогании с места, переключении передач и перегазовках.
Что нужно искать в неисправном датчике MAP?
Неисправный MAP повлияет на соотношение воздух/топливо в двигателе. Если состав смеси не верный, то возможно детонационное горение. Если детонация продолжается в течение длительного времени, то внутренние части мотора (такие как поршни, кольца) будут повреждены, и это в итоге приведёт к катастрофическому отказу
Обратите внимание на эти предупреждающие события:
- Богатый состав: неровный холостой ход, перерасход топлива, чёрный дым, плохое ускорение и сильный запах несгоревшего топлива (особенно на ХХ);
- Бедный состав: работа волнами, заглохание, недостаток мощности, слабое ускорение, «чихание» обратный выброс на впуск, перегрев нейтрализатора;
- Детонация и пропуски воспламенения;
- Лампы неисправности в системе управления двигателя (Check Engine).
Ремонт мотора — это гораздо больше хлопот, чем замена датчика, поэтому, если ваш двигатель имеет какие-либо из вышеперечисленных симптомов, проведите диагностику датчика MAP.
Датчик на впускном коллекторе: виды и особенности
Среди существующих разновидностей датчиков давления на авто можно выделить устройства, которые отличаются: • по типу выходного сигнала; • по совместимости с типом двигателя (атмосферный и турбо мотор).
Как и многие другие датчики, ДАД бывают аналоговыми и цифровыми. 1. В случае с аналоговым устройством, сигнал аналогового типа формируется от тензорезисторов, далее передается на ЭБУ и обрабатывается. Такие датчики почти не встречаются на авто по причине того, что для работы с аналоговым устройством необходим особый блок управления. 2. Цифровой ДАД получил широкое распространение. Основное отличие от аналогового решения – в конструкцию датчика интегрирована схема, которая самостоятельно преобразует аналоговый сигнал в цифровой, после чего готовый сигнал передается на ЭБУ. При этом датчики такого типа совместимы с подавляющим большинством ЭБУ автомобилей.
Также обособленным вариантом считаются датчики T-MAP. Такой датчик является комбинированным решением, когда датчик давления и температуры (терморезистор) объединены в одном устройстве.
Датчик данного типа измеряет не только давление, но и температуру воздуха, что позволяет производить более точные замеры и влиять на работу систем автомобиля (например, управлять интеркулером на турбомоторах). Еще добавим, что датчики давления в авто могут стоять не только на двигателе, но и в других системах (например, пневмоподвеска).
Как проверить ДАД самостоятельно
Если быть до конца честным, то стоит отметить, что датчик имеет мега надёжную конструкцию и очень редко выходит из строя. Но, к сожалению, таких лестных слов я не могу сказать о его проводке. По крайней мере на Шевроле Лачетти.
Я не знаю через какое место и у кого вылезла идея сделать таким образом проводку такого важного датчика. Дело в том, что два из двух проводов питания датчика имеют на своём пути сщалки, что со временем может попить не мало крови у бедного владельца автомобиля
Поэтому при проверке ДАД необходимо уделить большее внимание именно проводке, а не самому датчику. Чем можно проверить ДАД?
Чем можно проверить ДАД?
Способов проверки много, но нам нужны только простейшие и без специального оборудования. Правильно? Я думаю — да!
Поэтому остаётся только два варианта:
- при помощи компьютерной диагностики
- при помощи мультиметра
Замена неисправного датчика абсолютного давления ДАД
Если после диагностики выясняется, что ДАД на Ланосе неисправен, значит его необходимо заменить. Процедура замены не трудная, и занимает минимум времени. Перед заменой понадобится купить новый ДАД. Инструкция по замене имеет следующий вид:

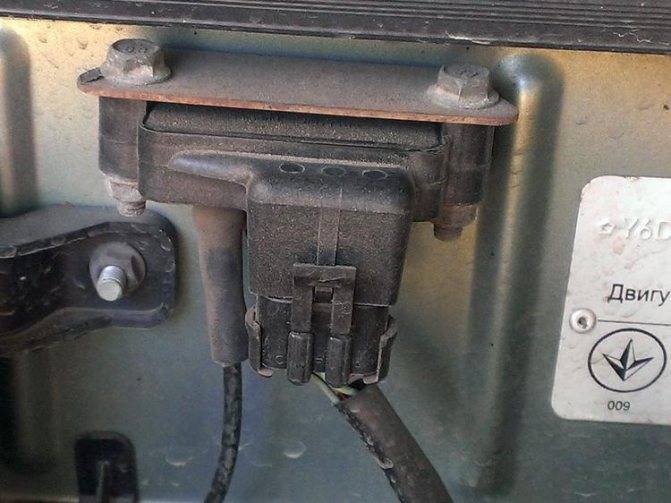

- Где находится устройство на автомобиле Ланос, уже упоминалось в материале выше. Перед проведением работ вовсе не обязательно снимать минусовую клемму с аккумулятора, так как вероятность создания короткого замыкания исключена
- Первым делом нужно от датчика отсоединить фишку с проводами
- Далее отсоединяется вакуумный шланг на самом элементе
- Используя два гаечных ключа на «10», следует выкрутить гайки крепления
- Извлекать болты из посадочных мест не нужно, так как после вывинчивания гаек, мап-сенсор может быть демонтирован
- Если возникают трудности с вывинчиванием двух гаек, чтобы снять ДАД, тогда можно вывинтить один болт крепления кронштейна. Он находится в нижней части в области подключения фишки с проводами
- Вместо неисправного устройства, необходимо установить новый ДАД, и выполнить его подключение в порядке обратном снятию
Процесс замены ДАД на Ланосе 1,5 не трудный, и после проведения таких действий, можно обнаружить исчезновение дефектов работы двигателя, которые возникали с неисправным элементом.
Как устроен датчик температуры и давления воздуха?
Конструкция датчика имеет в себе:
- атмосферную камеру, связанную с впускным коллектором;
- вакуумную камеру;
- электронный чип;
- диафрагма;
- 4 тензорезистора.
Отдельно стоит датчик температуры воздуха, но его температура обрабатывается одновременно с информацией с ДАД.
В результате работа детектора выглядит следующим образом:
- всасываемый воздух оказывает давление на диафрагму, изгибая ее;
- в установленных на диафрагме тензорезисторах меняется сопротивление и происходит пьезорезистивный эффект;
- относительно сопротивления меняется и напряжение
- полупроводники, соединенные мостом весьма чувствительны, а электрическая схема еще и усиливает напряжение, увеличивая его на 1-5В.
- в результате в ЭБУ поступает значение выходного напряжение соответствующее давлению в измерителе.
Итог
Львиная доля неисправностей в двигательной системе происходит из-за неисправностей в работе этого детектора. В отличие от ДТОЖ, о неисправности ДАД никто лишний раз не сообщит, однако его проблемы достаточно хорошо ощущаются во время вождения автомобиля.
Чем раньше вы заметите проблему, тем быстрее сможете спасти двигатель от износа. Прислушиваться к движку и лишний раз открывать капот и проверять всё нет смысла. Элементарный перерасход топлива бывалый водитель обнаружит достаточно быстро. Переключение передач, сопровождаемое вдавливанием вас в сиденье, как в популярных фильмах также ощущается без особых ухищрений.
Следите за автомобилем и своевременно обновляйте выходящие из строя элементы.
