Устанавливаем новый кран
Кран печки располагается не на всех автомобилях ВАЗ-2110. Если ваш автомобиль был выпущен недавно, то, возможно, этот элемент не был установлен. В некоторых автомобилях может присутствовать модифицированный кран печки ВАЗ-2110.
Регулирование этого устройства производится дистанционным способом, чего не скажешь о процессе замены. Каждый владелец ВАЗ-2110 должен тщательно следить за состоянием клапанов, что позволит своевременно выявлять и устранять утечки.
Основные рабочие процессы
Чтобы выполнить замену старого крана на новый, потребуется собственно новый элемент и ключи на 7 и 10. Замена крана печки осуществляется по следующей схеме:
Сливаем охлаждающую жидкость.
Находим на отопителе два шланга, которые закрепляются при помощи хомутов. Один служит для оттока жидкости, а другой обеспечивает её подачу. Откручивать хомуты полностью не имеет смысла, достаточно будет немного ослабить их и легко демонтировать.
Кран отопителя ВАЗ-2110 может требовать замены из-за разгерметизации. В этом случае имеется большая вероятность вытекания охлаждающей жидкости в салон. Если такая ситуация имеет место, то под ковриком возле переднего сидения пассажира будет находиться лужа, а в салоне будет присутствовать характерный запах.
Продолжим работу по замене крана. На этом этапе необходимо открутить пару болтов. Здесь пригодится ключ на 7. Это позволит снять уплотнитель
При откручивании болтов не помешает аккуратность и осторожность, поскольку крепление сделано из пластмассы, а на резьбе могут появляться сбои.
С ящика снимаем корпус.
На воздуховоде располагается гайка кронштейна, которая также подлежит демонтажу. На этом этапе понадобится ключ гаечный на 10.
На корпусе отопителя располагаются зажимы, их нужно будет отсоединить.В первую очередь отсоединять стоит правый воздуховод, который за счёт своей специфической конструкции может быть немного сложен, что облегчит работу.На гибком тросе располагается скоба с креплением, которое достаточно будет немного ослабить.На кране печки на ВАЗ-2110 располагается две гайки, которые служат креплением. Для их удаления удобно использовать гаечный ключ на 10. За счёт болтов кран крепится к радиатору. В некоторых машинах можно встретить пластмассовый бачок, который крепится за счёт закладных гаек
Нижняя гайка в такой конструкции часто выпадает, поэтому осторожность и внимательность лишними не будут. При сборке приспособления с такой конструкцией потребуется отсоединить пару пружин, за счёт которых корпус вентилятора крепится с той стороны, где располагается кран
Остаётся только немного опустить корпус, давя на него вниз, и наживить гайку болтов.Теперь кран можно легко снять и поставить на его место новую модель.Сборка осуществляется по такой же схеме, но в строго обратном порядке. Желательно все прокладки заменить на новые. Стоят они совсем недорого, зато отопление автомобиля будет меньше досаждать вам своей некачественной работой. Чтобы сцепление было максимальным, можно использовать специальные герметичные средства.Завершает нашу работу заливка охлаждающей жидкости в систему. После этого запускаем автомобиль и доводим показатель температуры до 90 градусов. Открываем кран и смотрим на возможные протечки. При отсутствии таковых можно считать замену крана завершённой.
Теперь вы не только знаете, где находится и как открыть краник печки на ВАЗ-2110, но и можете самостоятельно заменить его на новый. Выполняя эту работу впервые, могут возникать сложности, да и времени потребуется немного больше. Зато в дальнейшем вы уже будете знать, как разбирается отопительная система вашего автомобиля и сможете быстро устранить проблемы другого характера.
Замена печки ВАЗ 2107
Если причина поломки в самом радиаторе печки, придется его снимать для замены или ремонта. Порядок действий при демонтаже такой:
- Отключаем «минусовую» клему аккумулятора;
- Перед тем, как отключить патрубки радиатора печки, слить антифриз из системы;
- Найти хомуты, которыми крепятся патрубки печки, снять их;
- Снять патрубки;
- Снять резиновый уплотнитель с перегородки моторного отсека;
- Демонтируем «торпеду» в салоне и отключаем все провода что идут на прикуриватель, часы и т.д..
- Открутить крепеж на приводе крана и снять трос привода;
- Отверткой отжать скобы крепления кожуха вентилятора. Кожух снять или сдвинуть вниз и вправо, это даст возможность извлечь радиатор печки;
- Извлекаем радиатор печки.
Вынимаем радиатор печки
Если описания демонтажа Вам показался сложным, ниже, на видео, Вы можете наглядно посмотреть, как происходит весь процес пошагово.
Снятый радиатор необходимо промыть, проверять, а затем ремонтировать или менять на новый. Установка нового радиатора производится в обратной последовательности. После установки и залива антифриза двигатель должен поработать на высоких оборотах, чтобы ушли воздушные пробки из системы охлаждения.
Инструкция по замене своими руками
Замена теплообменника состоит из двух этапов: снятия старого агрегата и установки нового аппарата.
Для процедуры следует подготовить следующие инструменты и материалы:
- крестовую отвертку;
- набор ключей;
- герметик;
- тару для слива рабочей жидкости, можно использовать 5-литровый бутыль для воды;
- новый теплообменник;
- чистую ветошь.
1. Снимаем шланги с патрубков.
2. Отсоединяем тросик крана.
3. Извлекаем теплообменник с трубками.
Кроме того, нужно запастись охлаждающей жидкостью и двумя резиновыми прокладками.
Особенности демонтажа
Перед тем, как снять радиатор печки на ВАЗ 2107, нужно из отопительной системы слить антифриз. Для этого машину лучше установить на эстакаду, смотровую канавку или другое приспособление, которое позволит добраться до сливной пробки. Чтобы жидкость стекла быстрее, двигатель желательно прогреть.
Процедура демонтажа состоит из следующих шагов:
- Для слива антифриза откручиваем крышку на радиаторе и расширительном бачке.
- Спустившись под машину, нужно подставить тару под блок цилиндров и, открутив сливную пробку, сливаем жидкость из системы. Когда ОЖ полностью стечет, можно закручивать пробку обратно.
- В моторном отсеке нужно ослабить с помощью отвертки крепления хомутов, удерживающих патрубки отопительной системы. Затем отсоединяем оба шланга и трубки крана печки. Вылившуюся жидкость вытираем ветошью.
- Далее работы выполняются в салоне. Нужно демонтировать полку магнитолы. Для этого выкручиваются два самореза.
- После демонтажа полки будет доступен кран отопителя. Ключом выкручиваем крепление троса и убираем свободный конец в сторону.
- Кожух отопителя состоит из двух частей, которые скреплены двумя стальными скобами. Отстегиваем скобы и снимаем нижнюю часть корпуса.
- Теперь радиатор можно аккуратно вытянуть вместе с краном отопителя.
- Затем откручиваем кран печки и осматриваем прокладку. Если она негодная, то заменяем ее новой.
- Открутив два болта входного патрубка, осматриваем прокладку. Также следует проверить работоспособность крана и заменить его, если он неисправен.
Процесс замены
Чтобы избежать протечек в ближайшее время, следует заменить патрубки и прокладки на новые изделия.
Замена и установка радиатора отопления ВАЗ 2107 выполняется в обратной последовательности:
- Нанеся герметик на прокладку, нужно подсоединить входной патрубок к крану.
- Далее кран прикручивается к теплообменнику. Между ними также необходимо установить новую резиновую прокладку. После установки тросика его нужно отрегулировать, чтобы кран полностью открывался и закрывался с помощью рычага управления.
- Теперь устанавливаем новое устройство на штатное место. Установив прокладку, прикручиваем агрегат.
- Затем присоединяем шланги и затягиваем хомуты крепления.
- Проверив, чтобы пробка на сливном отверстии была закручена, заливаем антифриз в систему. При заливке кран отопителя должен быть открыт, чтобы ОЖ попала в теплообменник.
- Далее закручиваем крышки на теплообменнике и расширительном бачке.
После установки агрегата нужно завести мотор и дать ему поработать, пока он не достигнет рабочей температуры. Не заглушая двигатель необходимо проверить все соединения на наличие течи. Также нужно проконтролировать уровень ОЖ. Если он не отвечает норме, доливаем до необходимого уровня.
При отсутствии нареканий на работу системы отопления нет, подсоединяем тросик к крану отопителя, закрепляем скобами кожух. Устанавливаем на прежнее место полку магнитолы.
Ремонт и замена отдельных элементов системы отопления
Помимо радиатора, в систему отопления входят вентилятор с электродвигателем, кран и блок управления.
Электродвигатель вентилятора
Электродвигатель печки считается одним из самых слабых мест ВАЗ 2107. Это обусловлено материалом втулок, на которых вращается ротор. При износе этих втулок работа вентилятора сопровождается характерным свистом. Это происходит через два-три года эксплуатации автомобиля. Электродвигатель можно привести в рабочее состояние с помощью чистки и смазки. Однако через непродолжительное время снова появится свист со стороны вентилятора печки. Специалисты в таких случаях рекомендуют заменить штатный электродвигатель на новый — подшипниковый. В результате свист пропадёт, а надёжность узла увеличится. Процесс замены связан с определёнными трудностями, так как расположен электродвигатель в довольно труднодоступном месте. Тем не менее после установки подшипниковый моторчик гарантированно проработает несколько лет.
Заводской электродвигатель вентилятора печки ВАЗ 2107 обычно меняют на подшипниковый
Кран отопителя
Кран отопителя меняется при заклинивании, протекании и в других случаях, когда его ремонт невозможен. Специалисты рекомендуют в этом случае устанавливать керамический кран.
Металлический кран отопителя обычно открывается осенью и закрывается весной. В периоды простоя он может закиснуть, покрыться накипью и просто выйти из строя. Результат может быть крайне неприятным для автовладельца. Эти недостатки отсутствуют у керамического крана. На керамике практически не накапливается накипь, и она не подвержена коррозии. В результате даже после длительного простоя кран отопителя будет находиться в работоспособном состоянии.
Штатный кран печки ВАЗ 2107 часто меняют на керамический
Блок управления
Управление системой отопления осуществляется из салона ВАЗ 2107 несколькими рычагами на панели приборов, связанными с управляемыми элементами гибкой тягой (стальной проволокой). С помощью этих рычагов можно:
- регулировать степень открытия воздушных заслонок;
- открывать и закрывать кран отопителя;
- распределять воздушные потоки между лобовым и боковыми стёклами;
- осуществлять забор воздуха из подкапотного пространства.
Каждый из рычагов блока управления отвечает за работу определённого узла
Кроме этого, имеется ещё и нижняя заслонка (воздухораспределительная крышка), которая управляется специальным рычагом, расположенным под панелью приборов со стороны водителя.
Таким образом, большую часть работ по ремонту, обслуживанию и замене элементов системы отопления ВАЗ 2107 любой автовладелец может выполнить самостоятельно. Кроме этого, рекомендации специалистов помогут своими руками осуществить доработку печки и сделать её работу более эффективной.
Доработка печки ВАЗ 2107, чтобы грела лучше.
Как показывает практика, радиатор печки отдает достаточное количество тепла и его усовершенствование не требуется. Значит, чтобы повысить эффективность отопителя нужно доработать систему обдува. Промазать герметиком все воздуховоды, особенно в местах их соединений. Это особенно относится к автомобилей марки ВАЗ 2105 – 2107, из-за их особенностей конструкции воздуховодов.
Замена моторчика печки.
Улучшить печку, можно установкой вместо двигателя с крыльчаткой, установкой улитки, применяемой в моделях ВАЗ 2108-2109. Такой тюнинг увеличить поток воздуха и снизит шум. Моторчик, используемый в данных моделях, отличается от семерочного повышенным числом оборотов и большей мощностью. Для его установки потребуется небольшая доработка корпуса печки – из-за большего размера необходимо удалить гребенку, которая направляет поток воздуха к ногам.
Крыльчатку можно оставить родную, но нужно увеличить в ней отверстие диаметром до 7 мм, под вал моторчика от восьмерки.
Такая доработка печки требует также замены выключателя и резистора. Обе детали берутся от той же модели, что и моторчик. Выключатель ВАЗ 2107 рассчитан на более маленький ток, и при эксплуатации с мощным двигателем может просто расплавиться. Родное сопротивление ВАЗ 2107 не позволит моторчику работать на полную мощность, для этого и меняется резистор.
Начинаем с полной разборки корпуса отопителя. От нижней части печки отрезается практически все, кроме креплений и рамки. Далее, изготавливаем корпус для улитки. Для данной цели можно использовать любой прочный материал – поликарбонат, пластик, плексиглас и т.д. Четыре стенки будущего корпуса вырезаются из материала (который вы выбрали) и прикручиваются к нижней части печки.
После всех проделанных действий нижнюю часть одеваем на среднюю, предварительно удалить диффузор. Размеры нужно подогнать таким образом, чтобы улитка точно входила в корпус и не выступала за крепления радиатора, расположенные на средней части.
На данном этапе работы следует уделить особое внимание, если корпус получится большой, то вы не сможете установить печку в штатное место. После точной подгонки размеров нового корпуса, все стыки необходимо промазать герметиком
Займемся воздуховодами. Можно воспользоваться доступными в свободной продаже сантехническими шлангами и манжетами. В новом корпусе печки в дне, по обоим бокам, вырезаются отверстия, подходящего диаметра для манжет. В них устанавливаются шланги — боковые соединяются с правым и левым воздуховодами, нижние в сторону от ног, для выода теплого потока воздуха.
Для обогрева задних пассажиров можно дополнительно установить пару шлангов большей длины. Количества тепла, отдаваемого радиатором печки, и мощности улитки вполне достаточно на все. Места боковых воздуховодов и соединения шлангов промазывается герметиком, для исключения потери теплого воздуха.
Такая доработка, повысит эффективность печки на ВАЗ 2107 в 2-3 раза, как качества обдува стекол, большой поток теплого воздуха не позволяет запотевать окнам, так и обогрева салона. Такая модернизация отопителя салона доступна каждому и не требует больших затрат.
Переделка печки (улитки) ВАЗ-2108 на ВАЗ-2107: видео
Примечание: следует помнить, при установка улитки и двигателя, требуется замена выключателя. Убедитесь что предохранитель печки имеет номинальный ток, необходимый для работы доработанной печки.
Как поменять печку ВАЗ 2107
Выяснив, что отопитель нуждается в ремонте, потребуется его полный или частичный демонтаж. Если проблема с моторчиком, то достаточно снять нижнюю часть узла. При неполадках с радиатором нужно предварительно слить ОЖ из системы охлаждения двигателя. Для проведения ремонтных работ понадобятся следующие инструменты:
- крестовая и плоская отвёртки;
- набор рожковых и торцевых ключей.
Для замены печки потребуется набор ключей и отвёрток
Демонтаж отопителя
После того как стечёт ОЖ и будет подготовлен необходимый инструмент, можно приступать к разборке. Проводят её в следующем порядке:
- Снимаем минусовую клемму с АКБ.
В подкапотном пространстве ослабляем два хомута, которые крепят шланги к трубкам отопителя. При стягивании шлангов вытечет небольшое количество тосола.
Открутив хомуты, стягиваем шланги с трубок радиатора
Откручиваем саморезы и снимаем резиновый уплотнитель.
Открутив саморезы, снимаем резиновый уплотнитель
Перемещаемся в салон, откручиваем крепление полки под бардачком и снимаем её.
Для снятия полки, расположенной под бардачком, откручиваем крепёж в виде саморезов
Снимаем панель с часами и прикуривателем, отворачивая саморезы справа, слева и внизу.
Для снятия панели с часами и прикуривателем поребуется открутить соответствующие саморезы
Отсоединяем провода от прикуривателя и часов, после чего убираем панель в сторону.
С прикуривателя и часов отсоединяем провода
Демонтируем внутреннюю полость бардачка, чтобы убрать в сторону правый воздуховод и обеспечить доступ к крану отопителя. Также демонтируется левый воздуховод (при полном снятии печки).
От отопителя необходимо отсоединить правый и левый воздуховоды
-
Ключом на 7 отворачиваем болт, которым крепится тросик управления краном.
При помощи ключа на 7 отворачиваем крепёж тросика
Для частичной разборки печки потребуется демонтировать нижнюю часть корпуса. Для этого отвёрткой поддеваем металлические защёлки (2 справа и 2 слева).
Чтобы снять нижнюю часть отопителя потребуется поддеть отверткой 4 защёлки
После снятия защёлок нижнюю часть тянем на себя и получаем доступ к моторчику. Если требуются работы по ремонту или замене этого узла, проводим их.

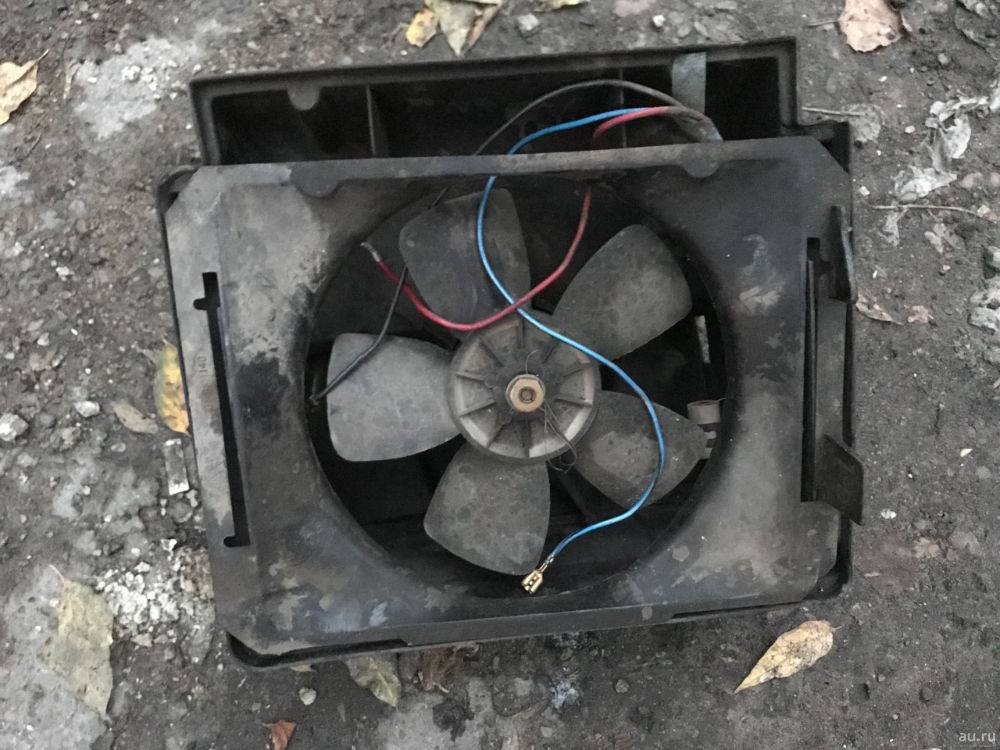

После демонтажа нижней части открывается доступ к вентилятору отопителя
Для демонтажа радиатора выводим его из корпуса наружу вместе с краном.
Чтобы извлечь радиатор достаточно потянуть его на себя
Чтобы полностью демонтировать печку, снимаем верхнюю часть корпуса, которая крепится четырьмя болтами под ключ на 10.
Чтобы полностью снять печку необходимо отвернуть 4 болта под ключ на 10
- Откручиваем 2 болта крепления кронштейна управления отопителем и ослабляем винты, которые удерживают скобы крепления тяг.
Извлекаем оставшуюся часть печки.
Когда крепёж будет откручен, снимаем верхнюю часть корпуса печки
В большинстве случаев в полном демонтаже отопителя нет необходимости. Меняют, как правило, радиатор, кран или моторчик.
Установка новой печки
Сборка отопителя каких-либо сложностей не вызывает, поскольку все действия выполняются в последовательности, обратной разборке. Однако есть некоторые моменты, которые следует учитывать. При замене радиатора в обязательном порядке устанавливают новые резиновые уплотнители. Их предварительно промазывают силиконовым герметиком. Гайки следует зажимать, не прилагая особых усилий, чтобы не выдавить уплотнители, тем самым нарушив герметичность.
При установке нового радиатора рекомендуется заменить резиновые уплотнители
Когда теплообменник будет установлен на место, а печка полностью собрана, края подводящей и отводящей трубки смазывают герметиком. Если патрубки имеют нормальное состояние, т. е. резина не потрескалась, оставляют их, предварительно протерев внутреннюю полость чистой тряпкой. Затем надевают шланги и затягивают хомуты. После сборки остаётся залить охлаждающую жидкость и проверить герметичность соединений.
Если с печкой «семёрки» возникли неполадки, устранить их можно своими руками, что обусловлено простотой конструкции узла. Чтобы снять и заменить отопитель потребуется подготовить набор инструментов и следовать пошаговым инструкциям.
С заменой печки на семёрке справится самостоятельно даже начинающий водитель, главное желание работать на положительный результат. Проводите регулярные профилактические диагностики отопительной системы автомобиля хотя бы раз в год, перед наступлением холодов. Это обеспечит вам комфорт в салоне машины в любое время года.
Модернизация отопителя ВАЗ 2107
Всем автолюбителям известно, что плохо греет печка ВАЗ 2107, да и работает она шумно. Поэтому она часто подвергается модернизации. Множество советов по поводу совершенствования данного устройства с фото и видео есть в интернете. Большинство автовладельцев пытались улучшить работу печки своими руками. Однако должного эффекта от этого не получалось. К примеру, самостоятельно можно:
- уплотнить стыки воздуховодов с соплами,
- перераспределить воздушные потоки.
Но температура в салоне в целом останется на прежнем уровне. А вот чтобы в салоне стало тепло и уютно, требуется увеличение количества подаваемого тепла при помощи радиатора. Вся проблема кроется в заводском вентиляторе печки, который слишком мал и не создает нужного воздушного потока. В связи с этим требуется замена вентилятора.
Если сравнить вентиляторы двух моделей авто, то можно увидеть, что моторчик печки ВАЗ 2107 при вращении с частотой 3000 оборотов в минуту потребляет ток около 4,5 А. Моторчик же вентилятора на ВАЗ 2108 при 4100 оборотах в минуту потребляет 14 А. Порядок доработки отопителя следующий:
Производится снятие в салоне нижней части печки – кожух, на котором сверху закреплен обычный вентилятор.
Стандартный электровентилятор полностью снимается, он больше не понадобится.
Аккуратно срезается один их аэродинамический гребеней, что подают воздух к ногам водителя и пассажира, так как моторчик от модели 2108 намного длиннее.
Крыльчатка убирается, а все функции отдаются стандартному пятилопастному вентилятору.
Дырка в крыльчатке немного увеличивается в диаметре, в нее аккуратно засовывается новый вал
Важно следить, чтобы новая конструкция стала на новое место надежно.
Перед установкой нового вентилятора нужно подключить его напрямую и проверить его работоспособность.
Заменяется встроенный резистор, главная задача которого — обеспечение относительно тихой работы вентилятора. Новый вентилятор из-за большого количества перегоняемого воздуха создает сильный шум
Лучший вариант замены — резистор, устанавливаемый на автомобиль ВАЗ 2108.
Заменяется выключатель вентилятора на модель от того же авто, что и вся конструкция. Причина — во время длительной работы печки подается совсем другой ток, в результате чего через некоторое время стандартная кнопка включения просто расплавится.
Шум от обновленного устройства будет немного больше заводской, но этот недостаток в зимнее холодное время почти незаметен после доработки отопителя.
Вентилятор работает, но печка ВАЗ-2101 дует холодным воздухом
Как правило, виновником такой неисправности является рычаг или привод рычага, ответственного за включения режима «тепло». Если он исправен, при его нажатии откроется краник печного радиатора. В результате горячий тосол, идущий от силового агрегата, начнет попадать в радиатор отопителя и нагревать нагнетаемый вентилятором воздух, следующий затем в салон машины.
Отопитель салона ВАЗ-2101
Нужно проверить состояние тросика рычага – возможно, он слетел. Стандартный, рекомендуемый автопроизводителем способ ремонта заключается в снятии торпедо. Но, как утверждают бывалые автомобилисты, можно сделать это и попроще:
- демонтируем днище бардачка (вместе с левой боковиной);
- вытаскиваем дефлекторы отопителя;
- откроется доступ к направляющим патрубкам воздуховода – демонтируем их;
- теперь можно увидеть и сам тросик – он крепится на пластиковом кронштейне. Одеваем его на место и собираем всё в обратном порядке.
Может сломаться и сам кронштейн – в этом случае меняем его на новый. Многие садят тросик на клей, чтобы он не слетал – мы этого делать не рекомендуем, поскольку в этом случае могут возникнуть проблемы с ремонтом (при треснувшем кронштейне придётся менять его вместе с тросиком, а это уже другая история).
РЕМОНТ И ЗАМЕНА ОТДЕЛЬНЫХ ЭЛЕМЕНТОВ СИСТЕМЫ ОТОПЛЕНИЯ
Помимо радиатора, в систему отопления входят вентилятор с электродвигателем, кран и блок управления.
ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА
Электродвигатель печки считается одним из самых слабых мест ВАЗ 2107. Это обусловлено материалом втулок, на которых вращается ротор. При износе этих втулок работа вентилятора сопровождается характерным свистом. Это происходит через два-три года эксплуатации автомобиля. Электродвигатель можно привести в рабочее состояние с помощью чистки и смазки. Однако через непродолжительное время снова появится свист со стороны вентилятора печки. Специалисты в таких случаях рекомендуют заменить штатный электродвигатель на новый — подшипниковый. В результате свист пропадёт, а надёжность узла увеличится. Процесс замены связан с определёнными трудностями, так как расположен электродвигатель в довольно труднодоступном месте. Тем не менее после установки подшипниковый моторчик гарантированно проработает несколько лет.
Заводской электродвигатель вентилятора печки ВАЗ 2107 обычно меняют на подшипниковый
КРАН ОТОПИТЕЛЯ
Кран отопителя меняется при заклинивании, протекании и в других случаях, когда его ремонт невозможен. Специалисты рекомендуют в этом случае устанавливать керамический кран.
Металлический кран отопителя обычно открывается осенью и закрывается весной. В периоды простоя он может закиснуть, покрыться накипью и просто выйти из строя. Результат может быть крайне неприятным для автовладельца. Эти недостатки отсутствуют у керамического крана. На керамике практически не накапливается накипь, и она не подвержена коррозии. В результате даже после длительного простоя кран отопителя будет находиться в работоспособном состоянии.
Штатный кран печки ВАЗ 2107 часто меняют на керамический
БЛОК УПРАВЛЕНИЯ
Управление системой отопления осуществляется из салона ВАЗ 2107 несколькими рычагами на панели приборов, связанными с управляемыми элементами гибкой тягой (стальной проволокой). С помощью этих рычагов можно:
- регулировать степень открытия воздушных заслонок;
- открывать и закрывать кран отопителя;
- распределять воздушные потоки между лобовым и боковыми стёклами;
- осуществлять забор воздуха из подкапотного пространства.
Каждый из рычагов блока управления отвечает за работу определённого узла
Кроме этого, имеется ещё и нижняя заслонка (воздухораспределительная крышка), которая управляется специальным рычагом, расположенным под панелью приборов со стороны водителя.
Таким образом, большую часть работ по ремонту, обслуживанию и замене элементов системы отопления ВАЗ 2107 любой автовладелец может выполнить самостоятельно. Кроме этого, рекомендации специалистов помогут своими руками осуществить доработку печки и сделать её работу более эффективной.
Где взять ещё одну печку
Так как на отечественных автомобилях, например, на ВАЗ-2107, не позволяет постоянно поддерживать комфортную температуру в салоне из-за самого устройства, то водители могут установить дополнительную печку на ВАЗ-2107. В самом деле, если на улице температура ниже минус 10, то радиатор уже плохо справляется со своей задачей, и сделать обогрев быстрее смогут только две печки в ВАЗ-2107.
Чаще всего для дополнительного обогрева салона используется аппарат китайского производства на 12 вольт, с шестью каналами справа и шестью каналами слева (по 3 на каждый вентилятор).
При заказе второй китайского производства необходимо учитывать расположение выходных патрубков, которые запитываются в систему. От них будет зависеть положение вашей новой отопительной системы при установке.
Система позволяет производить забор воздуха из салона двумя вентиляторами. Регулировка скорости обычно есть в каждом устройстве, и лучше остановиться на трёхступенчатой регулировке.
Печные системы могут быть не только на два, но и на один вентилятор с тремя выходными патрубками. Даже такая маленькая дополнительная печка способна прогреть салон до плюс 25 за 2–3 минуты.
Уход за печкой ВАЗ 2107.
В результате длительной эксплуатации, радиатор печки засоряется. Это влечет за собой некорректную работу системы отопления. Для восстановления функциональности печки, необходимо ее почистить. Данная процедура не требует значительных усилий и легко выполняется своими руками.
Материалы:
- Пара хомутов
- Пара резиновых уплотнителей
- Гаечные ключи
- ОЖ
Порядок работы.
- Перед началом, необходимо дождаться полного охлаждения двигателя.
- Под все трубки, подкладываем прокладки (можно использовать ткань).
- Снимаем хомуты, крепящие шланги входа и выхода в отсек двигателя.
- Убираем шланги с крана (подставляем емкость для жидкости).
- Отворачиваем крепежи и убираем уплотнители.
- Снимаем радиатор.
- Заменяем все резиновые уплотнители.
- Снимаем кран и чистим входные шланги.
- Используя охлаждающую жидкость, промываем радиатор.
- Собираем систему отопления в противоположном порядке и проверяем исправность ее работы. Внимательно проверьте герметичность всех узлов!
- При обнаружении течи, усильте давление хомутов.
Будьте особенно внимательны при усовершенствовании отопительной системы автомобиля. Улучшение печки на классическом ВАЗе, достаточно простая, но весьма продуктивная процедура. Если подходить к делу ответственно, вы обязательно получите необходимый результат! Регулярно ухаживайте за печкой и производите очистку радиатора. Удачной модернизации!
Устройство отопителя ВАЗ 2107
Устройство печки ВАЗ-2107 включает в себя такие составные элементы:
- корпус с установленными в нем заслонками;
- радиатор печки;
- вентилятор с электродвигателем;
- воздуховоды;
- механизм управления заслонками.
В устройстве системы отопления салона не используются электронные составляющие или сложные узлы, поэтому печка надежная и простая в эксплуатации и обслуживании.
Источником тепла в системе обогрева салона ВАЗ-2107 выступает жидкость системы охлаждения силовой установки. Отдача тепла выполняется благодаря теплообменнику – радиатору, который установлен в корпусе печки под передней панелью и подключен к системе охлаждения. Конструкцией предусмотрено отключение подачи разогретого антифриза в радиатор отопителя путем специального крана, врезанного в патрубок подачи охлаждающей жидкости.
Из корпуса поток воздуха распределяется в нескольких направлениях – на лобовое стекло, в центр салона, на боковые стекла и в зону ног. Для подачи воздушного потока на лобовое стекло предусмотрен воздуховод с выходом в верхней части передней панели. К боковым стеклам воздух подается посредством воздуховодов, проходящих внутри панели. На их концах установлены дефлекторы с заслонками, что более эффективно направляет воздушный поток. Такие же дефлекторы расположены и на передней панели в центральной части, через которые воздух подается в центр салона. В зону ног разогретый воздух поступает прямо из корпуса.
В печке ВАЗ-2107 предусмотрено принудительное создание воздушного потока. И делается он с помощью вентилятора с приводом от электродвигателя, расположенным в корпусе печки под радиатором. Электромотор работает в двух режимах – с разной скоростью вращения.
Для распределения потоков воздуха отопитель оснащен тремя заслонками. Первая из них – заслонка воздухопритока. С ее помощью регулируется подача воздуха в салон из окружающей среды. Вторая заслонка распределяет воздушный поток по нужным воздуховодам – либо в зону лобового стекла, либо к центральному и боковым дефлекторам. Третьей заслонкой регулируется подача воздуха в зону ног. Первые две заслонки управляются с помощью ползунов механизма управления, третья – отдельным рычагом, расположенным сбоку центральной консоли возле педального узла.
Воздух в салон из улицы подается через воздухозаборники на капоте. Чтобы исключить попадание воды в салон (при движении во время дождя), воздушный поток, который прошел воздухозаборники, сначала попадает в специальный короб, где вода отделяется. И только после этого поступает к заслонке воздухопритока.
