Замена крана отопителя ВАЗ 2109, 21099, 2108 и другие меры восстановления печки

Резюмируя написанное

Как видно, конструкция системы отопления салона отечественного ВАЗ-21099 не относится к категории сложных, но все же все, её элементы взаимосвязаны между собой. А такое положение значительно усложняет поиск неисправностей отопителя в случае его поломки. По этой причине большинство автовладельцев предпочитают обращаться к специалистам СТО, нежели диагностировать и ремонтировать прибор самостоятельно.

В мероприятия по полному тюнингу ВАЗ-21099 включена процедура модернизации печки, которая позволяет значительно повысить её КПД. Но она лишена смысла, поскольку при исправно функционирующем отопителе салон автомобиля прогревается довольно хорошо.

Конструкция печки

Отопительная система «девяток» имеет одинаковую конструкцию, в которую входит нескольких деталей, работающих по одному принципу:

  1. Электрический вентилятор. Вращение рабочего колеса осуществляется трехскоростным моторчиком. Для получения определенной частоты вращения, устанавливаются дополнительные сопротивления. Они крепятся к левой стороне кожуха печки.
  2. Кран отопителя. Состоит из корпуса, в котором закреплен пластинчатый клапан, а также два-три патрубка. К ним подсоединены резиновые шланги. Пластинчатый клапан позволяет регулировать подачу подогретого воздуха. Для облегчения работы, устанавливается специальный регулятор.
  3. Насос. Осуществляет циркуляцию тосола через радиатор. Температура жидкости достигает 80-90 градусов. Насос перекачивает ее по системе отопления. В результате начинает быстро прогреваться салон автомобиля.
  4. Заслонки. Регулируют подачу теплого воздуха. Чтобы салон начал прогреваться, заслонки передвигают вправо до конца. Если этого не сделать, салон автомобиля останется холодным.

Обычно, теплый воздух поступает в салон через сопла, установленные с разных сторон. Регулировка подачи нагретого воздуха осуществляется заслонкой, оборудованной пенополиуретановым уплотнителем.

Открывая или закрывая заслонку, водители имеют возможность регулировки скорости подачи. При желании конструкция заслонок предусматривает возможность изменения направления потока теплого воздуха.

Схема и конструкция отопителя ВАЗ-21099

В устройстве печки этой модели автомобиля нет никаких особо сложных конструкционных и технических нюансов, поэтому его без труда поймёт даже начинающий автолюбитель.

Корпус печки имеет разборную конструкцию. Он собирается из двух половин (правой и левой), изготовленных из термостойкого пластика.

Между собой они соединяются по периметру специальными металлическими скобами. Для уплотнения соединений частей корпуса печки в их пазы прокладывается резиновый жгут, который позволяет предотвратить потери тепла сквозь щель. Подачу тёплого воздуха в салон обеспечивает вентилятор, конструкция которого представлена высокооборотистым электродвигателем с закреплённой на его валу пластмассовой крыльчаткой. Вентилятор располагается в верхней части корпуса печки, это позволяет максимально обдувать её радиатор и значительно экономит теплоноситель. Поскольку известно, что нагретый воздух всегда стремится подняться вверх. Демонтировать вентилятор печки для проведения его ремонта или замены можно через моторный отсек. Особых проблем выполнение этой процедуры не составит.

Электромотор обдува имеет три режима вращения. Это обеспечивается наличием в конструкции двухспиральной системы и резистора. Заданное количество оборотов крыльчатки вентилятора контролируется дополнительным сопротивлением. Его резистор располагается в технологическом отверстии корпуса отопителя, где он крепится при помощи винта.

В корпусе печки имеются специальные пазы, в которые устанавливается её радиатор. Он прикручивается к правой половине корпуса при помощи винтов, и по периметру уплотняется специальной прослойкой из пенополиуретана. В его конструкцию входят:

  • два пластмассовых бака;
  • магистральные трубки;
  • пластины охлаждения.

Изготавливается радиатор отопителя из различных материалов, которые обладают высокими теплопроводящими и теплоотдающими свойствами (алюминий, медь). Как отмечают опытные автовладельцы, если на транспортное средство установлен именно фирменный элемент, то разницы в материале его изготовления нет практически никакой.

Главное условие теплоты в салоне — это оригинальность изделия. Краник печки, который обеспечивает подачу разогретой охлаждающей жидкости в радиатор, агрегатируется с системой при помощи резиновых шлангов. Его конструкция состоит из корпуса, от которого отходят патрубки с закреплёнными на них шлангами для подачи разогретого тосола. Циркуляция жидкости в системе охлаждения силового агрегата ВАЗ-21099 невозможна без специальной помпы, которая имеет электрический привод.

Между корпусом крана печки и подводящей магистралью находится пластинчатый клапан, который обеспечивает циркуляцию разогретой охлаждающей жидкости. Его приводной рычаг имеет тяговое соединение с рычагом регулятора подогрева воздуха на панели управления отопителем в салоне. При воздействии на регулятор, клапан открывается, и жидкость из магистрали поступает внутрь радиатора.

Неисправность – характерные признаки

Течь, одной из причин которой может стать именно неисправный краник отопителя, определяется по двум характерным признакам:

  • Появились мокрые следы на полу;
  • В салоне слышен характерный запах охлаждающей жидкости — тосола или антифриза.

Каждый из указанных признаков говорит о необходимости осмотреть состояние узла на предмет обнаружения в нем течи. Если вовремя не отремонтировать печку, вскоре могут возникнуть серьезные проблемы, переливающиеся в дорогостоящий ремонт.

Помимо крана, источником течи могут выступать шланги, патрубки, радиатор.

Производить замену крана отопителя на автомобиле ВАЗ 2108-09 нужно лишь в том случае, когда вы заметили нарушения в его герметичности. Самый главный признак течи крана печки — появление в салоне авто луж охлаждающей жидкости на ковровом покрытии спереди у ног пассажира и типичный сладковатый запах.

Замену крана печки на таких автомобилях как ВАЗ 2108 и ВАЗ 2109 в большинстве случаев можно сделать собственноручно, чтобы сэкономить деньги.

Распространенными причинами являются протекание под рычагом переключения или мембраны заслонки крана. В этих двух случаях замену не рекомендуется откладывать на потом, потому что течь крана отопителя — это не только источник неприятного запаха, но и снижения необходимого уровня охлаждающей жидкости.

О том, что краник отдал течь, свидетельствуют последующие признаки:

  • на полу в салоне обнаруживаются следы воды;
  • в машине появился соответствующий запах тосола.

Найдя один из вышеназванных симптомов, нужно непременно оглядеть вышедший из строя узел. Принципиально осознавать, что если не убрать поломку вовремя, то потом ремонт обойдется в еще огромные средства, и выполнить его своими руками, вероятнее всего, уже не получится.

Как произвести осмотр? Пригодится забраться под капот со стороны мотора. Необходимо подчеркнуть, что протечка может произойти в разных местах охлаждающей системы, поэтому пригодиться исследовать ее всю. Удобней это делать с фонариком. ОЖ, а именно, часто капает из:

  • радиатора;
  • мест соединений шлангов и патрубков.

Смотрите:

Это требование тем паче животрепещуще, если на дворе стоит зима, ведь без подогрева в машине будет передвигаться очень неуютно и к тому же небезопасно, если предстоит длительное путешествие по малонаселенной местности.

Это интересно: Реле стартера ВАЗ 2109 – маленький, но важный механизм автомобиля

Особенности эксплуатации и ремонта печки ВАЗ 2109

Многие владельцы отечественного автомобиля данной марки знают про то, что плохо греет печка ВАЗ 2109. В результате салон прогревается слабо, а ехать в таком авто не комфортно. В таких случаях, проводится доработка печки. Чаще всего делается это в рамках ВАЗ 2109 тюнинга своими руками. Видео- и фотоинструкции работ по тюнингу своими руками можно найти в Интернете. Но иногда бывает достаточно снять печку ВАЗ 2109 и отнести ее в ремонт.

Порядок работы описан ниже.

  1. Ослабляем затяжку хомутов и отсоединяем два шланга от патрубков крана под панелью приборов изнутри салона.
  2. Ослабляем затяжку хомутов и отсоединяем от патрубков крана шланги в моторном отсеке.
  3. Отворачиваем гайки крепления крана печки.
  4. Снимаем кран со щита передка.
  5. Снимаем держатель тяги крана.
  6. Отсоединяем тягу от рычага крана.
  7. Снимаем чехол, защищающий рычаг переключения передач, с облицовки полового туннеля.
  8. Снимаем накладку облицовки пола.
  9. Отворачиваем винт крепления в задней части туннеля облицовки пола.
  10. Снимаем со сдвигом назад облицовку туннеля пола.
  11. Снимаем воздуховод внутренней вентиляции, отсоединяем его от корпуса печки.
  12. Отсоединяем от электродвигателя отопителя провода.
  13. Отсоединяем провода от резистора.
  14. Отворачиваем с правой стороны отопителя гайки крепления.
  15. Отворачиваем гайки крепления и снимаем отопитель вместе с панелью управления.

После данных манипуляций достаточно выбрать хорошую мастерскую и отнести туда печку.

Когда печка дует слабо, можно отрегулировать заслонки. Как это сделать, показано на видео.

Виновником того, что в автомобиле остается холодная печка, может быть виноват радиатор.

Инструкция по его замене представлена ниже:

  1. Полностью открываем кран отопителя и сливаем охлаждающую жидкость из системы.
  2. Снимаем панель приборов: сначала отключаем провод от клеммы аккумулятора со знаком минус, устанавливаем колеса в прямом положении, отсоединяем трос привода и тягу воздушной заслонки.
  3. Снимаем ручки управления печки, переключатель вентилятора и отсоединяем накладку.
  4. Отключаем все колодки с проводами: колодки противотуманных фонарей, наружного освещения, аварийной сигнализации, подсветки прикуривателя, обогрева заднего стекла.
  5. Откручиваем винты, которыми крепится панель управления и козырек над приборами.
  6. Отсоединяем шланг штуцера, трос спидометра и колодку с проводами.
  7. Извлекаем приборы из панели.
  8. Снимаем ручку гидрокорректора света и отворачиваем гайку, что крепит гнездо корректора фар.
  9. Производим снятие рулевого колеса и всех переключателей.
  10. Вынимаем замок зажигания с трубой рулевой колонки.
  11. Снимаем ручку с тяги, отсоединяем винты, что прикрепляют к приборной панели направляющую тяги.
  12. Отворачиваем винты закрепления панели приборов с левой и с правой сторон.
  13. Вытаскиваем панель.
  14. Отворачиваем винт с правого края печки, который закрепляет хомут тяги заслонки, что отвечает за обогрев стекла.
  15. Вынимаем радиатор печки, открутив 3 болта крепления.
  16. Ослабляем хомуты, крепящие шланги, и снимаем их с патрубков.

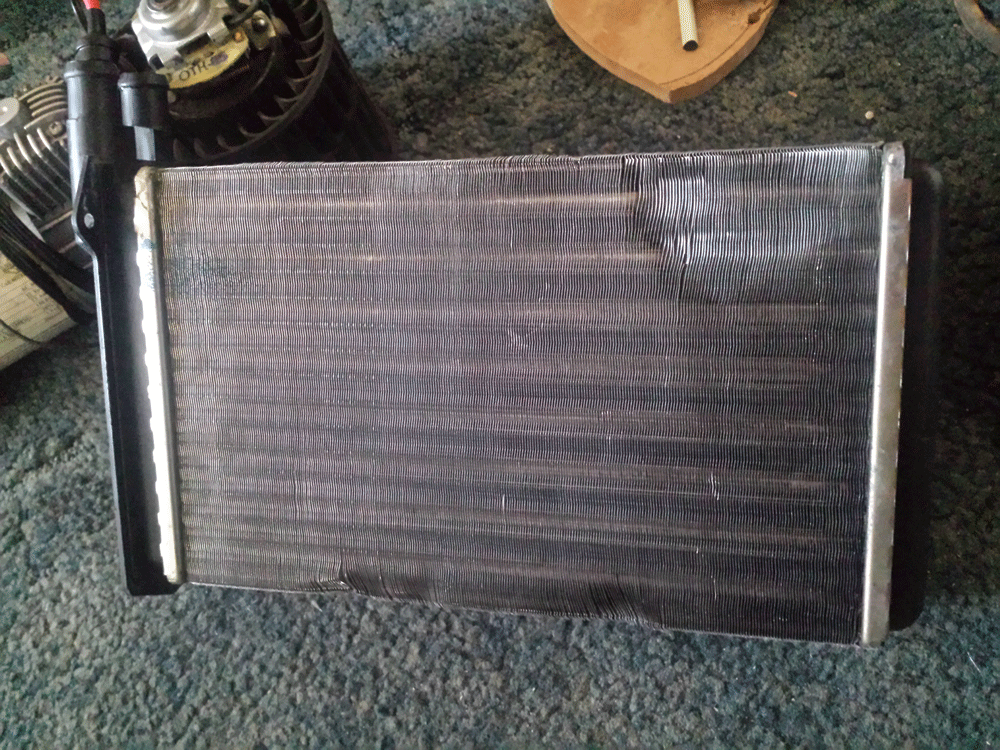

Радиатор нужно подвергнуть тщательной очистке, а в случае серьезных проблем – лучше заменить его на новый.

Поиск проблем

Чтобы отыскать источник течи в печном радиаторе, обратите внимание на следующие моменты:

  • Первостепенный признак наличия течи в системе отопления салона — это повышенная частота доливки тосола в расширительный бачок. При этом гарантировать, что проблема именно в самом радиаторе, нельзя;
  • Изучите состояние крана отопителя, патрубков;
  • Если виновник кран, определить это не сложно. Если внутри салона отсутствуют неприятные сладковатые запахи и пол не покрыт следами охлаждающей жидкости, тогда это точно не он. Наличие таких признаков говорит о том, что нужно менять кран печки;
  • Определить наличие деформаций, трещин в патрубках можно только путем их визуального осмотра. Потому демонтажные работы проводить придется;
  • Откинув варианты с патрубками и краном, остается только один вариант — повреждение самого радиатора печки.

Затягивать с ремонтом радиатора не стоит, поскольку сначала это приведет к необходимости тратить лишние деньги на тосол. Литр ОЖ стоит порядка 100 рублей. А с течением времени проблема усугубится, тосол заполнит салон, начнет разъедать напольное покрытие, доставлять массу других неприятностей.

Особенности устройства печки ВАЗ 2109

1. Скоба крепления кожухов отопителя; 2. Заслонка управления отопителем; 3. Левый кожух отопителя; 4. Тяга заслонки обогрева ног; 5. Уплотнительная прокладка радиатора; 6. Радиатор; 7. Уплотнительная прокладка отопителя; 8. Электродвигатель; 9. Кожухи вентилятора; 10. Рабочее колесо вентилятора; 11. Заслонка обогрева; 12. Воздухопровод обогрева ветрового стекла; 13. Воздухопровод бокового сопла; 14. Боковое сопло; 15. Заслонка центрального сопла; 16. Толкатель лопаток; 17. Ось лопатки; 18. Лопатка; 19. Рычажок перекрытия центрального сопла; 20. Тяга заслонки обогрева ветрового стекла; 21. Рычажок изменения направления воздушного потока; 22. Рукоятка управления подогревом воздуха; 23. Рукоятка подачи воздуха на ветровое стекло; 24. Рукоятка подачи воздуха в ноги; 25. Кронштейн рычагов управления; 26. Скоба крепления оболочки тяги; 27. Тяга управления краном; 28. Тяга заслонки управления отопителем; 29. Заслонка обогрева ног; 30. Оси рычагов управления подогревом воздуха; 31. Стяжной винтовой хомут; 32. Клапан крана отопителя; 33. Корпус крана; 34. Рычаг клапана; 35. Шланги, соединяющие кран с радиатором отопителя; 36. Воздухопровод внутренней вентиляции; 37. Окна обогрева ног задних пассажиров; 38. Кран отопителя; 39. Окно обогрева ног водителя; 40. Облицовка центральной стойки; 41. Внутренняя полость центральной стойки; 42. Воздухопровод вытяжной вентиляции; 43. Обивка центральной стойки; 44. Облицовка дефлектора вытяжной вентиляции; 45. Резиновый клапан; 46. Корпус дефлектора; 47. Дефлектор вытяжной вентиляции; 48. I. Отопитель; 49. II. Схема работы отопителя; 50. III. Кран отопителя; 51. IV. Вытяжная вентиляция салона

Печка состоит из 2 пластмассовых кожухов (правого и левого), которые соединяются между собой по периметру скобами крепления. Специальный жгут закладывается для уплотнения в пазы кожухов. Электровентилятор, принудительно подающий воздух в салон, крепится двумя винтами сверху отопителя. Конструкция печки сделана так, что электровентилятор можно легко снять со стороны отсека двигателя.

К кожухам вентилятора крепится электродвигатель типа 45.3730, на валу которого установлено рабочее колесо электровентилятора с тремя скоростями вращения благодаря двум спиралям резистора. Чтобы получить необходимую частоту вращения рабочего колеса, предусмотрен дополнительный резистор, прикрепленный в отверстие кожуха печки с левой стороны винтом.

Какой выбрать

Каждый водитель хочет, чтобы печка его автомашины работала безукоризненно.  Потому, при поломке ее крана человек начинает задумываться, какой правильнее выбрать на замену.

На рынке представлено три основных типа запорной арматуры. Отличает их не только цена, но и конструктивные особенности.

Самый бюджетный вариант крана – это ранее упомянутый мембранный. Им печка комплектуется на заводе. Обойдется узел примерно в 400 целковых. Ничего дешевле не существует в природе. Беда в том, что экономия часто получается довольно условной, ведь о ненадежности мембранных моделей уже легенды ходят.

Нередко для замены берут шаровые краны. Они гораздо удобнее мембранных, но слегка дороже – за одну штуку придется уплатить не менее 550 рублей. При этом в дешевых вариантах запирающий шарик изготовляется из обычной стали, которая сравнительно легко поддается коррозии.

Керамические модели для печки считаются наиболее надежными. Они не боятся агрессивных сред и не закисают. Цена крана – около 750 рублей. Этот вариант рекомендуют все, кто его использовал.

Как производится замена

Если кран не открывается, и вы обнаружили проблему летом, то спешить необязательно, но протечка требует оперативного устранения – ведь система охлаждения постоянно теряет тосол, а это, в свою очередь, ставит под вопрос нормальное функционирование силовой установки.

Следует знать, что и в более старых и в новых моделях 2109 краник находится напротив переднего пассажирского сиденья, под панелью.

Чтобы произвести замену рассматриваемого узла потребуется следующее:

  • новый кран;
  • набор прокладок (обычно он продается в комплекте с вышеназванным узлом);
  • баллончик WD40 или его аналога;
  • проволочная щетка;
  • ключи на 13 и 10 (как торцовые, так и накидные);
  • отвертки;
  • емкость для тосола;
  • новая ОЖ.

Замена

Обнаружив, что проблема заключается именно в неисправном, вышедшем из строя кранике, его придется заменить.

Кран печки располагается со стороны переднего пассажира под консолью.

Для замены вам потребуется следующий набор инструментов и материалов:

  • Новый краник. Подойдет шаровой или керамический, но на худой конец можно поставить заводской;
  • Комплект прокладок и уплотнителей. Он должен идти вместе с новым краном;
  • Всемогущее средство WD40;
  • Щетка по металлу;
  • Накидные и торцевые ключи на 10 и 13;
  • Набор отверток (крестовых и плоских);
  • Герметик на основе силикона;
  • Тара для слива охлаждающей жидкости;
  • Свежий тосол или антифриз;
  • Подъемник, яма или эстакада.

Когда все готово, можно начинать работу.

  1. Загоните автомобиль на яму, поставьте опоры под колеса, дождитесь остывания двигателя, включите ручной тормоз и скиньте минусовую клемму с аккумуляторной батареи.
  2. Возьмите емкость для слива ОЖ, открутите сливную пробку с радиатора и слейте тосол или антифриз из системы.
  3. Слив всю охлаждающую жидкость, переходите к патрубкам, которые идут от двигателя на кран печки. Ослабьте натяжение хомутов на патрубках, зачистите резьбовое соединение пары шпилек. На них удерживается краник отопителя.
  4. С помощью проникающего средства WD40 и щетки по металлу эффективно можно зачистить соединения. Практика показывает, что без этой процедуры могут возникнуть проблемы при демонтаже краника печки.
  5. Открутите хомуты отверткой.
  6. Поочередно снимите патрубки. Здесь будьте аккуратными, поскольку их них может продолжать вытекать охлаждающая жидкость. Это связано с несовершенством системы слива ОЖ. Лучше работать в перчатках и держать наготове емкость.
  7. Переходим в салон автомобиля. Здесь снимите боковую накладку торпедо, демонтируйте патрубки, если требуется.
  8. Если патрубки целы и замена не нужна, вовсе не обязательно полностью их демонтировать. Опять же, в патрубках есть остатки тосола, потому держите под рукой сухие тряпки.
  9. Возвращаемся в яму под автомобилем, торцевым ключом на 10 снимает крепежные гайки краника.
  10. Вновь идем в салон, где тянем на себя кран и снимаем пружинный фиксатор. Теперь от краника можно отсоединить тросик управления.
  11. Таким образом вы легко можете снять старый кран, заменив изношенный, поврежденный элемент на новый краник.
  12. Прежде чем поставить его на свое место, подключите трос. Только теперь разрешается закрутить кран на кузове.
  13. Сборка выполняется в обратной последовательности.
  14. Но тут многие допускают ошибку, оставляя вместе с новым краником старые прокладки и уплотнители между кузовом и краном. Не делайте этого. Тем более, прокладки и уплотнители всегда идут в комплекте с новой деталью.
  15. При присоединении патрубков желательно использовать герметик на силиконовой основе. Так вы сможете минимизировать вероятность появления утечек через места соединения в будущем.
  16. Обязательно закрутите сливную пробку, после чего смело заполняйте систему новой охлаждающей жидкостью.

Как видите, ничего сложного в замене крана печки на автомобилях ВАЗ 2109 нет. Процедура легко выполняется своими руками, не требует вмешательства специалистов и затрат денег на их услуги.

Но если вы не уверены в своих силах или у вас нет времени на самостоятельный ремонт, найдите проверенный автосервис.

Краник печки — механизм, предназначенный для регулировки потока охлаждающей жидкости в радиатор печки. На ваз 2114—2113-2115 устанавливается единый краник печки от ваз 2108. Основная проблема краника печки на ваз это то, что он окисляется, заклинивает, течёт, в результате чего под ногами образуется лужа из охлаждающей жидкости, которая может повредить электронику.

Давайте рассмотрим следующую ситуацию: при наступлении весны, мы закрываем кран отопителя, т.е. передвигаем регулятор температуры печки в крайнее левое положение. На протяжении всей весны, лета и осени, мы очень редко регулируем температуру печки, в следствии чего, краник закисает. С приходом холодов и зимы, мы открываем краник, то есть включаем печку в «горячем» режиме, в результате чего и течёт краник. В данном случае краник нужно будет заменить: Как заменить кран печки (отопителя)?

Функция крана

В автомобиле ВАЗ-2109 охлаждающая жидкость (ОЖ) циркулирует по двум контурам. Если используется большой, то она проходит через двигатель. Там нагревается, и далее следует в радиатор собственно отопителя. Данный элемент обдувается специальным вентилятором, гонящим воздух, который нагрела печка, в салон.

Летом большой контур не задействуется, и жидкость циркулирует исключительно по малому, куда входит главный радиатор и силовая установка. Воздуховоды же печки обеспечивают вентилирование салона.

Сам кран регулирует подачу горячей ОЖ к отопителю или вовсе перекрывает ей туда доступ. Соответственно, в теплый сезон он постоянно пребывает в закрытом положении.

Конструкция отопителя ВАЗ-21099

А далее все просто: создаваемый поток проходит через соты радиатора, где происходит теплообмен, в результате тепло отдается воздуху, который затем дует в требуемые зоны по воздуховодам.

Конструкция печки ВАЗ-21099 включает в себя несколько основных составных элементов:

  • корпус печки из пластика;
  • радиатор системы обогрева (подключенный к системе охлаждения);
  • вентилятор с электроприводом;
  • воздуховоды;
  • механизм управления отопителем.

На этом авто применялись отопители двух модификаций (старого и нового образца), которые несколько отличались по устройству, но составные части у них полностью идентичны.

Корпус, радиатор, заслонки

Благодаря корпусу обеспечивается требуемое перенаправление обогрева, поскольку создаваемое моторчиком вентилятора движение сразу же подается в него, а не рассеивается. Сам корпус печки ВАЗ 2109 состоит из двух половин, соединяемых между собой специальными скобами. Для уменьшения потерь потока между его половинами укладывается уплотнитель. Внутри обеих половин сделаны перегородки, которые и обеспечивают правильное направление.

Также внутри этого корпуса сделана ниша, в которую устанавливается радиатор. Изначально радиатор изготавливался из латуни, сейчас же он практически всегда делается из алюминия. Устройство радиатора печки 2109 идентично основному (состоит из двух бачков, трубок, по которым циркулирует охлаждающая жидкость, и пластин, формирующих соты), но значительно меньше в размерах.

Видео: Плохо ГРЕЕТ Печка в ВАЗ 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115

Обдув воздуха осуществляется за счет заслонок печки, также устанавливаемых внутри корпуса. Эти элементы – подвижные, и благодаря им удается перекрывать одни и открывать другие воздуховоды. Всего их три – основная (управление отопителем), воздуховода, осуществляющего перенаправление между зоной ног и подачей в салон, и заслонка подачи потока на лобовое стекло.

Дополнительные заслонки установлены на боковых и центральных дефлекторах. Получается, что по умолчанию воздух из корпуса постоянно дует на дефлекторы и сделано это для того, чтобы поток всегда имел выход. Благодаря имеющимся заслонкам можно обеспечить одновременную подачу горячего воздуха сразу в несколько зон (салон и лобовое стекло или же лобовое стекло и зона ног).

Основная же заслонка печки обеспечивает подачу воздушного потока на радиатор или же в обход него. Делается это все потому, что отопитель также играет роль системы принудительной вентиляции салона. Это позволяет в летнее время обеспечить подачу прохладного воздуха. И для этого необходимо лишь перенаправить движение в обход теплообменника, а на сам радиатор прекратит подачу разогретой ОЖ. Для отключения теплообменника от системы охлаждения применяется краник печки, который находится на подающем патрубке перед радиатором.

Вентилятор

Воздушный поток создается вентилятором типа «беличье колесо», приводимое в действие от электродвигателя. Эти два элемента заключены в свой отдельный корпус, устанавливаемый сверху на корпус отопителя. Причем конструктивно сделано так, чтобы обеспечить максимально простой доступ к электродвигателю, поскольку он считается одним из самых слабых составляющих системы.

Конструктивно предусмотрено три режима работы вентилятора. Это позволяет подобрать оптимальные условия подачи воздуха (холодного или горячего).

Механизм управления

Видео:Полезные советы для авто. Почему не работает печка ВАЗ.

Для управления печкой и перенаправления движения воздуха и открытия-закрытия крана подачи охлаждающей жидкости применяется механизм управления, выведенный на центральную консоль. Представляет собой механизм три ползунка и переключатель режима работы вентилятора.

Нижний ползунок является основным, поскольку им осуществляется изменение режима системы (обогрев или вентиляция). Им управляется сразу два элемента – основная заслонка и кран. При переводе этого ползуна в режим «вентиляция» одновременно закрывается кран и заслонка, что обеспечивает движение воздуха в обход теплообменника. И все с точностью до наоборот — при переводе его в режим «обогрев».

Двумя остальными ползунами управляются две другие заслонки – подачи на лобовое стекло и в зону ног. К примеру, при своде их к центру (левый ползунок до упора вправо, а правый – влево), воздуховод зоны ног будет закрыт, а ведущий на лобовое стекло – открыт. При разведении же этих ползунков по краям, горячий воздух дует в ноги (причем также перекроется подача его на центральные дефлекторы).

Соединение ползунком с заслонками и краном осуществляется тросиками. Причем к основному ползунку подходит сразу два тросика, поскольку он одновременно открывает-закрывает заслонку и кран.

Как производится замена

Если кран не раскрывается, и вы нашли делему летом, то торопиться необязательно, увы протечка просит оперативного устранения – ведь охлаждающая система повсевременно теряет тосол, как известно, следом, ставит под вопрос обычное функционирование силовой установки.

Необходимо знать, что и в более старенькых и в новых моделях 2109 краник находится напротив фронтального пассажирского сидения, под панелью.

Чтоб произвести подмену рассматриваемого узла будет нужно последующее:

  • новый кран;
  • набор прокладок (обычно он продается в комплекте с вышеназванным узлом);
  • баллончик WD40 или его аналога;
  • проволочная щетка;
  • ключи на 13 и 10 (как торцовые, так и накидные);
  • отвертки;
  • емкость для тосола;
  • новенькая ОЖ.

Проверка работоспособности крана обогревателя

Если не переключаются режимы подачи холодного или горячего воздуха, то причиной может быть спавший тросик управления заслонки или закисание самого механизма. Как открыть кран печки ВАЗ-2109 в этой ситуации?

Для этого нужно снять со стороны пассажира боковую панель торпеды. Потом проверить состояние троса и если причина в нём, то подсоединить его обратно на место. Также можно без снятия панели просунув руку под торпеду, туда, где находится кран отопителя ВАЗ-2109, передвинуть рычажок заслонки печки ВАЗ-2109 в нужное положение. Если рычаг не поддаётся, то, скорее всего, он закис и подлежит замене.

Снятие и замена крана отопителя

Для замены крана печки ВАЗ-2109 необходим имеющийся у большинства водителей набор инструментов:

  • набор крестовых и шлицевых отвёрток;
  • набор рожковых ключей №10 и №13 или торцевых головок этих размеров, а также вороток с храповым механизмом и карданчиком;
  • силиконовый герметик;
  • ёмкость для слива охлаждающей жидкости;
  • щётка по металлу;
  • универсальная проникающая смазка WD-40 или её аналог;
  • смотровая яма, эстакада или подъёмник;
  • ветошь для защиты напольного покрытия салона от попадания антифриза.

В продаже имеются керамические, шаровые, а также электрокраны печки ВАЗ-2109. Какие краны отопителя ВАЗ-2109 лучше из перечисленных? При редком использовании закисанию больше подвержены шаровые механизмы, а электронная система автоматического управления отопления «САУО» гораздо сложней при монтаже. Этих недостатков лишены керамические механизмы производства российских фирм «ЯВВА» или «ЛУЗАР».

Многие опытные водители советуют просто заменить краны печки на водопроводные. Выгода этого решения не только в стоимости, но и в надёжности — охлаждающая жидкость либо постоянно циркулирует, либо перекрывается легко вручную на патрубке. Другой способ, как проще поменять краник отопителя ВАЗ-2109 — вообще отказаться от него, салонная температура в этом случае регулируется воздушными заслонками.

Инструкция, как поменять краник отопителя ВАЗ-2109:

  1. Перед тем как заменить кран печки ВАЗ-2109, устанавливаете автомобиль на эстакаде и, открутив пробку на радиаторе, сливаете охлаждающую жидкость в подготовленную заранее ёмкость.
  2. Когда радиатор опустеет, отвёрткой ослабляете хомуты на патрубках, идущих от двигателя к печке, затем с помощью WD-40 и щётки по металлу очищаете резьбу на шпильках крепления заменяемой детали. По окончании полностью откручиваете хомуты.
  3. Аккуратно поочерёдно снимаете шланги, в них могут находиться остатки антифриза, который надо слить.

Важно! Не пропускайте этот шаг, потому что снять кран печки ВАЗ-2109 с подсоединёнными шлангами не получится

  1. Сняв внутри салона боковую накладку торпеды, проверяете состояние патрубков, если необходимо меняете их.
  2. Потом под машиной торцевым ключом №10 откручиваете гайки крепления меняемой детали на печке ВАЗ-
  3. Вернувшись в салон машины, вытянув краник на себя (там, где место правого пассажира), снимаете пружинный фиксатор и отсоединяете от заменяемой детали трос управления.
  4. Берём новую запчасть и производим сборку в обратном порядке.

Убеждаемся, что пробка радиатора на месте и заливаем охлаждающую жидкость в него до необходимого уровня. После чего запускаем двигатель и, избавившись от воздушных пробок, проверяем исправность работы режимов обогревателя. На этом замена крана отопителя печки ВАЗ-2109 закончена.

Узнав, как заменить кран печки, вы сможете самостоятельно отремонтировать ваше авто, без визита в СТО и избежав лишних расходов на ремонт.

  • Home
  • Автогараж
  • Как Открыть Кран На Печку Ваз 2109

Самостоятельная подмена крана печки ВАЗ-2109 высочайшая и низкая панель

Исходя из практики, обычно кран отопителя требуется поменять, если он начал течь либо прикипел так, что его регулятор перестает двигаться. Старенькый отремонтировать нельзя, и продать он не может быть восстановлена. Хотя без этого элемента подогрев салона работать нормально не имеет возможностей.

Как конкретно делается подмена испорченного крана печки на автомашине ВАЗ-2109 – рассказывается в истинной статье.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
