Обзор передней подвески на ВАЗ-2114: подробная схема ремонта, отдельные элементы и описание

Передняя подвеска

Покрасочная камера своими руками, конструктивные особенности и этапы работ

На самом деле схема передней подвески ВАЗ 2114 намного сложнее задней. Сами судите, ведь ее конструкция включает в себя в общей сложности 41 элемент. Основной из них — это амортизаторная стойка. Она монтируется на поворотный кулак с помощью двух болтов. Болт, проходящий через отверстия стоечного кронштейна, оснащается эксцентриковой шайбой и аналогичным пояском. При повороте рулевого механизма, поворачивается и верхний болт. Это приводит к повороту всего автомобиля.

Конструкция передней части

Наиболее слабое место передней подвески — это стойки амортизаторов. На них ложится основная задача, потому и нагрузка соответствующая.

Разборка и замена

Многие владельцы ВАЗ 2114 мечтают об установке пневмоподвески. Это вполне осуществимые фантазии, которые, тем не менее, потребуют от вас серьезных финансовых вложений.

Зажим

Потому если пока на пневматику вы не накопили достаточно денег, а стук в передней подвеске ВАЗ 2114 не дает вам покоя, ее придется разобрать, определить причины неисправностей и собрать всю конструкции обратно. Как это делать? Сейчас расскажем.

  1. Автомобиль можно поднять с помощью подъемника, либо просто поставить на смотровую яму. Все зависит от того, какими ресурсами вы располагаете. Обязательно включите ручной тормоз, снимите с колес колпаки, ослабьте крепление болтов и демонтируйте гайки ступицы. Передняя часть должна быть эффективно зафиксирована, чтобы снять колеса.
  2. Теперь демонтируйте палец шарового шарнира. Он располагается в поворотном рычаге на передней стойке. После этого снимается передняя стойка стабилизатора. Ее придется отсоединить от рычага передней подвески. Только теперь вы сможете снять растяжки с кузова. Следующий шаг будет заключаться в демонтаже шарового шарнира. Если вы забыли, он расположен и крепится к поворотному кулаку.
  3. Теперь мы приступаем к снятию рычага передней подвески. Чтобы сделать работу максимально грамотно, открутите кронштейн, крепящийся к кузову. Теперь демонтируйте рычаг вместе с растяжкой и кронштейном. Не забудьте снять болты крепления колодок к поворотному кулаку.
  4. Что ж, теперь перед вами суппорт, находящийся полностью в сборном состоянии. Снимать его полностью не рекомендуется, поскольку обратная сборка может привести к неприятным последствиям и лишним финансовым затратам. Лучше возьмите крюк и подвесьте его так, чтобы на основной шланг не действовала нагрузка. Далее можно будет выпрессовать шлицевой хвостовик из ступицы.
  5. Подойдите к моторному отсеку и оттуда выполните демонтаж защитного кулака. Для подобной операции потребуется открутить гайки на телескопической стойке, после чего снять стойку с подвески передней части автомобиля. Она идет сразу вместе со ступицей и поворотным кулакам. Точно так же демонтируется вторая стойка передней подвески, а потом стойки снимаются со штанги.
  6. Удаляя болты крепления шарового шарнира и поворотного кулака, обязательно используйте только торцевые ключи. Если пренебречь данным правилом, вы рискуете сильно навредить защитному чехлу шарнира. Сделав это, вы сами на себя навлечете лишние финансовые расходы.
  7. По мере демонтажа инспектируйте состояние тех или иных элементов подвески, при необходимости выполняйте их замену.
  8. Процесс сборки выполняется практически полностью по аналогии с разборкой. Но есть пара нюансов. Первый — при установке кронштейна крепежа к кузову, старайтесь не повредить резьбу, потому работайте аккуратно. Вторая — при монтаже стабилизатора поперечной устойчивости старайтесь не приводить к продольному смещению подушки на штанге.

Работа с передней и задней подвеской автомобиля ВАЗ 2114 требует от вас повышенной концентрации и знаний устройства данного узла. Потому перед началом ремонта обязательно ознакомьтесь со схемой подвески, изучите рекомендации из руководства по эксплуатации и ремонта. Можете даже просмотреть несколько видеоуроков, где наглядно рассказывается о замене и ремонте элементов передней и задней подвески.

Если вашего собственного опыта недостаточно, пополнять его, начиная с подобных работ, не стоит. Лучше сразу обратиться к специалистам проверенной станции технического обслуживания. Это будет стоить дополнительных денег, зато результат ремонта полностью себя оправдает. Ездить на неисправном автомобиле — это точно не решение проблемы.

Передняя подвеска ВАЗ-2114 получает полную нагрузку кузова, а также не только сам вес мотора, но и силу нагрузки перевозимого груза. Поэтому, этот элемент должен быть очень прочным. Не многие автомобилисты знают, как устроена передняя подвеска, её элементы, а также о нюансах работы.

Разборка задней подвески своими руками

Зная устройство подвески ВАЗ-2114, разобрать ее можно грамотно и быстро, причем своими руками. Первым делом нужно найти смотровую яму или подъемник. В багажнике отсоединяют облицовку, а также ослабляют гайки, удерживающие стойки. Затем выкручивают колесные болты. Далее выполняют демонтаж тросов тормозной системы. Лучше всего это делать в сборе.

После этого снимают барабан, патрубки и шланги тормозной системы. Теперь можно перейти к стойкам. Для того чтобы отсоединить их, снимают резиновые подушки, гайки и шайбы на кузове. Потом устанавливают дополнительные упоры для передних колес. Задняя часть должна быть приподнята. После этого можно извлекать пружины и стойки. Когда сняты кронштейны крепежа балки к кузову, тогда можно снять всю балку. На автомобиле ВАЗ-2114 подвеска устроена достаточно просто. Можно без труда заменить изношенные детали и выполнить сборку в обратном порядке.

Подробная схема ремонта подвески

Итак, рассмотрим краткую схему, как разобрать подвеску автомобиля ВАЗ-2114:

  1. В обязательном порядке машина ставится на подъемник. Конечно, можно воспользоваться смотровой ямой, но это достаточно неудобно и не совсем безопасно, поскольку демонтаж будет проводиться с обеих сторон одновременно.
  2. Первым этапом становится демонтаж, колпаков (если они есть), дисков и ослабить крепления ступичного подшипника.
  3. Далее, отсоединяем шаровую опору, а также вынимаем рулевую тягу.
  4. Откручиваем крепление и вынимаем стабилизатор.
  5. Следующим этапом становится демонтаж рычага.
  6. Снимаем суппорт.
  7. Вынимаем наружный ШРУС со ступицы.
  8. Теперь можно снять тормозной барабан с креплений поворотного кулака.
  9. Демонтируем поворотный кулак.
  10. Снимаем стойку амортизатора в сборе.
  11. Разбираем снятые детали.
  12. Сборка проводится в обратном порядке.

Таким образом, можно заменить всю подвеску в сборе. Если брать по времени, то полная разборка подвески ВАЗ-2114 займет приблизительно 8-12 часов, если не возникнет трудностей. Некоторые «кулибины» для ускорения процесса, и если снимаемая подвеска уже устанавливаться не будет, делают проще. Стоит отметить, что данный способ опасный и противоречит технике безопасности, особенно если автомобилист не совершал данный процесс ни разу. Вкратце рассмотрим, как происходит ускоренный процесс:

  1. Откручиваем стабилизатор.
  2. Демонтируем верхнее крепление стоек амортизаторов.
  3. Откручиваем рулевую тягу и тормозные шланги.
  4. Аккуратно откручиваем крепление рычага.
  5. Подвеска подает вниз в сборе.

Тюнинг

Тюнинг подвеска для ВАЗ-2114

Многие автомобилисты для того чтобы обеспечить улучшение стабильности и маневренности машины устанавливают спортивный вариант подвески, как задней так и передней.

Становится он идеально на посадочные места, и крепится к кузову, не требуя переделок. Спортивная подвеска имеет больше устойчивость и маневренность, а также выдерживает нагрузку на подвеску в 2 разу большую, чем стандартная. Стоимость данного варианта составляет около 30-40 тыс. рублей.

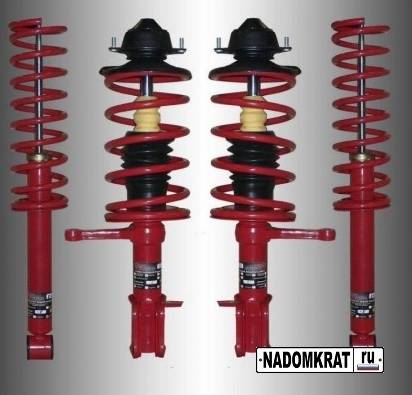

Тюнинг подвеска установленная на автомобиль

Компьютерная диагностика

Когда дело касается бортового компьютера все мы смотрим в сторону автосервисов, но стоит ли переплачивать? Имея даже знания ПК на уровне пользователя, вы сможете проверить многие системы автомобиля, включая управления двигателем. Для этого нужно всего лишь найти специальный разъем для подключения ноутбука или другого гаджета (под рулевой рейкой). Специальный адаптер для диагностики соединит ПК с бортовым компьютером, он совместим с любой моделью ВАЗ. Установив программное обеспечение (диск в комплекте к кабелю), вы получите эффективные средства для компьютерной диагностики, той самой, которую вам предлагают профессионалы.

Ниже на видео, можно получить подробную информацию об использовании и возможностях такого USB-кабеля. У меня же на этом все, до скорого!

Задняя подвеска

Схема этого узла включает в себя в общей сложности 16 элементов:

  • Резинометаллический шарнир (он выполняет роль основного крепежа к кузову);
  • Кронштейн. Он фиксирует к кузову рычаг задней подвески;
  • Кожух амортизатора;
  • Буфер нагрузки хода сжатия;
  • Крышка кожуха;
  • Шайба опоры;
  • Амортподушка;
  • Распорная втулка;
  • Цельная пружина;
  • Амортизатор;
  • Балочный рычаг;
  • Прокладка для изоляции;
  • Элемент соединения рычагов;
  • Фланец;
  • Кронштейн для стойки;
  • Рычажная втулка.

Разборка и замена

Полностью разбирать заднюю подвеску на ВАЗ 2114 необходимо в тех случаях, если вы хотите выполнить полноценную смазку элементов, либо заменить некоторые их них.

Демонтаж выполняется по следующей схеме.

  1. Машина загоняется на смотровую яму или поднимается с помощью подъемника.
  2. В багажнике снимается облицовка, катушка от ремней. Там же находится крепеж стоек к кузову, который просто немного ослабляется. Выкручивать его не обязательно.
  3. Теперь крепеж задней колесной пары ослабляют. Чтобы это сделать, снимаются колпаки и демонтируются колеса. Внимательно следите, чтобы домкраты как следует держать машину.
  4. Снимите тросы тормозной системы. Здесь нужно открутить крепеж троса к рычагам подвески и кузову. Далее снимается тормозной барабан, а наконечники троса достают через рычаг ручного привода. Не забудьте на этом же этапе открутить фланцы из тормозных щитков.
  5. На следующем этапе снимаются патрубки, шланги от тормозной системы и демонтируется рычаг привода. Он применяется для функционирования регулятора давления. Для извлечения рычага отсоединяется кронштейн путем удаления шайбы и снятия серьги с колесной оси.
  6. После этого вы сможете отсоединить амортизаторы. Демонтируйте резиновые подушки, открутите крепежные гайки и снимите шайбу с кузова. Далее под передние колеса ставятся упоры и задняя часть немного поднимается. Это позволит вам демонтировать буфер, пружины и кожух амортизаторов.
  7. Открутив кронштейн крепления кузова, вы сможете демонтировать всю балку. Таким образом, вы получаете полный доступ к задней подвеске и стойкам. Это позволяет даже разобрать сами амортизаторы, поменять их на новые, сделать занижение на ВАЗ 2114. Хотя, учитывая качество наших дорог, делать это не рекомендуется. Не забывайте, что для снятия амортизатором, а точнее пружин, требуется использовать специальные стяжки. Их отсутствие у вас в гараже грозит серьезными травмами при попытках демонтажа без этих приспособлений. Пружина находится под большим давлением, потому может легко выскочить и нанести вам травму.

Замена сайлентблоков верхнего рычага

Замена сайлентблоков на передних рычагах ваз 2110 Их замена подразумевает следующие действия:

  • Поднять машину на домкрат и зафиксировать ее.
  • Снять переднее колесо.
  • Снять верхний рычаг. Однако перед этим необходимо внимательно посмотреть, не соскальзывают ли сайлентблоки в рычаге. Они должны находиться в неподвижном состоянии.

Замена сайлентблоков передних рычагов ваз 2110 Чтобы было легче снять верхний рычаг, необходимо выбить верхнюю опору. Для этого следует открутить гайку опоры.

Примечание: откручивается она довольно непросто, но без этого опора останется на месте.

Нужно вывернуть колесо, ударяя молотком по сошке. Только после этого опора выскочит.

Замена сайлентблоков передних рычагов на ваз 2110

Затем следует вывинтить болт рычага, расположенный сверху.

Примечание: он довольно длинный, поэтому его откручивание может занять много времени.

Передняя подвеска ваз-2109 ремонт, особенности

  • Этот болт нужно вытянуть, что позволит снять рычаг машины.
  • Можно начинать их замену.

Примечание: проблема может быть не только в сайлентблоках, но и в рычаге. Чтобы проверить, исправен ли он, нужно засунуть болт рычага на место и посмотреть, не большой ли осевой люфт.

Если он большой, то проблема с сайлентблоками может возникнуть повторно. Поэтому прежде чем вставлять новый, нужно отремонтировать рычаг.

Замена сайлентблоков на передней балке ваз 2110

  • Вынуть сайлентблоки можно с помощью молотка или зубила. На самом деле они выпадают практически после первого удара. Главное – не навредить автомобилю.
  • Теперь необходимо вставить новый сайлентблок туда, где находился старый. Нужно как следует запрессовать его, чтобы он не болтался. Запрессовать его можно легко: одна втулка по размерам подходит юбке сайлентблока, другая же – чуть больше. Вдавливая меньшей втулкой, он без труда пролазит в рычаг.

Замена сайлентблоков передней балки ваз 2110

Способ замены сайлентблоков в домашних условиях ВАЗ 2109

Ремонт осевого люфта

Есть два варианта ремонта:

  1. Поменять весь столб полностью. Однако мало того, что стоит он очень дорого, так еще и качество у него не самое лучшее.
  2. Можно закрутить по бокам две шайбы так, чтобы болт не мог болтаться.

Примечание: ввинчивание этих шайб может привести к тому, что сайлентблоки не поместятся в рычаг, поэтому их нужно будет немножко укорачивать с помощью ножовки по металлу. Это может существенно уменьшить срок эксплуатации сайлентблоков.

Замена сайлентблока нижнего рычага

Нижние сайлентблоки заменяются немного тяжелее:

  1. Для начала нужно снять стабилизатор, что позволит двигать рычаг вправо и влево.
  2. Теперь нужно открутить все гайки, которые держат сайлентблок в неподвижном состоянии.
  3. Нужно снять сайлентблоки нижнего рычага. Для этого необходимо повторить все действия, что и со сайлентблоками верхнего рычага.
  4. Теперь можно начинать запрессовывать новые сайлентблоки.

Примечание: фиксировать их можно только в нагруженном состоянии автомобиля. Ведь если зафиксировать их на вывешенной подвеске, то в скором времени они могут выйти из строя.

Качественные фото, соответствующее видео или инструкция помогут всем выполнить работы по замене переднего сайлентблока своими руками. Однако нужно быть предельно аккуратными, ведь можно здорово навредить своему авто. Это приведет к тому, что придется заплатить в д

Не нашли интересующую Вас информацию? на нашем форуме.

Краткое описание неисправностей

В большинстве случаев ремонт ходовой части можно выполнить самостоятельно. Основные неисправности, как правило, связаны с выходом из строя амортизирующих передних и задних стоек, так как они являются самым нагруженным элементом конструкции. Стойки воспринимают динамические нагрузки от кузова автомобиля, от колес во время преодоления неровностей дорожного покрытия и боковую нагрузку от воздействия рулевых тяг, которая увеличивается на малых скоростях движения.

Для снятия и установки стоек требуется два приспособления. Остальные инструменты есть в гараже каждого автолюбителя:

  • стяжки для пружин;
  • съемник для выталкивания из рычага пальца рулевой тяги, он же может быть использован для выпрессовки шаровой опоры при необходимости.

Более мелкие неисправности подвески возникают по причине износа уплотняющих резинок и резинометаллических втулок (сайлент-блоков). Их заменить гораздо проще, нежели стойку, хотя иногда для выпрессовки сайлент-блоков тоже нужно приспособление.

Всем привет!Пришлось вне планово заняться передней подвеской из за того что на мелких неровностях(в моем случае по прикатанной щебенке) что то стучало, и этот неприятный стук с каждым днем становился сильнее.Грешил на опоры стоек т.к при замене стоковых стоек и пружин на коротыши, опоры оставил заводские, да и проехал на них уже почти 106 тыс.км так что не сомневаясь купил новые фирмы БРТ(Балаковорезинотехника)

новые опорникиСнял стойки и заменил опоры, попутно поменял наконечники(были еще более менее живые но решил заменить чтоб не делать потом опять сход-развал)

стойки прошли 40000 км и пока сухие, газ в них тоже остался).

новый и старый опорник.

наконечники БЗАК довольно таки не плохиеВообщем поставил все на место но стук не пропал…(Решил не забивать голову и сделать диагностику в сервисе и за одно сход-развал .Вердикт мастера таков : под замену ромашки…их купил той же фирмы БРТ.

задрали первый раз в жизни на подемнике.

попка.

разобрана уже.

сход развал.

сзади развал оказалось -1.5 и перед тоже завалил на -1.5 может и зря но управляемость понравилась)Выехал из сервиса и оооо Бооожее стук пропал!Какая же красота когда ничего не гремит в подвеске просто кайф)))Так же под замену пошли передние колодки.Старые зеленые Феродо мало того что почти стерлись, отслоились и лопнули.Колодочки были в запасе, не новые правда но еще походят!

видно что отслоилась.

  • driving24.ru
  • www.syl.ru
  • expertvaz.ru
  • www.drive2.ru

Неисправности

Вот основные неисправности:

  • растрескивание или разрыв сайлентблоков и подушек;
  • протекание или потеря жесткости амортизатора;
  • продавливание (потеря жесткости) или поломка пружин;
  • износ шаровой опоры;
  • износ опорных подшипников;
  • отрыв кронштейнов от кузова;
  • плохая затяжка резьбовых соединений;
  • неправильные углы кастора и развала;
  • деформация рычагов, растяжек и балки.

Растрескивание резинового наполнителя сайлентблока приводит к тому, что он уже не может удерживать фиксирующий болт на своем месте и рычаг или балка смещаются, что приводит к смещению колеса. На низких скоростях это не опасно, ведь водитель может рулем компенсировать поворот, вызванный смещением колеса, а на высоких скоростях такое нередко приводит к аварии.

Потерявший жесткость амортизатор не гасит движения подвески, как должен, из-за чего возникает эффект мячика, то есть колесо после проезда препятствия несколько раз подпрыгивает, лишаясь на время подъема сцепления с дорогой, что может привести к заносу.

Продавливание или поломка пружин снижает грузоподъемность машины и ее клиренс, в тяжелых случаях автомобиль задевает коробкой или защитой двигателя даже небольшие кочки.

Износ шаровой опоры приводит не только к самопроизвольному повороту колеса, но и может стать причиной, по которой стойка оторвется от рычага и, машина этой стороной упадет на землю.

Поврежденные опорные подшипники ускоряют износ покрышек, а также разбивают посадочное место в кузове (чашку). Отрыв кронштейнов от кузова лишает подвеску работоспособности и ездить на такой машине невозможно.

Плохая затяжка резьбовых соединений приводит к откручиванию гайки, после чего болт вываливается из своего места и треугольник подвески нарушается, поэтому передвигать такое авто получится только эвакуатором.

Неправильные углы кастора и развала, а также деформация рычагов, растяжек и балки меняют поведение машины в повороте, что не слишком опасно на очень низких скоростях, но хотя бы на средней (60–90 км/ч) представляет серьезную угрозу.

Особенности тюнинга амортизаторов

Подвеска состоит из множества различных элементов. В ее конструкцию входит амортизатор, который играет довольно большую роль в поддержании управляемости автомобиля и комфорта в его салоне. Амортизатор – специальное устройство, которое предназначено для гашения колебаний и ударов, возжигаемых во время движения. Этот элемент конструкции определяет следующие моменты:

  • Устойчивость транспортного средства на дорого. При попадании автомобиля на волнистый участок есть вероятность того, что начнется сильное раскачивание кузова. Если амортизатор работает плохо, то кузов начнет сильно раскачиваться, и сила инерции существенно снизить устойчивость транспортного средства.
  • Комфорт в салоне автомобиля существенно снижается при использовании изношенного или некачественного амортизатора. Если рассматриваемый элемент конструкции не может сопротивляться ударам во время движения, то пружина и другие элементы подвески будут доходит до крайней точки, что приведет удар о кузов.
  • Во время поворота крен поддерживается в допустимом значении при помощи амортизатора. Если вовремя достаточно резкого поворота амортизатор не погасит наклон кузова относительно дороги, то есть вероятность потери управляемости.

Вышеприведенные моменты определяют то, что тюнинг подвески ВАЗ 2114 также заключается в установке нового амортизатор

И здесь следует обратить внимание на нижеприведенные моменты:

  • Предложения от отечественных производителей дешевле, но служат меньше.
  • Если нужна управляемость, то можно приобрести спортивные варианты исполнения, которые обладают повышенной жесткостью.
  • Дорогие модели амортизаторов позволяют проводить настройку жесткости. При этом в большинстве случаев следует провести демонтаж конструкции, в других настройка проводится путем нажатия определенной клавиши. Второй вариант исполнения очень дорогой, установить его на ВАЗ 2114 достаточно сложно, так как нужно провести монтаж других систем.

Врезка: Важно: Большинство амортизаторов, которые есть в продаже, имеют стандартные размеры. Однако при подборе следует уточнить, подходит ли выбранная модель к вашему автомобилю, так как в противном случае тюнинг подвески ВАЗ 2114 не провести

Ходовая часть ВАЗ 2114: описание, ремонт

Принципиально конструкции ходовой части переднеприводных автомобилей ВАЗ различных моделей схожи между собой, тем не менее различия есть. Автолюбителям полезно будет разобраться в вопросе, из чего состоит подвеска ВАЗ 2114, знать причины и виды неисправностей, уметь их устранять.

Устройство передней подвески

Тип подвески — независимый, телескопический. Основные узлы и элементы, из которых состоит передняя подвеска ВАЗ 2114 рассмотрим подробнее.

  1. Основой является главный опорно-поворотный элемент — передняя стойка. Собрана в единый узел с пружиной цилиндрической формы, поворотным подшипником, верхней и нижней опорными чашками. Нижним кронштейном стойка крепится к поворотному кулаку ступицы, вверху закреплена к кузову тремя болтами и верхней чашкой упирается в стакан. Имеет поворотный кулак для присоединения пальца рулевой тяги.
  2. Передняя ступица в сборе с шаровой опорой, двухрядным подшипником, тормозным диском и суппортом. Шаровая опора неподвижно прикручена к нижнему рычагу подвески, палец опоры вставлен в посадочное место снизу ступицы и прикручен гайкой.
  3. Нижний рычаг подвески крепится к растяжке, которая двумя концами прикрепляется к лонжерону кузова с помощью двух кронштейнов. С одной стороны растяжки имеется узел крепления стабилизатора поперечной устойчивости, в котором зафиксирован один его конец. Второй конец стабилизатора закреплен на растяжке подвески второго переднего колеса, таким образом связывая их между собой.

Схема передней подвески на ВАЗ 2114

Поворот колеса осуществляется рулевой тягой, которая тянет за ушко на стойке и поворачивает весь узел, при этом вверху он поворачивается на опорном подшипнике, а внизу — на шаровой опоре. Стабилизатор поперечной устойчивости связывает подвеску с двух сторон воедино и заставляет ее работать синхронно.

Конструкция задних элементов

Тип подвески — зависимый, на жесткой поперечной неразрезной балке. Элементы конструкции задней подвески и способы их соединения в автомобиле ВАЗ 2114 такие.

  1. Основанием является поперечная балка. Конструкция сварная, в форме буквы «Н», только с длинной поперечиной. Два передних конца балки закреплены на кронштейнах, прикрученных к задним лонжеронам автомобиля. Способ соединения с кронштейнами — шарнирный, на резинометаллических втулках. Задние концы балки имеют посадочные фланцы для колесных ступиц. Ступицы крепятся к фланцу болтами, на них смонтированы защитный кожух, тормозной цилиндр и колодки. Внутри ступицы находится двухрядный радиальный подшипник. Сверху на колодки насажен тормозной барабан и зафиксирован на ступице направляющими шпильками.
  2. К задним концам балки с другой стороны от ступиц крепится нижний конец стойки с пружиной цилиндрического типа. Верхний конец амортизатора упирается в стакан, приваренный к кузову, через резиновую проставку.

Схема задней подвески на ВАЗ 2114

Схема задней подвески представлена на рис. 2. Задняя ходовая часть автомобиля ВАЗ 2114 действует следующим образом: поперечная балка работает как качающийся маятник, крепления к лонжеронам не позволяют ей двигаться вдоль оси машины. Закрепленные на противоположном конце маятника стойки с пружинами ограничивают его ход вверх-вниз и служат для колес амортизирующим и частично опорным элементом.

Краткое описание неисправностей

В большинстве случаев ремонт ходовой части можно выполнить самостоятельно. Основные неисправности, как правило, связаны с выходом из строя амортизирующих передних и задних стоек, так как они являются самым нагруженным элементом конструкции. Стойки воспринимают динамические нагрузки от кузова автомобиля, от колес во время преодоления неровностей дорожного покрытия и боковую нагрузку от воздействия рулевых тяг, которая увеличивается на малых скоростях движения.

Для снятия и установки стоек требуется два приспособления. Остальные инструменты есть в гараже каждого автолюбителя:

  • стяжки для пружин;
  • съемник для выталкивания из рычага пальца рулевой тяги, он же может быть использован для выпрессовки шаровой опоры при необходимости.

Более мелкие неисправности подвески возникают по причине износа уплотняющих резинок и резинометаллических втулок (сайлент-блоков). Их заменить гораздо проще, нежели стойку, хотя иногда для выпрессовки сайлент-блоков тоже нужно приспособление.

expertvaz.ru

Проводить диагностику просто

Помимо компьютерной проверки, стоит проводить осмотр авто

Это позволит увидеть повреждения кузова и обратить внимание на прочие недочеты

  1. Проверить уровень технических жидкостей.
  2. Провести осмотр подвески и рулевого, чтобы вовремя выявить люфты.
  3. Измерьте компрессию, она должна равняться от 9,5 до 11.
  4. Нужно проверить состояние акк, при этом напряжение должно равняться 12,7 — 13,5 В.
  5. Нужно проверить, насколько хорошо отрегулированы клапаны. Если один или несколько окажутся зажатыми, то может наблюдаться ошибка питания движка.
  6. Не стоит забывать о таких важных деталях, как свечи, высоковольтники.

Особенности конструктивных решений в подвеске передка

Передняя подвеска в машине LADA Granta выполнена на основе следующих аспектов:

  • независимая конструкция с амортизаторами гидравлического типа;
  • пара поперечных рычагов;
  • штанга стабилизатора поперечной устойчивости;
  • рычаги оснащены вспомогательными растяжками;
  • пружина, объединенная с амортизатором в единую стойку, имеет конический профиль и витки переменного сечения.

Амортизационная стойка нижним кронштейном соединена с поворотным кулаком. Конструктивная особенность заключена в том, что во время поворота с кулаком поворачиваются амортизатор и пружина. Схема очень проста. Это решение позволило достичь сохранности технологического отверстия в корпусе амортизатора, что способствует повышению срока его службы.

Некоторым доработкам подверглись опоры стоек, что позволило избавиться от неприятных скрипов и повысить прочностные характеристики конструкции.

В основе поперечного стабилизатора присутствует пружинная сталь. Средняя его часть закреплена на кузове, оба концевых участка зафиксированы на посадочных точках поперечных рычагов.

Модернизированная передняя подвеска отечественной Лада Гранта имеет отличие от аналога в прочих представителей модельного ряда благодаря увеличенному поворотному углу колес. Значение так называемого кластера достигло 2° 45`. Неоспоримым преимуществом данного решения является улучшение курсовой устойчивости, особенно во время движения в повышенном скоростном режиме. Обратной стороной медали можно признать немного возросшее требуемое усилие, которое следует прилагать к рулевому колесу во время осуществления поворота. Если верить отзывам владельцев, этот момент практически неощутим.

Это происходит благодаря выполненной модернизации узла рулевого управления, а именно:

  • интегрированию в узел усилителя, обладающего повышенным компенсирующим эффектом;
  • применению рулевой рейки с коротким ходом.

Данный подход позволил достичь улучшенной управляемости и привел к снижению числа вращений рулевого колеса. Да и у самого руля появилась информативность и чувствительность.

По отзывам владельцев LADA Granta можно судить о принятии конструкторами странного для современной эпохи автомобилестроения конструктивного решения – это когда применяется стандартная подвеска и отсутствие усилителя в механизме рулевого управления. Можно ли трактовать данное решение, как способ удешевить конструкцию?

Виды

Выделяет три типа передних стоек, которые пригодны для установки на ВАЗ 2114.

  1. Масляные комфортные. Если вы любите тихую, размеренную езду, выбирайте масляные. Они с завода ставятся на Самару 2. Хорошо сглаживают неровности на дорогах, однако на высоких скоростях ведут себя нестабильно, автомобиль может сильно раскачивать.
  2. Газо-масляные. Среднее решение, которое позволит комфортно ездить на небольших скоростях, но в то же время наслаждаться спортивной манерой езды, если потребуется. Оптимальный вариант для среднестатистического водителя.
  3. Газовые. Если вы любите тюнинг и огромные скорости, тогда ваш выбор — это исключительно газовые стойки. Но приготовьтесь к тому, что каждая кочка и неровность будет ощущаться под вами. В условиях города такие запчасти долго служить не смогут. Это скорее трековые решения для соответствующих тюнингованных версий «четырнадцатой» модели. Устанавливая короткоходные стойки на ВАЗ 2114, вы сможете добиться лучшей аэродинамики, прижимной силы за счет занижения подвески. Короткоходки — это устройство с ограниченным ходом отбоя, если говорить коротко.

Замена передних стоек ВАЗ 2114

Устройство ходовой части


А теперь подробнее о том, как осуществляется замена опор передних стоек ВАЗ 2114 своими руками. Для начала стоит подготовить автомобиль к проведению работ – отключить аккумулятор, под задние колеса установить упоры, чтобы нельзя было сдвинуть машину. И начинаем:

  1. Поднимаем ремонтируемую сторону при помощи домкрата.
  2. Снимаем колесо. Нужно ли говорить, что ослабить болты нужно заблаговременно?
  3. Тормозную трубку убираете в сторону, чтобы не повредить ее.
  4. Ключами на «17» и «19» выкручиваете болты крепления стойки к ступице. Эти болты и гайки можно сразу выкинуть – повторное использование недопустимо. Во-первых, на резьбе имеется пластиковый фиксатор, а он рассчитан на малое число затягиваний. Во-вторых, сказывается усталость металла и болт может деформироваться при затяжке.
  5. На ВАЗ 2114 замена передней стойки может происходить без снятия пружины. Но выкрутить гайку и демонтировать наконечник рулевой тяги все же придется.
  6. Ключом на «13» требуется выкрутить все три гайки, которыми крепится корпус опорного подшипника к кузову автомобиля.

После этого вся стойка в сборе может быть снята, а на ее место установлена новая. Как можно видеть, замена передних стоек ВАЗ 2114 не столь уж сложна. Но если вы ставите старую пружину, придется повозиться с разборкой старого узла – это может быть проблематично, так как длительная эксплуатация сказывается на нем. Появляется ржавчина, металл «прикипает», иной раз даже проникающая смазка не может выручить.

На обеих сторонах процедура ремонта одинакова. Установка новой стойки проводится в обратной последовательности

Важно при этом соблюдать момент затяжки резьбовых соединений, так как от этого зависит ваша безопасность. Воспользуйтесь для удобства динамометрическим ключом. На этом замена передних стоек ВАЗ 2114 окончена, можно продолжать пользоваться автомобилем

На этом замена передних стоек ВАЗ 2114 окончена, можно продолжать пользоваться автомобилем.

Стойки передней подвески SS20 для ВАЗ 2190-2191 Гранта

Стойки и амортизаторы для а/м ВАЗ производства SS20 имеют следующие модификации по степени жесткости: «Стандарт», «Комфорт-ОПТИМА», «Шоссе» и «Спорт», что позволяет каждому водителю выбрать наилучшее сочетание комфорта и управляемости.

«Стандарт» — наиболее мягкие по настройкам амортизаторы, отличное решение для тех, кто предпочитает мягкую подвеску, плавность хода автомобиля, спокойное передвижение. Данная настройка амортизаторов подходит для повседневной эксплуатации преимущественно в условиях города.

«Комфорт ОПТИМА» — оптимальное решение как для спокойной, так и активной езды по городу и трассе, со сбалансированным сочетанием плавности хода и управляемости (по сравнению со «СТАНДАРТом» увеличена энергоемкость, улучшена управляемость и снижены крены в поворотах).

«Шоссе» — выбор тех, кто предпочитает активный стиль езды, часто и быстро ездит по загородным дорогам, для кого в балансе комфорт-управляемость более важен контроль и безопасность автомобиля при движении на высокой скорости.

«Спорт» — подвеска с максимально жесткими на сжатие и на отбой амортизаторами для тех, кто не приемлет компромиссов и желает даже в экстремальных режимах движения получать максимальную управляемость автомобиля. Отлично подходит для кольцевых гонок, а также гонок в других «асфальтовых» дисциплинах, без уменьшения клиренса.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
