Тестирование датчика массового расхода воздуха (ДМРВ)
Напомним, о чем идет речь – ВАЗ-2110 8 клапанов инжектор: падают обороты и глохнет. Возникает резонный вопрос: что делать? Если причина не в РХХ, то стоит протестировать ДМРВ. Вот несколько рекомендаций, как это сделать:
- Отключить разъем датчика от бортовой системы. Контроллер, управляющей двигателем, будет работать в аварийном режиме, для короткого тестирования это не смертельно. Если ваше авто побежит гораздо резвее, то проблема, скорее всего, именно в ДМРВ. Его пора чистить.
- Заменить датчик на исправный, после чего посмотреть, как будет работать движок. Есть улучшения, значит, надо собственный ДМРВ либо чистить, либо менять.
- Еще есть смысл осмотреть воздухозаборник, для этого надо снять крепежный хомут и внимательно осмотреть внутренность воздухозаборника, там не должно конденсата или масла. Если таковые обнаружатся, то предстоит его почистить специальными средствами.
- Протестировать ДМРВ можно и с помощью мультиметра. Для этого нужно мультиметр перевести в режим работы вольтметра и выставить его на 2. На датчике имеется 2 провода – желтый и зеленый. Желтый передает сигнал на контроллер, а зеленый – на массу. При включении зажигания проводим замеры между двумя этими проводами. Двигатель работать не должен. Если показания в диапазоне 1,01-1,02, значит, с датчиком полный порядок. Показания в диапазоне 1,02-1,03 – датчик пора чистить. А уж если показатели зашкалили до 1,04, то пора брать новый датчик.
Вот мы разобрались в основных признаках неисправности ДМРВ, ни само тестирование, ни устранение неполадок не представляют особенного труда. Вполне по силам справиться без сервисного обслуживания.
Лада 2112 ᵀᴴᴱ ᴼᴿᴵᴳᴵᴺᴬᴸ › Бортжурнал › Почему Ваз 2112 заводиться и глохнет
Неисправность, при которой легковой автомобиль ВАЗ-2112 глохнет через пару секунд после запуска двигателя, доставляет водителю много отрицательных эмоций. А вот, чтобы найти причину этой неисправности самостоятельно, нужно знать, от чего это может произойти. Если Вы не владеете этими знаниями, то выход только один, ехать к хорошим специалистам, которые могут провести диагностику двигателя.
Первой причиной этой неисправности может стать регулятор холостого хода (РХХ), который находится на дроссельном узле. Убедится в том, что именно он является виновником неисправности можно следующим образом. Открываете капот своего ВАЗ-2112, ищите воздушный фильтр, вот межу им и шлангом впускной трубы, установлен датчик массового расхода воздуха (ДМРВ).
Снимаете с него клемму и пытаетесь завести двигатель своего автомобиля. Если двигатель заведётся, и при отпущенной педали газа, будет держать обороты коленчатого вала в районе полутора тысяч, то это будет означать, что регулятор холостого хода в рабочем состоянии. Так как именно он поддерживает такие обороты при снятой клемме с датчика массового расхода воздуха. Аналогичную проверку можно провести и при снятии клеммы с датчика положения дроссельной заслонки (ДПДЗ). Он располагается сбоку патрубка дроссельного узла.
Если двигатель, при этих двух проверках, также заводится, а затем сразу же глохнет, то возможно виноват в этом регулятор холостого хода или провода идущие к нему. Но чтобы вынести ему окончательный приговор, нужно будет проверить состояние дроссельного узла, так как у него есть склонность к загрязнению, которая не даёт перемещаться штоку. В этом случае, даже исправный регулятор холостого хода, не сможет выполнять предназначенную для него функцию по регулированию оборотов коленчатого вала двигателя.
Если оказалось, что в этой неисправности виноват всё-таки регулятор холостого хода, а Вы приобрели новый РХХ, то прежде чем устанавливать его вместо неисправного регулятора, Вам необходимо будет отключить аккумуляторную батарею, путём снятия минусовой клеммы. Засеките время снятия этой клеммы и начинайте установку нового РХХ. Если сделали эту работу быстро, то обратно минусовую клемму поставите на место не ранее 20 минут с момента её снятия. Далее, включаете зажигание и держите его включенным секунд двадцать. Затем зажигание выключаете и только после этих действий пытаетесь завести двигатель Вашего автомобиля. Делается это для того, чтобы сбросить настройки электронного блока управления (ЭБУ), иначе он снова будет выдавать эту ошибку.
Ситуация, когда двигатель глохнет на холостых оборотах, возникает достаточно часто. Данное явление может проявиться как на автомобилях с большим пробегом, так и на новых авто. Стоит отметить, что процесс запуска холодного двигателя стартером может быть как изначально затруднен, так и протекать абсолютно нормально.
Другими словами, двигатель может хорошо заводиться «на холодную» или «горячую», но затем начинает глохнуть на холостых. Также в ряде случаев проявляется то, что при нажатии на педаль газа и повышении оборотов мотор начинает работать стабильно. Существует несколько основных причин, по которым двигатель «не держит» холостые обороты, троит и трясется. Далее мы рассмотрим, почему машина глохнет на холостом ходу или работает очень неровно после запуска «на холодную», на переходных режимах «на горячую» и т.д.
Признаки поломки
По определенным признакам можно определить, что РХХ вышел из строя и нуждается в ремонте, либо полноценной замене на новое устройство.
К таковым признакам относят:
- Плавающие обороты на холостом ходу;
- Проблематика запуска двигателя, он заводится с трудом даже при нажатой педали газа;
- Не удается повысить обороты, даже когда двигатель достаточно прогрелся;
- Двигатель начинает неожиданно глохнуть, когда осуществляется переход на нейтральную передачу;
- Обороты снижаются при включении энергопотребляющих приборов — печка, кондиционер, аудиосистема, фары и пр.
Но замена регулятора — не всегда верное решение. В некоторых случаях снятие старого датчика и установка на его место нового устройства результата не принесет. А все потому, что виновниками неисправности могут оказаться другие элементы, такие как свечи зажигания или же топливный фильтр.
Проверка функциональности
Если двигатель глохнет, обороты плавают, оказываются повышенными, нужно обязательно проверить, работает ли РХХ.
Для проверки потребуется для начала демонтировать крепления дроссельного узла, а потом аккуратно сместить его буквально на 10 миллиметров.
Вам понадобится вольтметр, с помощью которого можно проверить, идет ли на датчик напряжение и какие его показатели. Заранее подключите минусовую клемму от аккумуляторной батареи на массу, а вольтметр подключите к выводам, обозначенным буквами A и D. Далее сверяемся с таблицей.
Показания
Что означают
На вольтметре менее 12В
Это говорит о том, что вероятнее всего аккумулятор разрядился
На измерителе нет никаких данных
Проблему следует искать в цепи проводки или же в электронном блоке управления двигателя
Вольтметр показывает 12В и более
Обязательно проверьте сопротивление регулятора холостого хода. С ним проблемы. К 4 выводам подключается тестер. Нормальные показания сопротивления — 50 или 55 Ом
Дополнительно сделайте попарную проверку. При этом сопротивление должно оказаться бесконечно большим. Если датчик ХХ показывает другие цифры, тогда регулятор нуждается в обязательной и немедленной замене.
Есть другой способ проверки работоспособности устройства. Для этого нужно достать датчик и подсоединить колодку. Пальцем нажимайте на иглу и наблюдайте за ее выдвижение. При выключении зажигания должен произойти толчок иглы.
В случае отсутствия толчка можно еще попробовать решить проблему методом простой чистки устройства. Воспользуйтесь универсальным и всемогущим средством под названием WD40. Смочите им тщательно весь механизм и, вооружившись ватными палочками, очистите все, до чего сможете добраться
Особое внимание при очищении уделяйте игле со штоком
Если эти меры не помогли, не остается ничего другого кроме как заменить РХХ.
Чтобы выполнить замен регулятора ХХ, профессионалом быть не обязательно. Сделав работу самостоятельно, вы получите полезный опыт, а также сможете сэкономить приличную сумму денег.
Вся процедура должна выполняться в строгой последовательности, что позволит сделать все грамотно и качественно. Может даже лучше, нежели на станции технического обслуживания.
- Обесточьте свой автомобиль. Для этого достаточно просто снять минусовую клемму с аккумуляторной батареи вашего автомобиля. Короткие замыкания и удары током нам не нужны.
- Отключите колодку от датчика. В случае с инжекторным двигателем, установленным на ваш ВАЗ 2110, для отключения колодки достаточно просто нажать на пластиковый фиксатор.
- Отсоедините два винта. Причем лучше сначала откручивать левый крепежный элемент, а после него — правый винт.
Снятие устройства
- Это позволит добиться желаемого — снять регулятор холостого хода. Дальнейшие операции просты, как и все предыдущие мероприятия.
- Перед установкой нового датчика на его законное место, воспользуйтесь обычным моторным маслом, с помощью которого обрабатывается уплотнительное кольцо.
- Осмотрите состояние этого самого уплотнительного кольца. При длительной эксплуатации уплотнитель может деформироваться, покрыться трещинами. В этом случае лучше заменить его на новый.
- Далее наступает этап калибровки. Серьезных усилий прикладывать не придется, поскольку все основные задачи по калибровке возьмет на себя электронное реле.
- Включите на несколько минут зажигание, а затем выключите его.
- Если после проведенных операций и калибровки обороты перестали плавать, они не повышенные и стабильные, все вы сделали верно, и именно датчик ХХ был всему виной.
Как видите, РХХ — это достаточно важный элемент в системе автомобиля, за которым необходимо тщательно следить. Приятен тот факт, что в случае возникновения неприятностей с регулятором его всегда можно за считанные минуты заменить своими собственными руками.
Система зажигания
Проверьте, в каком состоянии свечи. По разным причинам на них может образовываться налет или нагар. Если свечи с нагаром, в масле или залиты бензином, их чистка или замена на новые не решит вопрос — нужно устранять саму суть проблемы.
Нагар на свечах зажигания
Чаще всего это может быть:
- неправильно выставленный угол зажигания;
- повышенное давление картерных газов из‐за грязной системы вентиляции;
- износ маслосъемных колпачков;
- неправильное смесеобразование из‐за неисправного ДМРВ;
- прогар клапана или залегание колец двигателя.
Следующий этап — проверка высоковольтных проводов и катушек. На современных автомобилях устанавливается одна катушка на каждый цилиндр.
Если провод был исправен, после запуска вибрации усилятся. Если ничего не изменилось, значит, данный провод был поврежден. Также можно проверить сопротивление первичной обмотки катушки — оно колеблется в районе 0,4–2 Ом.
Катушки зажигания и высоковольтные провода
ВВ‐провода и катушки — это те элементы, на которых нельзя экономить. К сожалению, участились случаи брака среди производителей аналогов. Приобретайте те запчасти, на которые предоставляется гарантия.
3 Ищем проблему в топливной системе
У автомобилей ВАЗ 2106–2109 причиной нестабильного ХХ является карбюратор, а точнее – электромагнитный капан холостого хода. На “классике”, т.е. ВАЗ 2105–2107 устанавливают карбюратор “Озон”, у которого клапан ХХ расположен справа (если смотреть по ходу автомобиля). На автомобилях 2108–21099 установлен карбюратор “Солекс”, у которого клапан расположен сзади, т.е. со стороны салона.
Прежде всего обычно производится проверка крепления клапана, так как он нередко со временем просто откручивается. Если же с креплением проблем нет, следует выкрутить клапан и разобрать. Внутри него расположен жиклер, который необходимо промыть в специальном средстве для чистки карбюраторов и прочистить сжатым воздухом
При этом обратите внимание на состояние провода и место контактного соединения. При необходимости место контактного соединения нужно почистить
Перед установкой электромагнитного клапана на место желательно поставить новую прокладку, чтобы исключить подсос воздуха. Если после его установки ситуация не изменилась, возможно, клапан полностью вышел из строя. Чтобы проверить это, просто включите и выключите зажигание. Если клапан не издает характерных щелчков, значит, его необходимо заменить.
Если клапан в норме, но проблема плавающих оборотов никуда не делась, скорее всего, требуется чистка карбюратора. В этом случае нужно демонтировать карбюратор, выкрутить клапан холостого хода, а также винт регулировки качества смеси холостого хода и винт, отвечающей за регулировку количества оборотов на холостом ходу. Положение регулировочных винтов желательно запомнить. Для этого закрутите каждый винт до упора и посчитайте количество оборотов. При установке винтов на место вы сможете закрутить их до упора, а затем открутить на это же количество оборотов. Таким образом, у вас не собьются настройки карбюратора, если, конечно, вы уверены, что он настроен правильно.
Затем во все отверстия нужно впрыснуть средство для прочистки карбюратора и продуть сжатым воздухом каждое отверстие. Имейте в виду, что с первого раза добиться хорошего результата не получится, поэтому каждое отверстие нужно прочищать и продувать по несколько раз. После продувки обязательно нужно разобрать карбюратор, т.е. снять верхний блок и заменить прокладку межу верхним и нижним блоками. Причем после сборки место стыка следует промазать автомобильным герметиком.
Дело в том, что со временем прилегающие поверхности искривляются, и в результате их неплотного прилегания происходит подсос воздуха. Особенно часто подобная ситуация происходит на автомобилях 2109 и других модификациях с карбюратором “Солекс”.
Не рискуйте совершать действия, если не обладаете достаточной подготовкой и знаниями. Иногда будет достаточно вникнуть в суть проблемы, чтобы проконтролировать затем работу ремонтной службы
Иногда причины нестабильности холостого хода заключаются в настройках качества смеси. Если обороты слишком низкие и автомобиль периодически глохнет, возможно, смесь сильно обедненная, т.е. в цилиндры попадает много воздуха, в результате чего при взрыве смеси в камере сгорания не образуется необходимое давление. Другими словами, падает мощность, в результате чего снижаются обороты и двигатель глохнет.
В таком случае нужно немного выкрутить болт качества смеси. Делайте это плавно, так как в слишком богатой смеси двигатель “захлебнется” и тоже заглохнет. Причем после этого завести его будет проблематично, пока не просохнут свечи. Характерным симптомом богатой смеси являются громкие хлопки, так как несгоревшее топливо взрывается в выхлопной трубе. Поэтому винт нужно отворачивать лишь до тех пор, пока обороты не перестанут расти. Затем следует подстроить второй винт, отвечающий за количество оборотов, чтобы холостые обороты находились в пределах 800–900 об/мин.
На более современных моделях, таких как Приора или ВАЗ 2114, зачастую вместо карбюратора установлен инжектор. Для промывки его форсунок требуется специальный стенд и жидкость для промывки инжекторов. Соответственно, справиться с этой задачей своими силами в домашних условиях не получится.
Если перебои на холостом ходу не связаны с работой карбюратора или инжектора, необходимо проверить бензонасос. На “классике” и моделях 2108–2109 бензонасос расположен под капотом. У всех более новых моделей ВАЗ топливный насос расположен под задним сиденьем. Чтобы получить к нему доступ, нужно снять сиденье и демонтировать люк. На фото ниже вы видите бензонасос ВАЗ 2112.
Советы и рекомендации
Давайте рассмотрим, как можно устранить некоторые неисправности, которые приводят к плаванию и скачкам оборотов, причем сделать это своими руками.
- Как уже говорилось выше, подсос лишнего воздуха может оказаться причиной скачков. Чтобы исключить или подтвердить вероятность подачи такого воздуха, нужно проверить герметичность системы подачи воздуха во впуск. Можно снять воздушный шланг и подать в него воздух от компрессора или насоса, поместив шланг в емкость с водой. Этот способ помогает выявить трещины.
- Что касается регулятора холостого хода, мультиметром нужно замерить сопротивление. Если сопротивление находится на отметке от 40 до 80 Ом, это значит, что устройство не рабочее.
- Также в рамках диагностических процедур в ряде случаев нужно заняться прочисткой клапана вентиляции картерных газов. Клапан нужно извлечь, промыть его жидкостью для чистки карбюраторов или керосином. Такой подход позволит удалить отложения из клапана.
- Что касается датчиков ЭСУД, в этом случае пытаться ремонтировать такие элементы нецелесообразно. Например, если неисправен датчик массового расхода воздуха, его лучше сразу менять на новый.
- Промывку дроссельной заслонки без надлежащего опыта лучше доверять специалистам, особенно если такая промывка необходима со снятием заслонки. Если же говорить о способе промывки дросселя без снятия, процедуру можно сделать самостоятельно. От заслонки отсоединяются шланги, затем в дроссель впрыскивается аэрозоль-очиститель.
Главное, отключить от дроссельной заслонки электрические контакты. Добавим, что на многих авто, где заслонка была сильно загрязнена, нужно затем дополнительно выставить правильный зазор открытия заслонки или «обучить» дроссель при помощи соответствующего оборудования.
На авто с карбюратором нужно настроить холостой ход, выставляя его винтами качества и количества на карбюраторе. Также может потребоваться чистка жиклера холостого хода. Для этого бывает достаточно впрыснуть аэрозоль для чистки карбюраторов, после чего продуть сжатым воздухом.
Как утверждают водители, это позволяет защитить насос от коррозии и является профилактической мерой. При этом отметим, что такой способ подходит для строй техники и крайне не рекомендуется практиковать подобные решения на современных дизельных ДВС.
Датчик РХХ
На холодную двигатель работает нормально, но после прогрева тахометр сходит с ума. Это может быть причиной неисправного датчика или самого регулятора холостого хода. Вместе с этим двигатель удается запустить только с нажатой педалью газа, а на ходу при переключении передач мотор глохнет.

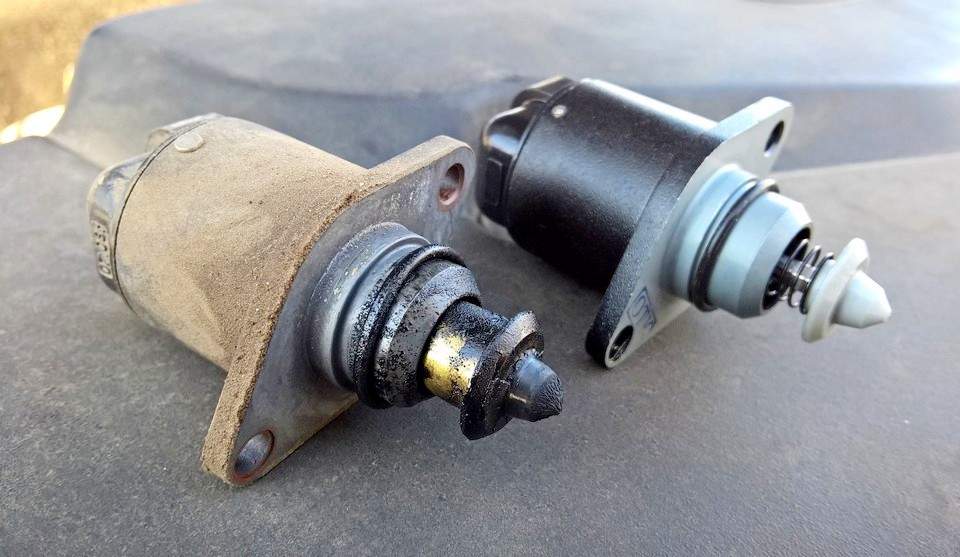

Загрязненный и новый регуляторы ХХ
Из‐за нагара, шток не в состоянии нормально двигаться. Если плавают обороты на прогретом двигателе из‐за датчика РХХ, разборка и чистка механизма с заменой уплотнительного кольца поможет устранить проблему. Но так бывает не всегда — возможно, вышла из строя обмотка, статор или подшипник. В таком случае проще заменить РХХ на новый.
Проблемы с подачей воздуха в двигатель
Распространенной причиной плохого набора оборотов двигателя может служить плохая подача воздуха в двигатель,ведь воздух необходим для приготовления горючей смеси, которая и приводит поршни двигателя в движение.
Система охлаждения двигателей ВАЗ-2110: 1 — расширительный бачок; 2 — отводящий шланг радиатора; 3 — радиатор; 4 — пароотводящий шланг радиатора; 5 — подводящий шланг радиатора; 6 — кожух электровентилятора системы охлаждения; 7 — корпус термостата; 8 — датчик температуры охлаждающей жидкости системы управления двигателем (установлен в выпускном патрубке); 9 — выпускной патрубок; 10 — датчик температуры охлаждающей жидкости для комбинации приборов (установлен в головке блока цилиндров); 11 — головка блока цилиндров; 12 — дроссельный узел; 13 — кронштейн крепления подводящей трубы насоса охлаждающей жидкости; 14 — насос охлаждающей жидкости; 15 — подводящая труба насоса охлаждающей жидкости; 16 — подводящий шланг радиатора отопителя; 17 — отводящий шланг радиатора отопителя; 18 — пароотводящий шланг радиатора отопителя; 19 — шланг подводящей трубы насоса охлаждающей жидкости; 20 — заправочный шланг.
Если в двигатель подается слишком больше количество воздуха, то смесь в нем получается слишком насыщенной кислородом, а процент содержания бензина в смеси наоборот падает.
Наиболее оптимальный и простой метод решения подобной проблемы может быть покупка и установка нового воздушного фильтра. Для предотвращения подобной проблемы в будущем необходимо производить замену воздушного фильтра в двигателе 2 раза в год.
1 К чему приводит нестабильная работа двигателя
Нестабильность холостого хода (ХХ) – это более серьезная проблема, чем полагают многие водители. Дело в том, что она ведет к следующим негативным последствиям:
- на предельно малых оборотах увеличивается износ двигателя, кроме того, повышенные вибрационные нагрузки негативно сказываются на других деталях автомобиля;
- двигатель может глохнуть в неподходящий момент, например на светофоре или при езде на нейтралке;
- повышается расход топлива, так как водителю приходится “помогать” двигателю, чтобы он не заглох, нажимая на педаль газа. Кроме того, обороты по разным причинам могут “подпрыгивать” и сами по себе;
- повышенные вибрации в автомобиле докучают водителю и пассажирам;
- ухудшается динамика автомобиля, так как нестабильная работа ХХ чаще всего является симптомом неисправностей систем зажигания или подачи топлива. В результате снижается мощность двигателя.
Поэтому если вы заметили, что плавает холостой ход, необходимо сразу же приступить к поиску и устранению причин, чем мы далее и займемся.
Где находится датчик холостого хода на ВАЗ-2110: 8 и 16 клапанов
Датчик холостого хода относится к важным элементам любого автомобиля, так как от него зависит стабильная работа двигателя на разных оборотах. Но такой элемент может изначально работать исправно, а потом давать сбои. О чем это говорит, и какие проблемы из-за этого могут возникнуть – обо всем в статье ниже.
Предназначение датчика холостого хода
Датчик холостого хода.
Датчик в ВАЗ-2110 контролирует работу мотора. Никому не понравится, если работа двигателя не будет стабильной и он начнет глохнуть во время движения или остановки.
Стабильная работа мотора важна всегда. Особенно, если это зима и надо прогреть двигатель на инжекторе, хоть некоторые и утверждают, что прогрев мотора на инжекторе не потребуется. Но это мнение ошибочное. Лучшему дать двигателя поработать 3-5 минут на холостом ходу в холодное время года, чем начинать его сразу «рвать».
Расположение устройства на ВАЗ-2110
Осторожно, не перепутайте датчик, необходимый нам снизу. Состоит он из двух частей и трех деталей : штока, пружины и электромоторчика
Закреплен он возле механизма управления заслонками и соединяется с ним при помощи болтов
Состоит он из двух частей и трех деталей : штока, пружины и электромоторчика. Закреплен он возле механизма управления заслонками и соединяется с ним при помощи болтов.
Принцип работы
Принцип действия РХХ.
Элемент не отличается от того, будет в моторе 8 или 16 клапанов. Он имеет стабильную конструкцию. В отличие от инжектора, данная деталь регулирует холостой ход, в то время как первый обеспечивает стабильные обороты при нагрузке.
Весь процесс регулировки проходит при втягивании или вытягивании иглы, которая перекрывает канал подачи топлива.
Основные признаки неисправности
О том, что датчик работает неправильно, может свидетельствовать:
- Плохой запуск мотора даже при выжатой педали газа.
- Плавающие обороты на холостом ходу.
- При включении нейтральной передачи двигатель глохнет.
- При прогретом моторе не повышаются его обороты.
- При включении печки, света или магнитолы обороты двигателя начинают падать.
Специалисты говорят, кода происходят такие ситуации, которые описаны выше, то это не всегда может являться причиной того, что поломался датчик. Тут может быть причина в свечах, фильтрах или качестве топлива. Все их надо предварительно проверить.
Проверка датчика
Схема подключения датчика холостого хода.
- Изначально надо отыскать колодку с проводами, которыми подается напряжение на датчик. Для этого нужно открутить дроссельный узел и сместить его вниз.
- Потом при помощи вольтметра проверить, подается ли напряжение на датчик.
- Если покажет на приборе 12В, то это будет говорить о том, что нет зарядки на АКБ, когда на приборе ничего не покажет, то это говорит о том, что проблему надо искать в сети, так как к датчику не идет ток.
- При показаниях выше 12В потребуется проверить регулятор напряжения сети.
Также может быть проверка произведена и другим способом . Для этого надо снять датчик и завести мотор, нажимая периодически на педаль газа. Игла должна плавать.
Чистка
Для очистки датчика нужно его шток окунуть на несколько минут в очиститель карбюратора.
Иногда может просто потребоваться почистить сам датчик, если игла не плавает, а на датчик подается напряжение. Если чистка не поможет, то потребуется замена узла.
Замена
Все работы проводятся в таком порядке:
- Снять минус с АКБ.
- Отсоединить колодку от датчика.
Снимаем колодку, нажав на пластиковый фиксатор.
Выкручиваем болты крестообразной отверткой.
Калибровку работы проводит реле. Оно автоматически настраивает датчик при включении зажигания. После замены обороты мотора не должны плавать на холостом ходу.
Зная эти моменты, каждый сможет проверить работу регулятора холостого хода и при необходимости заменить его.
