Как снять и заменить генератор на ВАЗ-2114 своими руками

Руководство по снятию агрегата

Если разрушен подшипник, необходима разборка генератора, а для этого придется его демонтировать. Генераторная установка крепится к блоку цилиндров двигателя на специальном кронштейне. Там же находится планка для регулировки натяжения ремня.

Для снятия генераторной установки на ВАЗ 2114, нужно запастись следующим инструментарием:

  • набор гаечных ключей, желательно и накидных, и рожковых;
  • торцовая головка на «15»;
  • монтировка, либо отрезок металлической трубы.

Возможны варианты демонтажа генераторной установки со снятием защиты силового агрегата и без. Мы рассмотрим вариант без демонтажа защиты. Перед тем, как снять генераторную установку, нужно отключить отрицательную клемму на аккумуляторе, чтобы избежать короткого замыкания.

Процедура состоит из этапов:

Сначала с помощью ключа на «17» нужно ослабить натяжение ремня генератора. Для этого нужно выкрутить гайку крепления сверху и передвинуть агрегат к блоку цилиндров.
Далее на болте вывода «31» необходимо выкрутить гайку и отсоединить питающий провод, который идет к обмотке возбуждения ротора.
Снизу генератор крепится с помощью гайки и длинного болта, их нужно выкрутить.
 Чтобы было удобнее доставать генератор, нужно открутить планку, с помощью которой узел крепится к блоку цилиндров мотора

Для этого необходимо выкрутить два болта.
Также следует выкрутить осторожно гайку крепления планки к стартеру. Если крепеж прикипел, можно воспользоваться проникающей смазкой, которая дает возможность удалить ржавчину и грязь.
Чтоб снять ось крепления генератора к кронштейну, его лучше повернуть по часовой стрелке.
Далее ключом на «19» нужно выкрутить гайку и снять ее и дистанционную втулку.
Теперь генераторный узел можно вынимать вверх.

При варианте демонтажа генератора через низ нужно снимать защиту.

Как устроен генератор на ВАЗ-2114

Крышки. Их на генераторе всего лишь две. Они сделаны из алюминия и имеют в себе специальные пазы, в которые вставляются подшипники. Задняя крышка также оснащена специальной клеммой, благодаря которой и происходит соединение с АКБ. Есть там и разъем, за счет которого напряжение подается на обмотку возбуждения. Конденсатор располагается на задней крышке и используется для того, чтоб устранят радиопомехи

Там же есть и место, в котором фиксируются щетки.
Второй, не менее важной деталью является цилиндр сердечника статора, изготовленный их специального трансформаторного железа. В середине есть пазы, в которые укладывается обмотка. Есть также и выводы для соединения этой детали с выпрямительным блоком

Крышка прикручивается к ней при помощи болтов.
Обмотка возбуждения располагается на валу вышеуказанного ротора. Она подключается к медным кольцам, обеспечивающим контакт. Для того чтобы произвести монтаж приводного шкива, используется шпоночная канавка, расположенная в передней части вала.
Щетки генератора данной модели автомобиля произведены из цельного узла, который совмещен с электронным реле. Последнее, кстати, скрывается за достаточно прочным корпусом и крепится к щеткодержателю.
Изнутри задней крышки располагается блок диодов. Их общее количество составляет 9 штук, 6 из которых являются основными. Установлены они на полукруглые пластины, сделанные из того же алюминия. Благодаря им полупроводники лучше охлаждаются.

Есть также и выводы для соединения этой детали с выпрямительным блоком. Крышка прикручивается к ней при помощи болтов.
Обмотка возбуждения располагается на валу вышеуказанного ротора. Она подключается к медным кольцам, обеспечивающим контакт. Для того чтобы произвести монтаж приводного шкива, используется шпоночная канавка, расположенная в передней части вала.
Щетки генератора данной модели автомобиля произведены из цельного узла, который совмещен с электронным реле. Последнее, кстати, скрывается за достаточно прочным корпусом и крепится к щеткодержателю.
Изнутри задней крышки располагается блок диодов. Их общее количество составляет 9 штук, 6 из которых являются основными. Установлены они на полукруглые пластины, сделанные из того же алюминия. Благодаря им полупроводники лучше охлаждаются.

Виды ремонтных работ

Когда производится замена устройства, проверяют, в каком состоянии находятся ремни и ролики. Данные детали относятся к разряду расходных материалов, поэтому подлежат замене время от времени. Из строя могут выйти разные составные элементы агрегата. Назовем, какие ремонтные работы в данной области проводятся наиболее часто:

  • замена обгонной муфты. Ремонт детали не производится, она заменяется новой запчастью;
  • замена внешнего или встроенного реле;
  • смена ремня устройства;
  • замена щеток.

Каждая из этих деталей должна быть полностью исправной. От этого зависит благополучное функционирование всей системы в целом. При выходе из строя даже одного элемента это влечет за собой сбой в работе всех других деталей

Важно своевременно проверять состояние каждого компонента устройства. Это гарантирует долгую службу агрегата в дальнейшем

Сломался авто? Мы все починим! +7 (961) 014-5673 +7 (915) 732-0659 Звоните!

Как определить проблемы с электричеством в автомобиле?

Первым делом стоит понять, действительно ли в вашем авто проблемы с электропитанием. Существует две группы неполадок в этом плане, грубо можно разделить все проблемы на неполадки при запуске и странную работу электросети после запуска двигателя

Это важно различать, так как в данных процессах задействованы разные модули. Стоит разобраться с тем, на какие же симптомы автомобиля стоит обращаться, если электросеть плохо работает уже после запуска двигателя:

  • слишком тусклая работа всех ламп в салоне, а также головного света, габаритов и стоп-сигналов, это может быть не сильно заметно, но в реальности разница яркости ощутима;
  • выключение некоторых элементов электрической сети самовольно при довольно больших нагрузках, к примеру, во время включения вентилятора в салоне может выключаться музыка;
  • при прогазовке на холостых оборотах заметно увеличивается на секунду яркость подсветки в салоне, а вот при включении другого оборудования яркость снижается;
  • возможно еле заметное или назойливое мигание света, неравномерное освещение дороги, быстрый выход из строя лампочек во всевозможных модулях вашего автомобиля;
  • заметно ощущается снижение скорости работы вентилятора, когда включается оптика, музыка или другие потребители электропитания, в сети может присутствовать неверное подключение.

Проблема в том, что к множеству таких проявлений владелец автомобиля вполне может привыкнуть. И в этом случае никаких сюрпризов не будет. Можно привыкнуть к тусклому свету, плохой работе обдува и к прочим неприятностям. Но в целом такой режим эксплуатации очень сильно вредит вашему автомобилю. Возможен внезапный выход из строя бензонасоса, системы климата, плохое срабатывание автоматической коробки передач и других узлов.

Диагностика генератора

Если пропадает зарядка или ее уровень недостаточен, то на аккумулятор будет поступать намного меньше тока, чем необходимо. Следовательно, для питания всей бортовой сети также не хватит одного генератора и ему на помощь придет АКБ, который спустя некоторое время разрядится. Но еще хуже чрезмерно высокое напряжение – из-за него могут перегореть предохранители, лампы, ЭБУ, и проч. Для диагностики генератора ВАЗ 2114 вам потребуется мультиметр:

  1. Включите зажигание и запустите мотор.
  2. При наличии повреждений в цепи питания роторной обмотки вы заметите, что лампа на приборной панели горит.
  3. Двигатель необходимо прогреть до рабочей температуры и включить ближний свет фар, магнитолу.
  4. Проведите замер напряжения на клеммах аккумулятора. Необходимое условие – частота вращения коленвала должна быть примерно 2500-3000 об/мин.
  5. В случае исправности генератора показания вольтметра будут около 13 В (погрешность в 0,1 В можно не учитывать).
  6. Отключаете свет и магнитолу, напряжение должно возрасти до 14,7 В. Это максимальное значение.

Проводя диагностику, обязательно обратите внимание на то, с какими звуками вращается ротор. Очень часто выходит из строя подшипник в передней крышке

Именно на него воздействует максимальная нагрузка со стороны ремня. Несколько причин, по которым может упасть напряжение ВАЗ 2114:

  1. Ремень генератора слабо натянут.
  2. Имеется неисправность в регуляторе напряжения.
  3. Износ щеточного узла.
  4. Полный износ генератора.

Обратите внимание на то, что горящая лампа со значком аккумулятора говорит о том, что имеется неисправность в цепи питания роторной обмотки. Следовательно, в статорных обмотках не будет генерироваться ток, так как нет вращающегося магнитного поля

Генератор ваз 2110

Назначение

Генераторная установка является достаточно надежным устройством, хорошо переносящую как повышенную вибрацию силового агрегата, так и большие перепады подкапотных температур, а так же имеющей высокую стойкость к воздействиям влажной среды и грязи.Параметры выходного тока генератора должны быть стабильны на всех режимах работы двигателя, при любых его нагрузках и частотах вращения.Главными требованиями, стоящими перед генератором, являются:

  • Параметры генерируемого электрического тока должны быть таковы, что бы при любых режимах работы двигателя и нагрузки на бортовую сеть автомобиля не только не происходил интенсивный разряд аккумуляторной батареи, но и происходила ее подзарядка;
  • При любой частоте вращения двигателя и изменении нагрузки во всем диапазоне его работы напряжение в электрической цепи автомобиля должно быть стабильным и соответствовать заявленной величине.

Устройство

Прежде чем искать в своем ваз 2110 неисправности генератора необходимо знать что принципиальная конструкция и принцип его работы одинаковы для всех типов автомобилей. Они могут различаться лишь в габаритах, качеством изготовления и расположением монтажных креплений.
Поэтому для расширения своего кругозора можете прислушиваться к советам владельцев всех марок автомобилей, благо некоторые запасные части генераторов взаимозаменяемы.

Замена в генераторе ваз 2110

На фото выделены основные составляющие генератора:

  1. Шкив ремня генератора(надеюсь пояснять его назначение нет необходимости);
  2. Корпус, состоящий из передней половинки находящейся со стороны шкива и задней, которая устанавливается со стороны контактных колец. Помимо этого в задней части корпуса размещен щеточный узел, выпрямитель, регулятор напряжения, а также выводы электропроводки для подключения к электрической цепи автомобиля.

В корпусе устанавливается статор, и размещаются опорные подшипники ротора, так же на нем имеются крепления для установки генератора на двигатель автомобиля.

  1. Ротор с обмотками возбуждения выводы которых соединены с цилиндрическими, выполненных из меди контактными кольцами;
  2. Сердце генератора – статор. Именно в пазах между его стальных листов, где находится трехфазная обмотка и вырабатывается необходимый автомобилю электрический ток;
  3. Сборка выпрямительных диодов (без комментариев);
  4. Регулятор напряжений необходимый для поддержания напряжения в электрической цепи автомобиля в заданных параметрах во время изменения нагрузок, частоты вращения генератора и температуры окружающего воздуха;
  5. Щеточный узел, где находятся подпружиненные щетки находящиеся в контакте с контактными кольцами ротора;
  6. Пластмассовая крышка, защищающаяся диодный модуль.

Принцип работы

Приступаем к самой интересной части нашей статьи.Итак, поворачиваем в замке ключ зажигания и:

  • На контактные кольца, через щеточный узел, а затем на обмотку возбуждения ротора поступает электрический ток;
  • В обмотке ротора, который начинает вращаться одновременно с коленчатым валом двигателя, находится магнитное поле, которое пронизывает обмотки статора, вследствие чего на его выводах напряжение с переменным значением;
  • Когда генератор достигает определённой частоты вращения, он переходит в режим самовозбуждения, то есть ток на обмотку возбуждения ротора начинает поступать непосредственно от самого генератора;
  • Вырабатываемое переменное напряжение с помощью блока выпрямителей преобразуется в постоянное. Именно в этом состоянии происходят процессы зарядки аккумуляторной батареи и обеспечения электричеством потребителей тока;
  • Регулятор напряжения включается в работу в процессе движения автомобиля, когда меняются нагрузка на генератор и его частота вращения. Его задачей является регулировка времени включения возбуждающей обмотки ротора.

Это время уменьшается при меньших внешних нагрузках и при возрастающих частотах вращения ротора генератора, и возрастает при увеличении нагрузок и снижении частоты вращения.

Принцип работы генераторной установки переменного тока

Надеюсь, моя краткость не помешала понять вам принцип работы генераторной установки переменного тока, в противном случае в сети всегда можно найти соответствующее по теме видео.

Итак, основными параметрами являются:

  • Номинальные значения напряжения, тока и частоты возбуждения;
  • Частота, с которой происходит самовозбуждение обмотки;
  • Коэффициент полезного действия (КПД).

В нашем случае электрическая система имеет номинальное напряжение в 12 вольт, а номинальным током считается его максимальное количество, получаемое при номинальной частоте вращения генератора (80 ампер при 6000 оборотах в минуту).

Как снять генератор ВАЗ-2114 самостоятельно

  • головка на 15;
  • рожковый ключ 17 × 19;
  • гаечный ключ на 10;
  • гаечный ключ на 13;
  • монтировка.

первое, что необходимо сделать – это отсоединить клеммы от аккумуляторной батареи;
далее нужно слегка ослабить ремень и снять его полностью, после чего демонтировать натягивающий механизм;
провода генератора, скрытые в специальном резиновом чехле, следует отсоединить и отключить разъем, который отвечает за подачу напряжения на обмотку;
теперь вы увидите, что генератор крепится благодаря гайке и длинному болту. Избавиться от них достаточно непросто. Для начала необходимо открутить болты, за счет которых держится на блоке сам кронштейн. Сделать это можно при помощи головки на 15

Если в первого раза вам не удалось их обнаружить, обратите внимание на заднюю часть всей генераторной установки. Вероятнее всего, вы сразу увидите все необходимые болты. Зарядное устройство следует развернуть в направлении движения стрелки часов, после чего ось крепления к кронштейну снимется достаточно легко;
при помощи ключа на 19 необходимо открутить гайку и вытащить ее вместе со втулкой.

Зарядное устройство следует развернуть в направлении движения стрелки часов, после чего ось крепления к кронштейну снимется достаточно легко;
при помощи ключа на 19 необходимо открутить гайку и вытащить ее вместе со втулкой.

Теперь, взяв в руки пробойник либо какой-то другой инструмент, похожий на него, следует выбить ось из кронштейна. После этого генератор вытаскивается движением вверх без каких-либо особых проблем.

На отечественных марках автомобилей с передним приводом генератор устанавливается глубоко в левом углу. Деталь достаточно крупная и её легко заметить. Генератор обеспечивает стабильную работу всех систем автомобиля, а также сохраняет работоспособность аккумулятора в течение длительного времени.

Неисправность прибора часто проявляется морганием лампочки на панели приборов и необходимостью частой подзарядки аккумулятора. Знать, как снять генератор на ВАЗ-2114 нужно для того, чтобы процесс замены детали был наиболее быстрым и простым.

Порядок замены генератора

Если электроузел вышел из строя и ремонт нецелесообразен, изначально нужно найти замену. Рекомендуется покупать заводской вариант, который подойдет по креплениям и клеммам. Иначе ремонт будет сопровождаться изменением проводов.

Процесс замены на ВАЗ 2109-2115:

  1. Загнать автомобиль на эстакаду.
  2. Снять защиту двигателя.
  3. Убрать клемму (−) с аккумулятора.
  4. Отодвинуть защитный кожух с плюсовой, открутить фиксирующий болт и снять клемму.
  5. Убрать провода (закреплены колодкой).
  6. Снять верхний элемент крепления.

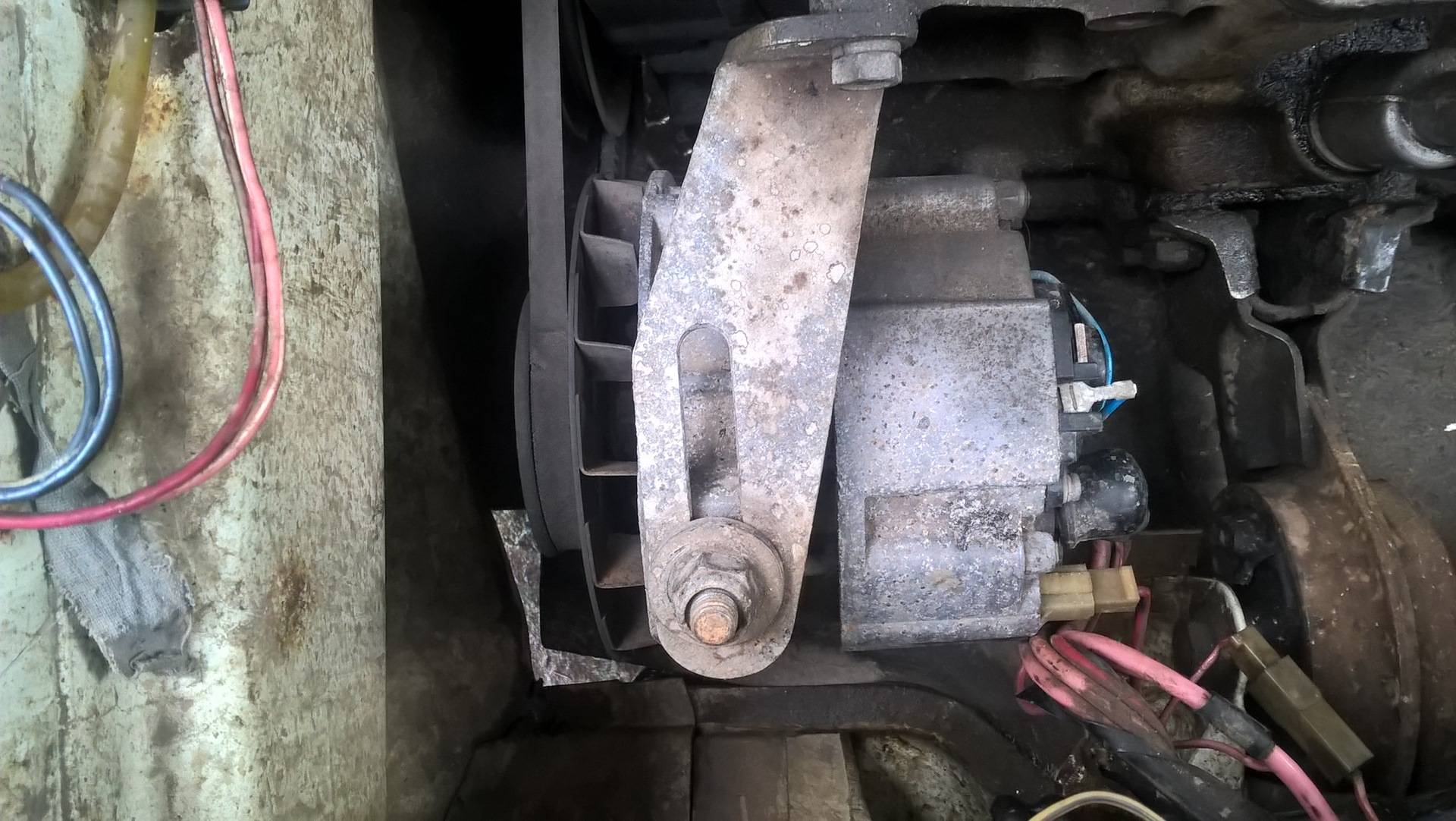

Верхний болт крепления

  1. Скинуть ремень.
  2. Открутить нижний болт.

Нижний болт

  1. Демонтировать устройство.
  2. Установить новый узел, чтобы совпадал по креплениям.
  3. Закрепить нижним и верхним болтами.
  4. Установить ремень (желательно новый).
  5. Накинуть клемму, закрепить, вернуть защитный кожух.

Закрепление клем на генераторе

  1. Подсоединить колодку проводов.
  2. Отрегулировать натяжение.

Для натяжки необходимо крутить регулировочный винт, который при движении по часовой стрелке натягивается, против — ослабляется. Проверить просто — нужно аккуратно нажать на ремень, чтобы прогнулся не более чем на 15 мм.

Как устранить неисправности генератора четырнадцатой модели ВАЗ?

Устранение неисправностей зависит от причин, которые их вызвали:

  1. Если сгорел предохранитель, необходимо его заменить. Все предохранители находятся в монтажном блоке. Сгоревший предохранитель говорит о неисправности в цепи. Ее нужно проверить, найти точную причину и устранить.
  2. При отсутствии питания следует проверить надежность крепления отрицательных проводов.
  3. Если возникли неполадки в замке зажигания, нужно проверить контактную группу. Если восстановить работоспособность замка не удалось, его следует полностью заменить.
  4. Для определения проблем, возникших в цепи питания обмотки ротора, предназначена контрольная лампочка. Если она перегорела ее нужно заменить.
  5. Замена щеток генератора выполняется вместе с реле-регулятора напряжения. Отдельно регулятор не ремонтируется.
  6. Не дает зарядку генератор по причине обрыва ремня привода, устанавливается новый расходник. При этом размер ремня должен соответствовать, чтобы натяжение было достаточным. Замена ремня генератора ВАЗ 2114 8 клапанов и 16 аналогична.
  7. Если низкое напряжение бортовой сети из-за слабой натяжки ремня, натяжение нужно отрегулировать.
  8.  Если слышно гул и треск в передней крышке генератора, делается замена подшипника, так как чаще всего он является причиной шума.

Как лучше провести установку подшипника на генераторе?

Производя замену подшипника, следует учесть, что установку лучше всего производить с помощью пресса, а не пытаться запрессовать подшипник, при помощи ударов молотка. Подшипник должен основательно сесть на место, после чего можно производить установку шкива и крыльчатки.

Покупая подшипник, уточните у продавца, на какую модель машины он рассчитан, так как подшипники имеют разные размеры. Необходимо проверить натяжку ремня, чтобы не было просадки напряжения. Если после всех вышеперечисленных процедур, проблема не была решена, значит искать неисправность нужно в других местах.

Сам генератор также может иметь неисправности, которые необходимо ликвидировать. Если самому решить все эти задачи не по плечу, наверное, все же стоит обратиться к высококвалифицированным мастерам.

ПОЛОМКИ ГЕНЕРАТОРА

Неисправности генератора ВАЗ 2114 можно условно разделить на «механические» и «электрические». Давайте в таком порядке их и рассмотрим.

НЕИСПРАВНОСТИ ИЗ РАЗРЯДА «МЕХАНИЧЕСКИЕ»

Косвенным подтверждением наличия такой поломки служит повышенная шумность генераторной установки во время работы двигателя автомобиля. Он может «шуметь» и в некоторых других случаях, но об этом будет сказано несколько позже. Источником повышенного шума в большинстве случаев являются изношенные подшипники генератора. В первую очередь это касается подшипника в передней крышке генератора. Он испытывает повышенные радиальные нагрузки, поэтому может быстрее выйти из строя. Натяжение приводного ремня сверх меры способствует увеличению нагрузки на подшипник.

НЕИСПРАВНОСТИ ИЗ РАЗРЯДА «ЭЛЕКТРИЧЕСКИЕ»

Их может быть несколько, это:

  • Отсутствие напряжения заряда аккумулятора;
  • Генератор выдаёт низкое напряжение;
  • Превышение напряжения заряда.

Первичную проверку работоспособности генераторной установки можно провести, не снимая её с машины. Для этого нужно иметь измерительный прибор типа тестера, мультиметра или вольтметра постоянного тока. Подойдёт даже простенький китайский тестер. Измерив, напряжение на клеммах аккумулятора, можно сделать определённый вывод о работоспособности генератора.

Метод проверки генератора, при котором снимают плюсовую клемму с АКБ применять нельзя, во избежание выхода из строя электронного реле-регулятора или другой электроники автомобиля. Более конкретные способы проверки рассмотрим чуть позже. Сейчас вспомним о том, как снять генератор ВАЗ 2114 для дальнейшей его проверки.

Замена щеток генератора ВАЗ-2114

Если генератор не справляется со своими задачами, то не всегда требуется замена детали полностью. Иногда хватает только замены щёток, что обойдётся в 10 — 15 раз дешевле нового устройства. Проще всего щётки менять при неснятом генераторе. Для этого необходимо отсоединить клемму и отсоединить идущие к генератору провода. Щёткодержатель извлекается, а крепящие его болты предварительно вывинчиваются. Старые детали удаляются, посадочное место чистится и в него устанавливаются новые щётки. В среднем щётки меняются раз в 50 тысяч км, но в случае уменьшения выступающей части деталей менее 5 мм необходимо в срочном порядке произвести замену элементов.

  • https://carfrance.ru/zamena-generatora-na-vaz/
  • https://provaz2114.ru/elektrika/generator-na-vaz-2114-kak-vytashhit-zamena-remont.html
  • https://vaz-russia.com/remont-vaz-2113/zamena-generatora-na-vaz-2113-vaz-2114-vaz-2115.html
  • https://vaz-2114-lada.ru/2020/09/kak-snyat-i-zamenit-generator/
  • https://motorsguide.ru/system/zamena-generatora-na-vaz-2114

Признаки неисправностей генераторной установки

Неисправности щёточного узла

В этом узле могут быть проблемы с электронным регулятором и щётками. Замена щёток генератора может быть произведена без его снятия с двигателя. Проверить этот блок не снимая с генератора невозможно, поэтому, если есть такая возможность, то можно просто поменять щётки. Проверить его работу можно, присутствует регулируемый источник питания и контрольная лампочка. Подключают питание к «+» и «-» регулятора, а лампочку к щётке. Она должна светиться, а при увеличении входного напряжения до 15-16 вольт лампочка тухнет. Если этого не происходит, то нужна замена таблетки. Давайте рассмотрим признаки износа щёток. Об этом будет свидетельствовать:

  • Низкое бортовое напряжение;
  • Отсутствие зарядки аккумулятора;
  • Скачки напряжения зарядки.

Щётки в свободном состоянии должны иметь длину не менее чем 0,5 см. При меньшей длине производится их полная замена. щёток и их свободное перемещение в пазах. Если есть зависание, его можно устранить капелькой масла в пазы. Проверьте контактные кольца, их поверхность, на наличие выработки. При её наличии нужно отшлифовать мелкой шкуркой поверхность колец. Когда выполнена замена щёток генератора ВАЗ 2114, то работоспособность восстановится через несколько минут, после притирания щёток и контактных колец.

Диодный мост и его проблемы

Признаки неисправности диодного моста генератора могут быть такими:

  1. Полное отсутствие зарядки;
  2. Напряжение зарядки значительно выше нормы.

Всё это может вызвать большие негативные последствия для всей электрической системы автомобиля. руками возможен, но при условии наличия опыта и приборов для работы с электрооборудованием. Например, выявлены признаки поломки диодного моста, требуется его ремонт.

Чаще всего в таком случае происходит пробой силовых диодов «подковы». Заменить их не очень сложно, проблема состоит в том, что их нет в запасных частях. Можно поискать у ремонтников, которые занимаются ремонтами электрооборудования автомобилей. Проще и дешевле будет приобрести новый блок с диодным мостом, и поставить его взамен вышедшего из строя. Замена диодного моста производится в таком порядке:

  • Монтируют в блоке контактный болт с изоляционными втулками и гайками зажимают его;
  • Поправляют и устанавливают на место выводы обмоток статора и завинчивают гайки в местах их присоединения;
  • Ставят на место болты, крепящие выпрямительный блок и затягивают их;
  • Устанавливают на своё место щёточный узел с регулятором, и закрепляю его винтами на корпусе задней крышки;
  • Устанавливают защитный кожух из пластика и фиксируют тремя фиксаторами.

После этого прибор можно монтировать на место установки, подсоединить провода, надеть и натянуть приводной ремень, и можно проверить его работу.

Порядок замены генератора

Если электроузел вышел из строя и ремонт нецелесообразен, изначально нужно найти замену. Рекомендуется покупать заводской вариант, который подойдет по креплениям и клеммам. Иначе ремонт будет сопровождаться изменением проводов.

Процесс замены на ВАЗ 2109-2115:

  1. Загнать автомобиль на эстакаду.
  2. Снять защиту двигателя.
  3. Убрать клемму (−) с аккумулятора.
  4. Отодвинуть защитный кожух с плюсовой, открутить фиксирующий болт и снять клемму.
  5. Убрать провода (закреплены колодкой).
  6. Снять верхний элемент крепления.

Верхний болт крепления

  1. Скинуть ремень.
  2. Открутить нижний болт.

Нижний болт

  1. Демонтировать устройство.
  2. Установить новый узел, чтобы совпадал по креплениям.
  3. Закрепить нижним и верхним болтами.
  4. Установить ремень (желательно новый).
  5. Накинуть клемму, закрепить, вернуть защитный кожух.

Закрепление клем на генераторе

  1. Подсоединить колодку проводов.
  2. Отрегулировать натяжение.

Для натяжки необходимо крутить регулировочный винт, который при движении по часовой стрелке натягивается, против — ослабляется. Проверить просто — нужно аккуратно нажать на ремень, чтобы прогнулся не более чем на 15 мм.

Как заменить генератор на ВАЗ 2113-ВАЗ 2115?

Примечание! Заменять генератор рекомендуем вам на точно такой же (Аналогичный), просто бывает когда люди покупают другие генераторы и с ними возникают такого рода проблемы, например генератор не подходит для этого автомобиля и её закрепить не могут (Крепления не в тех местах), или он занимает слишком много места и не может встать на то место где стоял до этого родной, поэтому перед снятием генератора, взгляните на его маркировку (Прямо на нём и нанесена) и по этой маркировки и покупайте новый генератор!

Снятие: 1) Снимать генератор нужно через низ так как это удобно и не будет трудностей чтобы его вынуть, но для этого защиту картера нужно будет снять, а то она будет мешать снятию (О том как снять защиту, читайте в статье: «Замена защиты картера на автомобиле»), как только защита снята, обязательно скиньте клемму минус с аккумуляторной батареи, потому что если этого не сделать, то когда вы соприкоснётесь гаечным ключом с гайкой крепления клеммы плюс генератора, то произойдёт замыкание и оно будет происходить до тех пор, пока гаечный ключ от гайки не отведёте (О том как скинуть клемму, смотрите в статье: «Замена аккумулятора на ВАЗ»).

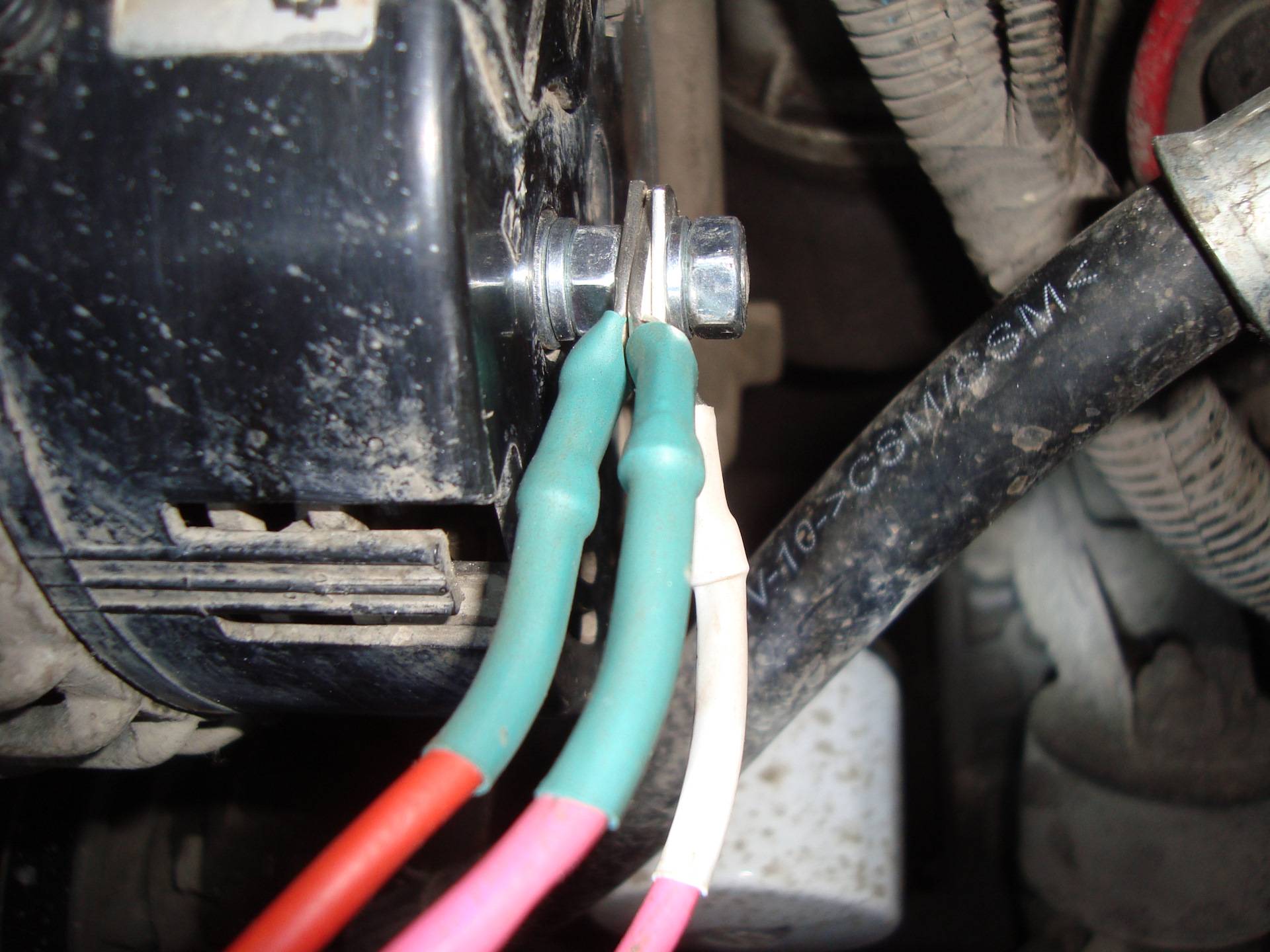

2) Теперь рукой отведите резиновый чехол в сторонку (Это на обоих фото ниже показано) и под ним вы найдёте гайку которая клеммы плюс крепит к генератору (Гайка указана синей стрелкой), вы эту гайку отверните и после чего обе клеммы снимите, как только клеммы будут сняты, отсоедините колодку проводов (Указана красной стрелкой) потянув за неё рукой с небольшой силой и отсоединив её тем самым.

3) Далее гаечным ключом или же воротком с накидной головкой, отверните полностью регулировочный болт который для наглядности указан на фото ниже стрелкой, под этим болтом ещё кстати шайба находиться, поэтому и её тоже с болты снимите когда вы его вынете.

4) Затем выверните гайку верхнего болта который сам генератор удерживает на планке (Указана красной стрелкой), после чего гайку с болта удалите и сам болт выньте из генератора, при этом сняв ещё натяжную планку (Указана синей стрелкой) которая за болтом находиться.

5) Ну и в завершение выверните гайку нижнего болта крепления генератора (см. фото 1) и сразу же за этой гайкой дистанционная втулка будет расположена, вы её тоже снимите, как только она будет удалена, берите что ни будь тяжёлое (Молоток к примеру) и выбивайте болт из генератора, одной рукой при этом удерживая сам генератор на весу (см. фото 2), просто если вы этого не будете делать, то когда болт будет извлечён, генератор упадёт на землю (Кстати бить молотком нужно не металлической частью, а ручкой которая из дерева выполнена, просто есть большая вероятность болт повредить если металлической частью стучать будете).

Примечание! Вы как только немножко ослабите гайку нижнего болта, снимите ремень с генератора (Указан красной стрелкой), для этого одной рукой генератор подведите ближе к двигателю, а другой с ролика генератора (Ролик указан синей стрелкой) снимите ремень и пусть он просто висит там, не мешая генератору сняться при этом!

Установка: Новый генератор на своё место устанавливается точно так же как и снимается, просто вся процедура происходит в обратном порядке снятию, кстати после установки генератора, оденьте на его ролик ремень и отрегулируйте его натяжение, более подробно о том как это сделать, читайте в статье: «Замена ремня генератора на ВАЗ».

Дополнительный видео-ролик: На примере автомобиля ВАЗ 2110 посмотрите как генератор снимать нужно, вся процедура на передне приводных автомобилях по снятию генератора практически одна и та же, но вот к новым автомобилям таким как Лада Приора и т.д., это уже не относиться, потому что на них генератор уже немножко по другому снимается.

21.09.2020

Генератор — важный элемент в устройстве любого автомобиля. Узел преобразует механическую энергию в электрический ток, обеспечивая ресурсом все системы машины. Поломка генератора — серьезная проблема, с которой долго ездить не получится, аккумулятор практически сразу разрядится. С неприятностью можно справиться, если знать, как проходит замена генератора ВАЗ-2114 и других машин «АвтоВАЗа».

Ремонт генератора ВАЗ 2115

Сегодня я опубликую для Вас полезную статью о ремонте генератора ВАЗ 2115 своими руками. Такое руководство будет полезно как для новичков, так и для опытных водителей.

Разборка генератора ВАЗ 2115

Детали генератора:

1 – шкив; 2 – шайба; 3 – передняя крышка; 4 – дистанционное кольцо; 5 – ротор; 6 – статор; 7 – задняя крышка; 8 – кожух; 9 – выпрямительный блок с конденсатором; 10 – щеткодержатель с регулятором напряжения

Снимите кожух 8, отжав защелки, которыми он соединен с задней крышкой. Отверните винты крепления к задней крышке щеткодержателя 10 в сборе с регулятором напряжения и снимите его. Отсоедините провод от вывода «D+» регулятора напряжения.

Снимите выпрямительный блок с конденсатором с задней крышки, для чего отверните винты крепления фазных выводов обмотки статора и винт крепления конденсатора к крышке. После этого, при необходимости, можно отсоединить конденсатор от выпрямительного блока, отвернув гайку крепления провода конденсатора к выводу «B+» выпрямительного блока.

Выверните четыре стяжных винта и отсоедините заднюю крышку 7 со статором 6 от передней крышки 3 с ротором 5. Отсоедините статор от задней крышки. При необходимости выньте из задней крышки втулку с задним подшипником вала ротора.

Зажмите ротор в тисках и торцовым ключом отверните гайку крепления шкива 1. Снимите с вала ротора шкив, шайбу 2, переднюю крышку и дистанционное кольцо 4.

Собирается генератор в последовательности, обратной разборке. Пружинная шайба шкива выпуклой стороной должна соприкасаться с гайкой. Гайку шкива затягивайте моментом 38,22–61,74 Н ·м (3,93–6,3 кгс ·м).

Замена регулятора напряжения или щеток

Регулятор напряжения в сборе со щеткодержателем является неразборным узлом. Поэтому если вышел из строя регулятор напряжения или износились щетки (выступают из щеткодержателя меньше, чем на 5 мм), заменяется целиком весь узел. Замена подшипников ротора

Передний подшипник вала ротора запрессован и завальцован в передней крышке. Поэтому в случае выхода его из строя необходимо заменять переднюю крышку в сборе с подшипником.

Задний подшипник напрессован на вал ротора. Для замены необходимо съемником снять подшипник с вала ротора и на прессе напрессовать новый подшипник. Замена дополнительных диодов

Для замены отпаяйте выводы поврежденного диода и аккуратно извлеките его из пластмассового держателя, не допуская резких ударов по выпрямительному блоку. Затем очистите место установки диода от остатков эпоксидной смолы, установите и припаяйте новый диод.

Вывод диода с цветной меткой припаивайте к общей шине. После припайки приклейте корпус диода к держателю эпоксидной смолой.

Регулировка натяжения ремня привода генератора

Проверка натяжения ремня привода генератора:

1 – верхний кронштейн генератора; 2 – гайка; 3 – регулировочный болт; 4 – генератор; 5 – болт шарнирного крепления генератора к нижнему кронштейну; 6 – ремень; 7 – ведущий шкив на коленчатом валу; A — прогиб ремня

Нормальный прогиб А ремня должен быть в пределах 6–8 мм при усилии 98 Н (10 кгс).

Для увеличения натяжения ремня сделайте следующее:

– отпустите гайку 2 крепления генератора к верхнему кронштейну 1 и гайку болта 5 шарнирного крепления генератора; – вращением регулировочного болта 3 сместите генератор в сторону от двигателя; – проверните коленчатый вал на два оборота и проверьте натяжение ремня; – по окончании регулировки затяните гайки крепления генератора.

Избегайте излишнего натяжения ремня, чтобы не вызвать повышенной нагрузки на подшипники генератора. Ремонт генератора ВАЗ 2115 своими руками успешно завершен. Напомним, что предыдущая статья была про регулировку привода тормозов ВАЗ 2115 своими руками.

ПОДШИПНИКИ

Генератор на автомобиле ВАЗ 2114 состоит из следующих основных частей:

  • Корпуса, состоящего из двух алюминиевых крышек (передней и задней);
  • Статора (обмотки, расположенной внутри корпуса);
  • Ротора, вращающегося внутри статора;
  • Диодного моста;
  • Регулятора напряжения.

Якорь (ротор) вращается в двух подшипниках, которые устанавливаются: один в передней крышке и один напрессовывается на роторе. Оба подшипника запрессовываются, и поэтому произвести их замену не так уж и легко.

В генераторе обычно возникают две основные проблемы:

  • Пропадает зарядка;
  • Возникает шум: свист, скрежет или гудение.

Если возникает свист под капотом, часто в этом виноват изношенный подшипник генератора. Из-за такой неисправности зарядка не пропадает, но с шумом все-таки ездить не стоит, так как в результате генератор заклинит, потому что ротор перестанет вращаться.

Прежде, чем поменять приступать к ремонту, необходимо купить необходимые запчасти. А до покупки нужно выяснить, какие подшипники стоят на генераторе ВАЗ 2114. На задней части ротора устанавливается подшипник марки 180202 (иностранный аналог 6202-2RS), на передней крышке стоит 180302 (аналог 6302-2RS). Стоимость русских деталей невысока – в пределах 50-80 рублей за одну штуку, импортные запчасти заметно дороже – от 200-250 рублей. Часто подшипники продаются комплектом, то есть парой. Импортные аналоги значительно качественнее, поэтому при выборе деталей лучше покупать марку 6202-2RS и 6302-2RS.


Подшипник 6302-2RS

https://youtube.com/watch?v=XT_mus7rs1Y

https://youtube.com/watch?v=qnJQQT-J1QU

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
