В бензиновый двигатель не поступает топливо: инжектор и карбюратор

Проверка питания

Установить факт наличия напряжения на разъеме ТН можно с помощью простейшей контрольки для проверки электрических цепей. Чтобы проверить бензонасос, в электросхемах для вашей модели авто найдите распиновку электрического разъема топливного модуля. Для работы электродвигателя насоса необходим «–» и «+». Если после включения зажигания и подсоединения контактов контрольки к соответствующим пинам колодки лампочка загорелась, значит, с питающим напряжением все в порядке. Пользуясь этим методом, вы можете проверить наличие +12В и массы в разъеме реле бензонасоса, установить наличие питающего напряжения от ECM к реле. Если бензонасос не включается, а с компонентами электрической цепи проблем нет, причина в самом ТН.

Удобнее всего определять, почему нет питания на бензонасос, при помощи мультиметра. Допустим, что +12В на насос выходят из реле, но к разъему топливного модуля так и не приходят. В таком случае необходимо прозвонить провода от реле к топливной секции. В режиме омметра вы не только найдете обрыв, но и сможете увидеть паразитное сопротивление в цепи. Рассматривая возможные причины, по которым не качает бензонасос, не забывайте о поломке иммобилайзера. Нередко в таких случаях двигатель запускается, но через несколько секунд глохнет.

Признаки

Если нарушены принципы приготовления топливной смеси в карбюраторе в сторону обогащения, то наблюдаются проблемы с запуском двигателя. Особенно плохо запускается горячий мотор. Если двигатель все же запустился, то обороты нестабильны (часто повышены в режиме холостого хода). Отрегулировать или как-нибудь стабилизировать обороты привычными методами невозможно.

Если топливная смесь слишком богатая, то из выхлопной трубы будет идти черный дым – смесь догорает непосредственно в выхлопной трубе. При нажатии на педаль акселератора возможны провалы – богатая смесь очень плохо горит. На свечах будет толстый слой черного нагара.

Что необходимо для проверки системы подачи топлива в карбюратор?

Рассмотрим решение проблемы на примере распространенного автомобиля ВАЗ 2109.

• несколько отверток (шлицевая и крестообразная);
• набор гаечных ключей;
• автомобильный компрессор (есть в багажнике уважающего себя водителя);
• емкость (можно ПЭТ бутылку);
• чистая ветошь.

Желательно под рукой иметь огнетушитель (работоспособный, а не для прохождения техосмотра). Разумеется, никакого открытого огня при проведении работ!

Поиски неисправностей ведутся по принципу: от простого к сложному. Причины, по которым нарушается подача бензина в карбюратор:

Вспомните, когда в последний раз менялся топливный фильтр. Возможно, он просто забит грязью;
В бензопровод попала вода, и образовалась ледяная пробка (актуально для минусовой температуры, «лечится» кружкой горячей воды);
Отсутствие давления в топливопроводе – банальные утечки в местах соединения

Обратите внимание, нет ли запаха бензина вокруг машины после попыток завестись;
В шланге от бензобака есть препятствие – кусок ржавчины, пробка из грязи;
Поломка бензонасоса;
Засорение ячеистого фильтра около штуцера в карбюраторе.

Чтобы определить локацию неисправности, есть два примитивных, но действенных способа проверки:

1. Снять штанг подачи топлива, и несколько раз нажать на рычаг ручной подкачки. Если топливо поступает – значит насос исправен, продолжаем поиски причины в карбюраторе. Топливопровод от бака до насоса также исправен;

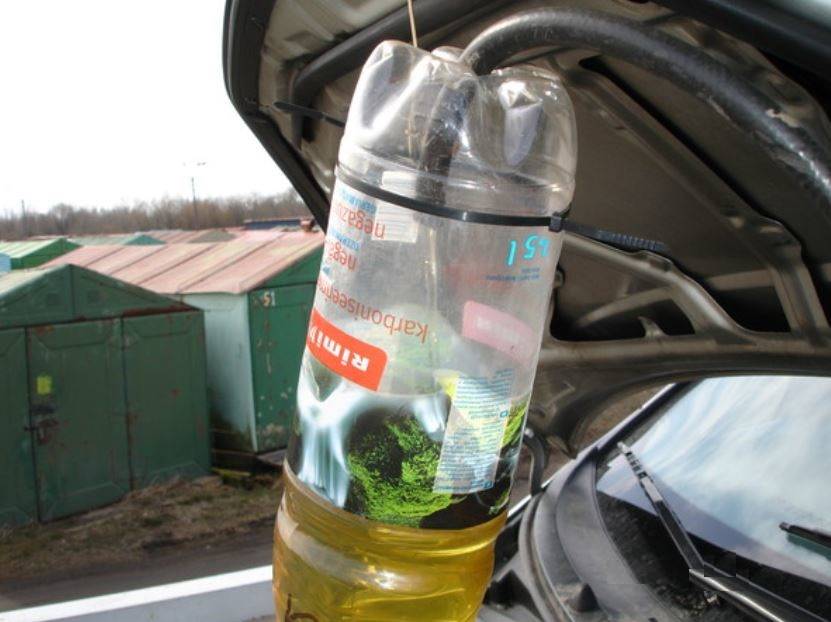

2. Набираем в емкость немного бензина, соединяем со шлангом подачи топлива, и размещаем бутылку как можно выше. Пробуем завести двигатель. Если мотор завелся – причина в цепочке: бензобак, топливопровод, фильтр, насос.

Далее ищем причину в локализованных узлах.

Видео — машина не заводится

Группа: Продвинутые Пользователи Сообщений: 293 Регистрация: 24.10.2009 Вставить ник Цитата Из: Смоленск Пользователь №: 13 104 Спасибо сказали: 2 Ваш автомобиль: Ока! 756 Реальное имя: Татьяна

Проблема с окушкой, не поступает топливо к бензонасосу.

Первоначально не работала принудительная подкачка, заменили ремкомплект, все заработало. Накачала, ока сразу завелась. Стояла неделю.. и не завелась. Бензин как-будто ушёл куда-то. Стала подкачивать в ручную – не работает. Заменила полностью насос. Тот не заработал вообще. Поставила свой родной обратно и о чудо – всё опять заработало.

Сейчас машина простояла ещё 2 недели и уже вообще никакой реакции. уже и снимала и другой насос ставила. Сам насос рабочий, из бутылки топливо соссет. А из патрубка и фильтра не хочет.

Где смотреть, что не исправно.

Группа: Продвинутые Пользователи Сообщений: 1 987 Регистрация: 24.4.2008 Вставить ник Цитата Из: Смоленск Пользователь №: 8 670 Спасибо сказали: 37 Ваш автомобиль: Skoda Fabia I кррасная скрипка) Реальное имя: Костян

Группа: Продвинутые Пользователи Сообщений: 293 Регистрация: 24.10.2009 Вставить ник Цитата Из: Смоленск Пользователь №: 13 104 Спасибо сказали: 2 Ваш автомобиль: Ока! 756 Реальное имя: Татьяна

Мммм сегодня открывала бак, но сейчас не помню был пшик или нет.

Ещё я сегодня ради интереса продула патрубок, выходящий из корпуса (от бака перед фильтром). Ну как продула, покачала бензин туда-сюда до упора. Когда накачивала бензин обратно, было слышно типа бульканья что-то..

Характер- экстримально нордический(полный отморозок)

Группа: Продвинутые Пользователи Сообщений: 5 280 Регистрация: 24.3.2008 Вставить ник Цитата Пользователь №: 8 028 Спасибо сказали: 700 Ваш автомобиль: Toyota HiLux Surf トヨタ・ハイラックス V6 3 литра, Toyota Corolla 1.5 , Ford Focus 2 Ваш мото: 80cc Реальное имя: Алексей

Группа: Продвинутые Пользователи Сообщений: 293 Регистрация: 24.10.2009 Вставить ник Цитата Из: Смоленск Пользователь №: 13 104 Спасибо сказали: 2 Ваш автомобиль: Ока! 756 Реальное имя: Татьяна

Не, бензин точно нормальный и добавок никаких не было. Фильтр не меняла, но грязи в нем не видно, бензин светлый чистый. Ну попробую заменить всё равно.

Только.. всё равно из бутылки бензин качается, а из фильтра нет)

При чем, если ездить каждый день или хотя бы раз в 3 дня, то всё нормально заводится. А за неделю какая-то хрень творится.

Группа: Продвинутые Пользователи Сообщений: 1 654 Регистрация: 1.4.2010 Вставить ник Цитата Из: Смоленск Пользователь №: 14 462 Спасибо сказали: 185 Ваш автомобиль: УАЗ ПАТРИОТ ВАЗ 2104 «Expedition» Реальное имя: Алексей

Группа: Продвинутые Пользователи Сообщений: 12 645 Регистрация: 2.5.2011 Вставить ник Цитата Пользователь №: 18 370 Спасибо сказали: 10383 Ваш автомобиль: Ваз21053 Реальное имя: Александр

Группа: Продвинутые Пользователи Сообщений: 293 Регистрация: 24.10.2009 Вставить ник Цитата Из: Смоленск Пользователь №: 13 104 Спасибо сказали: 2 Ваш автомобиль: Ока! 756 Реальное имя: Татьяна

Группа: Продвинутые Пользователи Сообщений: 12 645 Регистрация: 2.5.2011 Вставить ник Цитата Пользователь №: 18 370 Спасибо сказали: 10383 Ваш автомобиль: Ваз21053 Реальное имя: Александр

Группа: Продвинутые Пользователи Сообщений: 4 953 Регистрация: 4.11.2006 Вставить ник Цитата Из: Смоленск Пользователь №: 2 057 Спасибо сказали: 1799 Команда СЧ: А что это такое Реальное имя: Сергей

Что делать если не заводится карбюраторный автомобиль?

Не завелся автомобиль, неприятная ситуация знакомая многим водителям. Очень часто подобное явление способно разрушить все планы владельца, заставляя его судорожно обзванивать знакомых мастеров, в надежде, что кто-нибудь по телефону сумеет объяснить, где притаилась неисправность. Лишь немногие водители сами знают, как быстро восстановить работоспособность автомобиля.Что делать если не заводится авто?

На самом деле причин отказа авто не так уже и много. Как правило, все поломки у карбюраторных машин типичные и легко устраняются за считанные минуты. Однако, водителю-новичку достаточно сложно самостоятельно диагностировать неисправность. Поэтому ниже приведен список основных неисправностей и пути их устранения.

Если при повороте ключа стартер крутится, то двигатель не заводится вследствие таких причин:

1. Не поступает бензин в камеру сгорания: — не работает механический бензонасос. Для того чтобы проверить его работоспособность необходимо несколько раз нажать на рычаг ручной подкачки топлива. Если при этом в камеру карбюратора начнет поступать бензин, то насос исправен. Самая распространенная поломка бензонасоса – пробой мембран. На «бывалых» авто с пробегом более 100 тысяч возможен износ штока, который приводит насос в действие; — забился топливный фильтр. Чтобы проверить работоспособность необходимо открутить два хомута на подходящем и отходящем трубопроводах и попробовать продуть топливный фильтр ртом. Если воздух с трудом проходит через фильтр, то его необходимо заменить; — забилась магистраль подвода топлива к карбюратору. Поэтому первое, что необходимо сделать – проверить наличие бензина в поплавковой камере карбюратор. Если, бензонасос и топливный фильтр исправны, то причина в засорении магистрали ее необходимо продуть с помощью воздушного насоса для накачивания колес; — в баке нет бензина, а топливный датчик вышел из строя и не сигнализирует об этом. Необходимо снять крышку бензобака и визуально с помощью щупа проверить наличие бензина; — проблема с карбюратором. Карбюратор достаточно сложный узел, состоящий из многих элементов, которые иногда выходят из строя. Основные неисправности карбюратора: пробились мембраны, забились жиклеры или каналы, механическая поломка привода открытия камеры.

2. Нет искры на свечах: — не работоспособны провода, идущие от аккумулятора. Необходимо с помощью мультиметра проверить целостность проводки. Также можно воспользоваться тестовым индикатором; — вышла из строя катушка зажигания. Для того чтобы проверить ее работоспособность необходимо отсоединить высоковольтный провод, поднести его на расстоянии к кузову автомобиля и сделать пуск двигателя. Если катушка работоспособна, то между контактами пробежит искра; — не работает трамблер. Проверяется работоспособность следующим образом – отсоединяется один из высоковольтных проводов и подносится к металлическим частям кузова, выполняется пуск двигателя, при работоспособном трамблере должна пробежать искра. Наиболее частой поломкой трамблера является выход из строя бегунка-распределителя. — вышли из строя высоковольтные провода, проверяются последовательно на наличие искры, при необходимости заменяются на заведомо исправные; — если все остальные узлы исправны, то причина может быть в свечах зажигания, для их проверки нужно с помощью свечного ключа выкрутить их, очистить, если их залило бензином, проверить на наличие искры на каждой из них.

3. Вышел из строя коммутатор. В полевых условиях лучше всего сразу же заменить его заведомо исправным.

4. Нарушились фазы газораспределения из-за того, что соскочил или порвался ремень газораспределительного механизма. Необходимо визуально проверить его наличие, а также пощупать натяжение. Если ремень порвался, или сильно растянулся, то необходимо заменить его исправным.

Любая из вышеперечисленных неисправностей может быть устранена на месте в течение получаса, опытный водитель справится еще быстрее.

Источник

Задевание поплавком стенок камеры

Это еще одна из популярных причин. Наиль Порошин в своих многочисленных видео по настройке карбюраторов всегда показывает, как нужно делать. Далеко не все смотрят эти видео и при регулировке поплавков не обращают внимания на их положение относительно стенок в камере. При неумелой настройке поплавок будет задевать стенки камеры, а в итоге – перелив.

Проверяют положение поплавков следующим образом. Нужно открутить винты на крышке, снять крышку. Затем смотрят на то, как расположены поплавки. На крышке установлена прокладка, а на ней видны оттиски стенок. Поплавки должны быть установлены таким образом, чтобы между ними и стенкой камеры было расстояние. Это видно по оттиску. Также стоит проверить и то, легко ли двигается поплавок на оси.

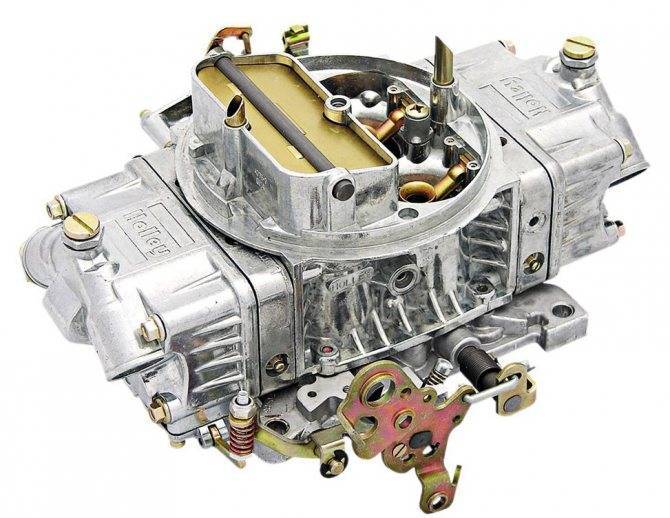

Последовательность проверки карбюратора

На тестируемой машине воздушный фильтр двигателя находится прямо на карбюраторе. Стало быть, для доступа его надо разобрать.

• Снимаем крышку фильтра с помощью ключа. Достаем фильтрующий элемент (заодно проверяем его чистоту) и отворачиваем болты крепления кожуха к карбюратору. Снимаем корпус;
• Заглядываем внутрь карбюратора. В зависимости от температуры двигателя, дроссельная заслонка может быть открыта или закрыта. Во втором случае открываем ее рукой. Затем нажимаем на привод механизма дросселя, и проверяем, появилась ли струя бензина из насоса;
• Убедившись, что в карбюраторе есть бензин, садимся в машину, нажимаем на «газ», и пробуем запустить мотор. Если не заводится – смотрим дальше;
• Снимаем верхнюю крышку карбюратора, чтобы стало видно уровень топлива в камере карбюратора. Крышка крепится на 5 винтах. Также следует отсоединить кронштейн тросика газа, и отключить клапан холостого хода;
• Освободив поплавковую камеру, оцениваем уровень бензина. При нормальной работе системы подачи топлива, уровень должен быть ниже стенок на 23 мм. Оценить уровень можно с помощью хвостика штангенциркуля, предварительно выставив его на глубину 22-23 мм;
• Надеваем крышку обратно, фиксируем ее парой винтов, и снова запускаем мотор, предварительно утопив до упора педаль газа;
• Если камера пустая, алгоритм проверки несколько иной. Надеваем крышку, оставив небольшую щель между верхним краем поплавковой камеры и плоскостью крышки. Фиксируем щель плоской стальной линейкой или небольшой отверткой;
• Заполняем камеру ручной подкачкой или провернув коленвал на несколько оборотов стартером. После заполнения камеры, снова пробуем завестись, предварительно закрепив крышку;
• Мотор заработал – это признак неисправности игольчатого клапана. Его следует заменить, поскольку восстановить его практически невозможно.

Проверенный и восстановленный карбюратор можно собирать, хотя правильнее будет демонтировать его (раз уж вы все равно до него добрались) и промыть все внутренние части ацетоном.

Основные признаки неисправности – как понять, что топливо не поступает?

Для начала нужно разобраться, точно ли виновен в проблеме бензонасос. Очень часто владельцы автомобилей приезжают на СТО и заявляют о необходимости замены топливной аппаратуры, но на самом деле менять нужно лишь предохранитель или определенный фильтр. Следует присмотреться к тому, как ведет себя автомобиль, какие ошибки показывает на экране бортового компьютера, как реагирует двигатель на попытку запуска. Все эти особенности подскажут вам, виновен в проблеме бензонасос, или нужно искать другие неполадки.

Основные признаки выхода из строя бензонасоса:

• при включении зажигания не слышна работа бензонасоса, который должен в этот момент включаться и накачивать давление (в некоторых авто бензонасос включается при открытии водительской двери или при снятии с охраны);
• в момент попытки запуска двигатель вообще не запускается, стартер монотонно крутит силовой агрегат, нет никакого намека на попытку запуститься – это происходит при полностью неисправном насосе;
• в момент запуска двигатель заводится, но далее начинает работать очень нестабильно, обороты плавают, на экране БК появляются ошибки, мотор глохнет, стучит, «захлебывается» – это происходит при нарушении функций работы насоса;
• также на начальной стадии выхода из строя бензонасоса возможны проблемы на ходу, когда двигатель начинает работать неровно, глохнет или снижает обороты во время набора скорости, появляются провалы;
• при резком выходе из строя насоса двигатель постепенно снижает обороты и глохнет, несмотря на попытки водителя надавить на педаль газа, а затем мотор просто не запускается.

Симптомы могут быть и другие, все зависит от характера поломки

Обратить внимание следует в целом на работу двигателя. Иногда бензонасос начинает выходить из строя с мелких неполадок

В какие-то моменты давления топлива недостаточно для устойчивой работы агрегата, он может глохнуть. После повторного запуска все снова начинает нормально работать. Но очень часто выход из строя спонтанный и происходит неожиданно на ходу или после длительной стоянки автомобиля. Если свечи сухие, в баке есть топливо, стартер крутит двигатель без проблем, аккумулятор заряжен, нужно внимательно исследовать именно бензонасос.

По каким причинам горючее не подается в цилиндры

• 1 По каким причинам горючее не подается в цилиндры

  1.1 Распространенные проблемы с подачей бензина в ДВС

• 2 Что в итоге

Итак, общая схема работы системы питания предполагает забор топлива из бензобака, после чего горючее попадает в карбюратор или инжектор.

Далее топливо подается во впускной коллектор, затем топливно-воздушная смесь через впускные клапаны поступает в камеру сгорания.

Становится понятно, что если не поступает бензин в двигатель, тогда эта проблема возникает как на моторах с карбюратором, так и на инжекторных ДВС. Самой простой причиной можно считать отсутствие бензина в баке или повреждение топливных магистралей. Другими словами, речь идет об утечках в результате каких-либо повреждений бака или топливопроводов, когда бензин вытекает еще до попадания в цилиндры.

Распространенные проблемы с подачей бензина в ДВС

Если исключить утечки, следующей причиной, по которой в мотор не подается бензин, являются различные неполадки бензонасоса. Отметим, что на автомобилях с карбюратором стоит бензонасос механического типа и располагается в подкапотном пространстве.

При этом на инжекторных двигателях стоит электрический бензонасос. Указанный насос расположен непосредственно в топливном баке. Если говорить о механическом устройстве, то зачастую к его поломке или некорректной работе приводит повреждение мембран, а также перегрев.

Электробензонасос обычно выходит из строя в тех случаях, когда работает с минимальным количеством топлива в баке. Дело в том, что охлаждение данного типа насосов происходит именно за счет горючего. Также следует выделить проблемы с реле бензонасоса или обрыв проводки, по которой осуществляется его питание электроэнергией.

Добавим, что если устройство не в состоянии создать нужного давления в топливной системе (давление отсутствует или низкое), тогда форсунки на некоторых ДВС могут не открываться, двигатель в этом случае не запускается. В других случаях открытие инжекторов все же происходит, однако топлива все равно недостаточно. При этом агрегат начинает работать с перебоями, глохнуть на разных режимах и т.д.

На начальном этапе необходимо произвести замер давления топлива в топливной рампе инжекторного двигателя, параллельно не забывая и о возможных проблемах с регулятором давления в рампе.

Еще одной проблемой, которая мешает топливу попасть в цилиндры двигателя, является загрязнение фильтров топливной системы. На инжекторе кроме привычного топливного фильтра также имеется сеточка бензонасоса, при этом в случае сильного загрязнения сетки-фильтра бензонасоса производительность устройства заметно падает.

Сейчас читают

Если же происходит загрязнение топливного фильтра тонкой очистки, тогда поступление горючего в двигатель может быть полностью перекрыто. Что касается карбюратора, на таких авто также имеется фильтр топлива, который обычно установлен  перед карбюратором. Если происходит засорение фильтрующего элемента, тогда начинаются трудности с запуском мотора и подачей топлива на разных режимах.

Чтобы избежать указанных выше неполадок, фильтры нужно своевременно менять как на карбюраторном, так и на инжекторном моторе. Также нужно помнить, что фильтр-сетку на бензонасосе нужно периодически чистить или полностью менять на новую каждые 50-60 тыс. км. пробега.

Завершает список возможных причин нарушения топливоподачи в двигатель загрязнение карбюратора или инжекторных форсунок, а также выход отдельных элементов из строя. Как правило, в карбюраторе могут засоряться жиклеры, а в устройстве форсунок загрязнению подвержены распылители. Еще мусор и отложения могут частично или полностью перекрывать тонкие каналы и т.д.

Чтобы этого не происходило, инжектор нужно периодически чистить одним из доступных способов (ультразвуком, специальными очистителями на стенде и т.д.). Также следует добавить, что карбюратор может требовать очистки, ремонта или отдельной настройки. Например, недостаточное количество бензина в поплавковой камере приведет к тому, что горючего будет недостаточно для нормальной работы ДВС.

https://youtube.com/watch?v=-ZZWBRzBBGM

Заливает свечи бензином: почему и как запустить двигатель

Здравствуйте, уважаемые автолюбители! Пусть не все, но многие автомобилисты сталкиваются с такой проблемой: вчера приехал, поставил автомобиль в гараж, всё было в порядке. Сегодня утром стал запускать двигатель, а он не заводится.

Причин тому может быть целый ряд

Но, сегодня мы рассмотрим наиболее частую – заливает свечи зажигания бензином, инжектор у вас или карбюратор, не важно. Заливает свечи бензином независимо от типа топливной системы авто

Характерно то, что заливает свечи зажигания бензином реже в теплое время года, а чаще при минусовых температурах. Вот и попробуем разобраться по порядку в том: почему заливает свечи в инжекторе, что делать, чтобы запустить двигатель, именно в тот момент, когда они залиты и как избежать того, чтобы их в инжекторе не заливало бензином.

Причины того, почему заливает свечи в инжекторе

Прокаливание залитых бензином свечей

В принципе, причина того, что заливает свечи зажигания инжектора, проста. И лежит тона в особенностях работы «электронного мозга» вашего автомобиля.

При отрицательных температурах, смешивание топливо-воздушной смеси требует определенных усилий: большее количество кислорода в холодном воздухе требует большего количества бензина. Соответственно, ЭБУ дает команду форсункам инжектора на увеличение подачи топлива, что они и делают, добросовестно.

А в двигателе происходит следующее, особенно если у вашего автомобиля уже не новый аккумулятор. Форсунки подают топливо в камеру сгорания, стартер пытается создать в цилиндрах необходимую компрессию, одновременно пытаясь дать искру для генерации вспышки. Не забываем о качестве топлива, которое не отличается идеальными параметрами.

Проверка и регулировка карбюратора

Одной из них может стать сам карбюратор, точнее поплавковая камера, а также каналы, через которые топливо поступает в нее. Если в камере бензина недостаточно, или оно просто не закачивается в нее, то следует проверить сетчатый фильтр, установленный под заглушкой (рис 2). Последовательность проверки такова: выкручиваем заглушку сетчатого фильтра (2), извлекаем сам элемент (3) и производим его промывку и продувку. Затем устанавливаем все обратно и проверяем работоспособность.

Если при извлечении выявлено, что фильтр не забит, то причиной непоступающего бензина может стать заедание игольчатого клапана (1), установленного в крышке поплавковой камеры, или же задевание самого поплавка (4) о корпус.

Рис. 2. Поплавковая камера карбюратора:

1 – игольчатый клапан; 2 – заглушка фильтра; 3 – сетчатый фильтрующий элемент; 4 – поплавок.

Часто при проверочных работах выясняется, что бензин в камеру поступает, но его количества недостаточно. Чтобы установить необходимый уровень путем подгибания регулировочного язычка (3), который показан на рисунке 3. При подгибании язычка также придется подогнуть ограничитель поплавка (2) что позволит отрегулировать ход иглы (4). После проведения регулировочных работ следует удостовериться в том, что поплавок передвигается без каких-либо заеданий. Если установлено, что поплавок полон бензина, это указывает на его пробой, поэтому поврежденный элемент лучше заменить. Если под рукой нет нового элемента, то можно на время использовать и старый, предварительно заклеив его эпоксидным клеем.

Рис. 3. Регулировка уровня топлива карбюраторов на ГАЗ(а), «Запорожец» (б), «Москвич»(в), ВАЗ «Классика» (г), ЗАЗ«Таврия», ВАЗ-2108-09, АЗЛК «Алеко» (д):

1 – поплавок; 2 – ограничитель поплавка; 3 – язычок поплавка; 4 – игла.

Если в результате проверки установлено, что бензин в поплавковой камере есть, причем в достаточном количестве, но мотор «не желает» запускаться, то причиной этого может стать забитие жиклеров или топливных каналов. В таком случае следует провести промывку каналов и жиклеров бензином с последующей продувкой сжатым воздухом. Для этого придется снять крышку поплавковой камеры с карбюратора.

Если установлено, что засорение жиклеров – серьезное (образовался слой смолистых отложений), то засор можно устранить при помощи деревянной палочки, которую предварительно необходимо окунуть в ацетон. Чиста каналов и жиклеров не допускается какими-либо металлическими предметами или проволокой.

Бывает, что струя бензина из подводящей магистрали (11), изображенной на рисунке 4, очень слабая и неравномерная, а также в ней присутствуют пузырьки воздуха, то это является сигналом засорения топливных трубороводов или же неисправностью самого топливного насоса.

Рис. 4. Система питания авто:

1 – корпус воздушного фильтра; 2 – карбюратор; 3 – бензобак; 4 – вентиляционная трубка бака; 5 – уплотнитель крышки бака; 6 – крышка; 7 – крепежный хомут бака; 8,11 – топливопроводы; 9 – рычаг ручной подкачки; 10 – бензонасос; 12 – штуцер подвода ОЖ для подогрева карбюратора; 13 – впускной коллектор; 14 – крепежные шпильки карбюратора; I и IV – места разъединения топливопроводов при поиске неисправностей в системе питания.
