Конструкция стеклоподъемников
Типы привода
Начнем с механизма привода, как уже отмечено, он бывает двух видов – механический (он же — ручной) и электрический.
- Механический представляет собой небольшой шестеренчатый редуктор. С таким типом привода обычно применяется тросовый исполнительный механизм. Поэтому такой редуктор состоит из двух шестерен, имеющих между собой зацепление. Ведущая шестерня – небольшая по размерам, и именно ее вращает водитель посредством ручки, установленной на двери. Ведомая же – значительно больше по размерам, она является барабаном для наматывания троса. За счет разных размеров этих шестеренок достигается относительная легкость открывания и закрывания стекла.
- В электрическом же приводе тоже используется редуктор, но уже типа «червяк-шестерня». На валу электродвигателя имеется червяк, который зацеплен шестерней. Сам двигатель привода – реверсивного типа, то есть при смене полярности у него изменяется сторона вращения, что и позволяет использование всего одного элемента, чтобы и опустить, и поднять стекло. Такой привод используется со всеми типами исполнительных механизмов.
Исполнительные механизмы
– ручка стеклоподъемника; 2 – облицовка ручки; 3 – розетка ручки стеклоподъемника; 4 – механизм стеклоподъемника; 5 – верхние ролики; 6 – винты крепления прижимных пластин; 7 – прижимные пластины; 8 – кронштейны опускного стекла; 9 – опускное стекло; 10 – трос; 11 – нижний ролик; 12 – болт; 13 – натяжной ролик
Теперь, что касается исполнительных механизмов. С обоими видами приводов может применяться тросовый тип. При этом для механического и электрического механизмов конструкция их отличается, причем существенно.
Конструкцию механического привода и тросовым исполнительным механизмом рассмотрим на примере ВАЗ-2107. В его состав помимо редуктора входят 4 ролика между которыми перемещается трос, с закрепленными на барабане концами. Один из роликов является натяжным и обеспечивает должное натяжение троса на весь период эксплуатации, поскольку в процессе ее он растягивается.
Два ролика являются верхними и соединены они при помощи натяжных пластин с кронштейнами стекла. Из-за этого при опускании или подъеме ролики перемещаются вместе со стеклом. Последний ролик – нижний, является неподвижным и закреплен он на двери.
Между этими роликами особым способом проложен трос. Причем он не является закольцованным. При подъеме или опускании конец с одной стороны его разматывается с барабана редуктора, а второй – наматывается. Благодаря этому и достигается возможность перемещения верхних роликов, а вместе с ними и бокового стекла.
В электрическом же приводе тросовый исполнительный механизм имеет другую конструкцию. В его состав входит направляющая на концах которой установлены ролики. Электродвигатель с редуктором вынесен немного в бок от этой направляющей. Приводной трос уложен между роликами направляющей и идет к барабану редуктора, где и закрепляется.
На участке между роликами направляющей к тросу присоединен ползун, который в свою очередь соединен со стеклом. При включении электродвигателя одна сторона троса начинает наматываться на барабан, а вторая – разматываться. За счет этого трос между роликами перемещается, а с ним и ползун со стеклом.
Рычажный исполнительный механизм работает по другому принципу. Имеется рычаг, на одном конце которого сделан полукруглый зубчатый сектор, связанный с ведомой шестерней редуктора. Другой конец его соединен с планкой, на которую посажено стекло. Рычаг со стороны сектора посредством кронштейна соединен с неподвижной пластиной, закрепленной на двери.
Есть исполнительные механизмы, включающие в конструкцию два рычага, причем второй играет роль вспомогательного.
Третий тип исполнительного механизма – реечный, при этом имеется несколько его видов. Один из таких механизмов имеет неподвижную направляющую с зубчатым сектором по всей длине. Этот сектор имеет зацепление с шестерней редуктора. В такой конструкции двигатель с редуктором – подвижные и они соединены со стеклом. То есть при включении двигатель с редуктором и стеклом начинают перемещаться относительно рейки.
Видео: Замена стеклоподъемника ВАЗ 2109. Сделай Сам!
Также в конструкцию электростеклоподъемников входит механизм управления, представляющий собой обычные клавиши, через которые производится запитка электродвигателей от бортовой сети авто.
Ремонт
Провести ремонт данного механизма, как и говорилось выше, несложно, если знать конструкцию и принцип работы. В частности, рассмотрим сам механизм ЭСПД, который представляет собой не зубчатый редуктор, как у механических разновидностей. В подъемных механизмах передних дверей электрического типа применяется только барабан. Именно в отверстие этого барабана и вставляется вал моторедуктора. Сам моторедуктор состоит из редуктора червячного типа, а также электрического двигателя, который работает на токе от постоянных магнитов. Конструкция этого моторедуктора схожа с конструкцией устройства очистителя ветрового стекла. Что касается направления тока в обмотке якоря данного моторедуктора, то он является реверсивным. А встроенный термобиметаллический предохранитель отменно защищает его от перегрузок.
Схема включения ЭСПД дверей
Если быть точным, то схема ЭСПД состоит из:
- блока;
- переключателя ЭСПД передней двери;
- моторедуктора ЭСПД;
- выключателя зажигания;
- реле;
- выключателя наружного освещения.
Итак, начинаем процесс ремонта:
- разбираем обивку, снимаем стеклоподъемник (как это сделать, было написано выше);
- нужно теперь вынуть тросиковую часть с двигательного механизма;
- полностью снимаем трос с катушки;
- разматываем его.
Примечание. Нужно будет тщательно осмотреть шлицы, которые часто стираются. Кроме того, если шлицы остаются так длительное время, они деформируют посадочный цилиндр, который создает огромную нагрузку на двигатель моторедуктора.
- стачиваем на фрезерном станке выступающие части цилиндра;
- восстанавливаем округлость цилиндра.
Примечание. При этом нужно будет следить за тем, чтобы сточились выпуклости и с обратной стороны цилиндра, появившиеся из-за проворачивания ведущего вала.
берем стальную двухмиллиметровую пластину, из которой вырезаем круг подходящего размера;
Вырезаем круг из металлической полоски
- после этого нужно наметить ребра жесткости на круге;
- пластину ставим на место.
Примечание. Желательно, чтобы пластина садилась на место плотно и с некоторым усилием.
собираем катушку в обратной последовательности.
Саму пластину крепить дополнительно к катушке не стоит, ведь она и без того надежно сидит. А сама конструкция корпуса ЭСПД сделана таким образом, что не позволяет пластине, даже самодельной, разболтаться и выпасть. Что касается проворачивания пластины, то и здесь все надежно из-за ребер жесткости. Продолжаем:
- наматываем трос на катушку;
- устанавливаем крышку.
Примечание. Не забываем тщательно смазать трос какой-либо смазкой, к примеру, литолом или солидолом.
- ставим трос на место, натягивая немного при помощи специального болта;
- теперь осталось только установить ЭСПД в дверь.
Обычно этого бывает достаточно, чтобы стекло вновь нормально опускалось и поднималось. Даже может увеличиться скорость подъема стекла по сравнению с той, которая была до ремонта. Ведь восстановление округлости цилиндра, особенно ЭСПД, эксплуатируемого длительное время, пойдет только на пользу. Уменьшается его трение и противодействие двигателю, а это, в свою очередь, и оказывает положительный результат. Рекомендуется посмотреть вот это видео, прежде чем начинать работу.
Не работает кнопка стеклоподъемника ВАЗ-2110
October 31, 2013
Если на автомобиле перестала работать кнопка стеклоподъемника, то езда на данном транспортном средстве может превратиться в кошмар. Открытое окно в зимнюю стужу или закрытое в летний зной – это явно сомнительное удовольствие. Но исправить это можно самостоятельно.
Все стеклоподъемники на ВАЗ-2110 управляются группой кнопок, расположенной рядом с рычагом стояночного тормоза. Это неудобно как во время езды, так и для диагностики неисправности. Поэтому первым делом необходимо сузить круг поиска. Для этого следует провести небольшой тест и проверить работу всех четырех кнопок. На основании результатов такой диагностики и будут выбираться способы устранения неисправности.
Если не работают все стеклоподъемники ВАЗ-2110
- Начинать следует с самого простого. В монтажном блоке, который расположен под рулем автомобиля, необходимо найти плавкий предохранитель под номером F5, находящийся в верхнем ряду пятым по счету слева. Он отвечает за работу двигателей электростеклоподъемников. Его номинал составляет 30 А. Необходимо проверить, что установлен требуемый предохранитель и что он целый. Если это не так, то его необходимо заменить. После этого можно проверить работу стеклоподъемников.
- Если предохранитель в порядке, то неисправность, скорее всего, кроется в дефекте проводки от монтажного блока до кнопок стеклоподъемников. Для этого следует прозвонить все кабели.
- Следующий вариант отказа в работе всех электростеклоподъемников автомобиля может заключаться в выходе из строя всех кнопок. Хоть это и маловероятно, но лучше всего это проверить, заменив весь блок кнопок на заведомо исправный.
- Последний вариант, каким бы банальным ни казался, но проверить его также можно. Необходимо вспомнить, что двигатели электростеклоподъемников в ВАЗ-2110 приводятся в действие только при вставленном и повернутом в первое положение ключе замка зажигания.
Если не работает одна кнопка стеклоподъемника
- Начинать опять же следует с самого простого. Необходимо извлечь всю группу кнопок. Далее следует еще раз проверить работоспособность каждой из них и запомнить те, которые функционируют в штатном режиме. Это нужно для того, чтобы провести тест. Следующим шагом необходимо извлечь колодку проводов из нерабочего и любого рабочего механизмов. Провода от рабочей кнопки необходимо подключить к тестируемой. После этого проверяем её работу нажатием. Если стекло никак не реагирует на манипуляции, то кнопка стеклоподъемника неисправна. Её следует заменить.
- Если предыдущий тест показал, что кнопка стеклоподъемника работает, то следующим шагом можно проверить электропроводку. Для этого потребуется автомобильный тестер-пробник. При помощи него необходимо проверить все кабели, после чего визуально оценить их состояние. Также следует осмотреть все контакты и соединения на целостность, наличие грязи, окислений или других повреждений.
- Если ни один из двух вышеперечисленных способов не помог, то это означает только одно – не работает двигатель электростеклоподъемника. В этом случае его следует заменить.
Неожиданно: мужья хотят, чтобы их жены делали чаще эти 17 вещей Если вы хотите, чтобы ваши отношения стали счастливее, вам стоит почаще делать вещи из этого простого списка.
15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют
Обращайте внимание на свое тело. Если вы замети. Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически
Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл
Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.
11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.
Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.
Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека
Поэтому при первой встрече обратите внимание на нос незнаком
Вы тут: Главная > ВАЗ > 2110 > Почему не работают стеклоподъемники ваз 2110
Стеклоподъемники Ваз 2110, Ваз 2111, Ваз 2112
салон, тюнинг своими силами
Расположение клавиш управления в облицовке тоннеля пола автомобиля с полным «электропакетом»
1 – джойстик управления приводом наружных зеркал; 2 – переключатель стеклоподъемника правой передней двери; 3 – переключатель стеклоподъемника левой передней двери; 4 – переключатель стеклоподъемника правой задней двери; 5 – переключатель стеклоподъемника левой задней двери; 6 – выключатель обогрева правого переднего сидения; 7 – выключатель обогрева левого переднего сидения.
Схема подключения электростеклоподъемников к бортовой сети
1 – монтажный блок; 2 – колодка Ш1; 3 – реле 904.3747-10; 4 – соединительная колодка; 5 – блок защиты; 6 – переключатель 92.3702; 7 – электростеклоподъемник ПКЛ-12.
В вариантном исполнении на автомобили семейства ВАЗ 2110 устанавливаются электростеклоподъемники. Клавиши управления электростеклоподъемниками расположены на облицовке тоннеля пола. На автомобиль, где эта опция отсутствует, электростеклоподъемники можно установить самостоятельно.
Из всего многообразия вариантов мы выбрали стеклоподъемники реечного типа: их конструкция проста и надежна, они удобны при установке.
Последовательность действий
Перед началом работы отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи.
Из набора проводов, входящих в комплект, собираем жгут для подключения к бортовой сети автомобиля ваз 2111 (жирные линии на схеме).
Крестообразной отверткой отворачиваем саморез крепления защелки монтажного блока.
Вынимаем блок из крышки и переворачиваем его.
Вставляем колодку Ш1 жгута проводов в соответствующее гнездо монтажного блока.
Снимаем обивку двери.

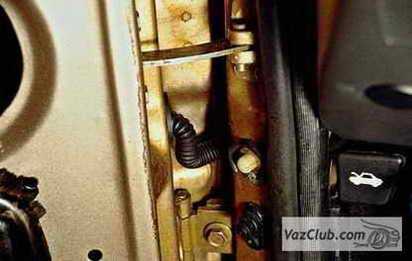

Через отверстия в стойке кузова и в двери протягиваем провода к электроприводу стеклоподъемника ваз 2112.
При установке переключателей (клавиш управления) на облицовку тоннеля пола протягиваем в дверь два провода. При установке переключателей в обивку двери потребуется три провода (дополнительный — для подсветки клавиши). Чтобы при выполнении работ не повредить стекло, извлекаем его из двери.
Поддев отверткой, снимаем с двери внутренний уплотнитель стекла.
Чуть опустив стекло, головкой «на 10» отворачиваем два болта крепления обоймы стекла к механизму стеклоподъемника.
Вынимаем стекло.
Ключом «на 10» отворачиваем гайку верхнего крепления направляющей механизма стеклоподъемника ваз 2110, две гайки среднего…
…и гайку нижнего крепления.
Ключом «на 8» отворачиваем три гайки крепления механизма стеклоподъемника.
Вынимаем механизм стеклоподъемника через окно двери.
Обрезаем часть защитной пленки (она помешает электроприводу).
Вставляем электростеклоподъемник.
Вставив шпильки крепления электростеклоподъемника в отверстия каркаса двери, наживляем на шпильки гайки и затягиваем их.
Соединяем в соответствии со схемой подключения колодки жгутов проводов. Подсоединив клемму «минусового» провода к выводу аккумуляторной батареи, проверяем работу электропривода. Устанавливаем стекло в дверь.
Опускаем стекло до совмещения крепежных отверстий обоймы стекла с отверстиями в кронштейне электростеклоподъемника.
Прикрепляем обойму стекла болтами.
Проверяем работу стеклоподъемника.
Клавишу управления стеклоподъемником устанавливаем в облицовку двери.
В отверстие, в котором находилась ось рукоятки прежнего стеклоподъемника, устанавливаем заглушку. Устанавливаем на место обивку двери
Тюнинг салона Ваз 2110, Ваз 2111, Ваз 2112
- – Вставки в элементы салона
- – Подсветка комбинации приборов
- – Синяя подсветка элементов торпедо
- – Установка стеклоподъемников
- – Замена штатной комбинации приборов
- – Синяя подсветка комбинации приборов
- – Установка новой торпеды
- – Подсветка дверная
- – Светодиодная подсветка ручки кпп
- – Фото тюнинга салона
Тюнинг лада 2110, фотографии тюнинга лада 2111, доработка лада 2112
Почти каждый владелец хочет модернизировать свой автомобиль. Но прежде чем приступить к тюнингу ваз 2110 вам необходимо хорошо представлять конечный результат. Тюнинг автомобилей занятие не легкое, поэтому мы разместили много интересных инструкции с фото по доработке ваз 2111. Отдельно представлен тюнинг салона, тюнинг кузова и подвески, тюнинг двигателя, тюнинг коробки передач. Но даже если вы будете осуществлять тюнинг ваз своими руками, все равно придется потратиться на приобретение запчастей. Если у вас есть фото отчеты по доработке ваз 2112 присылайте к нам на почту.
Не работает правый стеклоподъемник на Калине
ВАЗ (Lada) Kalina I 2004 — 2013
Перестала реагировать кнопка стеклоподъемника на опускание, как с водительской стороны, так и с пассажирской. Правой передней двери. То есть на подъём стекло идет, а на опускание ни каких реакций нет.
Пробовал менять местами два верхних справа реле в блоке предохранителей. Что еще можно посмотреть?
- Заднее стекло туго опускается, Калина – 3 ответа
- Поворотники мигают не постоянно в Калине – 2 ответа
- Машина не заводится, щелкает реле, ВАЗ Калина – 2 ответа
- Где расположена клема «земля» стеклоподъёмников и центрального замка в Калине? – 1 ответ
- Не работает стеклоподъемник на Калине – 1 ответ
Скорее всего обрыв проводки. Снимите обшивку двери разъедините фишку стеклопод. и проверьте питание и масса на опускание есть. Может сам моторчик виноват. Но скорее всего обрыв вот либо в гофре между дверью и стойкой. Или еще ниже может в пороге, там идет проводка эсп. Ищите
Можно заменить кнопку в правой двери. А лучше вначале проверить приходит ли напряжение опускания с левой кнопки на правую, проходит ли оно через правую кнопку.
Самое смешное то, что в конечном итоге разберёшь и соберёшь двигатель и всё. Такое ощущение, что закрывая окно, происходит удар и вал постепенно выходит из зацепления. Мучился и правой, и с левой дверьми.
Исправность кнопки проверить легко, не разбирая дверь. На отключенном двигателе, нажимаешь кнопку и при её исправности свет в приборном щитке чуть просядет.
- Одинаковые ли ДТОЖ в Лада Калина? – 1 ответ
- Потек радиатор печки в Лада Калина – 2 ответа
- Какой адаптер для диагностики Лада Калина? – 1 ответ
- Нет показаний скорости на Лада Калина – 1 ответ
- Не работает спидометр в Лада Калина – 2 ответа
- Какое давление должно быть в шинах pirelli 185/60 R14 82H ? – 2 ответа
- Ошибка P0172 в Лада Калина – 3 ответа
- Не набирает обороты Лада Калина – 2 ответа
- Течет радиатор отопителя Лада Калина – 3 ответа
- Можно ли поставить заднюю балку на Калину от 2109 или 2110? – 1 ответ
Это интересно: Можно ли включать на полному ходу заднюю передачу (видео)
Не работает стеклоподъемник на Калине
Машина не заводится, щелкает реле, ВАЗ Калина
Заднее стекло туго опускается, Калина
Где расположена клема «земля» стеклоподъёмников и центрального замка в Калине?
Замена стеклоподъемника lada 2112 (ваз 2112)
Проблема неисправных стеклоподъемников хоть и не критична, но весьма актуальна для многих автомобилистов. На ВАЗ 2110 ремонт стеклоподъемника своими руками — дело нехитрое и займет при должной сноровке не более 20 минут вашего времени. На СТО же с вас попросят за услугу порядка 500 рублей. Учитывая временные затраты и сравнительную простоту ремонта, выгода более чем очевидна.
Для ремонта механизма подъема стекла ВАЗ 2110 вам понадобятся лишь немного теории, изложенной в статье ниже, немного практики и минимальный набор слесарного инструмента:
- трещоточная рукоять;
- удлинитель для трещотки;
- торцевая головка 10 мм;
- отвертка крест.
Важно знать!
Стеклоподъемник ВАЗ 2110 маркируется шифром согласно номеру модели авто и детали. По последним двум цифрам можно определить, для какой двери он предназначен: 10 — правая, 11 — левая. Теперь перепутать их будет достаточно сложно.
В моделях, начиная с 2009 года, на ВАЗ 2110 стеклоподъемник выпускается неразборным. Таким образом, трапецию при поломке троса невозможно заменить отдельно от электродвигателя. Однако же, неразборной стеклоподъемник считается более надежным.
Если ремонт стеклоподъемника ВАЗ 2110 невозможен — покупка нового вам обойдется порядка 1300 руб. Но не стоит спешить с приобретением, не продиагностировав неисправность и электрическую схему. Ведь проблема может быть в банальном залипании щеток либо замерзании стекол, а возможно они просто нуждаются в смазке. Но обо всем по порядку.
Наиболее частые причины неисправности
На ВАЗ 2110 желательно регулярно смазывать силиконом либо проникающей смазкой типа WD-40 бархотки. Плохой ход стекла может стать причиной перекоса стеклоподъемника при работе, а также выхода из строя электродвигателя в связи с перегрузкой, вызванной силами трения.
Нередко причина неисправности стеклоподъемника ВАЗа связана непосредственно с электроприводом. Основная проблема — щеточный механизм коллектора. Щетки могут дать перекос либо залипнуть. В таком случае достаточно просто постучать по двери в районе электромотора.
ЭТО ИНТЕРЕСНО: Ремонт головки ваз 2106
По характерным звукам при работе механизма стеклоподемника ВАЗ 2110 можно довольно точно диагностировать его механические неисправности. Характерные рычание либо треск, слышимые при работе, сигнализируют о проблемах с шестернями мотора. А хрустящие звуки намекают, что у стеклоподъемника ВАЗ разлохматился трос.
Электрические неисправности
Схема стеклоподъемников ваз 2110 включает в себя управляющее реле, предохранительный блок, цепь питания и кнопочный механизм. Для того, чтобы локализовать неисправность цепи питания нам необходимо проверить наличие напряжения на клеммах запитки электромотора.
Если механизм подъема стекла не работает вовсе — тут вероятнее всего перегорание электрической обмотки приводного двигателя либо управляющего реле. В связи с электрической перегрузкой вероятно также и перегорание предохранителя в автомобиле (смотрим ВАЗ 2110 схема стеклоподъемников, чтобы определить его номер). Стеклоподъемники ВАЗ также могут не работать в связи с неисправностью кнопки. В этом случае подъемник функционирует, но ведет себя некорректно.
Процесс непосредственного разбора двери и извлечения из нее механизма подъема стекла не займет более 10-20 мин. вашего времени и отличается предельной простотой выполнения. Для начала снимаем декоративную обшивку двери.
Снятие декоративной обшивки двери ВАЗ 2110
Перед непосредственным ремонтом стеклоподъемника предстоит снять декоративную обшивку двери, для чего рекомендуется придерживаться следующей последовательности действий:
- 1. Откручиваем нижний дверной карман, удерживаемый тремя саморезами, вынимаем его из пазов;
- 2. Если за панелью крепится динамик — откручиваем и его, отсоединяем клеммник питания;
- 3. Дверная ручка ВАЗ крепится двумя саморезами, спрятанными под съемной накладкой;
- 4. Выкручиваем блокировочный дверной шпингалет. Теперь пластмассовую декоративную обшивку двери ВАЗ удерживают лишь защелки по периметру, которые мы последовательно подрываем.
На этом первый этап разбора двери можно считать оконченым.
Переобучение стеклоподъемников
Первым делом
стоит провестипереобучение стеклоподъемников , в большинстве современных автомобилей эта процедура происходит одинаково – после того, как электроника отключается от аккумулятора, сразу же происходит сброс настроек.
1. Чтобы стекла опускались и поднимались автоматически, надо поднять клавишу включения и удерживать ее, пока стекло до упора не поднимется, а затем отпустить. Затем нужно поднять эту клавишу снова, и удерживать ее в течение трех секунд.
2. Теперь то же самое нужно проделать и для опускания стекла, однако теперь клавишу требуется опускать вниз.
3. Аналогичные действия необходимо выполнить для каждой двери в отдельности.
Неисправности, требующие ремонта в автосервисе
Причиной поломки стеклоподъемника могут быть не только механические, но и электронные неисправности. К таким относится поломка центрального блока электроники автомобиля. При его выходе из строя самостоятельный ремонт данного агрегата невозможен. Требуется полная диагностика и устранение поломок в специализированном сервисном центре.
Все дело в том, что ЦБКЭ имеет ряд многофункциональных проводов, которые в одно и то же время отвечают за функционирование центрального замка, поворотных маячков, электрического подогрева стекол и зеркал. При попытке устранить электронную причину поломки подъемника стекол можно лишь усугубить проблему.
