Завоздушивание топливной системы дизельного двигателя

Выявление

Выхлопная труба, потерявшая герметичность.

Уплотнения топливного насоса высокого давления.

Подача воздуха осуществляется через ручной рычаг бензонасоса.

Дымо или парогенератором

Уплотнения топливного насоса.

Моральное старение пломб.

Диагностика неисправности заключается в отключении топливного насоса и заправке его от другой емкости (например, пластиковой канистры). Емкость емкостью 3 ÷ 4 литра, два прозрачных шланга длиной один метр, пара хомутов. Соблюдая чистящие средства, замените прямую и обратную топливопроводы от ТНВД на прозрачные трубки, и удалите из них воздух.

Один из способов удалить стравливающий воздух — очистить рабочую зону и зону бака над топливным насосом. Необходимо открутить «возвратный» винт, через который воздух выходит через сифон до появления топлива. Крепежный винт вставлен на место. Запустив двигатель на несколько минут, удаляют оставшийся воздух.

Возможные неисправности

Завершается проверкой топливного фильтра (обычного фильтра), помещая его под топливный насос высокого давления.

• Возникновение утечек в топливной системе в автомобилях с дизельным двигателем вызвано атмосферным давлением. Это выше давления, создаваемого при перекачке топлива из бака автомобиля. Он предполагает замену латунных топливопроводов на резиновые, пластиковые и соединение их стяжками. Шланги из таких материалов имеют меньший срок службы. Это связано с тем, что синтетические шланги в пространстве под капотом нагреваются, провисают, трутся и способствуют утечке воздуха в результате истирания.
• Таким образом, механическое напряжение, перегрев, использование очищающих средств, способных размягчать неметаллические материалы и герметики, можно отнести к первопричине всасывания воздуха.
• Датчик положения дроссельной заслонки используется для определения скорости и степени открытия дроссельной заслонки. Датчик положения дроссельной заслонки, сокращенно DPDZ, — это устройство, которое изначально было разработано для преобразования угла положения дроссельной заслонки в постоянное напряжение. Этот датчик считается одним из датчиков всех электронных систем управления двигателем на автомобиле с впрыском топлива. После получения сигнала от датчика положения дроссельной заслонки контроллер контролирует угол отклонения дроссельной заслонки. Электронный модуль управления использует информацию от датчика положения дроссельной заслонки для выбора режима «только дроссельная заслонка».

Прежде чем обсуждать диагностику датчика положения дроссельной заслонки и симптомы неисправности, поговорим о значении датчика. Датчик положения дроссельной заслонки играет огромную роль в управлении двигателем автомобиля, так как его показания позволяют блоку управления рассчитывать пропорции топлива и регулировать угол опережения зажигания. Если датчик выходит из строя, водитель немедленно информирует водителя о проблеме. Появляется сообщение об ошибкена панели приборов, а именно индикатор «Чек»

Обратите внимание, что возникающая неисправность указывает только на неисправность цепи датчика положения дроссельной заслонки, но не может быть обнаружена. Это означает, что если настройки датчика нарушены, устройство не сможет распознать ошибку. Электрическая система системы управления двигателем обнаруживает обрыв провода или короткое замыкание

В системе зажигания и питания могут быть некоторые признаки неисправности. Кроме того, воздух может засасываться так называемым дроссельной заслонке или к увеличению оборотов из-за неисправности. Вращение имеет некоторые внешние признаки, но коды ошибок не сохраняются в памяти электрического блока. Разберем основные признаки неисправности:

Электрическая система системы управления двигателем обнаруживает обрыв провода или короткое замыкание. В системе зажигания и питания могут быть некоторые признаки неисправности. Кроме того, воздух может засасываться так называемым дроссельной заслонке или к увеличению оборотов из-за неисправности. Вращение имеет некоторые внешние признаки, но коды ошибок не сохраняются в памяти электрического блока. Разберем основные признаки неисправности:

Подсос воздуха во впускном коллекторе

Если в двигатель проникает воздух, который не «видят» расходомер воздуха или датчик абсолютного давления, будет формироваться слишком бедная смесь топлива и воздуха. Эта проблема вызвана подсосом воздуха во впускном тракте.

Основные причины:

• перегрев мотора (сказывается на состоянии прокладок);
• внешнее вмешательство;
• повреждение прокладок в результате неправильного использования карбклинера.

Очень часто трудности могут возникнуть в том случае, если повреждено уплотнение между впускным коллектором и головкой блока цилиндров, поскольку обнаружить такой подсос визуально непросто.

Поиск подсоса в коллекторе

На бензиновых моторах лишний воздух может оказаться в коллекторе из-за разгерметизации воздуховодов, износа уплотнительных резинок топливных форсунок или повреждений шлангов, ведущих к вакуумному усилителю тормозов.

Для того чтобы найти подсос воздуха используют разные способы:

1. Перекрытие подачи воздуха. Необходимо отсоединить патрубок от корпуса фильтра и завести мотор. После этого прикройте рукой патрубок – если подсоса нет, двигатель заглохнет. Если двигатель продолжает работать, и вы слышите шипение, подсос точно есть.
2. Пережим шлангов. Необходимо запустить мотор и через определенное время постараться услышать шипение. Если обнаружить место повреждения герметичности не удалось, надо по очереди пережимать шланги, которые соединены с ресивером. Если вы пережали и отпустили шланг, и это повлияло на работу силового агрегата, ищите проблему в данной зоне.
3. Сжатый воздух. Систему впуска неработающего двигателя необходимо обработать мыльным раствором, после чего перекрыть подачу воздуха от фильтра и закачать воздух через одну из трубок.
4. Опрыскивание горючей смесью. Для поиска места подсоса воздуха в двигатель применяются такие средства как бензин, WD-40 или очиститель карбюратора. С помощью выбранного средства необходимо опрыскивать все стыки. Когда жидкость окажется в месте подсоса, вы заметите изменения в работе двигателя (обороты должны вырасти или упасть). Для опрыскивания лучше использовать медицинский шприц.

Применяя этот метод, проверьте такие места: патрубок между клапанной крышкой и регулятором холостого хода, патрубок между датчиком массового расхода воздуха и РХХ, соединение впускного коллектора и дроссельной заслонки, соединение коллектора и головки блока цилиндров, уплотнения форсунок, все шланги в зонах крепления хомутов.

Дымогенератор. Далеко не у всех автомобилистов есть такое приспособление, в связи с чем обычно его используют в автомастерских. Вы можете купить готовое решение или изготовить его самостоятельно (инструкций и видео в Интернете хватает). Суть в том, что необходимо обеспечить подачу дыма через любой шланг во впускной коллектор. В проблемных местах дым будет просачиваться.

Дизельные двигателя

В дизельном двигателе соляра попадает в цилиндры минуя две топливные подсистемы – низкого и высокого давления. Как правило, именно на участке низкого давления происходит подсос воздуха.

Это может происходить через множество стыков трубопроводов, соединений элементов топливной системы включая и ТНВД.

Проблему усугубляет еще один момент. Чтобы удешевить производство дизельных авто на современных моделях вместо традиционных латунных трубок используют пластмассовые изделия, которые изнашиваются значительно быстрее.

Агрессивная среда, вибрации, перепады температуры – все это негативно сказывается на их эксплуатационных качествах. Это касается и уплотнителей. Как правило, все это начинает проявлять себя через 120-150 тыс. км. пробега.

Часто явное подтекание соляры при неработающем моторе может указать на проблемный участок.

Но при заведенном авто, при закачке топлива из бака, в системе создается давление, которое ниже атмосферного и поэтому сходу выявить подсос воздуха проблематично.

Признаки

Суть в том, что смесь соляры с воздухом попадая в ТНВД при запуске двигателя, не дает ему возможности на 100% выполнять свои функции, т.е. перегружает его большим количеством воздуха в топливной камере.

При уже заведенном автомобиле топливо, обогащенное воздухом, сильно пенится и увеличивается в объеме. Поэтому на высоких оборотах ТНВД не успевает его пропускать через себя.

В итоге, при попытке утром завести дизельное авто приходится долго маслать стартером, при этом небольшой дым из выхлопной трубы наблюдаться будет. А при езде, стоянии на светофорах, мотор может заглохнуть из-за недостаточного поступления соляры в цилиндры.

Причины

Причины подсоса воздуха в дизельных авто:

1. Износ резиновых уплотнителей включая и топливных фильтров;
2. Ослабление хомутов;
3. Повреждения в топливном баке;
4. Износ, потрескивание шлангов;
5. Повреждения в обратной магистрали;
6. Износ уплотнителей в крышке ТНВД, привода вала, оси рычага подачи топлива.

Почему возникает необходимость прокачать топливную систему дизельного ДВС и как это сделать

Как уже было сказано выше, топливо в дизеле подается под высоким давлением. Указанное давление создает ТНВД (топливный насос высокого давления). В том случае, если происходит подсос воздуха, давление в насосе не достигает нужных значений для реализации эффективного впрыска топлива в цилиндры дизельного двигателя.

Естественно, в подобной ситуации дизельный мотор плохо заводится, работа в режиме холостого хода и под нагрузкой может быть нестабильной (дизель троит), обороты начинают плавать, силовой агрегат может глохнуть прямо в движении и т.д. Отметим, что не только завоздушивание проявляется в виде указанных симптомов, однако также вполне может являться одной из причин.

Для решения проблемы понадобится сначала выяснить, есть ли проблемы с герметичностью. Если это так, тогда потребуется удалить воздух из топливной системы дизельного мотора. Чтобы определить, действительно ли в топливную систему попал воздух, на начальном этапе нужно отсоединить топливопроводы высокого давления от форсунок. Затем следует отвернуть гайки, которые крепят трубопроводы.

Далее нужно пригласить помощника, который стартером будет крутить двигатель. Главное, определить, поступает или не поступает горючее из трубопроводов. Если подачи нет, в системе может быть воздух и она нуждается в прокачке.

• Прежде всего, первым прокачивается фильтр топлива. Для этого при помощи ключа немного откручивается винт на корпусе фильтра.
• Далее нужно качать топливо насосом ручной подкачки. Прокачка длится до тех пор, пока через отверстие винта горючее не начнет вытекать, причем без воздушных пузырьков. Теперь винт на корпусе фильтра можно закрутить.

Отметим, что не все дизеля имеют насос ручной подкачки. На таких моторах прокачать топливный фильтр дизеля будет несколько затруднительнее, так как топливоподкачивающий насос в случае завоздушивания фильтра также не работает.

Для решения задачи винт на корпусе фильтра откручивается, далее стартером помощник крутит мотор

Обратите внимание, процедура может занять много времени и существует риск полностью разрядить аккумулятор. По этой причине рекомендуется проводить прокачку стартером в условиях гаража или задействовать бустер (пуско-зарядное устройство), чтобы минимизировать разряд АКБ

Как прокачать ТНВД

После того, как фильтр топлива был прокачан, далее нужно приступать к удалению воздуха из топливного насоса высокого давления.

Сначала потребуется открутить центральный болт, который расположен по центру между штуцерами магистралей высокого давления;
Далее включается зажигание, после чего прокачка осуществляется при помощи ручного подкачивающего насоса. Прокачка длится до тех пор, пока из отверстия под ранее открученный центральный болт не появится горючее.
Теперь болт можно немного закрутить, чтобы было легче контролировать наличие или отсутствие пузырьков воздуха в вытекающем горючем.
Если в процессе прокачки дизельное топливо так и не появилось в отверстии под болт, тогда можно прокрутить двигатель стартером и продолжить прокачку до появления чистого топлива без воздуха.
После того, как пузырьки воздуха исчезнут, болт снова нужно открутить и начать крутить мотор от стартера

При этом следует обратит внимание на то, как солярка выталкивается из отверстия.
В норме горючее должно выходить с пульсацией, дозировано. В этом случае можно предполагать, что ТНВД исправен, а проблемы с работой мотора возникли из-за завоздушивания системы. Болт можно затягивать.

Болт можно затягивать.

Если же горючее льется постоянно, без перерывов, это может указывать на то, что возникла проблема с ТНВД. В этом случае частой причиной является сломанный плунжер, привод плунжера и т.д.

В ситуации, когда топливо не появляется в отверстии, высока вероятность выхода из строя подкачивающего насоса, который интегрирован в ТНВД. Как в первом, так и во втором случае, ТНВД необходимо снимать, после чего в сервисе производится диагностика и ремонт насоса высокого давления.

После прокачки ТНВД и закручивания болта, нужно будет ослаблять штуцера на топливопроводах и отводить каждый в строну. Далее помощник крутит мотор стартером до того момента, пока горючее не начнет вытекать через штуцер. Если солярка не вытекает, нужно еще выкрутить штуцер накидным ключом. Далее прокачка повторяется.

Как найти подсос воздуха

Чаще всего применяется нанесение на подозрительные места бензина или иных летучих углеводородов при помощи кисточки. Обогатив воздух топливом, так можно изменить режим двигателя, что укажет на точное попадание. Останется лишь заменить прокладку или шланг. Но есть и иные способы.

С помощью пережима шлангов

Если от впускного коллектора отходит шланг, идущий к подозреваемому на утечку устройству, то его достаточно просто пережать или согнуть. Подсос прекратится, что определяется по выравниванию работы мотора.

Подачей сжатого воздуха

Сжатый воздух можно подать от компрессора в замкнутую полость, которая предполагается на наличие неплотностей. Если они там есть, то это будет заметно по шипению выходящего под давлением воздуха или появлению пузырьков при смачивании проверяемых соединений.

Метод опрыскивания мыльным раствором

Мыльный раствор работает прямо противоположным образом, за счёт своей вязкости он может кратковременно закупорить дефекты и работа двигателя изменится. Возможно и появление пузырьков из-за пульсирующего характера утечек.

Как проверить подсос воздуха в топливной системе дизеля

Своими силами можно достаточно легко выяснить, насколько серьезна проблема, с которой вы столкнулись

Это важно, потому что до тех пор, пока вы имеете дело с проблемами в топливной магистрали, проблему можно устранить своими силами. Но если поломка кроется в ТНВД, без профессионального участия вам не обойтись

Список мероприятий:

1. Осмотрите топливную систему. Нужно пройти по всей топливной магистрали и подкапотному пространству. Внимательно осматривайте все стыки и соединения. Об утечке будут свидетельствовать подтеки топлива и жирные масляные пятна.

Бывают случаи, когда места пробоя никак себя не выдают, поэтому продолжаем анализ.

1. Отключите ТНВД. При работе с насосом будьте очень осторожны. Соблюдайте максимальную чистоту. Попадание любого мусора в систему неминуемо приведет к поломке агрегата. Отключите ТНВД от системы и подключите к импровизированному баку. Вам потребуется канистра на 3 литра и два отрезка шланга 0,5-1 м.
2. Присоедините подготовленные шланги к ТНВД (лучше через фильтры) и удаляем воздух из ТНВД, для этого нужно просто отсосать воздух через обратку.
3. Оставьте импровизированный бак над насосом на 3-5 часов, лучше – на ночь. Если двигатель после этих манипуляций запустился нормально, значит, ТНВД ищите подсос воздуха в топливопроводах.

Типичные места подсоса воздуха

Воздух обычно попадает через неисправные уплотнения или отказавшие запорные клапаны, поскольку механические разрушения стенок трубопроводов маловероятны.

Топливная система

Топливная система находится под давлением, создаваемым погружным бензонасосом. Появление воздуха на его входе скорее можно характеризовать как отсутствие некоторого количества топлива, чем подсос кислорода. Далее в топливопроводы воздух также попасть не сможет из-за перепада давления. Остаётся один путь – через вентиляцию бака, которая относится к топливной системе.

Вентиляция происходит принудительно через адсорбер и его клапан. Именно отказ клапана станет причиной появления лишнего воздуха. Блок управления уверен, что клапан закрыт, а значит не учитывает этот дополнительный кислород, отсюда и перебои в работе.

Впускной коллектор

Основной путь неучтённого потока может происходить чрез впускной коллектор, поскольку он расположен уже после дроссельной заслонки и датчиков расхода.

Здесь имеются многочисленные уплотнения, каждое из которых может отказать. Лишний кислород вызовет обеднение смеси, которое не сможет стабильно компенсироваться топливной коррекцией. Мотор начнёт «троить», подёргиваться и часто глохнуть, мощность понизится, а расход возрастёт.

Чаще всего теряет герметичность стык между коллектором и головкой блока, уплотнённый прокладкой. Со временем она потеряет упругость, а подтяжка шпилек коллектора ослабнет.

Форсунки

Топливные форсунки (инжекторы) располагаются на общей рампе с одной стороны, а с другой – вставлены на силе упругости резиновых уплотнительных колец в гнёзда впускного коллектора вблизи стыка с головкой.

Слишком большая механическая нагрузка на эти кольца, а также высокая рабочая температура, особенно если рядом расположен ещё и выпускной коллектор или агрегат турбонаддува, способствуют потере герметичности и началу подсоса воздуха через уплотнения форсунок во впускной коллектор.

Вакуумный усилитель тормозов (ВУТ)

Вакуумный усилитель получает разрежение из того же впускного коллектора через штуцер, шланг и обратный клапан.

Возможностей для появления неплотностей здесь достаточно, прохудиться может всё перечисленное плюс мембрана усилителя или его корпус. Что приведёт к проявлению тех же общих симптомов подсоса во впускной коллектор.

Дроссельная заслонка

Пропускать воздух в нужном количестве – основная работа дроссельного патрубка с заслонкой, регулирующей поток по команде водителя. Эта система сбалансирована через датчик положения дросселя и регулятор холостого хода, перекрывающий дополнительный байпасный канал в обход дросселя.

Если заслонка по каким-то причинам плотно не закрывается или открывается на ненормированную величину, то блок управления двигателем этого не замечает, поскольку данные он берёт исключительно об угле поворота оси заслонки, считая общую геометрию узла штатной.

Причин неполного закрытия достаточно, основной из них может стать загрязнение канала. Отсюда и дополнительный воздух со всеми вытекающими, а точнее, втекающими последствиями.

Выпускной коллектор

Трещины или прогар прокладок на выпуске ведут к выходу выхлопных газов наружу с характерным звуком. Но имеется также и парадоксальный с виду факт обратного забора воздуха.

По теме: Почему возникает ошибка P0172

Дело в том, что процесс выхлопа носит пульсирующий характер, поэтому во время провалов давления снаружи забирается воздух, содержащий кислород.

На входе в катализатор имеется датчик, задача которого состоит как раз в определении наличия этого газа в выхлопе с последующей выдачей сигнала контроллеру двигателя.

Опознав это, как чрезмерно бедную смесь, компьютер начинает её обогащать, что ведёт к увеличению расхода, перегревам и прочим неприятностям. Виною тому оказывается неожиданный с виду подсос в выпускной коллектор.

Вентиляция картерных газов

В штатном режиме её влияние учтено и подобные заборы посторонних газов не мешают работе двигателя. Имеется лишь одна характерная неисправность – отказ клапана, который иногда ставится в систему вентиляции. Вот в этом случае и начинается забор неучтённого воздуха.

ГБО

Газобаллонное оборудование не всегда является штатным оснащением, поэтому его монтаж и регулировки могут быть выполнены небрежно, что приводит к переобеднению смеси лишним кислородом. По обеим причинам, некачественной настройке или нарушениям герметичности.

При использовании подобных систем необходимо производить регулярные проверки, именно их дефекты ведут к изменению температурного режима и механическим поломкам в моторе.

Тестирование по выхлопу

Проверка выхлопа

Метод, придуманный ещё давно. Им пользуется большая часть опытных «дизелистов». Суть метода сводится к следующему.

1. Мотор на протяжении одной минуты прокручивается стартером, но не запускается.
2. Одновременно проверяется глушитель.

Если из него выходит дымок, то это указывает на поступление топлива в цилиндры, так как без горючего дыма не бывает. Если солярка идёт, значит, воздуха в системе нет.

Дым при этом может иметь сероватый оттенок, его бывает мало или много, сути это не меняет. С другой стороны, редко, но случается, что топливо в цилиндры не поступает, но дым продолжает идти

В этом случае нужно обратить внимание на цвет дыма. Если он синий, это указывает на попадание в цилиндры ДВС масла

Таким образом, тестирование по выхлопу сводится к следующему: дым есть, хорошо, воздушная пробка отсутствует, дыма нет – однозначно, в системе воздух.

Методы обнаружения неисправности

Как правило, о возможности проникновения воздуха сквозь неплотное соединение вспоминают в последнюю очередь, когда исключены остальные неполадки – выход из строя датчиков, регуляторов и так далее. Между тем существует простой способ найти подсос воздуха – на работающем двигателе медленно закрыть патрубок дроссельной заслонки ладонью. Если мотор не глохнет, то на участке после датчика ДМРВ появилась щель, куда просачивается дополнительный поток.

Чтобы локализовать проблемное место, рекомендуется проверить герметичность тормозного вакуумного усилителя следующим образом:

1. Заведите мотор и дождитесь, пока стабилизируются обороты холостого хода.
2. Передавите в нескольких точках резиновый патрубок, ведущий от силового агрегата к корпусу усилителя.
3. Если работа двигателя не изменится, то на данном участке подсоса нет. На неисправность укажет повышение оборотов коленчатого вала.

Аналогичным способом проверьте все шланги, отбирающие вакуум от мотора. Если обороты коленвала меняются при сдавливании и последующем отпускании патрубков, ищите ослабленный хомут либо трещину в шланге.

Отыскать подсос воздуха через дроссельную заслонку, коллектор и другие детали двигателя поможет компрессор. Нагнетающий шланг с переходником вкручивается вместо любой свечи зажигания, затем коленчатый вал поворачивается в положение, когда впускной клапан данного цилиндра открыт. Нагнетая воздух под давлением 4–6 Бар, обработайте все стыки мыльным раствором – в проблемной точке сразу появятся пузыри.

Отлично себя зарекомендовал старый «дедовский» метод – поливка соединений горючей жидкостью. Как производится диагностика:

1. Наберите в шприц объемом 20 см 3 бензина.
2. Запустите двигатель и обождите, пока холостой ход немного выровняется.
3. Аккуратно поливайте бензином подозрительные точки, выдавливая горючее прямо на прокладки.
4. Если подсос идет через впускной коллектор, то поршни станут втягивать разлитый бензин вместе с воздухом и обороты заметно повысятся. Действуйте аккуратно, чтобы горючее не попало на электропроводку.

Магистраль, подающую солярку к ТНВД дизельного мотора, проверить сложнее. Здесь подойдет способ с применением компрессора и мыльной пены, но подобное оборудование есть не в каждом гараже. Придется идти по стыкам всей трубки и диагностировать подсос методом исключения. Обливать соединения дизельным топливом бессмысленно – эффект будет незначительный и перемен в работе мотора вы не услышите.

Один из новейших методов диагностики предполагает использование специального устройства – генератора дыма. Подключение производится, как и в случае с компрессором, к свечному отверстию любого цилиндра. После запуска дымогенератора нетрудно отыскать точку проникновения воздуха. Чтобы лучше видеть поднимающиеся струйки дыма, рекомендуется применять галогенную лампу.

Рассмотрим один из самых простых способов, как проверить подсос воздуха во впускном коллекторе инжекторного автомобиля без каких-либо материальных затрат.

Данный способ не панацея, но является самым простым и эффективным в поиске мест подсоса воздуха во впускном коллекторе.

Как известно, во время работы двигателя, в коллекторе создаётся большое разрежение. На холостом ходу давление в коллекторе падает до 30 кПа, а атмосферное обычно составляет около 100 кПа.

Такая разность давлений заставляет воздух с наружи коллектора всеми доступными путями пробраться внутрь коллектора. Если у него это получится, то о нормальной работе двигателя не стоит даже и думать — всевозможные рывки и провалы, а также перерасход топлива обеспечены!

Вот и наша с Вами задача найти все эти «доступные пути» проникновения неучтённого воздуха во впускной коллектор.

Основными симптомами подсоса воздуха являются:

• возросшие обороты холостого хода
• плавающие обороты на холостом ходу
• неадекватное реагирование двигателя на нажатие/отпускание педали газа
• возросший расход топлива

Самым простым и действенным методом проверки подсоса воздуха во впускной коллектор является заполнение коллектора дымом под небольшим давлением. А если в коллекторе есть негерметичности, то их можно будет заметить по выходящему из них дыму.

Для этих целей используют дымогенераторы. Но не на всех СТО есть такое оборудование, а покупать себе для использования его раз в два-три года, как-то накладно. Как же быть?

Можно поступить как я — собрать бесплатный дымогенератор «на коленке» из пластиковых бутылок.

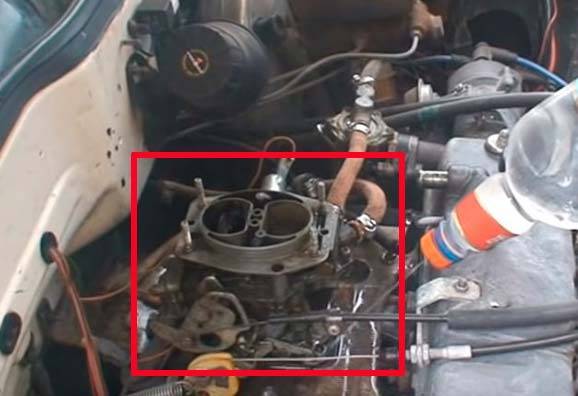

Особенности проверки на карбюраторных двигателях

Как мы уже говорили выше, первое на что нужно обратить внимание на таких двигателях при подозрении на подсос воздуха – карбюратор. Проверьте, все ли топливо проходит через режим холостого хода

Для этого заведите автомобиль и отключите питающий провод от электромагнитного клапана

Проверьте, все ли топливо проходит через режим холостого хода. Для этого заведите автомобиль и отключите питающий провод от электромагнитного клапана.

Если двигатель заглох, то ситуация упрощается, так как клапан рабочий. Снимите его и отверните жиклер холостого хода. Проверьте диаметр отверстия жиклера он должен быть 0.40 – 0.45 мм (смотрите характеристики вашего карбюратора). Если диаметр жиклера больше, чем согласно ТУ, то замените его.

Заведите двигатель и методом откручивая ЭМК постарайтесь выставить ХХ. Если это не получается сделать и ощущается, что двигателю не хватает топлива, то значит где-то подсасывает воздух.

Обратите внимание на возможный изгиб фланца карбюратора. Чтобы проверить подсасывает под ним воздух или нет, налейте под него воду

Если двигатель начал глохнуть, значит проблема в изгибе. В данном случае мы горючую жидкость не применяем, так опасно. Все подробности смотрите в видео от Наиля Порошина.

Проверка при помощи оборудования

Проблемы с высоким давлением могут быть из-за:

• неисправности клапана объемного регулирования подачи топлива ТНВД;
• износа плунжеров или перепускных клапанов;
• поломки регулятора на рейке;
• неполадки форсунок.

Так как ремонт или замена топливного насоса высокого давления считаются дорогостоящей операцией, необходимо определить, что проблема не кроется в самой топливной системе. То есть необходимо проанализировать методом исключения составляющие топливной магистрали, так как в большинстве случаев поломки происходят в них. Если данные узлы исправны, значит проблема в ТНВД.

На первом этапе диагностики требуется исключить неисправность форсунок.

Второй этап позволяет убедиться, что регулятор давления в рейке не имеет повышенного обратного слива и не мешает регулированию давления.

Исключение форсунок

Требуется исключить повышенный расход дизеля в топливной рампе путем отключения форсунок

При данной операции важно соблюдать чистоту, так как велика вероятность попадания грязи в топливные форсунки

Данный метод позволяет исключить форсунки, как источник повышенного расхода горючего. Необходимо произвести замер давления без форсунок. Исправный ТНВД без форсунок должен показывать при прокрутке стартера давление более 1000 бар. Данное давление или значение больше его свидетельствует, что ТНВД и подкачивающий контур исправны.

Оценка давления производится при помощи штатного датчика и сканера в фактических параметрах. Необходимо выбрать режим «давление топлива в магистрали» и включить зажигание автомобиля. Во время прокрутки двигателя стартером будут фиксироваться параметры давления. Для точного результата рекомендуется провести данную операцию несколько раз.

Исключение регулятора давления в рейке

Проверка производится при помощи мультиметра, переведенного в режим измерения напряжения. Первый щуп устанавливается на любую имитацию «минуса», второй на контактную ножку регулятора (плюсовую).

Напряжение на мультиметре должно быть приблизительно 5 Вольт. Второй этап: установка щупа на плюсовую клемму аккумулятора, второго на минусовую ножку на фишке регулятора. Мультиметр должен показывать 12 Вольт +- 3 Вольта.

Если форсунки и регулятор давления машины исправны, производится проверка подкачивающего контура или контура низкого давления. В случае исправности данного узла проблема кроется в самом ТНВД.

Необходимо определить линию подачи топлива из бака к ТНВД. Разъем данной линии отсоединяется. В SsangYong его лучше поддевать отверткой.

В разрыв топливной цепи авто подключается манометр. Устройство должно показать давление от 3 до 5 бар. Автомобиль заводится и меряется уровень давления. Если давление ниже номинального, необходимо заменить фильтры, проверить заборный фильтр в баке.

Методы обнаружения неисправности

Как правило, о возможности проникновения воздуха сквозь неплотное соединение вспоминают в последнюю очередь, когда исключены остальные неполадки – выход из строя датчиков, регуляторов и так далее. Между тем существует простой способ найти подсос воздуха – на работающем двигателе медленно закрыть патрубок дроссельной заслонки ладонью. Если мотор не глохнет, то на участке после датчика ДМРВ появилась щель, куда просачивается дополнительный поток.

1. Заведите мотор и дождитесь, пока стабилизируются обороты холостого хода.
2. Передавите в нескольких точках резиновый патрубок, ведущий от силового агрегата к корпусу усилителя.
3. Если работа двигателя не изменится, то на данном участке подсоса нет. На неисправность укажет повышение оборотов коленчатого вала.

Аналогичным способом проверьте все шланги, отбирающие вакуум от мотора. Если обороты коленвала меняются при сдавливании и последующем отпускании патрубков, ищите ослабленный хомут либо трещину в шланге.

Отыскать подсос воздуха через дроссельную заслонку, коллектор и другие детали двигателя поможет компрессор. Нагнетающий шланг с переходником вкручивается вместо любой свечи зажигания, затем коленчатый вал поворачивается в положение, когда впускной клапан данного цилиндра открыт. Нагнетая воздух под давлением 4–6 Бар, обработайте все стыки мыльным раствором – в проблемной точке сразу появятся пузыри.

1. Наберите в шприц объемом 20 см 3 бензина.
2. Запустите двигатель и обождите, пока холостой ход немного выровняется.
3. Аккуратно поливайте бензином подозрительные точки, выдавливая горючее прямо на прокладки.
4. Если подсос идет через впускной коллектор, то поршни станут втягивать разлитый бензин вместе с воздухом и обороты заметно повысятся. Действуйте аккуратно, чтобы горючее не попало на электропроводку.

Способ поливки одинаково хорошо подходит для проверки коллектора, уплотнений форсунок и прокладки дросселя. А вот проверить заслонки карбюратора шприцем не выйдет, поскольку к ним нельзя подобраться. Чтобы убедиться в наличии выработки и образовании боковых щелей, агрегат придется снять и очистить от сажи стенки камер.

Магистраль, подающую солярку к ТНВД дизельного мотора, проверить сложнее. Здесь подойдет способ с применением компрессора и мыльной пены, но подобное оборудование есть не в каждом гараже. Придется идти по стыкам всей трубки и диагностировать подсос методом исключения. Обливать соединения дизельным топливом бессмысленно – эффект будет незначительный и перемен в работе мотора вы не услышите.

Один из новейших методов диагностики предполагает использование специального устройства – генератора дыма. Подключение производится, как и в случае с компрессором, к свечному отверстию любого цилиндра. После запуска дымогенератора нетрудно отыскать точку проникновения воздуха. Чтобы лучше видеть поднимающиеся струйки дыма, рекомендуется применять галогенную лампу.

Как правильно определить симптомы подсоса воздуха двигателем и провести его полную диагностику? Подобные вопросы могут возникнуть через некоторое количество пробега автомобилем, ведь двигатель, будучи сложнейшим механизмом, подвергается колоссальной нагрузке, в результате которой он изнашивается.

Если пустить эти процессы на самотек, в итоге можно попасть на довольно-таки крупную сумму денег, выкинутую на ремонт или замену мотора.

Симптомы подсоса воздуха двигателем чаще всего однозначны, происходит падение мощности. У некоторых автовладельцев наблюдается потеря мощности на низких оборотах двигателя (у некоторых на высоких). Зависит это от типа двигателя (дизель \ бензин), а также ряда других причин.
