Потенциометр дроссельной заслонки и форсунки – виновники сбоев в системе впуска

О профилактике

Здесь хочется сказать о методе очистки, при котором в бензобак добавляют специальные присадки. В отличие от других, этот способ не доказан научным путем. Кроме того, присадка, которая подходит к определенному типу двигателя к другому может и не подойти.

Присадку добавляют в бензобак, потому ее химические элементы будут воздействовать на всю топливную систему.

Если кто-нибудь все-таки решит использовать присадку в качестве средства профилактики, внимательно изучите отзывы, а также рекомендации производителя. Главное, не навредить двигателю.

И о самом надежном и недорогом способе профилактики топливной системы — это, как не странно, заливать качественное топливо, использовать такой же топливный фильтр и своевременно его менять.

Чистка форсунки – подготовка, проверка и промывка своими руками

Для собственноручной промывки нужно приготовить очистительную жидкость (приобретается в автомагазинах), силиконовую трубку диаметром около 5 мм, два провода одинаковой длины, кнопку (реле), аккумулятор, изоленту. Давление в топливной системе должно быть минимальным, достигается это простоем автомобиля в течение нескольких часов. Необходимо снять форсунку с посадочного гнезда топливной рейки, чтобы промывочная жидкость не попала в двигатель. Для этого нужно сначала открутить гайки, с помощью которых топливная рейка крепится к впускному коллектору, а также отсоединить от нее регулятор топливного давления. Дальше идет чистка наружной поверхности форсунки и удаление резиновых деталей. Если уплотнители деформированы, замените их на новые.

Очистительная жидкость

Чтобы чистка была эффективной, необходимо обеспечить герметичное соединение форсунки с баллончиком промывочной жидкости. Диаметр сопла баллончика следует изолентой довести до внутреннего диаметра шланга. Провода (какой-то из них будет плюсом, второй минусом) одним концом присоединяем к аккумулятору, вторым – к коннектору форсунки. В разрыв плюса методом простой скрутки подсоединяем кнопку, при ее нажатии цепь замкнется, и форсунка под действием электричества откроется.

Промывка топливных форсунок подразумевает имитацию их работы на двигателе. Пускаем жидкость из баллончика и проводим ток, нажав замыкающую кнопку. На все обычно требуется 2–3 минуты с небольшими перерывами. Проверка степени очистки топливных форсунок элементарна – если жидкость распыляется равномерно и не струит, то промывать устройство больше не нужно. Прежде чем завести машину, следует выключать и включать зажигание несколько раз.

Промывка топливных форсунок

После того как форсунки промыли, необходимо все собрать. Обязательно проводится визуальная проверка резиновых уплотнителей, если состояние хорошее, то их можно использовать дальше. Только перед сборкой смажьте их моторным маслом. Если их состояние не самое лучшее, то необходимо будет приобрести новые резиновые уплотнители, правда, сделать это лучше заранее. При покупке внимательно осмотрите элементы, любой их дефект станет причиной утечки топлива.

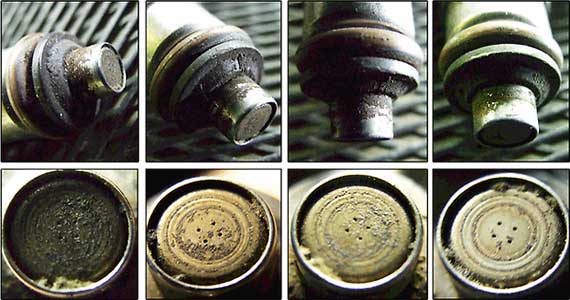

Почему засоряются форсунки инжектора?

Главный элемент инжектора — форсунки, обеспечивающие подачу горючего в цилиндры двигателя.

Благодаря этим устройствам, происходит дозирование и распыление топлива. Если сопла забиты, эффективность работы форсунок снижается. В чем причина?

Сегодня все чаще встречается мнение, что инжектор загрязняется из-за применения низкокачественного бензина, в котором встречаются посторонние элементы или даже песок. На практике это не совсем так.

Топливная система автомобиля хорошо продумана. В ней предусмотрено несколько степеней очистки горючего, что исключает попадание грязи к форсункам, поэтому риск загрязнения инжектора по этой причине минимален.

Система фильтрует посторонние элементы, начиная от крупных фрагментов и заканчивая мелкими загрязнителями.

Чем же вызвано загрязнение? Главными виновниками являются тяжелые фракции горючего, которые остаются на стенках распылителей (форсунок).

Чаще всего это происходит после отключения зажигания, когда корпус изделий нагревается от мотора, а система охлаждения уже не выполняет свои функции.

В условиях высокой температуры происходит испарение легких фракций, а вот тяжелые остаются в форсуночных каналах, постепенно загрязняя их.

Со временем толщина отложений возрастает, что приводит к снижению сечения распылителя и ухудшению эффективности его работы. В итоге падает производительность двигателя.

Наличие тяжелых фракций в составе топлива — ситуация, которая характерна для горючего низкого качества.

Такой бензин получают посредством прямой перегонки и улучшения характеристик с помощью высокооктановых добавок.

Также к росту объема тяжелых фракций приводят ошибки в хранении горючего. Результатом становится загрязнение форсунок, и автовладелец неизбежно сталкивается с вопросом, как их почистить.

Механическая адаптация

С помощью указанной программы “Ваг-Ком” можно программно адаптировать лишь автомобили, выпущенные немецким концерном VAG. Для других же машин предусмотрены свои алгоритмы по выполнению адаптации дроссельной заслонки. Рассмотрим пример адаптации на популярном автомобиле Chevrolet Lacetti. Так, алгоритм адаптации будет следующим:

  • включить зажигание на 5 секунд;
  • выключить зажигание на 10 секунд;
  • включить зажигание на 5 секунд;
  • запустить двигатель на нейтрали (МКПП) или Park (АКПП);
  • прогреть до 85 градусов по Цельсию (не газуя);
  • включить кондиционер на 10 сек (если имеется);
  • выключить кондиционер на 10 сек (если имеется);
  • для АКПП: используйте стояночный тормоз, нажать педаль тормоза и перевести АКПП в положение D (drive);
  • включить кондиционер на 10 секунд (если имеется);
  • выключить кондиционер на 10 секунд (если имеется);
  • выключить зажигание.

На других машинах манипуляции будут иметь схожий характер и не занимают много времени и усилий. Эксплуатации неисправной дроссельной заслонки на двигателе имеет печальные последствия в долгосрочной перспективе. В частности, при этом двигатель работает не в оптимальном режиме, страдает коробка передач, элементы цилиндро-поршневой группы.

Разгерметизация системы, то есть, возникновение подсоса воздуха может привести к некорректной работе двигателя. Для того чтобы найти места обозначенного подсоса, необходимо выполнить следующие действия:

  • При помощи дизельного топлива пролить места установки форсунок.
  • На работающем двигателе отсоединить датчик массового расхода воздуха (ДМРВ) от корпуса воздушного фильтра и прикрыть его рукой или другим предметом. После этого гофра должна немного съежиться в объеме. Если подсоса нет, то двигатель начнет «чихать» и в конечном итоге заглохнет. Если же этого не произошло — имеет место подсос воздуха в системе, и нужна дополнительная диагностика.
  • Можно попробовать закрыть дроссельную заслонку рукой. Если подсоса нет — двигатель начнет захлебываться и заглохнет. Если он продолжает нормально работать — есть подсос воздуха.

Некоторые автовладельцы накачивают во впускной тракт избыточное давление воздуха со значением до 1,5 атмосфер. Далее с помощью мыльного раствора можно найти места разгерметизации системы.

Как почистить электронную дроссельную заслонку, не снимая с автомобиля

Специалисты рекомендуют проводить обслуживание дроссельных заслонок с электронным управлением не реже 1 раза в год или через каждые 20 тыс. км пробега. Процедуру чистки заслонки лучше  выполнять перед наступлением осенних дождей, чему есть  логичное объяснение. Дело в том, что из-за повышенной влажности поступающего воздуха отложения грязи на деталях привода, оси и  заслонке размягчаются. Из-за этого заслонка залипает, что  приводит к невозможности контролировать обороты двигателя и может стать причиной аварии.

На большинстве автомобилей зарубежного и отечественного производства привод электронной педали газа установлен непосредственно перед впускным коллектором. Доступность механизма и простота его обслуживания позволяют провести профилактику буквально за 15-20 минут.

Для этого вам понадобятся:

  • очиститель карбюратора (заменяется бензином, керосином, дизтопливом и т. д.);
  • силиконовая смазка в виде спрея;
  • ветошь;
  • отвёртка с плоским или крестообразным жалом (в зависимости от типа винтов, которые используются для крепления патрубка подачи воздуха);
  • кисточка с жёсткой щетиной или зубная щётка;
  • защитные перчатки.

Работу лучше  выполнять  последовательно – так вы избежите ошибок и будете уверены, что сделали все правильно:

 Воспользовавшись отвёрткой, ослабьте хомуты крепления патрубка подачи воздуха и отсоедините гофрированный шланг от корпуса электронного акселерометра.

 Нажав на дроссельную заслонку, поверните её на 90 градусов и проведите внешний осмотр. Грязь и сажа на стенках корпуса — достаточное основание, чтобы немедленно приступить к чистке. Смолянистые и сажистые отложения в первую очередь забивают зазор, необходимый для работы двигателя на холостом ходу. Из-за этого обороты становятся нестабильными или же силовой агрегат и вовсе глохнет по причине прекращения подачи воздуха. Кроме того, касание заслонки к толстому слою нагара вызывает ее заедание и способствует усиленному износу пластиковых шестерён и других деталей привода.

Застопорите дроссель в открытом положении. Для этого между заслонкой и внутренней стенкой корпуса поместите подходящий по толщине предмет из дерева либо пластика – например, ручку той же отвёртки.

Приступая к чистке узла, обильно смочите моющим средством внутренние стенки и заслонку

Отдельное внимание уделите тем местам дроссельной камеры, сквозь которые проходит ось заслонки – скапливающиеся там смолянистые отложения как раз и являются причиной подклинивания узла вращения. В итоге дроссель поворачивается рывками и делает управление автомобилем некомфортным.

Выдержав 10-15 минут для размягчения засоров, их удаляют при помощи щёточки

При необходимости процесс многократно повторяют, добиваясь полной очистки дросселя. Имейте в виду, что на некоторых моделях авто стенки дроссельной камеры покрываются специальным молибденовым покрытием. Чрезвычайно гладкий слой способствует ламинарному течению воздуха в канале и препятствует оседанию сажи. Не путайте это покрытие с  нагаром и не старайтесь его удалить. Напротив, применяйте  щадящие методы очистки и откажитесь от жёсткой щётки в пользу мягкой фланелевой тряпочки.

Добившись от стенок внутренней камеры мягкого, ровного блеска, очистите торцевую и заднюю сторону дроссельной заслонки.
Насухо протрите  детали и поверхности  ветошью. Дополнительно продуйте узел сжатым воздухом.

После очистки дроссельной заслонки, чтобы электронная педаль газа работала мягко и плавно, нанесите силиконовую смазку на ось, заслонку и ту часть дроссельной камеры, к которой она примыкает.

Присоедините воздуховод и затяните хомуты его крепления.

После вмешательства в узел изменятся параметры положения дроссельной заслонки, поэтому в некоторых случаях проводят её обучение. Если обороты холостого хода начинают самопроизвольно изменяться («плавать», как говорят автомеханики), то обнулите энергозависимую память контроллера, на короткое время отсоединив «плюсовую» клемму от аккумуляторной батареи.

Ещё кое-что полезное для Вас:

  • Замена маслосъемных колпачков (сальников клапанов)
  • Как снять головку блока цилиндров на двигателе
  • Установка головок блока цилиндров

И последнее, о чем хотелось бы напомнить: при первом запуске не нажимайте на педаль газа до тех пор, пока мотор не прогреется. Обеспечивая работу двигателя с номинальными оборотами в широком температурном диапазоне, вы позволите контроллеру адаптироваться к изменившимся условиям и установить оптимальные значения настроек холостого хода. В дальнейшем это даст возможность эксплуатировать автомобиль без каких-либо неожиданностей со стороны дроссельного узла.

Печать

Как производится чистка дросселя своими руками?

Нужно понимать, что чисто механическая чистка для современного автомобиля вряд ли чем-то поможет улучшить ситуацию. Очень велика вероятность того, что на вашем авто после 2006 года выпуска стоит обучаемая электроника, которая сама открывает заслонку при ее загрязнении на определенный угол больше, чем при заводских настройках. После чистки нужно сбросит эти параметры до заводских, а также проверить показания датчика положения дроссельной заслонки. Это поможет избежать повышенных или плавающих оборотов после чистки.

Стоит учитывать такие особенности процедуры очистки:

  • необходимо снять патрубки подачи воздуха, а также вентиляции картерных газов, посмотрев состояние открывшихся вам частей, чтобы избежать в дальнейшем неприятностей и выстроить плане работы;
  • далее нужно понять, как именно вы хотите очистить дроссель — можно делать это без снятия устройства или с его демонтажем, второй вариант намного эффективнее, но потребует больше времени;
  • для чистки следует заранее приобрести очиститель для карбюраторов, а также найти мягкую ветошь, а если вы снимаете устройство, то чистить его можно даже растворителем и мягкой кисточкой;
  • не забывайте необходимости использовать перчатки и защитные очки, а также стоит надеть респиратор, так как очиститель карбюратора в баллоне находится под давлением и разлетается при работе во все стороны;
  • также стоит определить тип дросселя до чистки, так как в случае наличия датчика холостого хода в узле дроссельной заслонки чистка будет гораздо сложнее, в этом случае нужно снимать оборудование.

После качественной очистки следует установка и проверка оборудования. Следует планомерно на всех диапазонах оборотов выполнить тестирование устройства, чтобы понять его особенности работы под нагрузкой и на холостых оборотах. Возможно, придется настраивать оборудование, выставлять обороты, выводить заслонку в ноль с помощью датчика ДПДЗ. Иногда после выполнения работы необходимо подключение компьютерного диагностического оборудования для сброса ряда настроек. В этом случае вам прямая дорога на СТО.

Процедура чистки

Чтобы очистить элемент первым делом следует его снять. Разбор запчасти начинается со снятия гофры воздуховода и отключения проводов от регулятора холостого хода и датчика положения детали. Процедура демонтажа особых усилий не требуется.

После следует снять шланги, которые подведены к запчасти, а затем, и трос с привода. Таким образом, путь к заслонке открыт. Достаточно открутить пару гаек и болтов и извлечь датчик положения и регулятор холостого хода.

Чистка заключается в промывке элемента. Для этого рекомендуется использовать специальное средство, которое предназначается для чистки карбюраторов. Вещество следует распылить на все поверхности и каналы. По завершении процесса деталь следует протереть ветошью.

Отдельное внимание следует уделить регулятору холостого хода. Из-за большого загрязнения игла может заклинивать и работать не правильно

А перед установкой элементов следует проверить общее состояние этого элемента. Если у иглы имеется большой свободный ход, то деталь подлежит замене.

Также перед монтажом требуется оценить состояние прокладки. Если присутствуют повреждения, то элемент следует заменить.

Когда нужно чистить дроссельную заслонку Лачетти?

Если при проведении компьютерной диагностики выявлено, что дроссельная заслонка на прогретом двигателе в режиме хх не закрывается более чем на 5%, тогда этот узел нуждается в обязательной чистке.

Также заслонку необходимо чистить при наличии сильных визуальных загрязнений. Это отразится не только на ровной работе двигателя, но и на расходе топлива.

Как почистить дроссельную заслонку Лачетти?

Многие чистят дроссельный узел не снимая его с двигателя. Это не совсем правильно, так как загрязнения изнутри и, особенно на оси заслонки, остаются! Поэтому лучше заслонку снять. Тем более, я это делаю за 10 минут.

  1. Снимаем декоративную накладку двигателя

3. Плоскогубцами ослабляем хомут и снимаем шланг вентиляции картерных газов с клапана

4. Демонтируем гофру вместе со шлангом вентиляции картерных газов и получается вот что

5. Нажимая снизу на фиксатор, отключаем колодку проводов от дроссельного узла Шевроле Лачетти

6. Повернув по часовой стрелке шкив привода дроссельной заслонкой, вынимаем через паз трос педали акселератора

7.Теперь многие отсоединяют шланги подвода охлаждающей жидкости к дроссельному узлу, но я так не делаю. Во-первых, так быстрее. Во-вторых, не нужно мудрить с заглушкой шлангов, чтобы не текла охлаждающая жидкость. В-третьих, не попадёт воздух в систему охлаждения.

Я просто вынимаю шланги из держателей и их длинны хватает, чтобы снять дроссельный узел.

Как видим, загрязнений не много, но всё же есть

9. Подлаживаем тряпку под дроссельный узел, чтобы не вымазать двигатель и смываем грязь из баллона

10. Желательно заменить прокладку, очистить торец впускного коллектора и штуцера ДАДа, адсорбера и вентиляции картера

11. Сразу желательно промыть клапан вентиляции картерных газов Лачетти. Для этого его выкручиваем…

…и промываем его, чтобы пружина работала без заеданий

Также промываем гофру с трубкой

12. Собираем всё в обратном порядке.

Вот видео о том, как почистить дроссельную заслонку

Чем почистить дроссельную заслонку?

В наше время выбор средств для данной процедуры просто огромен. Каждый найдёт, что-то более подходящее для своих потребностей и финансовых возможностей.

Например, я использую вот это средство

Стоит оно у нас 3-4 у.е. Отмывает всё быстро и качественно, меня устраивает.

В инструкции написано, что можно даже промыть топливную систему, залив его в бак с бензином. Также прочищает впускной тракт.

После чистки дроссельной заслонки плавают обороты Лачетти

После чистки дроссельного узла необходимо сбросить адаптации положения дроссельной заслонки.

Сделать это можно через специальный адаптер и программу Chevrolet Explorer. Либо на СТО.

Можете посмотреть в этом коротком видео, что и как происходит при сбросе адаптаций с дроссельной заслонкой

Мир Вашему дому и удачи в пути!

Какие трудности могут возникнуть при чистке?

Если вы никогда не занимались этой работой, то сложности могут возникнуть уже на стадии выбора материалов. Покупать дешевые жидкости для промывки нельзя, это приведет к неприятным последствиям, выходу из строя датчиков, которые могут быть установлены в вашей машины за дросселем. Также впрыскивание непроверенных жидкостей может повредить детали камеры сгорания, очистив ее только частично. Но это частные случаи, которые иногда происходят при неумелом выполнении большинства стадий этого процесса.

Более часто встречаются такие ситуации:

при промывке грязь очищено только частично, что усугубляет проблемы с холостым ходом и качеством подготовки топливной жидкости для камер сгорания автомобиля, грязь важно устранить полностью;
из-за неисправностей системы вентиляции картерных газов или EGR дроссель снова быстро засоряется, что приводит к таким же проблемам уже на второй неделе эксплуатации машины;
при прочистке сборка произведена неправильно, что вызывает подсос воздуха в системе, из-за этого машина может вести себя совершенно непредсказуемо и презентовать владельцу самые разные проблемы;
есть трудности с подачей топлива, которые не были замечены в процессе работы с дроссельным узлом, из-за этого машина плохо едет, а чистка ничего не дает и не улучшает ситуацию с движением;
двигатель сильно изношен, чистка дает только временный результат, а затем все симптомы возвращаются, здесь нужно не дроссель чистить, а готовиться к капитальному ремонту двигателя.

Вот такие неприятности могут происходить, если исполнитель не до конца понимает, что нужно делать с автомобилем в процессе чистки. Главной ошибкой многих неопытных исполнителей станет отсутствие программного контроля. В большинстве авто стоит электроника, которая управляет дросселем и может приоткрывать его при чрезмерном загрязнении. Но в обратном направлении электроника не обучается, так что дроссель постоянно будет приоткрыт, что вызовет повышенный расход и прочие неприятные явления с автомобилем.

Положение дроссельной заслонки на холостых оборотах

Какие должны быть показания положения ДЗ на оборотах холостого хода?

Разные! Почему?

Этот параметр в большей степени относится к ярым фанатикам чистки дроссельной заслонки каждую неделю, а то и через день.

Существует два основных способа управлять оборотами холостого хода при помощи РХХ (регулятор холостого хода)

Именно управлять оборотами хх! А не поддерживать обороты хх! Это очень важно!. Так вот:

Так вот:

  1. При помощи регулятора холостого хода, установленного в байпасном канале
  2. При помощи регулятора холостого хода, управляющего непосредственно дроссельной заслонкой

И та, и другая система встречается на разных автомобилях. Даже Шевроле Лачетти использует разный способ регулировки холостого хода. На двигателях 1,4л и 1,6л используется второй метод, а на двигателях 1,8 используется первый метод.

Этот параметр в диагностике обзывается, как “Шаги РХХ” или “Положение ДЗ Шаг”. Это более подробно мы рассмотрим в одной из будущих статей, а сейчас кратко объясню в чём заключается принципиальная разница этих двух способов. Это необходимо для понимания диагностики положения дроссельной заслонки.

Как мы уже знаем, все процессы в двигателе начинаются с подачи воздуха. Подачей воздуха мы можем регулировать обороты двигателя в разных режимах. То же самое происходит и при регулировке оборотов холостого хода. Подавая определённую массу воздуха, мы регулируем обороты хх в нужных пределах.

Примечание! Регулятор холостого хода осуществляет грубую регулировку оборотов хх (порядка +/- 50 об/м. После этого более точно обороты хх регулируются посредством изменения УОЗ

Но это тема другой статьи и сейчас это не столь важно

Так вот, в первом случае заслонка полностью закрывается, а необходимый для холостого хода воздух, подаётся в обход дроссельной заслонки по специальному каналу. В этом канале находится специальный клапан-регулятор, который регулирует массу воздуха, проходящую через этот канал.

А во втором случае подача воздуха осуществляется через саму дроссельную заслонку. Заслонка приоткрывается/прикрывается при помощи электродвигателя и через неё проходит необходимая масса воздуха для работы двигателя на холостом ходу.

То есть, очевидно, что в первом случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равны нулю! Так как воздух идёт не через дроссельную заслонку, а через специальный канал РХХ.

А во втором случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равняться нескольким процентам (градусам). Равняться нулю показания не могут, так как если заслонка закроется полностью, тогда двигатель заглохнет.

Вот у нас уже получился первый вывод. Вот его суть.

Чтобы правильно диагностировать положение дроссельной заслонки, первым делом необходимо определить, как осуществляется регулировка оборотов холостого хода на этом конкретном автомобиле. Если по первому способу – тогда положение ДЗ на холостом ходу должно быть равно 0%! А если по второму способу – тогда несколько процентов!

Примечание: Во всех сферах нашей жизни встречаются исключения. Тут тоже. Например, Лачетти 1.8 ЛДА с блоком управления MR-140 хоть и имеет отдельный регулятор холостого хода, но положение дроссельной заслонки на холостом ходу составляет 10-12%

В первом случае всё просто и понятно. Если значения отличны от нуля, значит либо дроссельная заслонка не может плотно закрыться из-за грязи или ещё чего-то, либо датчик положения дроссельной заслонки показывает не правду, что означает его износ и поломку.

А вот во втором случае не всё так однозначно.

Бытует мнение, что если открытие ДЗ составляет более 5%, тогда необходима обязательная чистка этой самой заслонки. Это так, но со множеством нюансов.

И самые главные из них – это те, о которых мы уже говорили выше:

  • регулятор холостого хода не поддерживает холостой ход, а регулирует его
  • нагрузка на двигатель высчитывается по расходу воздуха (давлению в коллекторе). Чем больше масса потребляемого воздуха – тем больше нагрузка. И наоборот, чем больше нагрузка на двигатель, тем больше ему необходимо воздуха.

Характеристика датчика положения дроссельной заслонки

Предназначение датчика заключается в регулировке объема воздушного потока, который поступает в мотор. Этот воздух используется для образования горючей смеси.

Где расположен датчик в авто?

Чтобы при необходимости выполнить диагностику устройства, автовладельцу надо знать, где находится ДПДЗ. Контроллер устанавливается в моторном отсеке. Его можно увидеть сбоку от дроссельной магистрали на оси самой заслонки.

Расположение контроллера на дросселе

Конструкция устройства

Конструктивно устройство включает в себя следующее:

  1. Корпус контроллера. Этот компонент выполнен из термостойкого стеклопластика. Корпус оснащается двумя фланцами, которые используются для фиксации контроллера к дроссельному узлу.
  2. Соединительное устройство, оснащенное тремя контактами. Этот компонент объединен с корпусом контроллера.
  3. Резистивное устройство, выполненное из керамики.
  4. Токосъемный элемент. Эта составляющая предназначена для обеспечения электрического контакта с резистивной деталью.
  5. Цанговый зажим, оснащается шлицем.
  6. Резиновая прокладка. Используется для монтажа контроллера на ось дроссельного узла.

Назначение датчика положения дроссельной заслонки

Сам контроллер отвечает за корректное выявление положения заслонки на дроссельном узле. Его показания влияют на работу системы подачи топлива. Силовой агрегат в соответствии со значениями устройства выполняет регулировку объема поступаемого бензина при определенном режиме функционирования. ДПДЗ используется для преобразования углового положения заслонки дросселя в напряжение постоянного тока.

Особенности работы устройства:

  1. Данные, которые передает контроллер, позволяют вычислить величину открытия заслонки. Поступающая на управляющий модуль информация обеспечивает расчет основных параметров управления силовым агрегатом. Причем данные определяются с учетом типа езды машины.
  2. Само по себе устройство представляет потенциометр, оснащенный токосъемником. Последний используется для перемещения по установленному радиусу сектора, составляющего от 0 до 80 градусов. Ось данного конструктивного элемента при монтаже прибора должна быть связана с приводом дроссельного узла.
  3. Параметр выходного сопротивления потенциометра может меняться с учетом нажатия на педаль газа. В зависимости от ее положения изменяется и степень открытия заслонки узла.
  4. Питание контроллера производится посредством подачи стабилизированного напряжения. Величина исходит от управляющего модуля и должна составлять в районе 5 вольт. Допускается отклонение в размере 0,1 В в большую или меньшую сторону.

Технические параметры устройства

Основные технические свойства контроллеров ДПДЗ:

  1. Напряжение для питания устройства подается на два вывода — 1 и 2.
  2. Величина сопротивления, которое образуется между выводами 1 и 2, составляет от 1,8 до 2 кОм.
  3. Параметр открытия полностью закрытой заслонки узла — от 0 до 2%.
  4. Величина напряжения, которое подается на выходы под номерами 3 и 2 при закрытой заслонке составляет от 0,25 до 0,65 вольт.
  5. Величина открытия заслонки узла составляет более 90 градусов.
  6. Параметр напряжения, которое подается на 3 и 2 вывода при полном дросселе, составляет от 3,9 до 4,7 вольт.
  7. Число полных циклов активации устройства при его работе — не меньше одного миллиона.
  8. Градуировочное свойство зависимости параметра напряжения на выходе от угла поворота обладает линейным характером. Оно измеряется в диапазоне от 0 до 100 градусов. Напряжение составляет от 0,25 до 4,8 вольт. Значение наклона характеристики варьируется в районе 48 мВ.
  9. Параметр рабочей зоны контроллера находится в линейной области характеристики в диапазоне от 10 до 90 градусов. Это соответствует величине открытия заслонки узла на угол от 0 до 100 градусов. Значение наклона варьируется в районе 39 мВ.

Разновидности

Существует два основных вида устройств:

  1. Датчики пленочно-резистивные. Такой тип контроллеров обычно ставится штатно при производстве авто. Срок эксплуатации пленочно-резистивных устройств в среднем составляет примерно 55 тыс. км. Но по факту они выходят из строя чаще.
  2. Бесконтактный тип устройств. Такие ДПДЗ функционируют на основе магнитно-резистивного явления, используется эффект Холла. Цена бесконтактных датчиков выше, но срок эксплуатации огромный. Эти приборы более надежные, поэтому редко выходят из строя.

Андрей Серомолотов показал, как с бесконтактным ДПДЗ работает машинный двигатель.

Как заменить датчик положения дроссельной заслонки?

Замена контроллера выполняется так:

В автомобиле деактивируется зажигание. АКБ отключать необязательно, поскольку устройство обесточено.
Открывается моторный отсек, от контроллера отключается разъем и выкручиваются болты, которые его крепят. Фиксирующих винтов обычно два, но их число может изменяться в зависимости от модели устройства и машины.
Вышедший из строя ДПДЗ демонтируется. Контакты, к которому он подключен, очищаются щеткой.
Выполняется монтаж нового контроллера

При установке надо осторожно соединить торцевую часть оси заслонки с местом монтажа устройства.
Затем контроллер прокручивается по кругу
Это важно сделать для того, чтобы совместить отверстия и зафиксировать болты, которые его крепят. После закручивания винтов на датчик устанавливается колодка с проводами.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
