Современный автомобиль состоит из множества деталей, каждая из которых выполняет свою, присущую ей, важную функцию. Сведения о состоянии мотора и других узлов, передают различные датчики, но датчик коленвала ВАЗ 2110 выполняет работу, несвойственную для данных устройств.Назначение датчика положения коленвала ВАЗ 2110Датчик положения коленвала

Если мотор автомобиля 9-й или 10-й серии отказывается заводиться, любой из водителей сразу начинает проверять систему питания и зажигания, а когда дело доходит до обращения в автосервис, там говорят, что вышел из строя ДПКВ (именно так выглядит аббревиатура полного названия датчика). Недоумение автовладельцев развеивается, когда они узнают, что это единственный датчик, без которого мотор работать не будет.

Датчик коленвала ВАЗ 2110, также как и на многих других автомобилях выполняет не контролирующую функцию, а осуществляет синхронизацию фаз впрыска топлива и подачи импульса для воспламенения горючей смеси в камере сгорания

Очевидно, что удаление из конструкции такого важного атрибута приводит к невозможности слаженной работы всех систем

В своей работе датчик использует принцип электромагнитной индукции, а необходимые «сведения» считывает с зубчатого шкива привода генератора, в непосредственной близости от которого и установлен.Отсоединяем датчикОтворачиваем креплениеВынимаем датчикДатчик коленвала ваз 2110 – неисправности и их диагностированиеКронштейн датчика положения коленвала

Учитывая, что роль ДПКВ в работе двигателя очень весома, в случае его неисправности можно ожидать самых разных «сюрпризов». Полностью вышедший из строя датчик однозначно не даст запустить мотор. К иным проявлениям неполадок датчика относятся:

неустойчивая работа мотора на холостом ходу;снижение мощности;повышение и понижение количества оборотов коленчатого вала (самопроизвольно);детонация при увеличении нагрузки;запуск с перебоями.

Для такого устройства, как датчик коленвала ВАЗ 2110 неисправности сводятся к двум видам:

повреждение обмоток и частей самого датчика;нарушение целостности провода и качества соединений в цепи.

Сам о себе датчик ПКВ очень прост по конструкции и выходит из строя редко. Ошибка датчика положения коленвала или поломка могут быть вызваны такими причинами, как: заводской брак, механическое повреждение, значительное загрязнение. Первые две причины от водителя не зависят, а за чистотой под капотом автовладелец может проследить.

Кроме того, что моторный отсек всегда находится под действием множества разрушающих факторов, как-то: перепады температуры, летящие с проезжей части мелкие камни и пыль, существенно добавляют проблем места подтекания масла. Если обнаружено, что в каком-либо месте происходит утечка моторного масла, особенно в зоне установки датчика – на корпусе маслонасоса, её необходимо срочно устранять. Контакты соединений проводов датчика всегда должны быть чистыми и защищенными. Изоляция провода не должна иметь повреждений и оголённых жил.Как проверить, исправен ли датчик коленвала ВАЗ 2110?

Учитывая, что ошибка датчика положения коленвала или полный отказ по признакам очень схожи с множеством иных поломок, следует понимать, как проверить его состояние. Удостовериться в работоспособности ДПКВ можно только, если снять его. Сделать это совсем не сложно, необходимо лишь выполнить такие действия:

выключить зажигание;снять клеммный разъём с проводом с датчика;открутить единственный винт, удерживающий датчик на крышке масляного насоса;снять датчик.

Для проверки необходимо иметь омметр и проверить сопротивление обмоток. Если показания прибора отличаются от необходимых 550-570 Ом, значит, неисправен датчик коленвала. Пытаться ремонтировать его не следует, так как ремонту это устройство не подлежит. Единственный путь выхода из ситуации – замена датчика коленвала ВАЗ 2110. Стоимость ДПКВ невысока, установка не требует много времени и навыков, тем более автомобиль без него всё равно остаётся недвижимым. Если прибор показывает, что сопротивление обмоток датчика находится в норме, значит, поломку следует искать в другом месте.Как заменить датчик коленвала?

Установка, как и снятие датчика ПКВ, производится быстро и без затруднений. Прежде чем приступить к монтажу, следует очистить место установки от пыли и грязи. Далее производятся простые действия: новый датчик вставляется на штатное место; закручивается крепёжный винт; надевается разъём с проводом. На этом замена датчика коленвала ВАЗ 2110 закончена и можно приступать к запуску мотора.

Проверка работоспособности и замена

Поэтому в обязательном порядке при появлении указанных признаков, проверяется работоспособность этого датчика детонации. А сделать это можно двумя способами.

Первый заключается в замере сопротивления ДД. Для этого необходимо подключить к его выводам мультиметр, выставленный на проверку сопротивления с уровнем измерения до 2 кОм. После подключения на дисплей выведется значение сопротивления датчика. Затем необходимо несильно постучать по нему ключом или небольшим молоточком. Из-за ударов пьезоэлемент будет срабатывать, что привет к увеличению сопротивления. У исправного датчика значение должно повышаться при ударе и сразу же возвращаться к обычному значению. Если сброса сопротивления не происходит – датчик неисправен.
Второй способ лучше, поскольку позволяет оценить исправность датчика на работающем двигателе, что дает более точную информацию о его состоянии. Для этого необходимо запустить мотор и установить 1500-2000 об/мин на тахометре. При этом обороты должны держаться стабильно и не плавать. Далее подбираемся к установленному на моторе датчику и ключом или молоточком наносим по нему несильные удары. Если устройство исправно, то он воспримет эти удары за детонацию и передаст сигнал на ЭБУ, а тот уже скорректирует угол. Из-за этого обороты двигателя понизятся, а после прекращения постукиваний, они вернутся до заданного значения.

Таким простыми способами можно проверить датчик детонации двигателя. Единственная проблема, которая может возникнуть при проверке или замене – это место расположения. У 8-клапанных двигателей обычно до него добраться несложно. А вот у моторов на 16 клапанов он обычно располагается под выпускным коллектором, поэтому доступ до него затруднителен.

ДД ремонту не подлежит, поэтому при выявлении его неисправности он просто заменяется. И сделать это было бы нетруддно, если бы ни неудобное его расположение. В некоторых случая добраться до него можно только из-под автомобиля.

Но сама замена – простая. Отсоединяется фишка с проводкой, а затем выкручивается болт крепления или сам датчик (зависит от его конструкции). После на место устанавливается новый элемент и подключается к проводке.

Причины неисправности датчика детонации

Что касается причин, по которым возникают проблемы с датчиком детонации, то к ним относятся следующие поломки:

Нарушение механического контакта между корпусом датчика и блоком двигателя. Как показывает практика, это является наиболее распространенной причиной. Обычно сам датчик имеет круглую форму с крепежным отверстием посередине, через которое с помощью болта или шпильки крепится на своем посадочном месте. Соответственно, если в резьбовом соединении уменьшается момент затяжки (ослабляется прижимание ДД к двигателю), то впоследствии на датчик не поступают звуковые механические колебания из блока цилиндров. Для того чтобы устранить подобную поломку достаточно затянуть упомянутое резьбовое соединение, либо заменить крепежный болт на крепежную шпильку, поскольку она более надежна и обеспечивает плотное механическое соединение.
Проблемы с проводкой датчика. В данном случае могут быть различные проблемы, например, замыкание питающего или сигнального провода на «массу», механическое повреждение провода (особенно в местах его изгиба), повреждение внутренней или внешней изоляции, обрыв всего провода либо его отдельных жил (питающего, сигнального), нарушение экранирующей оплетки. В случае проблема решается восстановлением либо заменой его проводки.
Плохой контакт в месте подключения. Такая ситуация иногда случается в случае, если, например, сломана пластмассовая защелка в месте подсоединения контактов датчика. Иногда в результате тряски контакт просто нарушается, и соответственно, сигнал от датчика либо питание на него попросту не доходят до адресата. Для ремонта можно попробовать заменить фишку, поправить контакт, либо другим механическим методом попробовать соединить две колодки с контактами.
Полный выход датчика из строя. Сам по себе датчик детонации — устройство достаточно простое, поэтому ломаться там особо нечему, соответственно, и выходит из строя он достаточно редко, но бывает и такое. Ремонту датчик не подлежит, поэтому в случае полной поломки необходимо выполнить его замену на новый.
Проблемы с электронным блоком управления. В ЭБУ как и любом другом электронном устройстве могут случатся программные сбои, что приводит к некорректному восприятию информации от ДД, и соответственно, принятию блоком некорректных решений.

Интересно, что в случае, когда автовладелец обращается в автосервис с жалобами на работу датчика детонации, некоторые недобросовестные мастера сразу предлагают заменить его на новый. Соответственно, взять с клиента больше денег. Вместо этого можно попробовать подтянуть момент на резьбовом креплении датчика и/или заменить болт на шпильку. Во многих случаях это помогает.

Можно ли ездить с неисправным датчиком детонации? Этот вопрос интересует автолюбителей, впервые столкнувшихся с данной проблемой. В общих чертах ответ на этот вопрос можно сформулировать так — в краткосрочной перспективе автомобилем пользоваться можно, однако при ближайшей же возможности необходимо провести соответствующие диагностику и устранить проблему. Ведь по принципу работы ЭБУ когда возникает неисправность датчика детонации топлива, то автоматически устанавливается позднее зажигание чтобы исключить повреждение деталей поршневой группы при возникновении реального детонирования при сгорании топливной смеси. Как результат — поднимается расход топлива и значительно падает динамика которая особенно станет заметной при повышении оборотов.

Как проверить датчик детонации, пошаговое руководство

Если ДД выходит из строя, генерируется код неисправности P0324 (неисправность системы контроля детонации) и P0325 (неисправность датчика детонации). Ошибки можно считать самостоятельно с помощью диагностического сканера или адаптера ELM327 с программой Torque.

Сигнал обратной связи от датчика детонации к ЭБУ обеспечивает наиболее оптимальное регулирование угла опережения зажигания, наилучшую производительность системы зажигания, а также предотвращает повреждение двигателя в результате детонации.

Напряжение сигнала переменного тока, генерируемое датчиком, изменяется в зависимости от уровня вибрации двигателя во время работы.

Если датчик детонации неисправен, выполните следующие действия для диагностики.

Шаг 1 — базовая проверка

Проверьте, не поврежден ли датчик физически.
Проверьте, правильно ли установлен датчик. Если момент затяжки крепления слишком сильный или слишком слабый, будет установлен диагностический код.
Проверьте, нет ли на поверхности датчика заусенцев, повреждений и посторонних предметов.
Датчик детонации следует держать вдали от шлангов, кронштейнов и проводки двигателя.
Если что-то из этого не в порядке, разберитесь с неисправной деталью и переходите к седьмому шагу. Если всё нормально — переходите к следующему шагу.

Шаг 2 — посмотрите обороты двигателя сканером

Подключите диагностический прибор к разъёму OBD-2.
Поверните ключ зажигания в положение «ON».
Выберите «Двигатель» / «Чтение потока данных» / «Сигнал датчика детонации 1».
Запустите двигатель и доведите его до нормальной рабочей температуры.
Диагностический прибор должен считывать нормальные обороты двигателя.

Шаг 3 — проверьте сопротивление внутреннего резистора

Данный шаг предназначен для датчиков с внутренним резистором. Зависит от модели автомобиля.

Поверните ключ зажигания в положение «OFF».
Отсоедините разъём проводов от датчика.
Измерьте значение сопротивления внутреннего резистора (стандартное значение сопротивления: 49–100 кОм).
Подсоедините разъем жгута проводов датчика.

Если значение сопротивления ненормальное, замените датчик детонации и перейдите к шагу 7. Если с сопротивлением всё нормально, переходите к следующему шагу.

Шаг 4 — проверьте напряжение от датчика

Отключите зажигание.
Отсоедините разъем от датчика.
Открутите болт крепления, снимите датчик с двигателя.
Возьмите электронный мультиметр и переведите его на измерение постоянного напряжения (DC), на минимальный предел измерения (200 mV).
Подключите мультиметр к датчику, лучше использовать зажимы типа «крокодил».
Возьмите гаечный ключ. Несильно постукивая по датчику, наблюдайте за изменением напряжения на мультиметре. Так же ДД можно зажать в тиски и ударять по ним, не боясь повредить датчик.

Если напряжение на мультиметре не изменяется, скорее всего датчик неисправен и требует замены.

Шаг 5 — проверьте проводку от датчика до ЭБУ

Отключите зажигание.
Отсоедините разъем от датчика.
Отсоедините разъем жгута проводов ЭБУ.
На монтажной схеме для своего автомобиля найдите контакты ДД на колодке проводов контроллера.
Измерьте сопротивление 1 провода.
Измерьте сопротивление 2 провода.

Сопротивление должно быть менее 0,5 Ом. Если прибор показывает «OL», значит в цепи есть обрыв, который нужно устранить.

Шаг 7 — сбросьте ошибку OBD-2

Подключите диагностический сканер.
Поверните ключ зажигания в положение «ON».
Удалите код неисправности.
Запустите двигатель и дайте ему поработать на холостом ходу не менее 5 минут.
Покатайтесь не менее 10 минут.
Считайте ошибки с блока управления ещё раз, чтобы убедится, что неисправность не возвращается.

Видео о том, как проверить датчик детонации.

Датчик детонации, принцип его работы

Конструктивно все датчики детонации одинаковы и в их основе лежит пьезоэффект, то есть механическое действие преобразуется в электрическое. И чем больше механическое воздействие, тем больше энергии датчик способен выработать.

Основной составляющей этого датчика является пьезоэлемент, который от механического воздействия вырабатывает электрический ток. При нормальном режиме работы этот датчик вырабатывает электроимпульсы небольшой силы, которые не пропускаются резистором, имеющемся в конструкции.

Во время возникновения детонации, ударные нагрузки и вибрация значительно возрастают, поэтому усиливается воздействие на пьезоэлемент. При достижении определенной силы тока, которую вырабатывает датчик, происходит пробой резистора и импульс поступает на ЭБУ, что и является для него сигналом, что требуется принятие мер для устранения появившегося неправильного сгорания.

Поскольку ДД работают по одному принципу, то схема датчика детонации ВАЗ-2110 такая же, как и на моделях 2107, 2109 (инжекторные версии), 2114 и т. д.

Схема подключения ДД

Как проверить датчик детонации на ВАЗ 2110?

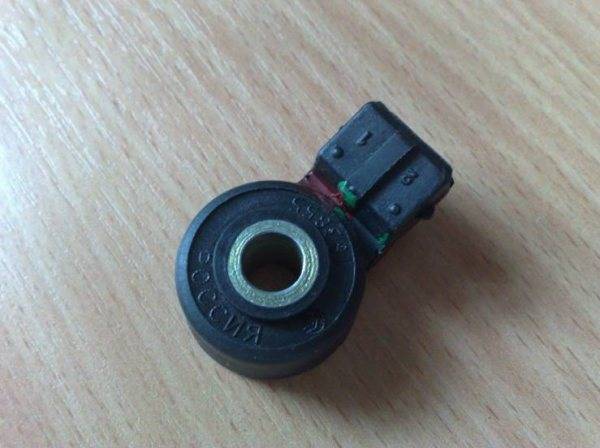

Датчик детонации В итоге получается, что устройство довольно компактных размеров выполняет важнейшие задачи внутри вашего автомобиля. С его помощью система управления двигателя узнает, что стартует детонация, что позволяет ей внести соответствующие необходимые корректировки.

Широкополосный

Для ВАЗ 2110 предусмотрено использование двух типов датчиков детонации.

Широкополосные. Регулярно следят за спектром шумов, сообщают о них системе управления движком. Соответствующий сигнал идет в обработку, двигатель корректирует свою работу.
Резонансные. Выполняют аналогичные функции с широкополосными, однако они подают сигналы только тогда, когда детонация меняется.

Небольшая разница между устройствами никак не влияет на их надежность, эксплуатационный срок и эффективность. Потому поломка подобного регулятора — явление крайне редкое. Но иногда случается. Скорее всего, причина неисправности заключается в наличии обрыва электроцепи. В первую очередь проверяется она. Чаще всего после устранения разрыва датчик вновь возвращается к нормальной работе.

Проверка функциональности

На дисплее, расположенном на приборной панели ВАЗ 2110, может появиться ошибка с кодом 34. Она говорит о том, что датчик детонации неисправен и следует предпринять какие-то меры.

Но не спешите покупать новое устройство. Вполне возможно, старый датчик исправен, а проблема кроется где-то в другом месте.
Сбросьте показатели самодиагностики автомобиля, проедьте несколько километров, после чего опять запустите в работу процедуру самодиагностики.
Если ошибка вновь показалась на дисплее, придется поменять измеритель.В ситуации, когда ошибка прекратила появляться,
можете пока эксплуатировать машину. Ничего страшного значит не произошло.
Периодическое появление ошибки 34 говорит вам о том, что в подключении может иметься обрыв. Изучите состояние контактов, проводов, зачистите их, зажмите получше. Это часто позволяет решить проблему.

Снятие

Определить признаки неисправности датчика детонации на ВАЗ 2110 можно путем демонтажа устройства и выполнения определенных манипуляций с ним.

Место установки

Но для начала девайс нужно снять.

Располагается датчик детонации слева на силовом агрегате, где располагается линия середины блоков цилиндров. В непосредственной близости от него вы увидите воздушный фильтр. Многие ориентируются именно на него при поиске датчика.
Обесточьте автомобиль путем снятия клеммы с аккумуляторной батареи.
Отключите контакты от датчика, колодку с проводкой. Специальный фиксатор позволит сделать это, если на него нажать.
Теперь откручивайте гайку крепления прибора.
Остается просто снять его со шпильки.

Выполнение измерений

Далее можно разобраться в том, как проверить датчик детонации на автомобиле ВАЗ 2110:

Вооружитесь мультиметром, выставив на нем минимальные значения. Это универсальное устройство может пригодиться автовладельцу в любой момент. Особенно, если вы предпочитаете самостоятельно решать большинство возникающих проблем с вашим ВАЗ 2110;
При наличии одноконтактного датчика, минусовой провод от прибора измерения (он традиционно черного цвета) подключаем к месту установки крепежного болта, а плюсовой проводок (красного цвета) к контакту сигнала, расположенного в разъеме;
Если элемент двухконтактный, тогда мультиметр подключается по правилу «плюс к плюсу, минус к минусу»;
Дальше для обоих типов датчиков последовательность действий одинаковая;
Для активации датчика нанесите по нему несколько легких ударов. Желательно чем-то твердым, типа отвертки;
Если поломки не наблюдается в датчике, тогда напряжение начнет скакать. Обычно скачки наблюдаются в пределах от 40 до 200 мВ;
Не лишним будет проверить внутреннее сопротивление, которое в норме стремится к нулю;
Если датчик исправен, проверяйте электронную цель;
Как показывает практика, искать обрыв долго и проблематично. Оптимальное решение проблемы — замена колодки с проводкой;
При других показаниях сопротивления и отсутствии скачков напряжения, вы точно будете знать, что датчик вышел из строя;
Его замена выполняется в обратной последовательности разборки. Ничего сложного в этом нет.

Тем не менее, поломки случаются. Знать о способах их определения и исправления должен каждый автовладелец. Радует тот факт, что при выходе из строя этого девайса, автомобиль еще некоторое время можно спокойно эксплуатировать. Но затягивать с ремонтом не стоит.
