Проверяем работу датчика температуры охлаждающей жидкости на ВАЗ-2114?

Какие датчики температуры установлены на ВАЗ 2115

Современные автомобили оборудованы контролерами для получения данных определенного содержания и направления импульсов в электронный блок управления для дальнейшей обработки и принятия решения. Датчики используются практически во всех системах и механических агрегатах автотранспортного средства для контроля:

  • температуры среды в системе;
  • количества горючего;
  • давления и расхода воздуха;
  • состава отработанных газов;
  • температуры наружного воздуха.

В автомобиле ВАЗ 2115 установлено не так уж много датчиков по температуре.

ДТОЖ (датчик температуры охлаждающей жидкости).

Отличается простотой конструкции и долговечностью. Представляет собой резистор, который изменяет значение сопротивления в зависимости от колебаний температуры жидкой фазы: при низких показаниях температуры сопротивление будет высоким и, наоборот.

Электронный блок использует информацию, полученную от терморегулятора, чтобы контролировать частоту оборотов коленчатого вала и соотношение смеси воздуха и горючего, а также чтобы подбирать угол опережения зажигания.

В большинстве случаев датчики температуры выходят из строя из-за своих внутренних неполадок, отправляя ложную информацию на блок управления. Это может привести к проблемному запуску двигателя и некорректной работе машины в режиме холостого хода.

Термоэлемент является термистором, подавая информацию о состоянии антифриза. При сильном нагреве элемента его сопротивление резко уменьшается, а при охлаждении, наоборот, значение сопротивления будет увеличиваться. Расположен датчик рядом с блоком цилиндров возле термостата. Импульс от контролера передается на бортовой компьютер автомобиля и вентилятор охлаждения радиатора.

Возможные причины неработающего датчика температуры охлаждающей жидкости:

  • разрыв контакта внутри;
  • нарушение герметичности;
  • обрыв подводящих электрических проводов. Их может цеплять трос, идущий от педали газа на очень близком расстоянии.

В результате ЭБУ предполагает понижение температуры и подает указание на подкачку дополнительного воздуха. А через некоторое время водитель получит сообщение о перегреве антифриза. Неисправный датчик в жаркую погоду, давая ложную информацию блоку, может спровоцировать снижение производительности двигателя или его полную остановку.

Датчик температуры массового расхода воздуха (ДМРВ).

Еще одним важным устройством контроля является датчик массового расхода воздуха двигателя. Устанавливается он непосредственно в топливной системе силовой установки, а именно во входящем топливопроводе.

Большинство автовладельцев считают этот датчик наиболее важным, поскольку он отвечает за правильный впрыск топлива. Если данный элемент начинает барахлить, в этом случае начинает гореть лампочка на приборной панели.

Основные признаки, по которым судят о неисправности датчика:

  • снижение уровня мощности двигателя;
  • падение скорости при движении авто;
  • увеличивается расход горючего;
  • сбои в работе силовой установки.

Определить правильность работы прибора можно следующими способами:

  • отключением устройства из системы;
  • при внешнем осмотре;
  • с помощью мультиметра.

Зачастую наличие загрязнений внутри устройства – прямой признак нарушения в работе. Как правило, проблема возникает в тех случаях, когда автовладелец забывает вовремя менять воздушный фильтр. Потеки масла также в значительной мере сокращают срок эксплуатации контролера.

Затем необходимо демонтировать и сам датчик. заменить датчик нетрудно. Достаточно отсоединить разъем.

Хотя датчик не ремонтируется, некоторые водители ухитряются почистить его. Для этого понадобятся мягкая кисть, крестообразная отвертка и средство для чистки карбюратора.

ДНТВ

Его надежно упрятали за передним бампером автомобиля, да так, что не каждый опытный водитель способен сразу его обнаружить. Он имеет те же функции, что и ДТОЖ и измеряет температуру воздуха «за бортом» автомобиля.

Тип коробки передачЦена в рубляхЦена в рублях
НоваяКапитальный ремонт
01MОт 150000От 89000
TF-61SN, TF-62SNОт 150000От 85000
DQ250\02E, DQ500 (0BH\0BT)От 150000От 88000
*цена указана состоянием на апрель 2019 года

Устройство системы охлаждения на ВАЗ-2114

Местоположение датчика температуры охлаждающей жидкости

Прежде чем приступить непосредственно к процессу замены, необходимо понимать саму конструкцию системы охлаждения и месторасположения датчика в основном силовом агрегате:

Здесь всё устроено тривиально

1 – элемент в виде пробки для бака расширения; 2 – бак для расширения; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

Процесс замены датчика (ДТОЖ)

Поэтому, как показывает практика, автомобилисты проводят операцию своими руками. Итак, разберем, последовательность действий направленных на замену датчика охлаждающей жидкости:

  1. Снимаем клемму с АКБ.
  2. Откручиваем и демонтируем воздушный фильтр. Это нужно для того, чтобы обеспечить максимальный доступ к датчику.
  3. Отсоединяем провода, которые питают элемент.
  4. Отключаем колодку проводов питания датчика

  5. Датчик температуры охлаждающей жидкости с демонтированной фишкой

  6. При помощи ключа на 19, проводим демонтаж изделия.
  7. Демонтаж ДТОЖ

  8. Ключом на 19 выкручиваем датчик

  9. Сборка проходит в обратном порядке.

Выбор изделия

К выбору изделия стоит подойти тщательно, поскольку от его качества напрямую будет зависеть срок эксплуатации, а также режимы работы двигателя. Итак, рассмотрим все варианты покупки датчика температуры охлаждающей жидкости для ВАЗ-2114.

Оригинал

Оригинальный вид датчика ОЖ производства АвтоВАЗ

2101-3808600 – оригинальный каталожный номер детали, которая устанавливается на почти все автомобили семейства Лада. Производится данное изделие на заводе АвтоВАЗ. Стоимость составляет 300 рублей. Устанавливается в стандартное посадочное место и не требует доработок.

Аналоги

Кроме оригинальной детали существует ряд аналогов, которые можно устанавливать на автомобиль. Некоторые из них по качеству намного лучше, чем оригинал.

Это был не оригинальный датчик

Итак, рассмотрим, все варианты аналогов датчика температуры охлаждающей жидкости:

Наименование производителяКаталожный номерСтоимость, в рублях

FenoxTSN22101210
LUZARLS 0101240
FenoxTSN22101O7240
Vernet2509250
PatronPE13059300
Intermotor52400300
Era330082350
Facet7.3000350
Eps1.830.000400
KW530.000550
H+B Elparts70511515600
Cargo180804700
Hella6PT 009 107-151750

Датчик ОЖ производства «Хелла»

Последствия несвоевременной замены датчика

Не многие автолюбители знают, что неисправность датчика температуры охлаждающей жидкости влияют на работу двигателя в целом. Рассмотрим, основные последствия неисправности данного узла для автомобиля:

  • Некорректная работа электронного блока управления двигателем. Так, датчик не дает достоверных данных на ЭБУ, что в жаркое время может вовремя не включить вентилятор охлаждения. Так, в свою очередь последствием станет то, что автомобиль закипит. Это может привести к тому, что в худшем случае, может вызвать деформацию и прогиб головки.
  • Из-за некорректной работы датчика могут быть нарушены следующие функции: производительность мотора, динамика движения, работа термостата .
  • Другие последствия, к которым датчик привязан косвенно.

Виды датчиков охлаждающей жидкости

  1. Магнитный. Состоит из якоря и двух катушек. К якорю подключены стрелка шкалы на приборной панели автомобиля. Одна из катушек подключается к кабелю с изменяющимися показателями сопротивления, а вторая к автомобильной сети.
  2. Биметаллический. Состоит из сочетания двух элементов из металлов с разным показателем температурного сопротивления. Под воздействием нагрева происходит расширение, которое приводит в действие прибор на панели.
  3. Полупроводниковый. Более распространенный тип датчика, нежели биметаллический. Принцип работы прибора основан на снижении сопротивления при нагреве.
  4. Капиллярный. На сегодняшний день практически не используется, так как считается устаревшим и не самым удобным видом ДТОЖ. Представляет собой капсулу, наполненную субстанцией с низкой температурой закипания. При прогреве мотора хладагент начинает кипеть, что приводит к повышению давления в системе детектора, в результате воздействия которого начинается перемещение стрелки индикатора.

Какие датчики температуры установлены на ВАЗ 2114

ДТОЖ предназначен для отслеживания температуры антифриза в контуре системы охлаждения силового агрегата. После получения данных о текущем «градусе», ЭБУ повышает (занижает) обороты силового агрегата с целью корректировки температуры.

Где находится: штатное место установки — внешняя часть корпуса термостата. Цоколь ввинчивается в тело термостата. К верхней части подведены два силовых контакта для питания от бортовой сети.

Внутри цоколя ДТОЖ установлен плавильный элемент. Как только градус антифриза достигает «90», контакты замыкаются, бортовой компьютер сигнализирует об ошибке.

Далее водитель принимает решение о целесообразности экстренной остановки автомобиля, проведения профилактики, вызова эвакуатора.


Каталожные артикулы, цены датчиков температуры на ВАЗ 2114:

НазваниеКаталожный артикулЦена в рублях
ДТОЖ (оригинал), 8 клапанов, инжектор2115-3811053от 350
ДТНВ (оригинал)2115-3828210 2115-3828210-02 2115-3828210-03от 350 — 400

Прибор установлен в месте крепления переднего бампера, левее от центра решетки радиатора. Форма ДТОС коническая с двумя контактами с тыльной стороны.

За работу ДТОС отвечает предохранитель в монтажном блоке под номером №18. Отсутствие показаний температуры на приборной панели — первый признак неисправности оборудования.

Как продиагностировать ДТОЖ?

Первым делом, запускается двигатель и просматривается поведение шкалы измерения, опираясь на которое можно выяснить неисправность.

В случае максимальных показателей при холодном двигателе необходимо отсоединить контакты и посмотреть на то, что получилось:

  • показания упали — нужно менять прибор;
  • не произошло никаких изменений — необходимо проверить контакты, идущие к измерителю.

Если при стабильном прогреве стрелка ведет себя неадекватно, стоит обратить внимание на предохранители. Другой способ диагностики — использование мультиметра (комбинированный измерительный прибор, который может выполнять функции омметра, вольтметра и амперметра) в комбинации с жаропрочным термометром

Другой способ диагностики — использование мультиметра (комбинированный измерительный прибор, который может выполнять функции омметра, вольтметра и амперметра) в комбинации с жаропрочным термометром.

Мультиметр ставим в режим омметра, закрепляем его контакты к датчику, который погружаем в емкость с охладителем. Начинаем подогревать жидкость и сравниваем показания прибора с таблицей соответствий.

Для примера можно привести несколько чисел — при температуре в 30 градусов показания мультиметра составят от 1350 до 1880 Ом, а при 110 градусах Цельсия  – около ста.

Рекомендуем купить

Замена

Замену датчика произвести не сложно, но необходимо подготовить инструмент. Существует два способа замены: с полным сливом антифриза и без слива антифриза. Так как первый способ более затратный и долгий, то мы рассмотрим второй без слива ОЖ.

Приступаем к работе

Внимание!: Работы необходимо производить на остывшем двигателе, чтобы избежать ожогов!

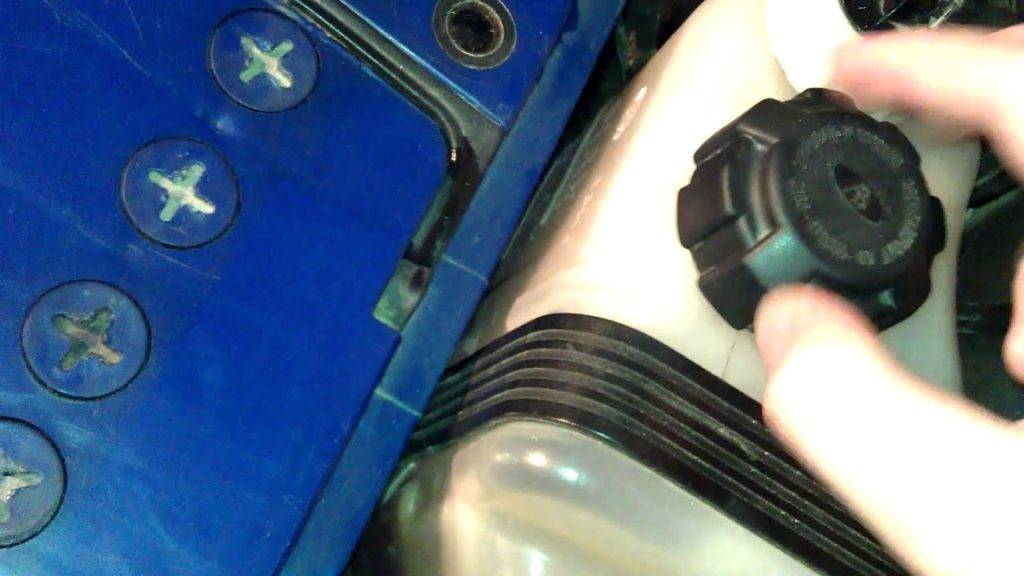

Откручиваем крышку расширительного бачка, чтобы сбросить давления в СОД и снова закручиваем ее.

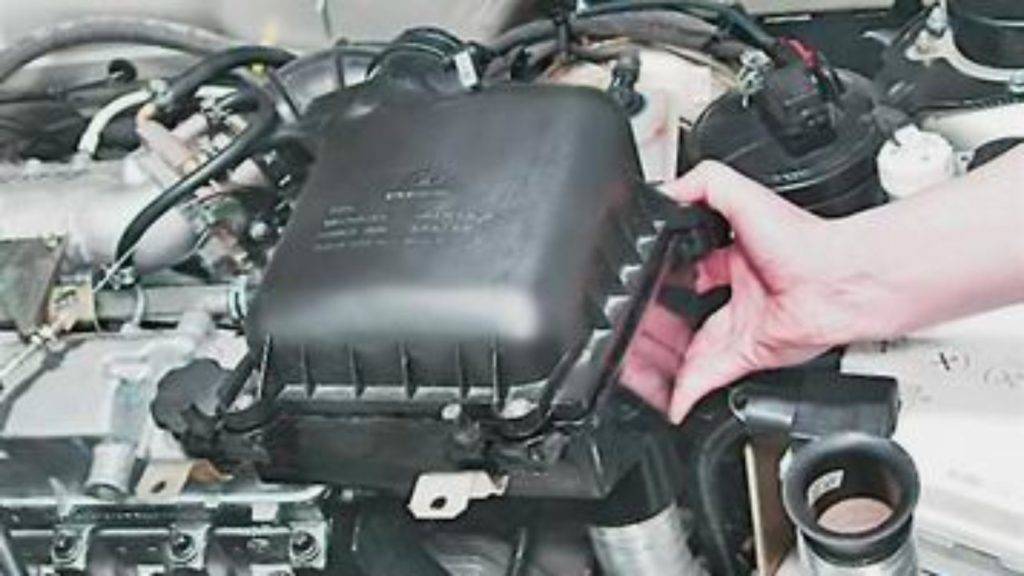

Снимаем корпус воздушного фильтра, открутив хомут крепления гофры к ДМРВ, снимаем фишку ДМРВ и откручиваем корпус от кузова автомобиля.

Снимаем разъем с датчика.

Подкладываем тряпочку под термостат, чтобы не пролить жидкость на ДВС.

Подготавливаем новый датчик, положив его на АКБ.

С помощью рожкового ключа откручиваем датчика и резко вынимаем его, заткнув отверстие в термостате пальцем.

Берем новый датчик и устанавливаем его как можно быстрее, чтобы жидкость не проливалась.

Устанавливаем снятые детали в обратной последовательности.

Запускаем ДВС и проверяем уровень ОЖ, при необходимости доливаем антифриз до отметки МАХ.

Неисправности ДТОЖ и их признаки

Принято считать, что ДТОЖ достаточно надёжен из-за своей нехитрой конструкции. Однако рано или поздно практически каждый агрегат автомобиля подвергается износу. В случает с ДТОЖ имеет место быть нарушение градуировки. Такое нарушение приводит к незапланированному изменению сопротивления и некорректной работе ЭБУ.

Самым явным признаком выхода из строя ДТОЖ является отсутствие включения в работу вентилятора во время того, как температура повышается выше установленных значений.

Этот показатель не считается достоверным, если в автомобиле присутствуют одновременно основной и дополнительный датчики. В этом случае на неисправность точнее укажет окисление проводки или выход из строя дополнительного датчика. Основные признаки неисправности ДТОЖ следующие:

  • падение оборотов двигателя или самопроизвольная его остановка на холостом ходу;
  • более длительное время прогрева автомобиля;
  • учащённый выход двигателя за рамки оптимального температурного режима во время работы;
  • увеличенный расход топлива;
  • снижение контроля над автомобилем у водителя;
  • дым из выхлопной трубы приобретает чёрный оттенок;
  • нарушение стабильности работы двигателя.

Кроме этого иногда возможны детонационные постукивания в двигателе. На некоторых старых моделях автомобилей есть специальный контроллер. Когда стрелка этого контроллера выходит за пределы критической зоны, автомобиль необходимо немедленно остановить. В этом случае порой тоже имеет место неисправность ДТОЖ. А в более современных моделях о перегреве двигателя водителей уведомляет бортовой компьютер. Но такое сообщение не всегда указывает на неисправность именно датчика. Часто это происходит из-за обрыва проводки и её окисления.

Подробно рассмотрим принцип работы и разновидности контроллеров.

Магнитные

Такие контроллеры состоят из катушек, расположенных по сторонам стального якоря. К последнему подсоединена стрелка контроллера, расположенного на щитке приборов в салоне. Первая катушка подключается к бортовой сети автомобиля, а вторая — к кабелю с меняющимся сопротивлением. Этот параметр изменяется в соответствии с температурными значениями в двигателе. Напряжение, проходя через катушки, создает магнитное поле, которое управляет якорем. Параметр смещения элемента определяется разницей полей, зависящей от значения тока.

Пользователь Иримия Евгений на своем видео показал, как нестабильно работает ДТОЖ.

Биметаллические

Принцип действия биметаллических контроллеров основан на расширении элементов в ходе нагрева. Устройство оборудовано стержнем, который меняет размер в ходе увеличения температурного режима ДВС. Полосы в катушке осуществляют вращение стрелки на контрольном щитке в салоне авто в соответствии с величиной тока.

В современных датчиках температуры антифриза могут использоваться два типа сенсоров:

  • полупроводниковые;
  • биметаллические.

Вторые сегодня практически не используются. Полоса в таких контроллерах перемещается к катушке и открывает контакты, способствуя изменению величины тока, поступающего на приборную панель. А полупроводники применяются повсеместно. Блок управления подает сигнал на термистор устройства с отрицательным коэффициентом через резистивный элемент, обладающий постоянным сопротивлением. Когда температура увеличивается, сопротивление в этой схеме падает. Соответственно, снижается и уровень напряжения. Управляющий модуль определяет снижение этого параметра и определяет температуру расходного материала, выводя ее на контрольный щиток с индикатором.

Капиллярные

Считается самым старым и неактуальным для применения сегодня типом датчика. Стрелка на устройстве напрямую связана с девайсом. Контроллер выполнен в корпусе в виде емкости с расходным материалом, обладающей пониженной температурой кипения. Резервуар соединяется со стрелкой, а также стальной трубкой. При прогреве силового агрегата хладагент в емкости начинает кипеть и испаряться, в результате чего повышается давление в колбе. Этот параметр поступает на указатель, где расположена трубка Бурдона. Этот элемент начинает распрямляться в результате воздействия давления и перемещает стрелку на контрольном щитке.

Этот тип контроллеров почти не используется по нескольким причинам:

  • сам измерительный элемент пролегает через весь моторный отсек, с одной стороны соединяясь с трубкой, а с другой — с контрольным щитком;
  • капиллярная трубка довольно тонкая, в ходе эксплуатации она быстро повреждается.

Модуль зажигания (МЗ)

Модуль зажигания устанавливается на 8-ми клапанных двигателях на площадке, которая крепится к блоку цилиндров. В 16-ти клапанных двигателях ВАЗ 2114 используются индивидуальная катушки зажигания. Предназначен модуль для формирования мощной высоковольтной искры необходимой для воспламенения топливовоздушной смеси в камере сгорания автомобиля. Имеет две катушки каждая, из которых отвечает за два цилиндра. При выходе из строя одной из катушек перестают работать сразу 2 цилиндра.

Признаки неисправности МЗ:

  • Не работает несколько цилиндров (чаще всего два);
  • Увлечённый расход топлива;
  • Вибрации ДВС;
  • Потеря мощности и тяги;

ДТОЖ – один из датчиков четырнадцатой, правильное функционирование которого непосредственно влияет на возможность нормальной работы автомобиля.

Из данной статьи вы узнаете, чем так важен датчик температуры ОЖ, какие неисправности могут возникать в процессе его эксплуатации и по каким признакам определить вышедшее из строя устройство, также будет детально рассмотрена технология демонтажа и установки нового датчика на ВАЗ 2114.ДТОЖ для ВАЗ 2114

Проверка ДТОЖ

ДТОЖ передает сигнал на приборную панель, которая показывает водителю уровень нагрева антифриза.

Проверка ДТОЖ

Как проверить на ВАЗ 2114 датчик температуры:

  1. Заводим авто, смотрим на панель приборов, стрелка указывает на максимум, а движка холодна как лед, отсоединяем контакты от температурного измерителя: стрелка опустилась до минимума – пора провести замену.
  2. Если стрелка так и осталась на максимуме – смотрим контакт ДТОЖ, он, может быть, замкнут на массе авто.
  3. Прогрев двигателя идет нормально, а стрелка скачет или лежит на нуле – проверьте предохранители.
  4. Если предохранители в норме, замкните контакт на массу авто – стрелка подпрыгнула вверх – не работает датчик температуры на ВАЗ 2114.

Еще один прекрасный метод:

  • Берем мультиметр, ставим в режим омметра.
  • Так же нужен хороший термометр с максимумом выше ста градусов и тара, которая выдержит горячий антифриз.
  • Крепим щупы мультиметра к корпусу и выводу датчика.
  • Подсоединенный ДТОЖ, кладем в тару с налитым антифризом или тосолом, нагреваем.
  • Смотрим на показатели термометра и омметра:
Температура, ССопротивление, Ом
301350-1880
50585-820
70280-390
90155-196
11087-109

Это показатели рабочего датчика. Метод хорош тем, что вы можете так же проверить новый, который не всегда удается взять исправным.

Что собой представляет датчик температурного режима и чем грозит его неисправность

Многие водители знают, что перегрев машины способен нарушить функциональность  всего силового агрегата. Главным назначением этого датчика является стабильная поддержка определённой температуры для машины. Если кто не знает, температурный режим должен соответствовать установленным нормам иначе машина попросту сломается и придется очень много заплатить денег, чтобы восстановить работу двигателя.

Если датчик температуры работает исправно, то  при перегреве автомобиля он должен автоматически включаться в рабочий режим. Как правило, информация о состоянии автомобиля приходит непосредственно на электродвигатель.

Главные функции датчика:

  • производит контроль всей работы автомобиля;
  • выявляет своевременно различного рода поломки;
  • не позволяет машине в летний период времени перегреваться;
  • контролирует изменения параметров горючего;
  • контролирует вращение коленчатого вала.

Как заменить датчик температуры охлаждающей жидкости на ВАЗ 2113-ВАЗ 2115?

1. Заменяется он не сложно и довольно таки быстро, но есть кой какие нюансы и один из самых больших, это конечно же сливание охлаждающей жидкости с автомобиля, если вы её уже долго не меняли, то можете слить и пока она слита спокойно поменять датчик (О том как слить жидкость из системы охлаждения, читайте в статье: «»), если же жидкость вы меняли совсем недавно, то её можете в ёмкость слить и обратно залить после этого, только следите за тем, чтобы она в грязи не купалась когда сливаться будет, а то такую жидкость уже не рекомендовано заливать в машину, ну и самый последний вариант, для тех у кого мало времени и датчик нужно заменить как можно быстрее, ничего сливать не нужно но самое главное ловкость рук (Если сделать всё правильно, то в систему охлаждения даже воздух не попадёт, а выльется всего лишь немного и всё на этом), в общём делается всё следующим образом, от того датчика который именно вам нужен (Их же два) отсоединяется проводка (Там либо клеммы к нему подсоединены, либо колодка проводов) и после проделанной операции, датчик выкручивается с автомобиля (У него есть грани, он ключом выворачивается за них), когда вы почувствуете что он уже вот вот выкрутиться, убирайте ключ и рукой начинайте его отворачивать, при этом в другую руку возьмите новый датчик и продолжайте выкручивать старый (При выворачивании прижимайте его к тому месту куда он заворачивается и делайте это как можно сильнее, потому что если так делать не будете, то когда датчик вот вот уже выворачиваться начнёт, охлаждающая жидкость побежит и из-за этого воздух в систему охлаждения попасть сможет), а когда почувствуете что датчик уже выкручено, резко убирайте его и ставьте на его место новый и прижимая новый датчик, закрутите его до упора и проводку подсоедините после этого, на этом замена датчика будет закончена и при грамотно проведённой операции как мы уже сказали, всё будет нормально и охлаждающей жидкости выльется по минимуму из системы.

Примечание!
И кстати некоторые герметиком смазывают датчик, сразу вас предупредим, делайте это только в крайнем случае (Если через датчик ОЖ течёт), потому что с герметиком датчик может работать неправильно и из-за этого стрелка указателя может давать неверные показания или двигатель будет работать попросту неверно!

Дополнительный видео-ролик:
Видео-роликов по замене этих датчиков в интернете очень мало, но по сути они и не нужны, прочитав нашу статью уже можно понять как оба датчика меняются, но один ролик вам всё же нужно будет просмотреть, в нём рассказывается о том, каким образом датчик охлаждающей можно проверить на работоспособность.

О системе ВАЗ 2114

Как известно ВАЗ 2114 является практически копией автомобиля ВАЗ 2109, но только подвергшейся рестайлингу. ВАЗ 2114 унаследовала почти все параметры «девятки» за исключением одного, четырнадцатая модель выпускалась всегда только с инжекторными двигателями, а вот «9-ка» стартовала с конвейера еще с карбюраторными двигателями.

Всем известно о надежности и неприхотливости инжекторного двигателя по сравнению с карбюраторными аналогами. В настоящее время автомобилей с карбюраторами становится все меньше и меньше, а выпуск таких автомобилей и вовсе запрещен из-за норм евростандартов.

Инжекторная система ВАЗ 2114 оснащается огромным количеством различных датчиков, которые участвуют в ходе работы двигателя. Иногда случается, что какой-нибудь из датчиков может выйти из строя и тогда работа всего ДВС становится неправильной, загорается лампа «CheckEngine», повышается расход топлива и многое другое. Чтобы быстро и точно определить проблемы неисправности автомобиля необходимо знать все признаки неисправностей датчиков для выявления виновника проблемы.

В данной статье рассказывается о датчиках системы управления двигателем ВАЗ 2114, а именно подробно описан каждый из датчиков, где он расположен и за какую функцию отвечает. Прочитав данную статью, Вы с легкостью научитесь определять вышедшие из строя датчики, а так же будите знать о их местонахождении.

Распространенные неисправности датчиков Ваз 2114

Кратко и по сути коснемся о неисправностях каждого датчика электронной системы управления двигателем. Ваз 2114

ДатчикПричины поломокСимптомы неисправностиПроверка
ДМРВ — датчик массового расхода воздухаЗагрязнение, порванная пленка из-за всасываемой пыли.Если показатели больше 1,07В, то датчик подлежит замене.Проверяем параметры каналов аналого-цифрового преобразователя или измеряем напряжение между 3 (масса ДМРВ) и 5 (сигнал) контактами при помощи мультиметра.
ДК — кислородный датчик или Лямбда-ЗондНекачественное топливо, механические повреждения датчика, неисправные форсунки.Увеличение токсичности выхлопных газов, увеличение расхода топлива и сработка Check Engine.Причины поломок может установить только компьютерная диагностика автомобиля.
ДТОЖ — датчик температуры охлаждающей жидкостиОтсутствие контакта с датчиком, разрыв контакта.Включение вентилятора без надобности, увеличение расхода бензина, прогретый двигатель отказывается работать
ДПДЗ — датчик положения дроссельной заслонкиОкисление контактов, износ подложек датчиков.Высокие обороты на холостом ходу, существенное снижение мощности двигателя.Плавно выжимая педаль газа, проследите за показаниями процентного открытия заслонки, напряжение должно меняться также плавно без перепадов, если напряжение на мультиметре скачет — датчик подлежит замене.
ДПКВ — датчик положения коленчатого валаОборванные провода, попадание грязи между датчиком и зубчатым диском. Резкое уменьшение мощности автомобиля, которое можно определить даже без специальных приборов, происходит произвольное понижение или повышение оборотов двигателя;Измерьте сопротивление обмотки датчика, если есть отклонения от нормы 550-750 Ом – датчик подлежит замене.
ДС – датчик скорости автомобиляОбрыв цепи в контактах, коррозия и грязь на контактах.Проблемы с холостыми оборотамиТолько компьютерная диагностика. Самостоятельно Вы можете контролировать исправную работу датчика при помощи БК и штатного спидометра.
ДФ — датчик фазМеталлические частицы и грязь на датчикеВместо того, чтобы запустить двигатель сразу, система дожидается показаний счетчика ДПКВ и включается сигнал Check Engine, увеличивается расход бензина, снижение динамики двигателя.Проводится при помощи осциллографа

Общие сведения

Для чего служит датчик температуры жидкости:

  • Современная машина, является сложным механизмом, связанным в одну электрическую цепь
  • Следить и регулировать слаженную работу этого механизма нам помогают всевозможные датчики, установленные на автомобиле
  • Водитель обязан знать характеристики основных датчиков, их расположение, чтобы произвестисвоевременно ихзамену либо ремонт
  • В современных городских условиях, где огромное количество разнообразных автомобилей, пешеходных переходов,светофоров, пробок и заторов, двигатель машины подвержен дополнительному перегреву, характерному особенно для летнего периода
  • Чтобы вовремя среагировать на повышение температуры жидкости в системе охлаждения, на ваз 2114 установлен температурный датчик, позволяющий контролировать любые изменения температурного режима

Конструкция и работа ДТОЖ

По своей конструкции ДТОЖ, это терморезистор или термистор, в котором изменяется сопротивление в зависимости от изменения температуры.

  • Установка его производится в непрерывно циркулирующем потоке жидкости охлаждения
  • Поток происходит в патрубке рубашки охлаждения, который расположен на блоке цилиндров
  • При нагреве жидкости,происходит уменьшение сопротивление ДТОЖ, потому что термистор имеет отрицательный температурный коэффициент сопротивления
  • Например, при температуре -40, сопротивление составляет 100700 Ом, а при повышении температуры до +130, сопротивление уже 70 Ом
  • Контроллер подает напряжение в 5 Вольт на датчик, посредством резистора, который имеет постоянное сопротивление, и расположен внутри самого контроллера
  • Затем контроллер рассчитывает температуру в системе охлаждения по падению напряжения на датчике
  • Когда двигатель холодный, падение напряжение высокое, когда прогревается – низкое
  • Вообще от температуры жидкости в системе охлаждения зависят многие параметры управления
  • Когда возникает неисправность в цепи регулятора температуры, контроллер по истечении определенного периода времени, заносит в память соответствующий неисправности код и сигнализирует о возникших неполадках мотора при помощи контрольной лампочки «CHECK ENGINE»(проверьте двигатель)

Как снять датчик указателя температуры охлаждающей жидкости?

Перед тем, как снять датчик охлаждающей жидкости, уберите воздушный фильтр, он будет мешать его открутке. И первым делом слить антифриз (тосол). Сливать будем следующим образом:

  1. Двигатель должен быть остывшим.
  2. Понадобятся накидные ключи на 8, 13, 17.
  3. Приготовьте тару для ОЖ, которую сливаем!
  4. Убираем защиту движки, ключом отворачиваем крепления радиатора
  5. Ставим печку на максимум, потом открываем кран отопителя и крышку расширительного бочка.
  6. Ставим тару под радиатор и МЕДЛЕННО (если быстро, то гениратор зальете) отворачиваем пробку слива.
  7. Минут 10 пусть сбегает.
  8. Переходим к самой движке: аналогично ставим тару под нее и отворачиваем пробку (под модулем зажигания) на блоке цилиндров.
  9. Опять 10 минут пусть льется.

Перед тем, как закрыть все пробки, протрите горлышко каждого из отверстий!

Вспоминаем, где находится датчик температуры охлаждающей жидкости на ВАЗ 2114, и начинаем его снимать:

  • нашли его, сняли защитный слой из резины;
  • смотрим на корпус, ищем маркировку (на одной из его 6-гранной части), запоминаем, чтобы потом поставить все соответственно системе;
  • выкручиваем измеритель двадцать первым ключом;
  • ставим новый.

Как поменять датчик температуры на ВАЗ 2114:

  • купили новый;
  • тем же ключиком на 21 заворачиваем новый на его законное место;
  • вспоминаем маркировку;
  • на резьбу добавьте немного термогерметика, чтобы наверняка;
  • заливаем обратно ОЖ (тосол или антифриз) в отопительную систему (радиатор) и блок цилиндров мотора.

Если и теперь не работает датчик температуры охлаждающей жидкости ВАЗ 2114, то внимательно проверьте следующее:

  1. Его качество, может быть, он бракованный (отнесите в магазин, попросите заменить), по сему, чек сохраняйте всегда, от любой покупки зап. частей!
  2. Может быть утечка ОЖ, может быть, вы все таки забрызгали генератор.
  3. Вы могли просто не залить обратно антифриз
  4. Датчик недостаточно плотно вкручен

Все проверили, но измеритель все равно не показывает температуру двигателя ВАЗ 2114. Тогда вам стоит обратиться в сервис. Как и на любом транспортном средстве, в четырнадцатой все взаимосвязано. Система может выйти из строя по сопутствующей причине: например, когда вы снимали ДТОЖ, вы решили снять модуль зажигания, чтоб не мешал. Решение-то верное, однако, снять модуль и поставить его наместо – тоже искусство.

Второй момент, связанный с датчиком температуры: уровень охлаждающей жидкости. Он может быть непостоянным, может быть и так, что измеритель этого уровня (тоже датчик), вышел из строя, и так далее. Следите за антифризом, сбережете нервы и свой измеритель температуры ОЖ.

В сервисе вам заменят датчик и гарантируют качественную его замену с надлежащей качественной сборкой всех деталей на свои места. Естественно, купить датчик температуры охлаждающей жидкости можно на месте, причем, стоимость работы по замене будет в два раза больше стоимости устройства.

О том, сколько стоит датчик температуры охлаждающей жидкости ВАЗ 2114, стоит судить исходя из географического положения: от 80 до 400 рублей в любом магазине, где продаются автозапчасти. Удовольствие, в принципе, не дорогое, но, если учесть факт довольно частых поломок (авто перестали выпускать в 2013 году, поломки сам собой разумеющийся процесс), все таки затратное. По этому, не стоит заморачиваться на услуги сервиса, нужно попытаться самому разобраться в ситуации. Тем более, сейчас интернет насыщен всевозможными полезными ссылками, форумами, фотографиями, схемами и даже видео по замене той или иной автозапчасти.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
