Неисправен регулятор давления топлива: симптомы

Роль топливного регулятора в системе автомобиля

На разных режимах работы двигателя в топливной системе требуется создать соответствующее давление горючего. Чтобы реализовать эту задачу на практике применяется специальный регулятор давления. Он используется в инжекторных двигателях, где от точности параметров впрыска зависит корректность работы мотора.

Когда регулятор неисправен, двигатель работает неравномерно, увеличивается время разгона, а в некоторых случаях может существенно снизиться мощность. Так, например, если количество поступающего из коллектора воздуха останется неизменным, а топлива будет больше необходимого, топливовоздушная смесь не воспламениться или же сгорит не полностью.

Рекомендуем: Инструкция по перетяжке сидений в автомобиле своими руками

Даже если в таком режиме электронный блок управления сократит интервал открытия форсунок, полностью компенсировать избыточное давление топлива не получится. Это приведет к перебоям в работе мотора и увеличению количества несгоревшего топлива в выхлопе, что способно преждевременно вывести из строя каталитический нейтрализатор или же сажевый фильтр.

Видео по замене

Надеемся, наша статья была Вам полезна.

Давление топлива – это один из самых главных показателей, который используются в диагностике работы автомобильного двигателя.  От него зависит эффективность и полноценность работы всех частей, составляющих топливную систему. Именно поэтому в ней необходимо поддерживать правильное давление, не зависимо от функционирования двигателя. Эту задачу как раз и выполняет РДТ в автомобиле ваз 2110. Каждый автомобилист должен помнить, что именно регулятор давления влияет на расход бензина и мощность мотора. Неисправность регулятора не позволит двигателю нормально работать и его следует заменить.

Из этой статьи вы узнаете, какие признаки неполадок с РДТ наиболее часто встречаются в автомобиле ваз 2110, а также каким образом возможно осуществить самостоятельную проверку регулятора и его замену.

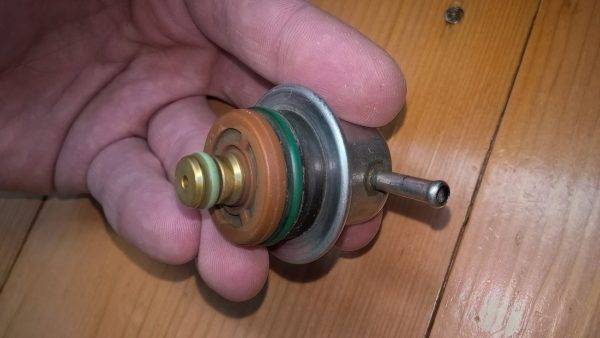

РДТ – это мембранный клапан, присоединенный к каналу подачи топлива. На этот клапан оказывают влияние две силы: давление топлива и давление воздуха. Регулятор находится на рампе форсунок.

При включении мотора появляется необходимость долго работать стартером (т.е. устройством, которое раскручивает вал двигателя с целью его запуска), чтобы создать нужное давление. Если клапан находиться в полностью нерабочем состоянии, топливо перестает сбрасываться в бак. Это провоцирует увеличение давления. Как результат происходит перерасход бензина, а также неполное его сгорание.

Кроме того существуют другие признаки, указывающие на неисправность РДТ  в ваз 2110:

  • двигатель глохнет на холостых оборотах;
  • мотор не работает на полную мощность;
  • неустойчивая деятельность двигателя;
  • содержание СО (угарный газ) и СН (метан) значительно превышает установленные нормы;
  • рывки во время езды.

После того, как вы выкрутили пробку, вам нужно выкрутить из штуцера золотник. Используйте для этого обратную сторону металлического шинного колпачка.

После проделанных операций, присоедините к штуцеру манометр с помощью шланга. Вы можете взять обычный манометр, которым вы измеряете давление в шинах. Концы шланга закрепите посредством хомутов. Теперь можно приступить к проверке – включите  двигатель. Продолжаем проверять давление – необходимо отсоединить вакуумный шланг о регулятора давления топлива. После снятия шланга, правильные показания манометра должны находится в пределах 0,2 – 0,7 см2. Другие данные указывают на необходимость замены РДТ.

Ниже вы найдете пошаговую инструкцию замены регулятора давления топлива в автомобиле ваз 2110. Следуйте этому плану и у вас обязательно все получится.

Шаг 1. Сбросьте давление в топливопроводе, т.е. в трубках, по которым топливо передается из бензобака к карбюратору и обратно.

Шаг 2. Открутите гайку крепления трубки обратки топлива (шланг форсунки) к РДТ и снимите трубку.

Шаг 3. Выкрутите два болта крепления РДТ.

Шаг 4

Осторожно вытащите штуцер РДТ из отверстия рампы.

Шаг 5. Отсоедините топливную трубку.

Шаг 6

Снимите регулятор.

Шаг 7. Помните о необходимости намочить резиновые уплотнительные манжеты бензином. Если вы заметили, что кольца неэластичны или порваны – замените их.

Шаг 8. Поставьте новый регулятор. Для этого действуйте по этой инструкции в обратном порядке.

Готово!

Любой автомобилист знает, что в машине не обойдется без поломок

Важно лишь замечать первые их признаки и вовремя произвести замену неисправной запчасти. Не стоит также впадать в панику, если рядом не оказалось автосервиса

Следуйте пошаговым инструкциям и у вас все получится. Удачи на дорогах!

Для работы инжекторного двигателя в топливной системе необходимо поддерживать определенное давление. Эту задачу выполняет регулятор давления ВАЗ 2110. Неисправное устройство не даст двигателю нормально работать и подлежит замене.

Диагностика неисправности

Сначала следует замерить давление в топливной системе. Регулятор на данном двигателе расположен на топливной рампе. Слева по ходу автомобиля. Справа на рампе расположен штуцер для подключения манометра.

Чтобы подсоединить манометр выкручиваем пластмассовый колпачок и ниппель.Ниппель можно выкрутить металлическим колпачком от обычной камеры. Размер внешней резьбы для подключения манометра 10 мм.  На нее можно изловчиться одеть топливный шланг ВАЗ. Предварительно в нем нужно сделать внутреннюю фаску, иначе его будет сложно одеть на штуцер.

Для сброса давления в системе извлекаем предохранитель бензонасоса и заводим автомобиль. Когда двигатель начнет потряхивать, выключаем зажигание.

Как проверить на дизеле

Проверка регулятора давления топлива на современных дизельных системах Common Rail ограничивается лишь измерением внутреннего электрического сопротивления индуктивной катушки управления датчика. В большинстве случаев соответствующее значение находится в районе 8 Ом (точное значение необходимо уточнять в дополнительных источниках — мануалах). Если значение сопротивления заведомо занижено или завышено — значит, регулятор вышел из строя. Более детальная диагностика возможна лишь в условиях автосервиса на специализированных стендах, где проверяются не только датчики, но и вся система управления топливной системой Common Rail.

Замер давления топлива

Теперь подсоединяем манометр и затягиваем его хомутами. Включаем зажигание и заводим автомобиль. Нормальное давление в топливной системе 2,8-3 атм.

Регулятор давления топлива настроен так, чтобы сбрасывать излишки топлива обратно в бак при достижении давления выше 0,3 МПа (3 атмосферы). Данные указаны на самом регуляторе давления.

Мой манометр имеет сбитую точку начала отсчета на 3 деления (0,03 Мпа), поэтому с учетом данной поправки получились следующие цифры. 0,23 МПа на холостых оборотах (на манометре 0,26 МПа). Этого недостаточно для нормального распыления топлива и создания воздушно-топливной смеси, поэтому двигатель немного «колбасило».

Проверка регулятора давления топлива

Для дальнейшей проверки регулятора снимаем вакуумный шланг с РДТ. Он соединен с впускным коллектором и управляет работой клапана. Если при этом давление нормализуется (как в моем случае). Стало 0,3 МПа. Это означает, что бензонасос исправен и причина пониженного давления топлива в рампе находится в регуляторе (он же обратный клапан).

Как проверить регулятор давления топлива ВАЗ 2110

Во времена появления на конвейере ВАЗ первых автомобилей, снабженных карбюраторами, давление в системе замерялось с помощью плотности струи, создаваемой отсоединением клапана или пережимом. Однако после того как рынок начал заполняться инжекторными автомобилями данный метод сильно устарел.

В настоящее время давление замеряют с помощью манометра, который подключается между шлангом и штуцером. Вакуумный шланг, при этом, необходимо снять. Замер производится на холостом ходу и результат измерения индивидуален для каждого регулятора давления. Обычно, норму давления можно найти на корпусе изделия.

Самостоятельная диагностика

Уровень давления, который воспроизводит насос, составляет 6 атмосфер

Поэтому важно достичь герметичности соединений

Для уплотнения вам понадобится фум-лента и патрубок диаметром 9 миллиметров. Итак, как проверить давление топливного насоса своими руками? Открываем капот и ищем рампу с форсунками. Обычно она закрыта пластиковым кожухом. Снимаем его и видим колпачок в виде колесного ниппеля. Откручиваем часть рампы. Будьте внимательны — может вылиться бензин под высоким давлением. Как стравить давление? Для этого снимаем предохранитель на топливный насос и заводим двигатель. После нескольких секунд работы он заглохнет. В системе от насоса до форсунок больше не будет топлива. Можно смело откручивать рампу, которая идет на топливный насос. Как проверить далее? Надеваем шланг с нашим манометром, уплотняем фум-лентой и для надежности закрепляем металлическим хомутом.

Далее помощник включает зажигание. Вы в этот момент смотрите на показания манометра. Если полученные значения ниже пяти атмосфер, значит, элемент не способен выработать нужное давление.

Как поменять РДТ

РДТ обычно меняют новый, но можно попытаться его отремонтировать. Купить нужный узел можно в любом автомагазине или на одной из интернет-площадок, торгующих запчастями.

Порядок действий:

  1. Найдите под капотом пробку штуцера, контролирующую давление. Открутив ее, выкрутите золотник.
  2. Подсоедините шланг и манометр. Используйте хомут. Максимальное давление – 3,2 Бар.
  3. Открепите шланг от РДТ. При этой процедуре возрастает от 20 до 70 кПа. В противном случае, ремонт оказывается лишним, нужно ставить другой узел.

Если РДТ не ремонтопригоден, поставьте вместо него новую деталь:

  1. Открепите вакуумную магистраль. Давление возрастет. Сначала понизьте его, а затем извлеките шланг. Выкрутите гайку на трубке слива, через которую бензин или дизтопливо поступает к регулятору через фильтр.
  2. Открутите крепления узла к рампе. Демонтируйте узел с магистрали, через которую сбрасывается горючее. Извлеките кольцо, оставшееся в рампе, чтобы насадить его на РДТ перед монтированием.
  3. Поставьте новый РДТ и выполните выше описанные действия в зеркальной последовательности. Проверьте, исправен ли новый узел, и завершите сборку. После установки проконтролируйте качество работы нового устройства.

РДТ – миниатюрная, но крайне важная деталь автомобиля. Регулярно проверяя ее готовность к работе, и вовремя меняя, удается предотвратить многие проблемы, с которыми часто сталкиваются автовладельцы.

Самостоятельная проверка и замена регулятора давления

Прежде чем снимать и промывать регулятор давления, стоит убедиться в нем ли причина. Проверить устройство работает оно или нет можно у себя дома в гараже.

Для этого нужен манометр (подойдет шинный), небольшой отрезок маслостойкого шланга (по диаметру трубки манометра) и хомуты, для обеспечивания плотного соединения.

Проверку механического регулятора можно устроить в следующем порядке:

  1. В топливной рейке есть штуцер для сбрасывания давления, нужно снять с него защитный колпачок (двигатель заглушен).
  2. Далее сбросить давление в рейке путем нажатия на золотник, находящийся в штуцере, после этого выкрутить его.
  3. Собираем устройство для измерения давления. Шланг натягиваем одной стороной на трубку манометра, другой стороной на штуцер золотника и стягиваем хомутами.
  4. Заводим мотор и даем немного поработать без нагрузки на минимальных оборотах.
  5. При исправном регуляторе давление в рампе, «Жигулевского» двигателя объемом 1,5 литра, должно попадать в пределы от 2,9 до 3.3 кгс/кв.см (на остальные марки авто данные в паспорте).
  6. Далее снимаем вакуумный шланг с патрубка регулятора, давление должно возрасти на 0,2 – 0,7 кгс/кв.см к предыдущему.
  7. Ставим вакуумный шланг на место и глушим мотор. Давление должно немного снизиться и оставаться в системе до двух часов.

Если при проверке указанные параметры выдерживаются, то РДТ в исправном состоянии, если нет, нужно его заменить.

Причиной несоответствия давления могут быть неисправность топливного насоса, засорение трубопровода или фильтра и т.д. Убедившись, что фильтр чист, следует начать с регулятора давления топлива.

Для замены регулятора понадобится ключ на 24 мм и шестигранник на 5 мм. Порядок действий при замене следующий:

  • открутить гайку штуцера «обратки» на РДТ;
  • ослабить и снять шланг вакуума с регулятора;
  • шестигранником открутить винты, крепящие корпус регулятора к рейке;
  • аккуратно извлекаем механический РДТ из топливной рейки.

Установка не сложная, все операции повторяются в обратном порядке. Следует не забывать, что на патрубок, который входит в рампу, устанавливается резиновое уплотнительное кольцо. Работы производятся на холодном двигателе при предварительном сбросе давления в топливной системе.

Неисправности регулятора давления топлива

Выход из строя РДТ предусматривает поступление в камеры сгорания неправильной топливовоздушной смеси. Это приводит к перебоям в работе силового агрегата. Владелец автомобиля может самостоятельно выявить поломку по следующим признакам:

  1. Наличие сильного запаха бензина в отработавших газах. Обогащенная смесь в рабочем цилиндре сгорает не полностью. При этом как на холостом ходу, так и при нажатии на педаль акселератора из выхлопной трубы идет черный дым.
  2.  Плавающие обороты. Силовой агрегат на холостом ходу работает неустойчиво. Наблюдается периодическое повышение и понижение оборотов коленчатого вала.
  3. Самопроизвольная остановка двигателя. Недостаток или переизбыток бензина в камере сгорания может привести к невозможности воспламенения топливовоздушной смеси.
  4. Ухудшение мощности и динамических показателей. Транспортное средство плохо реагирует на нажатие педали акселератора. При движении наблюдаются рывки.
  5. Увеличение расхода. Неправильное соотношение воздушной массы и бензина приводит к резкому увеличению расхода.

Нарушение целостности корпуса

Плохое качество топлива, наличие в нем посторонних примесей и другие негативные факторы способствуют разрушению корпуса. Устройство перестает нормально работать. Выявить небольшую утечку жидкости достаточно сложно. Это обусловлено тем, что бензин быстро испаряется. В месте установки образуются подтеки и пятна.

При выявлении нарушения целостности корпуса следует незамедлительно заменить изделие. Утечка может спровоцировать возгорание.

Заклинивание запорного механизма

Мембрана не может открыть запорный механизм. При этом избыточная жидкость не возвращается в бак. Это приводит к обогащению топливовоздушной смеси и увеличению расхода. Динамические показатели транспортного средства снижаются, из выхлопной трубы идет черный дым.

Заклинивание механизма может быть вызвано как естественным износом деталей, так и наличием в жидкости посторонних примесей. Ремонт регулятора невозможен. При заклинивании запорного механизма потребуется полная замена изделия.

Перелом пружины

Ухудшение прочностных характеристик пружины или ее перелом способствует постоянному сбросу топлива обратно в бак. К форсункам подается низкое давление. Признаком такой неисправности является то, что двигатель не может набрать высокие обороты. Возможен затрудненный запуск силовой установки.

Засор каналов

Использование горючего низкого качества может привести к засору каналов посторонними примесями. Это снижает пропускную способность регулятора. Некоторые специалисты проводят чистку каналов. Такая процедура позволяет ненадолго восстановить работоспособность детали. Засор каналов характеризуется обогащением топливовоздушной смеси.

Проверка отдельных элементов

Когда замер давления в топливной рампе показывает отклонение от нормы, нужно рассматривать следующие причины:

  • электробензонасос неспособен развивать требуемую производительность;
  • вышел из строя регулятор, отчего напор бензина в контуре снижается либо возрастает сверх нормы;
  • напрочь засорился фильтр тонкой очистки, препятствующий нормальному проходу топлива;
  • протекают изношенные клапаны форсунок – двигатель «заливает» топливом.

Один из способов проверки бензонасоса – передавить пассатижами шланг «обратки», находящийся в подкапотном пространстве. Когда обратная магистраль перекрыта, манометр должен показать не менее 5 Бар, с новым насосом – 6 Бар. Давление 4 Бар является критично низким.

Поскольку вышеописанная методика не дает абсолютно точный результат и применима не на всех моделях автомобилей, желательно проверить бензонасос путем прямого подключения манометра. Следует исключить другие элементы системы – трубопроводы, фильтр тонкой очистки и регулятор. Снимите заднее сиденье машины, доберитесь до агрегата и подсоедините измеритель к выходному штуцеру напрямую.

Если показания на рампе и на штуцере насоса выйдут одинаково низкими, меняйте перекачивающий агрегат. В противном случае проблему нужно искать в другом месте, следуя алгоритму:

  1. Продуйте бензопровод и поменяйте фильтр, затем проведите испытания повторно.
  2. Снова подключите манометр к рампе, заведите мотор и снимите со штуцера РДТ вакуумный патрубок (идет от всасывающего коллектора). Если напор не изменится, ставьте новый регулятор.
  3. Чтобы убедиться в исправности форсунок, нужно померить и сравнить два показателя: давление на коллекторе с пережатым шлангом «обратки» и максимальный напор, создаваемый насосом при подключении напрямую. Если второе значение гораздо больше, часть давления теряется на форсунках.

Если вы обнаружили проблемы с потерей напора на самом коллекторе, демонтируйте рампу и проверяйте каждую форсунку отдельно. Неисправные детали по одной не меняются – придется покупать и ставить полный комплект.

Простейший способ проверить форсунки на предмет протекания – испытать в работе вместе с коллектором. Снимите рампу, не отсоединяя топливную магистраль, подложите ветошь и включите зажигание. Если клапаны форсунок износились и потеряли герметичность, с них начнет капать бензин. Рабочие элементы стоит проверить еще раз – с передавленным шлангом «обратки».

Диагностика неисправностей

Нет давления в топливной рампе? Причины:

  • Засоренный топливный фильтр;
  • Засоренный фильтр бензонасоса;
  • Неисправность топливного насоса;
  • Неисправность регулятора давления топлива (РДТ). И при повышенном давлении тоже.

Если давление в топливной рампе постепенно падает, то причиной может быть:

  • негерметичность соединений бензонасоса;
  • негерметичность форсунок;
  • неисправность топливного насоса.

Проверяем так. Зажимаем поводящий резиновый шланг топливной рампы:

  • давление стало стабильным — негерметичен топливный модуль, либо неисправен насос;
  • давление падает — негерметична форсунка(и).

Проверка РДТ. Подсоединяем шланг манометра к выходному штуцеру бензонасоса и включаем зажигание:

давление низкое, но стабильное — значит РДТ неисправен и сбрасывает давление слишком интенсивно.

Если давление в топливной рампе в пределах нормы, ищем причины неисправностей в работе двигателя в другом месте.

Ключевые слова: система питания лада гранта | система питания лада калина | система питания лада приора | система питания лада ларгус | система питания 4х4 | система питания лада веста | система питания lada xray | двигатель лада гранта | двигатель лада калина | двигатель лада приора | двигатель лада ларгус | двигатель 4х4 | двигатель лада веста | двигатель lada xray | универсальная статья

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Проблемы с двигателем (троит, дергается, плохо тянет), причины
Плавают обороты, двигатель глохнет на холостом ходу или при движении
Замена топливного фильтра на Lada Granta и Lada Kalina

Информация

Посетители, находящиеся в группе Гости, не могут оставлять к данной публикации.

Заключение

Теперь, если Вы заглохли в дали от города, то выполнить диагностику автомобиля своими руками в полевых условиях для Вас не проблема ! Интенсивный разгон машины без провалов и дерганий — первый признак исправной топливной системы автомобиля ! Если после такой диагностики проблемы остались, тогда обратите внимание на другие моменты (компрессия в цилиндрах, модуль зажигания, ДПДЗ и прочее). Источник фото:. Источник фото:

Источник фото:

Ключевые слова:

Re: Какое давление топлива у 2112 16кл 1.5?

2.4-2.6 на ХХ, при перегазовке должно подскакивать до 3.0, со снятой трубкой РДТ так же 3.0, с пережатой обраткой должен давить не менее 4.0 Вот все замеры по которым можно что-то приговорить

А вообще у 2112 мотора есть еще болячки влияющие на тягу, помимо насоса

Добавлено after 3 minutes 53 seconds:

Поменяли поршни 21120 на 124, понизили степень сжатия, вот и потеря тяги ( предположение )

VoVIk23 Шумахер   Сообщений: 244Зарегистрирован: 09 янв 2012, 09:27 На чем ездим: ВАЗ 2106 16v Заслуженная репутация: 71

Re: Какое давление топлива у 2112 16кл 1.5?

2.3 значит в норме

Не подскакивает, остается 2.3.

Не проверяли.

Не видела, сколько, но говорили, что в этот момент, должно быть не меньше 3.2, а у меня очень мало.

И что значит?

Nastya Angel of passion   Сообщений: 3509Зарегистрирован: 23 фев 2009, 03:52Откуда: Киров На чем ездим: Ваз-2112 Заслуженная репутация: 3342

Re: Какое давление топлива у 2112 16кл 1.5?

Замена насоса, но перед этим хотя бы с пережатой обраткой замерить, бывает и регулятор давления чудит.

Добавлено after 44 seconds:

4.0 должно быть минимум

VoVIk23 Шумахер   Сообщений: 244Зарегистрирован: 09 янв 2012, 09:27 На чем ездим: ВАЗ 2106 16v Заслуженная репутация: 71

Re: Какое давление топлива у 2112 16кл 1.5?

Это ресурсная запчасть, часто выходящая из строя, так что замена даже просто так не повредит, темболее уже куплен

VoVIk23 Шумахер   Сообщений: 244Зарегистрирован: 09 янв 2012, 09:27 На чем ездим: ВАЗ 2106 16v Заслуженная репутация: 71

Re: Какое давление топлива у 2112 16кл 1.5?

А если еще программу правильную сделать, если конечно в моторе поршневая менялась на другую…. 1.5 16кл резвый моторчик, если косяков по сборке нет, и вся электроника исправна

VoVIk23 Шумахер   Сообщений: 244Зарегистрирован: 09 янв 2012, 09:27 На чем ездим: ВАЗ 2106 16v Заслуженная репутация: 71

Re: Какое давление топлива у 2112 16кл 1.5?

Не факт что той которой нужно, очень много мусора делается.

Вот это уже минус в тяге, но кто-то и не замечает

VoVIk23 Шумахер   Сообщений: 244Зарегистрирован: 09 янв 2012, 09:27 На чем ездим: ВАЗ 2106 16v Заслуженная репутация: 71 VoVIk23 Шумахер   Сообщений: 244Зарегистрирован: 09 янв 2012, 09:27 На чем ездим: ВАЗ 2106 16v Заслуженная репутация: 71

Вернуться в Технический форум

Редакция не несет ответственность за оставленные пользователями.

Симптомы поломок

Зная признаки неисправности регулятора ДТ, можно сразу определить уровень проблемы – полностью узел, механический или электронный, вышел из строя или частично. Но все нижеперечисленные «симптомы» не дифференцируют поломку регулятора от других неисправностей – они могут указывать также на поломку топливного насоса или на засор фильтра.

Признаки поломки РДТ одинаковы для бензиновых и дизельных моторов одинаковы:

  1. Двигатель не запускается. Стартер долго крутится при нажатой педали сцепления.
  2. Мотор заглох на холостом ходу. Чтобы поддерживать его работу приходится все время давить на педаль газа. Второй вариант – нестабильность оборотов, ведущие к остановке двигателя.
  3. Теряется мощность. Автомобиль не может заехать на гору, не справляется с грузом. Попросту говоря «не тянет».
  4. Топливо расходуется больше нормы. Потери зависят от нюансов неисправности.
  5. Из шлангов подтекает топливо. Причем замена шлангов или хомутов, а также прочих близко расположенных элементов, не помогает.

Если появился хоть один симптом, нужна диагностика.

В новых авто регулятором служит датчик давления топлива в рампе. Если он выйдет из строя, в памяти ЭБУ возникает ошибка, и загорается светодиод, сигнализирующий о поломке мотора.

На заметку! Ошибки, касающиеся РДТ идут под №№ p2293 и p0089 – «механическая неисправность» и «регулятор неисправен» соответственно.

Описание устройства и его предназначение

РДТ — это мембранный клапан, устанавливаемый в топливной рейке. Так, с одной стороны на него производится давление бензина, а с другой – пружины, а также воздуха из впускного коллектора.

При внезапной остановке двигателя клапан полностью не рабочий и в данной ситуации топливо в бак не сбрасывается, в результате этого давление в топливной системе увеличивается. Этот показатель составляет 3-5 кг/см² вместо положенных 2.

А 5 кг/см² сказывается на размере топлива, которое попадает в камеру сгорания через форсунки.

В этом случае бензин будет сгорать не в полной мере, поскольку состав полноценной горючей смеси должна включать одну часть топлива, а также 14,7 частей воздуха.

В случае если клапан не держит, то топливо циркулирует свободно по топливной системе, что приводит в результате к понижению давления, а, когда при повышении оборотов двигатель нуждается в большом количестве топлива, его не хватает. В данном случае нехватка топлива существенно влияет на мощность, невозможно раскрутить на полную.

В момент остановки двигателя давление в системе должно быть неизменным, но поскольку обратный клапан его не может удержать, то при запуске нужно долго крутить стартером для создания оптимального для запуска мотора давления топлива.

Чем проводят измерение

Нужен всего лишь манометр, который предназначен для замера шин. Только его надо немножечко доработать, поменяв шкалу. Лучше измерять давление в инжекторной системе со шкалой прибора, показывающей варьирование в пределах 6-7 атм.

Есть и другие, более совершенные приборы для измерения. Специальный инструментальный комплект с манометром, адаптером и сливным шлангом продаётся в магазине автозапчастей. Стоит около 1,5 тысячи рублей.

Давление можно измерить и в любом автосервисе. За услугу возьмут всего ничего – 500-600 рублей.

Профессиональный манометр для измерения топлива

Но как ни крути, опытный автомобилист должен иметь среди инструментов собственный манометр. Если он покупной, то с ним водитель получает всевозможные адаптеры, позволяющие осуществить замеры давления на самых разных марках авто. Кроме того, покупные манометры оснащены лучшей шкалой, позволяющей точнее измерять давление. А профессиональный манометр – это вообще находка, так как даёт возможность помимо всего прочего сбрасывать остаточное давление в системе, что увеличивает точность показаний.

Если вы решили, все же, использовать самодельный манометр, то помните!

Лучше использовать обычный воздушный манометр от ВАЗ, так как им получится измерять и давление масла (нужно только открутить штуцер).
Вместо переходника можно использовать обычный штуцер с резьбой.
Важно использовать качественные хомуты, чтобы не было пропусков.

Как проводить замеры.

  1. Чаще всего они проводятся при включенном зажигании. Нужно проверять, подскочила ли стрелка в сравнении со стандартным значением.
  2. Замеры проводятся также в режиме ХХ.
  3. Замеры проводятся с пережатой «обраткой» и со сброшенным РТД.

Принцип работы регулятора на Ланосе

В народе регулятор называют обратным или перепускным клапаном, назначение которого многие водители не до оценивают. Называют это устройство обратным клапаном по причине того, что избыточное давление горючего сливается обратно в бак. Чтобы разобраться с принципом работы детали, понадобится представить себе ее внутреннюю конструкцию. Схема регулятора топлива представлена на фото ниже.

Имея визуальное представление о конструкции РДТ, рассмотрим особенности его функционирования. Устройство разделено на две части или камеры — топливную и вакуумную (их еще называют пружинная или диафрагменная). Пропускная мембрана располагается внутри между вакуумной и топливной полостью, и реагирует на давление топлива и воздуха в коллекторе. Топливная камера заполнена бензином под высоким давлением.

Работа РДТ начинается после включения зажигания, когда насос закачивает топливо из бака в магистраль. Горючее поступает изначально в рампу, а затем и внутрь устройства через специальный впускной канал (соединение с рампой). При заполнении топливной камеры горючим, происходит толкание мембраны. С другой стороны (вакуумной камеры) мембрана прижата пружиной и давлением впускного коллектора (соединяется при помощи шланга). Когда давление горючего в камере регулятора выше усилия пружины, происходит смещение мембраны с открытием клапана. Через открывающийся клапан по каналу избыток топлива поступает в обратно в бак по каналу «обратки».

Регулятор давления работает не только от избыточного давления топлива, нагнетаемого бензонасосом, но еще и за счет разрежения двигателя, то есть при повышении или понижении нагрузки. Когда нагрузка на ДВС растет, то разрежение уменьшается (абсолютное давление возрастает под нагрузкой ДВС и давит на мембрану), и клапан при этом закрывается, увеличивая давление топлива в системе. Если нагрузка на двигатель увеличивается (например, при движении вверх), то происходит увеличение давления топлива в системе, что обусловлено повышением расхода горючего.

Когда разрежение увеличивается (абсолютное давление падает при снижении нагрузки), то клапан открывается за счет смещения мембраны, осуществляя при этом стравливание избыточного количества топлива, возвращающегося в бак.

Это интересно!Если говорить простыми словами, то РДТ обеспечивает уравновешивание давления топлива, поступающего на форсунки, при разной нагрузке двигателя.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
