Как проконтролировать качество работы?
Чтобы убедиться в качестве выполненной работы, обязательно проверяйте момент затяжки (для этого пользуйтесь динамометрическим ключом).
При выполнении работы вы должны дождаться момента, когда болт дойдет до своего «предела текучести». Это легко диагностировать. Как только вы выставите необходимый момент затяжки, он не будет меняться.
При этом учтите два важных момента. Если вы увеличивает момент до уровня в 20 кГсм, а болт не проворачивается, то его необходимо менять.
Причина – слишком большая прочность. Если же затянуть болт невозможно и момент все время уменьшается, то его также стоит заменить.
Основные рекомендации
Прежде всего следует отметить, что такая процедура может проводиться после ремонта силового агрегата или с целью проверки величины момента затяжки болтов в процессе эксплуатации мотора. Если ГБЦ была демонтирована, следует внимательно осмотреть болты, а также отверстия в блоке цилиндров для их установки. Винты не должны иметь удлинения или деформации резьбовой части. Отверстия в блоке под болты очищают от остатков моторного масла, жидкости, других посторонних частиц. Если этого не сделать, можно повредить цилиндровый блок, при этом ГБЦ затянуть с требуемым усилием не получится.
Это интересно: Причины черных свечей зажигания: карбюратор, инжектор
Работу следует начинать только после ознакомления с рекомендациями изготовителей автомобиля по эксплуатации и ремонту. Там водитель найдет все необходимые сведения для выполнения работы, в том числе усилия и очередность затягивания болтов.
Еще одной особенностью использования таких болтов является установка их под определенным углом. Для этого потребуется специальный ключ с индикатором, который покажет градус наклона.
Пользователь Игорь Иванов показывает на видео установку и затяжку ГБЦ.
Момент затяжки болтов (усилие)
Момент затяжки болтов для каждого автомобиля разный (в виду конструктивных особенностей). Для конкретного автомобиля есть своя таблица моментов затяжки креплений. В следующем разделе рассмотрим усилия крепежа ГБЦ на примере «вазовской» головки.
Таблица: моменты затяжки соединений в зависимости от диаметра резьбы
| Номинальный диаметр резьбы | Размер «под ключ» головки, болта (гайки), мм | Шаг резьбы, мм | Классы прочности по ГОСТ 1759–70 | ||||
| Болт | |||||||
| 5.8 | 6.8 | 8.8 | 10.9 | 12.9 | |||
| Гайка | |||||||
| 6 | 10 | 1 | 0,5 | 0,8 | 1,0 | 1,25 | 1,6 |
| 8 | 12 — 14 | 1,25 | 1,6 | 1,8 | 2,5 | 3,6 | 4,0 |
| 10 | 14 — 17 | 1,25 | 3,2 | 3,6 | 5,6 | 7,0 | 9,0 |
| 12 | 17 — 19 | 1,25 | 5,6 | 6,2 | 10,0 | 12,5 | 16,0 |
| 14 | 19 — 22 | 1.5 | 8,0 | 10,0 | 16,0 | 20,0 | 25,0 |
| 16 | 22 — 24 | 1,5 | 11,0 | 14,0 | 22,0 | 32,0 | 36,0 |
| 18 | 24 — 27 | 1,5 | 16,0 | 20,0 | 32,0 | 44,0 | 50,0 |
| 20 | 27 — 30 | 1,5 | 22,0 | 28,0 | 50,0 | 62,0 | 70,0 |
| 22 | 30 — 32 | 1,5 | 28,0 | 36,0 | 62,0 | 80,0 | 90,0 |
| 24 | 32 — 36 | 1,5 | 36,0 | 44,0 | 80,0 | 100,0 | — |

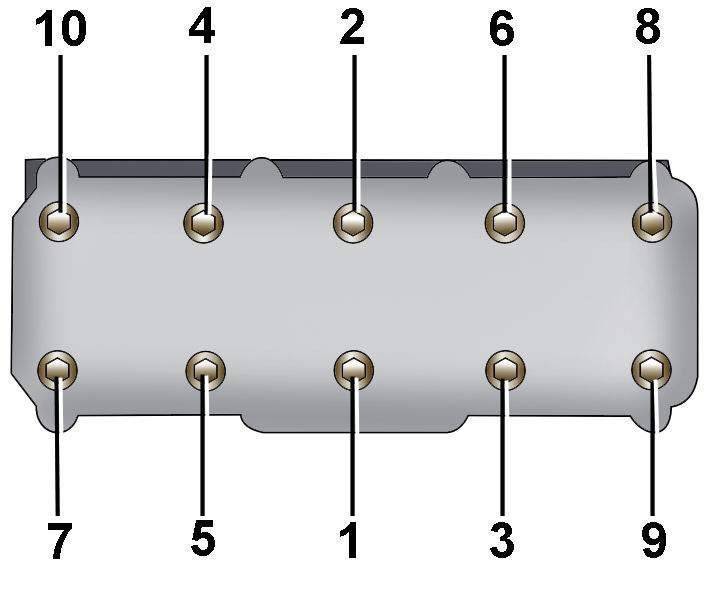

Правильный порядок затяжки
Существует определенный порядок затяжки болтов, почти на всех автомобилях он одинаковый – от центра головки к ее краям, крест на крест. Так, например, первыми затягиваются два центральных болта правого и левого рядов, затем два болта, находящиеся слева от центральных, затем два справа от центральных, потом два болта находящиеся слева в обоих рядах и завершают порядок болты находящиеся справа в обоих рядах.
Важно помнить, что крепеж всегда выполняется в три — четыре подхода:
- Первый подход – усилие 3-4 кгс.
- Второй подход – усилие 7 кгс.
- Третий подход – усилие 9 кгс.
- Последний подход – усилие 11,5 – 12 кгс.
Некоторые нюансы
Момент затяжки – один из основных факторов нормальной посадки головки блока. Но на этот критерий влияет не только прилагаемое усилие, а и сами крепежи:
- Общее состояние болтов – новые или б/у;
- Наличие смазки на резьбовой части;
- Состояние резьбы.
Тип силовой установки (бензиновый, дизельный), а также количество клапанов на технологию затягивания ГБЦ не влияет. Но это не значит, что усилие и порядок затяжки для всех моторов идентичен и перед посадкой головки обязательно следует изучить условия выполнения операции и все ее особенности.
Ошибки при монтаже головки
Если не использовать динамометрический ключ при монтаже головки блока цилиндров, то можно ошибиться с усилием, что приведет к неравномерному моменту. В таких случаях будет чрезмерное или недостаточное усилие, которое повлечет за собой либо деформацию поверхности головки, либо допуск прорыва газов, масла или охлаждающей жидкости. В обоих случаях это чревато тяжелыми последствиями для двигателя.
При соблюдении правил затягивания крепежных болтов, а также нужного момента, всегда можно рассчитывать на надежную и долговечную работу установленных деталей. Механизм газораспределения в двигателе играет основную роль, поэтому пренебрегать правилами монтажа составляющих элементов не стоит.
Описание головки блока цилиндров ВАЗ 2106
Головка блока цилиндров (ГБЦ) является неотъемлемой частью любого силового агрегата внутреннего сгорания. Посредством этого механизма контролируется подача горючей смеси в цилиндры и вывод отработавших газов из них. Узел имеет свойственные ему неисправности, на обнаружении и устранении которых стоит остановиться подробнее.
Назначение и принцип работы
Основным назначением ГБЦ является обеспечение герметичности блока цилиндров, т. е. создание достаточного препятствия для выхода газов наружу. Кроме этого, головка блока решает целый спектр задач, которые обеспечивают функционирование двигателя:
- формирует замкнутые камеры сгорания;
- участвует в работе ГРМ;
- задействуется в системе смазки и охлаждения мотора. Для этого в головке есть соответствующие каналы;
- участвует в работе системы зажигания, поскольку в ГБЦ расположены свечи зажигания.
Для всех перечисленных систем головка блока является корпусным элементом, обеспечивающим жёсткость и целостность конструкции силового агрегата. Если с ГБЦ возникают неисправности, нормальная работа двигателя нарушается. В зависимости от характера поломки возможны проблемы как с системой зажигания, смазки, так и с системой охлаждения, что требует скорейшего ремонта.
Принцип действия ГБЦ сводится к следующим шагам:
- От коленвала двигателя посредством цепи ГРМ и звёздочки приводится в движение распределительный вал.
- Кулачки распредвала в нужный момент воздействуют на рокеры, открывая и закрывая клапаны ГБЦ в нужный момент, наполняя цилиндры рабочей смесью через впускной коллектор и выпуская отработавшие газы через выпускной.
- Работа клапанов происходит в определённой последовательности, в зависимости от положения поршня (впуск, сжатие, рабочий ход, выпуск).
- Слаженная работа цепного привода обеспечивается устройством натяжения и успокоителем.
Из чего состоит
ГБЦ «шестёрки» является 8-клапанной и состоит из следующих конструктивных частей:
- прокладка головки;
- механизм ГРМ;
- корпус ГБЦ;
- цепной привод;
- камера сгорания;
- устройство натяжения;
- свечные отверстия;
- плоскости для монтажа коллекторов впуска и выпуска.
Рассматриваемый узел является общим для четырёх цилиндров. В корпус установлены сёдла из чугуна и втулки клапанов. Рабочие кромки сёдел подвергаются обработке после их установки в корпус для чёткого прилегания клапанов. Отверстия во втулках также обрабатывают после запрессовки в ГБЦ. Это необходимо для того, чтобы диаметр отверстий по отношению к рабочим плоскостям сёдел был точным. Во втулках есть спиралевидные бороздки для смазки штока клапана. Сверху втулок располагаются сальники клапанов, которые выполнены их специальной резины и стального колечка. Манжеты плотно насаживаются на стержень клапанов и предотвращают попадание смазки в камеру сгорания через зазоры между стенкой втулки и штоком клапана. Каждый клапан оснащается двумя цилиндрическими пружинами, которые опираются на специальные шайбы. Сверху пружин располагается тарелка, удерживающая на стержне клапана два сухаря, имеющих форму усечённого конуса.
Прокладка ГБЦ
Прокладка головки блока обеспечивает плотное прилегание ГБЦ к блоку цилиндров. Материалом изготовления уплотнителя является армированный асбест, который способен выдерживать воздействие высоких температур, возникающих при работе силового агрегата. К тому же армированный асбест выдерживает высокое давление при разных нагрузках двигателя.
Механизм ГРМ
Устройство газораспределения состоит из клапанного механизма и цепного привода. Первый из них отвечает за работу клапанов и состоит из непосредственно впускных и выпускных элементов, пружин, рычагов, сальников, втулок и распределительного вала. В конструкцию второго входит двухрядная цепь, звёздочка, успокоитель, устройство натяжения и башмак.
Корпус ГБЦ
Головка блока выполнена из сплавов алюминия и фиксируется к блоку цилиндров через прокладку при помощи десяти болтов, которые затягиваются в определённом порядке и с заданным усилием. В ГБЦ с левой стороны выполнены свечные колодцы, в которые вкручиваются свечи зажигания. С правой стороны корпус имеет каналы и плоскости, к которым через уплотнитель прилегают коллекторы системы впуска и выпуска. Сверху головка закрывается клапанной крышкой, которая предотвращает вытекание масла из мотора. Спереди монтируется натяжитель и привод механизма газораспределения.
В каких случаях необходима затяжка головки цилиндров?
Необходимость периодически проводить затяжку ГБЦ свойственна только маркам машин, которые производились до 2010 года включительно. Все остальные модели современных авто имеют совершенно другую структуру двигателя, в результате чего этот этап работ не проводится. Однако тем, кто является владельцем того же ВАЗ-2106 или 2107, данная проблема в первую очередь актуальна во время прохождения ежегодного ТО автомобиля.
Необходимость в затяжке блока цилиндров появляется в результате постепенного скопления воды в том месте, где болты соприкасаются в блоке с цилиндрами. При этом главная причина кроется в исправлении неполадок по протечке смазки. Ведь если из корпуса двигателя масло начнет понемногу протекать, то уже через пару месяцев вы столкнетесь с проблемой работы цилиндров двигателя.
Протечка смазки происходит по разным причинам. Выделим основные из них:
- Разрушение структуры самой конструкции головки у блоков. Данная проблема чаще всего связана с периодическим перегревом двигателя или замыканием проводки.
- Появление нарушений в герметичности прокладок в блоке ГБЦ. Во время эксплуатации прокладки стираются и появляется необходимость периодически подтягивать болты. Момент самой затяжки в автосервисе или своими руками регулируют после прохождения автомобилем 100 тысяч км. Также отрегулировать усилие в обязательном порядке необходимо после замены ГБЦ.
Назначение и строение ГБЦ
Головка блока цилиндров — своеобразная крышка камеры сгорания. Для возможности работы ДВС здесь размещаются впускные и выпускные клапаны, свеча(и) зажигания и различные датчики (зависит от конструкции мотора).
Что происходит в ГБЦ во время работы мотора
Если не углубляться в «дебри» моторостроения, на ГБЦ действует две основные силы.
- Внутренее давление камеры сгорания. При воспламенении топлива в цилиндре образуется избыток сил, проворачивающих коленвал. Указанная сила действует на все стенки рабочей камеры и головку в том числе.
- Интенсивный нагрев приводит к выворачиванию детали. Повышенная температура внутри камеры сгорания может повредить ГБЦ.
- Давление внутри смазочных и охладительных магистралей. Внутри картера и системы охлаждения установленные насосы, подающие жидкости к узлам агрегата.
Силы, действующие на ГБЦ во время затягивания болтов
От правильности затяжки болтов зависит стабильная работа двигателя. При закручивании элементов крепления деталь подвергается сильному давлению. В местах, где проходят шпильки. Следовательно, если нарушить последовательность действий – головку потянет и ее придется протачивать.
Это интересно: Общая информация о датчике давления масла автомобилей «Дэу Нексия» и порядок замены устройства
Порядок снятия головки блока цилиндров на ВАЗ 2108-2109
Разумеется, что предварительно необходимо будет провести некоторые подготовительные процедуры, без которых снять головку будет невозможно.
- Во-первых, нужно снять корпус воздушного фильтра
- Затем отсоединить все топливные шланги и провода питания от карбюратора или инжектора (в зависимости от типа мотора)
- Полностью слить охлаждающую жидкость из системы
- Отсоединить штаны от выпускного коллектора
- Снять трамблер, хотя это не обязательное условие — достаточно будет отсоединения высоковольтных проводов
- Открутить и снять крышку клапанов
В общем, необходимо освободить головку от всего лишнего, чтобы при демонтаже не возникало лишних проблем. Конечно, если вы решили полностью производить ее замену или же ремонт, тогда придется выполнять больше операций, и карбюратор снимать, и коллекторы. Ну а если дело только в прокладке, то можно обойтись минимумом действий.

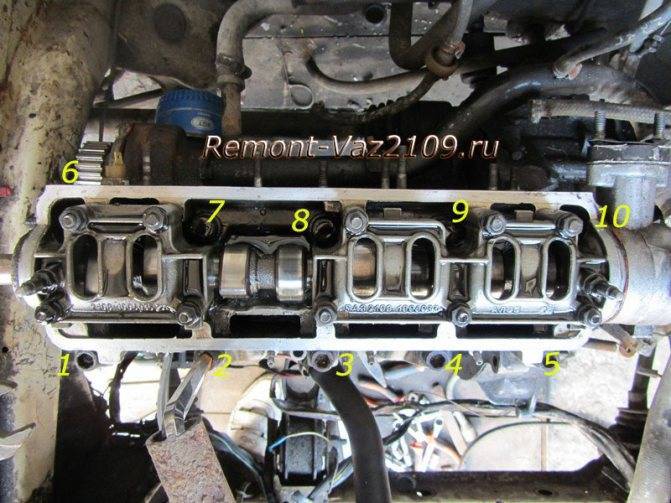

Чтобы открутить ГБЦ на ВАЗ 2109-2108, необходимо использовать мощный вороток и шестигранник, так как болты крепления ее к блоку цилиндров завернуты большим моментом силы. Всего придется отвернуть 10 болтов, которые показаны на фото ниже:
В качестве рычага можно использовать насадку в виде обычной металлической трубы:
Затем можно вынимать болты вместе с шайбами, как это представлено на картинке:
Усилие затяжки болтов головки блока цилиндров
Для ГБЦ классических моделей ВАЗ 2101-07 номиналом считается 8 кгс.м. Для других модификаций, данный момент не подойдет. В качестве образца можно принять ГБЦ мотора Хендай Д4ДД, где рекомендуемая норма составляет 18 кгс.м. Важным фактором является чистота выполнения операции. Перед ремонтом требуется уточнить на сколько закручиваний рассчитаны болты в конкретной модели двигателя. Некоторые автопроизводители делают элементы одноразовыми. Такое положение аргументируется риском повторного использования – болты могут попросту не выдержать второго приложения нагрузки.
Далее требуется перед установкой в обязательном порядке удалить из резьбовых каналов и самих винтов все загрязнения, смазку или пылевые остатки. В противном случае мусор может забить дно колодца, что не даст закрутить деталь полностью.
Затягивание соединений без динамометрического ключа
Когда динамоключа нет и для затяжки используется самодельное приспособление или безмен, нужно высчитывать усилие. Рекомендуемый момент в мануале указан в Ньютонах на метр, а весы выдают значение в килограммах
Важно знать параметр кгс·м, который рассчитывается по формуле:
кгс·м=m/L, где кгс·м – кг силы на метр, m – значение на весах, L – расстояние от центра болта до крепления весов.
1 кгс·м = 9,81 Ньютонов.
Отсюда формула для определения нужного усилия затяжки в кг, если известно это значение в Н:
m = Н · 0,102 · (1 / L),
где:
- m – значение на весах,
- Н – требуемый момент затяжки,
- L – расстояние от центра болта до крепления весов.
Сборка головки блока цилиндров Ваз 21099 Лада Самара
- Руководства по ремонту
- Руководство по ремонту ВАЗ 21099 (Лада) 1990-2008 г.в.
- Сборка головки блока цилиндров
| Толкатель клапана с установленной регулировочной шайбой. |
| Положение кулачков первого цилиндра при установке распределительного вала на опоры головки блока. |
Предупреждения
Перед установкой распределительного вала подложите под головку блока деревянные подкладки, чтобы избежать повреждения клапанов.
В качестве запасных частей поставляются уплотнительные прокладки впускной трубы и выпускного коллектора, изготовленные из материала разной толщины, поэтому при установке новых прокладок проверьте, чтобы их толщина была одинакова.
Не затягивайте свечи слишком сильно, так как в изоляторе свечи могут образоваться трещины. Момент затяжки свечей 31-39 Н·м (3,1-3,9 кгс·м).
ПОРЯДОК ВЫПОЛНЕНИЯ↓ Комментарии ↓1. Описание автомобиля 1.0 Описание автомобиля 1.1 Внешний вид 1.2 Подкапотное пространство 1.3 Общие данные 1.4 Технические характеристики 1.5 Паспортные данные 2. Эксплуатация автомобиля 2.0 Эксплуатация автомобиля 2.1 Правила техники безопасности и рекомендации по эксплуатации 2.2 Боковые двери 2.3 Крышка багажника 2.4 Открытие и закрытие капота 2.5 Багажное отделение 2.6 Регулировка передних сидений 2.7 Органы управления 2.8 Вентиляция и отопление салона 2.9 Устранение запотевания или обмерзания стекол 3. Техническое обслуживание автомобиля 3.0 Техническое обслуживание автомобиля 3.1 Проверка герметичности уплотнений двигателя и коробки передач 3.2 Проверка герметичности системы охлаждения 3.3 Проверка герметичности топливной системы 3.4 Замена охлаждающей жидкости 3.5 Замена масляного фильтра и масла в двигателе 3.6 Замена фильтрующего элемента воздушного фильтра 3.7 Проверка и регулировка ремня привода генератора 3.8 Замена ремня привода генератора 3.9 Очистка и промывка деталей системы вентиляции картера 3.33. Замена ламп 4. Уход за автомобилем 4.0 Уход за автомобилем 4.1 Мойка автомобиля 4.2 Уход и восстановление лакокрасочного покрытия кузова 4.3 Смазка кузова 4.4 Прочистка дренажных отверстий 4.5. Хранение автомобиля 4.6 Подготовка к зимней эксплуатации 4.7 Советы по пуску двигателя в сильный мороз 4.8 Что полезно купить к зиме 4.9 Советы по зимней эксплуатации автомобиля 5. Неисправности в пути 5.0 Неисправности в пути 5.1. Двигатель 5.2. Проверка электрооборудования 5.3 Появились посторонние стуки 5.4 Вибрация и удары на рулевом колесе 5.5. Проблемы с тормозами 5.6 Прокол колеса 6. Ходовая часть 6.0 Ходовая часть 6.1. Передняя подвеска 6.2. Задняя подвеска 7. Рулевое управление 7.0 Рулевое управление 7.1 Рулевое колесо 7.2 Рулевая колонка 7.3 Механизм рулевого управления 7.4 Замена рулевых тяг 8. Тормозная система 8.0 Тормозная система 8.1 Тормозной механизм переднего колеса 8.2 Тормозной механизм заднего колеса 8.3 Колесный цилиндр 8.4 Привод тормозных механизмов 9. Электрооборудование 9.0 Электрооборудование 9.1 Блок реле и предохранителей 9.2. Генератор 9.3. Стартер 9.4. Освещение и световая сигнализация 9.5. Отопитель 9.6. Стеклоочистители 9.7 Звуковой сигнал 9.8. Система зажигания 9.9 Панель приборов (высокая) Кузов 10.0 Кузов 10.1 Замена переднего буфера 10.2 Замена заднего буфера 10.3 Замена облицовки радиатора 10.4 Замена переднего крыла 10.5 Cнятие и установка капота 10.6 Регулировка капота 10.7 Регулировка замка капота 10.8 Передняя дверь 10.9 Задняя дверь 11. Двигатель и его системы 11.0 Двигатель и его системы 11.1 Снятие и установка двигателя 11.2 Регулировка зазоров в приводе клапанов 11.3. Система питания 11.4. Система смазки 11.5. Система охлаждения 11.6. Система выпуска отработавших газов 11.7 Полная разборка двигателя 11.8 Блок цилиндров. Осмотр, дефектовка и ремонт 11.9 Поршень с шатуном. Разборка, дефектовка и сборка 11.10. Головка блока цилиндров 11.15. Регулировка карбюратора 12. Трансмиссия 12.0 Трансмиссия 12.1 Коробка передач и дифференциал. Основные узлы и детали 12.2 Снятие коробки передач 12.3 Установка коробки передач 12.4 Регулировка привода сцепления 12.5 Разборка коробки передач 12.6 Осмотр и дефектовка деталей коробки передач 12.7. Вторичный вал коробки передач 12.8 Первичный вал коробки передач 12.9. Дифференциал 12.16. Привод сцепления 12.17. Привод передних колес 13. Приложения 13.0 Приложения 13.1 Приложение 1. Основные данные для регулировок и контроля 13.2 Приложение 2. Горюче-смазочные материалы и эксплуатационные жидкости 13.3 Приложение 3. Моменты затяжки резьбовых соединений 13.4 Приложение 4. Сервисная книжка 13.5 Приложение 5. Схема электрооборудования автомобиля |
В каких случаях нужна?
При длительной эксплуатации машины иногда появляются следы протечек моторного масла или охлаждающей жидкости. В таком случае необходимо немедленно подтянуть крепеж ГБЦ, иначе может потребоваться серьезный ремонт мотора. Причинами появления протечек может быть перегрев силового агрегата и несоблюдение порядка затягивания болтов.
Когда усилие затягивания крепежных винтов движка ниже рекомендованных, может произойти прогорание прокладки, которое повлечет за собой демонтаж головки с последующей заменой поврежденной детали. Отмечены случаи, когда ремонтники не соблюдают порядок и момент затяжки ГБЦ, поэтому водители со стажем проводят проверку состояния болтов при пробеге 1 тыс. км после ремонта мотора.
Некоторые автомобилисты понятия не имеют, зачем соблюдать последовательность и регулировку момента затяжки болтов ГБЦ. Автомобилист должен понимать, что использование неподходящей технологии в результате станет причиной появления проблем в работе мотора
Это очень важно, и значит, что ему следует уделить внимание. Особенно если привыкли сами заниматься ремонтом своего «железного коня», а не обращаться за помощью на СТО

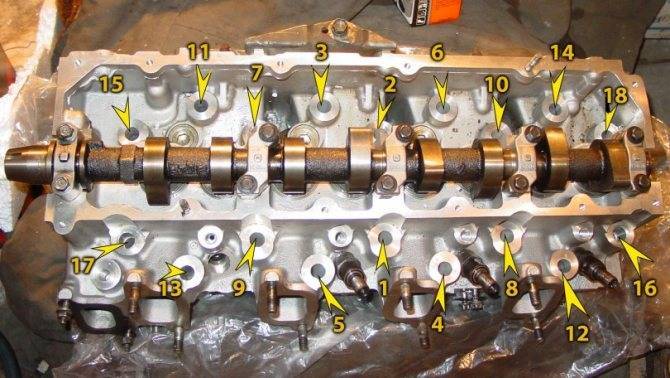

Цифрами отмечены элементы мотора, которые следует затянуть
Цифрами отмечены элементы мотора, которые следует затянуть
Пока не приступили к вопросу порядка натяжения элементов ГБЦ, отметим, что каждый двигатель имеет свой момент затяжки. Соответственно, для каждого автомобиля коэффициент различен.
Некоторые автомобилисты считают, если они занимались ремонтом двигателя или затягиванием его винтов, то они имеют достаточно опыта. Но следует учитывать, что данную процедуру надо проводить только в соответствии с определенными параметрами двигателя. Эту информацию можно найти в мануале по эксплуатации к вашему авто.
Утечка масла — одна из причин необходимости натяжки компонентов ДВС
Отметим, что на момент натяжения влияют несколько факторов. Если сделать это самостоятельно, то нужно знать, что влияет:
качество и смазка отверстий, а также самих винтов. Если отверстия сухие или практически не смазаны, то это нужно сделать. Для смазки желательно использовать невязкие моторные жидкости
Обратите внимание на состояние резьбы и элемента, который в нее входит. Если компоненты мотора деформированы, а резьба засорена, то к натяжке лучше не приступать. Рано или поздно это приведет к снижению коэффициента силы сжатия прокладки, а в результате это может обернуться очень плачевно
Вплоть до капитального ремонта двигателя. Новый ли используете болт или старый. Если новый, то его показатель сопротивления и момента затяжки будет некорректным. Опытные специалисты рекомендуют, чтобы при использовании новых винтов процесс затяжки осуществлялся после двух-трех циклов закручивания. Чтобы сделать правильно, элемент нужно приложить немного усилий и затянуть элемент на 50% после момента затяжки
Рано или поздно это приведет к снижению коэффициента силы сжатия прокладки, а в результате это может обернуться очень плачевно. Вплоть до капитального ремонта двигателя. Новый ли используете болт или старый. Если новый, то его показатель сопротивления и момента затяжки будет некорректным. Опытные специалисты рекомендуют, чтобы при использовании новых винтов процесс затяжки осуществлялся после двух-трех циклов закручивания. Чтобы сделать правильно, элемент нужно приложить немного усилий и затянуть элемент на 50% после момента затяжки.
Подобную работу (затяжку) делают, когда проводят обратный процесс по сборке мотора автомобиля. И то, насколько правильно, надежно и крепко затянуты болты головки блока цилиндров, может сильно повлиять на работу камеры сгорания, газораспределительного механизма и мотора в целом.
Кроме попадания воды в моторное масло, может резко снизится мощность двигателя, резко возрасти звук мотора, и т.д. В любом случае – ничего хорошего после неправильной затяжки головки блока цилиндров не будет.
Чтобы с достаточным усилием затянуть болты головки блока цилиндров, обязательно пользуйтесь специальным инструментом, в данном случае это динамометрический ключ. У него есть специальная шкала, которая позволит определить усилие, с которым нужно делать затяжку болтов ГБЦ. Для каждого мотора существуют свои параметры затяжки, их узнаете из руководства по ремонту мотора данной машины.
Далее мы постараемся подробно объяснить и продемонстрировать на фото ключевые моменты, как правильно и надежно затянуть болты головки блока цилиндров, чтобы обеспечить надолго надежную и правильную работу двигателя автомобиля.
Распространенные ошибки при затяжке головки
Отметим, что допущенные ошибки во время установки головки блока цилиндров могут привести к повреждениям самой головки и блока цилиндров. Также после начала эксплуатации ДВС возможно появление серьезных неисправностей, которые способны быстро вывести двигатель из строя. В ряде случаев силовой агрегат может пострадать так сильно, что потребует капитального ремонта или замены такого мотора на контрактный двигатель. В списке различных ошибок, которые приводят к нежелательным последствиям, стоит отдельно выделить: перетяжку болтов, попадание моторного масла в отверстия для установки болтов крепления, работу с неподходящими или изношенными насадками на динамометрический ключ, нарушение порядка затяжки болтов, использование болтов, которые не подходят по размеру.
Достаточно часто отверстие под болт крепления в блоке цилиндров оказывается забитым грязью, ржавчиной и т.п. Попытки очистить отверстие не всегда дают положительный результат. В результате закрутить болты с должным усилием может быть очень трудно. По этой причине резьбу болтов смазывают маслом. При этом запрещается заливать масло в само отверстие для улучшения смазки. Такие действия могут привести к тому, что колодец с резьбой попросту разрушится после закручивания болта. В такой ситуации блок цилиндров нужно будет ремонтировать или даже менять.
Также к возникновению проблем может привести и попытка затянуть ГБЦ без использования динамометрического ключа. В таком случае момент затяжки зачастую оказывается превышен. Последствия могут быть самыми разными, но зачастую болты крепления головки ломаются, после чего возникает необходимость повторной разборки двигателя для удаления обломков и ремонта блока цилиндров.
Болты для затяжки ГБЦ обычно имеют головку под шестигранную насадку, реже выполняются в виде квадрата. Если насадка окажется изношенной, тогда во время затяжки существует риск ее проворачивания. В результате «слизываются» грани головки болта. В подобной ситуации поврежденный крепежный элемент трудно закрутить или открутить для замены. Что касается подбора болтов, необходимо дополнительно учитывать некоторые особенности. Во многих руководствах по ремонту можно встретить информацию о том, что болты допускается использовать повторно. Как показывает практика, оптимально менять крепежные элементы на новые после каждого снятия ГБЦ.
Дело в том, что после затяжки болт становится немного длиннее, то есть вытягивается
По этой причине следует обращать внимание на максимально допустимую длину болта, которая должна быть прописана в руководстве по эксплуатации. Если новых болтов нет, тогда перед установкой необходимо промерить имеющиеся крепежные элементы
В том случае, когда болт оказывается немного длиннее по сравнению с максимально допустимым показателем, тогда происходит его упор в дно отверстия в блоке цилиндров. Результатом становится или поломка болта, или раскол самого блока цилиндров.
Напоследок добавим, что не исключено и попадание рабочих жидкостей из одной системы в другую (например, тосол попадает в масляные каналы). Неисправности такого рода являются достаточно серьезными, так как нарушения нормальной работы системы смазки или охлаждения приводят к перегреву ДВС, ускоренному износу трущихся деталей, заклиниванию мотора и т.д.
Как самостоятельно определить, что прокладка головки блока цилиндров прогорела. Рекомендации по протяжке ГБЦ после замены. Какую прокладку лучше выбрать.
Коренные и шатунные вкладыши: назначение, устройство и особенности работы подшипников скольжения. Как правильно затягивать вкладыши, момент затяжки.
Для чего и когда головку блока цилиндров необходимо шлифовать. Как проверить привалочную плоскость головки блока своими руками. Фрезеровка и шлифовка ГБЦ.
Назначение головки блока цилиндров ДВС. Материалы и способ изготовления, особенности крепления головки к блоку цилиндров, составные элементы ГБЦ.
Снятие головки блока цилиндров двигателя своими руками в гаражных условиях: подготовка и снятие ГБЦ. Как снять головку, если она прикипела. Полезные советы.
Назначение блока цилиндров в конструкции ДВС. Разновидности, материалы и способы изготовления. Преимущества и недостатки блоков из чугуна и алюминия.
голоса
Рейтинг статьи
Инструкция по затяжке болтов ГБЦ
Рекомендуется следовать инструкции производителя
Мануал по ремонту конкретного двигателя, в той части, где говорится об установке ГБЦ, должен соблюдаться неукоснительно. В частности необходимо пользоваться динамо-ключом. Допустимое от требуемого по инструкции отклонение усилия не должно превышать 0,5 кгс·м. Накидные или рожковые ключи не подходят, поскольку усилие в этом случае невозможно контролировать. Порядок также важен: сначала нужно притянуть головку в центре, а затем постепенно переходить к краям. Чтобы затянуть болты правильно, необходимо очистить крепежные отверстия от скопившейся грязи. Если эти попытки безуспешны, можно смазать резьбу болтов маслом, но нельзя лить масло прямо в колодец. Это действие приводит к разрушению отверстия болтом впоследствии.
Таким образом, наиболее распространенные ошибки, допускающиеся в процессе затягивания болтов ГБЦ следующие:
- перетяжка крепежных элементов;
- использование старых или новых крепежей, не подходящих по размеру;
- нарушение схемы затяжки;
- подтяжка болтов неподходящим инструментом;
- попадание технического масла в крепежные отверстия.
Основные рекомендации при затяжке болтов ГБЦ
Для успешной затяжки ГБЦ своими руками придерживайтесь следующих рекомендаций:
- Используйте инструкцию производителя автомобиля. В ней указываются точные значения усилия и момента, а также задается конкретный порядок установки ГБЦ при ремонте двигателя.
- Проверяйте исходное состояние болтов. Если вы заметили срыв или искажение резьбы, то купите новые образцы.
- Поверхность отверстия и резьбы болта должны быть абсолютно чистыми. Быстро почистить цилиндры можно с помощью проволочной щетки, которая используется, когда проводится покраска штампованных дисков.
- При обнаружении «слепых» отверстий под болты ГБЦ, аккуратно используйте масло для смазки. В случае, если смазки будет больше, чем необходимо, вы не сможете установить болт до конца.
- Если в блоке ГБЦ применены болты с типом TTY, то категорически запрещено повторно их затягивать. При максимальном усилии они могут просто разорваться и привести к разрушению прокладки.
- При установке новой прокладки под болт обязательно нужно уточнить информацию по величине усилия и момента при затяжке.
- Используя при затяжке болты специального типа TTY, необходимо будет выставить и затягивать их под четким градусом. Для этого вам понадобится соответствующий инструмент, имеющий в корпусе индикатор угла.
Инструмент, имеющий в корпусе индикатор угла
Инструкция по затягиванию болтов головки блока цилиндров (ГБЦ)
Очередная затяжка ГБЦ должна осуществляться при каждом текущем ремонте или обслуживании силового агрегата (смена масла или расходников). Обязательно выполнение процедуры после вмешательства в конструкцию ДВС, и дополнительная обтяжка спустя 500-700 километров пробега. Больше лазить в механизм не рекомендуется и незачем.
После полной подтяжки, болты прочно сидят в гнездах и не раскручиваются при вибрации. В противном случае возможно появление протечек или прогорания прокладки ГБЦ, что чревато капитальным ремонтом.
Современные моторы, произведенные после 2010 года, не требуют периодической подтяжки шпилек по причине обновления устройства и механизма.
