Основы правильного обследования коробки автомат
При наличии определенных технических навыков, производить непосредственную замену деталей, вышедших из строя, совсем не трудно. Основные сложности и трудности, с которыми сталкиваются автослесари, начинаются при обеспечении доступа к проблемным узлам и деталям. Часто случается, что нужно демонтировать всю коробку передач с транспортного средства. Данная процедура возможна только с использованием специальных подъемных приспособлений.

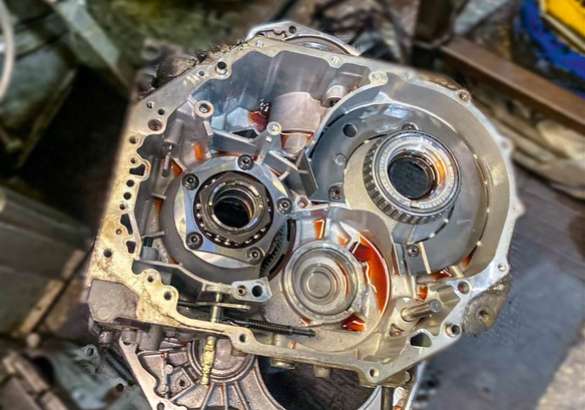

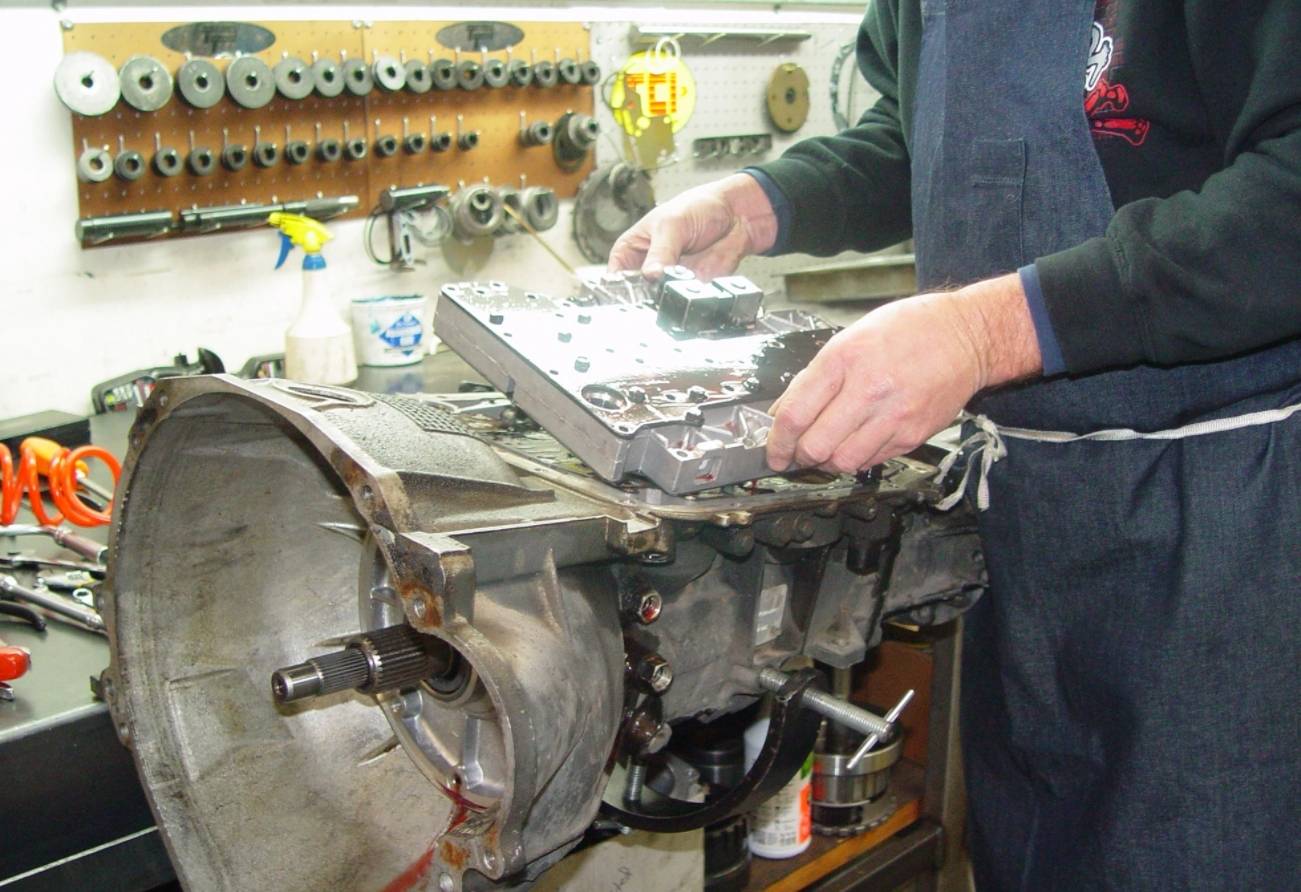

После снятия автомата мастера вскрывают корпус коробки, разбирают ее и определяют место и характер неисправности. Чтобы устранить выявленную поломку, специалисты производят очищение, качественный ремонт или полную замену детали или узла АКПП, вышедшего из строя. Пока коробка находится в разобранном виде, дополнительно производится тщательное обследование и диагностика следующих систем и механизмов АКПП:
- мягкие фрикционные диски механизмов сцепления каждой передачи;
- соленоиды гидросистемы;
- масляные каналы гидроплиты и пр.
Одновременно с ремонтно-восстановительными работами, производится обследование уплотнительных элементов коробки, полная замена смазочного материала АТФ, а также масляного и воздушного фильтров.
Проверка соленоидов в АКПП: как это делается?

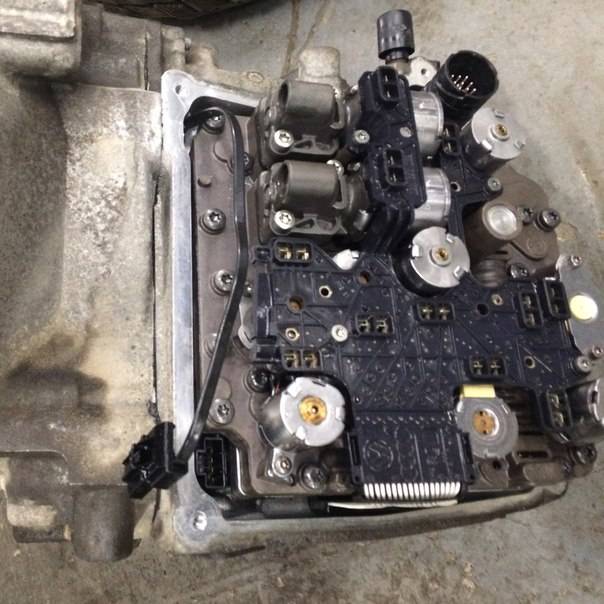

Точно определить состояние соленоидов в гидроблоке, а также найти неисправный элемент возможно только при дефектовке АКПП в сервисном центре. Соленоиды внутри коробки отвечают за регулирование давления масла в гидротрансформаторе, системе охлаждения коробки и между гидравлическими магистралями – проверка в домашних условиях позволит определить только наличие проблем в данном узле АКПП.
Симптоматика заклинивших соленоидов в гидроблоке коробки следующая:
Появляется уведомление о низком давлении масла в коробке;
На приборной панели загорается контрольный чек А/Т;
АКПП уходит в аварийный режим эксплуатации;
Коробка переключается с сильными ударами или рывками;
Пропадают некоторые передачи или задний ход.
Наиболее явным признаком выхода из строя соленоидов в гидроблоке автомата является стабильная работа АКПП на холодную и проблемное переключение передач сразу после прогрева масла в коробке.
Физически проверить исправность соленоидов можно путем замера сопротивления на каждом отдельном взятом элементе – необходимо подать напряжение в 12 В на сам клапан. Если прозвучал характерный звук – деталь исправна.
Как продлить жизнь гидромуфте автоматической КПП
Чтобы избежать неисправностей в гидротрансформаторе АКПП нужно следовать элементарным правилам, которые помогут продлить срок службы его.
раз в полгода делать профилактику транспортному средству в виде технического осмотра на СТО;
один раз на 90 000 километров делать полную замену масла, один раз на 40000 километров делать частичную замену смазки. Раз в десять тысяч километров проверять уровень трансмиссионной жидкости
Масляное голодание может вызвать поломку гидротрансформатора;
обязательно при замене смазывающей жидкости менять фильтрующее устройство;
раз на 250 тысяч километров делать капитальный ремонт АКПП;
прогревать АКПП в зимнее время перед началом движения в течение пяти минут;
вовремя обращать внимание на различные запахи в салоне, стуки в АКПП, вибрацию, толчки. Если самостоятельно владелец не может определить причину, то обязательно посетить станцию технического обслуживания;
не стартовать резко на автомобилях, которые не предназначены для этого;
не дергать кулису АКПП и резко не переключать передачи;
добавить второй радиатор охлаждения для АКПП в жарких странах или регионах России
Перегрев АКПП может привести к выходу из строя не только гидротрансформатора.
Эксперты говорят, что, следуя всем перечисленным правилам, автовладельцу не понадобиться покупать контрактную или новую АКПП после пробега в 200000 километров.
Можно ли обойтись без разбора «автомата»?
Тут все зависит от неисправностей. Вполне возможно, что удастся обойтись даже без снятия коробки передач. Например, на «автомате» GM 6L45 одной из распространенных неисправностей являются проблемы мехатроника. В этом случае просто снимается поддон, вынимается мехатроник, ремонтируется и вставляется обратно — и машина едет дальше. С мехатрониками чаще всего случаются чисто механические проблемы по гидравлической части, так что можно, как правило, обойтись малой кровью.

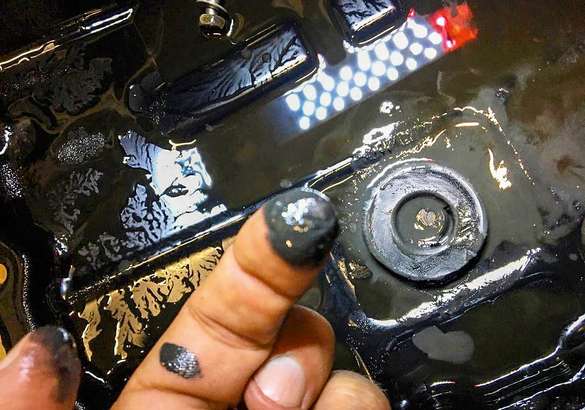

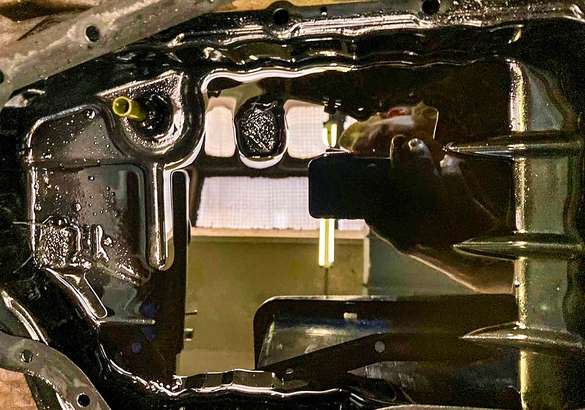

В таком «мазуте» иногда приходится работать автоматам. Само собой, недолго
Еще одна немаловажная деталь профессионального ремонта «автоматов» — знание особенностей каждого агрегата. Увы, механики чаще всего узнают их на личном опыте — ни производители автомобилей, ни производители самих коробок передач обычно сервисно-информационной поддержкой не занимаются: их задача — продать или заменить агрегат в сборе. Так что в перспективе — либо гарантийная замена у дилера, либо покупка новой коробки.
Еще одна сложность в восстановлении «автомата» — доступ к комплектующим. Далеко не ко всем коробкам производители выпускают ремкомлекты или даже наборы запчастей. Бывает так, что на 6-ступенчатую коробку можно купить детали без каких-либо проблем, а на 8-ступенчатую того же производителя — уже нет. Иногда какие-то узлы продаются только в сборе, что удорожает ремонт в несколько раз. Сервисменам приходится искать варианты — как правило, это связано с особенностями поставок на разные рынки: например, специальные ремкомплекты для коробок могут поставляться в США и не поставляться в Россию. Соответственно, приходится заказывать запчасти через Америку, что опять-таки влияет на стоимость и срок ремонта.
YURRaVS › Блог › Как проверить коробку-автомат при покупке подержанного автомобиля.
Решившись на покупку подержанного автомобиля с автоматической коробкой переключения передач, проверке ее исправности следует уделить особое внимание.Знакомство с историей автомобиля
До начала осмотра и проверки коробки-автомата желательно ознакомиться с биографией машины. На то, что ее владелец выложит вам всю подноготную, особой надежды нет, между тем, кое-что узнать все же удастся.
Необходимо выяснить, не бывал ли автомобиль в крупной аварии и не выполнялся ли ремонт коробки переключения передач.
Дело в том, что ресурс любой АКПП очень редко превышает 300 тыс. км
, следовательно, если возраст машины составляет более 15 лет, определенные ремонтные работы, начиная от замены масла до капитального ремонта, неизбежно выполнялись. Вопрос лишь в том, насколько высокой была квалификация этого мастера?
Если хозяин автомобиля выполнял ремонт коробки-автомата на специализированном СТО, у него обязательно сохранится документ о квалифицированном обслуживании АКПП. В случае ремонта коробки мастером на все руки и специалистом широкого профиля из соседнего гаражного кооператива, от покупки такого автомобиля лучше отказаться.
Обратите внимание на наличие фаркопа у машины. Буксировка прицепа никогда еще не шла на пользу автомобилям с коробкой-автоматом, поэтому наличие прицепного устройства прямо укажет на то, что АКПП работала с перегрузками
Неправильная буксировка машины с помощью троса способна существенно сократить срок службы ее коробки, поэтому сначала поинтересуйтесь у хозяина, не приходилось ли буксировать автомобиль на тросе, а затемне поленитесь и убедитесь сами в отсутствии следов на буксировочных проушинах машины. Вытащив из коробки щуп, необходимо капнуть несколько капель масла на чистый белый лист бумаги и внимательно рассмотреть его.
Цвет нового масла – красный, вряд ли он окажется таким в вашем случае, скорее всего масло из АКПП окажется красно-коричневым или коричневым, но оно обязательно должно быть полупрозрачным.
Если же оно темно-коричневое или даже черного цвета, густое и непрозрачное, значит и масло, и детали коробки порядком изношены.
Состояние АКПП можно определить и по запаху его масла.
Резкий неприятный запах горения засвидетельствует подгорание фрикционов или неоднократный перегрев, а запах протухшей рыбы укажет на слишком долгий срок его эксплуатации и необходимость замены новым трансмиссионным маслом. Не забудьте проверить уровень масла в коробке, двигатель при этом должен работать на минимальных холостых оборотах. В случае недостаточного уровня трансмиссионного масла, попытайтесь найти места его утечки, внимательно осмотрев коробку снизу.
При проведении пробного заезда обратите внимание на отсутствие в работе коробки передач посторонних звуков, скрежета и стуков. Запустите двигатель, нажмите педаль тормоза, переведите рычаг в положение «D» и отпустите педаль тормоза
Передача должна включиться мягко и незамедлительно, без пробуксовки и задержки. Машина начнет движение вперед
Запустите двигатель, нажмите педаль тормоза, переведите рычаг в положение «D» и отпустите педаль тормоза. Передача должна включиться мягко и незамедлительно, без пробуксовки и задержки. Машина начнет движение вперед.
Проверьте работу АКПП, разогнав автомобиль до 80 км/ч и сосчитав, сколько переключений выполнит коробка-автомат. Их должно быть три: с первой на вторую, со второй на третью и с третьей на четвертую. Определить переключение механизмов АКПП несложно по падению количества оборотов двигателя. Аналогичным образом следует проверить и заднюю передачу, переведя после полной остановки машины рычаг коробки в положение «R». Движение назад должно начаться незамедлительно, плавно и без пробуксовок.
Источник
Проблемы, которые могут быть обнаружены при диагностике
Во время диагностики водитель может обнаружить несколько распространенных проблем. Из-за них у владельца авто возникают трудности в управлении транспортом. Рассмотрим, что стоит предпринять, и в каких случаях нужно это делать.
Поломки АКПП и их решения описаны ниже:
В результате проверки выяснилось, что неисправны соленоиды
Нередко диагностика по компьютеру указывает на «соленоид В» как на причину неполадок. Чаще всего это является только указанием места, в котором надо найти неисправность. В этом случае требуется промывка, но иногда надо прозвонить соленоиды. Зачастую промывка соленоидов – верное решение проблемы.
Сама проблема может быть поделена на две части – электрическую и механическую. Некоторые автоматы требуют очень частой замены соленоидов, к примеру, DP0. Однако это продлит жизнь автомата только на несколько месяцев, поскольку втулки и иные узлы уже достаточно износились.
Проблемы с маслом
Подобная проблема появилась после того, как Мерседес попытался угнаться за свойствами механических КПП. Компания внедрила жесткое действие фрикционов. Теперь 5-6 ступенчатые коробки ломаются по такому сценарию: масло загрязняется из-за того, что пыль не задерживается фильтрами и оседает в труднодоступных уголках клапанов гидроблока. В результате этого клапаны заклинивают, и масло не подвергается достаточному давлению.
Подтекает масло — еще одна проблема. Если неисправна автоматическая коробка передач, масло вытекает из-под уплотнителей. Следовательно, владелец машины должен регулярно осматривать состояние, в котором пребывает коробка. Если что, придется попросить профессионала сменить уплотнители и масло.
Клапаны-плунжеры гидроблока поедают гидроплиту и так же не могут пропустить масло. Надо отремонтировать гидроблоки и плунжер (в помощь – Соннакс) или заменить гидроблок. При замене соленоидов обязательно сменить кольца и втулки, иначе соленоиды быстро состарятся.

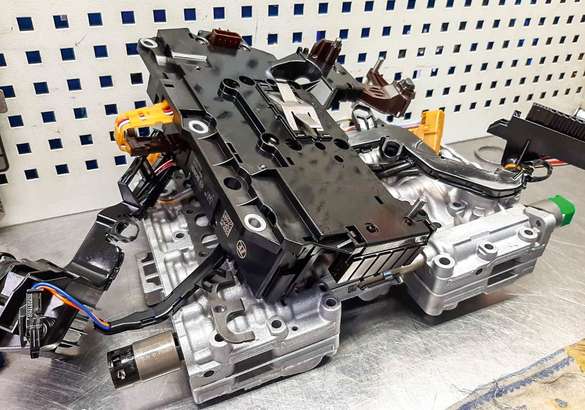

Проблемы гидроблока
Нынешние гидроблоки так тонко настроены, что в скором времени приходят в негодность, засоряясь грязью. Почти все блоки при ремонте перебираются, прочищаются, смене также подлежат расходники. Компьютер может диагностировать неполадки в главных деталях блока. Если не работает хоть один клапан, произойдет следующее: возникнет недостаточное давление и проскальзывающие фрикционы, появятся удары при смене передач. Часто АКПП ремонтируют локально, делают разбор и чистку гидроблока. Если процедура бесполезна — придётся ремонтировать целый агрегат.
Кулисы рычага
В коробках с автоматикой, которые были созданы по старому образцу, часто приходят в негодность кулиса рычага АКПП. В результате этого не получается изменить режимы, по которым работают трансмиссии. Ремонт состоит из замены селектора и кулисы специальной коробки, которая совершает передачи. Поломки связаны с затрудненным движением селектора. В конце концов, прекращается движение рычага и приходится ремонтировать АКПП. У некоторых типов автоматических трансмиссий можно не демонтировать коробки и, следовательно, провести ремонт в более простом варианте.
Блок управления
В некоторых ситуациях бывают проблемы с этой деталью. Блок иногда неверно набирает обороты или мешает трансмиссии. Устранить поломки можно, заменив блоки и шлейфы, которые входят в состав блока управления.
Здесь были перечислены наиболее типичные случаи. Но помимо них есть и другие, которые встречаются иногда чаще, иногда реже, но все же имеют место в повседневной жизни.
Смена процессора на новый
Кстати, признаки сгоревшего процессора на магнитоле немногим отличаются от тех, что наблюдаются на ПК. Устройство отказывается функционировать, а при его разборке вы видите оплавленный, почерневший сокет. Также может быть и характерный запах гари.
А мы возвращаемся к компьютеру. Вы видите все признаки сгоревшего процессора на ПК, уверены в неисправности компонента. Выход из ситуации один — приобретение нового устройства:
- Перед покупкой замены обязательно вооружитесь характеристиками сломанного устройства.
- Новый процессор обязательно должен быть совместим с вашей материнской платой. Как это узнать? Зайдите на сайт изготовителя “материнки”, найдите свою модель. Как правило, производитель помещает к изделию таблицу совместимости. Исходя из этих данных, нужно выбирать новый процессор.
- Устройство приобретено. Что делать дальше? У вас два пути: доверить замену квалифицированным специалистам сервисного центра или же произвести все работы самостоятельно.
Если вы избрали второй вариант, то приглашаем следовать по инструкции дальше:
Перед началом работ обязательно выключите компьютер, отсоедините его розетки.
Откройте боковую крышку системного блока. Процессор располагается в системе под радиатором кулера.
Для замены нужно снять с устройства кулер. Обычно его защелки легко снимаются
Лишь для некоторых моделей требуется предварительно вытащить из корпуса материнскую плату.
После того как вы застегнули защелки-фиксаторы, осторожно отсоедините процессор от кулера. В некоторых случаях компоненты могут прилипнуть друг другу
Тогда вам будет нужно легонько повернуть кулер вокруг оси, чтобы сдвинуть его с места.
Далее открываем фиксирующую защелку сокета, чтобы достать старый испорченный процессор.
Замену произвести просто: на место неисправного установите новый
Затем не забудьте защелкнуть скобу-фиксатор.
При проведении замены важно соблюдать осторожность во всех действиях. По окончании процедуры убедитесь, что процессор находится в сокете в правильном положении, в соответствии с имеющимися выступами-ключами.
На верхнюю крышку процессора обязательно нанесите тонким слоем термопасту
Аккуратно распределите вещество по поверхности.
С нижней поверхности кулера обязательно удалите слой старой термопасты. Для очистки лучше всего использовать ветошь либо мягкую бумагу.
Установите кулер в системном блоке. Проследите, чтобы все его фиксаторы были защелкнуты до конца, а устройство плотно и надежно закреплено. Сам кулер должен плотно прилегать к процессору.
Заключительный шаг: закройте корпус системного блока, включите устройство, чтобы проверить работоспособность вновь установленного процессора.
Уровни диагностики
Диагностировать неполадки в своем автомобиле — занятие непростое. Неизвестно, до каких пор коробку придется разбирать. В лучшем случае, процедура проходит быстро.
Уровни диагностики бывают следующими:
Быстрая – услышать.
Если требуется устранить небольшую неисправность, например, избавить датчик от загрязнения маслом, посмотреть шлейф, проверить соленоиды, то это чаще диагностируется бесплатно.
Тактильная – потрогать.
Здесь уже поможет осмотр электрической цепи. Иногда снимается поддон. Порой проверяется давление, функциональность электрической проводки, снимаются коды. Самолечение – долить или заменить масло.
Разбор
Когда режим явно аварийный или иная серьезная неполадка, надо разобрать машину. Конечно, придется потратиться, но самостоятельно это сделать очень сложно.
Итак, иногда, чтобы выявить неисправности коробки АКПП, надо показать свою машину специалисту. Самолечение может повредить или продлить жизнь АКПП только на несколько месяцев. Но в некоторых случаях можно самостоятельно установить причину неполадок.
Как проверить исправность АКПП при первичном осмотре
Сразу отметим, проверка коробки автомат является важнейшим этапом при подборе подержанного автомобиля. Частой и распространенной ошибкой является проверка только двигателя на машине б/у, оценка состояния кузова, выявление скрытых повреждений после ДТП и т.д. При этом трансмиссии по тем или иным причинам не уделяется должного внимания.
Важно понимать, что при покупке машины с пробегом, АКПП нужно тщательно проверить. Дело в том, что ремонт коробки автомат может оказаться дороже, чем капремонт ДВС или некоторые виды кузовных работ
Само собой, можно на каждой приглянувшейся машине сразу отправляться на СТО для диагностики, однако в этом случае потери времени и расходы на подбор подходящего варианта значительно возрастут. По этой причине нужно знать, как проверить коробку автомат прямо на месте. Итак, поехали!
На что обратить внимание при беседе с продавцом
Прежде всего, на срок службы АКПП сильно влияет качество обслуживания и особенности эксплуатации. Простыми словами, нужно понять, как предыдущий владелец обслуживал автомат. Следует задать несколько основных вопросов:
- была ли коробка в ремонте (если да, почему и на каком пробеге, что ремонтировалось/менялось, где восстанавливалась АКПП, есть ли гарантия на работы);
- когда обычно проводилась и когда была последняя замена масла в коробке автомат, а также по какой причине (по регламенту и по пробегу, по состоянию смазки или по другой необходимости);
- какой способ был применен для замены масла в АКПП (замена со снятием поддона, частичная замена (освежение), аппаратная замена);
- какую жидкость ATF заливали в коробку (оригинал или аналоги);
- производилась ли замена фильтра АКПП и т.д.
Также важно попросить продавца фактически подтвердить ту информацию, которую он предоставляет (наличие сервисной книги с отметками, заказ-наряды, акты выполненных работ, чеки и т.д.). В случаях, когда пробег у авто не большой (например, машина с «классическим» автоматом и реальным пробегом 120-130 тыс.км.), а также АКПП не ремонтировалась и комплексно обслуживалась каждые 50-60 тыс
км., тогда вероятность исправного состояния трансмиссии достаточно высокая
В случаях, когда пробег у авто не большой (например, машина с «классическим» автоматом и реальным пробегом 120-130 тыс.км.), а также АКПП не ремонтировалась и комплексно обслуживалась каждые 50-60 тыс. км., тогда вероятность исправного состояния трансмиссии достаточно высокая.
Главное, чтобы использовались оригинальные трансмиссионные жидкости или высококачественные аналоги, а также регулярно менялся фильтр АКПП. В этом случае коробка волне может находиться в хорошем состоянии и иметь приемлемый остаточный ресурс (около 40-50%).
Однако если продавец наездил 80-90 тыс. км. и только что сменил масло перед продажей (масло на щупе чистое и прозрачное), или же масло не менялось и владелец утверждает, что автомат не обслуживаемый, тогда это повод для серьезной проверки АКПП на конкретном авто, обоснованного торга или полного отказа от покупки.
Еще добавим, что нужно задавать вопрос касательно того, как эксплуатировался автомобиль
Самому следует отдельно обращать внимание на косвенные признаки, указывающие на тяжелую эксплуатацию. Например, пробег или возраст у машины небольшой, обслуживался данный автомобиль регулярно, однако имеется фаркоп или следы от него, вызывает нарекания общее состояние кузова, ходовой части и т.д
Вполне возможно, что такой автомобиль эксплуатировался не по назначению, активно использовался в такси, для перевозки грузов, буксировки прицепа, ездил только по грунтовым дорогам, в горной или пересеченной местности и т.д. Как правило, явные или скрытые следы активной и агрессивной эксплуатации достоверно укажут на то, что у машины была «тяжелая» жизнь.
Ремонт механизма переключения передач
Дефектами деталей механизма переключения передач являются:
- погнутость или износ вилок;
- износ ползунов;
- износ замков и стопоров;
- износ рычага переключения передач.
Эти дефекты вызывают самопроизвольное выключение передач, одновременное включение двух передач, неполное зацепление шестерен и выход рычага из гнезда вилок.
При разборке механизма переключения коробки передач необходимо:
- расшплинтовать и вывернуть болты крепления вилок;
- вынуть ползун первой и второй передач, а также замок и стопор (остальные ползуны должны находиться в нейтральном положении);
- удалить ползун заднего хода, стопор и замок;
- вынуть ползун третьей и четвертой передач и его стопор;
- отвернуть колпак или стопорный болт крышки и вынуть рычаг с пружиной вверх (автомобиль ГАЗ-51) или вниз (автомобиль ЗИС-150).
Погнутость вилки определяют на проверочной плите, а правят ее в холодном состоянии под прессом. После правки и вторичной проверки вилку тщательно осматривают и при обнаружении трещин заменяют новой.
Изношенные щечки вилки (охватывающие каретку шестерни) и гнездо для шарового конца рычага переключения передач восстанавливают, наплавляя металл сваркой. Наплавленные места обрабатывают на фрезерном станке.
Изношенные выемки на ползунах под стопоры и замки исправляют абразивным бруском. При этом необходимо следить, чтобы не был смещен центр выемки.
Изношенные шарики стопоров и замков, а также ослабевшие пружины заменяют.
Особенности ремонта вариаторов
Как бы ни доказывали производители автомобилей, что современные вариаторные системы по надежности давно не чета коробкам первых поколений, сотрудники сервисного центра ZF-Expert констатируют, что все опасения, которые испытывают потенциальные и реальные владельцы автомобилей с такой трансмиссией, увы, оправданны.
Аксиомой является тот факт, что ремонт вариатора всегда дороже классического гидромеханического «автомата». Несмотря на то что вариатор чисто технически проще «автомата» и на самом деле в нем нечего ремонтировать — железные конусы с задирами не протачиваются, а наборный ремень (цепь) не перенабирается, — все это подлежит исключительно замене, и стоит такая замена очень больших денег. Единственное, что можно отремонтировать, — гидроблок.

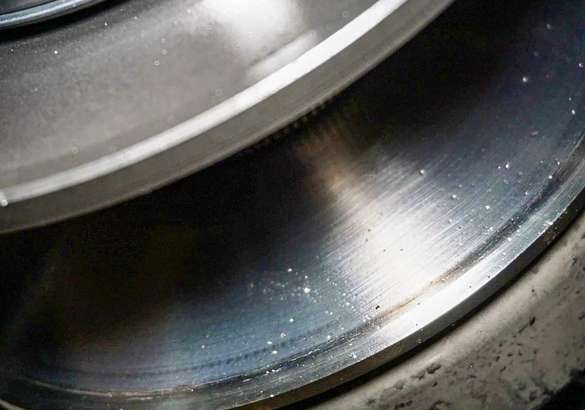

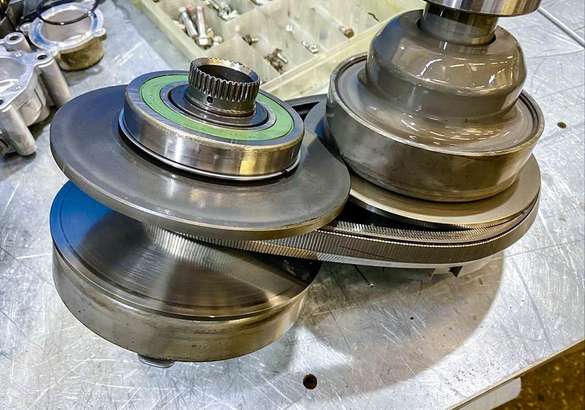

Пример повреждения конусов вариатора
Основная проблема вариаторов — разрушение поверхностного слоя конусов по самым разным причинам, что мгновенно приводит к возникновению металлической пыли, забивающей и разрушающей все остальное. Небольшие вариаторы часто страдают из-за слабых подшипников, что приводит к появлению отложений, которые забивают насос и клапанный регулятор, — в результате падает давление, начинается продергивание и повреждаются конусы.
Самое интересное, что прогресса пока не наблюдается. Даже с относительно новыми коробками случаются те же самые проблемы, что и в предыдущих поколениях, разве что теперь они проявляются не так быстро.
Проблемы сцепления
В «роботах» используется сцепление «мокрого» или «сухого» типа.
Мокрым сцепление называется из-за наличия в нём жидкости, оно находится в масляной среде. Такой тип сцепления считается более надежным. В процессе работы сцепления образуется мусор, состоящий из частиц фрикционных накладок ведущего диска и металлических частиц износа. Этот мусор может забить фильтр, попасть в блок управления КПП и мехатроник, что приведёт к выходу из строя соленоидов. Чем мощнее авто, тем больше коробка передач подвержена этому риску из-за большей нагрузки на сцепление. Поэтому к жидкости в «роботах» с мокрым сцеплением нужно относиться очень ответственно, и менять её вместе с внешним фильтром не реже 50 тыс. км.

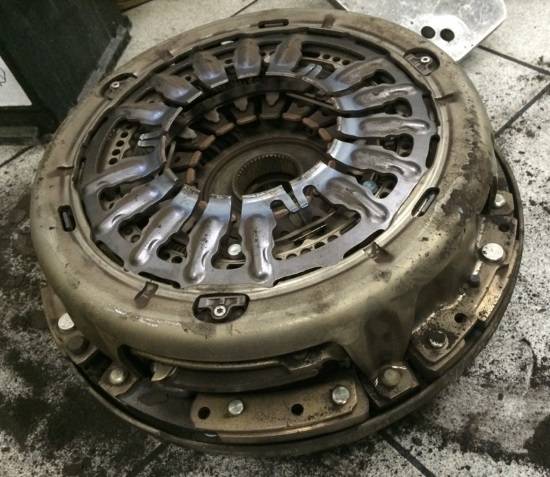

Вот такая грязь сыпется из старого сцепления
Сухой тип является более конкурентным, так как из-за отсутствия в нём жидкости упрощается конструкция сцепления, но при этом у него выше КПД. Коробка передач со сцеплением такого типа обходится ещё и дешевле. Минус их в том, что при движении в пробках или рваных режимах езды, которые сопровождаются постоянным переключением передач, происходит перегревание «робота», что влияет на блок мехатроники. Это может привести к его выходу из строя уже к 40 тыс. км, или даже всего сцепления. На таких КПП стоит придерживаться спокойного режима движения, и она будет служить гораздо дольше.
Коротко о коробках предач
Коробки передач у автотранспорта бывают разные:
- Механическая (МКПП);
- Вариаторная (ВКПП, СУТ);
- Роботизированная (РКПП);
- Автоматизированная (гидромеханическая) (АКПП).
АКПП так же как и РКПП освобождает водителя от необходимости постоянно переключать скорости и принцип работы тут вот какой: водитель устанавливает селектор (рычаг) переключения передач в нужное положение и далее все переходы между скоростями в выбранном диапазоне происходят автоматически.
Положений селектора на современных АКПП несколько, и они могут различаться на разных марках/моделях. Но основные режимы обычно следующие:
- Режим парковки (Р);
- Задняя передача (R );
- Нейтральный режим (N);
- Режим движения вперед (D);
- Пониженная передача (L).
АКПП отличается очень плавным переключением скоростей. Она удобна, но, в то же время, это весьма сложное и очень уязвимое устройство, правильно отремонтировать которое сможет далеко не каждый автослесарь.
Мало того, ремонтировать их вообще не любят, т. к. за примерно то же время и с меньшими хлопотами мастер может поработать с несколькими обычными редукторами, за большую совокупную оплату. Поэтому на СТО обычно стараются склонить автовладельцев именно к замене АКПП, а не к ее ремонту.
