Проверка аккумулятора нагрузочной вилкой – тонкости процедуры

Конструктивные особенности, разновидности приборов

Электрические нагрузочные вилки предназначены для проверки состояния аккумуляторных батарей, а также выполняют тестирование электрогенератора и других компонентов бортовых электросетей.

Стандартный прибор представляет несложную конструкцию, в частности, нагрузочный резистор с высокой мощностью, в котором имеется вольтметр и два щупа. Один из щупов размещается в цельнометаллическом корпусе. Стальной штырь подключается к вольтметру в месте минусового выхода, который расположен на тыльной стороне. Толстый провод выходит от плюса устройства, а зажим находится также на тыльной поверхности. С его помощью подсоединяется нагрузочная вилка к клеммам и две гайки, к которым выполняется подсоединение нагрузочного сопротивления.

Это одни из простейших приборов, которые справляются с быстрой проверкой технического состояния аккумулятора автомобиля.

Нагрузочная вилка позволяет провести ряд измерений:

  • напряжение на клеммах батареи под рабочими нагрузками и без них;
  • выходное напряжение электрического генератора;
  • способность удерживания заряда;
  • техническое состояние батареи, наличие замыканий, сульфитация пластин;
  • время рабочего ресурса.

Она считается эффективным прибором проверки, позволяющим провести быстрое оценивание состояния аккумулятора и принять решение о его ремонте, дальнейшей эксплуатации или полной замене. Она по праву занимает лидирующие позиции среди инструментов и автомобильных приборов-помощников владельцев автомобилей, систематически диагностирующих все системы и функции четырехколесного друга. Регулярная проверка придает уверенности в завтрашнем дне, благодаря тому, что аккумуляторная батарея не подведет в дороге.

В настоящее время существуют несколько разновидностей приспособлений для проверки АКБ, позволяющих выполнить самостоятельный анализ отдельных компонентов электроцепей транспортных средств. К распространенным моделям относятся ВН-1, НВ-01, разработанные для аккумуляторов емкостью 190 А/ч и напряжением 12 В. Вторая модель считается более совершенной, позволяет проводить измерения с точностью в 2,5%, обладает диапазоном измерения напряжений 0-15 В, широким диапазоном температур и другими характеристиками.

Это интересно: Рейтинг лучших телефонов с большой ёмкостью аккумулятора

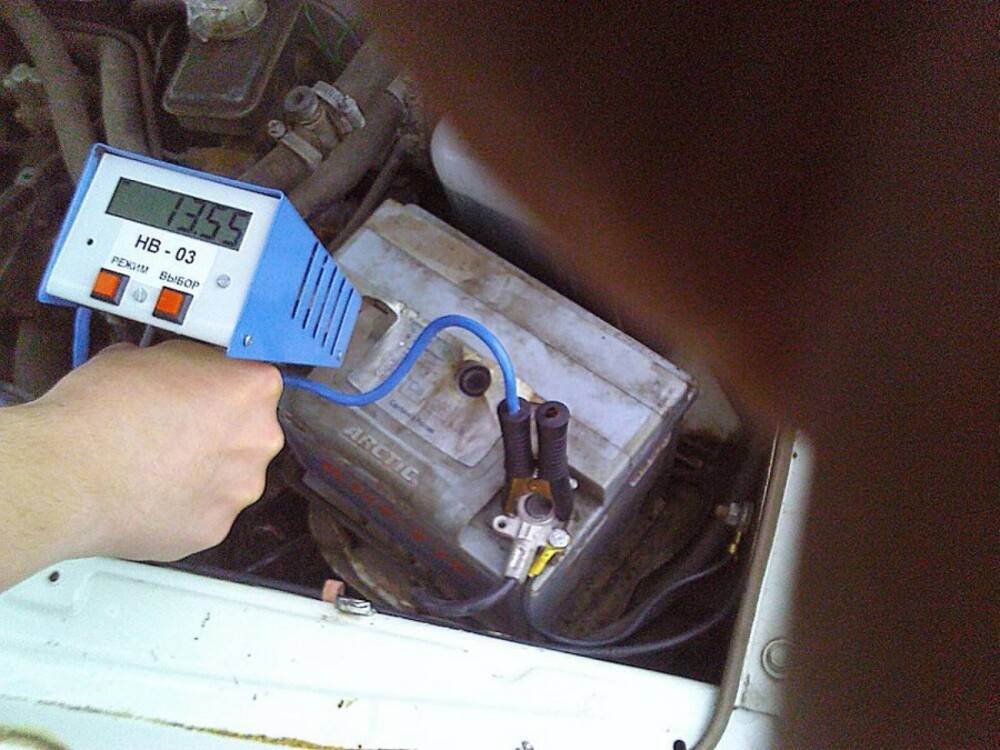

Большой популярностью пользуются модели НВ-02, НВ-03. Существенным плюсом НВ-03 являются такие важные характеристики, как точные проведения измерений, достигающие 0,5%, диапазон работы измерений напряжений 0-16 В, оснащение цифровой жидкокристаллической панелью и наличие кнопочных переключателей рабочих режимов.

Как самому сделать нагрузочную вилку

Еще один интересный вопрос, как сделать нагрузочную вилку для проверки аккумулятора своими руками? Изготовить ее можно из подручных средств. Главное правильно выстроить электрическую схему, проведя предварительные расчеты.

Один из самых простых способов изготовления:

  1. Шаг первый – находим спираль. Подойдет любая, хоть старая от сломанной электрической плиты. Либо купите новую.
  2. Шаг второй – сворачиваем спираль в 2-3 слоя. Итоговый показатель сопротивления должен быть равен 0,1-0,15 Ом. Не больше!
  3. Шаг третий – берем АКБ и лампочку, мощностью до 21 Вт. Соединяем их винтом или гайкой, либо припаиваем.
  4. Шаг четвертый – добавляем к цепи мультиметр, диапазон которого составляет 10 ампер.
  5. Шаг пятый – последовательно подключаем каждый элемент цепи.
  6. Шаг шестой – берем зажимы и выводим их на клеммы автоаккумуляторной батареи.
  7. Шаг седьмой – измеряем показания тока мультиметром.
  8. Шаг восьмой — убираем мультиметр и повторно считываем показания. Теперь нас интересует напряжение, выдаваемое спиралью.
  9. Шаг девятый – рассчитываем сопротивление по закону Ома.

После нам остается присоединить самодельную вилку к аккумулятору на пять секунд, вернув на место мультиметр. Снимаем показания. Сверяем их значения с таблицей, расположенной выше.

Другой простой способ:

  1. Берем размыкатель массы от любого старого автомобиля. Подойдут даже старые советские жигули.
  2. Находим 2 дополнительных резистора для вентилятора.
  3. Соединяем все в схему.
  4. Добавляем провода и зажимы для крепления к АКБ.

Саморучно конструируя нагрузочную вилку, помните о следующем:

  • не храните самодельную вилку рядом с АКБ;
  • используйте прочные зажимы, способные выдержать большое напряжение;
  • провода также должны быть толстыми;
  • крепко спаяйте элементы цепи;
  • правильно рассчитайте мощность, чтобы избежать чрезмерного нагрева;
  • не подсоединяйте самодельную вилку во время того, как батарея стоит на зарядке;
  • не применяйте устройство более 3-5 сек.

Увидеть наглядно всю последовательность шагов при проверке с участием механизма можно из видеообзора на портале YouTube

Как вы понимаете, не обязательно приобретать нагрузочную вилку. При желании ее можно сделать саморучно. Скорее всего все комплектующие вы отыщите у себя в гараже. Главное помните, какой бы механизм вы не использовали – самодельный или купленный в магазине, необходимо следить за показанием тока. Либо вся цепь может сгореть.

Как правильно использовать устройство?

Нагрузочная вилка годится для проверки аккумуляторных батарей на 12 Вт, а также для проверки аккумулятора повышенной емкости. В первом случае будет работать лишь одна нагрузочная пружинка, а во втором – две. Для проверки аккумуляторной батареи подобным устройством необходимо:

Провести замеры напряжения на клеммах без применения нагрузочных сопротивлений. Делать это необходимо примерно через 6 часов после того как был заглушен мотор.

Зажим, который соответствует «плюсу», подключается к соответственной клемме батареи, но при этом пружинку подключать не нужно.

Минусовым зажимом прикасаются к клемме со значением «минус», после чего смотрят, что показывает вольтметр (см. фото).

Так проверяется напряжение разомкнутой цепи аккумуляторной батареи. Полученные результаты сравниваются с данными, описанными в инструкции, после чего делается вывод о качестве заряженности аккумулятора.

Если батарея полностью заряжена, можно переходить к ее проверке под нагрузкой. Для этого к устройству подключают нужную нагрузку, после чего делают все то, что было описано выше.

Показания с прибора снимаются примерно на 5 секунде, после того как вилка была подключена.

Стоит отметить, что во время присоединения минусового зажима к минусовой клемме могут идти искры, но в этом нет ничего страшного. Пробки аккумуляторной батареи во время проверки обязательно должны быть завернуты. Сами зажимы могут нагреваться, поэтому после завершения измерений их брать голыми руками не стоит. Лучше дать им остыть несколько минут.

Отличным результатом считается показание вольтметра 9 Вт. Другие результаты могут свидетельствовать о том, что аккумулятор нужно либо зарядить, либо заменить новым. Так как подобный метод измерения осуществляет хоть небольшую, но нагрузку на аккумуляторную батарею, применять его рекомендуется не слишком часто.

Этапы создания

Перед тем как переходить к созданию нагрузочной вилки своими руками необходимо замерить напряжение одной полностью заряженной баночки аккумуляторной батареи. Также необходимо убедиться, что имеется доступ к каждой баночке по отдельности. В зависимости от полученного напряжения делается градуированная шкала, которая во время измерений будет показывать уровень заряда для конкретного прибора (см. видео). В инструкции к аккумуляторной батареи должны указываться минимальные и максимальные значения нагрузочного тока. Их также нужно учитывать.

Сопротивление нагрузочного элемента электрической цепи рассчитывается по формуле:

где R – это сопротивление (Ом), U –напряжение (В), а I – сила тока (А). Стоит отметить, что в представленную формулу нужно вписывать величины только для одной баночки, а не для всего аккумулятора.

Мощность элемента электрической цепи рассчитывается по формуле:

где Р – это мощность (Вт), U –напряжение (В), а I – сила тока (А).

Зажимы для нагрузочной вилки обязательно должны выдерживать большой ток, который будет через них проходить. К элементу электрической цепи их присоединяют своими руками при помощи проводов, которые также должны быть рассчитаны на большой ток. Все соединения обязательно должны хорошо спаиваться (см. фото), что также можно сделать самому с помощи сварочной аппарата. Далее к полученному устройству подключается вольтметр. Все элементы нагрузочной вилки для удобства использования можно разместить на негнущемся каркасе, можно с ручкой. При этом в качестве каркаса обязательно должны применяться материалы, которые не вспыхнут, если рядом будет открытый огонь, т.е. дерево уже не подойдет.

Нагрузочная вилка ни в коем случае не должна присоединяться к аккумуляторной батареи, которая в данный момент заряжается. Также ее нельзя хранить вблизи аккумулятором и других подобных приборов. После завершения работы с устройством необходимо обязательно тщательно проветривать помещение.

Полезные советы

Устройство нужно присоединять к каждой баночке по отдельности.

Важно правильно подобрать мощность тока, чтобы избежать порчи элементов. Элемент электрической цепи обычно представляет собой проволоки, соединенные с серединкой из керамики

Элемент электрической цепи обычно представляет собой проволоки, соединенные с серединкой из керамики.

Зажимы лучше всего сделать своими руками из нихрома или стали, как, например, на фото.

В устройстве можно применять как по одному контакту на клемму, так и по два контакта.

Аппарат, особенно тот, который удалось сделать своими руками, должен подключаться к батареи лишь на непродолжительно время. В ином случае могут возникнуть неполадки.

Видео: как проверить аккумулятор автомобиля

Сегодняшняя статья посвящена проверки аккумулятора автомобиля
.

В процессе эксплуатации автомобиля мы периодически сталкиваемся с вопросом как проверить аккумулятор. Обычно это происходит в двух случаях, при покупке нового аккумулятора и при возникновении проблем с аккумулятором уже в процессе эксплуатации.

Вот и я вам советую: не хотите проблем, особенно зимой, своевременно проверяйте аккумулятор на его работоспособность в качестве источника ЭДС для вашего автомобиля, так как в некоторых режимах работы АКБ может быстро прийти в негодность. Причиной этому являются частые недозаряды или перезаряды аккумулятора автомобиля.

Причиной недозаряда могут быть частые поездки на короткие расстояния, включения режима прогрева в зимнее время, а также неисправность регулятора напряжения генератора автомобиля. Вследствие этого возникает такое неприятное явление как сульфатация пластин аккумулятора. Явление плохое и это тема отдельной статьи, поэтому если не хотите пропустить подписывайтесь на новые выпуски журнала «ЭЛЕКТРОН» внизу статьи.

Теперь о перезаряде. Перезаряд может привести к осыпанию пластин, а если АКБ не обслуживаемый, то и к его механической деформации. А возникает перезаряд, если в результате неправильной работы регулятора напряжения на аккумулятор выдается завышенное напряжение с генератора, а так же в результате длительных и затяжных поездок на высоких оборотах двигателя.

Надеюсь, я вас убедил, что вопрос как проверить аккумулятор вы должны знать, дабы не привести свой АКБ в кусок свинца стоимостью в 300 рублей (в лучшем случае) и вовремя применять меры по увеличению срока службы аккумулятора.

В общем, процесс проверки аккумулятора я бы посоветовал проводить с выполнением следующих пунктов.

4. Измерение напряжения на аккумуляторе вольтметром или мультиметром

Итак, начнем.

Внешний осмотр аккумуляторной батареи я советую проводить при любом удобном случае, когда вы заглядываете под капот своего авто. Причины этого действия лежат на поверхность аккумулятора. А именно в процессе эксплуатации на поверхности аккумулятора накапливается грязь, влага, потеки электролита (испарение при кипении). Все это приводить к возникновению токов саморазряда АКБ. И если к этому добавить окисленные клеммы аккумулятора, а еще токи утечки на электронику автомобиля, то и получается если вовремя не подзарядить батарею, то возникнет глубокий разряд аккумулятора, а частые глубокие разряды прямая дорога к сульфатации пластин и уменьшению срока службы аккумулятора.

Убедиться в наличии саморазряда можно подключив один щуп вольтметра на клемму АКБ а другим провести по поверхности аккумулятор, при этом вольтметр покажет какое-то напряжение, соответствующе определенному току саморазряда батареи.

Обычно потеки электролита убираются раствором соды в воде (чайная ложка на стакан воды), что и понятно: электролит-кислота, раствор соды – щелочь (для того кто химию не помнит!).

Клеммы зачищаются мелкой наждачной бумагой и проверяется надежность их соединения с проводами и АКБ.

Ну и обратите внимания на корпус в целом. В случае плохого крепления аккумулятора, особенно в морозы, когда пластиковый корпус довольно хрупок, могут возникнуть трещины в корпусе.

Следующим этапом, после проверки и устранения саморазряда автомобильного аккумулятора необходимо произвести проверку уровня электролита в нем. Конечно, это касается только обслуживаемых аккумуляторных батарей.

Проверка уровня электролита производится специальной стеклянной уровнемерной трубкой, при этом уровень электролита должен быть в пределах 10-12 мм над пластинами АКБ.

Уровнемерная трубка это обычная стеклянная трубка с нанесенными на нее делениями в миллиметрах. Для того, что бы замерить уровень электролита необходимо трубку поместить в заливное отверстие АКБ до соприкосновения с сеткой сепаратора, верхний конец трубки зажать пальцем и вытащить трубку. Верхний уровень электролита в уровнемерной трубке будет соответствовать уровню электролита в аккумуляторе.

В основном заниженный уровень является следствием «выкипания» электролита, в этом случае уровень электролита доводится доливкой дистиллированной воды.

Доливка в аккумулятор непосредственно электролита производится только в том случае, когда вы уверены, что понижение уровня произошло вследствие разливания электролита из батареи.

Перед тем как приступить к дальнейшей проверки аккумулятора необходимо оценить степень его заряженности и дальнейшую проверку аккумулятора производить после полной зарядки.

Определить степень заряженности можно двумя способами: либо измерить плотность электролита в аккумуляторе, либо измерить напряжение на аккумуляторе.

Из-за чего может замкнуть банку аккумулятора

Если эксплуатируемый аккумулятор уже прослужил рекомендованный заводом-изготовителем период, то замыкание банки – это просто одна из причин «смерти» батареи. В новой батарее подобная неполадка случиться чаще всего из-за брака. При наличии чека на товар и действующего гарантийного периода можно обратиться в магазин, где был приобретён аккумулятор.

Замкнуть банку можно и в результате неправильной эксплуатации АКБ. Например, если он не было надёжно закреплено на штатном месте, но при этом автомобиль эксплуатировался на высокой скорости по бездорожью, то от постоянных ударов и тряски активная масса пластин может осыпаться, и произойдёт короткое замыкание.

Если аккумулятор уронили при переноске, то в этом случае могут повредиться внутренние элементы, из-за чего также закоротит одну или несколько секций

Боковые удары не менее опасны, поэтому следует проявлять максимальную осторожность, ведь кроме выхода из строя при разгерметизации корпуса может вытечь кислота

Чаще всего замыкание банок происходит из того, что не успевают вовремя заливать электролит. Ведь если он упадет слишком низко, то пластины оголятся и осыпятся. Случайно соединённых положительных контактов с массой, также могут проявляться в виде разрушения и осыпания пластин, что рано или поздно приведёт к короткому замыканию.

В зимнее время такая проблема может образоваться при хранении разряженного аккумулятора в неотапливаемом помещении или на улице. Замёрзший электролит с большим усилием сожмёт решётки, которые, не выдержав нагрузки, полностью разрушатся. Осыпавшийся или смещённый металл вызовет короткое замыкание.

Как правильно выбрать нагрузочную вилку?

Каждый автомобилист должен иметь описываемый аппарат у себя в наличии. При выборе нужно учитывать следующие характеристики:

  • вид вашей батареи;
  • конструкция вилки;
  • особенности применения.

Если у устройства 2 заостренные контакта – это для шестивольтовых АКБ. Для двенадцати вольтовой батареи, аппараты – имеют внешнее соединение банок.

Если выбирать между стрелочными и электронными, нужно учитывать возможности покупателя и тип деятельности самого прибора. Электронный немного дороже, но в них легче ориентироваться. Стрелочные отличаются надежностью с давних времен.

Главное, чтобы прибор приносил пользу, выполнял свое функциональное назначение, а выбор – это сугубо личное дело каждого автолюбителя.

Любой шофер должен иметь нагрузочную вилку, которую несложно приобрести, а если есть желание сделать самому, схема – легка, для изобретения своими руками. Выручать она будет постоянно. Вывод главный – агрегат поможет понять, насколько работоспособен АКБ, и будет ли толк в его постоянной зарядке.

Похожие новости:

  • Подбор свечей зажигания по марке авто, по VIN-коду
  • Прибор для проверки давления в топливной рампе
  • Характеристики и особенности эксплуатации аккумуляторной батареи
  • Диагностика и способы устранения неисправностей датчика массового…
  • Причины сильных вибраций двигателя при холостых оборотах
  • Регулировка схождения колес своими руками
  • Причины и решение проблемы скрежета тормозов автомобиля
  • Признаки и причины неисправности дроссельной заслонки

Инструкция по проверке

Наибольшую сложность у автовладельцев вызывает проверка аккумулятора нагрузочной вилкой.

Но здесь нет ничего сложного — достаточно следовать приведенной ниже инструкции:

Проверка без нагрузки.

Перед проведением измерений отсоедините аккумулятор от зарядного устройства или снимите клеммы машины.

С момента последней поездки должно пройти не меньше семи часов. Проверку АКБ лучше всего производить утром, после ночного простоя машины.

Убедитесь, что уровень электролита в аккумуляторе на достаточном уровне. В обратном случае стоит долить дистиллированной воды.

Нагрузочная вилка является переносным устройством, поэтому ей можно пользоваться без демонтажа аккумулятора с автомобиля.

Главное, чтобы АКБ не была холодной — оптимальная температура устройства от 20 градусов и выше. Если же она меньше, необходимо демонтировать источник питания и занести в тепло.

В процессе проверки пробки на АКБ должны быть закручены (если изделие является обслуживаемым).

Далее действуйте так:

Подключите положительный провод (с клеммой нагрузочной вилки) к «плюсу» проверяемого источника питания.
Подсоедините металлический штырь («минусовой» вывод) к отрицательному полюсу.
Обратите внимание на показатели, которые отражаются на табло вольтметра.

В процессе проверки стоит ориентироваться на следующие параметры прибора (измерения производятся на ХХ):

  • При напряжении 12,6-12,9 Вольт уровень заряда АКБ равен 100% (полный заряд).
  • 12,3-12,6 В — 75%.
  • 12,1-12,3 В — 50%.
  • 11,8-12,1 В — 25%.
  • 11,5-11.8 В — полный разряд.

Если проверка показала заряженность аккумулятора на 100 процентов, можно переходить к следующему этапу — проведению измерений под нагрузкой.

Проверка под нагрузкой.

Как отмечалось выше, к этой работе можно прибегать, если уровень напряжения на вольтметре составляет 12,6-12,9 Вольт.

Для начала необходимо прочесть инструкцию, где указаны подробные рекомендации производителя.

Нагрузка подключается с учетом информации в мануале, после чего коммутируется нагрузочная вилка.

Здесь алгоритм действий тот же, что и в прошлом случае. Учтите, что в момент прикосновения штыря вилки к «минусовому» полюсу появляется искрение из-за протекания большого тока в месте контакта.

В рассмотренной выше проверке время подключения нагрузочной вилки к аккумулятору не имеет значения. Здесь же этот нюанс важен.

В случае измерения под нагрузкой параметры должны сниматься на 5-ой секунде проверки, после чего вилка сразу отключается.

Удерживание измерительного прибора в подключенном состоянии больше пяти секунд запрещено.

В процессе измерения на приборе нагрузочной вилки высвечивается напряжение, по которому можно делать вывод об исправности и уровне заряда источника питания.

В случае, когда напряжение больше 9 Вольт, можно говорить об исправности источника питания. Если этот параметр меньше, стоит еще раз выполнить проверку. При неудовлетворительных результатах можно делать вывод выходе АКБ из строя.

Если аккумулятор разряжен не полностью, с помощью нагрузочной вилки можно определить уровень заряда источника питания:

  • Если напряжение выше 10,2 Вольт, это говорит о максимальном заряде батареи;
  • При 9,6 Вольта АКБ заряжена на 75%;
  • 9,0 В — 50%;
  • 8,4 В — 25%;
  • Если напряжение меньше 7,8 В, аккумулятор полностью разряжен.

После проверки под нагрузкой необходимо провести первое испытание. Если в этом случае напряжение не возвращается до уровня 12,4-12,7 Вольт, имеет место проблема с одной или несколькими банками аккумулятора.

Злоупотреблять проверкой АКБ под нагрузкой не стоит, ведь частый разряд под большим током приводит к снижению ресурса изделия.

В процессе измерения запрещено прикасаться к металлическому штырю, ведь под действием высоких токов он сильно нагревается.

После каждого последующего измерения стоит делать паузу 3-5 минут для остывания штыря.

Купить нагрузочную вилку можно в магазине или сделать своими руками. При этом каждый автовладелец должен иметь такое изделие у себя в гараже, ведь переоценить его возможности и пользу невозможно.

Инструкция по проверке

Наибольшую сложность у автовладельцев вызывает проверка аккумулятора нагрузочной вилкой.

Но здесь нет ничего сложного — достаточно следовать приведенной ниже инструкции:

Проверка без нагрузки.

Перед проведением измерений отсоедините аккумулятор от зарядного устройства или снимите клеммы машины.

С момента последней поездки должно пройти не меньше семи часов. Проверку АКБ лучше всего производить утром, после ночного простоя машины.

Убедитесь, что уровень электролита в аккумуляторе на достаточном уровне. В обратном случае стоит долить дистиллированной воды.

Нагрузочная вилка является переносным устройством, поэтому ей можно пользоваться без демонтажа аккумулятора с автомобиля.

Главное, чтобы АКБ не была холодной — оптимальная температура устройства от 20 градусов и выше. Если же она меньше, необходимо демонтировать источник питания и занести в тепло.

В процессе проверки пробки на АКБ должны быть закручены (если изделие является обслуживаемым).

Далее действуйте так:

Подключите положительный провод (с клеммой нагрузочной вилки) к «плюсу» проверяемого источника питания.
Подсоедините металлический штырь («минусовой» вывод) к отрицательному полюсу.
Обратите внимание на показатели, которые отражаются на табло вольтметра.

В процессе проверки стоит ориентироваться на следующие параметры прибора (измерения производятся на ХХ):

  • При напряжении 12,6-12,9 Вольт уровень заряда АКБ равен 100% (полный заряд).
  • 12,3-12,6 В — 75%.
  • 12,1-12,3 В — 50%.
  • 11,8-12,1 В — 25%.
  • 11,5-11.8 В — полный разряд.

Если проверка показала заряженность аккумулятора на 100 процентов, можно переходить к следующему этапу — проведению измерений под нагрузкой.

Таблица.

Проверка под нагрузкой.

Как отмечалось выше, к этой работе можно прибегать, если уровень напряжения на вольтметре составляет 12,6-12,9 Вольт.

Для начала необходимо прочесть инструкцию, где указаны подробные рекомендации производителя.

Нагрузка подключается с учетом информации в мануале, после чего коммутируется нагрузочная вилка.

Здесь алгоритм действий тот же, что и в прошлом случае. Учтите, что в момент прикосновения штыря вилки к «минусовому» полюсу появляется искрение из-за протекания большого тока в месте контакта.

В рассмотренной выше проверке время подключения нагрузочной вилки к аккумулятору не имеет значения. Здесь же этот нюанс важен.

В случае измерения под нагрузкой параметры должны сниматься на 5-ой секунде проверки, после чего вилка сразу отключается.

Удерживание измерительного прибора в подключенном состоянии больше пяти секунд запрещено.

В процессе измерения на приборе нагрузочной вилки высвечивается напряжение, по которому можно делать вывод об исправности и уровне заряда источника питания.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Что делать если в аккумуляторе замерз электролит

В случае, когда напряжение больше 9 Вольт, можно говорить об исправности источника питания. Если этот параметр меньше, стоит еще раз выполнить проверку. При неудовлетворительных результатах можно делать вывод выходе АКБ из строя.

Если аккумулятор разряжен не полностью, с помощью нагрузочной вилки можно определить уровень заряда источника питания:

  • Если напряжение выше 10,2 Вольт, это говорит о максимальном заряде батареи;
  • При 9,6 Вольта АКБ заряжена на 75%;
  • 9,0 В — 50%;
  • 8,4 В — 25%;
  • Если напряжение меньше 7,8 В, аккумулятор полностью разряжен.

После проверки под нагрузкой необходимо провести первое испытание. Если в этом случае напряжение не возвращается до уровня 12,4-12,7 Вольт, имеет место проблема с одной или несколькими банками аккумулятора.

Таблица.

Злоупотреблять проверкой АКБ под нагрузкой не стоит, ведь частый разряд под большим током приводит к снижению ресурса изделия.

В процессе измерения запрещено прикасаться к металлическому штырю, ведь под действием высоких токов он сильно нагревается.

После каждого последующего измерения стоит делать паузу 3-5 минут для остывания штыря.

Купить нагрузочную вилку можно в магазине или сделать своими руками. При этом каждый автовладелец должен иметь такое изделие у себя в гараже, ведь переоценить его возможности и пользу невозможно.

Проверка аккумулятора под нагрузкой

В тех случаях, когда заряд батареи составляет 100 % (вольтаж 12,6–12,9), можно начинать операцию обследования АКБ под нагрузкой. Выполняется она по ранее описанной схеме. Нюанс проведения замеров заключается в том, что вилку оставляют подключенной ровно на пять секунд, а затем (как раз на пятой секунде) записывают величину, которую показывает вольтметр

Обратите внимание – при выполнении замеров нужно завернуть пробки аккумуляторной батареи

Идеальным показателем вольтметра при такой проверке специалисты называют величину 9 вольт. Он говорит водителю об отличном состоянии аккумулятора. Если прибор показывает другие значения, требуется заменить АКБ либо выполнить ее зарядку с проведением контрольного замера.

Нагрузочную вилку следует использовать только при условии температуры воздуха от +15 до +25 градусов. Если батарея будет холодной, особенно если проводить замеры зимой, нагрузочная вилка может ее сильно разрядить, что приведет к глубокому разряду

Важно учитывать, что если при проведении проверки прибор показывает постоянное снижение напряжения, значит АКБ неисправна. В идеале напряжения должно сначала опуститься, а затем подняться

Особенности осуществления измерений под нагрузкой:

Орион НВ-03

С помощью данного устройства можно определить степень заряженности и исправность 12-ти вольтовых АКБ, а также проверить генератор и оборудование бортовой сети.

Конструктивно устройство выполнено аналогично предыдущей модели, за исключением цифрового вольтметра (жидкокристаллического дисплея).

При хранении устройство находится в «спящем режиме». Чтобы вывести его из спячки, можно нажать на кнопку «Режим» или «Выбор» на лицевой панели или прикоснуться щупом к любому токоотводу аккумулятора.

Устройство имеет несколько основных режимов:

  • — обычный вольтметр;
  • — измерение напряжения АКБ с нагрузкой;
  • — режим просмотра результатов предыдущих измерений («ЛОГ»);
  • — сохранение результатов проведенных измерений;
  • — просмотр сохраненных результатов;
  • — измерение ёмкости батарей;
  • — режим установки временного предела замеров.

Особенности конструкции

В отличие от предыдущих моделей применяется цифровой вольтметр.

Добавлена возможность определения степени заряда АКБ и возможность устанавливать время измерения.

Органы управления:

  • Цифровой жидкокристаллический дисплей.
  • Кнопка . С помощью этой кнопки осуществляется навигация между режимами и выход из режимов установки.
  • Кнопка — переход от названия режима к числовым величинам измерений, изменение числовых величин в режимах установок.

Порядок применения нагрузочной вилки в качестве измерителя напряжения (вольтметра)

Нажатием кнопки выбираем режим .

Чтобы отключить нагрузочные спирали, необходимо открутить обе гайки справа и слева от щупа.

— подсоединить «крокодил» к массе автомобиля или к минусовому токоотводу аккумуляторной батареи.

— измерить напряжение в любой точке автомобиля. Если длины провода не хватает, то можно его удлинить.

Тестирование аккумуляторной батареи

Для начала необходимо измерить напряжение разомкнутой цепи. Для этого подсоединяем черный зажим — «крокодил» к минусовой клемме батареи.

Откручиваем обе гайки (отключаем нагрузку) и накалываем щуп на плюсовую клемму АКБ. Фиксируем показания цифрового вольтметра.

Затем тестируем аккумулятор под нагрузкой.

Если тестируемый аккумулятор имеет ёмкость до 100 А/ч, то закручиваем одну гайку (подключаем одну спираль нагрузки).

Если аккумулятор от грузового автомобиля (ёмкость выше 100 А/ч), то закручиванием второй гайки подключаем еще одну спираль.

Измеряем напряжение аккумулятора под нагрузкой. Накалываем щуп на плюсовую клемму аккумулятора.

Измерение начинается автоматически. В конце измерения раздастся звуковой сигнал .

Режим просмотра результатов предыдущих измерений

При выборе данного режима можно просмотреть результаты проведенных измерений, для чего необходимо нажать кнопку и выбрать режим .

На дисплее отобразится числовое значение измерения .

Чтобы сохранить результаты проведенных измерений, необходимо нажать кнопку и выбрать .

Длительно нажимаем кнопку . На дисплее кратковременно появится значок .

Значения будут сохранены.

Определение ёмкости аккумуляторной батареи

С помощью кнопки выбираем режим «Заряд». На дисплее высвечивается .

Через 3-5 секунд отобразится цифровое значение степени заряженности батареи (в процентах).

Как установить время измерения

Чтобы войти в режим установки времени, необходимо одновременно нажать кнопки и . На дисплее высветится , а затем числовое значение. С помощью кнопки устанавливаем необходимое значение в секундах от 1 до 9.

Для тестирования АКБ ёмкостью до 100 А/ч устанавливают значение 5, а для автомобильных грузовых батарей устанавливают 9.

Чтобы прибор запомнил ваши действия, необходимо нажать кнопку «Режим».

Для получения более подробной информации читайте инструкцию.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
