Регулируем фары на Лада Калина своими руками

Схема регулировки фар на Калине

Если плохо светят фары на Калине, действовать можно по разным схемам. Для начала нужно подъехать к стене и остановиться, выдержав интервал в 2 м. Потом нанести центр авто на стену, разместить осевые части ламп по оптимальной разметке, обозначить расстояния от полотна дорог до нужных осветительных приборов. От центра светового потока размечают расстояние до центра автомобиля, линию нужно делать на несколько сантиметров ниже первой.

Отогнать машину от стены до 7 м. Те точки, которые соответствуют центральным областям фар, соединить, используя ровные линии. Дополнить ее несколькими вертикальными отрезками. По мере окончания разметочных работ приступить к регулировкам.

Лучше всего выполнять работы у стены – так будет проще и точнее

Возможен ли ремонт гидрокорректора «Лада Гранта»

Если одна или обе фары перестали реагировать на повороты регулировочной ручки, нужно думать о том, что гидравлическое устройство вышло из строя. Причин может быть несколько:

  • заклинивание рабочего цилиндра (не поворачивается один плафон);
  • разгерметизация системы по причине выхода из строя уплотнительных элементов;
  • разгерметизация вследствие повреждения соединительных трубок.

В двух последних случаях не поворачиваются оба отражателя. При этом в большинстве случаев они «падают», то есть занимают крайнее нижнее положение.

Производители корректоров фар ВАЗ 2114 очень похожи на корректоры фар Лада Гранта, в них также не предусмотрели возможности ремонта самой замкнутой гидравлической системы, равно как и отдельных его элементов. В этом случае можно только произвести замену устройства. Попытки ремонта гидрокорректора все же имеют место. Однако это, скорее, временные меры (вкручивание саморезов вместо рабочего штока, например). Они дают возможность установить плафоны в одно рабочее положение. О регулировке из салона здесь речь не идет.

Как регулировать фары на Калине 1

Для настройки оптимально подходят стандартные схемы Калины 1, 2 и других автомобилей. Они расписаны в руководстве по эксплуатации транспортного средства. Обязательно создание разметок на стенах – так работать проще, а результаты получаются более точными.

Регулировка дальнего света фар на Калине

Когда разметка будет примерно готова, фары включают оптимальным способом

Важно, чтобы свет не мешал человеку выполнять работы, то есть не ослеплял

Важно правильно выставить угол – в норме он совпадает с горизонтально расположенной на стенах линией. Чтобы получить оптимально направленный световой поток, винты начинают вращать с тыла оптического прибора, от подкапотного пространства

Важно! Регулировки обязательно должны быть поочередными – сразу корректно настроить обе фары невозможно

Ровная стена – отличное место для выполнения разметки регулировок

Регулировка ближнего света фар на Калине

Свет дальней и ближней направленности регулируют по отдельности. Вертикальные поверхности до начала настроек подготавливают – они должны быть ровными, гладкими. Есть требования к интервалам – 10 м. Порядок настроек:

  1. Автомобиль сначала заправляют – этого достаточно для подготовки к работе.
  2. Ищут области фиксации реальных точек центром, потом их соединяют, проводят ниже основной линии дополнительную.
  3. Отгоняют авто на 10 м, регулятор ставят на ноль.

Пучок света, идущий от главной оптики, выполняет роль верхней границы настроечной линии.

Как регулировать противотуманные фары на Калине

Противотуманный свет настраивают, когда в этом есть необходимость – за счет вращения в вертикальном и горизонтальном направлении.

Важно! Сначала ослабляют болты креплений, потом регулируют противотуманные фары. Порядок действий:

Порядок действий:

  1. Выставить машину на ровную поверхность, настроить оптимальное расстояние по оси. Она должна идти перпендикулярно относительно площадки с разметкой.
  2. Протестировать показатели давления внутри шин – они должны быть в норме (а пружины стоять на местах).
  3. Сделать замеры удаленности от центрального участка противотуманной оптики до основы площадки (пола).
  4. Отметить горизонтальную линию с учетом предварительных замеров (все разметки делают на стене).
  5. Включить ближний свет, расставить вертикальные отметки, разметить центры.
  6. Включить ближний свет, отключить противотуманки.

Оптику фиксируют в параллельном положении по отношению к продольной оси машины. На стенах размечают линии так, чтобы они делили авто надвое, дополнительно создают пару полос на 10 см ниже первой. Измеряют расстояние от грунта до противотуманной автофары, потом от центра авто до основной лампы. Ориентироваться нужно на место пересечения этих линий.

Профессиональная доработка света Калины требует времени, зато повышает комфортность

Причины регулировки фар

Положение фар при финальной регулировке

Многие автолюбители не понимают, почему и зачем регулировать фары. Согласно положения №699 «Автомобильной международной конвенции» от 12.12.1999 года существуют основные правила использования света в темное время суток. В нем прописано, что автомобильный свет должен падать под определенным углом, со смещением в правую сторону для леворульных автомобилей, и влево – для праворульных.

Еще одной причиной становится загруженность автомобиля, снаряженная масса, а также количество пассажиров, которые регулярно ездят на автомобиле.

Процесс регулировки фар на Калине

Регулировать фары стоит только при ближнем свете, ПТФ должны быть выключены. Если у Вас нет противотуманных огней, то читайте материал о том, как их установить.

Прежде, чем приступить непосредственно к процессу регулировки необходимо заправить автомобиль до полного бака, положить запасное колесо, а также позвать помощника. Посадите помощника за руль.

Процесс регулировке на воротах гаража

Таким образом, получится, что машина полностью снаряженная. В идеале иметь стандартную регулировочную разметку для фар на стене гаража, но если она отсутствует можно воспользоваться обычной стеной.

Разметка на стене при регулировке фар

Рассмотрим, как отрегулировать свет фар на Ладе Калине:

  1. Проверяем и доводим давление шин до нормы.
  2. Расстояние между стеной и автомобилем должно составлять 5 метров.
  3. Наносим разметку как на рисунке выше.
  4. Открываем капот и откручиваем верхнее крепление фар.
  5. Для каждой блок-фары регулируем отдельно пучок света.

Регулировка положения фар через специальные отверстия в передней панели. 1 — в горизонтальной плоскости), и 2 — в вертикальной плоскости.

Одновременная работа ближнего и дальнего света калина 2 стандарт

На автомобилях семейства Лада Калина 2 поколения в комплектации «Стандарт» реализовано раздельное включение ламп ближнего и дальнего света. Ближний свет хорошо освещает обочину, а дальний более кучный и край дороги не затрагивает. В статье рассказывается о доработке фар Калина 2, которая улучшить освещение дороги за счет одновременной работы ближнего и дальнего.

Потребуется: крестовая и плоская отвертки, нож, изолента. Завод изготовитель заверяет, что освещенность, создаваемая при включении только секций дальнего света, без секций ближнего света, соответствует нормам освещенности, предписанным Правилом R112 ЕЭК ООН. Это не является гарантийным случаем, а результатом заложенной конструкцией работы светотехники. Чтобы совместить работу ближнего и дальнего света фар Лада Калина 2 «Стандарт» потребуется снять кожух рулевой колонки, открутив 4 винта креплений по бокам и снизу: Отсоединить колодку с проводами от левого подрулевого переключателя, отсоединить фишку бело-синего провода от колодки и соединить его с зеленым, как показано на схеме:


Теперь при включении дальнего света фар ближний свет гаснуть не будет, именно так реализовано на комплектациях Калины 2 выше «Стандарт». Кстати, а Вы знаете, как установить светодиоды в фары Калины 2 поколения?

Источник фото:

Ключевые слова:

Примечания

Замена опорного подшипника Лада Калина своими руками Регулировку положения света фар необходимо делать каждые 20 тыс. км пробега или по необходимости. На Ладе Калине эта регулировочная операция проводится не часто, поскольку отклонение от нормы происходит редко (в большинстве случаев, из-за дорожно-транспортных происшествий).

Проверка и регулировка света фар Лада Калина ВАЗ 1118 проводится с полностью заправленным топливным баком, комплектом инструментов и запасным колесом.

1. Предварительно проверьте манометром давление воздуха на всех шинах автомобиля. При необходимости, доведите его до нормы.

2. Установите автомобиль Лада Калина перпендикулярно гладкой стене (например, гаража) на расстоянии 5 м. Положите на сиденье водителя дополнительный груз массой 75 кг.

3. Разметьте на стене экран, как показано на схеме регулировки света фар.

4. Нанесите на экран вертикальную осевую линию О, лежащую в плоскости симметрии машины (расстояние от нее до центра левой и правой фар должно быть равным). Слева и справа от нее проведите еще две симметричные линии А и В, которые должны совпадать с центрами левой и правой фар.

5. На высоте h, соответствующей расстоянию центров фар от земли, нанесите горизонтальную линию 1, а на 75 мм ниже ее — линию 2.

6. Включите на автомобиле Лада Калина ближний свет фар, повернув корректор фар Лада Калина 1118 в положение «0» (это положение соответствует нагрузке автомобиля Лада Калина с одним водителем).

7. Закрывая поочередно каждую фару, проверьте соответствие световой границы относительно схемы регулировки, нанесенной ранее на экран. Граница должна проходить по линии 2. Наклонные отрезки должны начинаться в точках пересечения.

8. Вставьте шестигранник «на 6» в гнездо регулятора через отверстие в верхней поперечине рамки радиатора.

9. Поворачивая шестигранником регулятор 1, расположенный ближе к крылу, отрегулируйте положение светового пучка фары в горизонтальной плоскости.

10. Поворачивая регулятор 2, расположенный ближе к радиатору, отрегулируйте положение светового пучка в вертикальной плоскости. Следите, чтобы верхняя граница светового пучка совпадала с нижней горизонтальной линией, а место излома пучка (точка пересечения горизонтального и наклонного участков светового потока) — с вертикальной линией, соответствующей центру данной фары.

11. Аналогично отрегулируйте направление светового пучка другой фары.

Примечание:

Регулируйте направление светового пятна для каждой фары отдельно. Во время регулировки вторую фару закройте непрозрачным материалом или отсоедините от нее разъем с проводами.

Схема регулировки света фар на автомобиле Лада Калина ВАЗ 1118:

  • 1 — горизонтальная линия, соответствующая центрам фар;
  • 2 — линия, проходящая через центры световых пятен;
  • А, В — вертикальные линии, соответствующие центрам фар;
  • О — осевая линия;
  • h — расстояние от центров фар до пола;
  • d — расстояние между центрами ламп фар.

Видео регулировки света фар легковых автомобилей:

В статье не хватает:

  • Качественных фото ремонта
  • Фото инструмента
  • Фото деталей и расходников

Время от времени водители сталкиваются с неприятным и опасным моментом — световой завесой. Широкий высокий луч от осветительных приборов транспортного средства засвечивает пространство перед автомобилем. Подобная ситуация в 30% становится причиной дорожно-транспортных происшествий.

Избежать этого легко: важно систематически проверять и регулировать положение светотехники на авто. Это не самая сложная задача, вполне выполнимая самостоятельно без привлечения специалистов. Алгоритм универсальный для всех машин

В качестве примера рассмотрим, как происходит регулировка фар Калина Лада

Алгоритм универсальный для всех машин. В качестве примера рассмотрим, как происходит регулировка фар Калина Лада.

Регулировка фар Лада Калина своими руками — фото, видео

/ Отечественный автопром / В головной оптике чаще всего приходится менять лампы ближнего света. Для автомобиля Лада Калина лампа ближнего света – это галогенка с патроном «H7», мощность которой равна 55 Ватт (не больше). С завода могут идти лампочки фирмы Osram, но подойдут и другие. После замены нить накала будет занимать новое положение, и настройка фары может сбиться. Так что, проверка настроек, а при необходимости и регулировка фар выполняется сразу после замены ламп, которая на Ладе Калине производится без демонтажа блок-фары.

Особенности регулировки

Поскольку Лада Калина является представителем бюджетного сегмента, то она оборудована минимумом потребных светотехнических приборов

Здесь внимание акцентируем на головных оптических устройствах. Фары передка позволяют обеспечить водителю достаточную видимость при движении, а также служат для обозначения конкретного авто на дорожном полотне

Корректировка пучка фар Лада Калина выполняется с применением специализированного прибора во время проведения техосмотра. Механики советуют владельцам склоняться к периодической проверке корректности луча и регулировке фар (при потребности) и при необходимости знать, как отрегулировать фары своими руками. Обозначенную процедуру можно осуществить в самостоятельном режиме.

Настройки световых приборов Лада Калина имеют взаимосвязь с состоянием несущих элементов ходовой части, лампами и давлением внутри шин. Перед регулировкой осветительных устройств указанные здесь моменты рекомендуется проверить на предмет исправного состояния и корректности показателя (давление). Если присутствуют отклонения от нормативных значений, то следует немедленно устранить выявленные недочеты. К примеру, параметр давления должен быть одинаков для обеих сторон автомобиля. Потемневшие лампы также потребуется заменить новыми аналогами.

Для регулировки оптики в Лада Калина владельцу понадобятся такие инструменты:

  • картонный лист;
  • пятиметровая рулетка;
  • «шестигранник» (6 мм).

Регулировку следует производить в темном боксе или в соответствующее время суток. Также одним из главных условий является присутствие вертикальной стены. Устанавливаем авто на ровной площадке в пяти метрах от обозначенного сооружения. Корректор настраиваем в нулевую позицию.

Картонный лист потребен для периодического перекрывания луча света фар. Сам регулировочный процесс реализуется посредством шестигранного ключа, имеющего размерность 6 мм. Световой пучок каждой из фар в отдельности сравнивается со специальной схемой. Здесь необходимо добиться корректного направления луча, что позволит водителю не ослеплять движущихся навстречу участников трафика в темный период суток.

Как самостоятельно произвести регулировку фар на Лада Калина

Автолюбителю понадобится приложить минимум усилий, для удобства ниже приведен полный перечень необходимых компонентов

  1. Дополнительная пара рук в лице помощника.
  2. Пятиметровая рулетка.
  3. Ближайшая ровная вертикальная поверхность, будь-то стена дома или забор.
  4. Картонный листок. Он необходим для того, чтобы прикрыть регулируемую фару.

Схема регулировки головного светаВооружившись всем необходимым и дождавшись темного времени суток, можно приступать к процессу регулировки. Стоит помнить, что автомобиль должен иметь правильное давление в шинах, без лишнего груза, а корректор должен быть приведен в нулевое положение.

На выбранной поверхности необходимо начертить экран согласно приведенной схеме.

Лада Калина Хэтчбек «Ледяная Телега» › Бортжурнал › Калина 1 VS Калина 2 \\ Битва световых лучей //

Многие сильно сомневались… А кто кричал что свет новой Калины хуже?

Поздравляю — Вы правы!

Внимательно смотрим фото. Делаем поправку что на фото моя бывшая Калина1(фары стекло) с пробегом примерно на 55 тысяч больше Калины2 (фары пластик). Использованная техника: 7-8 летняя мыльница, зато с ручным режимом.

Итак, ближний: Калина 1 имеет более широкое световое распределение. Светит чуть дальше (регулировал сам) чем Калина2 (регулировал дилер на предпродажке). Это мы на раз приподнимем, а вот с шириной уже ничего не поделать — начну подслепливать встречных. Зато у Калины2 свет поярче.

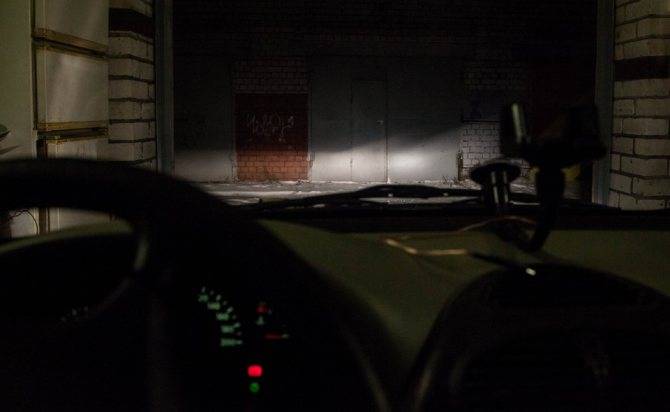

<�ближний свет

Дальний свет: Тут на 100500% Калина1 обошла наследственницу. Недаром все с опаской поглядывали на такой скромный в размерах отражатель Калины2.

Дальний свет

Ближний+Дальний: Думаю на Калине1 будете уверенней. А вот у Калины2 левая сторона получилась «слепая»

Ближний и дальний свет

Напоследок приведу фото светового пучка на светлую стену.

Световой пучок

Тут мы видим что 55тыщ километров не пошли на пользу фарам Калины1 — стекло тоже поддается камням и песку летящим из-под машин. Граница у 3-летней старушки уже нечеткая, светопропускаемость стекла наверняка ниже, да и лампы к моменту съемки прошли не менее 7тыщ одна и не менее 20 — вторая.

Вывод очевиден — новая стеклянная фара Калины1 укладывает на лопатки новую пластиковую Калины2.

Пробег: 360 км

www.drive2.ru

Как Разобрать Фару На Калине

Ваш ВАЗ: как разобрать фару

Снять фару во время ее следующего ремонта довольно сложно. Особенно для водителя, у которого нет соответствующего опыта. Тем не менее, вам может понадобиться сделать это в любое время, так как ни один автомобиль не застрахован от поломок.

В случае выхода из строя определенного элемента автомобильного фонаря, вам необходимо точно знать, как правильно разобрать устройство. Эти акты могут быть применены к различным маркам и моделям автомобилей (Vortex Tingo, ВАЗ 2110 и другие автомобили).

Без надлежащего опыта разборка фар недопустима!

В качестве разбирать прожектор: инструменты для приготовления пищи

Стоит отметить, что процесс разборки фонарика автомобиля требует определенных навыков. Для того, чтобы выполнить все необходимые манипуляции, вы должны сначала подготовить следующее описание:

Для тех, кто уверен в своих силах

Для самостоятельной установки и настройки противотуманных фар автолюбителям все-таки потребуются определенные навыки. Изначально нужно убедиться, что автомобиль имеет необходимые места под этот элемент освещения. Опытные автомобилисты знают, что расстояние от конца бампера до фар должно быть одинаковым, противотуманки должны располагаться над центром основной оптики.

Как ни банально это звучит, но вначале нужно купить противотуманные фары. Если вы будете устанавливать их в специально отведенные места автомобиля, то выбирайте подходящую форму, если такие места отсутствуют, то любая будет приемлема.

Какое оборудование вам понадобится:

  • сами фары;
  • для подключения провода (они могут входить в комплект оборудования);
  • инструмент для врезки оптики в бампер и для установки светового оборудования;
  • иные средства и инструменты, которые всегда должны быть под рукой.

Выбор противотуманок

Яркие и стильные фары

В заводских условиях противотуманные фары устанавливаются только на Калину комплектации «люкс». Владельцы других моделей авто устанавливают подобную оптику самостоятельно. Для начала автомеханики рекомендуют выяснить, какие бывают противотуманки. ПТФ различают по следующим критериям:

  • производителю;
  • качеству изготовления;
  • комплектации.

С учетом данных факторов применяется соответствующая схема подключения ПТФ. Противотуманные фары от Bosch оснащены плоским стеклом высокого качества. производит подобную оптику с выпуклым стеклом. Аналогом Bosch считается продукция «Луч» (только без клапана запотевания). Если есть желание сэкономить, можно поставить на Ладу противотуманки китайского производства.

Как отрегулировать фары на Ладе Калине своими руками

05.10.2018Время от времени водители сталкиваются с неприятным и опасным моментом — световой завесой. Широкий высокий луч от осветительных приборов транспортного средства засвечивает пространство перед автомобилем

Подобная ситуация в 30% становится причиной дорожно-транспортных происшествий.

Избежать этого легко: важно систематически проверять и регулировать положение светотехники на авто. Это не самая сложная задача, вполне выполнимая самостоятельно без привлечения специалистов

Алгоритм универсальный для всех машин. В качестве примера рассмотрим, как происходит регулировка фар Калина Лада.

Корректор фар: устройство и неисправности

Устройство, контролирующее и регулирующее положение световых приборов автомобиля, называется корректор фар. Допускается регулировка фар на Калине, используя:

  • ручной корректор фар Калины;
  • электрокорректор фар.

Принцип работы в обоих случаях схож, отличие в одном. Первый вариант предполагает осуществлять коррекцию при помощи регулятора, установленного в салоне автомобиля. Водитель собственноручно изменяет наклон автомобильного освещения. Электрокорректор работает автоматически: в зависимости от расположения машины устройство меняет угол наклона оптики.Возможные неполадки:

Неточность датчика. Поломка кронштейна приводит к сбою показателей синхронизатора отслеживающего элемента.
Закисание контактов. Из-за сниженной проводимости электропровода устройство начинает сбоить.
Заводская недоработка. Из электрокорректора выпадает регулирующий элемент.

Как отрегулировать фары

Регулировка фар на Ладе Калине не требует сложных манипуляций и специального знания. Автолюбитель в состоянии сделать регулировку своими руками. Прежде всего нужно помнить, что настройка оптики связана с элементами ходовой части Калины, давлением внутри шин и состоянием лампочек. Необходимо заменить потемневшие лампы, отрегулировать давление (оно должно быть одинаково для каждой стороны машины).Инструментарий для проверки и корректировки световых огней на Ладе Калине:

  • рулетка, достаточно 5 метров;
  • лист картонный или фанера крупных размеров;
  • ключ на 6 граней пятимиллиметровый;
  • груз не менее 75 кг;
  • ручка (карандаш);
  • непрозрачный текстиль (кусок черной ткани).

Этапы регулировки осветительных приборов Лады Калины:

Подкатите автомобиль к гладкой стене, строго перпендикулярно, остановите на расстоянии 5 метров. Разместите груз на водительском кресле.
Расположите у стены экран-фанеру с расчерченной схемой регулировки света фар. На схему нанесите три вертикальных полосы: осевая и две линии, соответствующие центрам лампочек ближнего света, симметричные осевой. Две горизонтальных полоски: первая соответствует середине фар (отсчет идет снизу), вторая должна быть проведена ниже на 75 мм — это центральное положение светового луча.
Поставьте корректор фаровых огней Калины на ноль и включите ближний свет.
Отрегулированными осветительные устройства на Калине будут, когда на нижней (второй) горизонтальной черте располагается верхняя линия световой полосы. По крайним вертикальным полоскам должны располагаться изломы границ светового пучка. Если реальное положение светового пятна не соответствует параметрам регулировки, открывайте капот, находите винты регулировки и проводите коррекцию (подтягивая или отдавая крепеж). На каждую фару по два винта. Один отвечает за горизонтальную плоскость. При помощи второго можно поднять или опустить световой луч.
Правильное расположение окна света корректируется отдельно для каждой фары, при этом вторая закрывается плотным текстилем.

Аналогичным образом происходит регулировка ПТФ на Ладе Калине

Граница потока света должна располагаться на полметра ниже уровня фар.Важно уделять внимание корректному расположению света фаровых огней на Калине, в том числе и ПТФ. При правильном расположении оптики водитель автоматически избегает аварийных ситуаций, возникающих в случаях плохой освещенности дороги ночью, при туманах, дождях и снегопадах или из-за ослепления встречного транспорта.Сам процесс регулировки на Калине не слишком долгий и нетребует особенных умений, большинство автолюбителей самостоятельно справятся с ним. Если вы не рискнете провести процедуру собственноручно, можно обратиться на любую СТО, где охотно помогут специалисты.Как отрегулировать фары на Ладе Калине своими рукамиСсылка на основную публикацию

Если вы не рискнете провести процедуру собственноручно, можно обратиться на любую СТО, где охотно помогут специалисты.Как отрегулировать фары на Ладе Калине своими рукамиСсылка на основную публикацию
