Регулируем клапана на 8-клапанном двигателе Лада Гранта своими руками

Склонен ли гнуть клапаны мотор Гранты при обрыве ремня?

Основным беспокойством владельцев Лада Гранта на которой 8 клапанная установка является риск «попасть» на капремонт «сердца» автомобиля после обрыва ременной передачи в узле ГРМ. Данная модель построена на базе проверенной временем «Калины», имеющей клапаны с повышенными прочностными параметрами, что позволяет минимизировать урон после свершения обрыва ремня. Однако ремонтировать узел в связи с этой неприятной ситуацией все же придется.

Причиной «недружественной» встречи клапанов с поршнями является конструктивная особенность деталей ЦПГ. В отличие от 8-клапанных моторов агрегаты с 16-ю клапанами обладают конструкцией поршней, предусматривающей наличие углублений на поверхности их днищ. Здесь факт разрыва не способен причинить вред мотору, ведь клапаны «не дотягиваются» до днищ в момент «встречи», а останавливаются как раз в полостях этих «спасительных» углублений.

Лада Гранта в версии лифтбек имеет мотор с облегченной поршневой группой. Это реализовано с целью повышения его производительности на больших скоростях, однако приводит к несущественной потере динамических свойств. Чтобы нивелировать данный аспект производитель «пошел» на изменение конструктива элементов ЦПГ, что привело к угрозе загибания клапанов в момент разрыва ремня.

Сходная проблема встречается на агрегатах Приоры (модификация «11186»). Однако здесь присутствует ремень с увеличенными габаритами, что повышает его прочность и снижает риск обрыва, а соответственно выхода со строя мотора. Теперь факт разрыва становиться весьма редким инцидентом и может произойти при длительном игнорировании необходимости замены или иных нестандартных ситуациях.

Когда осуществляется регулировка клапанов также требуется осуществлять проверку состояния приводных элементов ГРМ, особенно ремня. Выполнять регулировочные мероприятия предписывается вне зависимости от вида конструкции клапанного механизма.

Видео по регулировке клапанов на Гранте с 8-кл. двигателем

Ну а ниже смотрите все в виде фото отчетов.

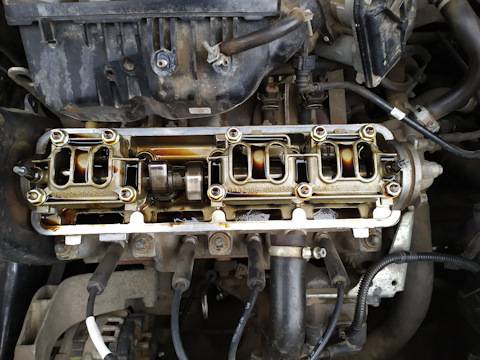

Теперь будем рассказывать по порядку, что и как нужно делать. Итак, первым делом необходимо снять клапанную крышку с двигателя, а также боковой кожух, под которым находится привод ГРМ. Затем выставляем газораспределительный механизм по меткам, чтобы метки на маховике с крышкой и на звезду ГРМ с выступом на щитке совпадали. Подробнее об этой процедуре читайте здесь: Как выставить ГРМ по меткам.

Затем поднимаем переднее правое колесо автомобиля, чтобы оно было в подвешенном состоянии, так удобнее будет проворачивать коленвал. Итак, когда метки выставлены, измеряем зазор между толкателями и кулачками распределительного вала:

Внимание: для впускного клапан он должен быть 0,20 мм, а для выпускного 0,35 мм. Разумеется, допускается погрешность в 0,05 мм. Если при измерении зазоры отличаются от оптимальных значений, необходимо произвести регулировку

В положении, когда метки выставлены, регулируются 1,2,3 и 5 клапаны. Соответственно, провернув коленвал на один оборот — регулируются оставшиеся

Если при измерении зазоры отличаются от оптимальных значений, необходимо произвести регулировку. В положении, когда метки выставлены, регулируются 1,2,3 и 5 клапаны. Соответственно, провернув коленвал на один оборот — регулируются оставшиеся.

Для этого надеваем приспособление на шпильки крепления клапанной крышки, как показано на фото ниже, и упорным рычагом надавливаем на клапан, чтобы он уперся до конца вниз:

И в это время подставляем специальный рычажок, который идет в комплекте с приспособлением и фиксируем толкатель в нажатом положении:

Затем берем длинногубцы и вынимаем регулировочную шайбу, смотрим на ее размер и в зависимости от того, уменьшить или увеличить нужно зазор, подбираем необходимую по толщине новую шайбу. Цена одной составляет 30 рублей.

Остальные клапана регулируются аналогичным способом. И обязательно стоит проводить эту процедуру только при холодном двигателе, как минимум 25 градусов, а лучше даже 20. Если не соблюдать эту рекомендацию, то можно ошибиться и вся работа пойдет насмарку!

Регулировка клапанов Лада Гранта — ответственный процесс. В двигательной системе автомобиля присутствуют движущие элементы, от правильного расположения которых зависит мощность транспортного средства. Грамотное его выполнение поможет избежать проблем в работе мотора.

Это обусловлено тем, что клапан представляет собой основной элемент двигателя. Он выполняет функцию контроля за расходом газа и жидкости внутри ДВС. Традиционно выделяют электромагнитные, электрические, предохранительные и регулировочные клапаны. Каждый конкретный вид устанавливается с учетом мощности мотора, количества поршней (в случае с автомобилем Лада Гранта 8 или 16 клапанов).

Правильно отрегулированные клапаны влияют на шумы внутри двигателя. Это связано с наличием зазоров. В обычном клапане выделяют 2 зазора: для входа рабочей жидкости и для вывода ее из мотора. Размер зазора играет ключевую роль: если он слишком маленький, двигатель будет перегреваться, что приведет к выходу из строя основных движущих элементов.

Наоборот, если расстояние слишком большое, это отразится на функциональности мотора: он не будет выдавать полную мощность. Проверять состояние клапанов рекомендуется через каждые 30 000 км. Подробное описание частоты замены клапанов (8 или 16) содержится в техническом регламенте авто. Это усредненная норма. Такой подход снизит риски возникновения проблем в двигательной системе автомобиля.

Порядок регулировки клапанов ВАЗ 2101-2107

Сначала подготавливаем автомобиль:

  • подождать пока двигатель остынет, если он работал;
  • поставить машину на ровное место;

Порядок регулировки клапанов:

  1. Снять крышку воздушного фильтра и сам фильтр.
  2. Отсоединить трубки крепления фильтра и демонтировать крепление.
  3. Снимаем тросик управления воздушной заслонки (подсос).
  4. Снять тягу дроссельной заслонки.
  5. Выкручиваем гайки крепления клапанной крышки и снимаем ее.
  6. Перед регулировкой клапанов, сразу проверяем как натянута цепь. Если натяжка не нормальная, придется проводить работы заново.
  7. Снимаем крышку трамблера (распределителя).
  8. Устанавливаем в 4-м цилиндре поршень в верхнюю мертвую точку (ВМТ). ВМТ устанавливаются с помощью меток на шкиве коленвала ДВС и крышке привода распределительного вала, также метки нанесены на шестерни распредвала и крышки распредвала.Метку выставляют специальным ключом для болта шкива коленвала ДВС. Если нет ключа, можно выставить 4-й поршень в ВМТ вращая одно из задних колес. Поднять одну сторону домкратом, рычаг переключения скоростей поставить на 4-ю передачу, чтобы было легче крутить и медленно крутить колесо. При выставлении меток без ключа, потребуется помощник, который будет смотреть на метки.
  9. Когда метки на распредвале и на крышке распредвала совместились, проверяем, чтобы метки на коленвале также совпали. Также можно проверить, совпали ли метки на бегунке трамблера. Контактный вывод должен быть направлен на вывод провода высокого напряжения четвертого цилиндра. Как определять, раннее или позднее зажигание, мы уже разбирала в другой статье.
  10. После совпадения меток приступаем к настройке зазоров клапанов.
    Правильный порядок регулировки клапанного механизма ВАЗ «Классика» 2101-2107.
    Угол проворота коленчатого валаРегулируемые клапана
    8 и 6
    1804 и 7
    3601 и 3
    5405 и 2

Из таблицы мы видим, что, если 4-й поршень выставить в верхнюю мертвую точку, то измеряем и регулируем 6-й и 8-й клапана.

Находим 8-й клапан. Отсчет идет со стороны бампера, восьмой будет первым от салона.
Между рокером и кулачком распредвала вставляем щуп. Нормальный зазор — это проход щупа с небольшим ощутимым сопротивлением. Если пластинчатый специальный щуп толщиной 0,15 проходит легко или с большим усилием, то надо регулировать.
На рокере сбоку есть гайка, закрученная на болт с головкой на 13 мм. Этим болтом выставляется зазор, а гайка защищает от самовыкручивания. Чтобы увеличивать или уменьшать зазор, ослабляем гайку под ключ на 17, одновременно удерживая болт. Когда болт ослаблен, вращаем его и изменяем зазор.Когда выставили нужный зазор, приступаем к затяжке. После затяжки надо проверить заново, возможно болт чуток крутнулся и изменил зазор.
Далее, проделываем то же самое с 6-м клапаном.
Когда пару клапанов 8 и 6 отрегулировали. Приступаем, согласно таблице, к выставлению зазоров 4-го и 7-го клапанов. Но, перед тем, как приступить к настройке 4 и 7 клапанов, надо провернуть коленвал на 180 градусов. После поворота коленчатого вала ДВС на 180 градусов, уже поршень 3-го цилиндра выставится в ВМТ. Угол поворота при выставлении третьего поршня в верхнее мертвое положение неудобно выставлять. Для удобства используем маркер или фломастер. Если коленвал ДВС повернется на 180 градусов, то бегунок трамблера повернется на 90 градусов. Значит, можно использовать трамблер и бегунок для выставления 3 поршня в ВМТ, сделав метки маркером на корпусе: отмечаем где сейчас контакт, и отмечаем где он должен быть строго через 90 градусов.
После регулировки клапанов 3-го цилиндра автомобилей Ваз классических моделей, с помощью трамблера выставляем поршень 1-го цилиндра поворотом коленвала еще на 180 градусов, регулируем клапаны 1 и 3, аналогично. Затем, также выставляем поршень 2-го цилиндра в ВМТ и регулируем последние клапана 5 и 2.

Для чего это делается?

Регулировать клапана нужно для того, чтобы двигатель работал более устойчиво во всем диапазоне оборотов. Если клапана не регулировали, то зазоры между рабочей частью распределительного вала и клапаном будут неверными. Вследствие этого клапан будет открываться не вовремя – цилиндр разгерметизируется, упадет компрессия, а вместе с ней и мощность. Естественно, все это существенно снизит ресурс силового агрегата.
Если зазоры между седлом элемента и стенками цилиндра будут чрезмерно большими, тогда клапан двигателя может прогореть. Если поршень будет иметь слишком большой ход, то существует большой риск встречи поршней с клапанами. Это гарантирует дорогостоящий и сложный ремонт двигателя.

Процедура подбора и установки новых шайб

На данном этапе регулировка клапанов на Лада Гранта переходит в стадию замены шайб, которые износились в процессе эксплуатации. Замеры деталей необходимо проводить при помощи микрометра.

Итак, система подсчета довольно проста: к разнице между измеренным и нормальным зазорами (отнимаем именно в таком порядке) прибавляется толщина изношенной шайбы. Результат станет показателем толщины новой шайбы для установки.

После того как зазоры клапанов Лада Гранта были установлены согласно нормам, выполняется сборка двигателя.

Предварительно можно еще раз проверить зазоры, чтобы окончательно убедиться в их соответствии стандартам. После этого возвращается на место крышка (обязательно с новой резинкой), подключаются патрубки.

Производится установка ГРМ и его кожуха, далее устанавливаются свечи зажигания. Теперь регулировку можно считать полностью завершенной.

Чтобы непрофессиональная регулировка клапанов Лада Гранта норма, которая заключается в указанных выше измерениях, прошла успешно, нужно внимательно изучить инструкцию. При этом набор для настройки и сменные шайбы стоят довольно дешево. Поэтому автомобилист сможет сэкономить и на стоимости ремонта, и на времени наладки. Приобрести все необходимые инструменты и детали можно в любом автомагазине.

Самостоятельная регулировка клапанов на Гранте на первый взгляд кажется сложной. Но процедура выполняется довольно легко, она лишь требует сосредоточенности исполнителя и преждевременной заготовки нужных для работы инструментов.

Использовать подручные предметы крайне не рекомендуется. Они не только усложнят процесс регулировки, но и могут стать причиной повреждения системы клапанов.

К такой процедуре, как регулировка клапанов модели Лада Гранта следует подходить с достаточной долей ответственности. Правильность установки тепловых зазоров оказывает существенное влияние на приемистость мотора и предотвращает образование нагара на деталях ЦПГ.

Клапаны состоят в числе наиболее важных и ответственных компонентов двигателя. Их основной функцией является обеспечение своевременного пропуска топливовоздушной смеси в полости камер сгорания, а также выпуска отработавших газов в соответствующий коллектор. Это действие осуществляется посредством открытия клапанов, а их закрытие и плотное прилегание к седлам позволяет создать достаточную для нормального функционирования мотора компрессию. Регулировка клапанов обязательна.

Ввиду применяемых производителем головок блока с разным конструктивным решением, количество может быть 8 клапанов или 16.

8 клапанная силовая установка в машине Лада Гранта предполагают наличие одного распределительного вала в головке, а их 16-клапанные «сородичи» имеют двух-вальную конструкцию.

Если регулировка клапанов произведена корректно, то мотор не обладает характерными шумами при работе, как это происходит при требующих такого действия клапанах. Регулировка клапанов осуществляется посредством уменьшения или увеличения величины зазора. Впускные элементы обладают иным параметром указанного зазора в сравнении с их выпускными «коллегами». Если установленный зазор по своему значению является меньшим в сравнении с заводским регламентным требованием, то мотор будет испытывать перегрев. Также в данном случае «зажатый» клапан не позволит образовать достаточное рабочее давление в камере в момент возгорания смеси, что приводит не только к снижению мощности, но и к постепенному разрушению компонентов поршневой группы.

Если измеренный зазор имеет завышенное значение, то данный факт характеризуется повышенной шумностью работы механизма и также оказывает существенное влияние на состояние ответственных деталей в узле ГРМ. И тогда требуется регулировать клапана.

Склоняться к проверке величины зазоров предписано по истечении каждых 30 тыс. км пробега Лада Гранта. Подробную инструкцию по реализации данной ответственной процедуры можно обнаружить на страницах технического руководства конкретного автомобиля. Там можно встретить описание процесса на силовой установке, которая 8 клапанная.

От чего зависит стоимость регулировки клапанов?

Единственным фактором, который влияет на стоимость оказания данной услуги, является степень поврежденности. То есть, чем хуже состояние, тем выше цена. А чтобы не доводить состояние до самого печального, необходимо срочно ехать в автосервис, как только проявится хотя бы один из следующих симптомов:

  1. Пробег на ВАЗ 2114 составил 6000 км.
  2. Появление шума трущихся деталей изнутри двигателя.
  3. Снижение работоспособности двигателя.

Выполнить регулировку клапанов можно и в домашних условиях, но лишь в том случае, если владелец обладает достаточными для этого знаниями, опытом и инструментом. Лучше всего конечно обратиться в автомобильную мастерскую, где высококвалифицированные специалисты сделают это быстро и качественно.

Выше уже было упомянуто, что степень сложности проблемы может быть разной. В зависимости от этого будет и стоимость ее решения. В среднем это 700-1400 рублей.

Регулировка клапанов: порядок действий

Регулировка клапанов с помощью щупа

Двигатель автомобиля устроен таким образом, что имеет 2 клапана на 1 цилиндр. Это необходимо для того, чтобы 1 клапан запускал горючую жидкость, а 2 избавлялся от нее. Весь этот процесс регулируется газораспределительным механизмом. Особую роль в этом процессе играют клапанные зазоры. При пуске двигателя и достижения им рабочей температуры, его движущие элементы расширяются.

Это приводит к тому, что недостаточные размеры зазоров могут стать причиной выхода мотора из строя вследствие перегрева его структурных элементов.

Увеличенные зазоры клапанов снижают мощность двигателя. Об этом можно судить, услышав металлический звук при холостых оборотах мотора. Таким образом, неправильная регулировка клапанов приведет к тому, что увеличится расход топлива и потребуется дорогостоящий ремонт отдельных элементов двигательной системы.

Зазоры регулируются на холодном двигателе. Проверить его рабочую температуру можно, воспользовавшись плоским щупом нужной толщины. Порядок действий:

Регулировку нужно начинать с поворота коромысел двигателя в нужную сторону. Затем следует поднять поршень цилиндра до «мертвой» точки. В этом положении клапаны двигателя находятся в закрытом состоянии. Для проверки правильности выполненных действий нужно слегка покачать клапаны. Они должны находиться в свободном состоянии, т.е. ни во что не упираться (то же касается авто с кондиционером).
Затем следует опустить гайку на регулировочном винте. С использованием щупа можно настроить нужное расстояние между клапанами, т.е. отрегулировать зазор.
Следующий этап — затягивание контргайки

Важно иметь в виду, что при сильном затягивании зазор может уменьшиться. После каждого поворота гайки следует проверять размер зазора щупом. Оптимальный вариант — когда щуп проходит в клапан с небольшим усилием.

Оптимальный вариант — когда щуп проходит в клапан с небольшим усилием.

Аналогичные действия производятся с другими клапанами. Чтобы до них добраться, необходимо провернуть коленчатый вал до положения, когда поршень будет в «мертвой» точке. Регулировка зазора Лада Гранта Лифтбек с 8-клапанным двигателем производится по такой же схеме.

Регулировка тепловых зазоров в приводе клапанов газораспределительного механизма

Регулировку тепловых зазоров в приводе клапанов газораспределительного механизма двигателя выполняем в соответствии с регламентом технического обслуживания через каждые 30 тыс. км пробега. Операции проводим на холодном двигателе. Крестообразной отверткой ослабляем затяжку хомута крепления шланга подвода картерных газов к крышке головки блока цилиндров…

…и снимаем шланг с патрубка крышки.

Крестообразной отверткой ослабляем затяжку хомута крепления шланга (основного контура системы вентиляции картера)…

…и снимаем шланг с патрубка крышки головки блока цилиндров. Аналогично ослабляем затяжку хомута крепления шланга (контура холостого хода системы вентиляции картера)…

…и снимаем шланг с патрубка крышки головки блока цилиндров.

Головкой «на 10» отворачиваем три гайки крепления кронштейна ресивера…

…и снимаем кронштейн.

Две шпильки крепления кронштейна к ресиверу вворачиваются в закладные гайки, установленные в пазах ресивера.

Головкой «на 10» отворачиваем две колпачковые гайки крепления крышки головки блока цилиндров.

Снимаем со шпильки металлическую шайбу…

…и резиновую втулку. Аналогично снимаем детали крепления крышки с другой шпильки.

Снимаем крышку головки блока цилиндров. Снимаем переднюю верхнюю крышку ремня привода ГРМ (см. «Проверка состояния и замена ремня привода газораспределительного механизма»). Порядок проверки и регулировки зазоров в механизме привода клапанов следующий. Поворачиваем коленчатый вал за болт крепления шкива привода генератора по часовой стрелке до совмещения установочных меток на зубчатом шкиве распределительного вала и задней крышке ремня привода ГРМ (см. «Проверка состояния и замена ремня привода газораспределительного механизма»). Затем доворачиваем коленчатый вал по часовой стрелке еще на 40–50° (2,5–3 зуба на шкиве распределительного вала). В этом положении валов проверяем набором щупов зазоры (между регулировочными шайбами толкателей и кулачками) у первого…

…и третьего кулачков распределительного вала. Зазор между кулачками распределительного вала и регулировочными шайбами должен быть 0,20 мм для впускных клапанов и 0,35 мм – для выпускных. Допуск на зазоры для всех кулачков составляет ±0,05 мм. Зазор равен толщине щупа, который входит между кулачками и шайбой с легким защемлением. Если зазор отличается от нормы…

…то на шпильки корпусов подшипников распределительного вала устанавливаем приспособление для регулировки клапанов.

Разворачиваем толкатель так, чтобы прорезь в его верхней части была обращена вперед (по ходу автомобиля). Вводим «клык» приспособления между кулачком и шайбой (см. рис. ниже).

Утапливание толкателя клапана при замене регулировочной шайбы

: 1 – приспособление; 2 – толкатель

Нажимая вниз на рычаг приспособления, утапливаем «клыком» толкатель…

…и устанавливаем между краем толкателя и распределительным валом фиксатор, который удерживает толкатель в нижнем положении.

Фиксирование толкателя клапана при замене регулировочной шайбы

: 1 – фиксатор; 2 – регулировочная шайба Переводим рычаг приспособления в верхнее положение.

Пинцетом через прорезь поддеваем и извлекаем регулировочную шайбу. При отсутствии приспособления для регулировки клапанов можно воспользоваться двумя отвертками. Мощной отверткой, опираясь на кулачок, отжимаем толкатель вниз. Вставив ребро другой отвертки (с шириной лезвия не менее 10 мм) между краем толкателя и распределительным валом, фиксируем толкатель и вынимаем пинцетом регулировочную шайбу. Зазор регулируем подбором регулировочной шайбы с требуемой толщиной.

Для этого микрометром измеряем толщину извлеченной шайбы. Толщину новой регулировочной шайбы определяем по формуле: Н = В+ (А–С), мм,

гдеА – замеренный зазор;В – толщина извлеченной шайбы;С – номинальный зазор;Н – толщина новой шайбы. Толщина новой шайбы маркируется на ее поверхности электрографом. Новую шайбу устанавливаем в толкатель маркировкой вниз и убираем фиксатор. Еще раз проверяем зазор. При правильной регулировке щуп толщиной 0,20 или 0,35 мм должен входить в зазор с легким защемлением. Последовательно поворачивая коленчатый вал на пол-оборота, проверяем и при необходимости регулируем зазоры других клапанов в последовательности, указанной в таблице:

Сборку двигателя проводим в обратной последовательности. Перед установкой крышки головки блока цилиндров…

…заменяем ее уплотнительную прокладку новой.

Гнет ли клапана Лада Гранта при разрыве ГРМ?

Обрыв ремня ГРМ приводит к деформации клапанов

Основная проблема владельцев Лада Гранта с 8-ми клапанным двигателем — необходимость капитального ремонта мотора в случаях обрыва ремня ГРМ. Несмотря на то, что Гранта спроектирована на основе Лады Калины, которая имеет надежный двигатель с точки зрения подверженности его разрыву клапанов, при возникновении подобной ситуации проблем не избежать.

Многочисленные отзывы о Ладе позволяют сделать вывод, что основная причина кроется в клапанной системе (8 или 16). Для моторов с 16 клапанами предусмотрено наличие удлиненных поршней с углублениями внутри ДВС. Проще говоря, при разрыве ремня ГРМ клапаны не встречаются с работающим поршнем, а падают в эти пазы. Иная ситуация складывается с Лада Гранта Лифтбек с 8 клапанным двигателем.

В моторе Лады Гранты присутствует облегченная поршневая система. Она повышает мощность автомобиля при движении на высоких скоростях, однако снижает скорость разгона на коротких дистанциях. Для достижения такого результата потребовалось укоротить поршни ДВС. Таким образом, разрыв газораспределительного ремня приводит к тому, что клапаны гнутся.

Такая же проблема может возникнуть и с двигателем Лады Приоры (или ВАЗ-11186). Однако она имеет широкий ремень ГРМ, что снижает риски выхода из строя клапанной системы практически к минимуму, независимо от того, 8 или 16 клапанов используется

Важно иметь в виду, что разрыв ремня — очень редкая ситуация. Она может возникнуть в случае, если автомобиль или начинает движение при буксировке

Чтобы избежать ситуации, когда двигательная система выходит из строя вследствие разрыва клапанов, необходимо раз в 30 000 км не только проверять состояние, но и производить регулировку клапанов. Это не зависит от того, 8 или 16 клапанов при этом используется. Также в случае выхода их из строя незамедлительно менять на новые. Отзывы об этом можно найти в большинстве технических изданий.

Порядок выполнения регулировки клапанов на Ладе Гранта

  1. Если двигатель вашего автомобиля хорошо прогрет, то прежде чем начать регулировку, необходимо дать ему остыть как минимум до 30 градусов.
  2. Выкручиваем свечи зажигания для того, чтобы при прокрутке коленвала не повредить газораспределительный механизм.
  3. Откручиваем кожух ремня вышеуказанного ГРМ и полностью снимаем его. Также отсоединяем все патрубки от клапанной крышки, которую тоже необходимо убрать.
  4. Берем шприц и всасываем все масло, которое оказалось вокруг толкателей клапанов.
  5. Устанавливаем приспособление, предназначенное для съема шайб.

Обратите внимание! Регулировку клапанов на Ладе Гранта следует выполнять в такой последовательности: 1-3, 5-2, 8-6, 4-7. В данном случае первая цифра указывает на номер выпускного клапана, а вторая, наоборот, впускного

  1. При помощи самого обычного ключа размером 17 проворачиваем распредвал двигателя в том же направлении, в котором движется часовая стрелка. Крутить его следует до тех пор, пока кулачок первого выпускного клапана не встанет на свое место.
  2. Измеряем образовавшийся зазор при помощи щупов. Для того чтобы сделать это правильно, необходимо воспользоваться так называемым принципом проходного и непроходного щупа. Так, к примеру, если щуп 0,2 пролазит спокойно, а 0,25 уже нет, это свидетельствует о том, что зазор составляет 0,2 ± 0,02 мм. Для впускных клапанов нормальный зазор составляет 0,25 мм (± 0,05 мм), а для выпускных – 0,4 мм с той же погрешностью.
  3. В том случае, если зазор первого или третьего клапана не укладывается в норму, следует поменять шайбу. Для этого необходимо пальцами придержать толкатель и утопить его вниз, используя специальный инструмент. В таком положении вставляем фиксатор между стаканом и распредвалом.
  4. Далее, используя пинцет, изымаем регулировочную шайбу и смотрим, какой на ней написан размер. Благодаря этому вычисляем замер той шайбы, которую необходимо поставить на ее место. Так, к примеру, если зазор на вашем клапане оказался 0,3 мм вместо положенных 0,4 мм, шайба должна быть на 10 мм меньше, чем в настоящий момент.
  5. Берем шайбу необходимого размера и, используя пинцет, аккуратно укладываем ее в толкатель. Далее необходимо засунуть палец в отверстие и убедиться в том, что шайба абсолютно свободно вращается вокруг собственной оси.
  6. Выжимаем толкатель вниз, после чего сразу убираем фиксатор. Теперь снова необходимо замерить зазор таким же способом, как ранее. Если он находится в пределах нормы, можно переходить к регулировке следующего клапана.
  7. После того как вы отрегулировали все клапаны на Ладе Гранта, следует проверить зазоры еще один раз. Благодаря этому, казалось бы, лишнему действию вы сможете избежать ошибки.
  8. Устанавливаем на место клапанную крышку, предварительно очистив ее от грязи и поставив новую прокладку.

Как видим, регулировка клапанов на Ладе Гранта – достаточно простой процесс, а значит, справиться с ним под силу каждому.
