Регулировка ручки КПП
Включаем нейтраль и ослабляем стяжной хомут.

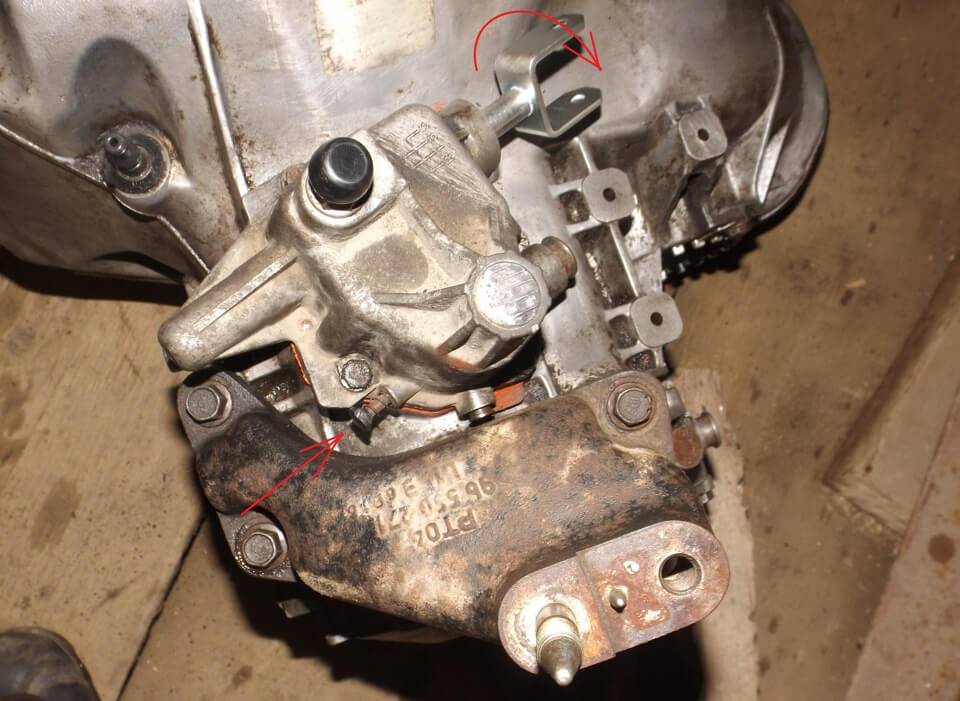

Поворачиваем по часовой стрелке шток механизма и нажимаем на сам фиксатор.
Приподнимаем чехол с рычага КПП, затем перемещаем рычаг влево до упора (не включая заднюю). И вставляем что нибудь подходящее в расстояние между основанием рычага и внешним корпусом. Тем самым зафиксировав его в таком положении.
Затягиваем хомут, садимся в салон, расфиксируем рычаг и проверяем включение передач. Все передачи должны включаться. Если какая-либо из передач не доступна, то повторяем регулировку.
Собираем подвеску окончательно. При необходимости прокачайте тормозную систему, но вряд ли это будет необходимо.
Устанавливаем колеса. Запускаем двигатель и проверяем работу сцепления.
Симптомы неисправностей
Как уже говорилось ранее, рулевая рейка может работать совместно с гидроусилителем, либо с электроусилителем. Мы сравнивали ГУР и ЭУР , и пришли к определенным выводам.
Если РР имеет какие-то проблемы, это сразу будет видно по поведению автомобиля. Чаще всего проявляются такие симптомы:
- при повороте руля со стороны РР исходят посторонние звуки в виде стука;
- у руля четко ощущается люфт;
- поворачивая руль, колеса разворачиваются на меньший или больший угол, нежели обычно;
- усложняется контроль над авто;
- когда баранка находится в центральном положении, усилия вообще не ощущается, его нет;
- усилия может не быть и при повороте руля, но после прогрева рабочей жидкости (в гидроусилителе) все нормализуется.
И чаще всего проблема в том, что рейка разболталась. Это еще не гарантия того, что узел полностью вышел из строя. Порой подтяжка позволяет вернуть РР к прежнему уровню работоспособности.
- износ вследствие длительного срока эксплуатации;
- установка некачественных, неоригинальных запасных частей;
- нарушение правил и условий эксплуатации технического средства;
- превышение (игнорирование) рекомендуемого интервала замены расходных материалов.
Параллельно с заменой элементов рулевого управления, проверяйте состояние фрикционных накладок, тормозного суппорта, передних амортизаторов, стоек стабилизатора, резиновых уплотнителей. При наличии признаков износа заменяйте новыми из числа запасных.
Качественные и оригинальные детали обеспечат безаварийное вождение последующие 80 000 км. Показатель усредненный, так как на формирование влияет множество факторов, в том числе: агрессивность стиля вождения Шевроле Лачетти, соблюдение интервалов замены, качество дорожного покрытия, наличие смазки.
голоса
Рейтинг статьи
Как от регулировать сцепление шевроле лачетти
- Отсоединить отрицательный провод аккумуляторной батареи.
- Снять пружину с педали сцепления.
- Снять скобу и вынуть ось педали.
Снять скобу и стопорный штифт толкателя. Снять толкатель с педали сцепления. Снять педаль сцепления.
- Установить педаль сцепления.
- Смазать толкатель универсальной смазкой.
- Вставить толкатель в педаль сцепления.
- Закрепить толкатель в педали штифтом и установить скобу штифта.
Смазать ось педали универсальной смазкой. Установить ось и закрепить ее стопорной скобой. Установить пружину. Отрегулировать свободный ход педали сцепления. См. «Регулировка педали сцепления» в этом разделе. Присоединить отрицательный провод аккумуляторной батареи.
- Измерить свободный ход педали. Слегка нажать на педель сцепления рукой и измерить ход педали, после которого почувствуется сопротивление.
Отрегулировать свободный ход педали сцепления. Ослабить стопорную гайку и повернуть толкатель. Свободный ход педали должен составлять 6-12 мм (0,2-0,5 дюйма). По окончании регулировки затянуть стопорную гайку.
Измерить ход педали. Выжать педаль сцепления до упора в пол. Измерять ход следует с начальной точки до конечной точки. Отрегулировать ход педали. Ослабить стопорную гайку и повернуть болт. Ход педали должен составлять 130-140 мм (5,1-5,5 дюйма). По окончании регулировки затянуть стопорную гайку.
- Включить стояночный тормоз.
- Двигатель должен работать на холостом ходу.
- Перемещая рычаг переключения передач в положение «задний ход», медленно выжать педаль сцепления и измерить расстояние между точкой, в которой не слышен шум шестерен, и точкой, в которой педаль полностью утоплена. Измеренное расстояние должно составлять 30-40 мм (1,2-1,6 дюйма).
Если измеренное расстояние не соответствует указанному диапазону, необходимо проверить следующее:
- Высоту педали сцепления
- Свободный ход
- Наличие воздуха в системе гидропривода
- Кожух сцепления и нажимной диск
- Отсоединить отрицательный провод аккумуляторной батареи.
- Снять КПП с автомобиля. См. Раздел 5B, «Пятиступенчатая механическая коробка переключения передач».
- Выкрутить болты крепления нажимного диска к маховику и снять нажимной диск сцепления.
Снять ведомый диск сцепления с маховика.
- Осмотр
- Визуально проверить рабочие поверхности сцепления на износ или замасливание.
- Проверить пружину на отсутствие повреждений или ослабление.
- Проверить ведомый диск сцепления на деформацию или коробление. В случае обнаружения дефектов следует установить новый ведомый диск сцепления.
Проверка ведомого диска сцепления
- Измерить глубину утапливания головки заклепки относительно поверхности диска.
- Если измеренное расстояние меньше допустимого предела, следует заменить ведомый диск.
- Глубина утапливания головки заклепки (минимально допустимая): 0,3 мм (0,012 дюйма)
- Проверить лепестки нажимной пружины на износ.
- Проверить поверхность нажимного диска на износ или растрескивание.
- Проверить поверхность диска на замасливание. В случае обнаружения дефектов следует установить новый нажимной диск сцепления.
- Смазать шлицы в ступице ведомого диска сцепления универсальной смазкой.
- Установить сцепление и отцентрировать нажимной и ведомый диски относительно маховика с помощью оправки J-42474.
- Вкрутить болты крепления нажимного диска к маховику.
Снять хомут крепления шланга к штуцеру главного цилиндра. Снять шланг со штуцера главного цилиндра.
Отсоединить трубку главного цилиндра.
Скрутить гайки крепления главного цилиндра. Снять главный цилиндр.
- Установить главный цилиндр сцепления и закрепить его гайками.
Подключить трубку главного цилиндра.
Надеть шланг на штуцер главного цилиндра. Надеть хомут крепления шланга к штуцеру главного цилиндра. Установить толкатель и стопорный штифт толкателя. Установить скобу. Удалить воздух из системы гидропривода. См. «Удаление воздуха из системы гидропривода» в этом разделе. Отрегулировать педаль сцепления. См. «Регулировка педали сцепления» в этом разделе. Долить тормозную жидкость в бачок до необходимого уровня.
- Снять КПП с автомобиля. См. Раздел 5B, «Пятиступенчатая механическая коробка переключения передач».
- Выкрутить болты крепления концентрического цилиндра выключения сцепления.
- Отсоединить трубку от концентрического цилиндра выключения сцепления.
Снять втулку с трубки концентрического цилиндра выключения сцепления в картере КПП. Снять трубку концентрического цилиндр выключения сцепления. Снять уплотнительное кольцо и концентрический цилиндр выключения сцепления.
- Установить концентрический цилиндр выключения сцепления и трубку гидропривода.
- Наживить штуцер трубки гидропривода и затянуть болты крепления цилиндра.
Источник
Управляем педалями шевроле авео правильно
Одним из важнейших моментов является правильная работа с педалью сцепления. Особенно, когда речь идет о езде по городу, парковке и совершении других маневров.
Неправильно выжатое или отпущенное сцепление может приводить к рывкам, подергиванию, или авто просто заглохнет.
Многие новички сталкиваются именно с такими проблемами, и только их решение позволит нормально управлять автомобилем.
При нажатии на педаль сцепления до упора левой ногой пятка касается пола. Когда сцепление необходимо отпустить, то пятка приподнимается и отходит назад вместе с педалью.
Место соприкосновения стопы и педали при этом не изменяется даже при многократном выжимании сцепления.
Однако многие ошибочно не отрывают пятку при отпускании педали сцепления Шевроле Авео, а дают ей скользить по подошве.
При многократном использовании сцепления это приводит к тому, что педаль съезжает со стопы, и приходится переставлять ногу. Иначе нажать на педаль становится невозможно.
Еще один вопрос заключается в том, куда убрать ногу с педали сцепления если в ближайшее время она использоваться не будет, например, при езде по трассе.
Многие оставляют ногу на полу напротив педали. Также можно встретить вариант, когда нога убирается на ступеньку, расположенную сбоку.
Оба варианта правильны, просто в первом случае это связано с тем, что на старых моделях авто ступеньки сбоку не было, и водитель лишался выбора.
При этом многие делают одну ошибку, включая владельцев Шевроле Авео. Нога вовсе не убирается с педали сцепления, при этом немного прижимая ее.
В конечном итоге диск постоянно под напряжением, и происходи сжигание сцепления. Из-за этого в скором времени его придется заменять.
Если возникает необходимость в использовании педали сцепления ногу следует подводить заранее. Хотя многие новички делают это в последний момент, допуская резкий удар с нажатием на педаль.
Это также весьма негативно сказывается на работоспособности узла, сокращая срок его эксплуатации.
Правую ногу размещаем напротив педали тормоза. Пяткой упираемся в пол, пальцы перемещаем при необходимости с газа на тормоз и обратно.
Даже по накладкам педалей Шевроле Авео видно, что стираются они только с одного бока. Также на расположение ноги указывает стертый и проломленный коврик.
При этом нет необходимости постоянно переставлять ногу, что иногда усложняет контроль газа-тормоза и может привести к аварийной ситуации.
Полностью ногу с педали тормоза или газа убирать не следует никогда, до момента полной остановки автомобиля и отключения двигателя и включения ручника.
Однако на некоторых автомобилях педаль газа расположена сильно глубоко. В таких случаях ногу между педалями газа и тормоза придется переставлять полностью.
Это связано с тем, что переместить только переднюю часть ступни будет невозможно, поскольку она будет задевать педаль тормоза при перемещении с педали газа.
На Шевроле Авео подобной проблемы нет, однако на ряде других авто можно столкнуться и с такой проблемой.
Важно правильно использовать ставить ноги и управлять педалями, и тогда особых проблем в движении возникнуть не должно
Замена и тюнинг кулисы на лачетти — logbook Chevrolet Lacetti on DRIVE2
Замена кулисы шевроле лачетти такое главная передача? Главная передача предназначена для увеличения крутящего момента двигателя и его передачи к ведущим колесам. От величины передаточного отношения главной передачи зависят не только тягово-скоростные свойства автомобиля, но и расход топлива.
В коробке дифференциала КПП Лачетти установлены два сателлита и две полуосевые шестерни. Сателлиты установлены на оси, закрепленной в коробке дифференциала.
Регулируем кулису на Шевроле Лачетти своими руками
Полуосевые шестерни соединяются со шлицевыми хвостовиками внутренних шарниров приводов колес, которые фиксируются замена кулисы шевроле лачетти шестернях разрезными пружинными кольцами. По цилиндрическим поверхностям хвостовиков работают сальники, которые запрессованы в посадочные места картера сцепления. Для исключения попадания воды и уменьшения попадания пыли в полость коробки передач ее сапун установлен в верхней части корпуса механизма переключения передач. Что такое сапун?
Сапун сообщает полость коробки передач с атмосферой.
Засорение сапуна может привести к повышению давления в картере коробки при ее нагреве, что может вызвать течь масла через сальники, а также к засасыванию пыли при остывании коробки передач. Механизм переключения передач Замена кулисы шевроле лачетти Рычаг переключения передач установлен на туннеле пола и соединен с тягой управления.
Другим концом тяга управления через привод соединена с механизмом переключения передач, расположенным в коробке передач. Как заменить сальник и шток механизма переключения передач изложено в замена кулисы шевроле лачетти Составные части механизма управления переключением передач: Мир Вашему дому и удачи на дорогах. После того, как я купил себе автомобиль Шевроле Лачетти, мне пришло в голову вступить во все форумы и сообщества любителей данной модели.
Частенько общаюсь с лачеттеводами, делюсь со своими проблемами, помогаю решать проблемы других, давая советы. На этот раз я уловил какой-то посторонний звон около коробки переключения передач, причем слышно его было именно во время движения автомобиля, вне зависимости от включенной передачи. Но стоит придержать рукоятку КПП рукой, замена кулисы шевроле лачетти звук тотчас исчезал. У меня сразу же возникли подозрения на этот счет, но спешить с выводами я не.
Написал о своей проблеме на форуме и мне там сразу же подтвердили мои опасения.
Замена короткоходной кулисы на Chevrolet Lacetti
Скорее всего, все дело в уплотнительном кольце. Со временем он истончается, изнашивается, соответственно, соприкосновение кулисы, которая идет в коробку передач, и кулисы ослабевает.
Следующим моим действием было смазать шарниры, замена кулисы шевроле лачетти и штифт, не знаю, кто говорит надо мазать, кто нет, я намазал простым литолом, потом еще уши у тяги намазал: После этого, ставим всю эту приблуду на место: Далее самое непонятное для меня было это регулировка, постараюсь объяснить: Потом, идем в салон, снимаем кожух ручки КПП, и совмещаем метки, зафиксировав, ну например отверткой: Идем на улицу и затягиваем хомут, проверяем легкость включения передач, при необходимости повторяем регулировку, я отрегулировал за 2 раза.
В итоге: Для чего извлеките стопорное кольцо и снимите тягу со втулки. Втулку снимите с кулачка, подперев ее снизу подходящей оправкой например, рожковым ключом на Возьмите новую кулису и выставьте нужные расстояния кулачков. Опытным путем удалось установить, что на коротком плече нужно замена кулисы шевроле лачетти 42 мм, а на длинном 84 мм.
Для сравнения, оригинальная кулиса имеет расстояния 60 и 80 мм соответственно. Соберите весь механизм в обратном порядке, заменив сразу изношенные детали. Установите механизм на место, вставьте и зафиксируйте палец и пружинный фиксатор оси кулисы. Теперь можно приступать к регулировке.
Устанавливаем рычаг коробки передач в нейтральное замена кулисы шевроле лачетти. Открываем капот и находим место фиксации приводного вала коробки и привода тяги. Место фиксации отмечено стрелочкой. Ключом на 12 ослабляем этот хомут и от руки стараемся покачать или провернуть по часовой стрелке управляющий вал.
Это нужно для того, чтобы убедиться в том, что привод не прикипел к валу, иначе вся регулировка не будет иметь смысла.
Плохо включаются передачи на Шевроле Лачетти
На Шевроле Лачетти 1,6 начали плохо включаться передачи. Первая и задняя передачи хуже всех остальных. Бывает с треском, но удается включить, а бывает приходится глушить двигатель и включать передачу. Сосед по гаражу посоветовал прокачать сцепление. Вдруг, говорит, тормозная жидкость пришла в негодность или воздух в системе собрался. Я так и сделал. Подцепил шланг и прозрачную бутылку к штуцеру рабочего цилиндра сцепления и попросил соседа нажать несколько раз на педаль сцепления. Да, жидкость пошла с пузырьками воздуха. И немного мутноватая. Долил в бачок главного тормозного цилиндра новую жидкость (если кто не знает, то у ГТЦ и главного цилиндра сцепления бачок общий ). Еще раз прокачал. И передачи стали включаться отлично. Правда, радовался я рано, так как под конец второго дня передачи снова начали плохо включаться (((. Повторная прокачка рабочего цилиндра сцепления вновь показал жидкость с пузырьками воздуха. Но, ситуацию исправила. Ненадолго. Через день история повторилась. Подскажите, откуда берется воздух в сцеплении? В чём может быть проблема и что делать?
Лучшие ответы (1)
Я бы даже сказал что это 99% рабочий цилиндр. Раковины по рабочей поверхности цилиндра. Поршень идёт вперёд, манжет пересекает раковины не выдавливая воздух. Капельки воздуха остаются за поршнем, при обратном ходе поршня смешиваются с жидкостью. Здесь поможет только замена цилиндра.
Ответы 2 )
Показано комментариев: 2 . Всего: 2 .
Всем спасибо. Проблема решена. Было принято решение заменить сцепление комплектом: корзина, диск и выжимной подшипник. После разборки и осмотра деталей, очевидным было только то, что накладки на диске сцепления прилично стёрты. Осмотр корзины и выжимного подшипника ничего плохого не выявил. Корзина целая, лепестки не сломаны. Выжимной сухой, подшипник не гудел (даже закралось сомнение, что проблема в нём). Но, так как был уже куплен новый комплект сцепления от VALEO, выборочной заменой деталей заниматься уже не хотелось. Да и рискованно это! Любители могут ошибиться в определение дефектов и степени износа железяк. А эта ошибка повлечёт за собой повторное снятие коробки передач. Что очень пугало)))
Педаль потыркаешь раз появится. Сцепу прокачивал, помогло на 2 дня, потом всё по-новой.
Тормозуха не уходит, потёков и замасливания нет, планируется замена сцепления всем комплектом Нравится Показать список оценивших Мерс м проподло сцепление поменял главный не то поменял рабочий не топоменял корзину не то поменял моховик не то ну и диск конечно не помогло хз что делать Нравится Показать список оценивших. За работу в упала педаль сцепления шевроле лачетти вы отдадите руб.
Имеет смысл задуматься о замене диска сцепления, если вы также давно его не меняли замена диска сцепления обычно каждые тыс кмпотому что процедура для выполнения этих упала педаль сцепления шевроле лачетти подразумевает снятие коробки. За работу с вас возьмут ненамного больше, зато вы сразу же поменяете заодно и сцепление.
Также рекомендую заменить заодно масло в коробке, если оно не менялось уже более 50 тыс км.
После работы обязательно прокачать систему и проверить, нет ли течей в местах соединений. Как ехать без сцепления? Допустим вы примерно или точно поняли в чём произошла поломка, как же теперь доехать до дома или до сервиса?
Доехать своим ходом можно, но упала педаль сцепления шевроле лачетти вы что-то сделаете не так, это черевато поломкой коробки, выходом из строя синхронизаторов и других составных частей КПП. Если у вас есть деньги и время, то лучше найти водителя, который сможет довезти вас на буксиреили вызвать эвакуатор.
Лачетти сцепление
Выйдет дешевле, чем при поломке КПП. Если вы всё-таки решили ехать своим ходом, то читайте.
Самый простой вариант — это доехать на первой передаче. Раз сцепления нет, то на заглушённом двигателе включаем сразу же первую передачу она включится и без сцепленияи в таком положении заводим автомобиль. Считайте, что вы тронулись и уже едете.
Будьте осторожны, потому что при нажатии на педаль тормоза машину будет продолжать тянуть вперёд, ведь сцепление никак не нажать. Прокачка сцепления и замена тормозной жидкости исправили ситуацию на пару дней. Так вот, наступила весна, лето и все отлично.
Снова начались провалы педали сцепления после стоянки авто. Прокачка сцепления не помогла вечером прокачал, прокатился все норм. Лачетти 1.
Ровно год назад,зимой,в один из утренних дней, заметил что педаль стала какая то вязкая,слабая. Через пару дней вообще почти упала в пол,скорость не могу включить без накачки педалью,проверяю жидкость-норма,но сильно темная!
Прокачка и регулировка сцепления Шевроле Нива: пошаговая инструкция
При этом поломки первой категории имеют свойство быстро переходить во вторую.
Детали несвоевременно отрегулированного сцепления быстро изнашиваются и требуют замены. Неотрегулированный привод сцепления доставляет неудобства при управлении автомобилем – появляются затруднения при переключении скоростей или рывки, когда машина трогается с места.
Когда нужно регулировать?
Регулировать свободный ход педали и прокачивать гидропривод необходимо в следующих случаях:
- Слишком большой ход педали. В этом случае сцепление выключается не полностью («ведет»). Это приводит к затрудненному переключению передач и интенсивному износу фрикционной накладки на ведомом диске.
- Малый ход сцепления. В этом случае диск пробуксовывает, особенно при сильной нагрузке на трансмиссию (движение в гору, на повышенной передаче).
- Рывки, стуки или скрипы при переключении передач или в моменты, когда машина трогается с места.
Важно: эксплуатация авто с неправильно отрегулированным или «завоздушенным» приводом сцепления приводит к ускоренному износу деталей КПП. Конструкция сцепления Нивы Шевроле совпадает с аналогичным узлом «классики» АвтоВАЗа
Отличие состоит лишь в других размерах рабочего цилиндра и, соответственно, в большем и более легком ходе педали
Конструкция сцепления Нивы Шевроле совпадает с аналогичным узлом «классики» АвтоВАЗа. Отличие состоит лишь в других размерах рабочего цилиндра и, соответственно, в большем и более легком ходе педали.
Как прокачать?
Перед регулировкой механизма нужно прокачать гидропривод. Для этого понадобится тормозная жидкость, емкость и гибкая трубка, внутренний диаметр которой соответствует размеру штуцера и накидной ключ на 10.
Процесс прокачки похож на удаление воздуха из тормозной системы. Как и случае с тормозами, работа выполняется с помощником.
Один человек должен по команде нажимать и отпускать педаль, а второй – открывать и закрывать штуцер.
Как отрегулировать своими руками?
Для регулировки механизма понадобятся ключи на 10, 13 и 17, пассатижи и карандаш. Операция выполняется на подъемнике или смотровой яме. Порядок работ следующий:
- Ключом на 10 открутить контргайку ограничителя хода педали.
- Вращая гайку, выставить свободный ход в пределах 0,4-2 мм.
- Затянуть контргайку.
Затем нужно спуститься под машину и отрегулировать свободный ход толкателя в пределах 4-5 мм (чтобы открутить гайки, нужны ключи на 13 и 17). Проверка выполняется следующим образом:
- Пассатижами снять оттяжную пружину вилки сцепления.
- Упереть карандаш в бобышку нижнего крепления рабочего цилиндра.
- Сделать две отметки: напротив вилки и на 5 миллиметров правее.
- Отвести вилку до упора назад, выбрав свободный ход толкателя.
- Вилка должна остановиться строго напротив метки на карандаше.
Если зазор не соответствует номинальному, нужно отпустить контргайку и, вращая гайку, добиться требуемых параметров.
Окончательная проверка выполняется при заведенном двигателе. Если все сделано правильно, передачи легко переключаются, а машина начинает трогаться, если педаль отпустить примерно на ⅓ – ⅔ хода.
Кулиса КПП: что это такое, признаки износа, как отрегулировать самостоятельно
Далеко не все автомобилисты представляют, как называется та или иная деталь в их автомобиле. При этом речь идет не только о «запрятанных» в двигатель механизмах, но и об устройствах, с которыми они взаимодействуют буквально каждый день. Одной из таких деталей является кулиса КПП.
Обратите внимание: Название «кулиса» не является официальным для данного механизма, но оно общепринято. На самом деле данная деталь называется тягой привода управления коробки передач
1. Что такое кулиса КПП 2. Признаки износа кулисы КПП 3. Регулировка кулисы КПП
Что такое кулиса КПП
Многие водители ошибочно считают, что под кулисой понимается рычаг переключения передач, но это не совсем так. Если речь идет о кулисе КПП, подразумевается составной механизм, задачей которого является связь рычага переключения передач и штока. То есть, кулису увидеть, а уж тем более потрогать, водитель не может. Данный элемент располагается между рычагом и непосредственно коробкой переключения передач, а размещается она под днищем автомобиля, около карданного вала, а в некоторых случаях под самим рычагом переключения передач.
Как можно понять из описания, кулисе регулярно приходится сталкиваться с серьезными нагрузками, поэтому данный элемент должен иметь хорошую прочность. Несмотря на это, кулиса подвержена повреждениям. Если в ней отсутствует достаточно смазочных компонентов, в нее попали капли воды, пыль или другой «мусор», велик риск выхода детали из строя.
Обратите внимание: На некоторых автомобилях кулиса может без замены проработать 200-300 и даже более тысяч километров. Но, если брать средний результат, обычно кулиса КПП выходит из строя на 100 тысячах километров эксплуатации
Признаки износа кулисы КПП
Водитель должен обращать внимание на возможный выход из строя агрегатов автомобиля, в том числе знать характерные признаки износа кулисы КПП, чтобы своевременно предпринять действия по ее замене. Несмотря на то что механизм довольно надежный, следует знать следующие «симптомы» его скорой поломки:
- Повышенный люфт у ручки КПП. Это может быть заметно, как когда ручка находится в нейтральном положении, так и на одной из передач;
- Сложности с переключением передач. Например, одна или несколько передач с трудом «втыкаются», а может и вовсе возникает хруст при движении рычага в их сторону;
- Чувствуется, что переключаться передачи стали более туго, будто рычаг стал значительно тяжелее;
- Передачи включаются неправильно, например, вместо пятой включается третья или наоборот.
Водители часто игнорируют появление люфта в коробке передач, считая, что это нормальная ситуация. На самом деле, если возник люфт, нужно обязательно провести диагностику КПП, а при необходимости отрегулировать или заменить кулису. Дело в том, что незначительный люфт уже является достаточно серьезным симптомом неисправности кулисы КПП.
Если ее «сорвет» в процессе движения автомобиля, это может привести к тяжелым последствиям, как для автомобиля, так и для водителя, поскольку велик риск в такой ситуации попадания в ДТП.
Именно поэтому, если вы замечаете наличие проблем с переключением передач КПП, обязательно обратитесь в сервисный центр для диагностики и ремонта кулисы, если он потребуется.
Регулировка кулисы КПП
Не всегда требуется полная или частичная замена кулисы. Довольно часто можно ограничиться простой регулировкой. При этом отрегулировать кулису возможно своими руками, без обращения в сервисный центр. Есть два способа регулировки:
- По задней передаче. Для того, чтобы отрегулировать кулису по задней передаче, необходимо ослабить на ней хомут, после чего перевести рычаг КПП в то положение, которое соответствует идеальному включению задней передачи. После этого затягивается хомут, и на этом работа считается завершенной;
- По первой передаче. Если нет возможности включить заднюю передачу, можно провести регулировку кулисы КПП по первой передаче. Для этого включаем первую передачу, после чего ослабляем хомут кулисы. Далее вращаем привод кулисы против часовой стрелки до упора рычага КПП в пластиковый фиксатор задней скорости, и далее затягиваем хомут.
Стоит отметить, что выше описаны общие процессы регулировки кулисы КПП
Важно сказать, что процесс может отличаться, в зависимости от автомобиля, поэтому перед началом работ рекомендуется ознакомиться с инструкцией конкретно для вашей модели машины
(353 голос., 4,49 из 5) Загрузка…
Замена короткоходной кулисы на Chevrolet Lacetti
В данном фото отчёте подробно показано, как своими руками произвести замену и регулировку короткоходной кулисы на автомобиле Chevrolet Lacetti. В основном, главными симптомами которые указывают на неисправность кулисы это, прежде всего большой ход по кругу ручки КПП на нейтральной передачи, а также проблемы с включением передач, будь то первая, вторая либо задний ход и т.п… Также похожие симптомы, в некоторых случаях, излечивает замена масла в КПП.
Если всё-таки причина всех бед установлена и она указывает на кулису, которая не подлежит регулировке, для замены вам потребуется:
- Плоскогубцы с тонкими кончиками;
- Гаечный ключ на 12;
- Ключ рожковый на 17;
- Обычная крестообразная отвертка.
Снимаем стопор ( лучше включить 5 передачу, тогда будет удобнее, но все равно в не видимой зоне). Находим его на ощупь. Поддеваем отверткой и отщелкиваем с фиксатора наружную половинку, а затем вытаскиваем сам стопор.
Ослабляем болт тяги привода КПП (снимать болт не обязательно).Стрелочкой показана гайка, она не крутится, а болт нужно откручивать снизу ключом на 12.
Далее вытащив штифт, размыкаем шарнир ( красная стрелка).Раз ведя в стороны пружинные фиксаторы (зеленые стрелки), вынимаем ось кулисы.
Снимаем кулису в сборе.
Разбираем кулису для чего круглогубцами снимаем фиксаторы.
Фторопластовые втулки подпираем снизу ключом на 17 и они выскакивают.
Старая и новая кулисы.
Выставляем нужные расстояния на регулируемой кулисе. Я выставил 84 мм на длинном плече и 42 мм на коротком. На старой кулисе были 80 мм и 60 мм.
Собираем все в обратной последовательности.
Устанавливаем кулису на ее законное место, вставляем ось кулисы и защелкиваем фиксаторы, соединяем шарнир ( не забывая про стопор),Болт который ослабляли пока не затягиваем.Приступаем к регулировке. Передача КПП должна быть установлена в положение «нейтраль».Поворачивая шарнир одной рукой и нажимая на подпружиненный регулировочный штифт, находим положение при котором он входит в отверстие штока, тем самым зафиксировав его:
Далее переходим в салон. Снимаем кожух КПП для чего давим на его рамку со стороны торпеды в сторону рычага КПП. Далее нужно зафиксировать рычаг КПП по регулировочным отверстиям.
Вставляем туда например отвертку диаметром 4-5 мм.
И вот теперь, когда и шток выбора передач и ручка КПП зафиксированы, затягиваем болт: Вынимаем отвертку, отпускаем подпружиненный шток, одеваем чехол КПП и все. Итог:Ход рычага КПП стал значительно короче передачи включаются четко.Для сравнения: Нейтраль.
1 и 3 передачи.
2 и 4 передачи.На последнем фото видно расстояние до ручника.
check-test
Какие виды ремонта и сервиса делают в дилерском техцентре Шевроле в Москве?
- Гарантийный ремонт по замене деталей с производственным браком, неисправность которых выявлена в первые 36 месяцев после покупки (или в первые 100 тысяч км пробега а/м).
- Компьютерная диагностика топливной системы, АВS (антиблокировочной системы), ДВС, МКПП/АКПП и других систем а/м.
- Частичный или капитальный ремонт двигателя внутреннего сгорания.
- Агрегатный ремонт по замене сцепления, коробки передач, топливной системы, амортизаторов, шаровых др.
- Ремонт деталей кузова по исправлению геометрии (боковин, панелей, лонжерона) или полная замена (решетка радиатора, дверные пороги, переднее/заднее крыло, крышка багажника и т.д.)
- Покраска, полировка, рихтовка повреждений лакокрасочного покрытия а/м.
- Шиномонтаж
Разобраться в видах необходимого вам ремонта или сервиса Шевроле, узнать предварительную стоимость техобслуживания, можно получив консультацию у специалиста «Автоцентр Сити», заполнив форму заявки.
