Прокачиваем сцепление на Нива Шевроле своими руками

Как отрегулировать сцепление Нива Шевроле своими руками: видео

Регулировка сцепления на Ниве Шевроле

Знание конструкционного устройства механизма даёт основание приступить к самостоятельной процедуре регулировки.

Процесс считается неизбежным этапом ремонта в случае:

  • Превышение нормативного хода педали, что приводит к неполному выключению сцепления. При этом ведомый диск не полностью прилегает своей плоскостью к маховику. Ситуация сводится к интенсивному износу накладки.
  • Малый свободный ход становится причиной пробуксовки феррадо (накладки), то есть неполному прижатию диска. При этом снижается крутящий момент и падение мощности двигателя.
  • Появление рывка, скрипа, шума, удара в трансмиссии при резком включении сцепления, трогаясь с места.

Эпизоды, так или иначе, свидетельствуют о неправильной регулировке хода педали и выжима подшипника. А это приводит к снижению ресурса ведомого диска.

Алгоритм регулировки

  1. Итак, перед началом процесса регулировки, следует выключить зажигание. Процедура эта исключает случайную вспышку под поршнем и произвольный запуск двигателя.
  2. Переведя рычаг коробки в нейтральную позицию, между толкателем и главным цилиндром устанавливается зазор в рамках 0,1–0,5 мм. Такой маленький зазор достаточен для выключения диска (ведомого) из зацепления.Он регулируется ограничителем хода педали. Переведите рычаг в нейтральное положение.
  3. Свободное расстояние его не должно превышать 3 мм. В ином случае следует ослабить контргайку и вращением болта зафиксировать величину хода и затянуть контргайку.
  4. Свободное движение толкателя рабочего цилиндра (4–5 мм) регулируется ослаблением гайки ограничителя.
  5. Последняя деталь, также расположенная на толкателе затягивается контргайкой. Кстати, для определения величины хода толкателя используется специальный шаблон.

Особенности сцепления на На Нива Шевроле

Механизм сцепления на Нива Шевроле усилен утолщённым, большего диаметра диском со сдвоенными демпферными пружинами.

Нажимной и ведомый диск балансируется в сборе и называются корзиной или фасонной чашкой. Узел размещается в литом алюминиевом кожухе с креплением широкой плоскостью к двигателю. Ведущий (нажимной) диск заменяется только при сильном износе плоскости касания или дефекте пружин.

Сцепление Нива Шевроле саморегулируется автоматически рабочим цилиндром. Опуская незначительные детали, узел при необходимости ремонта, заменяется в сборе.

Компоненты

Ведомый диск с наклёпанной фрикционной накладкой располагается между маховым колесом и ведущим диском фасонной чашки. Шлицевая втулка диска свободно сидит на первичном валу.

Заменяется при износе, если толщина накладки уменьшается до 0,2 мм и заклёпки начинают оставлять царапины на нажимном диске.

Причиной могут стать осевое биение, ослабление заклёпок, трещины, поломки, задиры на теле фрикционного материала.

Устанавливается выпирающей частью ступицы в направлении фасонной корзины. При этом центрирующий штифт должен совместиться с отверстием ступицы.

Штампованная фигурная вилка выключения сцепления имеет углубление под шаровую опору, двумя концами упирается в муфту выжимного подшипника. Концы вилки, периодически изнашиваясь, реставрируются путём наваривания на них подушек до толщины заводского образца.

Выжимной подшипник герметичен, не обслуживаемый, без требования промывки. Перемещается по цилиндрической части втулки. Появление шума, свиста в момент выжима свидетельствует о необходимости замены подшипника.

Педальный узел соединён с главным цилиндром, расположенным в моторном отсеке. Вместе с толкателем составляет один узел с поршнем главного узла.

Главный, рабочий гидравлические механизмы сообщаются посредством стальной трубки и армированного рукава. Рабочий цилиндр при помощи кронштейна, крепится на картере сцепления.

Гидропривод работает на тормозной жидкости марки ДОТ-4, запас которой содержится в бачке и имеет сообщение с главным посредством шланга. Прокачку гидравлики предусматривает штуцер, размещённый на цилиндре (рабочем).

Прокачка сцепления на Шевроле Нива

Когда всё нужное для работы будет под рукой, то следует выполнить такие мероприятия:

  1. Открыть бачок, куда заливается жидкость, и наполнить его до горловины. Находится он в подкапотном пространстве.

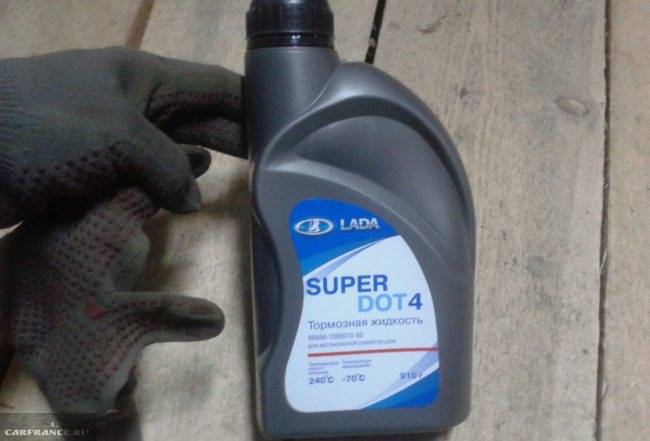

Жидкость для прокачки сцепления

Прокачиваем сцепление нажатием и удерживанием педали

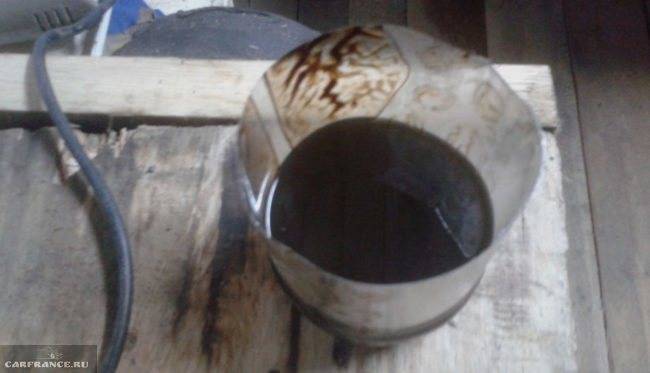

Контроллируем цвет жидкости и пузырьки воздуха

Проверка состояния сцепления

Перед пробной поездкой, проверьте как включаются скорости на выжатом сцеплении.

Чтобы проверить техническое состояние сцепления, потребуется:

  • При прогретом двигателе, который работает на холостом ходу, следует выжать педаль сцепления и включить передачу. В процессе не должно быть слышно никакого скрежета в коробке передач.
  • При разгоне автомобиля он должен набирать скорость пропорционально увеличению частоты вращения коленвала. Если мотор работает на высоких оборотах, а автомобиль при этом будет разгоняться не динамично, то значит, что сцепление пробуксовывает. Тут потребуется его ремонт.

Какое лучше заливать трансмиссионное масло?

Вопросы экологичности оставим Гринпису, для владельцев НИВА главное надежность. Дело в основе, из которой выполнена техническая жидкость. Минералка или полусинтетика дешевле в производстве, но стойкость к расслоению гораздо ниже. С другой стороны, замена трансмиссионной жидкости на внедорожниках НИВА происходит довольно часто, даже самая неустойчивая основа просто не успеет потерять заводские свойства.Расход на угар у синтетики выше, поскольку проникающая способность у такой основы лучше.

А еще интересно: Chevrolet Niva 1.7 реальные отзывы о среднем расходе топлива: бензина

Отличие регулировки на Ниве Шевроле.

Сцепление в авто Шевроле Нива усиленное. Для этого использовался утолщенный металл большего диаметра. Для прижатия используются демпферные пружины. Гидравлический вариант сцепления позволяет компенсировать износ.

Диски сцепления балансируются в собранном виде. Обычно их называют корзиной. Располагается такой компонент в корпусе из алюминия. Когда производиться регулировка сцепления Шевроле Нива необходимо установить новый ведущий диск. Возможен дефект пружин, прижимающих диск.

Чтобы не производить частую регулировку в устройстве предусмотрено наличие рабочего цилиндра. Этот компонент позволяет производить автоматическое изменение зазора. При его выходе из строя узел меняется в сборе.

Ведомый диск находиться между маховиком и диском фасонной чашки. На него с помощью заклепок нанесена специальная накладка. При износе ее толщина уменьшается и заклепки могут царапать диск и вызывать биение.

При установке ступица должна быть направлена к корзине

При этом важно совместить отверстие ступицы и главный штифт

Ведомый диск с наклёпанной фрикционной накладкой располагается между маховым колесом и ведущим диском фасонной чашки. Шлицевая втулка диска свободно сидит на первичном валу. Заменяется при износе, если толщина накладки уменьшается до 0,2 мм и заклёпки начинают оставлять царапины на нажимном диске. Причиной могут стать осевое биение, ослабление заклёпок, трещины, поломки, задиры на теле фрикционного материала.

Устанавливается выпирающей частью ступицы в направлении фасонной корзины. При этом центрирующий штифт должен совместиться с отверстием ступицы.

Штампованная фигурная вилка выключения сцепления имеет углубление под шаровую опору, двумя концами упирается в муфту выжимного подшипника. Концы вилки, периодически изнашиваясь, реставрируются путём наваривания на них подушек до толщины заводского образца.

Выжимной подшипник герметичен, не обслуживаемый, без требования промывки. Перемещается по цилиндрической части втулки. Появление шума, свиста в момент выжима свидетельствует о необходимости замены подшипника.

Педальный узел соединён с главным цилиндром, расположенным в моторном отсеке. Вместе с толкателем составляет один узел с поршнем главного узла.

Главный, рабочий гидравлические механизмы сообщаются посредством стальной трубки и армированного рукава. Рабочий цилиндр при помощи кронштейна, крепится на картере сцепления.

С нажатием педали, поршень главного создаёт давление жидкости, которое заставляет толкатель и вилку перемещать муфту выжимного подшипника.

Гидропривод работает на тормозной жидкости марки ДОТ-4, запас которой содержится в бачке и имеет сообщение с главным посредством шланга. Прокачку гидравлики предусматривает штуцер, размещённый на цилиндре (рабочем).


ПОЧЕМУ ПАДАЕТ ПЕДАЛЬ СЦЕПЛЕНИЯ. Как прокачать сцепление

Сцепление Нива ВАЗ 21213, 21214, 2131 lada 4×4

На иллюстрациях показано устройство сцепления до 2009 г. и после. С 2009 года на автомобили Lada 21214М устанавливают привод сцепления с автоматической компенсацией износа фрикционных накладок ведомого диска.

Сцепление и его гидропривод (до 2009 г)

Устройство сцепления (после 2009 г)

Рабочий цилиндр и вилка выключения сцепления автомобиля с 2009 года выпуска:1 – подшипник выключения сцепления; 2 – шаровая опора; 3 – вилка выключения сцепления; 4 – чехол вилки выключения сцепления; 5 – болт крепления кронштейна; 6 – кронштейн крепления рабочего цилиндра; 7 – корпус рабочего цилиндра; 8 – клапан выпуска воздуха

Кожух сцепления соединен с маховиком шестью болтами. В маховике имеются три штифта, которые при установке входят в соответствующие отверстия кожуха, центрируя его. Тремя парами упругих стальных пластин с заклепками кожух соединен с нажимным диском. Другими тремя пластинами кожух соединен с упорным фланцем, обращенным к подшипнику выключения сцепления («выжимному»). Этот узел в сборе («корзина» сцепления) отбалансирован на стенде, поэтому заменять его следует целиком. Замена необходима при сильном износе поверхности нажимного диска или «осадке» пружины.

Ведомый диск в сборе с пружинным демпфером крутильных колебаний установлен между маховиком и кожухом сцепления и может перемещаться по шлицам первичного вала коробки передач. Диск заменяют при биении в зоне накладок более 0,5 мм, их растрескивании, задирах или неравномерном износе, а также, если расстояние от поверхности накладки до заклепок менее 0,2 мм.

Примечание

На новых Нивах, сцепление размерности 200 мм заменено на новое, усиленное размерности 215 мм, производства фирмы Valeo, аналогичное используемому на автомобилях Chevrolet Niva. Подтверждено почти двукратное увеличение ресурса до 120 тыс. км.

Подшипник выключения сцепления установлен на муфте, которая при включении-выключении сцепления перемещается по направляющей втулке, воздействуя на упорный фланец диафрагменной пружины. При выключенном сцеплении между подшипником и упорным фланцем должен быть зазор, который определяется свободным ходом толкателя вилки выключения сцепления . Подшипник не требует обслуживания и смазки. Его заменяют в случае повышенного шума при включении сцепления.

Вилка выключения сцепления – стальная штампованная, находится в картере сцепления и качается на шаровой опоре (под нее на вилке выштамповано углубление). К шаровой опоре вилка поджимается пластинчатой пружиной (приклепанной в средней части вилки). Концы вилки упираются в муфту подшипника выключения сцепления и поджимаются к ней фигурной пружиной. Отверстие для вилки сцепления в картере закрыто резиновым гофрированным чехлом. Вилка постоянно поджимается к толкателю рабочего цилиндра оттяжной пружиной.

Педаль сцепления подвешена на оси в кронштейне. Для облегчения усилия при включении сцепления на ее верхнем конце закреплена сервопружина. Для гарантированного возврата педали в исходное положение служит возвратная пружина (более слабая). Педаль шарнирно соединена с толкателем, который входит в выемку поршня главного цилиндра сцепления. Главный цилиндр закреплен в моторном отсеке на двух шпильках, приваренных к кронштейну педалей. Главный цилиндр соединен стальной трубкой и резиновым шлангом с рабочим цилиндром, закрепленным на картере сцепления двумя болтами. При нажатии на педаль поршень главного цилиндра сжимает жидкость, поршень рабочего цилиндра выдвигается и через толкатель воздействует на вилку выключения сцепления. При отпускании педали вилка под действием оттяжной пружины давит на толкатель, возвращая поршни в исходное положение.

В гидроприводе сцепления используется тормозная жидкость DOT-3 или DOT-4. Ее запас находится в бачке, соединенном с главным цилиндром резиновым шлангом. Под крышкой бачка находится резиновая гофрированная диафрагма, изолирующая полость бачка от атмосферной влаги и пыли. Для прокачки гидропривода (при замене его деталей или смене жидкости) предусмотрен штуцер на рабочем цилиндре.

Видео

Какую тормозную жидкость выбрать для Приоры

Завод изготовитель заливает DOT 4. Самыми популярными у покупателей являются тормозные жидкости ROSDOT 4 и НЕВА-М. Первый вариант подороже второй подешевле. Для автомобилей с ABS и без рекомендуется применять разные типы жидкостей.

  • DOT-4 plus — для автомобилей без ABS
  • DOT-4 class 6 — разработана для современных тормозных систем (ABS, ESP,VSA)

В зависимости от емкости, стоимость тормозной жидкости указанных выше от 50 до 150 руб.

Можно так же залить жидкость DOT 5.1. Она имеет более низкую вязкость чем указанные выше образцы, а так же более высокую температуру кипения и по заявлениям производителей меняется один раз в пять лет.

Смешивать между собой жидкости разных типов запрещено!

Как делается замена сцепления Нива Шевроле своими руками

Самый простой способ при любой поломке – обратиться на СТО. Проблемы со сцеплением там способны устранить буквально за пару часов. Но есть и другой способ, который поможет сэкономить деньги, – отремонтировать машину своими руками.

Начнем с главного

Разберемся, что такое сцепление. Это устройство для переключения передач в автомобиле. Когда оно выходит из строя, то страдают и другие узлы: коробка передач и даже двигатель. Кроме этого, в каждой машине есть привод (передний или задний). У Нивы Шевроле привод полный гидравлический. Это создаст дополнительные сложности. Но если взялись, то отступать не будем.

Дальше давайте ознакомимся с возможными поломками сцепления. Например, когда у Нивы Шевроле «пробуксовывает» сцепление, то причинами могут быть:

  1. Прогорание или сильный износ накладок. В такой ситуации нужна замена диска.
  2. Масло на накладках ведомого диска. Тогда ищем, где протекает масло, устраняем течь, а также промываем диски.
  3. Бывают ситуации, когда сцепление «ведет». Это происходит по причине его частичного выключения. В чем тут дело:
  • появление торцевого биения или деформация ведомого диска. Оптимальным выходом станет замена диска на новый;
  • попадание воздуха в гидравлику. В таком случае понадобится прокачка системы;
  • перекосило нажимной диск, тогда без вариантов – менять;
  • ослабление заклепок накладок. Только поменяв весь комплект на новый, можно решить проблему;
  • поломка нажимной вилки. Может понадобиться замена.

Бывают и такие варианты: шум при нажатии на сцепление или при отпускании педали. Все равно без того, чтобы разобрать всю систему, никак не обойтись.

Как происходит замена сцепления в машине Нива Шевроле

Главное в этом деле – терпение и следование инструкции в точности. А теперь ремонт шаг за шагом:

  • заезжаем на смотровую яму;
  • снимаем коробку передач;
  • если решили не менять нажимной диск, то делаем пометки о расположении маховика и кожуха;
  • берем ключ на 8 и выкручиваем все болты, которые крепят диск к маховику. Сделать это можно, если маховик держать неподвижно;
  • снимаем ведомый и нажимной диски;
  • если есть признаки износа ведомого диска, тогда его нужно менять;
  • присмотритесь, не повреждены ли пружины демпфера. Если да, то диск тем более необходимо менять на новый;
  • обследуем лепестки выжимной пружины. Они должны находиться на одном уровне и не иметь износа;
  • только при условии, что все показатели в норме, замена деталей не требуется. А при несоответствии хотя бы одного из них покупки ведомого и выжимного дисков не избежать.

Важный момент – попутная замена выжимного подшипника. Если не сделаете это сейчас, то скоро опять будете разбирать автомобиль и менять его.

Обратите внимание на цилиндр гидравлики

Утечка жидкости или неполное включение сцепления? Достаем главный цилиндр и исследуем. Корпус не поврежден, отсутствуют царапины и признаки износа? Значит, обойдемся ремонтом. Привод работает при помощи рабочего цилиндра. Вы жмете на педаль, а он через систему тяг и гидравлику передает усилие на вилку и подшипник. Через резиновый шланг, которым соединены рабочий и главный цилиндры, бывает утечка жидкости. Это и приводит к плохому выключению сцепления. После замены рабочего цилиндра делаем регулировку и прокачку.

Понадобились снятие и установка бачка гидропривода сцепления? Значит, нужно открутить пробку бачка и гайку крепления, достать сам бачок и слить из него жидкость. Попустите хомут крепления и шланга и полностью отсоедините. Заметили внутри бачка отложения? Промойте и устанавливайте назад. Заливаем жидкостью и прокачиваем.

Ремонт закончился, но появилась другая проблема

И педаль сцепления податлива, и всю систему перебрали, но возникла другая забота: при наборе оборотов появилась вибрация. Легкий гул усиливается, как только обороты двигателя увеличиваются. И главное, до ремонта такой проблемы не было. Некоторые мастера советуют какое-то время поездить, и все пройдет. Но лучше не рисковать и снова разобрать автомобиль. Скорее всего, дело в кардане, и понадобится замена раздаточной коробки. И все это можно сделать самому. С первым ремонтом вы же справились?

Ремонт главного цилиндра сцепления ВАЗ 2107

При появлении проблем с ГЦС его нужно снять с автомобиля, разобрать, устранить дефекты, собрать и установить на место. Работу может выполнить любой автовладелец, обладающий минимальными слесарными навыками. Если таких навыков нет, проще поменять цилиндр в сборе. Для ремонта и замены ГЦС потребуются следующие инструменты и материалы:

  • комплект рожковых и накидных ключей;
  • набор головок с трещоткой;
  • длинная тонкая отвёртка;
  • пассатижи-круглогубцы;
  • 0,5 л тормозной жидкости РОСА ДОТ-4;
  • водоотталкивающее средство WD-40;
  • небольшая ёмкость для слива РЖ;
  • шланг для прокачки;
  • шприц на 22–50 мл.

Прокачка сцепления автомобиля: симптомы, подготовка, этапы

“Болезни” сцепления могут привести к проблемам на старте и при торможении. Увы, по внешним признакам диагностировать неполадки системы нельзя

Контролируйте её работу, обращайте внимание на собственные ощущения при нажатии педали, а если заметили рывки при запуске двигателя и переключении коробки, отправляйтесь на диагностику

Система сцепления автомобиля

Когда требуется прокачка сцепления

Работа системы сцепления основана на законах физики — свойствах гидравлической/тормозной жидкости сжиматься/разжиматься под воздействием нагрузки. Если в систему попал воздух, её свойства меняются. Как результат: гидравлика перестает реагировать на давление или реагирует с запозданием, что приводит к рывкам и толчкам при нажатии на педаль.

Признаки “завоздушивания” системы

Если появились следующие симптомы, пора менять гидравлическую жидкость:

  • педаль выжимается слишком легко, при этом передача не переключается;
  • педаль “ходит” нормально, но передача включается с вибрацией или запозданием;
  • педаль сцепления «залипает» в пол, медленно возвращаясь в верхнее положение.

Даже одного из этих признаков достаточно, чтобы проверить систему.

«Проваливание» может быть вызвано и поломкой возвратной пружины.

Перед прокачкой сцепления выясните, что не пружинный механизм — причина неисправности.

В каких случаях прокачивается гидропривод сцепления

Прокачка систем сцепления и торможения обязательно проводится, если:

  1. используемая жидкость уже отработала своё . Изменение физико-механических свойств со временем — это норма. Рекомендованный срок применения для гидравлики — 1-2 года (как правило, срок указывается на ёмкости).

    Жидкость теряет свои свойства, даже если хранилась в герметичной таре.

  2. система сцепления или тормоза ремонтируется . Когда меняются манжеты, уплотнители, сальники, устраняется течь, происходит разгерметизация. Итог: вытекание рабочей жидкости и ее завоздушивание. Требуется замена.

    Ускорить новую прокачку легко, если слабо затянуть крепления агрегатов механизмов сцепления. Через микроотверстия свободно просачивается воздух.

  3. элементы систем сцепления/торможения сильно изношены .

    В случае износа деталей только прокачки недостаточно, ведь причина завоздушивания не исчезает. Чтобы устранить проблему, нужно сначала ремонтировать или менять функциональные элементы, а затем менять рабочую жидкость.

Что требуется для прокачки?

  • инструменты: ключи, отвертки, пассатижи;
  • эластичный прозрачный шланг для слива старой жидкости. Убедитесь, что диаметр присоединения трубки совпадает с разъемом сливного штуцера;
  • резервуар, в который будет сливаться жидкость;
  • новая рабочая жидкость;
  • средства индивидуальной защиты: перчатки, нарукавники, очки. Технические жидкости химически агрессивны, при попадании на кожу и слизистую они могут вызвать ожог.

В идеале прокачку системы сцепления нужно проводить вдвоем. Один человек зажимает педаль, второй — сливает жидкость и проводит диагностику неисправностей. При необходимости можно обойтись и без помощника. В таком случае понадобится надежное средство для фиксации педали.

Например, подходящий по размеру камень или кирпич.

Можно ли справиться с процедурой самостоятельно

Вы уверены, что сами быстро и качественно выполните прокачку сцепления? Даже если есть малейшие сомнения, обращайтесь в сервисный центр к профессионалам.

Регулировка включения и выключения сцепления Нива 2121, Нива 2131

Инструкции по ремонту и замене дисков сцепления нива 2121, порядок снятия и установки цилиндров нива 2131, ваз 2121. Привод включения и выключения сцепления Устройство сцепления Нива 2121, Нива 2131, ремонт своими руками ремонт трансмиссии сцепление, устройство, ремонт и обслуживание Педаль, главный и рабочий цилиндры привода выключения сцепления ваз 2121

1 – регулировочная гайка; 2 – контргайка; 3 – оттяжная пружина; 4 – корпус рабочего цилиндра; 5 – пробка корпуса; 6 – штуцер для прокачки; 7 – поршень; 8 – уплотнитель; 9 – толкатель; 10 – вилка выключения сцепления; 11 – шаровая опора вилки; 12 – корпус главного цилиндра; 13 – пробка; 14 – поршень главного цилиндра; 15 – толкатель главного цилиндра; 16 – ограничитель хода педали сцепления; 17 – педаль сцепления

Зазор между толкателем и поршнем главного цилиндра нива 2131, необходимый для полного выключения сцепления, должен составлять 0,1–0,5 мм. Для регулировки…

…ключом «на 10» ослабляем контргайку ограничителя хода педали сцепления, удерживая ограничитель ключом той же размерности (педальный узел для наглядности снят).

Вращая ограничитель, добиваемся требуемого зазора. При этом свободный ход педали сцепления составляет 0,4–2,0 мм. Свободный ход толкателя рабочего цилиндра нива 2121 должен быть 4–5 мм. Для его определения применяем простой шаблон, в качестве которого используем, например, карандаш.

Работу проводим на смотровой канаве или подъемнике.

Снимаем оттяжную пружину и упираем торец карандаша в бобышку нижнего крепления рабочего цилиндра сцепления ваз 2131. На карандаше наносим одну метку напротив конца вилки (прижатой к регулировочной гайке), а вторую метку – правее, на расстоянии 5 мм от первой.

Отводим вилку выключения сцепления назад до упора, то есть выбираем свободный ход толкателя рабочего цилиндра (передний карданный вал для наглядности снят).

При нормальном свободном ходе толкателя вилка встанет напротив второй метки. В противном случае необходима регулировка:

ключом «на 13» отворачиваем контргайку, удерживая регулировочную гайку ключом «на 17»;

удерживая пассатижами толкатель, вращаем регулировочную гайку нива, добиваясь нормального свободного хода толкателя. Законтриваем соединение. После регулировок свободный ход педали сцепления до момента начала его выключения должен составлять 25–35 мм. Окончательно проверяем работу сцепления при работающем двигателе нива 2121: при выжатом сцеплении передачи должны переключаться легко, а автомобиль нива 2131 – трогаться при отпускании педали от пола на одну-две трети ее хода.

Как отрегулировать своими руками?

Для регулировки механизма понадобятся ключи на 10, 13 и 17, пассатижи и карандаш. Операция выполняется на подъемнике или смотровой яме. Порядок работ следующий:

  • Ключом на 10 открутить контргайку ограничителя хода педали.
  • Вращая гайку, выставить свободный ход в пределах 0,4-2 мм.
  • Затянуть контргайку.

Затем нужно спуститься под машину и отрегулировать свободный ход толкателя в пределах 4-5 мм (чтобы открутить гайки, нужны ключи на 13 и 17). Проверка выполняется следующим образом:

  • Пассатижами снять оттяжную пружину вилки сцепления.
  • Упереть карандаш в бобышку нижнего крепления рабочего цилиндра.
  • Сделать две отметки: напротив вилки и на 5 миллиметров правее.
  • Отвести вилку до упора назад, выбрав свободный ход толкателя.
  • Вилка должна остановиться строго напротив метки на карандаше.

Если зазор не соответствует номинальному, нужно отпустить контргайку и, вращая гайку, добиться требуемых параметров.

При правильной регулировке сцепление начинает отключаться при ходе педали 25-35 миллиметров.

Окончательная проверка выполняется при заведенном двигателе. Если все сделано правильно, передачи легко переключаются, а машина начинает трогаться, если педаль отпустить примерно на ⅓ – ⅔ хода.
