Устройство и ремонт автомобильного генератора

Прежде всего, хотим обратить ваше внимание на необходимый уход за электрогенератором в период эксплуатации. Каждые 15 тыс

км пробега нужно проводить профилактическое техническое обслуживание. Рекомендуем опираться на сроки, указанные производителем в инструкции к вашей машине — мы указали примерный период

Важно регулярно:

не допускать большого загрязнения;
устранять воду;
вовремя менять щетки;
контролировать правильность натяжения клинового ремня.

Чтобы провести ремонт генератора своими руками, нужно разобраться с технологией его разборки. У каждой модели авто есть свои нюансы, но существует общий принцип. Сначала агрегат очищают, при необходимости его продувая. Затем демонтируют щетки и их крепления, открутив винт. Проверьте состояние деталей. Если они выступают из щеткодержателя на полсантиметра, требуется замена. Не забудьте о проверке состояния посадочного места — нужно убрать угольную пыль и масло, если они там скопились. Для полной разборки узла понадобится снять шкив и подготовить специальный инструмент (№67.7823.9504), представляющий собой захват из 2-х полуколец. Он нужен для демонтажа шкива.

Далее отсоединяют заднюю крышку от приводной. Демонтируют статор, ротор (его вал расположен в подшипнике) и выпрямительный блок. Затем идет простое действие — отсоедините приводные и статорные провода для извлечения конструкции.

Правильные показатели

Во время проверки мульти метром (в нем есть специальная функция измерения вольт). Когда двигатель машины заведен, к аккумулятору подсоединяется вольт — метр его примерные показатели должны показывать 13-14,5 W, но если они меньше это возможно дело в том, что аккумулятор практически разряжен либо все дело в неисправном генераторе. В такой ситуации можно попробовать про газовать авто и для этого необходимо подержать ногу на педали газа и потом убрать с педали, если во время этого подача тока возрастает значит АКБ разрядился. Но если после 1 проверки ничего не поменялось, то следует повторить процедуру. Если показатели тока будут меньше 12 W, то через короткое время аккумулятор полностью разрядится и новая попытка завести машину, увенчается провалом.

Видео «Наглядная инструкция по перемотке»

Как не допустить ошибок при выполнении этой задачи — смотрите в ролике ниже (автор видео — канал sypostat1).

В автомашине имеются два источника питания — это аккумулятор и генератор. Первый питает электрическую цепь тогда, когда двигатель не работает. Второй — когда двигатель уже запущен. В этом случае аккумулятор переходит в режим потребителя электрического тока и пополняет истраченную энергию для запуска двигателя.

На практике довольно нередко встречаются неисправности того или иного источника питания. Проявляются они зачастую одинаково. Стартер отказывается раскручивать двигатель, в итоге мотор не запускается. При запущенном двигателе загорается контрольная лампочка на щитке приборов с иконкой аккумулятора. Она указывает, что появилась неисправность и батарея не заряжается.

Самостоятельный разбор узла и проведение ремонта

Для проведения разбора генераторного узла необходимо запастись накидными и рожковыми гаечными ключами, трещотками с головками, удлинителем с воротком. Желательно выполнять снятие элементов на поверхность белой бумаги. Это поможет не потерять мелкие металлические детали (гайки, болты).

Технология проведения демонтажа генератора автомобиля:

Требуется отключить зажигание и снять клемму от аккумулятора автомобиля.
Сначала демонтируется задняя крышка.
Производится снятие диодного моста, реле со щеточным узлом.
Извлекается ротор со статором

Для снятия крышки со статора требуется отсоединить фазные обмотки от выводных проводов блока выпрямления.
Производится демонтаж шкива с вала (при этом важно не потерять буферные втулки) и передней крышки генератора автомобиля.. При последовательной разборке проводится оценка состояния подшипников, контактов, регулятора напряжения, осмотр оплетки ротора и статора и «прозвон» диодов, зачистка контактов, смазка мест трения

При последовательной разборке проводится оценка состояния подшипников, контактов, регулятора напряжения, осмотр оплетки ротора и статора и «прозвон» диодов, зачистка контактов, смазка мест трения.

После самостоятельного ремонта агрегата и замены неисправных деталей можно проводить его сборку.

Настройка генератора

Сразу стоит оговориться, что если Ваша электростанция нормально заводится, устойчиво работает и более-менее резво воспринимает изменение нагрузки, не нужно искать способы и возможности, как еще лучше подстроить генератор, ведь как говориться – лучшее, враг хорошего. Так же не стоит что-либо подкручивать на бензогенераторе, если Вы сомневаетесь в своих способностях, или не совсем отчетливо понимаете, как и какие настройки генератора влияют на его работу – в таком случае лучше уж заплатить специалисту за техническое обслуживание и настройку электростанции, чем своими руками свести бензогенератор в могилу.

Регулировка зазора клапанов бензогенератора — основы

Размер зазора клапана оказывает большое влияние на характеристики двигателя по всем аспектам. Если зазор клапана слишком мал, расширение стержня клапана в тепловом состоянии движка может привести к протечке клапана и выходу мощности или даже выгоранию клапана. Зазор клапана слишком велик — могут возникнуть столкновения между различными частями трансмиссии, а также между самим клапаном и седлом клапана. В то же время продолжительность открытия клапана будет уменьшена и вызовет недостаточность впуска воздуха и выхлопа, что будет непосредственно влиять на нормальную работу мотора.

В общем случае зазор клапана бензинового двигателя должен проверяться и регулироваться после его использования в течение 1 года или 300 часов. Работы по регулировке клапана проводятся в холодном состоянии и когда клапан полностью закрыт. Отремонтировать бензогенератор не сложно, и данная инструкция вам в этом поможет.

Как отрегулировать зазор клапана своими руками?

Поместите поршень на мертвую точку камеры сгорания цилиндра, а положительное положение между магнитной сталью маховика и воспламенителем пламени — положительная точка. Вставьте щуп в зазор между коромыслом клапана и клапаном и измерьте зазор подъемника.

Вот и все. Данные работы выполняются профессионалами за полчаса – час и стоит недорого, поэтому целесообразней воспользоваться услугами специализированного сервиса ремонта бензогенераторов.

Обслуживание и ремонт генераторов от профессионалов

В генераторе мы признаем важность регулярного обслуживания двигателей с корректировками для поддержания максимальной эффективности и проверки износа компонентов. Со временем может произойти ухудшение состояния смазочных материалов и топлива, что затруднит запуск аппарата

Резиновые компоненты и шланги также могут стать хрупкими. Это проблемы, которые наша квалифицированная команда может легко идентифицировать и исправить во время планового обслуживания

Со временем может произойти ухудшение состояния смазочных материалов и топлива, что затруднит запуск аппарата. Резиновые компоненты и шланги также могут стать хрупкими. Это проблемы, которые наша квалифицированная команда может легко идентифицировать и исправить во время планового обслуживания.

Регулярное техническое обслуживание бензогенераторов

Регулярное обслуживание не только гарантирует, что двигатели работают более эффективно и экономично, это помогает избежать дорогостоящих сбоев и незапланированных простоев.

Все наши сервисные и ремонтные работы выполняются по самым высоким стандартам, установленным инженерами, прошедшими обучение на заводе. Они имеют обширные знания и понимание наших продуктов в результате специализированного обучения и практического опыта. Наши инженеры прошли квалифицированную подготовку для проведения профилактического обслуживания и хорошо разбираются в диагностических методах.

Профилактическое обслуживание и ремонт электрогенераторов требуют квалифицированного персонала для обеспечения восстановления двигателей и поддержания их максимальной производительности. Мы владеем полностью оборудованными мастерскими для полного обслуживания генераторов.

Проверка генератора на автомобиле

Что делать, если на панели приборов загорается контрольная лампа зарядки аккумулятора, а стрелка вольтметра уходит в “красную зону”?

Первым делом следует осмотреть ремень генератора на наличие повреждений. Затем проверьте натяжение ремня, пробуя провернуть шкив генератора:

Если шкив проскальзывает относительно ремня, следует срочно натянуть его.
Если ремень растянулся и не натягивается, ремонтировать его бесполезно – замените ремень.

Натяжение ремня осуществляется путем перемещения генератора по натяжной планке (позиция 1 на рисунке ниже), предварительно ослабив гайку крепления. Легче всего генератор перемещать при помощи монтировки.

Слабое натяжение ремня генератора в большинстве случаев сопровождается неприятным свистом. Подробнее об этом вы можете узнать из нашей статьи «Почему свистит ремень генератора и как устранить свист?».

При исправном приводе следует продолжить поиск неисправности в самом генераторе. Для проверки работоспособности автомобильного генератора нельзя снимать клеммы с аккумулятора при работающем двигателе. Это может привести к его повреждению, вызванному резким скачком напряжения – даже если генератор был исправным, после этого точно потребуется его ремонт.

Простейший способ проверки работоспособности генератора заключается в подключении вольтметра к полюсам аккумуляторной батареи (как на фото выше):

Запустите двигатель. При запуске напряжение на клеммах аккумулятора не должно опускаться ниже 8 В (при температуре окружающей среды 20 °С).
Повысьте число оборотов двигателя до 3000 в минуту. Если на клеммах будет меньше 12,5 В, то генератору наверняка потребуется ремонт – демонтируйте регулятор напряжения в сборе со щеточным узлом.

Для примера, возьмем генератор от автомобиля ВАЗ 2109.

Инструкция по перемотке генератора своими руками

Ремонт статора заключается в перемотке обмоток.

Как выполнить эту процедуру своими руками:

В первую очередь нужно разобрать генераторный узел и достать из него статор.
Имеющиеся обмотки необходимо обжечь, чтобы они сгорели, но перед этим следует посчитать число витков и сделать соответствующую схему для перемотки. При этом на статоре нужно будет отметить места выводов для начала и конца обмотки. Не пугайтесь ее жечь, это не испортит железо, его магнитные характеристики не нарушатся.
После сгорания производится очистка.
Далее, используя такие материалы, как синтофлекс либо прессшпан, необходимо нарезать изоляционные прокладки. Учтите, что они должны выступать из торцов паза примерно на 2.5-3 мм. Когда одна из прокладок будет сделана и подогнана под размеры, в соответствии с ее шириной либо длинной необходимо будет отрезать кусок ленты. Затем, используя эту прокладку, отрезать 36 кусков аналогичной длины и установить их в пазы.
Затем осуществляется перемотка. Суть перемотки заключается в том, чтобы проводок из одного паза шел как бы волной сразу в четвертый. Намотав половину витков на одной фазе, производится намотка в обратную сторону, при этом вам необходимо перекрыть пустые части полукатушек. Все фазы наматываются аналогичным образом.
Когда фазы будут перемотаны, вам необходимо будет заделать пазы, установив в них выступающие части прокладок. Необходимо добиться того, чтобы выступающие части полукатушек не выступали за границы металла внутрь, а также за границы крепления снаружи. Для этого через проставки катушки следует обстучать.
На данном этапе может произвести проверку и примерить статор в крышке генераторного узла, убедитесь в том, что обмотки не касаются корпуса. Если же касание есть, то от него нужно избавиться.
Произведите очистку и соединение выводов обмоточных элементов, для этого скрутите их между собой и запаяйте. Также их необходимо будет заизолировать, для этого можно использовать текстильный кембрик.
Перед непосредственным соединение нужно убедиться в том, что между фазами, а также на металл нет короткого замыкания. Если замыкание имеется, то необходимо обнаружить место контакта, после чего заизолировать его, для этого потребуется еще одна прокладка.
Выполнив эти действия, вам нужно будет связать обмоточные элемент и зафиксировать его контакты с помощью кордовой нити. Если ее нет, можно использовать льняную нить, но только не капроновую, иначе при сушке она расплавится и потечет. Статорный механизм нужно немного подогреть, это делается для просушки, после чего поместить его в емкость с пропиточным лаком либо похожим веществом. Мебельный лак использовать нельзя.
Когда девайс пропитается, подвесьте его и подождите какое-то время, пока весь лак не стечет. Затем устройство рекомендуется поместить в духовку обычной печки, которую нужно настроить на минимальный нагрев, его лучше будет подвесить, а под него установить старую кафельную плитку. Или что-то подобное, главное, чтобы лак не стекал на горячий поддон. Подождите около одного часа — если за это время лак перестанет липнуть, то при такой же температуре вам нужно будет сушить девайс еще около 2 часов.

Основные правила обслуживания

В независимости от типа или бренда, все бензиновые генераторы обслуживаются идентично. Для удобства потребителей к технике прилагаются специальные пособия и рекомендации, чтобы не забывать о плановом проведении ТО. Начинать нужно всегда с внешнего осмотра, чтобы не пропустить повреждения внешних деталей. Конечно же, если у вас китайский инверторный генератор, то могут возникнуть проблемы с поиском комплектующих. Основные типы работ, входящие в ТО:

Осмотр должен состоять с просмотра всех рабочих элементов.
Нужно снять воздушный, топливный фильтр и заменить на новый. Срок смены зависит от длительности и регулярности использования оборудования.
Рекомендуется заменить ремни, свечи.
Стандартный автономный генератор нуждается в регулярной смене масла.
На основе представленных аспектов удастся увеличить срок службы техники до максимальных показателей.
Заменить колесо на мобильной техники, можно без особенных проблем.

Рекомендуется обратить внимание на технику Fubag, это немецкий бренд, выпускающий электрогенераторы нового поколения. Этот вариант сможет в полной мере удовлетворить все индивидуальные пожелания клиентов

Компания выпускает различные типы моделей оборудования, с различными техническими характеристиками. Именно поэтому можно с легкостью подобрать все что нужно без каких-либо ограничений.

Конечно же, чтобы правильно проводить техническое обслуживание и ремонт, нужно знать устройство бензогенератора, тогда можно не только поменять детали, но и собрать его обратно. Сделать это не так уж просто, так как существует большое количество разнообразных нюансов, которые рекомендуется на предварительном этапе изучать.

Виды неисправностей генераторов

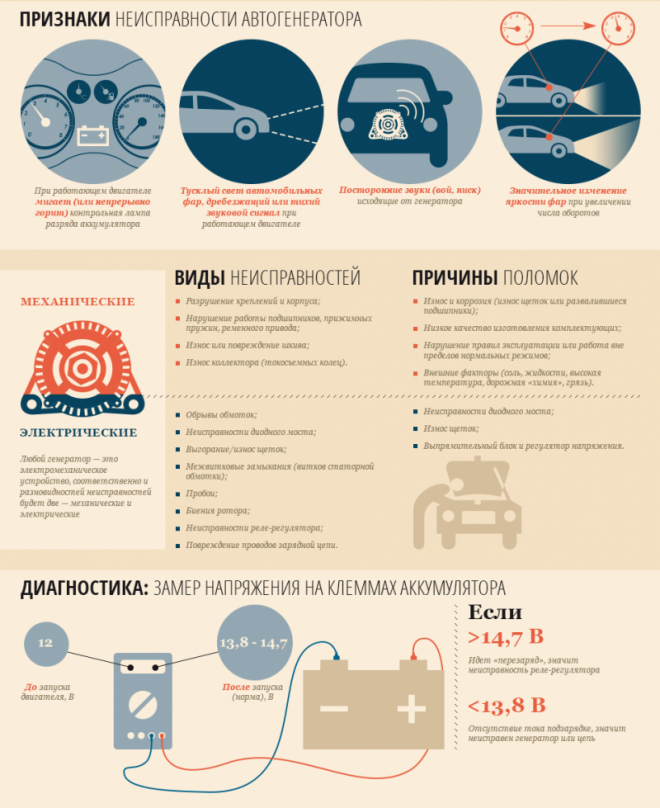

Понять, что возникли проблемы в работе генератора автомобиля, можно по следующим симптомам:

при работе узла присутствуют посторонние шумы;
на приборной панели начинает мигать лампочка индикатора регулятора напряжения;
генератор перестает вырабатывать ток;
происходит выработка тока с низким напряжением;
производится зарядка, превышающая оптимальную норму.

Неисправности генераторов

Проблемы в работе, которые устраняются ремонтом генератора своими руками, могут вызывать следующие причины.

Износ подшипников

Обычно при поломке одного из подшипников слышится шум при работе генератора. Если неисправны оба — возникает грохот. Понять, что присутствует проблема с этими деталями, можно при снятии генератора. Для этого нужно пошатать шкив. Если при его вращении есть сопротивление или он стучит, есть большая вероятность в необходимости замены подшипников.

В любом случае эти детали следует смазать маслом, что позволит им прослужить долго. Обычно ремонт генераторного устройства автомобиля сопровождается заменой подшипников.

Износ подшипников генератора

Проблемы с ремнем

Ремень генератора

При возникновении проблемы с ремнем может понадобиться его замена или просто натяжка. Чтобы натянуть ремень, следует ослабить гайку регулировочного крепления. Для регулировки уровня натяжения необходимо наклонить генератор в сторону, противоположную от мотора. Ремень натягивается, после чего гайка закручивается ключом.

Если требуется заменить оборванный ремень, следует осуществить ослабление обеих гаек крепления, после чего нужно наклонить генератор и провести установку нового приводного ремня и его натяжение. После этого производится закручивание гаек. При замене ремня нужно знать, что новая деталь не должна прогибаться более, чем на 2 мм.

Сбои в работе ремня генератора автомобиля могут возникнуть и при его нормальном натяжении. Если на него попали капли масла или охлаждающей жидкости, есть вероятность проскальзывания ремня и нарушения нормальной передачи вращающего момента к шкиву генератора.

Неполадки в диодном мосте

Эта деталь наиболее подвержена поломкам. Для осуществления ремонта генератора с помощью замены моста необходимо снять весь узел.

Для начала важно провести осмотр детали. Возможен вариант, что просто следует припаять контакты

Если же видны обгорелые следы, появившиеся на поверхности диодов, потребуется замена моста и установка нового агрегата на статор. Для этого придется демонтировать гайки обмотки и крепеж, использующийся для фиксации плюсового вывода. Замена моста обычно осуществляется быстро и стоит недорого.
Необходимость замены обмотки

Проверка диодного моста генератора

У разных типов генераторов автомобилей обмотка возбуждения может располагаться на роторе или на статоре. Чтобы провести ее обследование, необходимо снять генератор. После того, как она найдена, нужно измерить сопротивление обмотки. Его нормальные значения указываются в описании конкретной модели генератора. Если показатели отличаются от нормативных, придется менять обмотку.

В случае, если нет обрыва обмотки, а произошло лишь ее замыкание, связанное с неисправностью изоляции, все равно требуется замена.

Если произошла распайка каких-то концов обмотки, нужно отмотать виток. После этого требуется выпаять неисправный отрезок и провести обратное припаивание обмотки.

Следует отметить, что замену этого элемента можно доверить лишь квалифицированным электрикам.

Изнашивание щеток

Предназначение щеток — подвод или снятие напряжения с дистанционных колец ротора. Их изношенность приводит к потере контакта с кольцами. В результате отсутствует и ток генератора автомобиля.

Для решения проблемы требуется снять клемму аккумулятора, провести выемку колодки штекера с проводами. Он может находиться в разъеме генератора или щеточного узла. Далее необходимо снять шурупы крепления и вытащить щетки. Новые детали следует установить на место изношенных и закрутить шурупы.

Замена щеток автомобильного генератора
