Ремонт головки блока цилиндров своими руками

Что нужно для замены ГБЦ?

Производить разборку, заменять и восстанавливать ГБЦ на 8-цилиндровом или другом двигателе надо после подготовки инструментов:

  • специальная оправка, потребуется для запрессовки маслоотражательных колпачков;
  • микрометр, необходим для замера клапанов, а также направляющих элементов;
  • развертка, будет использоваться для разворачивания новых втулок;
  • специальные оправки для демонтажа (выпрессовки), а также установки новых втулок;
  • набор зенкеров, предназначены для восстановления седел клапанов;
  • специальные приспособления для рассухаривания клапанных пружинных элементов;
  • комплект гаечных ключей;
  • новая прокладка ГБЦ;
  • электроплита, используется для нагрева , если будет выполняться ее дефектовка, а также для прогрева втулок перед запрессовкой.

Перед выполнением ремонта ГБЦ обязательно надо подготовить необходимые запчасти и метки, их состав зависит от модели автомобиля и типа дефекта.

Пользователь Alex ZW рассказал о ремонте ГБЦ, а также о том, что потребуется для выполнения этой задачи.

https://youtube.com/watch?v=XPt_bXDCR6s

Этапы проведения ремонта ДВС

Переборка движка подразумевает выполнение следующих действий:

Разборка и демонтаж двигателя

Процесс снятия агрегата с машины может быть различным в зависимости от модели автомобиля. Демонтаж карбюраторного двигателя гораздо проще инжекторного. В нем меньше электроники, которую приходится предварительно снимать. Также различный процесс разборки будет у марок с передним и задним приводом.

Подготовительным этапом, предшествующим демонтажу, будет снятие мешающих механизмов и откручивание удерживающих болтов. Изъятие тяжелого агрегата из кузова автомобиля происходит при помощи специального подъемника или лебедки. Если отсутствует подобное приспособление, тогда для снижения веса снимаются все возможные детали и запчасти двигателя, и он вытаскивается вручную. Для этого потребуется помощь нескольких человек.

Далее следует разборка. Работу следует делать последовательно, тщательно осматривая детали на износ и раскладывая по порядку.

Стоит знать, что вазовский движок разбирается примерно за 3 часа, на разборку двигателя иностранного производства уходит больше времени: около 10 часов.

Промывание деталей двигателя

Это неправильно. Каждая деталь имеет определенное значение. Если запчасти не промывать и не удалять налет, то можно неправильно определить степень износа, что может стать причиной быстрого выхода из строя всего мотора. Также с особой тщательностью нужно промыть блок и головку блока цилиндров, чтобы исследовать на возможное наличие трещин.

Диагностика повреждений и дефектов

Выявление дефектов происходит визуально и с использованием измерительных приборов. Все запчасти проверяются на степень износа, наличие царапин, трещин и сколов

Особенное внимание нужно обратить на следующие детали

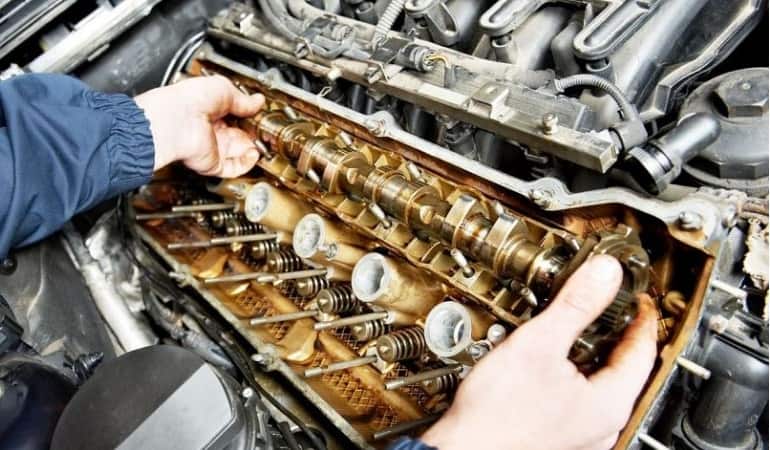

Ремонт головки блока цилиндров

Ремонт данной запчасти не слишком сложный, но многие автовладельцы обращаются за помощью в сервис. Если же вы решили выполнить ремонт своими руками, тогда нужно будет заменить или отремонтировать следующие детали.

Если на головке блока обнаружены трещины, то необходима ее замена либо шлифовка. Возможно, что найдется специалист, который сможет заварить повреждения аргоном.

Ремонт блока цилиндров

После чистки и промывки блока необходимо отреставрировать его, доведя до качества, приближенного к заводскому. Нужно отшлифовать до зеркального блеска посадочное место головки, ликвидируя имеющиеся раковины и сколы. Для этого используется плоскошлифовальный или фрезерный станок. В зависимости от степени повреждений толщина среза может варьироваться от 0,05 мм до 1 мм. При наличии слишком глубоких раковин шлифовка может состоять из нескольких этапов.

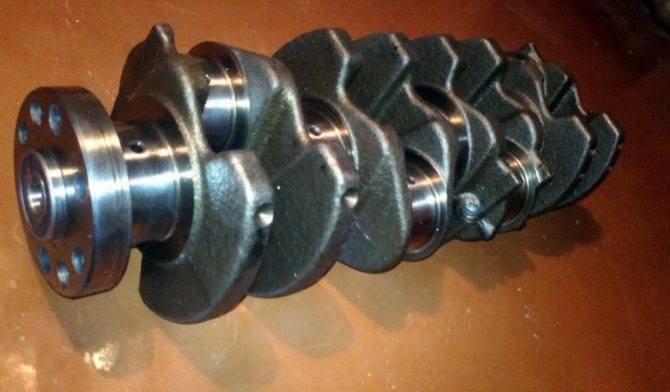

Ремонт и восстановление коленвала

Коленчатый вал автомобиля можно ремонтировать и растачивать определенное количество раз в зависимости от модели. Например, коленвал на ВАЗ подлежит ремонту 4 раза и растачивается под разные размеры вкладышей с их последующим увеличением. Осуществив демонтаж запчасти, первое, что нужно проверить – можно ли его реставрировать. Если да, то можно покупать вкладыши большего размера и начинать работу.

Второе, на что надо обратить внимание – это шейки коленвала. Если при осмотре на них обнаружены волнообразные канавки и риски, то требуется от них избавиться

Это делается с помощью шлифовки на специальном станке. Запомните главное! Замена вкладышей без шлифовки недопустима. Ремонт движка авто своими руками пройдет впустую, результат будет нулевой.

Сборка и монтаж ДВС

Подготовив головку, блок цилиндров и коленвал, приступаем к сборке мотора. Для капиталки двигателя, возможно, потребуется приобрести в автомагазине следующие запчасти:

Сборка двигателя происходит в следующем порядке:

При установке вкладышей и поршневой группы детали и стенки цилиндров смазываем специальной смазкой. От качественной сборки ДВС зависит его дальнейшая работоспособность и ресурс. Желательно, чтобы ее проводил человек, знающий принципы работы и устройство мотора.

Устанавливаем агрегат на прежнее место также с использованием подъёмного устройства. После успешного монтажа осуществляется его крепление, затем в обратной последовательности ставится снятое оборудование и электрика. Прежде, чем выполнять пуск мотора, дополнительно рекомендуется сделать центровку сцепления и опрессовку двигателя.

Обкатка двигателя

Иначе мотор быстро выйдет из строя, не выработав и половины ресурса. В период обкатки происходит притирка деталей, и чрезмерная нагрузка им навредит. По существующим нормам обкатывать автомобиль нужно около 2-3 тысяч км. При этом скорость движения не должна превышать 60 км/ч.

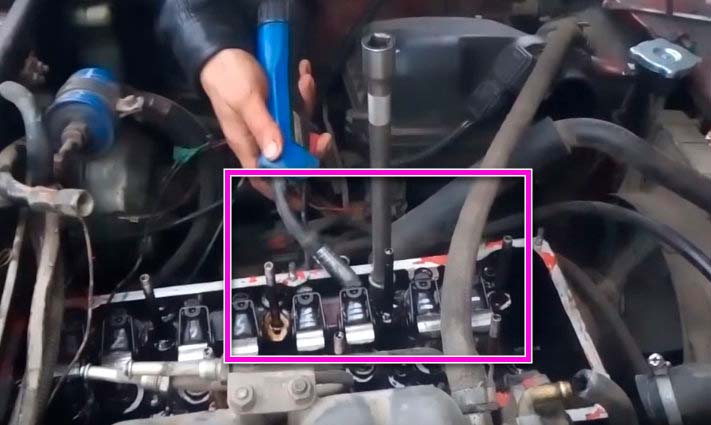

Неисправности, когда требуется снятие и установка ГБЦ

Существует ряд неисправностей, по причине которых ГБЦ ВАЗовской «шестёрки» приходится демонтировать с автомобиля для дальнейшей диагностики или ремонта. Остановимся на них детальнее.

Прогорела прокладка

О том, что прокладка ГБЦ вышла из строя (прогорела или её пробило), свидетельствуют следующие признаки:

  • появление подтёков или прорыв газов на стыке между блоком двигателя и головкой. При таком явлении в работе силовой установки появляются посторонние шумы. При разрыве внешней оболочки уплотнителя могут появляться следы смазки или охлаждающей жидкости (ОЖ);
  • образование эмульсии в моторном масле. Происходит такое при попадании охлаждающей жидкости через прокладку в масло либо при образовании трещины в БЦ;

  • появление белого дыма из системы выхлопа. Белый выхлоп возникает при попадании ОЖ в камеру сгорания мотора. В такой ситуации уровень жидкости в расширительном бачке постепенно снижается. Несвоевременный ремонт может привести к гидроудару. Гидроудар — неисправность, которая вызвана резким повышением давления в подпоршневом пространстве;

  • попадание смазки и/или отработавших газов в систему охлаждения двигателя. Выявить попадание смазки в ОЖ можно по наличию масляных пятен на поверхности жидкости в расширительном бачке. Кроме этого, когда нарушается герметичность прокладки, в бачке могут появиться пузыри, свидетельствующие о проникновении в систему охлаждения отработавших газов.

Видео: повреждение прокладки ГБЦ

Повреждение привалочной плоскости ГБЦ

К образованию дефектов привалочной поверхности головки блока могут приводить такие причины:

  • продолжительная работа силового агрегата;
  • перегрев мотора;
  • некачественная охлаждающая жидкость.

Дефекты такого рода устраняются путём обработки плоскости, с предварительным демонтажем головки.

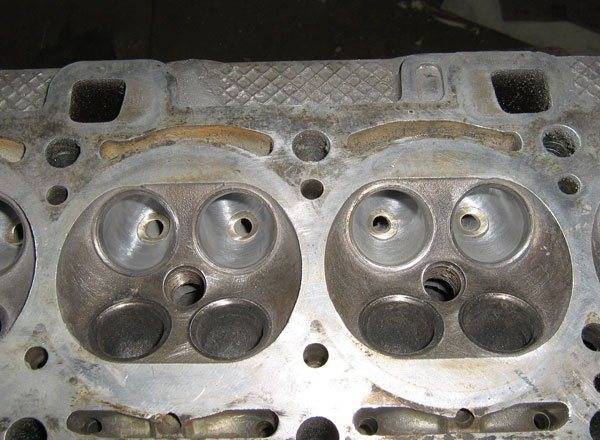

Повреждение привалочной плоскости на примере ГБЦ «Калины»

Трещины в головке блока

Основными причинами, которые приводят к появлению трещин в ГБЦ, являются перегрев мотора, а также неправильная затяжка крепёжных болтов при монтаже. В зависимости от характера повреждений головку можно отремонтировать с помощью аргоновой сварки. При серьёзных дефектах ГБЦ придётся заменить.

Перегрев мотора может привести к появлению трещины на ГБЦ

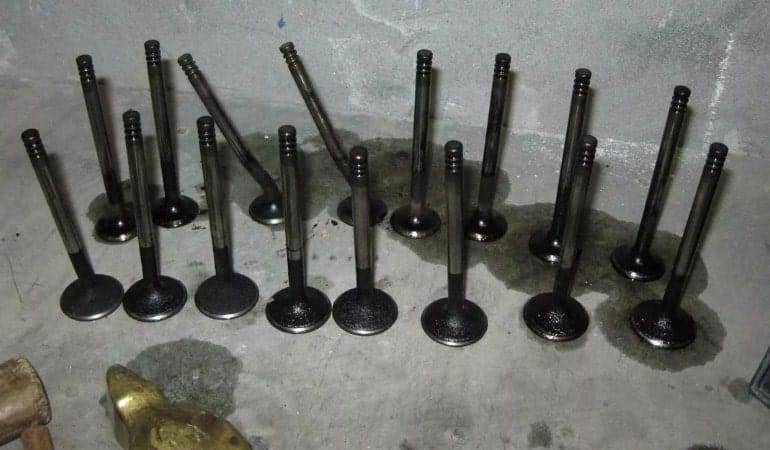

Износ направляющих втулок

При большом пробеге двигателя или применении некачественного моторного масла, направляющие втулки клапанов изнашиваются, что приводит к нарушению герметичности между седлом и тарелкой клапана. Основным признаком такой неисправности является повышенный расход масла, а также появление сизого дыма из выхлопной трубы. Проблема устраняется путём замены направляющих втулок.

Износ сёдел клапанов

Сёдла клапанов могут изнашиваться по нескольким причинам:

  • использование низкокачественного топлива;
  • большой пробег двигателя;
  • неправильная установка зажигания.

Неисправность решается правкой либо заменой сёдел. Кроме этого, в обязательном порядке проверяется система зажигания.

Дефекты седла приводят к неплотному прилеганию клапана и потере герметичности камеры сгорания

Облом свечи зажигания

Довольно редко, но бывает, что в результате чрезмерной затяжки свечи, деталь обламывается на резьбе в свечном отверстии. Чтобы извлечь остатки свечного элемента ГБЦ, требуется демонтировать и подручными инструментами выкручивать резьбовую часть.

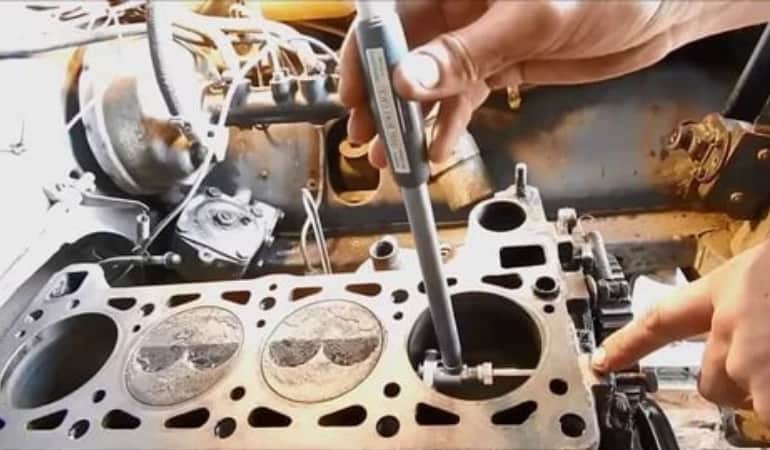

Неисправности ЦПГ

При неполадках цилиндропоршневой группы двигателя, головку блока также приходится снимать. К наиболее распространённым поломкам ЦПГ относятся:

  • повышенный износ цилиндров, колец и поршней;
  • повреждение поршня;
  • залегание колец.

При чрезмерном износе цилиндров двигатель полностью разбирают для замены поршневой группы, а также для расточки внутренней полости цилиндров на станке. Что касается повреждения самих поршней, то они хоть и нечасто, но прогорают. Всё это приводит к необходимости демонтажа ГБЦ и замены неисправных деталей. При залегании колец нормальная работа цилиндра и двигателя в целом становится невозможной.

При залегании колец нормальная работа двигателя нарушается

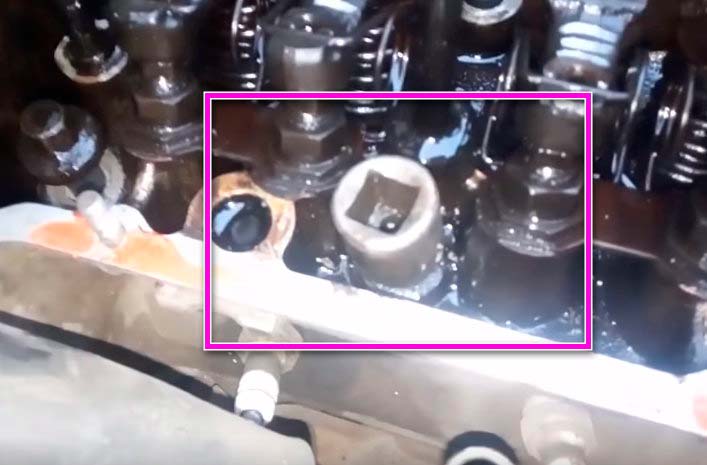

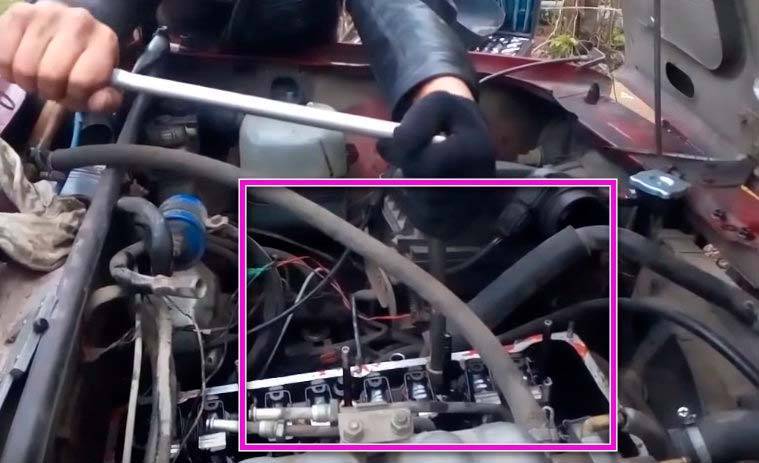

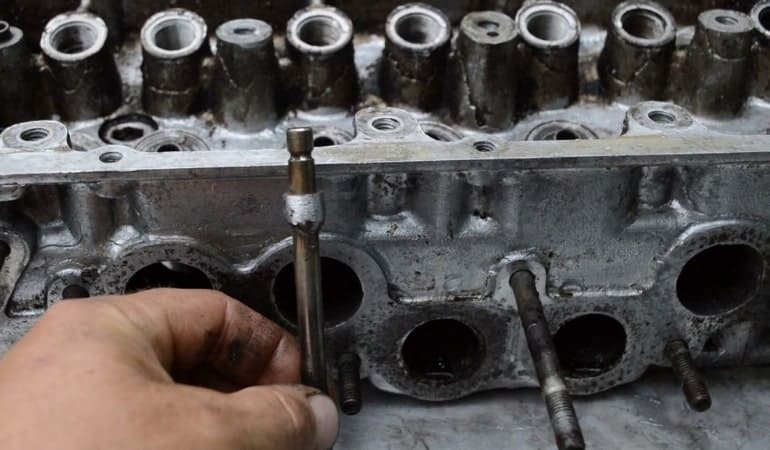

Способ 3 – наваривание гайки или головки

Со сваркой конечно дружат не все, но можно попросить знакомого. Суть метода заключается в наваривании на проблемный болт гайки и дальнейшее его выкручивание.

Но, в большинстве случаев эту гайку тоже срывает, поэтому многие спецы рекомендуют наварить вместо нее головку, желательно уже сломанную, чтобы было не так жалко.

Плюсы данного способа:

  1. Головка находится выше и в нее можно вставить ключ с большим рычагом;
  2. Ее удобней обваривать, площадь обварки будет больше, а значит головка будет держаться крепче.

Идеальный вариант, это использование полуавтомата, для обычного инвертера берется электрод 2 мм.

Сейчас читают

Что будет если перелить масло в двигатель

2.1k

Как правильно проверить уровень масла в двигателе

13.1k

После обварки подождите пока остынет металл. Затем вставляете в головку ключ с большим рычагом и начинайте выкручивать болт.

Расточка коллекторов

Чтобы доработать коллекторы, необходимо выполнить два основных этапа работы.

Этап Цель
Первый этап Получить необходимый диаметр каналов в результате выполнения фрезерной обработки коллекторов
Второй этап Отполировать тракт при помощи специальных инструментов и приспособлений. Для этого необходимо на шланге закрепить наждачную бумагу средней зернистости, а шланг насадить на дрель. За счет вращений насадки внутри расточенного канала достигается необходимый эффект

При выполнении данной операции самым главным является сохранение штатного расположения оси каналов и формы сечения проточной части.


Работа инструментом

Дорабатывая коллекторы, соблюдайте несколько важных правил.

  1. Перед началом расточки коллектора ГБЦ обязательно точно определите расположение коллекторов относительно головки блока цилиндров. Для этого нужно установить пару штифтов.
  2. Диаметр отверстия впускного трубопровода можно делать меньше на 1-1,5 миллиметра, чем диаметр ответных окон в головке. Во многом из-за этого многие владельцы ВАЗ 2109 отказываются от расточки коллекторов.
  3. Отверстия выпускного коллектора по диаметру могут быть равными или больше, чем диаметр ответных трактов ГБЦ на 1-1,5 миллиметра.

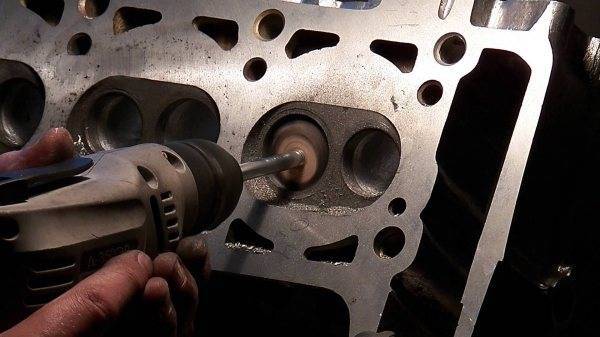

Расточка выпускных и впускных каналов ГБЦ

Прежде чем приступить к созданию новой геометрии впускных и выпускных каналов, запомните, что по результатам расточки она обязательно должна оказаться соосной с коллекторами, которые вы уже обработали.

Чтобы соблюсти данное условие, необходимо состыковать трубопровод с ГБЦ и по полученным следам задать необходимую геометрию путем расточки. Для получения четкой метки используйте солидол или пластилин, которым обрабатывается торец ГБЦ.

Расточка каналов ГБЦ должна быть направлена на получение следующих диаметров.

Канал Диаметр канала
Впускной канал ГБЦ 31-32 миллиметра
Выпускной канал ГБЦ 29 миллиметров

Тракт в головке блока обрабатывается с соблюдением следующей последовательности:

  • Растачивается фрезером со стороны коллектора до втулки под клапан;
  • Расточка ведется со стороны камеры сгорания. Убедитесь, что седла для новых клапанов установлены;
  • Расточка геометрии при помощи шарошек различной конфигурации;
  • Шлифовка каналов.


Обработка поверхностей

Важные нюансы

Прежде чем приступить к работе по обработке впускных и выпускных каналов ГБЦ, обратите внимание на несколько важных рекомендаций специалистов:

Дополнительно обрабатывать, доводить до совершенства внутренние поверхности впускных каналов не обязательно при помощи наждачки. Получаемые в результате фрезеровки дефекты на поверхности будут способствовать скапливанию капель бензина и его испарению; Обрабатывая впускной канал четвертого цилиндра, вы обязательно вскроете канал масляной системы

В него потребуется установить выточенную в соответствии с размерами втулку; Дорабатывая каналы, пристальное внимание обратите на соблюдение диаметров. Выполнив отверстия больше положенных размеров, вы рискуете вскрыть рубашку охлаждения, которая проходит рядом. Если это сделать, ваша ГБЦ окажется непригодной для дальнейшего использования

Если это сделать, ваша ГБЦ окажется непригодной для дальнейшего использования.

Установить втулку в четвертном впускном канале нужно обязательно. В противном случае вы оставите один на один тонкую алюминиевую стенку с давлением масла при работающем двигателе. Прорыв такой стенки окажется неизбежен.

Завершающий этап

На завершающем этапе доработки ГБЦ вам потребуется установить на торец головки блока новую прокладку и доработать ее в соответствии с расточкой.

При расточке каналов головки блока цилиндров на автомобилях ВАЗ 2109 с 8 клапанным двигателем необходимо заменить все клапана на аналогичные элементы, только большего размера с обязательным сохранением соотношения — диаметр впускного канала должен составлять 0,75 от диаметра выпускного канала. В основном используют пару на 39 и 34 миллиметра, хотя можно задействовать 34 и 41 мм.

Обязательно выполните доработку фасок и седел клапанов.

Доработка головки блока — это достаточно сложный, трудоемкий процесс, который потребует повышенной концентрации и осторожности в ваших действиях. В связи с этим рекомендуем обращаться к профессионалам, либо выполнять такую работу своими руками, получив предварительно необходимые знания

Подготовка к шлифовке

Для самостоятельной шлифовки нам понадобятся в первую очередь набор щупов, лекальная металлическая линейка, с её помощью будем определять насколько сильно изогнута ГБЦ и степень её неровности. Это скорей метод на глаз, так как только визуально можно понять, где и сколько стоит шлифовать.

Помимо такой неровности могут быть еще трещины и подобные дефекты. Это говорит о том, что двигатель хорошо перегревался и детонировал. Чтоб определить такие трещины стоит покрасить ГБЦ медленно сохнущей краской и через несколько минут стереть. Там где краска останется и будет трещина. Краску желательно использовать ярких цветов. К сожалению, увидеть можно будет только большие трещины, а вот микротрещины только с помощью специальных приборов.

В любом случае, какой бы не была изогнута ГБЦ, первым делом перед началом шлифовки нужно проверить как на большие, так и на микро трещины.
