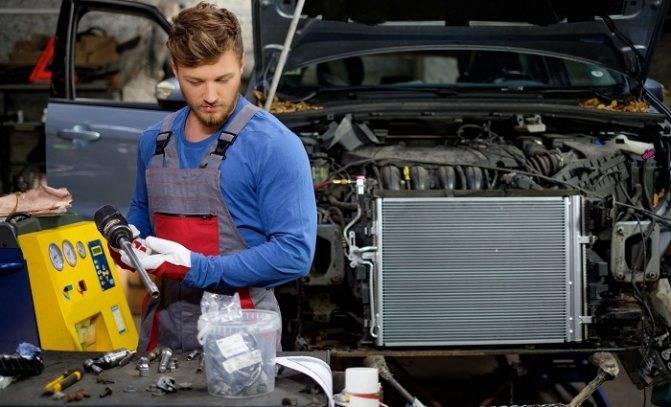

Ремонт радиаторов кондиционера автомобилей – справляемся сами

Причины загрязнения прибора

Когда вы начинаете чувствовать в салоне стойкий посторонний запах, это может говорить о том, что кондиционер загрязнён. Бывает, что вы провезёте в салоне нечто дурно пахнущее, отсюда и неприятные запахи. Не помешает проверить фильтр и весь прибор.

Автокондиционер помогает в жаркую погоду создать в салоне благоприятный микроклимат. Он прокачивает по своей системе воздух с улицы. В нём есть влага.

Как определить, что устройство нуждается в очистке?

Чтобы понять, когда автомобильный кондиционер нуждается в обслуживании, необходимо знать об основных причинах.

Если вы не хотите столкнуться с необходимостью ремонта, то производить очистку устройства необходимо в следующих случаях:

Если во время работы системы были зафиксированы посторонние звуки. Это могут быть шумы, потрескивания, свист или жужжание

Такие звуки свидетельствуют о некорректной работе устройства.
Как сказано выше, чтобы самому продиагностировать необходимость очистки агрегата, достаточно обратить внимание на неприятный запах. Он может присутствовать в автомобиле всегда, но с включением климатизера он будет усиливаться.
Одним из критических симптомов является появление влаги

Если вы заметили, что при включении климатизера из воздуховода начинает выделяться конденсат или капает жидкость, то это свидетельствует о том, что автокондиционер нужно как можно быстрее самостоятельно прочистить.

Причины возникновения неприятного запаха

Зловоние, появляющееся при включении системы кондиционирования, является результатом попадания в испаритель кондиционера автомобиля вместе с воздухом пыли, бактерий и плесени. После его выключения (как правило, при остановке автомобиля) температура находящегося внутри испарителя воздуха и фреона, находящегося в трубках, выравнивается, пыль и грязь налипают на поверхность радиатора, и в условиях повышенной влажности и комфортного температурного режима создаются идеальные условия для быстрого разложения органических остатков, содержащихся в пыли. А они, в свою очередь, являются питательной средой для микробов.

Продукты гниения органики вместе с продуктами жизнедеятельности микрофлоры и приводят к появлению неприятных запахов. При выключенном кондиционере зловоние не распространяется за пределы испарителя, но как только вы заводите мотор, застойный воздух устремляется в салон через систему воздуховодов. Появление запахов как раз и свидетельствует о том, что пришла пора заняться чисткой испарителя кондиционера автомобиля.

Как часто производить чистку испарителя

Хотя сама по себе дренажная трубка очищается без особых проблем, добраться до неё в большинстве случаев достаточно сложно. Так что подобная операция, как правило, производится одновременно с общей очисткой системы кондиционирования. Большинство производителей рекомендует выполнять это мероприятие через 2 – 3 года, если автомобиль новый, и ежегодно – если возрастной. Свои коррективы в эти цифры могут внести внешние факторы: климатические условия, в которых эксплуатируется автомобиль, а также состояние дорог. Понятно, что если состояние дорожного полотна далеко от идеального, а местный климат большую часть времени тёплый или жаркий, рекомендованные сроки необходимо уменьшать. Напротив, в регионах с преобладанием холодного климата загрязнения испарителя минимальны, поэтому и чистку следует выполнять значительно реже.

Последствия бактериального загрязнения кондиционера

Неприятный запах — это полбеды. Появляется он из-за скапливаемой на испарителе влаги (конденсата). В ней образуются грибки, бактерии, плесень, которые со временем покрывают внутреннюю поверхность воздуховодов. Постепенно уровень отложений повышается настолько, что это приводит к появлению неприятного запаха при активации кондиционера. Однако нюанс не только в запахе, но и в том, что бактерии несут опасность для организма человека.

Несвоевременная чистка кондиционера приводит не только к неприятному запаху в салоне, но и к повреждению элементов системы

Кроме этого, попадание дорожной грязи между двумя радиаторами (системы охлаждения и кондиционирования) приводит к нарушению работы компрессора, что может послужить причиной его преждевременной поломки. Из-за грязи на алюминиевых элементах кондиционера появляется коррозия, в результате чего возникает утечка фреона.

Размещение конденсора на автомобиле и причины его загрязнения

Конденсор — это название части кондиционера, которую в среде автолюбителей называют радиатор. В большинстве случаев он размещается в подкапотном пространстве автомобиля, впереди радиатора ДВС. Технически это обусловлено тем, что в этом месте происходит наилучший обдув встречным потоком воздуха. Кроме того, там же располагается вентилятор, который помогает при перегревах в системах.

Хладагентом в системе кондиционера автомобиля является фреон. При включении агрегата, после запуска машины, срабатывает электромагнит, который притягивает шкив компрессора к прижимному диску и запускает систему в работу. Под давлением, образуемым компрессором, фреон попадает в радиатор, где под воздействием встречного воздушного потока и вентилятора слегка охлаждается и превращается в жидкость.

Дальше он проходит через ресивер до испарителя, охлаждает воздух и направляется обратно в компрессор. При этом на испарителе оседает и накапливается влага, потихоньку стекающая под днище автомобиля.

В процессе эксплуатации каждый владелец машины с кондиционером сталкивается с тем, что в салоне начинает появляться неприятный запах.

Причин этому две:

  • из-за забивания сот пылью, камешками и насекомыми снижается работоспособность радиатора кондиционера, потому что при загрязнении он хуже охлаждает поступающий от компрессора хладагент;
  • на деталях испарителя накапливается влага, которая смешиваясь с пылью и грязью способствует развитию микробов, грибков и плесени.

На самом деле появляется не только неприятный запах. В салон начинают попадать болезнетворные микробы, грибковые споры и частицы вредной плесени, что негативно сказывается на здоровье водителя и пассажиров.

Выход один. Нужна чистка кондиционера. Обязательно надо почистить радиатор. Сделать это можно как в техцентре, так и своими руками.

Возможные неисправности узла и способы их устранения

Как правило, ремонт радиатор — это процедура, которую обычно выполняют специалисты, но в некоторых случаях выполнить эту задачу можно и в домашних условиях. К примеру, если отсоединилась воздухоотводная магистраль, ее необходимо будет просто заново подключить, что позволит восстановить работоспособность системы. Но если на устройстве появились трещины, а сам узел деформировался, то в этом случае для восстановления его работоспособности нужно будет постараться. Если поломки действительно серьезные, то механизм меняется целиком.

В любом случае, для снятия устройства нужно будет демонтировать бампер авто, а также сетку радиатора двигателя. Кроме того, в зависимости от конструкции авто, возможно, придется снимать усилитель, так называемый телевизор с лонжеронов, а также приборную панель. Только выполнив эти действия, вы сможете получить доступ к двухконтактным штекерам, находящимся внизу — их также необходимо отключить. И только после этого вы сможете увидеть фиксаторы, которые крепят радиаторное устройство — их надо выкрутить (автор — канал Cheviplus LIVE).

Если на наружной поверхности радиатора имеются небольшие повреждения, то возможно, восстановить работоспособность устройства позволит пайка узла. Для этого вам потребуется паяльник со всеми расходными материалами — канифолью, припоем и шлифовальной шкуркой. Поврежденное место на механизме необходимо зачистить, после чего нанести на него канифоль и флюс, взять паяльник и его жалом зацепить немного припоя, а затем размазать по обрабатываемому участку. Будьте аккуратны и не спешите, в противном случае шов может получиться не ровным, при этом учтите, что сам паяльник должен быть максимально прогрет. В олово можно добавить металлические опилки или стружку, это позволит разрушить оксидную пленку.

Заправка кондиционера фреоном

После ремонта, замены или внутренней промывки радиатора систему необходимо заново заполнить хладагентом. Более того, заправка кондиционера необходима, даже если он исправен. Нормой считается годовая утечка в пределах 15% от общего объёма фреона. Поэтому заправлять кондиционер нужно через каждые 3 года.

Виды фреона

В качестве хладагента используется фреон. Но разновидностей этого газа достаточно много. Так, в автомобилях, выпущенных до 1992 года, использовался фреон R-12. В 1992 году учёные доказали его пагубное воздействие на озоновый слой атмосферы, и R-12 оказался под запретом. Кондиционеры стали заправлять фреоном R-134a.

Фреон обычно продаётся в удобных баллонах разной ёмкости

Сегодня в продаже есть оба вида фреона

Важно знать какой из них подходит для вашего авто. Если машина выпущена в 1992–1993 годах, то есть в переходный период, на внутренней стороне крышки капота имеется наклейка, на которой указано, какой фреон и в каком количестве нужно использовать

При заправке кондиционера рекомендуется добавлять в систему масло через картер. Однако определить необходимое количество масла непросто. Поэтому лучше покупать уже разбавленный маслом фреон.

Оборудование для заправки кондиционера фреоном

В профессиональных автосервисах имеются специальные заправочные станции для кондиционеров. Они автоматически определяют необходимое количество хладагента, вакуумируют систему и производят заправку. Это, однако, не означает, что самостоятельно заправить кондиционер невозможно.

Профессиональные станции для заправки кондиционеров многофункциональны, но недёшевы

Для заправки кондиционера в гаражных условиях потребуется:

  • вакуумный насос;
  • метеорологическая станция или шланг с манометром;
  • шланги и переходники для присоединения к кондиционеру;
  • баллон с требующимся количеством фреона.

Станцию (или вентиль с манометром) можно сразу соединить со шлангами и переходниками, собрав установку для заправки.

С одной стороны установка подключается к баллону с хладагентом, с другой — к кондиционеру

Порядок действий при заправке кондиционера фреоном

При заправке кондиционера следует быть чрезвычайно аккуратными и точными, а также внимательно следить за показаниями манометров.

Заправку кондиционера можно производить на улице

Алгоритмы заправки кондиционеров автомобилей различных марок и моделей отличаются незначительно. В любом случае придётся выполнить следующие действия.

  1. Если кондиционер долгое время не работал, обязательно проведите вакуумизацию с помощь вакуумного насоса.
  2. Снимите пластмассовую заглушку, расположенную на обратной магистрали.
  3. Присоедините баллон с хладагентом к заправочной установке.
  4. Через переходник подключите к разъёму шланг заправочной установки.
  5. Заведите мотор и поднимите обороты до 1500.
  6. Включите максимальную рециркуляцию воздуха.
  7. Начните подавать фреон, поддерживая обороты на том же уровне.
  8. Подавайте фреон, пока показания манометра не достигнут 280 кПА.
  9. Проверьте, поступает ли в салон холодный воздух. На максимальных режимах его температура не должна превышать 10 градусов.

Видео: заправка кондиционера своими руками

Таким образом, отремонтировать и заменить радиатор кондиционера своими руками довольно просто. Необходимо лишь быть внимательным и тщательно следовать рекомендациям профессионалов.

Назначение и устройство системы кондиционирования

Большинство современных автомобилей оборудованы системой кондиционирования (СК) воздуха, которая представляет собой комплекс устройств, создающих и поддерживающих в салоне транспортного средства комфортный микроклимат. Если кондиционер отсутствует, его можно установить как дополнительную опцию.

СК выполняет следующие основные задачи:

  • охлаждение воздуха, циркулирующего в салоне авто, до комфортной для водителя и пассажиров температуры;
  • предотвращение запотевания лобового и боковых стёкол машины;
  • поддержание в салоне оптимального уровня влажности;
  • предотвращение проникновения в салон выхлопных газов и запахов с улицы.

СК, как и любой другой узел авто, необходимо поддерживать в работоспособном состоянии. С этой целью следует периодически проводить её техническое обслуживание, а в отдельных случаях — и ремонт. Кроме этого, через определённые промежутки времени требуется дозаправка кондиционера хладагентом, функции которого выполняет фреон.

Любая СК состоит из следующих основных элементов:

  • радиатор системы кондиционирования (конденсор);
  • ресивер-осушитель;
  • расширительный клапан;
  • испаритель;
  • датчик давления;
  • компрессор.

Радиатор кондиционера (РК) состоит из множества сверхтонких каналов, благодаря которым оптимизируется теплоотдача и происходит конденсация хладагента. Чаще всего он изготовлен из алюминия, однако могут использоваться и другие сплавы.

В радиаторе происходит переход фреона из газообразного состояния в жидкое, то есть его конденсация. Принудительная циркуляция хладагента, в процессе которой происходит теплоотдача, происходит с помощью насоса компрессора.


Радиатор кондицинера обычно изготавливается из алюминия

Для повышения эффективности обдува РК может быть оборудован дополнительными вентиляторами, установленными перед ним. Радиатор является довольно уязвимым узлом, подверженным механическим повреждениям и коррозии.

Принцип действия РК основан на физико-химических свойствах фреона и состоит в следующем:

  1. Фреон принудительно циркулирует по замкнутому герметичному контуру системы кондиционирования.
  2. Газообразный фреон сжимается компрессором, и его температура существенно повышается.
  3. Компрессор направляет кипящий газообразный фреон под давлением в РК.
  4. В РК фреон охлаждается и конденсируется.
  5. Жидкий фреон направляется в контур высокого давления к расширительному клапану.
  6. Фреон распыляется и направляется в испаритель.
  7. Жидкий фреон испаряется, благодаря чему происходит охлаждение салона.
  8. Холодный газ направляется в компрессор по контуру низкого давления.
  9. Процесс повторяется.


СК состоит из герметичных замкнутых контуров с высоким и низким давлением

Немного теории

На данный момент классификация кондиционеров по способу охлаждения содержит всего две большие категории:

  • компрессорные системы кондиционирования;
  • испарительные устройства.

Компрессорные кондиционеры работают по принципу принудительной циркуляции по закрытому герметичному контуру специального хладагента, который, попадая в нужное место, охлаждает его. Но поскольку законы физики гласят, что если в одном месте вещество (в данном случае – газ) нагревается, то в другом оно должно охлаждаться, чтобы иметь возможность работать непрерывно. Поэтому конструкция компрессорных систем кондиционирования достаточно сложна, и собственно компрессор – далеко не единственная и не самая главная их компонента.

Собрать компрессорный аккумулятор – задача сложная не только в техническом плане. Здесь нужно позаботиться и о безопасности, поскольку хладагент будет циркулировать в системе под давлением, что само по себе опасно. Так что в распоряжении домашних умельцев остаётся только второй вариант – испарительные устройства. Они намного проще конструктивно, поэтому именно принцип охлаждения за счёт испарения воды положен в основу большинства самодельных систем кондиционирования.

Заправка радиатора кондиционера

При необходимости РК радиатор кондиционера можно заправить самостоятельно. Перед этим следует проверить систему на предмет утечки фреона и устранить обнаруженные неисправности как в радиаторе, так и в трубопроводах.

Виды хладагентов

Ранее автокондиционеры заправлялись фреоном марки R-12. Однако с середины 1992 года R-12 был запрещён по причине негативного влияния на озоновый слой. Поэтому с 1992 года стали использовать фреон R-134а.


Фреон R12 применяется в качестве хладагента лишь в старых автомобилях

Проблема марки фреона актуальна лишь для автомобилей, изготовленных на рубеже 1992/93 годов, так как автопроизводители не сразу стали использовать R-134а. В этом случае следует посмотреть на наклейку с внутренней стороны капота, на которой указан тип хладагента. Кроме этого, фреон R-134а заправляется через штуцер большего диаметра.

Объём заправки

Количество необходимого для СК фреона также указано на наклейке с внутренней стороны капота.


Рекомендуется в радиатор кондиционера заправлять указанное количество фреона

Если такая наклейка отсутствует, необходимую информацию можно получить у дилера или найти в интернете. Отечественные автомобили, как правило, оснащаются кондиционерами с количеством фреона от 750 до 1000 г.


Жидкость для заправки содержит не только фреон, но и специальное масло для смазки рабочих частей компрессора

Оборудование и инструмент для заправки

Перед заправкой необходимо проверить давление в СК. Для этого потребуется:

  • метрологическая станция (МС);
  • набор шлангов;
  • переходник с краном для подключения баллона с фреоном к СК;

    Для соединения баллона с фреоном и кондиционера используется специальный переходник

  • фреон (R-12 или R-134а) в специальном баллоне.

Это интересно: Как подключить телефон к магнитоле через USB, AUX, Bluetooth

Для самостоятельной заправки кондиционеров в продаже можно найти уже готовые комплекты.


Для самостоятельной заправки кондиционеров в продаже можно найти уже готовые комплекты

Вооружившись таким комплектом, нужно собрать устройство для заправки. Для этого необходимо:

Откалибровать счётчик давления согласно прилагаемой к комплекту инструкции. Инструкция для калибровки счётчика обычно имеется в комплекте для заправки кондиционера

На калибраторе регулятором выставить температуру окружающей среды (информацию можно получить с бортового компьютера).
Подсоединить переходник к баллону с фреоном (при закручивании переходника защитная пластина в заправочном отверстии баллона будет пробита иглой переходника). Заправочное отверстие баллона с фреоном защищено пластиковой пластиной, которая пробивается при подсоединении переходника

Присоединить к переходнику резиновый шланг

При подключении шлангов важно обеспечить полную герметичность собранной схемы

Противоположный конец шланга вывести к патрубку метрологической станции.
Присоединить к МС второй шланг. С помощью комплекта собирается усройство для заправки кондиционера

Оборудование для заправки кондиционера собрано.


Устройство для заправки подключается к контуру системы кондиционирования

Порядок заправки радиатора кондиционера

Общие принципы заправки радиатора кондиционера одинаковы для всех автомобилей. Для заправки РК необходимо:

  1. Очистить щёткой или пылесосом место присоединения патрубка низкого давления СК (попадание в систему грязи с высокой вероятностью приведёт к поломке компрессора).
  2. Снять колпачок защиты со штуцера контура низкого давления.

    Перед присоединением шланга необходимо снять колпачок со штуцера контура низкого давления

  3. Присоединить к штуцеру резиновый шланг.

    На штуцер контура СК для закачки фреона присоединяется резиновый шланг

  4. Запустить двигатель.
  5. Зафиксировать подручными средствами педаль газа акселератора на оборотах силового агрегата 1500 об/мин.

    Педаль газа фиксируется с помощью подручных средств

  6. Включить режим рециркуляции воздуха на максимум.
  7. Открыть перекрывающий контур низкого давления вентиль.
  8. Перевернуть баллон с фреоном краном вниз.

    При заправке баллон с фреоном нужно перевернуть

  9. Медленно открыть кран.
  10. По счётчику отслеживать величину давления — оно должно быть около 285 кПа.

    При заправке давление должно быть около 285 кПа

  11. Закрыть кран при достижении температуры воздуха в салоне 5°C — 8°C (воздух в салоне в процессе заправки постепенно охлаждается, холодным станет и шланг заправочного штуцера).

    Заправка кондиционера продолжается до достижения минимальной температуры

Видео: заправка кондиционера своими руками

Устройство агрегата

Стоит отметить то, что использование охлаждающих радиаторов практикуется не только в автомобилях. Эти важные устройства используются также и в самых разных приборах. Та же система отопления в машине тоже имеет свой радиатор. Есть радиатор и для кондиционера.

Все они выполняют похожие функции и, несмотря на некоторые конструктивные сходства, имеют множество различий, как по своей работе, так и по исполнению.

В автомобиле такой агрегат в обязательном порядке состоит из набора алюминиевых трубок, к которым особым образом прикреплены в большом количестве тоненькие пластинки, которые способствуют увеличению коэффициента теплоотдачи трубок.

Основное предназначение алюминиевых трубок в этом случае — это обеспечение протекания охлаждающей жидкости, нагретой до определенной температуры.

Протекая таким образом по трубкам, жидкость избавляется от излишнего тепла, которое уходит в атмосферу. Для более эффективного охлаждения радиатор постоянно обдувается специальным вентилятором.

Несмотря на то, что это охлаждающее устройство устроено достаточно просто и состоит из небольшого набора элементов, важность его в работе двигателя переоценить трудно. Как и любой другой агрегат, автомобильный радиатор имеет свойство периодически выходить из строя и причин тому может быть множество. Как и любой другой агрегат, автомобильный радиатор имеет свойство периодически выходить из строя и причин тому может быть множество

Как и любой другой агрегат, автомобильный радиатор имеет свойство периодически выходить из строя и причин тому может быть множество.

Достаточно часто устройство начинает плохо функционировать ввиду того, что произошло внутреннее засорение медных патрубков или сердцевины.

Кроме этого, очень часто радиатор ломается вследствие самых разных механических неисправностей, к которым можно отнести появление микротрещин в поверхности патрубков, а также в местах их крепления к основанию.

Это может стать результатом плохой пайки, а может носить и другой характер. В случае если причиной неисправности агрегата стало засорение, то справиться с проблемой поможет промывка.

При возникновении неисправностей механического характера, решать проблему придется путем проведения определенных ремонтных работ.

Механические неисправности можно ликвидировать при помощи специального клея, некоторых химических составов, однако чаще всего это делают при помощи пайки.

Пайка универсальных радиаторов автомобиля или кондиционера проводится своими руками достаточно просто, при этом потребуется минимум материалов и инструмента.

На видео ниже показано, как выполнить пайку радиатора кондиционера самостоятельно.

Видео:

Цена ремонта радиатора кондиционера автомобиля

Стоимость ремонта будет зависеть от различных факторов. В первую очередь, работники сервиса проведут диагностику (ее стоимость от 300 до 600 рублей). В среднем ремонт РК автомобиля обойдется от 1500 до 3000 рублей: в эту сумму входит аргоновая сварка, использование герметика или полная замена радиатора. Цена за ремонт также зависит от модели автомобиля, сложности установки радиатора и способа его ремонта.

После окончания ремонтных работ, когда места течи будут герметично закрыты, специалист должен поставить деталь на прежнюю позицию. При этом необходимо проверить непроницаемость всех системных узлов кондиционера автомобиля. Для этого понадобится специальная манометрическая станция.

Оценка масштабов повреждения радиатора

Сам радиатор принято устанавливать в подкапотное пространство, а точнее в его переднюю часть. Именно так удается создать эффект обдува встречным потоком воздуха во время движения транспортного средства. Недостатком теплообменника авто является хрупкость. Часто это устройство называют самой уязвимой частью любого автомобиля.

Даже если произойдет самый незначительный удар, вероятность механического повреждения рассматриваемой запчасти достаточно высока. Особенно часто ломаются теплообменники, бачки для воды которых произведены из пластика. Поэтому принимая решение, как отремонтировать радиатор, нужно ориентироваться в первую очередь на свои возможности. Внимательно изучите все представленные выше способы и постарайтесь сориентироваться в том, какой метод будет самым удобным и простым с практической точки зрения.

Также важно предварительно оценить масштабы повреждения. Если оно достаточно сильное, рекомендуется ориентироваться на прямую спайку

Так можно разобраться с действительно большими трещинами, которые невозможно устранить обыкновенным клеем. Если трещина не самая большая – вполне подойдет замазка по типу холодной сварки. Клей же станет оптимальным решением для восстановления небольших трещинок.

Если не уверены в том, что знаете, как заклеить систему охлаждения авто, лучше ориентируйтесь на ремонт системы в автосервисе. К тому же, на проведение механиком восстановительных работ не придется тратить слишком много денег, ведь сам процесс сложным не считается.
