Ремонт топливных насосов своими руками

Какое давление должен выдавать механический топливный насос

Производительность механической детали составляет около 80 литров в час, поэтому если бензонасос качает топливо, то нет необходимости проверять уровень давления. Правильно работать карбюраторная система питания автомобиля будет даже в том случае, если топливо будет подаваться самотеком. Учитывая нетребовательность к давлению в таком устройстве, инженеры-разработчики установили предел нагнетания бензина равный 0,3 атмосферы.

Если не качает бензонасос, то эта деталь должна быть срочно починена или заменена. Эксплуатация автомобиля с неисправностью нагнетателя бензина может быть опасной: машина может загореться либо заглохнуть в самый неподходящий  момент. Даже если не произойдет каких-либо трагических случайностей, постоянные дерганья автомобиля во время движения станут причиной ускоренного износа деталей двигателя и трансмиссии.

Признаки неисправности бензинового насоса

Перебои с подачей топлива к мотору или отказ двигателя заводиться не всегда связаны с неисправностями самого бензонасоса. Разумеется, эти признаки — явный факт того, что в топливной системе произошёл сбой, но для того чтобы выяснить их причину, необходимо провести диагностику. Однако согласно статистике, чаще всего проблемы возникают именно из-за бензонасоса.

Можно выделить следующие признаки, указывающие на возможную неисправность насоса:

  • двигатель не заводится или заводится не с первого раза;
  • мотор на повышенных оборотах «троит» и работает с рывками;
  • гудение при езде;
  • ощутимая потеря динамики движения автомобиля.

Что делать, если не качает бензонасос

Самый частый признак поломки насоса — это отсутствие давления в топливной системе, то есть бензонасос попросту не качает топливо. Причиной такой поломки может стать:

  • естественный износ элементов насоса;
  • трещины и разрывы в диафрагмах;
  • растяжение пружины диафрагмы;
  • забитие клапанов;
  • сильное загрязнение фильтрующих элементов;
  • трещины в патрубках и шлангах топливной системы.

Увидеть повреждения шлангов довольно легко при обычном визуальном осмотре. Во всех других случаях потребуется демонтировать насос с машины и разобрать его, чтобы выявить неисправный элемент и произвести его замену.


Во многих случаях старый бензонасос целесообразнее не ремонтировать, а заменить

Насос не качает на горячую

В ряде случаев насос на ВАЗ 2106 может проявлять неисправность только в конкретных случаях — например, исправно работать при запуске мотора, но перестать подавать топливо на горячую.

Это связано с тем, что бензин в баке и во всей топливной системе не успевает охладиться. Как правило, проблема кроется не в самом насосе, а в дренажной трубке или топливном приёмнике. Потребуется проверить эти элементы, чтобы работа насоса стала бесперебойной.

Почему насос гудит, но не качает

Владельцы ВАЗ 2106 могут столкнуться и с проблемой иного рода: бензонасос включается, гудит, но топливо в мотор не подаёт.

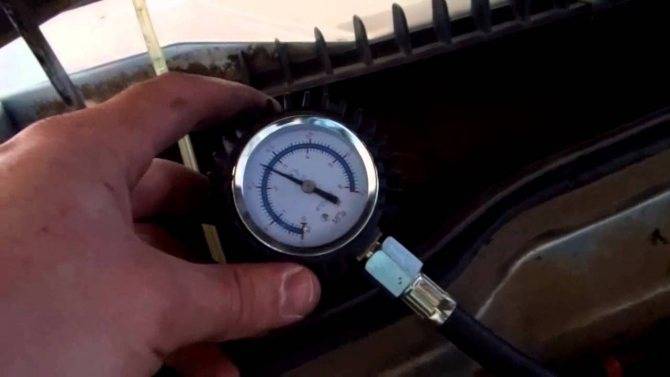

Давление в топливной системе ВАЗ 2106 должно быть равным 3 атмосферам. Потребуется манометр, чтобы проверить этот показатель. Если давление существенно ниже, то бензонасос требует замены.

Бензин в двигатель может не поступать и при исправном бензонасосе. Причина в таком случае кроется в отсутствии напряжения. Если при повороте ключа в замке зажигания не слышно характерного жужжания, значит, проблема кроется в реле, проводах или разъёмах.


Исправный бензонасос должен создавать в топливной магистрали давление 3 атмосферы

По каким причинам бензонасос на «шестёрке» может выйти из строя

Как показывает практика, бензонасос ДААЗ более подвержен износу, а потому и выходит из строя гораздо быстрее, чем насос марки «Пекар». Однако для обеих моделей в равной степени источниками поломок являются следующие причины:

  1. Шток бензинового насоса. В процессе эксплуатации транспортного средства шток насоса неминуемо укорачивается (естественный износ). В связи с этим устройство перестаёт подавать необходимое количество бензина в двигатель. Штоковыми бензонасосами оснащаются только карбюраторные модели ВАЗ 2106.
  2. Клапанные механизмы. Клапан — один из самых быстроизнашиваемых узлов в насосе. При этом чаще всего выходит из строя уплотнительное колечко на клапане, что и приводит к некорректной работе открывающегося механизма.
  3. Низкокачественное топливо. Сомнительного качества бензин, используемый для питания мотора, может быстро вывести из строя электробензонасос. Электрические насосы устанавливаются только на инжекторные модели ВАЗ 2106.

Чтобы продлить срок службы насоса, необходимо:

  • заправляться только на проверенных АЗС;
  • периодически чистить бензобак от грязи и примесей;
  • следить за износом деталей насоса;
  • прислушиваться к работе насоса и внимательно следить за динамическими характеристиками машины.

Виды и причины неисправностей ТНВД

Эксплуатация дизельных автомобилей показывает, что их работа зависит от различных параметров. В числе этих показателей – износ составляющих топливного насоса. Необходимо знать признаки, указывающие на проблемы в ТНВД.

Основные симптомы неполадок с топливным насосом, указывающие на необходимость ремонта:

  • топливная система дала течь;
  • двигатель стал потреблять больше топлива;
  • ремень ГРМ соскочил с шестерни привода топливного насоса;
  • двигатель стал запускаться с трудом;
  • мотор начал перегреваться;
  • появились необычные шумы при работе мотора;
  • двигатель стал больше дымить при обычных условиях работы.

Если хоть один из этих признаков имеет место, нужно оперативно отдать авто на диагностику и ремонт в профессиональную СТО. Там проверят работу насоса и установят процент износа каждого элемента. В случае необходимости произведут ремонт ТНВД, после чего его характеристики вернутся к заводским.

Топливные насосы высокого давления чаще всего проявляют следующие неполадки:

  • Сбои в работе, вызванные загрязнением. В ТНВД неизбежно попадают пыль и грязь из окружающей среды, а также нагар с поршней и внутренней части цилиндров. Загрязнения забивают клапаны и каналы, затрудняя ход плунжера. В итоге возрастает нагрузка на металл, из которого изготовлены части насоса. Усталость металла приводит к значительному снижению жесткости и прочности конструкции. Проблемы с загрязнением устраняются в ходе профилактики и ремонта.
  • Неравномерность подачи и распределения горючего. Такая неисправность возникает, если поводки плунжеров, зубья втулки, рейки, плунжера и нагнетательные клапаны существенно изношены. Также проблемы с нагнетанием топлива появляются в случае загрязнения или разрушения форсунок.
  • Выработка ресурса плунжерной пары. С течением временем плунжерная пара изнашивается и появляются «плавающие» обороты при работе двигателя на холостых оборотах. Также увеличивается расход горючего. Так как при этом снижается компрессия, то герметичность всей системы тоже нарушается. В особо запущенных случаях повреждается поверхность плунжера, тянущая за собой нестабильную работу двигателя и перегрев подшипников.
  • Брак изготовления. Некоторым автовладельцам приходится решать проблему повредившегося алюминиевого корпуса ТНВД. При этом на поверхности появляются явно видимые трещины. Эти повреждения могут распространяться вплоть до подшипников. Производственным браком также считается заклинивание втулки плунжера. Все эти неисправности решаются только полной заменой топливного насоса.
  • Износ и поломки подшипников. В результате этих неполадок ТНВД ухудшает рабочие параметры вследствие увеличения силы трения в движущихся частях.
  • Заклинивание поршня. Встречается ситуация, когда плунжер насоса заклинивает во втулке. Последствиями могут быть поломка шестерни, зубчатой рейки, вала с кулачками, регулятора или шпоночных соединений. Часто поршень заклинивает из-за попадания воды.
  • Износ движущихся частей из-за уменьшения количества смазки.
  • Ржавчина в паре плунжер-втулка из-за высокого содержания влаги в горючем.
  • Перегрев насоса несмотря на исправность охлаждения. Основные причины явления – недолив антифриза или забивание каналов охлаждающей жидкости.
  • Изнашивание сальников и прокладок. Следствием являются масляные подтеки, нестабильность работы мотора на холостых и высокая дымность выхлопных газов.

Самый опасный признак неисправности ТНВД – масляная эмульсия в системе охлаждения. Это прямое свидетельство разрушения деталей. В данном случае нужно в процессе ремонта заменить все поврежденные комплектующие.

Описанные выше неполадки могут быть вызваны различными причинами:

  • Механический износ деталей. Каждый компонент ТНВД имеет свой ресурс эксплуатации и со временем изнашивается. Ускорить этот процесс может низкокачественное горючее.
  • Попадание инородных веществ. Вода, пыль и грязь могут спровоцировать полный отказ ТНВД и других элементов системы питания мотора.
  • Загрязнение фильтра топлива. При забитом фильтре существенно падает пропускная способность. Как следствие, ТНВД не в состоянии сжать топливо-воздушную смесь до нужного давления.
  • Нарушение герметичности системы подачи топлива. В случае наличия подсосов воздуха насос также не сможет развить нужное давление, что негативно сказывается на его ресурсе работы.

Регулировка и контроль ТНВД 773 для установочного угла опережения впрыска топлива на двигателе Д-245

При затрудненном пуске дизеля, дымном выпуске, а также при замене, установке топливного насоса после проверки на стенде через каждые 120 тыс. км пробега или ремонте дизеляобязательно проверьте установочный угол опережения впрыска топлива на дизеле.

Установочный угол опережения впрыска топлива, градусов поворота коленчатого вала для топливного насоса высокого давления ТНВД 773.1111005-20.05 — 2,5±0,5

Проверку установочного угла опережения впрыска топлива для ТНВД 773 двигателя Д-245 производите в следующей последовательности:

— установите поршень первого цилиндра на такте сжатия за 40-50 до ВМТ;

— установите рычаг управления регулятором в положение, соответствующее максимальной подаче топлива;

— отсоедините трубку высокого давления от штуцера первой секции ТНВД и вместо неё подсоедините контрольное приспособление, представляющее собой отрезок трубки высокого давления длиной 100…120 мм с нажимной гайкой на одном конце и вторым концом, отогнутым в сторону на 150…170° в соответствии с рисунком 24;

— заполните топливный насос топливом, удалите воздух из системы низкого давления и создайте избыточное давление насосом ручной прокачки до появления сплошной струи топлива из трубки контрольного приспособления;

— медленно вращая коленчатый вал дизеля Д-245 автомобилей ЗИЛ-5301 Бычок, ГАЗ-3309, МАЗ-4370 Зубренок по часовой стрелке и поддерживая избыточное давление в головке насоса (прокачивающим насосом), следите за истечением топлива из контрольного приспособления.

— В момент прекращения истечения топлива (допускается каплепадение до 1 капли за 10 секунд) вращение коленчатого вала прекратить;

— выверните в соответствии с рисунком 2 фиксатор из резьбового отверстия заднего листа и вставьте его обратной стороной в то же отверстие до упора в маховик, при этом фиксатор должен совпадать с отверстием в маховике (это значит, что поршень первого цилиндра установлен в положение, соответствующее установочному углу опережения впрыска топлива.

Рис.2 — Установка фиксатора в отверстие заднего листа и маховика дизеля Д-245

При несовпадении фиксатора с отверстием в маховике произведите регулировку ТНВД 773, для чего проделайте следующее:

— снимите в соответствии с рисунком 3 крышку люка;

— совместите фиксатор с отверстием в маховике, поворачивая в ту или другую сторону коленчатый вал;

— отпустите на 1…1,5 оборота гайки крепления шестерни привода топливного насоса;

— при помощи ключа поверните за гайку валик топливного насоса против часовой стрелки до упора шпилек в край паза шестерни привода топливного насоса;

— создайте избыточное давление в головке топливного насоса до появления сплошной струи топлива из трубки контрольного приспособления;

— поворачивая вал насоса по часовой стрелке и поддерживая избыточное давление, следите за истечением топлива из контрольного приспособления;

— в момент прекращения истечения топлива прекратите вращение вала и зафиксируйте его, зажав гайки крепления полумуфты привода к шестерне привода.
Произведите повторную проверку момента начала подачи топлива. Отсоедините контрольное приспособление и установите на место трубку высокого давления и крышку люка.
Заверните в отверстие заднего листа фиксатор.

Рис.3 — Привод топливного насоса ТНВД двигателя Д-245

1 – крышка люка; 2 – гайка; 3 – шпилька; 4 – гайка специальная; 5 – полумуфта привода; 6 – шестерня привода топливного насоса

https://youtube.com/watch?v=0l7OTaeUwoM

Где заменить бензонасос?

Многие умельцы с большим опытом обслуживания автомобилей выполняют подобные процедуры самостоятельно. Но водителю без дорогостоящего инструмента и практических навыков будет нелегко сделать это своими руками.

Демонтаж изношенного подвесного или погружного топливного насоса, проверку параметров давления в топливопроводе и качество электрических контактов, установку новых деталей и замену расходных материалов рекомендуется выполнять на специализированном СТО, имеющем соответствующее оборудование и опытных мастеров.

После замены бензонасоса стоит совершить непродолжительную тестовую поездку с последующим техническим осмотром для проверки качества соединений. Квалифицированный ремонт станет залогом безопасной и комфортной эксплуатации автомобиля.

Можно ли разобрать электрический насос

Современные автомобили располагают, в основном, погружными насосами. Они получают привод от электродвигателя постоянного тока. Устройство ставится непосредственно в бак автомобиля, поэтому собственно так и называется.

В некоторых случаях электробензонасос может устанавливаться вне топливного резервуара, под днищем кузова. В этом случае он уже называется подвесным.

Итак, электрический насос, которым оборудуются инжекторные автомобили, предназначен для перекачки горючего непосредственно из бака к форсункам. Подача топлива обязательно должна идти под сильным давлением.

Топливный насос погружного типа

В большинстве случаях перед поломкой насосы достаточно сильно шумят. Автомобилист должен быть очень внимательным, не пропустить эти симптомы.

Таким образом, основу насоса этого типа составляет электрический двигатель. Но, безусловно, весь ресурс устройства ориентируется не только на него. Если бы вся работа агрегата была связана с бензонасосом, его хватило минимум на 200 тыс. км пробега транспортного средства. К сожалению, это не так, и помимо двигателя активно функционируют и другие механизмы.

Если насос плохо работает, тянуть с его ремонтом не стоит. Даже незначительная поломка может крайне отрицательно сказаться на производительности устройства. Прямой запуск силовой установки часто приводит к резкому падению напряжения бортовой сети. Тока может не хватить, и работа электрического насоса остановится.

Топливный насос электрического типа очищается, снимается, заменяется, но что касается разборки, это делать не принято. Устройства подобного типа считаются незаменяемыми, однако находятся специалисты, которые умеют аккуратно размонтировать алюминиевый корпус. Достаточно сделать только это, ведь дальнейшие работы будут простыми, но лишь при наличии профессионального оборудования.

Как снять бензонасос

Добавим, что в разных автомобилях крепление бензонасоса может отличаться, но общий принцип остается практически неизменным.

Это можно сделать следующим образом:

  • отключите «минус» на АКБ;
  • Нажмите вентиль на топливной рампе под капотом и вытечет определенное количество бензина;

Вы также можете пойти другим путем. Сначала отсоедините зажим от аккумулятора, затем отключите питание бензонасоса, сняв электрический разъем. Затем снова наденьте зажим на аккумулятор и ненадолго запустите двигатель стартером. Через короткое время из системы вытечет остаток топлива. В некоторых автомобилях двигатель может даже запуститься, а затем погаснуть.

Итак, давление топлива упало, приступаем к разборке бензонасоса. Помните, что зажим на аккумуляторной батарее необходимо отключать во время работы! Сначала снимите вилку (электрический разъем) с помпы, если это не было сделано ранее

Затем обратите внимание на топливопроводы (1 линия подачи топлива и 1 линия возврата для возврата топлива в топливный бак). На этих трубах ослабьте зажимы и зажимы (если есть), которые обычно прикрепляют к ним электрические кабели, питающие насос

Как снять трубку с бензонасоса

Теперь необходимо снять патрубки с бензонасоса. Для того, чтобы понять, как снять шланг с бензонасоса или отсоединить магистраль, необходимо точно определиться, как присоединить к выходам помпы. Часто стандартное крепление магистрали подачи топлива реализуется в виде гайки (ниппеля), которую необходимо открутить гаечным ключом. Так называемую обратную линию можно закрепить хомутом.После откручивания топливных магистралей либо специальным съемником открутите нажимное кольцо, либо открутите гайки трубным ключом (это зависит от того, как установлен насос в данной модели автомобиля).

Снятие бензонасоса и замена

Перед тем, как приступить к разборке, стоит отметить, что на помпе и других элементах крепления есть специальные стрелки-указатели. Рекомендуем запомнить их расположение, что облегчит последующую сборку.

  • Затем снимите специальное уплотнительное кольцо. После снятия кольца бензонасос можно снимать с бака. При утилизации Будьте осторожны, так как на корпусе бензонасоса могут быть устройства для определения уровня топлива в баке (датчик поплавка).
  • Когда насос снят, седло может иметь резиновую прокладку. Например, на автомобилях семейства ВАЗ эта прокладка фиксируется на шпильках. Эту прокладку также нужно снять, просто потянув ее вверх.

Завершением процедуры замены топливного насоса является установка нового бензонасоса, а также замена всех резиновых прокладок, которые должны входить в комплект или приобретаться отдельно.

Добавим, что при установке необходимо:

Убедитесь, что насос стоит правильно. На самом насосе, крышках и прижимных кольцах есть специальные маркировки стрелок (в зависимости от марки и модели автомобиля). На некоторых автомобилях стрелки должны сходиться, на других стрелка на топливном насосе должна указывать в сторону задней части автомобиля. По этой причине выше было рекомендовано запомнить положение указанных стрелок перед их удалением.

Также при размещении насоса осторожно обращайтесь с поплавком и другими мерами по определению уровня топлива в баке. Эти компоненты часто сгибаются или ломаются при непрофессиональной установке, что требует их замены.
Если их затянуть слишком сильно, они могут сломаться

При ослаблении крепления бензонасоса насос может зависнуть в баке, что недопустимо. После установки насоса просто подсоедините топливные магистрали, подсоедините разъем питания насоса и зажим аккумулятора. Так выглядит ручная замена бензонасоса.

Частым явлением после замены бензонасоса является то, что автомобиль не заводится. Вначале автомобиль не может запуститься сразу, потому что насос должен сначала накачать давление в системе, из которой ранее был удален воздух.

Замена прокладки под топливным насосом

Рекомендуется замена резиновых уплотнителей, в том числе прокладки насоса, находящейся под бензонасосом. Эта часть предназначена для одноразового использования, поэтому она не устанавливается повторно после снятия устройства.


Кольцо прокладка

Что делать, если сломан штуцер насоса? Требуется его срочный ремонт или замена новым. Зависит от специфики поломки, поломался ли штуцер на крышке модуля бензонасоса, на самом насосе или речь идет о штуцерах подачи-отдачи топлива. При серьезной проблеме, рекомендуется приобрести новый комплект вместе с крышкой, продающейся в автосервисе.

Это интересно: Что нужно знать перед покупкой новых шин?

Проблемы после замены бензонасоса

Часто встречающейся проблемой после замены и установки нового бензонасоса является несвоевременный запуск автомобиля или вообще отсутствие каких-либо признаков запуска. Следует заметить, что новому агрегату нужно нагнать давление в топливной системе, а на это требуется время. Чтобы провести данный процесс, нужно включить зажигание без поворота ключа в положении «старт» и крутить мотор с помощью стартера в течение 30 секунд — 1 минуты, а затем повторить шаги.

Если попытки не увенчались успехом, то скорее всего, были допущены ошибки при монтаже устройства или же вы установили вовсе неисправный механизм. Также причиной может послужить плановая блокировка автомобильных систем или же сбой в системе охраны.

Определитесь в механике или в электрике кроется проблема, а затем переустановите бензонасос, подключив его к аккумулятору напрямую. Данный способ является универсальным при отсутствии накачки топлива устройством.

Авто не заводится после замены

После замены бензонасоса машина не заводится? Это явление встречается не редко. Во многих случая, это не проблема. Авто не может сразу завестись, поскольку насосу требуется время для накачки давления, которое было до этого снижено. Чтобы довести давления до оптимального уровня, нужно включить зажигание на 5 секунд, чтобы загорелась приборная панель. Далее, крутим мотор стартером. Если не получилось с первой попытки, следует подождать около минуты и повторить снова.

Если прокрутки стартера не помогли завести мотор, значит имеет место быть одна из перечисленных причин:

  • при сборке или подключении БН были допущены ошибки;
  • новый топливный модуль неисправный;
  • сбилась охранная система авто или произошла блокировка;

При монтаже и подключении нового насоса не исключены сбои различного характера: от неисправности клапанов на БН до поломки контактов, клемм или разъемов.

Важно выявить точный характер неполадки, определить ее тип – электрический или механический. Самая простая поломка относится к питанию топливного насоса, она либо есть, либо нет

Если речь идет об иммобилайзере или сигнализации, то противоугонная система может отключить питание БН, не давая запуститься машине. О засоре фильтра также не стоит забывать. В случае залипания клапанов, устройство может работать и воспроизводить характерные звуки, но в холостую.

Перечисленные неисправности не дают горючему поступать в рампу, поэтому двигатель не может стартовать

Для четкого определения причины, важно убедиться, что в рейке отсутствует бензин. Далее, рекомендуется демонтировать и подключить БН от габаритов либо батареи напрямую

Этот способ считается наиболее быстрым для проверки устройства.

Место расположения бензонасоса

Практически во всех машинах электрический бензонасос установлен внутри топливного бака. Там он хорошо охлаждается и смазывается бензином. Возможно искрение в щёточном узле, но воспламенение исключено, поскольку при таких концентрациях смеси с воздухом поджечь топливо невозможно в принципе.

В состав модуля бензонасоса входят:

  • электродвигатель постоянного тока;
  • насосная часть в виде турбинки, нагнетающей топливо через канал переменного сечения;
  • колба, в которой находится электродвигатель с напорной частью, и где хранится запас топлива;
  • фильтр грубой очистки в виде сетки на приёмном патрубке модуля;
  • иногда тут же монтируется и фильтр тонкой очистки, для замены которого требуется снятие модуля;
  • шланги и патрубки, напорный и сливной (обратка);
  • переменный резистор датчика уровня топлива с тягой и поплавком;
  • электрические провода и разъёмы, в том числе измерительные от датчика;
  • выходные патрубки с утолщениями для крепления шлангов хомутами или быстросъёмными соединителями с фиксаторами;
  • крепёж модуля на фланце в верхней части бака и кольцевое уплотнение.

К модулю сверху подходят провода питания, измерительного сигнала, шланг высокого давления и обратная магистраль. Иногда в состав модуля входит регулятор давления топлива, тогда надобности в обратке нет.

Проверка снятых форсунок

Прежде всего, после снятия форсунки нужно продиагностировать. Для этого необходим проверочный стенд или прибор для проверки. Главными параметрами оценки является точность срабатывания при нужном давлении, равномерность подачи топлива и правильная форма факела распыла, а также герметичное закрытие.

  • Получается, впрыск должен происходить только при определенном показателе давления. Не допускается отклонение в большую или меньшую сторону. До начала впрыска не должно быть вытекания горючего (форсунка не должна переливать).
  • Также после впрыска в полостях каждой форсунки давление должно сохраниться для сброса лишнего дизтоплива через обратку в бак.
  • Что касается формы факела, оптимальной можно считать форму ровного конуса, то есть без кривых отклонений в какую-либо сторону.
  • Само горючее не должно лить струей или капать, так как качественный распыл предполагает подачу горючего исключительно в виде распыленного тумана.

Параллельно во время проверки следует обратить внимание на звук во время срабатывания форсунки. Без надлежащего опыта стразу определить проблемную деталь будет сложно, но путем сравнения звука работы заведомо исправной форсунки с остальными можно быстрее обнаружить проблемный элемент
