Подключение фаркопа: схема и распиновка розетки прицепа

Разновидности разъемов и схема подключения фаркопа 7 контактов

Планируя использовать фаркоп для прицепа, следует установить розетку, изучить схему соединений для фаркопа, чтобы соответствующие сигналы через разъем фаркопа обеспечили включения задних световых ламп поворотов и других осветительных приборов.

Не все автомобилисты знают, через какую розетку можно подключить прицеп к транспортному средству.

Выполнить подключение розетки поможет схема подключения фаркопа 7 контактов

Проводка фаркопа подключается через различные виды разъемов в зависимости от производителя и типа автомобиля, а также страны изготовления авто:

• на европейском континенте большинство автолюбителей использует разъем, имеющий 7 контактов. Коннектор на 7 пин распространен в странах СНГ. Семиконтактная схема розетки прицепа используется на всех отечественных автомобилях;
• схема розетки фаркопа на машинах американского производства аналогична по конструктивному исполнению европейской. Американскими изготовителями также применяется четырехконтактная распиновка розетки прицепа легкового автомобиля;
• машины европейского и американского производства, которые эксплуатируются отечественными автомобилями имеют 13-контактную систему подключения. Такая распиновка фаркопа прицепа на автомобиле обеспечивает возможность подключения дополнительного светотехнического оборудования, применяемого в трейлерах или домах на колесах;
• на импортных тягачах применяется 15-пиновый вариант разъема. Он позволяет корректно подать питание ко всему имеющемуся на прицепе электрооборудованию. Пятнадцатиконтактные розетки отличаются широкими функциональными возможностями.

Остановимся детально на семипиновом евроразъеме, применяемом отечественными автомобилистами. Отличительная особенность данного коммутирующего девайса – невозможность допустить ошибку при подключении электрооборудования прицепа в ночное время или при недостаточной видимости.

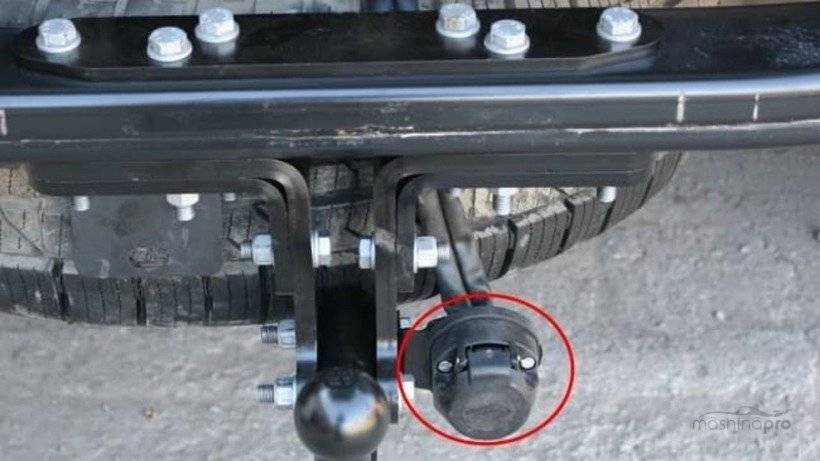

Через различные виды разъемов подключается проводка фаркопа

В семипиновой схеме каждый контакт имеет соответствующий номер, а провод, подходящий к контактной группе, отличается цветом. Регламентирована даже площадь поперечного сечения проводников, которая составляет от 1,5 до 2,5 мм2 в зависимости от потребляемой нагрузки. Правильный подбор проводников по сечению позволяет не допустить перегрузку автомобильной проводки и выхода из строя предохранителей.

Разберемся, к каким потребителям поступают сигналы от определенных контактов:

• к контакту номер 1 подходит провод желтого цвета, подающий питание к лампе левого фонаря поворота;
• контактная группа 2 связана плюсовым проводом с сигналом задней противотуманной фары;
• третий коннектор соединен проводником в серой изоляции с минусовым контактом, выполняющего функции массы;
• контактная группа номер 4 связана проводом в зеленой оболочке с лампой сигнала правого поворота;
• от пятого контакта отходит коричневый провод, подключенный к правому габариту и подсветке номера;
• через шестой розеточный элемент, связанный проводом в красной изоляции со стоп-фонарями, подается питающее напряжение;
• штекер номер 7 осуществляет передачу управляющего сигнала через черный провод к левому габаритному фонарю.

Вторая контактная группа, осуществляющая постоянное питание на 12 вольт, достаточно часто не задействована. Ее можно использовать для подключения автомобильного холодильника, находящегося, например, в трейлере.

Соответствующий номер имеет каждый контакт в семипиновой схеме

Как заменить щетки стартера на ВАЗ 2107

Щетки на стартере также могут изнашиваться и служить причиной отказа устройства. В этом случае их необходимо заменить. На автомобилях семейства «классики»стартеры бывают немного отличающиеся друг от друга. Но особой разницы по замене щеток не будет. Необходимо будет либо снять заднюю крышку, под которой они находятся, предварительно открутив пару болтов. Либо же открутить всего лишь один болтик, который стягивает защитную скобу, под которой как-раз и находятся щетки:

А вот так все выглядит после:

Всего здесь располагаются 4 щетки, каждая из которых доступна для снятия через отдельное окошко. Достаточно лишь открутить один болтик ее крепления:

А затем отжав пружинный фиксатор, поддеть ее отверткой, и она легко вынимается:

Все остальные вынимаются точно так же, и менять их нужно сразу все. Установка проводится в обратной последовательности.

Основные способы подключения

Подключение прицепа к авто может происходить двумя способами, это: универсальный и штатный.

Штатный способ

Для этого способа на фаркопе предусмотрен специальный кронштейн, благодаря чему розетка фаркопа находится в зафиксированном положении. Розетка и вилка, как правило, идентичны, следовательно, подключение не составит никаких трудностей, достаточно придерживаться инструкции.

Разница между европейским и американским вариантом может заключаться в схеме разъемов, что легко решается перепайкой, но следует учесть, что такое вмешательство влечет лишения гарантии. Лучшим вариантом является применение специального переходника, который продается в авто магазинах.

Универсальный способ подключения

Данная ситуации чаще всего возникает в случае, когда отсутствует розетка фаркопа или если она не подключена непосредственно к электричеству авто. Решение следующее:

1. Можно воспользоваться специальным блоком (согласования) если авто оснащено бортовым компьютером и блоком управления. Таким образом можно запретить перераспределение электрического тока на прицеп не по нормам. В случае, если будет ошибка блок управления устранит некорректный расход электричества.
2. Если у автомобиля отсутствует бортовой компьютера можно прибегнуть к ручному монтажу электросети. Но для этого необходимо обладать определенными знаниями в области автомобильных электрических схем и иметь некоторые инструменты, а также расходный материал.

Распиновка 7 пиновой розетки

Классификация, касающаяся цвета и номеров контактов обусловлена стандартами РФ:

• Жёлтый – (L) левый поворот;
• Зелёный – (R) правый поворот;
• Контакт плюс — (54G) задний противотуманный фонарь;
• Серый – (31) контакт минус, масса;
• Коричневый – (58R) правый габарит, подсветка номера;
• Красный – (54) стоп-сигналы;
• Чёрный – (58L) левый габарит.

Распиновка 13 пиновой розетки

Розетка фаркопа на 13 пин имеет следующие разъемы:

• Жёлтый – левый поворот;
• Зелёный – правый поворот;
• Синий – задний противотуманный фонарь;
• Белый – контакт-минус с 1 по 8;
• Коричневый – правый габарит;
• Красный – сигнал-стоп;
• Чёрный – левый габарит;
• Розовый – фонарь заднего хода;
• Оранжевый – контакт-плюс (постоянный);
• Серый – контакт-плюс при зажигании;
• Чёрно-белый – сигнал-минус для 10 контакта;
• Бело-синий – контакт (резерв);
• Бело-оранжевый – сигнал-минус для контакта 9.

Распиновка 15 контактного разъема

Такая распиновка розетки часто встречается в прицепах грузового автомобиля.

• Жёлтый – левый поворот;
• Зелёный – правый поворот;
• Голубой – задние противотуманные фары;
• Белый – контакт-минус;
• Чёрный – левый габарит;
• Коричневый – правый габарит;
• Красный – фонари стоп-сигналов;
• Розовый – фонарь заднего хода;
• Оранжевый – контакт-плюс;
• Серый – тормозные колодки;
• Чёрно-белый – пружинные тормоза;
• Бело-голубой – сигнал подъёмного моста;
• Бело-красный – контакт (общий);
• Бело-зелёный – Can-H;
• Бело-коричневый – Can-L.

Распиновка розетки фаркопа на 7 pin

Распиновка розетки прицепа (от англ. pin – «вывод, ножка») – это схема разводки электрических разъемов, необходимая для самостоятельного подключения автоприцепа к автомобилю. Подключение требуется для обеспечения безопасной эксплуатации несамоходной прицепной техники. Соединение происходит с использованием розетки (расположена у фаркопа) и соответствующего штекера, подключенного к проводке прицепа. Используя соединительные разъёмы, можно объединить электрические схемы технических средств: электрический ток, подаваемый от автомашины, будет задействовать поворотные сигналы, габаритные огни и подсветку номерного знака автоприцепа. Также может потребоваться смарт-коннект, согласующий работу проводки автомобиля с прицепом (на некоторых современных автомобилях с электронными схемами управления).

Схема подключения розетки 7 к 7

Наиболее распространённая на данный момент схема подключения с «вилкой» на 7 контактов («европейский» разъем). Она применяется при подсоединении большинства прицепов для легковых машин. Схема подключения изображена ниже:

Обратите внимание: приемная и ответная часть устройства имеют гнезда обоих типов («папа» и «мама»). Такое решение – залог безопасности при соединении круглого разъема в условиях плохой видимости: взаимное расположение гнезд исключает вероятность их неверного соединения или коротких замыканий. Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов

Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком

Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов. Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком.

Распиновка розетки фаркопа 7 пин в легковых автоприцепах

Для синхронизации световых сигналов необходима распиновка розетки прицепа 7 пин и ее подключение к электропроводке машины. Оптимальные места для расположения розетки – технологические проемы для смены ламп (в них есть доступ к колодкам). Если на фаркопе установлен подрозетник, на который выведены все сигналы, достаточно купить «вилку» на 7 контактов, соединив в соответствии со схемой разъема, обозначенной в руководстве по эксплуатации. Указанный метод называется штатным. В противном случае используют универсальный способ подключения: проводку подсоединяют прямо к сигнальным цепям при отсутствии в автомобиле бортового компьютера. Провода, идущие от разъема, соединяют с электроцепями задних фонарей.

Универсальный метод подключения разъема прицепа и распиновки

Для подключения универсальным способом, используя разъем фаркопа, поочередно соединяют провод левого поворотного сигнала машины с левым поворотником прицепа, задний противотуманный огонь авто и противотуманку прицепной техники и т.д. Внимательно изучите схему проводки машины, чтобы безошибочно найти нужные цепи (для проверки используйте тестер).

Подключая провода через разъем фаркопа, примените обжимные клипсы или спаяйте провода, предварительно зачистив изоляцию. Для подключения к машине с бортовым компьютером необходима не только вилка прицепа 7 pin, но и блок согласования – устройство, подключаемое к бортовой схеме и не воспринимаемое компьютером. Даже при увеличенном потреблении тока ввиду работы светового оборудования автоприцепа бортовой компьютер не будет сигнализировать о неисправностях.

Распиновка 7-контактной розетки прицепа: важные особенности

Упрощенная схема подключения розетки 7 к 7 предполагает самостоятельное определение трассировки проводов, а наибольшую трудность вызывает определение места включения соответственных проводников. Настоятельно не рекомендуется делать это наугад, последовательно соединяя разъемные контакты автоприцепа с индикаторной лампой – при наличии цифровых схем управления световыми приборами такой метод небезопасен.

Перед подключением проверьте электронные цепи в разъеме прицепа на предмет отгнившей проводки в зоне паек и контактов, на короткие замыкания на участках трущихся элементов. После этого составьте схему трассировки с обозначением цветов, способов и мест соединения проводов. Если электрические соединения расположены вне салона, их следует покрыть термоусаживаемым кембриком (специальным изолятором), а по завершении работ проверить электросвязи мультиметром, удостоверившись в отсутствии замыканий.

Пошаговая инструкция подключения

Подключение розетки фаркопа к автомобилю своими руками рекомендуется делать без резки штатных проводов, а используя промежуточные соединительные колодки, как при установке заводских переходников.

Нужно приобрести необходимые материалы:

• сам разъем с защитной крышкой;
• электрические колодки подходящей конструкции;
• кабель с цветными жилами сечением не меньше 1,5 мм2;
• хомуты;
• защитная гофра.

Схема работы:

1. Отрежьте кусок кабеля нужной длины с запасом для обработки концов.
2. Очистите от изоляции и залудите хвостовики проводов.
3. Пропустите кабель внутри гофрированного рукава.
4. Распаяйте контакты в корпусе розетки, сверяясь со схемой розетки фаркопа легкового авто.
5. Закрепите провода в соединительных колодках для задних фонарей, также контролируя их порядок.
6. Изолируйте все места соединения и подключите колодки к разъемам светотехники машины.
7. Проложите жгут к месту установки на фаркопе, закрепите и закройте отверстия в кузове заглушками.

Для изоляции вводов кабеля в розетку и разъемы лучше применять силиконовый герметик.

Виды розеток прицепов

При выборе розетки для легкового автомобиля обратите внимание на разновидности изделия. В продаже имеется два типа (по количеству жил):

В продаже имеется два типа (по количеству жил):

1. Семижильная (7 PIN). Предназначена для вывода источников внешнего освещения и применяется для стандартных грузовых прицепов. Такая розетка, в свою очередь, бывает европейской или американской (отличаются по разъемам). Особенность европейской схемы в том, что в ней задействованы все семь проводов.
2. 13-жильная (13 PIN). В отличие от прошлого типа здесь применяются дополнительные разъемы, позволяющие подключить прицеп-дачу и обеспечить работоспособность всего светового и дополнительного оборудования (холодильника, зарядного устройства для АКБ и т. д.). Так, для зарядки аккумулятора предусмотрен свой проводник, который идет от источника питания машины к розетке фаркопа и защищен индивидуальной вставкой плавкой.

13-жильная розетка имеет больший функционал и подходит для многих машин из Соединенных Штатов или ЕС. Но ее покупка обойдется в большую цену, а подключение потребует более высокого уровня мастерства.

Иногда происходит ситуации, когда на машине 7-пиновая, а на прицепе 13-пиновая розетка (или наоборот). Это не проблема, благодаря наличию переходников с 13 на 7 или с 7 на 13.

Семиконтактный разъем европейского типа

Это наиболее распространенный и простой тип розетки, который подходит для подключения большинства простых прицепов. Он широко применяется на отечественных и европейских автомобилях.

Рекомендуем: Перевозка тяжеловесных грузов. Общая информация

На следующем рисунке можно наглядно увидеть внешний вид и схему распиновки семиконтактного разъема.

Распиновка семиконтактной розетки фаркопа

Таблица контактов и сигналов:

№	Код	Сигнал	Сечение провода
1	L	Сигнал левого поворота	1,5 mm2
2	54G	12В, противотуманный фонарь	1,5 mm2
3	31	Земля (масса)	2,5 mm2
4	R	Сигнал правого поворота	1,5 mm2
5	58R	Подсветка номера и правый габарит	1,5 mm2
6	54	Стоп-сигналы	1,5 mm2
7	58L	Левый габарит	1,5 mm2

Данный тип разъема отличается тем, что и приемная, и ответная его части имеют оба вида контактов («папа»/«мама»). Это сделано для того, чтобы случайно или в темноте не перепутать. Закоротить контакты будет практически невозможно. Как видно по таблице, каждый провод имеет сечение 1,5 mm2, кроме массы 2,5 mm2.

Семиконтактный разъём американского типа

Американский тип 7-pin разъема отличается наличием контакта заднего хода, также отсутствует разделение на правый и левый габаритные огни. Они объединены в один общий. В некоторых моделях в один контакт объединяются стоп-сигналы и габаритные огни. Часто провода имеют соответствующее сечение и цвет для облегчения процесса подключения.

На рисунке ниже можно увидеть схему 7-pin американского типа.

Распиновка семиконтактной розетки американского типа

Тринадцатиконтактный разъем

Разъем 13-pin имеет соответственно 13 контактов. Особенность данного типа в том, что имеются резервные соединения, несколько контактов для плюсовой и минусовой шин и возможность подключения дополнительных устройств, таких как камера заднего вида и другие.

Такая схема наиболее популярна в США и некоторых других странах, где распространены «дома на колесах». Через данную схему могут протекать большие токи, чтобы питать электрооборудование на передвижном «доме-прицепе», аккумулятор и другие потребители.

На рисунке ниже можно рассмотреть схему 13-контактной розетки.

Распиновка розетки 13-pin

Схема 13-pin розетки фаркопа:

№	Цвет	Код	Сигнал
1	Желтый	L	Аварийное включение сигнализации и левый сигнал поворота
2	Синий	54G	Противотуманные огни
3	Белый	31	Земля, минус подключается на кузов
4	Зеленый	4/R	Правый сигнал поворота
5	Коричневый	58R	Подсветка номера, правый габаритный огонь
6	Красный	54	Стоп-сигналы
7	Черный	58L	Левый габаритный огонь
8	Розовый	8	Сигнал заднего хода
9	Оранжевый	9	Провод «плюс» 12В, идет от аккумулятора для питания потребителей при выключенном зажигании
10	Серый	10	Обеспечивает питание 12В только при включенном зажигании
11	Черно-белый	11	Минус для питающего контакта 10
12	Сине-белый	12	Резервный
13	Оранжево-белый	13	Минус для питающего контакта 9

Традиционное подключение

Современные автомобили упрощают задачу распиновки. Достаточно найти провода со штекером, который совместим с разъемом на фаркопе. Это один из рекомендованных методов, так как он исключает потерю гарантии на транспортное средство.

Пошаговый порядок подключения

Можно самостоятельно подключить разъём питания автоприцепа, выполняя следующие шаги.

Шаг первый

Для его выполнения необходимо:

• Определить коммутативную схему.
• Выяснить, есть ли необходимость в модуле согласования.
• Выбрать тип разъёма в соответствии с типом разъёма на прицепе.

Если прицепа нет в наличии и фаркоп устанавливается для буксировки различных случайных прицепных средств, то рекомендуется установить универсальную розетку на тринадцать контактов.

При необходимости можно подключить вилку от прицепа на 7 pin, использовав специальный переходник, сохраняющий все управляющие функции.

Если же понадобится подключить к розетке 7 pin вилку 13 pin (например, прицепа-дачи), то также можно использовать переходник, но сохранить все необходимые функции не получится.

Если автомобиль выпущен раньше двухтысячного года, то установка согласующего блока, скорее всего, не понадобится. Но тогда необходимо установить предохранители защиты повторительных и задних световых сигналов с увеличенным на 25 процентов номиналом.

Шаг второй

Обязательно протестировать все электрические цепи в штекере прицепа. Если личного прицепа нет, и предполагается использовать прокатный, то этот шаг можно пропустить. Проверка работоспособности всех узлов прицепа — обязанность арендодателя.

Самые распространённые дефекты электрических систем прицепа:

• Отслоение и коррозия проводки в местах пайки и контактных соединений.
• Короткие замыкания в местах трущихся элементов.
• Перегорание ламп накаливания.
• Образование токов утечки. Это связано с солевой обработкой дорог и попаданием реагентов в места соединения контактов. А также может быть связано с заездом в солёную воду (например, при транспортировке лодок или гидроциклов).

Шаг третий

Обязательно необходимо разметить схему трассировки. Это позволит точно видеть, какой расцветки и сечения проводник, куда он проходит, где и как соединяется и с чем. Если в комплекте приобретённого разъёма предусмотрены провода, то целесообразнее использовать именно их.

Особое внимание стоит уделить наиболее сложному этапу прокладки проводки от разъёма внутрь багажника. Это необходимо сделать скрыто, но, главное — исключить возможность повреждения проводников в процессе эксплуатации багажного отделения, а также не нарушить его герметичность

Повреждения могут привести к короткому замыканию, а разгерметизация — к попаданию влаги в салон. В большинстве моделей автомобилей для этого предусмотрено специализированное отверстие в кузове.

Коммутацию проводников производят методом скрутки с последующей пайкой контактов и надёжной изоляцией при помощи трубок термоусадки (трубка, надеваемая на соединение или контакт для изоляции, уменьшающаяся в размерах при нагревании феном или зажигалкой). При соединении проводников электропитание автомобиля должно быть обязательно отключено.

Шаг четвёртый

Подключение разъёма потребует максимального внимания. Для безошибочных действий все проводники лучше промаркировать и коммутировать с контактами розетки в строгом соответствии с распиновкой, указанной в схеме выбранного разъёма. Все соединения вне кузова автомобиля нужно обязательно пропаивать и надёжно изолировать при помощи термоусадки. Перед изоляцией контактов соединения рекомендуется обработать литолом или солидолом. Это предотвратит возможное попадание влаги. После коммутации проводов в корпусе розетки их следует обработать графитной смазкой. Это также защитит от влаги и предотвратит коррозию контактов.

Финальные действия

Собранную схему необходимо проверить при помощи мультиметра. Последовательная «прозвонка» проводников в режиме измерения сопротивления поможет выявить возможные короткие замыкания. Только после такой проверки можно включить электропитание автомобиля.

Американские соединительные фишки

Многие американские стандарты отличаются от европейских, и распиновка розетки фаркопа прицепа не является исключением. Приведем для ознакомления два вида: 7 и 4 контактные разъемы.

7-ми контактная розетка, используется в модельном ряде HOPKINS, а также в других автомобилях (рис 8), отличается от европейского стандарта, практически, только конструкцией, что позволяет при необходимости произвести замену на европейский аналог.

Американская розетка фаркопа на 7 контактов

Обозначения:

1. Подключение габаритных огней.
2. +12 V.
3. Поворотные огни правого борта.
4. Управление стоп-сигналами.
5. Масса.
6. Поворотные огни левого борта.
7. Сигнал заднего хода.

Теперь рассмотрим более сложный вариант – 4-х контактный разъем (см. рис. 9). При попытке его замены на европейскую 7-ми пиновую розетку возникнут проблемы.

4-х пиновый разъем

Обозначения:

1. Масса.
2. Управление габаритными огнями.
3. Поворотник левого борта и управление стоп-сигналом.
4. Поворотник правого борта и управление стоп-сигналом.

Как видите, трудность связана с тем, что поворотники и стоп-сигналы управляются по одной линии. Решить проблему можно двумя способами:

1. Не совсем правильный, на зато самый простой способ: подключиться, непосредственно, к стопам и поворотникам. Заметим, что в некоторых автомобилях проводка может не выдержать дополнительной нагрузки, поэтому решить проблему лучше другим способом.
2. Этот вариант несколько сложнее, зато более корректный: необходимо полностью протянуть проводку под европейский разъем. Например, в Шевроле Тахо для этого нужно снять приборный щиток, найти провода с отдельными сигналами на поворотники и стоп-огни, подключиться к ним, протянув электрические провода от фаркопной розетки через весь салон автомобиля. Можно немного облегчить задачу, если взять сигнал для стоп-огней с заднего крыла, он там выведен практически на всех автомобилях. В этом случае понадобится тянуть только два провода.

Основная проблема, с которой сталкиваются владельцы легковых автомобилей при подсоединении прицепа, — это неисправности в работе светотехники. Даже если разъемы розетки и вилки полностью совпадают,могут не гореть или неправильно срабатывать габаритные огни, поворотники или стоп-сигналы. Это связано с различиями в стандартах, которые используются производителями при разводке электрики.

Существуют несколько основных схем подключения прицепа к фаркопу в зависимости от числа контактов розетки и стандартов стран. В России наиболее распространены 7-пиновые (европейские и американские) и 13-пиновые разъемы. Если автомобиль не оснащен электронным блоком управления, контакты розетки можно напрямую соединить с установленной проводкой.

Розетка фаркопа	Вилка прицепа

Для распиновки рекомендуется использовать многожильный медный провод в двойной изоляции с жилами сечением не меньше 1,5 кв.мм, для заземления — 2,5 кв.мм.

№ контакта	Код	Цвет провода по ГОСТ 9200-76	Цвет некоторых прицепов (Украина)	Назначение
1	L	Желтый	Зеленый	Поворотник левый
2	54G	Синий	Красно-белый	Противотуманные огни
3	31	Белый	Черный	Минус (заземление)
4	R	Зеленый	Желтый	Поворотник правый
5	58R	Коричневый	Розово-красный	Правый габарит
6	54	Красный	Бело-голубой	Стоп-сигналы
7	58L	Черный	Черно-голубой	Левый габарит

Особенности в схеме подключения вилки прицепа МЗСА: к контакту №5 питание не подается, а оба габаритных огня и подсветка номера замкнуты на 7 разъем. Если правый габарит не работает, необходимо в розетке фаркопа перенести черный провод из 7 гнезда к 5 или выполнить обратную процедуру в вилке. Также можно 5 и 7 разъемы замкнуть перемычкой.

13-пиновая схема подключения разъема прицепа

Розетка фаркопа	Вилка прицепа

Используйте для основных сигналов многожильный провод с двойной изоляцией сечением 1.5 кв.мм, для распиновки заземления и питания — 2.5 кв.мм.

№ контакта	Цвет провода	Назначение
1	Желтый	Поворотник левый и аварийка
2	Синий	Противотуманки
3	Белый	Заземление (минус) для клемм 1-8
4	Зеленый	Поворотник правый
5	Коричневый	Габарит правый
6	Красный	Стоп-сигнал
7	Черный	Габарит левый
8	Розовый	Задний ход
9	Оранжевый	Питание 12 В (35А) напрямую от аккумулятора
10	Серый	Питание 12В (35А) при включенном зажигании
11	Черно-белый	Заземление для № 10
12	Бело-синий	Запасное гнездо (резерв)
13	Красно-белый	Заземление для № 9

В некоторых моделях автомобилей даже при точном соблюдении схемы подключения разъема прицепа бортовой компьютер может выдавать ошибку (из-за увеличения нагрузки на сеть). В этом случае необходимо дополнительно установить smart-коннект (блок согласования).

Необходимые инструменты и дополнительные материалы

Для успешного подключения электрики прицепа к бортовой системе автомобиля, необходимо запастись инструментами и материалами, приобрести которые можно в ближайшей профильной торговой точке или на автомобильном рынке:

• разъем для фаркопа с резиновым уплотнением и крышкой: внимательно осмотрите изделие – латунные контакты не должны болтаться, резьба — ровная, детали плотно прилегают друг к другу (люфт не допускается);
• сечение применяемого одножильного медного кабеля – от 1,5 кв. мм;
• шланг-гофра (из пластика либо металла)для изоляции пучков выводных проводов – пара-другая метров;
• 15-20 пластиковых хомутов.

Распиновка 7-контактной розетки

Российские стандарты предполагают следующую цветовую классификацию контактов:

• желтый провод – поворот налево;
• синий – задний ПТФ;
• серый – масса;
• зеленый – правый поворотник;
• коричневый – подсветка автомобильного номера;
• красный – стоп;
• черный – левый поворотник.

Иногда производители оставляют синий контакт незадействованным. Некоторые
автолюбители, желая сделать схему попроще, объединяют контакты 5 и 7 – это
чревато нарушениями световых функций.

Лучше покупать только качественное оборудование, благо на рынке представлен
большой выбор розеток по доступным ценам. Не покупайте расходники с рук – новое оборудование всегда лучше.

От грамотного подключения розетки автомобильного прицепа зависит многое, в том
числе и безопасность движения. Подключение псевдоспециалистом, плохо
разбирающимся в электрике, может стать причиной некорректной работы или полного
отключения габаритных огней, поворотников и другого электрического
оборудования.

Расположение выводов в розетках ABS и EBS

Особых знаний для подсоединения данного вида не требуется. Для успешной реализации задуманного необходима распиновка разъема полуприцепа.

Расположение выводов в розетках ABS и EBS.

Пин разъемов ABS и EBS:

• Постоянный «+» под номером 30 отвечает за работоспособность электрических клапанов ABS.
• При включенном зажигании «+» под 15 номером берет запитку от соответствующего реле, которое размещено на электронном блоке ABS.
• Масса для вывода – 2.
• Масса 1.
• Лампочка уведомления о неисправности системы ABS.
• Шины CANH и CANL ( только при подключении к EBS).

Детальная распиновка розетки полуприцепа для каждого вида транспорта находится ниже.

Для тягача и прицепа

Pin для установки ABS и EBS имеет следующую расцветку проводов:

1. Темно-красный.
2. Черный, реже – серый.
3. Яркий желтый.
4. Бурый.
5. Чистый белый.
6. Белый с салатовой полоской (в случае с EBS).
7. Белый с коричневой полоской (только в EBS).

Детальная информация видна на видео:

Для полуприцепа

В случае подключения ABS разъема, распиновка кабеля полуприцепа следующая:

1. Темного красного цвета.
2. Бело-красного.
3. Коричневого с голубой полосой.
4. Темного коричневого.
5. Желтого с голубой полосой.

Для грузовика VOLVO

Распайка контактов.

В случае подключения ABS и EBS разъемов на этих марках автомобилей присутствует распайка следующего цвета:

1. Красного с сечением в 6 мм²/4 мм².
2. Светлого серого.
3. Мутного белого.
4. Белого, сечение которого 6 мм²/4 мм².
5. Коричневого.
6. Розового.
7. Фиолетового.

Для грузовика IVECO

Во время подключения на тягачи данной марки, распиновка перекидки полуприцепа имеет следующего цвета:

• Красного с сечением 4 мм².
• Зелёного с сечением 1 мм².
• Коричневого с сечением 1 мм².
• Коричневого с сечением 4 мм².
• Фиолетового с сечением.
• Бело-коричневого с сечением 2,5 мм².
• Бело-зеленого с сечением 2,5 мм².

Подключение розетки наглядно представлено на видео:
