Сайлентблоки передних рычагов – профессиональная замена своими руками!

Как поменять шарнир в домашних условиях

Теперь о том, как проводиться правильная установка сайлентблоков. Поскольку в рычаг входит резиновая составляющая, то забить шарнир просто не получиться (резина будет демпфировать). На СТО для проведения такого рода операций используется гидравлический пресс для сайлентблоков или же набор для выпрессовки сайлентблоков. С помощью их провести замену не сложно.

Пресс для запресовки сайлентблоков

Для выполнения же работ в условиях гаража, приобретать специальный инструмент необязательно, вполне хватит и подручных средств:

• Тиски слесарные;
• Ударный инструмент (молоток);
• Металлическая наставка;
• Отвертки;
• Напильник;
• Мыльный раствор;

Используя обычные тиски и отрезок трубы необходимого диаметра, получим вполне неплохой пресс для запрессовки сайлентблоков своими руками.

Инструмент для самостоятельной замены шарниров в машине

Но перед тем, как запрессовать сайлентблок в рычаг, нужно еще извлечь изношенный элемент. И для этого можно воспользоваться несколькими способами, но в любом случае рычаг придется снимать с авто. А затем можно:

• Зажав рычаг в тисках, и используя молоток с наставкой, выбить шарнир, предварительно срезав резину, выступающую за края проушины рычага (чтобы она не создавала сопротивление);
• Использовать тиски. Берем отрезок трубы (по диаметру она должен быть больше сайлентблока и стенками упираться в проушину). Этот отрезок надеваем на шарнир с одной стороны, с другой же – используем наставку. Эту конструкцию помещаем в тиски. При стягивании губок тисков наставка вытолкнет элемент внутрь отрезка трубы;
• Выпалить сайлентблок. При помощи открытого огня (горелки) выжигаем резиновую составляющую, а после остатки выбиваем молотком (этот метод использовать не рекомендуется);
• Использовать съемник сайлентблоков (покупной или самодельный);

Перед тем, как запрессовать сайлентблоки, его посадочное место следует прочистить напильником, чтобы удалить ржавчину и остатки старого шарнира.

Теперь о том, как правильно запрессовать сайлентблоки с помощью тисков. Перед началом работ желательно с одной стороны на резиновой составляющей сделать фаску (срезать ее ножом), что позволит более точно сопоставить шарнир с проушиной.

Также следует посадочное место и шарнир обильно смазать раствором мыла. Использовать для этого смазки на основе продуктов переработки нефти не рекомендуются, поскольку они негативно влияют на резину.

Правильная установка сайлентблоков делается так: сопоставляем шарнир с проушиной, и так их удерживая, помещаем между губок тисков. Затем аккуратно стягиваем, периодически осматривая со всех сторон, чтобы убедиться, что шарнир идет ровно и без перекоса.

После того, как сайлентблок пройдет сквозь проушину и упрется втулкой, извлекаем рычаг из тисков. Окончательно посадить шарнир можно молотком. При этом следует контролировать, чтобы сайлентблок расположился точно посредине и не выступал в какую-то из сторон. При надобности корректируем его положение все тем же молотком.

Вот таким простым способом без специального оборудования можно в гаражных условиях поменять сайлентблоки, не затрачиваясь на услуги СТО.

Как запрессовать сайлентблок своими руками — меняем шарниры без лишних хлопот 5 (100%) 1 голос

Советы перед началом демонтажа

Когда я задался вопросом, как заменить рычаг передней подвески, мне посоветовали перед началом ремонта механизма провести полную диагностику. Если при работе транспорта появились странные нехарактерные скрипы или стук — это уже тревожный сигнал, необходима замена подвески.

Следует запастись необходимыми инструментами, без которых замена и ремонт не далеко продвинется. Например, сайлентблок для рычага, который нужно выбирать с особой тщательностью, смотря чтобы он подошел к устройству машины. Также нужны набор ключей, рычаг, гайки и упорные шайбы, монтировка, зубило. Из всего перечисленного, может, пригодиться не всё, но лучше, чтобы они были под рукой в случае чего.

Не рекомендую, поднимая автомобиль, полагаться исключительно на домкрат. Лучше, во избежание возможной опасности, найти устойчивую опору. И не забудьте поднять стояночный тормоз. Если при разборе на гайках обнаруживается ржавчина, особенно, между втулкой и гайкой, ее следует очистить. Также лучше использовать графитную смазку для всех резьбовых деталей. Иногда приходится прибегать к сварке, что значительно усложняет и удлиняет процесс замены.

Замена сайлентблоков на верхнем рычаге ВАЗ-2107

Теперь распишем, как меняются сайлентблоки на верхнем рычаге, причем описанный метод не требует полного снятия элемента с авто.

Делается все так:

1. Чтобы получить доступ к рычагу, переднее колесо со стороны, где проводятся работы, выдомкрачиваем и снимаем. Также придется открутить и извлечь пластиковую защиту арки колеса (если она имеется);
2. Откручиваем гайку крепежного болта верхнего рычага, предварительно обработав ее, а также сами шарниры WD-40;
3. Откручиваем болт крепления бампера, поскольку он будет мешать извлечению крепежного элемента рычага (только на ВАЗ-2105 и 2107, на остальных классических моделях это делать не нужно);
4. Извлекаем крепежный болт. После этого ступица опуститься вниз, что даст возможность провернуть рычаг на шаровой опоре, так, чтобы сторона с шарнирами оказалась снаружи. Это обеспечит полный доступ к сайлентблокам, при этом рычаг полностью снимать не нужно;
5. При помощи съемника выпрессовываем изношенный элемент. Делается это так: на длинный болт накидываем шайбу, а затем отрезок трубы с диаметром больше сайлентблока. Болт проводим через шарнир, так, чтобы труба начала упираться в рычаг, а сам шарнир оказался внутри ее, накидываем вторую шайбу и накручиваем гайку. Берем два ключа – одним закручиваем гайку, а вторым удерживаем болт. Закручиваясь, гайку с шайбой будет выдавливать шарнир в внутрь трубы, пока он полностью не выйдет.
6. Перед установкой нового элемента, очищаем посадочное место и смазываем мыльным раствором. Для посадки используем съемник с трубкой меньшего диаметра, чтобы она упиралась в бортик.
7. Запрессовка делается так: на болт накидываем шайбу и трубку, в которую вставляем новый элемент. Проводим болт через отверстие в рычаге, накидываем вторую шайбу и гайку. Перед стягиванием центрируем сайлентблок относительно отверстия. Закручиваем гайку, пока в шайбу не упрется шарнир. Раскручиваем съемник, устанавливаем на него отрезок большего диаметра. Располагаем приспособление так, чтобы труба оказалась со стороны, куда движется шарнир. Закручивая гайку, садим сайлентблок, пока наплывы на его внешней обойме не упрутся в рычаг.
8. Аналогично меняем второй шарнир. После этого проворачиваем рычаг обратно, приподнимаем ступицу, чтобы совместить отверстия рычага и кузова авто, устанавливаем крепежный болт, смазав его тело и резьбу нигролом, закручиваем гайку, ставим на место колесо и снимаем авто с домкрата.

Порядок действий

Непосредственный труд заключается в съёмке старого куска резины и установке нового. Делается это не так уж сложно, как может показаться на первый взгляд. Выдернув и выбив изношенный полиуретановый сайлентблок (самый распространённый материал для сайлентблоков), вам необходимо взять “свежий” и, смазав маслом внутренние стенки (машинным, разумеется), насадить на зажатую в тиски внешнюю втулку. Затем, после установки сайлентблока на штатное место, взять весь сборный блок целиком и при помощи купленных спец. оправ (или металлических труб, подходящих по диаметру) вбить его в рычаг. Вот и вся простая процедура. На первый взгляд может показаться, что дело это сложное. Нет, скорее хлопотное и немного кропотливое, но никаких сложностей оно не представляет. Однако из-за страха связываться с подобной трудоёмкой работой по смене сайлентблоков многие автомобилисты отказываются выполнять её самостоятельно, доверяя все дела механикам в сервисном центре. Решать, конечно, только вам.

Как правильно заменить сайлентблок

При проведении замены неисправного элемента конструкции потребуются определённые инструменты:

• ключ для съёма рычага подвески и балки;
• специальный пресс;
• съёмник сайлентблоков.

После установки и фиксации транспортного средства на подъёмнике обеспечивается разборка элементов. Сайлентблок задней балки меняют по такому алгоритму:

• снимают подвеску балки;
• открепляют трос ручника;
• освобождают скобу крепления шлангов тормозной системы, расположенных на кронштейнах;
• снимают старый сайлентблок балки при помощи съёмника;
• проводят чистку места установки от пыли и других загрязнений;
• наносят графитную смазку на место установки;
• обеспечивают монтаж новой детали, фиксируя её без зазоров с помощью гидравлического пресса или пневмоинструмента. Иногда применяют кувалду, но лучше этого избегать, чтобы не деформировать деталь. Процедура прессовки — это самая сложная часть работы;
• снятые для монтажа элементы устанавливают обратно, соблюдая последовательность;
• после проведённых работ обязательно восстановить развал колёс и углы схождения.

Замена сайлентблока передней балки обеспечивается с соблюдением тех же принципов.

Если элемент конструкции прикручивают болтами, а не запрессовывают, его демонтаж обеспечивают откручиванием

При проведении монтажа надо обращать внимание на положение детали, потому что размещать её произвольно недопустимо. Если у элемента есть перегородки, он функционирует в двух положениях

При игнорировании нормативных правил, нагрузка распределится неравномерно и сайлентблок быстро выйдет из строя.

Первое и самое главное – сайлентблок нужно затягивать в момент, когда автомобиль находится на ровной поверхности, то есть, когда опущен с подъёмника. Связано это с тем, что когда транспортное средство располагается на возвышенности, затянуть болты и гайки ходой в правильном положении практически невозможно. Детали будут находиться не в том положении. После того как машина будет опущена, резиновая втулка скрутится как в нагруженной позиции. Соответственно, она будет находиться в рабочем состоянии всегда, даже без нагрузок. Такая ошибка при замене опасна преждевременным износом расходника. Только такой способ затяжки является самым правильным.

Менять сайлентблоки нужно только в сборе, потому что этот элемент неразборный. Но иногда эта деталь уже изначально входит в недешёвые узлы подвески, поэтому при износе сайлентблока надо менять всю конструкцию целиком.

В видеоролике — простой способ замены сайлентблоков в автомобиле, не требующий специального оборудования и доступный каждому автовладельцу.

Диагностика неисправности сайлентблоков

Определить, что деталь вышла из строя можно разными способами. Для визуального осмотра рекомендуется заехать на яму, очистить ее от грязи. Сайлент не должен иметь трещин, разрывов или других видимых повреждений. Мастера могут предположить поломку даже по развал-схождению. Когда сайлентблоки изнашиваются, рычаги меняют свое положение на неправильное.

Водитель тоже может сам определить наличие неполадки:

• на шинах колес сильнее начинают стираться боковые стороны,
• при движении шум и вибрация становятся неестественными,
• устойчивость автомобиля значительно ухудшается.

Если один или несколько признаков были обнаружены, подвеска вывешивается домкратом, а колеса полностью снимаются. Так вы сможете проверить не только работу самой детали, но и люфт рычагов.

Особенное внимание уделяется резиновым деталям. Они не должны пучиться или иметь даже мельчайшие трещины

При обнаружении таких дефектов деталь сразу же заменяется на новую. Изнашиваясь, резина теряет свою упругость. Это приводит к тому, что запчасть перестает выполнять свою основную функцию.

Если своевременно ее не сменить, проблемы с автомобилем могут носить глобальный характер. Например, металлические шарниры со временем разобьют посадочные места, поэтому в дальнейшем придется сменить сразу несколько частей авто. Последствием этого является то, что нагрузка начинает концентрироваться на составных частях подвески. Результатом становится ее расшатывание.

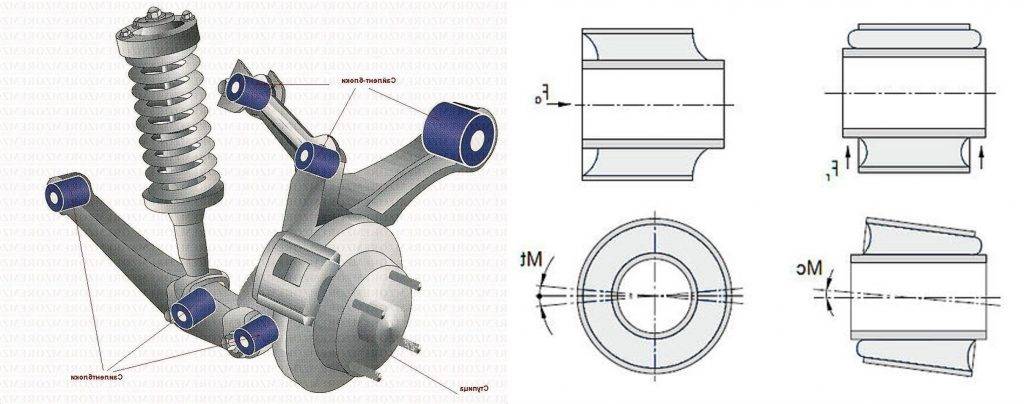

Как работает сайлентблок

При дви­же­нии, авто­транс­порт под­вер­га­ет­ся боль­шо­му коли­че­ству нега­тив­ных воз­дей­ствий (виб­ра­ции, толч­ки, коле­ба­ния). На точ­ки креп­ле­ния дета­лей под­вес­ки дей­ству­ют мно­же­ство сил тре­ния, за счет чего экс­плу­а­та­ци­он­ный ресурс рез­ко снижается.

Что­бы избе­жать «побоч­ки», кон­струк­ци­ей авто­транс­пор­та преду­смот­ре­но соеди­не­ние дета­лей ходо­вой части с исполь­зо­ва­ни­ем сай­лент­бло­ков, функ­ция кото­рых заклю­ча­ет­ся в сни­же­нии тре­ний меж­ду соеди­не­ни­я­ми, а так­же в погло­ще­нии виб­ра­ций и коле­ба­ний для ком­форт­ной езды.

Как рабо­та­ет сайлентблок

Специальные приспособления

Замена сайлентблоков производится путем выпрессовывания их из рычага подвески и запрессовывания с помощью специальных приспособлений. Набор для выпрессовки и запрессовки сайлентблоков бывает универсальным и специализированным. Первый вариант подходит для нескольких видов автомобилей, второй подбирается для каждой машины индивидуально.

Самый распространенный и простой съемник сайлентблоков состоит из:

• 2 шайб разного размера;
• 1 длинного стального болта;
• 1 гайки;
• 1 стальной трубки.

Набор для выпрессовки может быть:

1. Механическим – состоит из резьбовых соединений, и выпрессовка осуществляется с помощью гаечного ключа.
2. Гидравлическим – состоит из: гидронасоса, гидроцилиндра, шлангов и самого агрегата.

Изготовление своими руками

Чтобы сэкономить деньги, приспособление для замены сайлентов можно сделать самому в домашних условиях из подручных средств.

Для этого необходимы следующие инструменты и материалы:

• болт и гайка (длина и диаметр на усмотрение мастера);
• цилиндр такого диаметра, чтобы туда поместился сайлентблок;
• несколько шайб: одна такая, чтобы закрыла плотно цилиндр, остальные – в диаметре меньше сайлентблока.

После приготовления инвентаря необходимо:

1. Закрыть шайбой один конец цилиндра и вставить болт.
2. С другой стороны надеть шайбу на сайлентблок.
3. Закрутить гайку для выпрессовки.

Замена сайлентблоков верхнего рычага

Замену сайлентблоков верхнего рычага я привык проводить по самому легшему пути — со снятием верхнего рычага с автомобиля. Перед тем как снимать верхний рычаг с автомобиля, посмотрите, не проскальзывают ли сайлентблоки в рычаге, они должны сидеть там крепко и недвижимо. Для того, чтобы снять верхний рычаг необходимо выбить верхнюю опору, сделать это можно с помощью съемника шаровых опор или открутив гайку опоры (на 22) вывернув колесо ударять по сошке молотком, опора выскочит. Далее необходимо открутить болт рычага, длинный такой, он находится сверху, сжимает сайлентблоки, после этого можно вытащить болт и снять рычаг с автомобиля. Далее приступаем непосредственно к замене, но перед этим я бы рекомендовал вам вставить болт рычага в положенное ему отверстие и проверить осевой люфт, если он большой то необходимо ремонтировать, так как и с новыми сайлентблоками подвеска будет греметь.

Ремонт возможен в двух вариантах:

1. Заменить весь столб (стакан) дорого, да и качество новых стаканов не выдерживает никакой критики
2. Можно просто наварить две шайбы по бокам, диаметр отверстия должен точно совпадать с диаметром болта, то есть не болтаться. Н оне все так радужно, если наварив шайбы вы поняли что с новыми сайлентблоками рычаг не влезает, то придется вооружившись ножовкой по металлу немного укоротить сайлентблоки. Я понимаю что это не правильно, что так возможно падает срок службы сайлентблоков, но именно так уже был отремонтирован не один автомобиль и никто не жаловался.

В моем случае, шайба была наварена с одной стороны, но сайлентблоки не были укорочены и как следствие просто повыпадали.

Снизу новый сайлентблок, сверху два так их стер рычаг

Вытащить сайлентблоки можно зубилом и молотком, пару ударов, как правило они выпадают довольно легко.

Далее просто вставляем новый сайлентблок и запрессовываем, я использовал для этого тиски, можно использовать болт. Система запресовки проста, одна втулка выточена точно по размеру юбки сайлентблока, вторая втулка больше, соответственно при давлении меньшей втулкой сайлентблок пролазит в рычаг. Одним словом смотрим на фото:

Приготовленный рычаг к установке

Вставляем новый

Слева втулка поменьше, справа большая

Прессуем

Сколько нужно прессовать сайлентблок? На верхних сайлентблоках, есть штампы-риски вот они должны только упереться в рычаг, но не войти.

Запрессованый сайлентблок

Алгоритм замены сайлентблока нижнего рычага передней подвески

Процедура эта, на первый взгляд, не сложная – нужно вынуть старый и запрессовать новый – но требует сноровки и навыка. Кроме того, не рекомендуется выполнять её, если нет необходимого оборудования. Очень желательно использовать съёмники для шарниров. Во время ремонта машина должна находиться на подъёмнике или другой опоре. Можно использовать домкрат.

1. Очистить место ремонта от грязи и пыли, налипающих на нижние части автомобиля при движении.
2. Снять болты и гайки, которыми крепится передний рычаг, а затем снять сам рычаг, потянув на себя. Чтобы было легче выполнить эти операции, можно болты, гайки и другие детали, которые потребуется сдвинуть с первоначального места, обработать ВД-40.
3. После этого следует вынуть сайлентблоки. Лучше всего использовать съёмник. Если его нет, придётся выбивать их кувалдой, закрепив сам рычаг в тисках. Потребуется немалое усилие, точность и аккуратность, чтобы не повредить его. Иногда испорченные сайленты выжигают, но этот способ может привести к деформации рычага.
4. Зачистить места для установки новых сайлентблоков от грязи, смазочных материалов и других посторонних частиц.
5. Теперь можно запрессовать новый сайлентблок. Лучше это делать при помощи специального инструмента, но за неимением его можно аккуратно забить шарнир в подготовленное отверстие молотком. Чтобы вхождение было более плавным, сайлентблок следует хорошенько намылить. Использовать для скольжения масла и другие смазочные вещества нежелательно – их воздействие может оказаться губительным для резинового уплотнителя.
6. Собрать в обратном порядке – закрепить рычаг болтами, не затягивая гайки до упора. Проследить за тем, чтобы правильно поставить детали на место – нужной стороной без перекосов.
7. Поставить машину на колёса и уже под нагрузкой окончательно затянуть болты.

Схожим образом можно выполнить самостоятельный ремонт верхних рычагов подвески.

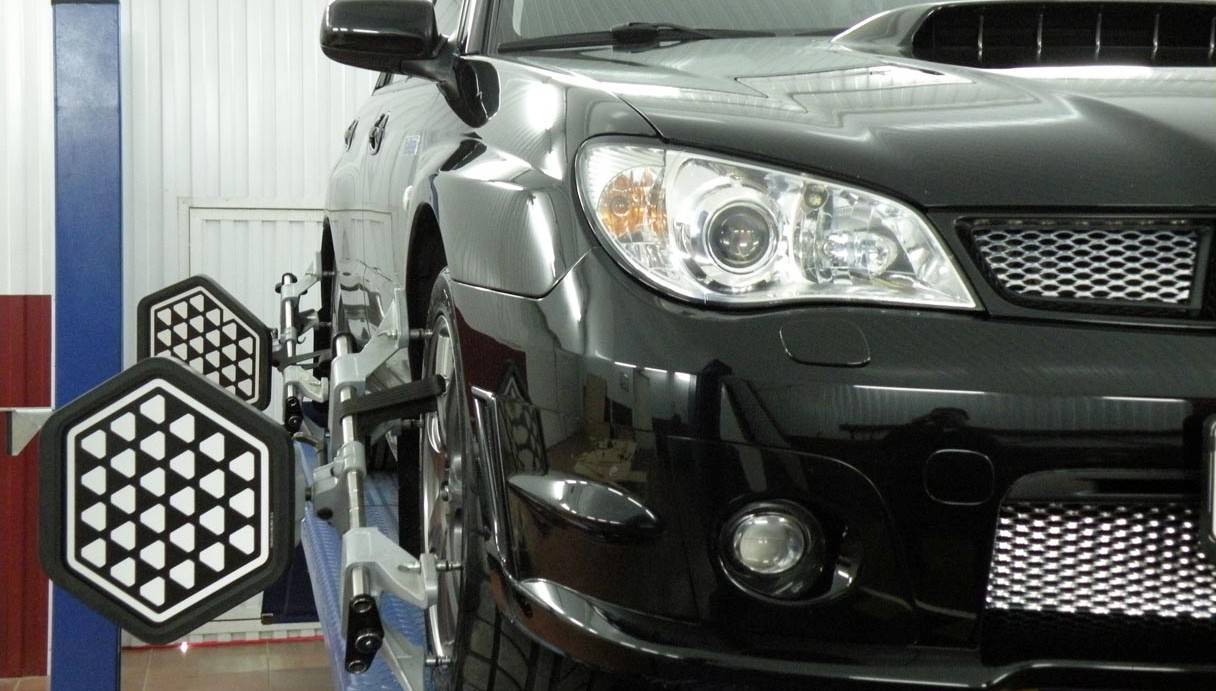

Внимание!

После манипуляций с подвеской, сайлентблоками, элементами рулевого управления следует обязательно выполнить развал-схождение, проверить и отрегулировать его параметры.

Поменять испорченные сайлентблоки в подвеске автомобиля самостоятельно, даже не имея специального инструмента вполне возможно. Следует, однако, понимать, что последствия неаккуратных или неумелых действий могут привести к серьёзному повреждению подвески автомобиля и последующему более дорогому ремонту. От правильной сборки этого узла зависит безопасность не только водителя транспортного средства и его пассажиров, но и других участников дорожного движения.

Как узнать, что пора менять сайлентблоки?

Какие признаки и симптомы говорят о том, что нужна замена сайлентблоков передних рычагов подвески или задней балки?

Поломки могут проявлять себя следующим образом:

• автомобиль начинает плохо реагировать на повороты руля;
• слышны посторонние звуки, постукивания и прочее;
• на высоких скоростях заметен увод авто вбок;
• заметен неравномерный износ покрышек.

Если почувствовали что-то из вышеописанного, то замена сайленблоков уже необходима. Для этого можно посетить автосервис, где всё сделают специалисты, а можно и разобраться с проблемой самостоятельно. Как это сделать, рассмотрим далее.

Признаки неисправности

Как определить, что автомобилю требуется замена заднего сайлентблока задней балки? Основной признак – это характер работы подвески. В ходе движения вы почувствуете скрипы и удары в задней части автомобиля. С каждым днем они будут усиливаться.

Внешне это можно определить по смещению центральной втулки сайлентблока или обрыву резиновой накладки. Если автомобиль использовался бережно, деталь может выйти из строя из-за естественного износа. Так, спустя 5-7 лет резина начинает «дубеть». Сайлентблок перестает быть таким упругим и начинает люфтовать.

При игнорировании проблемы может возникнуть неравномерный износ резины (из-за перекоса балки и нарушения углов установки задних колес). Машина потеряет прежнюю управляемость – ее будет заносить на поворотах.

Диагностика – как выявить проблему или убедиться в ее отсутствии?

1. Заезжаем на «яму» либо поднимаем ТС с помощью домкрата.
2. Снимаем шаровые опоры.
3. Проверяем детали, работа которых связана с сайлентблоком. Раскачиваем в стороны рычаг подвески: нужно убедиться, что он не «падает». Рычаг должен, отпружинив, вернуться в свое естественное положение (если он исправен).
4. Проверяем втулку. Не должно наблюдаться ее проворачивания относительно проушин.
5. Проверяем непосредственно сайлентблок: на стук внутри элемента, а также на наличие видимых механических повреждений и трещин (прим. – на резине и металле).
6. Проверяем – нет ли люфта. Его наличие – сигнал к срочной замене элемента.

Кто может проверить состояние сайлентблоков

1. Специалист сервисного центра. Реально обратиться к человеку, который специализируется по ремонту вашей марки машины, чтобы получить консультацию, как проверить сайлентблоки на ВАЗ 2110. И уже с экспертной оценкой принимать решение, а стоит ли производить замену деталей, или же они в допустимом состоянии, поэтому их еще можно эксплуатировать. Возможно у специалиста получить полный комплекс услуг: пройти диагностику транспортного средства, обсудить возможное сотрудничество, получить комплект новых деталей для монтажа и уже забрать с площадки машину, абсолютно готовую к применение на дорогах. В среднем за работу специалиста с сервиса у вас затребуют где-то 500-1000 рублей, но это без учета необходимого для замены материала.
2. Владелец авто. Он сам способен произвести самостоятельно осмотр и необходимую замену сайлентблоков. Решиться на это возможно, если четко и со знанием дела понимать, как проверить сайлентблоки задней балки ВАЗ 2110. Следует осознавать, что сайлентблоки для ВАЗ 2110 очень важны, они обязательно влияют на углы расстановки колес. И если пропустить момент диагностики данных мелких деталей, то результат плачевный – у ВАЗ 2110 будут разбиваться крепления подвески, все важные соединения и появится нежелательный люфт. Производить осмотр самостоятельно в первый раз не рекомендуется, стоит обратиться к друзьям, уже знакомыми с ситуацией и четко понимающими, как проверить сайлентблоки на ВАЗ 2110, видео профильное, они, конечно же, просматривали. Отметим, что делая ремонт самостоятельно, вы сэкономите на деньгах, но, быть может, такое драгоценное время станет более затратным, чем производились бы работы в сервисном центре. В среднем на приобретение новых сайлентблоков и креплений для задней подвески потратите 100-160 рублей за одну деталь. Если нет нужных инструментов в гараже, то и их придется позаимствовать или же купить. Так что появится еще одна статья расходов. А еще машина может быть непредсказуема, ведь бывают ситуации, когда ремонтируешь что-то одно, и в это же мгновение выскакивает новая проблема, и ее также придется ликвидировать.

Это интересно: Масло в раздаточную коробку: свойства, как выбрать, как заменить

Советы по замене сайлентблоков

При снятии старых сайлентблоков кустарным способом, то есть без специального съемника, а лишь используя ударный инструмент (молоток, полукувалда) и зубила следует соблюдать осторожность дабы не повредить рычаг подвески. Рекомендуется, по возможности, найти съемник для выпрессовки сайлентблоков.Также не следует выжигать новые сайлентблоки, нагрев резиновых изделий испортит некоторые свойства

Как уже было описано в пункте 10, после опускания автомобиля на твердую поверхность, сделать протяжку гаек и болтов.

Не игнорировать очистку посадочного места и смазывание его перед впрессовкой нового сайлентблока. Это продлит ресурс детали.

В зависимости от уровня специалистов и географического положения, цена на замену передних сайлентблоков в пределах от 1 до 3 тыс. рублей.

Видео по замене передних сайлентблоков на Шкоде Фабия, Рапид, Volkswagen Polo.

Есть варианты, когда на один автомобиль устанавливают сайлентблоки, предназначенные для другого авто. Ниже, на видео показаны преимущества установленных новых сайлентблоков для АУДИ ТТ на автомобиль Шкода Фабия.
