Коробка передач МАН ТГА: схема переключения КПП MAN

Комплектация кабины автомобиля

Немецким производителем предусмотрены три комплектации кабины. Для использования в городских условиях пользуется спросом специальная дневная кабина. Разделение автомобилей осуществляется при помощи маркировки.

• М – городские транспортные средства;
• LX – магистральные машины.

Для магистральной техники предусмотрена собственная классификация кабин с размером XLX или XXL, которые комплектуются двумя спальниками. Одной из главных особенностей машин является электроника, передовые системы управления. Кабина МАН ТГА оборудована системой круиз-контроля, а также бортовым компьютером. Из салона тягача можно осуществлять контроль за большинством действующих систем. Дополнительно грузовики оснащаются передовым горным тормозом, автоматической трансмиссией, механизмом антиблокировки колес, при помощи которой значительно сокращается фактический тормозной путь, обеспечивающий курсовую устойчивость транспортного средства.

Добавлена автономная система отопления, которая позволяет эффективно использовать грузовики в условиях холодного климата. Производителем установлен кондиционер, устройство для обогрева сидений. Дополнительное удобство для водителей обеспечивают холодильник, рация, стандартная CD-магнитола. В комплекте поставляются противотуманные фары, устройство обогрева зеркал, электронные подъемники стекол. Машина подходит для эксплуатации в городских условиях. Для этого был использован пластиковый бампер с тремя конструктивными частями. Благодаря этому обеспечивается экономия денежных средств и времени на проведение замены или срочного ремонта комплектующих. На фарах установлены специальные защитные решетки. Корпус транспортного средства выполнен в классическом строгом дизайне, который характерен для автомобилей немецкого производителя.

Кабина представлена почти квадратной формой с узкими фарами и радиаторной решеткой, которая отличается наличием прямых линий. Удобный в использовании козырек способствует максимальной защите от повреждений лобового стекла. Эффективный обзор дороги обеспечивает габаритное лобовое стекло, боковые зеркальные блоки. Машина отличается управляемостью, быстро отвечает на движения руля водителем, курсовой устойчивостью.

Общая информация

Механическая коробка передач ZF 16 S New Ecosplit

Коробка передач с NMV и интардером:

1. Зависимая от двигателя коробка отбора мощности.
2. Корпус кулисного механизма.
3. Рабочий цилиндр.
4. Теплообменник.
5. Пневмоаккумулятор.
6. Интардер.
7. Типовая табличка интардера.
8. Датчик Kitas.
9. Пневматический сервопривод.
10. Типовая табличка коробки передач.
11. Фланец крепления подшипника.
12. Рабочий цилиндр сцепления.
13. Выжимная вилка сцепления.
14. Вал привода коробки отбора мощности.
15. Первичный вал коробки передач.

Коробка передач с интардером:

1. Корпус кулисного механизма.
2. Блокировка передачи.
3. Рабочий цилиндр.
4. Теплообменник.
5. Пневмоаккумулятор.
6. Интардер.
7. Типовая табличка интардера.
8. Датчик Kitas.
9. Пневматический сервопривод.
10. Типовая табличка коробки передач.
11. Рабочий цилиндр сцепления.
12. Выжимная вилка сцепления.

Коробка передач без интардера:

1. Корпус механизма переключения.
2. Рабочий цилиндр.
3. Пневматический сервопривод.
4. Типовая табличка.
5. Рабочий цилиндр сцепления.
6. Выжимная вилка.

Коробка передач состоит из четырехступенчатого узла, включенной предварительно группы делителя и последовательно включаемого заднего делителя планетарной конструкции. 4-ступенчатый синхронизированный узел коробки передач в исполнении с переключением кулачковыми муфтами и сервоприводом. Группа делителя и задний делитель аналогичным образом синхронизированы. Синхронизация осуществляется с помощью управления двигателем.

Группа делителя включается соответствующим переключателем на рычаге переключения передач. Этим переключателем водитель предварительно вызывает низшую или высшую группу делителя и затем нажатием на педаль сцепления завершает процесс.

Устройство Servoshift состоит из механически-пневматической управляющей части и пневмоцилиндра двойного действия.

Коробки передач Ecosplit могут оснащаться зависимыми от двигателя, трансмиссии и связанными с режимом работы коробками отбора мощности.

Некоторые коробки передач Ecosplit оснащены зависимыми от двигателя коробками отбора мощности. Коробка передач Ecosplit может дополнительно оснащаться связанной с режимом работы и зависимой от трансмиссии коробкой отбора мощности.

Коробка переключения передач МАН MAN 16 ступеней сервопривод

Коробка переключения передач МАН MAN 16 ступеней сервопривод

16 ступенчатая коробка передач МАЗ МАН. Система сервопривода Servoshift для комфортного переключения передач.

Коробка передач серии «ECOSPLIT» для автомобилей большой грузоподъемности

С полной загрузкой быстро, надежно и экономично достичь конечного пункта назначения, с гарантией выполнить необходимую работу в сложных топографических условиях: для этого достаточно иметь к мощному двигателю коробку передач серии «ECOSPLIT», позволяющую обеспечить точное регулирование передаваемой на колеса мощности двигателя. Легкая по весу конструкция 16- ступенчатой коробки с алюминиевым исполнением картера постоянно предоставляет водителю возможность использования оптимальной мощности при всех моделях используемых двигателей как в начальный момент трогания с места, так и при ускорениях и в процессе движения. Благодаря рационально построенному диапазону передач, такая коробка демонстрирует свои преимущества и на автомобилях для строительных работ и полноприводных автомобилях.

Характерными особенностями применяемой на автомобилях МАЗ-МАН с двигателями серии D2066 коробки передач производства фирмы «Zahnradfabrik» ZF 16S 2220 TO является:

• полная синхронизация всех передач (за исключением заднего хода)
• интегрированные делитель, демультипликатор и картер сцепления
• компактная конструкция, высокие весовые удельные показатели:

тихое и быстрое включение без значительных усилий благодаря применению пневмоусилителя переключения передач «Servoshift»
пониженная шумность работы, благодаря косозубому зацеплению
возможность применения встроенного ретардера и различных вариантов коробок отбора мощности
конструкция рассчитана для тяжелых условий эксплуатации

Устройство и схема переключения

Устройство и схема переключения передач МАЗа зависит от модели коробки передач. Выделяют 5-ти ступенчатую, 8-ми ступенчатую и 9-ти ступенчатую коробку.

5 ступенчатая

Конструкция коробки передач с пятью ступенями в МАЗе включает в себя такие элементы, как:

• первичный, вторичный и промежуточный вал;
• вращающийся подшипник;
• шестерни;
• картер, переключатель и задняя крышка;
• крепежные элементы;
• емкость для масляной жидкости.

Механизм, который переключает передачи, находится в салоне транспортного средства. Когда рычаг переключательного устройства меняет свое положение, происходит сцепление шарнирного соединения с выемкой, которая расположена на одной из осей. В этот момент конец шарнира находится в жестком зацеплении с вилочным устройством. Вилки входят в отверстие на ведущей шестерне переднего хода (передачи №1, 2, 3, 4) или в положении пятой передачи (задний ход). Начинается замыкание в цепи вращающего момента, из-за чего вторичная ось начинает свое движение.

8 ступенчатая

Устройство восьмиступенчататой коробки (КПП-202) включает в себя:

• картер;
• подвижные шестерни;
• вал промежуточного типа;
• шестерни постоянного зацепления;
• ведущий вал;
• шлицы;
• венец зубчатого типа;
• крышку;
• ведомый вал;
• блок шестерен заднего хода;
• осевой механизм реверса.

После того как транспорт двинется с места, наберет необходимую скорость, можно переключать передачи в следующем порядке: 4H-4B-5H. Для того чтобы активировать вторую скорость, нужно дождаться момента, когда частота вращения коленчатого вала увеличится до 2000 оборотов в минуту. Этот показатель можно отслеживать при помощи тахометра.

Для того чтобы включить задний ход, следует установить рычаг переключателя в нижнее положение.

9 ступенчатая

В конструкцию 9-ти ступенчатой коробки 238 с демультипликатором входят следующие детали и механизмы:

• картер сцепного устройства;
• прокладка;
• вилка переключения скоростей;
• правый вал;
• шайба шестерни реверса;
• ленивая шестерня заднего хода;
• роликовый подшипник вала промежуточного типа;
• крепежные болты и гайки;
• пружинная шайба;
• уплотнительное кольцо;
• стопорное кольцо;
• игольчатый подшипник;
• втулка вилки механизма сцепления.

Перед началом движения необходимо отключить сцепление. Перед тем как трогаться с места, необходимо проверить расположение рычага, он должен быть опущен. Переключение скоростных режимов осуществляется в несколько этапов. На первом этапе рекомендуется использовать следующую схему переключения: 1B-2B-3B. Во время дальнейшего движения можно перейти на схему: 4H-5B-5H.

Общая информация

Механическая коробка передач ZF 16 S New Ecosplit

Коробка передач с NMV и интардером:

1. Зависимая от двигателя коробка отбора мощности.
2. Корпус кулисного механизма.
3. Рабочий цилиндр.
4. Теплообменник.
5. Пневмоаккумулятор.
6. Интардер.
7. Типовая табличка интардера.
8. Датчик Kitas.
9. Пневматический сервопривод.
10. Типовая табличка коробки передач.
11. Фланец крепления подшипника.
12. Рабочий цилиндр сцепления.
13. Выжимная вилка сцепления.
14. Вал привода коробки отбора мощности.
15. Первичный вал коробки передач.

Коробка передач с интардером:

1. Корпус кулисного механизма.
2. Блокировка передачи.
3. Рабочий цилиндр.
4. Теплообменник.
5. Пневмоаккумулятор.
6. Интардер.
7. Типовая табличка интардера.
8. Датчик Kitas.
9. Пневматический сервопривод.
10. Типовая табличка коробки передач.
11. Рабочий цилиндр сцепления.
12. Выжимная вилка сцепления.

Коробка передач без интардера:

1. Корпус механизма переключения.
2. Рабочий цилиндр.
3. Пневматический сервопривод.
4. Типовая табличка.
5. Рабочий цилиндр сцепления.
6. Выжимная вилка.

Коробка передач состоит из четырехступенчатого узла, включенной предварительно группы делителя и последовательно включаемого заднего делителя планетарной конструкции. 4-ступенчатый синхронизированный узел коробки передач в исполнении с переключением кулачковыми муфтами и сервоприводом. Группа делителя и задний делитель аналогичным образом синхронизированы. Синхронизация осуществляется с помощью управления двигателем.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Видео

У вас возникли проблемы с поиском определенного видеоролика? Тогда эта страничка поможет вам отыскать так необходимый вам ролик. Мы с легкостью обработаем ваши запросы и выдадим вам все результаты

Неважно чем вы интересуетесь и что вы ищете, мы запросто отыщем необходимый ролик, какой бы направленности он не был бы

Если же у вас интересует современные новости, то мы готовы предложить вам самые актуальные на данный момент новостные сводки во всех направлениях. Результаты футбольных матчей, политические события или же мировые, глобальные проблемы. Вы всегда будете в курсе всех событий, если будете пользоваться нашим замечательным поиском. Информированность предоставляемых нами видеороликов и их качество зависит не от нас, а от тех, кто их залил в интернет просторы. Мы всего лишь снабжаем вас тем, что вы ищете и требуете. В любом случае, пользуясь нашим поиском, вы будете знать все новости в мире.

Читать дальше: Герметизация фиссур у детей отзывы комаровский

Впрочем, мировая экономика это тоже довольно интересная тема, которая волнует очень многих. От экономического состояния различных стран зависит довольно многое. Например, импорт и экспорт, каких либо продуктов питания или же техники. Тот же уровень жизни напрямую зависит от состояния страны, как и зарплаты и прочее. Чем же может быть полезна такая информация? Она поможет вам не только адаптироваться к последствиям, но и может предостеречь от поездки в ту или же иную страну. Если вы отъявленный путешественник, то обязательно воспользуйтесь нашим поиском.

Нынче очень сложно разобраться в политических интригах и для понимания ситуации нужно найти и сравнить очень много различной информации. А потому мы запросто найдем для вас различные выступления депутатов ГОСДУМЫ и их заявления за все прошедшие года. Вы сможете с легкостью разобраться в политике и в ситуации на политической арене. Политика различных стран станет вам ясна и вы запросто сможете подготовить себя к грядущим переменам или же адаптироваться уже в наших реалиях.

Впрочем вы можете найти тут не только различные новости всего мира. Вы также запросто сможете подыскать себе киноленту, которую будет приятно посмотреть вечером с бутылкой пива или же попкорна. В нашей поисковой базе существуют фильмы на любой вкус и цвет, вы без особых проблем сможете найти для себя интересную картину. Мы запросто найдем для вас даже самые старые и трудно находимые произведения, как и известную всем классику – например Звездные войны: Империя наносит ответный удар.

Если же вы просто хотите немного отдохнуть и находитесь в поиске смешных роликов, то мы можем утолить и тут вашу жажду. Мы найдем для вас миллион различных развлекательных видеороликов со всей планеты. Короткие приколы запросто поднимут вам настроение и еще целый день будут вас веселить. Пользуясь удобной системой поиска, вы сможете найти именно то, что рассмешит вас.

Как вы уже поняли, мы трудимся не покладая рук, что бы вы всегда получали именно то, что вам необходимо. Мы создали этот замечательный поиск специально для вас, что бы вам удалось найти необходимую информацию в виде видеоролика и посмотреть её на удобном плеере.

Тягач, также известный как грузовик с прицепом или 18-колесник , – это большой тягач с дизельным двигателем, который предназначен для перевозки тяжелых грузов. Каждый год более 4 млн. таких тягачей разный видов путешествуют автострадами, доставляя товары, сырье и сельскохозяйственных животных по всей стране. Трансмиссия (коробка передач) в этих тягачах может быть автоматической или ручной. Ручная трансмиссия предусматривает использование водителем сцепления для отключения трансмиссии и переключения передач по мере необходимости. Водитель делает это, прислушиваясь к двигателю, а также наблюдая за оборотами двигателя и спидометром. Есть несколько методов переключения скоростей на ручной коробке передач тягача: стандартное переключение и двойное сцепление. Водители тягачей прилагают много усилий, чтобы научиться переключать передачи правильно для того, чтобы избежать перегрузок во время переключений, сохранить сцепление и двигатель своих грузовиков. Читайте дальше, чтобы узнать о том, как переключать передачи с помощью метода двойного сцепления.

Вперед и вверх

Запуск двигателя, мягкое нажатие на педаль акселератора… и я плавно подкатываюсь под загрузку. Экскаватор насыпает в майлеровский полуприцеп 15 кубов щебня, и начинается подъем с самого дна каменного карьера. Вот здесь-то и оцениваешь преимущества автоматизированной трансмиссии TipMatic с «силовым» режимом, позволяющей двигателю «зависать» на высоких оборотах и переключающей передачи «по одной».

Уверенно ползу вверх по довольно скользкой после дождя каменистой дороге. Но если понадобится, можно задействовать как межосевые, так и межколесные блокировки в задней «тележке». Хорошо, что нет необходимости в полном приводе (у тестовой машины его нет), однако для заказа доступна такая опция, как подключаемый передний привод HidroMatic. Его суть в том, что водитель подключает вал отбора мощности, который поднимает давление в гидросистеме, передавая крутящий момент на гид-ромоторы переднего моста. Эта система хорошо зарекомендовала себя и с точки зрения проходимости (когда включена), и экономичности (когда выключена). А еще есть системы предотвращения опрокидывания и складывания прицепа.

Существенно, что для управления MAN TGS большой квалификации не требуется – многие операции за вас сделает электроника, особенно после того, как автомобиль выберется из карьера на обычную трассу: смело включайте адаптивный круиз-контроль, и вам остается только рулить.

Резюмируя, можно сказать, что MAN TGS – один из реальных претендентов на лидерство в строительном сегменте. В частности, в 2017 году доля этого бренда на российском рынке в сегменте грузовых автомобилей с колесной формулой 6х6 составила 48%, а в конфигурации 8х8 целых 78%, что сделало его крупнейшим поставщиком строительной техники среди европейских марок. Новинку также выгодно отличает соотношение цена/качество/характеристики, при этом автомобиль хорошо известен в России, а обновление 2020 года только добавило интересных опций. Автор Максим Сергеев Издание Автопанорама №4 2020 Фото фирма-производитель

Ремонт ходовой части МАН (MAN)

Ходовая часть грузового автомобиля МАН (MAN) подвергается серьезным нагрузкам. Чтобы повысить ее надежность, безопасность и увеличить срок межремонтного периода, производители используют в ходовой части современных грузовиков МАН новейшие технологии и материалы.

Ремонт ходовой части МАН (MAN) начинается с компьютерной диагностики, которая проходит в несколько этапов:

• Экспресс-тест геометрии колес грузовика;
• Проверка функционирования амортизационных стоек;
• Проверка работы тормозной системы;
• Проверка механической части подвески: рулевых тяг, наконечников, шаровых шарниров, сайлентблоков, втулок и прочее.

После проведения диагностики осуществляется замена изношенных и поврежденных деталей. При этом должны применяться специальные приспособления и инструменты, помогающие улучшить качество и уменьшить время ремонта грузовика МАН (MAN). К примеру, замена подшипников ступиц стандартно производится снятием ступицы и последующим выпрессовыванием подшипника. Если же использовать комплект съемников, заменить подшипник можно, не снимая ступицу и не затрагивая другие детали ходовой части, экономя при этом время и средства.

После устранения неисправностей ремонт ходовой части МАН (MAN) завершается проверкой и последующей регулировкой геометрии колес при помощи высокоточной оптической беспроводной системы.

Следует отметить, что при ремонте ходовой части МАН (MAN) существует одно большое преимущество – многие ее агрегаты и узлы взаимозаменяемы с запчастями, которые выпускаются для других марок грузовиков, поскольку изготавливаются одними производителями: WABCO, Knorr, ZF, Telma, Bosch. Также отметим, что нужно внимательно следить за сроками выполнения техосмотра. Если, например, прозевать момент замены шкворней, то можно просто выбросить балку переднего моста.

Седельный тягач MAN TGA

У седельного тягача МАН ТГА уже имеется и достаточно большой стаж, и серьезная популярность. Официально выпускались такие тягачи до 2007 года, а затем эта серия, завоевавшая уже заметную известность, сдала свои позиции новой серии грузовых автомобилей. Ими оказались знаменитые, нашумевшие еще на презентации, автомобили МАН ТГХ. Однако азами для основных конструкций ТГХ стала именно модель ТГА. MAN TGA считается тем поколением грузовиков, которые стояли у самых истоков понятия, которое было введено инженерами из компании MAN. Речь идет о «Trucknology Generation». Сокращение этого слова представляет собой маркировку TG, а класс грузоподъемности грузового автомобиля определяет последняя буква «A», у этой серии данный параметр равен больше 18 тонн. Определение «Trucknology Generation» подразумевает то поколение грузовых авто, главной целью которых является комбинация высочайших технологий автомобилестроения, «разумного» управления и безупречного комфорта. Автомобиль МАН ТГА в полном объеме отвечает таким параметрам.

Изначально этот грузовик изобретался непосредственно в поиске добавочных вспомогательных мощностей серии MAN F2000. Позднее TGA уже представлял собой равнозначную замену модели F2000, которая в тот период уже вовсю теряла свою актуальность. В новой серии автомобилей были усовершенствованы (до EURO 5), экологические характерные особенности, появились новые двигатели. На протяжении 7 лет MAN представлял данную модель как передовую.

Коробка передач МАН ТГА: схема переключения КПП MAN

Компания MAN SE — машиностроительная фабрика Maschinenfabrik Augsburg-Nurnberg SE. Главный акционер компании Volkswagen AG. Штаб-квартира компании находится в Мюнхене.

В настоящее время компания занимается производством грузовиков среднего и тяжелого класса, малотоннажных машин, а также грузовиков для вооруженных сил и гражданских автобусов разных типов.

В этой статье мы более подробно остановимся на тягачах MAN TGA, рассмотрим, что представляет собой коробка передач MAN TGA, схема переключения передач MAN TGA и т.д.

MAN TGA КПП: особенности КПП и схема переключения

Основная модель компании MAN – тягач TGA, который стал базой для другой новой серии МАN ТGХ. Кстати, маркировка автомобилей MAN присваивается тягачу в зависимости от его грузоподъемности. Существуют такие серии:

• TGM, TGL;
• TGA — базовая модель;
• TGS TGX — тяжеловесы;
• TGM — среднетоннажники;
• TGL — малотоннажники.

Читать дальше: Рынок шин в россии 2018 Маркировка TG «Trucknology Generation» подразумевает под собой комбинацию высоких технологий автомобилестроения, «разумного» управления и безупречного комфорта, а последняя буква «А» указывает на класс грузоподъемности тягача (данный параметр равен 18 тоннам).

На тягачи этой серии в основном устанавливаются шестицилиндровые двигатели собственного производства с объемом от 10,5 до 12,8 литров, мощность которых может варьироваться от 310 до 530 лошадиных сил, что зависит от комплектации автомобиля.

Эти двигатели могут агрегатироваться 12-ступенчатой автоматической коробкой передач, 16-ступенчатой механической ZF ComfortShift с системой (HGS) гидростатического переключения передач ServoShift с сервоприводом, 16-ступенчатой механической коробкой ZF 16 S NEW ECOSPLIT и т. д. Давайте на примере механической коробкой ZF 16 S NEW ECOSPLIT рассмотрим основные особенности и схему переключения.

Особенности МКПП автомобиля MAN TGA ZF 16 S NEW ECOSPLIT

Итак, MAN TGA КПП ZF 16 S NEW ECOSPLIT в зависимости от комплектации бывают трех видов:

• КПП с NMV(механизм отбора мощности от ДВС) и интардером (гидродинамический не изнашиваемый тормоз-замедлитель с интенсивным теплообменом);
• КПП с интардером (гидродинамический не изнашиваемый тормоз-замедлитель с интенсивным теплообменом);
• КПП без интардера.

Основные общие составляющие всех трех типов КПП MAN TGA КПП ZF 16 S NEW ECOSPLIT:

Коробка передач MAN TGA: схема переключения

Базовая схема переключения КПП MAN на первый взгляд может показаться достаточно сложной, поскольку имеет шестнадцать передач переднего хода и две передачи заднего хода. Но это только на первый взгляд. Привыкнуть управлять такой коробкой можно очень быстро. Изучив все нюансы и особенности, удается оценить массу достоинств.

Например, благодаря пневмоусилителю передачи переключаются плавно и легко. А особенности конструкции коробки позволяют во время включения создавать минимальный шум.

Еще на MAN TGA КПП схема переключения реализована так, чтобы оптимально использовать мощность ДВС автомобиля в начале движения, при ускорении или торможении практически до полной остановки. Есть еще один плюс КПП – это возможность присоединения разных коробок отбора мощности.

Схема переключения передач MAN TGA состоит из трех основных частей:

• основная часть с четырьмя передачами;
• двухступенчатый делитель (с помощью расположенного на рычаге КПП делителя можно выбрать медленную или быструю группу (группы активируются, когда водитель выжал сцепление и переключает рычажок);
• демультипликатор (автоматическое переключение при переходе из 3-4 ряда в 5-6 ряд).

Что в итоге

Коробка MAN TGA долговечна в эксплуатации при квалифицированном техническом обслуживании (замена масла с использованием качественной смазывающей жидкости, своевременная замена изношенных деталей коробки и т. д.).

Читать дальше: Сделать именной номер на машину

Безопасность превыше всего

Рассмотрим подробнее данные технологии, ряд из которых хорошо известны, другие представляют нововведения.

ABS (Anti-lock Braking System) — антиблокировочная система торможения. Данная функция позволяет встроенному компьютеру регулировать силу торможения, чтобы избежать блокировки колес и потери сцепления с дорогой. Это обеспечивает водителю уверенное движение по очень сухим или влажным дорогам.

EBA2 (Emergency Brake Assist) — система автоматического торможения нового поколения, дополнительно повышает безопасность и снижает риск ДТП. Система использует информацию радарного датчика, установленного в передней части автомобиля, и данные камеры на ветровом стекле. Благодаря этим датчикам, система быстро и надежно распознает опасную ситуацию и при необходимости производит аварийное торможение. При этом автоматически активируется функция ESS.

ESS (Emergency Stop System) — система аварийной световой сигнализации, которая включается при экстренном торможении дополнительно к фонарям стоп-сигнала. Сигнализация мигает с повышенной частотой, сообщая другим участникам движения об опасности и тем самым снижая риск ДТП с наездом.

ESP (Electronic Stability Program) — электронная система курсовой устойчивости и регулирования динамики движения. Технология не новая, но стоит более подробного рассмотрения. Данная функция включается при возникновении риска заносов или опрокидывания автомобиля. В подобных сложных ситуациях электроника берет на себя управление двигателем и системой торможения. При этом может тормозиться одно из колес, что способно изменить траекторию движения автомобиля во избежание столкновения при большой скорости или заноса на скользкой дороге.

В системе ESP заложены две основные функции:

*DSP (Dynamic Stability Program) — динамичный контроль устойчивости. Данная функция служит для обеспечения устойчивости автомобиля при низком коэффициенте сцепления (например, при движении по мокрой или покрытой льдом или снегом дороге). Функция включается, когда возникает значительное расхождение в направлении движения, задаваемом водителем, и реальной дорожной обстановкой.

*ROP (Roll Over Protection) — защищает автомобиль от опрокидывания при поворотах на очень сухих дорогах.

Топографический круиз-контроль Efficient Cruise2 доступен только на грузовиках MAN класса «Евро-6» (фото: MAN)

ACC (Adaptive Cruise Control) — адаптивный круиз-контроль позволяет автоматически определять нужную скорость и режим торможения по расстоянию до движущегося впереди автомобиля. Эта функция позволяет избежать резкого торможения, которое часто приводит к ДТП с наездом. Недавно к этой технологии была добавлена новая программа Stop&Go, обеспечивающая автоматическую остановку и трогание в городских пробках и при медленном движении транспорта. Данная функция доступна только на автомобилях класса «Евро-6».

LGS (Lane Guard System) — система слежения за дорожной разметкой

Во время длительных монотонных поездок и при движении ночью случается так, что внимание водителя снижается или он на мгновение засыпает. Данная система следит за тем, чтобы автомобиль не пересекал линии разметки, ограничивающие полосу движения, и таким образом повышает безопасность и комфортность езды

Если водитель, не подав сигнала поворота, покидает заданную полосу, сразу же подается звуковой предупреждающий сигнал. Эта функция включается при скорости более 60 км/ч.

Attention Guard — система контроля усталости водителя, дополняющая предыдущую функцию LGS. При скорости более 60 км/ч данная система постоянно анализирует поведение водителя (изменение стиля вождения, соблюдение дорожной разметки)

При появлении признаков снижения концентрации и усталости на табло зажигается предупреждение «Неосторожное вождение, рекомендуется перерыв» и в кабине раздается звуковой сигнал. Данное устройство включается с началом движения автомобиля и работает днем и ночью

Доступно для моделей MAN TGS и TGX.

Устройство и принцип работы

Вот, например, как устроена коробка передач Камаза (модель 154):

• основная коробка на 5 скоростей;
• делитель на 2 ступени или мультипликатор;
• сцепление;
• валы — основной, вторичный, промежуточный;
• синхронизаторы и шестерни;
• картеры и привод

Принцип работы, нацеленный на улучшение работы автомобиля, увеличение скорости передвижения и позволяющий экономить горючее, можно представить себе так. При включении 1-й передачи, механизм сцепления соединяет валы редуктора и МКПП. От двигателя Камаза к трансмиссии поступает начальный момент вращения или КМ (крутящий момент). Как только скорость повышается, зубья синхронизаторов соединяются с ведущим валом ДВС. Вращение передаётся на промежуточный вал коробки, коэффициент уменьшается, а число оборотов повышается.

Но есть и другие варианты:

• 10-ступенчатый или 15 модель;
• 8-ступенчатый с редуктором на четыре передачи и «понижайкой» или 16 модель — используется на КамАЗ-65115;
• 9-скоростная ZF со вспомогательной понижающей ступенью — полноприводные вездеходы КамАЗ-43150, 4310, 4350 Мустанг.

14-ю модель КПП на последних версиях грузового авто усовершенствовали. Получилась новая коробка Камаза 154, отличающаяся несколькими преимуществами перед классической старой «пятиступкой»:

• усиленные синхронизаторы;
• новое крепление шестерёнок;
• доработанная шлицевая система;
• использование новых конусообразных подшипников в опорах валов;
• отсутствие шлицевого крепления;
• увеличенная высота зубьев.

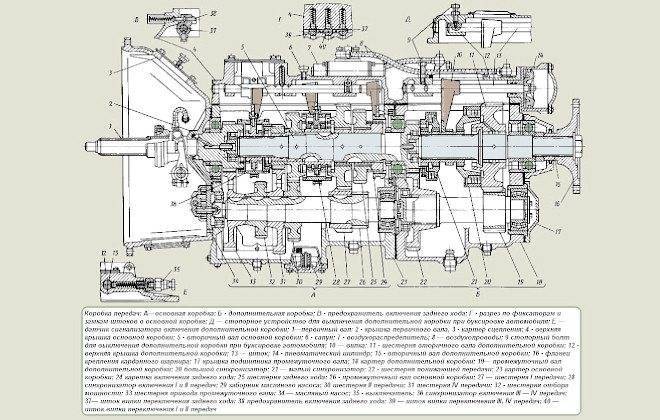

КПП с делителем

5-скоростная коробка обычная, предназначена для одиночных машин. 10-ступенчатая — усовершенствованная КПП Камаз с делителем. По сути, это одинаковые коробки, но в случае с 10-скоростной добавляется редуктор. Вместе с коробкой передач он создаёт 10 передних скоростей и 2 задние.

Коробка с делителем считается усовершенствованной моделью, даёт немало плюсов:

• меньшая частота переключения в ходе передвижения;
• увеличение тяги двигателя;
• повышение комфорта управления.

Устройство привода управления делителя выглядит так:

• рычаг или опора;
• уплотнительное кольцо;
• ось;
• вибрационный изолятор.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now (Оплатить)”.
