Схема подключения проводов замка зажигания ВАЗ-2114: распиновка

Методы поиска неисправностей

Существует два метода обнаружения неисправностей:

Визуальный;
Диагностический.

Схема выключателя зажигания

Визуальный способ определения неисправности или поломки контактных элементов замка зажигания мы предлагаем изучить по таблице.

Действие	Устройство исправное	Устройство неисправное
Поверните ключ в правое положение (зажигание)	Все электрооборудование включается	Все или часть электрооборудования не работает
Поверните ключ во второе положение	Стартер крутится	Стартер не работает, под капотом не раздается щелчок тягового реле

Но диагностика позволяет получить более детальный ответ. К тому же, визуальный осмотр не даст вам возможность отыскать все причины, которые могли вызвать поломку выключателя зажигания.

Для работы вам потребуется мини-тестер и мультиметр в режиме омметра:

Отключите колодку питания от замка зажигания. Для этого требуется снять кожу с рулевой колонки;
Переключите вам мультиметр на омметр;
На идущей от замка колодке вам нужно найти 7 и 4 контакты, которые соответствуют контактам 15 и 30;
Подключите к ним щупы мультиметра;
Поверните ключ в положение «Зажигание»;
На колодке найдите контакты 7 и 3, соответствующие 50 и 30. К ним также подключите мультиметр;
Поверните ключ во второе положение — Запуск двигателя;
Если исправность присутствует, прибор покажет нулевое сопротивление в обоих случаях проверки.

Как правильно подключить замок зажигания

Если провода собраны в одну фишку, то подключение замка не составит никаких сложностей, просто нужно установить ее на контакты.

Если провода подключаются по отдельности, то нужно обратить внимание на схему:

клема 50 – красный провод, с помощью него работает стартер;
клема 15 – синий с черной полосой, отвечает за обогрев салона, зажигание и другие приборы;
клема 30 – розовый провод;
клема 30/1 – коричневый провод;
INT – черный провод отвечающий за габариты и фары.

Схема подключения проводов

Если произведено подключение проводки, то все нужно собрать и присоединить клемму к АКБ и проверить работоспособность. Сначала необходимо проверить, есть ли у всех электроприборов питание от замка, после уже работу самого стартера. В том случае, если обнаружены какие-то неисправности, нужно еще раз провести проверку на правильность подсоединения проводов, потому, что именно от этого будет зависеть работа всех приборов в автомобиле после поворота ключа. Далее вы можете ознакомиться со схемой проводки замка зажигания.

На сегодняшний день известно два вида системы зажигания:

Батарейная, как правило, с автономным источником питания, с его помощью можно включать электроприборы не запуская двигатель.
Генераторная, можно использовать электрические приборы только после запуска двигателя, тоесть после того как запуститься электрический ток.

Когда автомобиль находится на батарейном зажигании, то можно включать фары, свет внутри салона и использовать все электрические приборы.

Причины неполадок

Заклинивание устройства возможно по причине износа самой «личинки» или вследствие проблем с контактной группой. Столкнувшись с подобной неполадкой, не стоит применять силу, чтобы провернуть ключ в нужную сторону! Не нужно и «рвать» руль в случае невозможности его разблокирования.

Лучше аккуратно разобрать замок и выяснить, в чем причина. Но об этом немного позже.

Заметив, что зажигание в автомобиле можно включить любым ключом или посторонним предметом, поспешите заменить «личинку» либо же устройство в сборе. Так вы обезопасите свой автомобиль от возможного угона.

Если на автомобиле ВАЗ-2114 замок зажигания работает нормально, но при его повороте панель приборов не загорается, не запускается стартер, не работают электроприборы, значит, скорее всего, вышла из строя контактная группа. Подобная проблема может возникать по причине ее естественного износа. Контакты по прошествии какого-то времени стираются, что приводит к обрыву электрической цепи. Возможно также их пригорание, вызываемое скачками напряжения, постоянными перегрузками, вследствие использования дополнительных электроприборов и неправильного их подключения.

Важно: если вы хотите установить дополнительное электрооборудование в вашем автомобиле, подключайте его к бортовой сети только через реле!

Электрическая схема подключения генератора ВАЗ 2114 модели 94.3701

Генератор 94.3701 является синхронной электрической машиной переменного напряжения с электромагнитным возбуждением с встроенным выпрямителем на кремниевых диодах и электронным регулятором напряжения

№ позиции на схеме	Расшифровка позиции на схеме
1	аккумулятор
2	генератор ВАЗ 2114 модели 94.3701
3	блок предохранителей
4	контрольная лампа заряда аккумулятора, расположенная в комбинации приборов
5	замок зажигания

№ позиции на схеме	Расшифровка позиции на схеме
1	контролька 12В, 3Вт
2	магнето
3	вольтметр
4	реостат
5	амперметр
6	переключатель
7	источник электричества

Короткое замыкание дополнительных диодов генератора 94.3701 можно проверить на автомобиле, не снимая генератор с нее, по приведенной ниже схеме. При этом нужно отсоединить провода от аккумулятора и генератора, снятьзащитный кожух генератора и отключить провод от контакта “D+” регулятора напряжения.

Рабочий вентиль пропускает электричество только водном направлении,Сломанный — не пропускает электричество (обрыв це-
пи), или пропускает ток в двух направлениях (короткое замыкание).

№ позиции на схеме	Расшифровка позиции на схеме
1	источник электричества
2	контролька
3	магнето
I	контроль сразу “плюсовых” и “минусовых” вентилей
II	контроль “плюсовых” вентилей
III	контроль “минусовых” вентилей

Распиновка замка зажигания ВАЗ-2101 — ВАЗ-2107

Замок зажигания у этих автомобилей находится слева от рулевой колонки. Он закреплен прямо на ней при помощи двух фиксирующих болтов. Весь механизм устройства, кроме верхней части, в которой находится замочная скважина, скрыт пластиковым кожухом.

На видимой части корпуса замка зажигания в определенном порядке нанесены специальные метки, позволяющие неопытным водителям ориентироваться в режиме включения замка, когда ключ находится в скважине:

«» – метка, указывающая на то, что все системы, устройства и приборы, включающиеся при помощи замка, выключены (к таковым не относятся прикуриватель, плафон освещения салона, стоп-сигнал, в некоторых случаях магнитола);
«I» – метка, информирующая о том, что бортовая сеть автомобиля запитана от аккумуляторной батареи. В этом положении ключ фиксируется самостоятельно, а электричество подается в систему зажигания, на электродвигатели отопителя и омывателя ветрового стекла, контрольно-измерительные приборы, лампы фар и световой сигнализации;
«II» – метка запуска двигателя. Она указывает на то, что на пусковое устройство подано напряжение. Ключ в таком положении не фиксируется. Если его отпустить, он вернется в положение «I». Это сделано для того, чтобы не подвергать стартер лишним нагрузкам;
«III» – стояночная метка. Если в этом положении вынуть ключ из замка зажигания, рулевая колонка заблокируется фиксатором. Разблокировать ее можно лишь вставив ключ обратно и перевести его в положение «0» или «I».

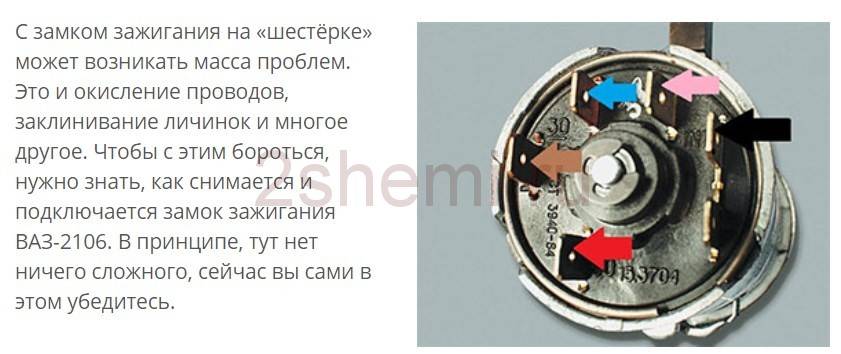

Замок зажигания имеет пять контактов и, соответственно, пять выводов, которые отвечают за подачу напряжения на нужный узел. Все они для удобства пронумерованы. Каждому выводу соответствует провод определенного цвета:

«50» – вывод, отвечающий за подачу тока на стартер (красный или пурпурный провод);
«15» – вывод, через который подается напряжение в систему зажигания, на электрические двигатели отопителя, омывателя, приборную панель (двойной провод голубого цвета с черной полосой);
«30» и «30/1» – постоянный «плюс» (провода розового и коричневого цвета соответственно);
«INT» – наружное освещение и световая сигнализация (двойной черный провод). Распиновка замка ВАЗ-2108, ВАЗ-2109, ВАЗ-21099 Цоколёвка по старому типу

Самостоятельный ремонт электрооборудования ВАЗ 2114

Самые простые неисправности, которые могут случиться с электрооборудованием ВАЗ 2114 вполне могут быть ликвидированы своими руками. Некоторые — даже без особенного оборудования. Вот только несколько примеров наиболее часто встречающихся поломок и неисправностей.

Если аккумулятор разряжается слишком быстро, стоит проверить зарядное напряжение на его клеммах. Для этого нужно запустить двигатель и при помощи мультиметра снять показания с клемм аккумулятора. Нормальный ток зарядки АКБ составляет 12-14 вольт. Если напряжение на клеммах на холостом ходу двигателя меньше указанного, тогда аккумулятор не будет заряжаться до номинального значения. Причиной этого могут быть как уставший , так и реле-регулятор. Для начала стоит проверить уровень натяжения ремня привода генератора. Если натяжение ремня недостаточное, то на высоких оборотах или в мокрую погоду, когда влага попадает на шкивы ремня привода, ремень может проскальзывать, и тогда обороты генератора будут недостаточными для обеспечения полноценной зарядки АКБ.

В том случае, если натяжение ремня соответствует норме, а аккумулятор не получает соответствующую зарядку, может быть виноват реле-регулятор. Задача реле-регулятора — контролировать напряжение на выходе из генератора. Двигатель автомобиля может работать на разных оборотах, а в зависимости от этого меняется и напряжение на выходе. Реле стабилизирует напряжение и обеспечивает постоянный ток зарядки для аккумулятора . Выход из строя реле опасно тем, что на высоких оборотах может повредиться высокочувствительное к перепадам напряжения электрооборудование.

Проверить реле довольно просто. Если на выходе из реле напряжение нестабильно и в зависимости от оборотов двигателя изменяется в пределах более, чем 12-14 вольт, реле, скорее всего пробито и требует замены. Оно восстановлению не подлежит.

Строение и принцип работы замка зажигания ВАЗ 2106

Схематическое устройство классического ЗЗ

Электрическая модель нового замка зажигания на классике включает в себя следующие устройства:

Запорная консоль, представленная в виде стержня. Это устройство в ЗЗ автомобиля предназначено для блокирования руля, когда ключа нет в отверстии замка.
Корпус устройства. Представляет собой защитный компонент, который предназначен для закрытия всех составных элементов конструкции.
Вал. Используется с целью вращения диска с контактами системы и втулкой. Предназначен для создания контакта между диском и втулкой.
Контактный диск. Одна из двух основных частей контактного узла. На нем расположены пластины, по которым проходит ток в момент запуска двигателя поворотом ключа в замке.
Втулка. Основной элемент личинки.
Колодка с электрическими проводами, подключенными в определенном порядке. Контактная группа колодки подсоединяется к системе зажигания машины. Она предназначается для передачи образованного контакта к трамблеру посредством катушки.
Контактный выступ. Является, по сути, проводником для передачи тока от устройства к стартеру.

Непосредственно к механизму устройства подключается множество электроцепей. Они идут от аккумуляторной батареи и подсоединяются ко всем электроприборам ВАЗ 2106. При проворачивании ключа в замке контакты электропроводки замыкаются от минусовой клеммы батареи к катушке. В результате этого напряжение проходит по кабелям на ЗЗ, а через его контактную группу поступает на индукционную катушку. Затем ток подается обратно на положительную клемму батареи.

При прохождении тока через катушку в ней происходит выработка высоковольтного напряжения, требуемого для образования искры на свечах зажигания. Передача напряжения осуществляется по высоковольтным кабелям. Соответственно, ключ выполняет замыкание контактных элементов электроцепи, способствуя запуску силового агрегата машины.

Замена замка

Если после диагностики выяснилось, что замок перестал нормально работать, его следует заменить на новый, аналогичный. Сделать это довольно просто, но перед этим для большего удобства рекомендуется демонтировать кожух рулевой колонки и переключатели.

Сделать это можно следующим образом:

Отсоединить минусовую клемму от АКБ.
Вывинтить 3 крепежных винта половинок кожуха.
Вывинтить саморез, служащий для соединения корпуса с переключателями.
Выкрутить 2 самореза, удерживающих корпус на колонке.
Отвести вниз фиксатор, удерживающий колонку.
Опустить руль вниз.
Демонтировать нижний кожух.
Отсоединить колодку питания от аварийной сигнализации.
Демонтировать верхний кожух.
Одновременно нажать на фиксаторы, удерживающие подрулевые переключатели.
Демонтировать переключатели, отсоединив их от колодки с проводами.

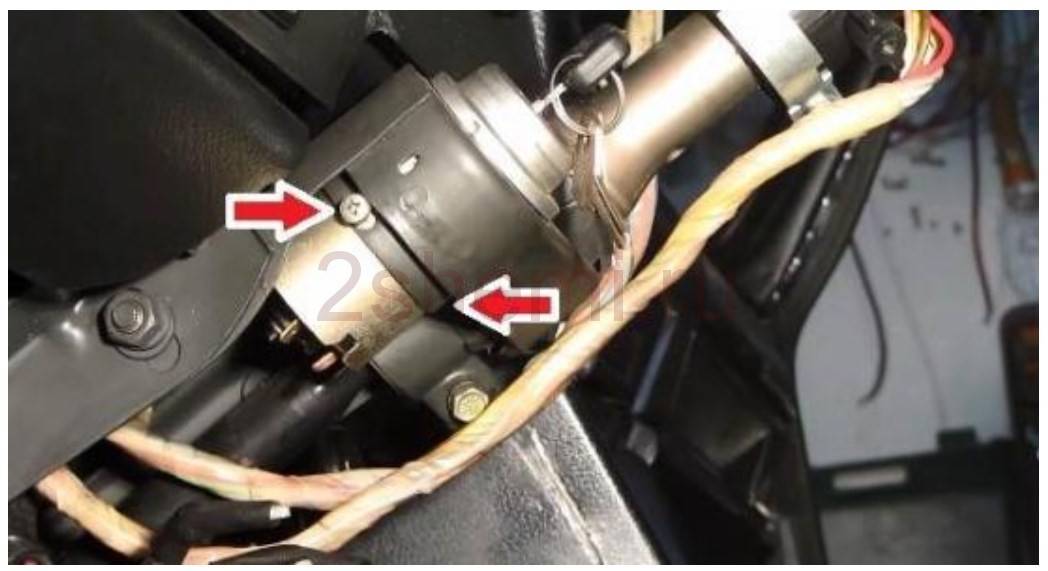

Подготовка к снятию замка зажигания Само снятие замка осуществляется следующим образом:

Отсоединить подходящие к замку провода от его разъема (следует помнить, что клеммы с аккумулятора должны оставаться снятыми, в противном случае существует риск того, что система зажигания ваз 2114 инжектор 8 клапанов получит дополнительные повреждения в результате короткого замыкания).
При помощи молотка и зубила расшатать и слегка провернуть (желательно — на несколько оборотов) противоугонные срывные болты.
Выкрутить болты при помощи пассатижей.
Снять скобку с рулевой колонки.
Демонтировать замок зажигания.

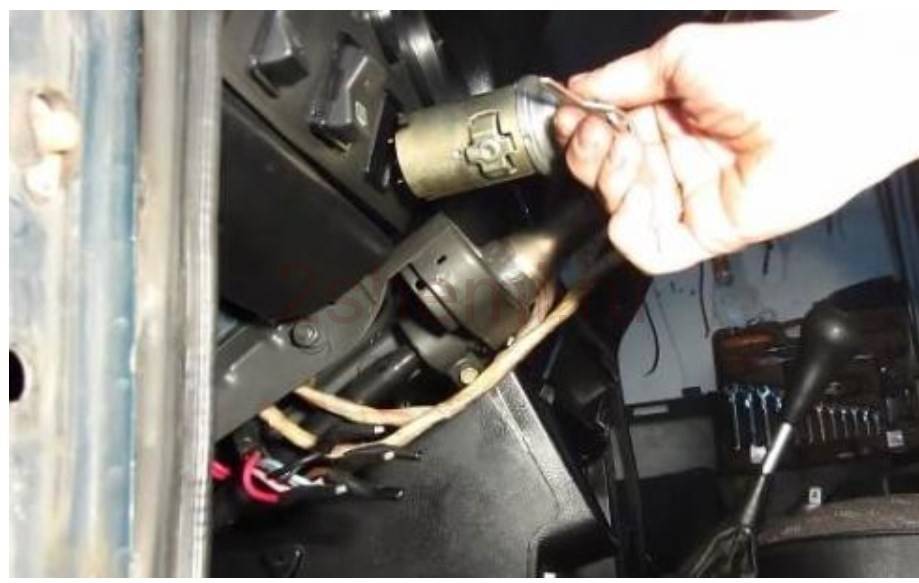

Демонтаж замка зажигания Установка нового замка осуществляется точно также, но в обратной последовательности. В качестве болтов при этом можно использовать стандартные крепежные болты 20 мм с резьбой М6.

После того, как новый замок будет установлен, останется лишь проверить его в деле, протестировав одновременно работоспособность бортовой электроники при различных положениях ключа.

Схема распиновки щитка (панели) приборов ВАЗ-2114

То, в каком стоянии находятся самые важные автомобильные системы, которые отвечают за безопасность дороги, скорость передвижения, а также остаток времени в пути до назначенного ранее объекта, можно увидеть на приборной панели, если она находится в хорошем состоянии. Кроме этого, на приборной панели также показываются возникшие в пути проблемы, расход бензина, состояние электрического оборудования и многое другое

Все эти показатели в дороге являются незаменимыми, и, если вовремя обратить внимание на сигнал тревоги, реально не только уберечь автомобиль от возможной поломки, но и спасти собственную жизнь

Нагрузка проводов и контактов замка

Красный

провод (контакт 5) питает катушку дополнительного реле стартера и даёт сигнал в БСК

ВНИМАНИЕ: в LADA Samara-2 питание на стартер подается непосредственно, без дополнительного реле!. Черный

Черный

провод (контакт 2) питает «габариты», подкапотную лампу, катушки реле противотуманных фар и дальнего света, подсветку номера, бортовой компьютер, подсветку кнопок и панели приборов.

Голубой

провод (контакт 4) наиболее нагруженный. Он питает вентилятор отопителя, задние противотуманные фонари, стеклоочистители заднего стекла и фар, катушки реле фароочистителей и обогрева заднего стекла, ближнего и дальнего света, подсветку «бардачка». Этот провод отключается при включении стартера (положение 2 замка).

Розовый

подключает черный, голубой и красный провода, следовательно нагрузка на нём суммируется.

Замок зажигания Ваз 2108 2109 21099 бывает старого и нового образцов: -Старый имеет четыре положения, реле и длинный ключ, -Новый без реле и с коротким ключом на три положения. Функций у замка зажигания две: -Электрическая: замыкание контактов в зависимости от положения ключа. -Механическая: блокировка рулевого колеса без ключа. То есть без ключа нельзя будет крутить руль, даже если минуя электрическую часть замка заведете машину. Чтобы вращать руль нужно будет разобрать замок и снять механическую блокировку. Неисправностей по электрической части у замка зажигания Ваз 2108 2109 21099 всего две (как впрочем и у всей электрики): 1) Отсутствие контакта в определенном положении ключа. При этом машина может не заводится, либо не будут работать отдельные потребители. 2) Присутствие контакта там где не нужно. В таком случае замок начинает плавится, дымить и издавать характерный запах. Замена замка зажигания Ваз 2108 2109 21099: 1) Снимаем кожух рулевого колеса. Для этого откручиваем шурупы крепящие верхнюю и нижнюю его часть между собой. Убрав защиту, сразу получаем доступ к замку зажигания и подрулевым переключателям.

Точки подключения автосигнализации на Лада Приора 2011

Замок зажигания:+ 12V — коричневыйСтартер — красныйIGN — синий/чёрный

Приборка:Тахо сигнал — коричневый/красныйРучник — коричневый/синий (Подробнее см. Схема 1)

Разъём Х3 (См. рис 1) BCM:Концевик двери водителя — синий/чёрныйКонцевик правой передней двери — коричневыйКонцевики задних дверей — серый/красныйКонцевик багажника — жёлтый/красныйОткрытие багажника (слаботочный вход, можно без реле, доп. канал напрямую к сигнализации) — синий/красный

Разъём Х1 (См. рис 1) BCM:Повороты — синий, синий/чёрный

Ц.З. — коричневый; провод находится внутри водительской двери, в жгуте от блока кнопок. (Подробнее см. Схема 3)

Концевик капота — белый/чёрный; Разъём Х2-17 (Если используется датчик температуры двигателя, то по схеме 2)

Блок находится за панелью, возле педали газа. Для извлечения блока снять левую и правую панели, открутить две гайки на 10, слева и справа, крепления блока.

Подключение к центральному замку

При подключении ЦЗ (см. схема 3), если подключиться только к коричневому проводу в двери водителя, то будут закрываться все двери, а открываться только водительская. Для открытия остальных дверей, необходимо использовать в сигнализации провод для двух-шагового открывания ЦЗ, и подключиться по схеме ниже.

Открытие остальных дверей осуществляется вторым импульсом, реле К1. Так же срабатывают реле К2 и К3, они нужны для блокировки правых стеклоподъёмников. Если этого не сделать, то при открытии остальных дверей, будут приоткрываться правые стеклоподъёмники на 0,8 сек, т.е. от импульса открывания ЦЗ, вторым шагом. Блокировать стеклоподъёмники необходимо из-за особенности электросхемы дверей Приоры.

Если в комплектации нет стеклоподъёмников на задних дверях, то реле К3 ставить не нужно, и соответственно ячейка Х1-11, в разъёме Х1 не задействована. (Цвет провода Х1-11 не известен.) Если в комплектации нет стеклоподъёмников вообще, то не нужно использовать и реле К2.

Тип 1

Открыть в максимальном качестве

1 — блок фар

2 — моторедукторы очистителей фар

3 — противотуманные фары

4 — датчик температуры окружающего воздуха

5 — звуковые сигналы

6 — выключатель лампы освещения моторного отсека

7 — электродвигатель вентилятора системы охлаждения

8 — генератор

9 — датчик сигнализатора недостаточного уровня масла

10 — датчик уровня омывающей жидкости

11 — датчик износа колодок передних тормозов

12 — наконечники проводов, подключаемые к общему насосу омывателя стекол*

13 — насос омывателя ветрового стекла

14 — насос омывателя фар

15 — наконечники проводов для подключения к насосу омывателя заднего стекла

16 — датчик сигнализатора недостаточного давления масла

17 — лампа освещения моторного отсека

18 — наконечник провода для подключения к жгуту проводов системы управления двигателем или к жгуту проводов системы зажигания на карбюраторных автомобилях

19 — моторедуктор очистителя ветрового стекла

20 — стартер

22 — датчик указателя температуры охлаждающей жидкости

23 — выключатель фонарей заднего хода

24 — датчик сигнализатора недостаточного уровня тормозной жидкости

25 — аккумуляторная батарея

26 — датчик сигнализатора недостаточного уровня охлаждающей жидкости

27 — реле включения противотуманных фар

28 — монтажный блок

29 — выключатель стоп-сигнала

30 — штепсельная розетка для переносной лампы

31 — лампа подсветки шкалы гидрокорректора фар

32 — выключатель лампы сигнализатора стояночного тормоза

33 — колодка подключения лампы подсветки

34 — выключатель ламп освещения приборов

35 — подрулевой выключатель

36 — выключатель аварийной сигнализации

37 — реле элемента обогрева передних сидений

38 — выключатель зажигания ваз 2114

39 — предохранитель цепи фонарей заднего противотуманного света

40 — предохранитель цепи элементов обогрева передних сидений

41 — предохранитель цепи блокировки замков дверей

42 — лампа подсветки передней пепельницы

43 — реле зажигания

44 — прикуриватель

45 — лампа освещения вещевого ящика

46 — выключатель освещения вещевого ящика

47 — электродвигатель вентилятора отопителя

48 — дополнительный резистор электродвигателя отопителя

49 — переключатель вентилятора отопителя

50 — лампа подсветки переключателя отопителя

51 — лампа подсветки рычагов отопителя

52 — моторедукторы электростеклоподъемников передних дверей

53 — переключатель электростеклоподъемника правой передней двери (расположен в правой двери)

54 — моторедукторы блокировки замков передних дверей

55 — провода для подсоединения к правому переднему громкоговорителю

56 — моторедукторы блокировки замков задних дверей

57 — провода для подсоединения к правому заднему громкоговорителю

58 — блок управления блокировкой замков дверей

59 — провода для подсоединения к радиоаппаратуре

60 — выключатель очистителей фар

61 — выключатель элемента обогрева заднего стекла

62 — реле включения фонарей заднего противотуманного света

63 — колодка для подключения к элементу обогрева правого переднего сиденья

64 — выключатель фонарей заднего противотуманного света

65 — выключатель элемента обогрева правого переднего сиденья

66 — выключатель противотуманных фар

67 — выключатель ламп наружного освещения

68 — выключатель элемента обогрева левого переднего сиденья

69 — колодка для подключения к элементу обогрева левого переднего сиденья

70 — провода для подсоединения к левому переднему громкоговорителю

71 — переключатель электростеклоподъемника левой передней двери

72 — переключатель электростеклоподъемника правой передней двери

73 — провода для присоединения к левому заднему громкоговорителю

74 — боковые указатели поворотов

75 — выключатель плафона на стойках передних дверей

76 — выключатель плафона на стойках задних дверей

77 — плафон

78 — плафон индивидуального освещения салона

79 — колодка для подключения к жгуту проводов электробензонасоса

80 — выключатель лампы освещения багажника

81 — комбинация приборов

82 — лампа освещения багажника

83 — блок индикации бортовой системы контроля

84 — маршрутный компьютер (не во всех моделях)

85 — колодка для подключения жгута проводов системы управления двигателем

86 — задние наружные фонари

87 — задние внутренние фонари

88 — колодка для подключения к элементу обогрева заднего стекла

89 — фонари освещения номерного знака

90 — дополнительный сигнал торможения, расположенный в спойлере

Замена замка зажигания на авто ВАЗ

Для выполнения ремонтных работ по замене замка зажигания ваз нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту. На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:

Отключить аккумуляторную батарею
Снять пластмассовый кожух, предварительно открутив винты его крепления.
Затем откручиваем два винта крепления замка зажигания к кронштейну.
Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.
Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.
После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

Снятие замка зажигания на ВАЗ-2106 начинается с разборки кожуха рулевой колонки. Откручиваем пять болтов, и снимаем его половинки. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. После этого вынимаем пружинное стопорное кольцо из задней части корпуса замка и вынимаем контактную группу. Отводим ее в сторону, чтобы не мешалась, и начинаем снимать сам замок.

Он крепится в кронштейне рулевого вала двумя болтиками, после откручивания которых, ничего не происходит. Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Он находится на корпусе замка под кронштейном. Этот стопор вдавливаем в замок тонкой отверткой через маленькое отверстие в кронштейне. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.

Преградой, которая нигде не описана, становится противоугонный стержень. Он хоть и находится в «отключенном» состоянии, все равно цепляется за рулевой вал. Чтобы вытащить замок, приходится совершать манипуляции с ключом. В разных положениях личинки замка, противоугонка тоже двигается и максимально утапливается, когда ключ находится в положении «Стартер». Через несколько минут замок удается вытащить из кронштейна.

Вот здесь самое время написать, что сборку узла следует проводить в порядке, обратном снятию. И в целом, это будет верно. Сначала нужно вставить новый замок в кронштейн, утопив фиксатор и держа ключ в стартерном положении, закрутить крепежные болтики, затем подключить провода

Этому нужно уделить особое внимание, потому что неправильно подключенная контактная группа может вывести из строя стартер или систему зажигания. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах. После этого собираем кожух рулевой колонки

После этого собираем кожух рулевой колонки.

Прежде всего необходимо избавиться от декоративного кожуха вала рулевого управления, выверните винты крепления и снимите его. Подобные действия мы выполняли при замене вала рулевого управления.

После снятия декоративного кожуха, отверните два винта крепления замка зажигания к корпусу, затем вставьте в замок ключ и включите положение «0» при котором выключается противоугонное устройство. Через отверстие в кронштейне, нажмите тонким шилом на фиксатор замка и выньте замок зажигания из посадочного гнезда. На этом ремонтные работы по снятию замка зажигания завершены.

Для замены контактной группы замка зажигания, необходимо тонкой отверткой или шилом поддеть с краю стопорное кольцо и снять контактную часть. При установке новой контактной части, ориентируйте ее таким образом, чтобы клеммы «15» и «30» находились со стороны запорного стержня.

На этом ремонтные работы завершены, установите новый замок зажигания в порядке обратном снятию, подсоедините провода, перенеся маркировку со старого выключателя на новый. Распиновка или схема подключения проводов замка зажигания ВАЗ достаточно проста и понятна, поэтому каждый автолюбитель может провести ремонт или замену запасной части не прибегая к помощи сотрудников автосервиса.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Как установить замок зажигания?

Выполняя монтаж устройства, важно правильно подключить и подсоединить все контактные компоненты изделия. Перед подключением производится установка замка

Что понадобится?

Чтобы подключать и соединять все компоненты устройства, потребуется тот же инструмент, который применялся для отключения. Процедура будет выполняться практически в обратной последовательности.

Распиновка (схема) замка зажигания ВАЗ 2106

Чтобы правильно выполнить замка 2106, требуется разобраться с распиновкой устройства:

Положение 0 — контактные элементы под номерами 30 и 30/1. Компоненты предназначены для отключения системы питания. Когда ключ попадает в это положение, система активирует аварийный режим функционирования.
Режим I — контактные компоненты 30/1-15, а также 30-INT. Используются для активации осветительных приборов как наружных, так и внутренних, а также ряда других устройств. Имеется в виду система стеклоочистки, электродвигатель омывателя, генераторное устройство, вентилятор печки, приборы контрольного щитка, поворотные огни, система зажигания, звуковые приборы.
Положение II. Это контактные элементы 30/1-15, 30-INT, а также 30-50. При повороте ключа в такое положение все приборы, включенные в режиме I, остаются активированными. Исключением является генераторная установка, контрольная панель и система зажигания. Производится активация стартерной цепи, что приводит к пуску силовой установки.
Положение III. Это стояночный режим, при нем активируются только контактные компоненты 30-INT, а также 30/1. Стартерная электроцепь отключается. Включенными остаются только осветительная система, стеклоочистители, электродвигатель омывательной системы и охладительный узел.

Отдельно следует рассказать о классификации по цветам:

30 — розовый контакт;
INT — контакт черного цвета, предназначен для подсоединения габаритных огней и внешнего освещения;
30/1 — коричневый контакт;
50 — красный контакт, применяется для запуска стартерного устройства;
15 — контактный элемент синего цвета, имеет черную полосу.

Канал Ремонт и обслуживание авто рассказал о нюансах подключения замка зажигания и представил наглядную схему изделия.

Пошаговые этапы

Алгоритм установки устройства:

Ключ вставляется в отверстие на замке и проворачивается в режим 0.
Нажимается фиксатор, а затем устройство монтируется в кронштейн.
Следующим этапом будет подсоединение электроцепей. Если автомобиль оборудован фишкой, то процедура подключения не вызовет сложностей. Но при ее отсутствии подсоединение электроцепей будет выполняться по очереди. Для этого клеммный разъем монтируется так, чтобы один из контактов двойного вида был установлен справа и располагался вертикально. К верхней составляющей группе подключается черный кабель.
Затем работа производится по часовому направлению движения. После подключения черного контакта подсоединяется розовая электроцепь, затем синяя, коричневая и красная. На задней стороне разъема рядом с клеммами располагаются цифры, которые соответствуют конкретной электроцепи. Нижняя часть должна остаться нетронутой.
Когда контактные элементы будут подключены, производится монтаж пластикового кожуха на колонке. Верхняя и нижняя пластиковые составляющие фиксируются друг к другу посредством болтов.

Работа замка (выключателя) зажигания

В общем случае работа замка зажигания предельно проста: при повороте ключа происходит поворот контактного диска и замыкание тех или иных электрических цепей автомобиля. Причем поворот замка возможен только при использовании индивидуального ключа, завести машину другим ключом невозможно.

Замки зажигания могут иметь три, четыре или пять положений:

«Выключено» — в отечественных замках зажигания обозначается как «0», хотя в некоторых старых автомобилях это положение замка обозначалось «I». В современных автомобилях иностранного производства данное положение не зафиксировано и не обозначено на замке;
«Включено» или «Зажигание» — в отечественных замках обозначается как «I», хотя иногда встречается и «II» (в автомобилях «Москвич»), в современных авто данное положение имеет обозначение «ON» или «3»;
«Стартер» — в отечественных авто обозначается как «II», на некоторых моделях можно встретить обозначение «III» (в автомобилях «Москвич»), в современных автомобилях обозначается «START» или «4»;
«Блокировка» или «Стоянка» — в отечественных автомобилях обозначается как «III», иногда как «IV» (в автомобилях «Москвич»), в иностранных автомобилях имеет обозначение «LOCK» или «0»;
«Дополнительное оборудование» — в отечественных замках зажигания такого положения нет, в иностранных автомобилях обозначается как «Acc» или «2».

Заключение

Как и у всех автомобилей ВАЗ, замок зажигания «Калины» не нуждается в периодическом обслуживании и рассчитан на длительную работу. Правда справедливо это, только при соблюдении правил эксплуатации. Поэтому нужно предотвращать попадание в замок влаги и не превышать максимально допустимый ток через его контакты.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Замок зажигания в автомобилях семейства ВАЗ время от времени выходит из строя по причине ослабления контактных стоек или подгорания контактов внутри него. Бывает и выработкой кулачков пластмассового валика. Можно разобрать замок и почистить его, но лучше просто поменять на новый, учитывая что стоит он копейки, по сравнению с импортными замками.

Но если соединение проводов вместе не привело к срабатыванию стартера (или он включился не с первого раза) — проверяйте втягивающее реле на стартере. На нем тоже могут подгореть контактные пятаки, что будет препятствовать нормальному замыканию цепи. Как вариант, можно отверткой замкнуть два больших вывода на втягивающем реле (перед этим авто ставим на нейтраль и задействуем ручник). При замыкании стартер должен начать бодро крутить. Если это произошло — снимайте и меняйте втягивающее реле. Если же стартер при замыкании крутит «вяло», придется его снимать и проверять состояние щеток.

Замок зажигания предназначен не только для запуска двигателя — он выполняет сразу несколько функций:

подает напряжение в бортовую сеть автомобиля, замыкая цепи системы зажигания, освещения, звуковой сигнализации, дополнительных устройств и приборов;
по команде водителя включает стартер для запуска силовой установки и выключает его;
отключает питание бортовой цепи, сохраняя заряд аккумуляторной батареи;
защищает автомобиль от угона путем фиксации рулевого вала.

Схема подключения замка зажигания на инжекторной ВАЗ-2114: подробная распиновка проводов
