Меняем лампочки на приборной панели ВАЗ-2114 своими руками: может быть светодиоды?

Этапы устранения неисправности

Для диагностики и ремонта системы подсветки для панели приборов на ВАЗ 2114 потребуется пара гаечных ключей, размером на 8 и 21, и набор отверток. Общая процедура демонтажно-наладочных работ сводится к следующим действиям:

  1. Снять накладку, предварительно выкрутив три крепежных самореза и демонтировав выступ из кронштейна кузовной части.
  2. Извлечь пять монтажных шурупов из правой части консоли, снять экран.
  3. Разъединить клемму с аккумулятором, подходящую к отрицательному источнику питания, а также колодку с пучком жил от системы прикуривателя.
  4. Снимается ручка рычажного механизма.
  5. Демонтируется фиксатор вентиляционной системы печки.
  6. Выкручиваются шурупы, крепящие кронштейны рулевой колонки.
  7. Вывинчиваются патроны, снимаются световод и декоративная панельная вставка.
  8. Вынимается лампочка для подсветки гидрокорректора с помощью ключа на 21.
  9. В заключении выкручиваются шурпы, фиксирующие верх и низ самой панели приборов, чтобы можно было снять ее.

Как только панель приборов снята, можно приступать к поиску причины, почему не горит подсветка. В первую очередь на ВАЗ 2114 принято проверять лампы. Если они исправны или после замены поврежденного экземпляра система так и не заработала, следует почистить все контакты от оксидной пленки. Для ускорения процесса лучше воспользоваться специальными смесями, типа ВД-40.

По завершении всех этих манипуляций надо обязательно выполнить прозвонку проводки на предмет обнаружения разрыва. Для это потребуется мультивольтметр или тестер. Если все проверенные элементы исправны, но подсветка не горит, виноват предохранительный модуль. Его нужно заменить на аналогичный по техническим характеристикам (и желательно того же производителя) блок.

По завершении ремонтных работ все оборудование требуется поставить на место, следуя обратной последовательности, описанной в инструкции для ВАЗ 2114. При этом нужно соблюдать особую аккуратность, чтобы не повредить подсоединенные диоды, не деформировать приборные стрелки и не разъединить проводники.

Пересвет кнопок на ВАЗ 2114 своими руками

Замена штатной подсветки кнопок на ВАЗ 2114 потребует подготовки определённых инструментов, материалов, а также некоторых временных затрат. Для работы понадобится следующий перечень необходимого:

  • паяльник с тонким жалом;
  • припой;
  • пинцет;
  • небольшой нож или плоская отвёртка;
  • светодиодные элементы желаемого цвета.

Какие светодиоды и в каком количестве приобретать

Кнопки, установленные на приборной панели рассматриваемой модели, бывают старого и нового образца. В первом случае в качестве элемента подсветки используются небольшие лампочки либо светодиоды, а во втором — платы с запаянными smd светодиодами.

В качестве элементов подсветки в кнопках могут использоваться лампочки, светодиоды и smd элементы

Каждая кнопка оснащается двумя светодиодными элементами: один отвечает за подсветку самой кнопки, а второй свидетельствует об активации той или иной функции. Исключение составляет кнопка ближнего света фар — в ней светодиод индикации включения отсутствует. Поэтому если предполагается замена светодиодов на всех пяти кнопках, то потребуется приобрести 9 элементов подсветки. Определить тип последних можно только после разборки кнопки. Для старого образца нужны светодиоды на 12 В диаметром 3 мм. В новом образце используются элементы с маркировкой 0805. При использовании стандартных светодиодов рекомендуется дополнительно по цепи питания (прямо в кнопке) устанавливать резистор сопротивлением от 500 Ом до 1 кОм, который предотвратит перегорание элемента.

Чтобы исключить перегорание светодиода, последовательно рекомендуется установить резистор

Как снять кнопки

Для демонтажа кнопок на передней консоли необходимо выполнить следующие действия:

  1. Снимаем клемму минуса с АКБ.
  2. Вынимаем заглушку бортового компьютера либо сам БК, если он установлен. Для этого достаточно зацепить её пальцем и потянуть на себя.

  3. В образовавшееся отверстие просовываем руку и нащупываем заднюю часть кнопок.

  4. Аккуратно выдавливаем кнопки наружу.

  5. Снимаем колодки с проводами.

  6. Проделав необходимые действия с кнопками, устанавливаем их в обратном порядке.

Замена подсветки кнопок передней панели

Поскольку замена светодиодов на старых и новых вариантах кнопок несколько отличается, каждый из процессов стоит рассмотреть отдельно.

Пересвет кнопок старого образца

После демонтажа кнопок из панели приборов выполняем следующую последовательность действий:

  1. Тянем за верхнюю часть кнопки и снимаем крышечку, на которую производится нажатие.

  2. Вставляем плоскую отвёртку в кнопку и вынимаем внутреннюю часть. Извлекать нужно аккуратно, чтобы не потерять пружинки.

  3. Мультиметром определяем полярность светодиодов.

  4. Отгибаем выводы и демонтируем светодиодный элемент.

  5. Подгибаем выводы новых светодиодов и вставляем их в корпус кнопки, соблюдая полярность, после чего укорачиваем выводы бокорезами до нужной длины.

  6. Собираем кнопку в обратном порядке.

Пересвет кнопок нового образца

На современных кнопках светодиоды меняем таким образом:

  1. Разбираем кнопку, как и в предыдущем пункте.
  2. После вскрытия обнаруживаем плату с установленными светодиодами. Определяем полярность элементов и выпаиваем их паяльником с тонким жалом.

  3. На их место аккуратно устанавливаем новые smd светодиоды нужного цвета свечения.

  4. Производим обратную сборку кнопки.

Видео: пересвет кнопок ВАЗ 2114

Модернизация кнопок включения габаритов и ближнего света

Кнопки включения габаритов и ближнего света фар выполнены в виде единого элемента. Отсутствие светодиода, указывающего на включение ближнего света фар, многим автолюбителям доставляет неудобства. Обусловлено это тем, что часто непонятно, работают фары или нет. Для решения этой проблемы прибегают к модернизации кнопки. Помимо перечисленных выше инструментов, понадобится аналогичная кнопка, с которой будут сняты необходимые детали. Непосредственно процесс доработки состоит из следующих шагов:

  1. Демонтируем кнопку из панели.

  2. Минусовой отвёрткой поддеваем клавиши, вынимаем их и видим, что светодиод изначально отсутствует.

  3. Разбираем корпус кнопок, надавливая на защёлки отвёрткой. На этом этапе кнопки должны находиться в нажатом положении.
  4. С запасной кнопки демонтируем пару выводов и контактов, после чего устанавливаем их в корпус дорабатываемого элемента.

  5. Достаём плату с двумя светодиодами из запасной кнопки и заменяем ею плату с одним светодиодным элементом.

  6. При помощи паяльника присоединяем плату к новым выводам.

  7. Чтобы подвести питание на новые контакты, соединяем медной проволокой контакты согласно фото.

  8. Острым ножом или отвёрткой делаем отверстие в крышке кнопки.

  9. Собираем деталь в обратной последовательности и устанавливаем на место.

Преимущества и недостатки диммеров

К положительным качествам приборов можно отнести:

  1. Комфортную обстановку для проведения мероприятий. Атмосфера может быть освещена яркими лампами, а под тихий вечер кино можно приглушить освещение.
  2. Снижается потребление электроэнергии за счет контроля над группой ламп, которые легко отключаются при необходимости.
  3. Увеличивается срок эксплуатации осветительных приборов.
  4. Многофункциональность устройства – включение, выключение, регулировка яркости.
  5. Управление может осуществляться на расстоянии.
  6. Монтаж позволяет отказаться от установки дополнительных источников освещения.

Несмотря на обширный перечень преимуществ, приборы имеют недостатки:

  1. Механизм сломается, если подвергать устройство сильным нагрузкам.
  2. Диммеры чувствительны к перепадам температур, выходят из строя из-за перегревания.
  3. Совместимы не со всеми видами ламп.

НЕ ГОРИТ ОДНА ИЛИ НЕСКОЛЬКО ЛАМПОЧЕК

В этом случае может быть две ситуации:

  • Не горит подсветка панели приборов ВАЗ 2114;
  • Не работает одна или больше контрольных ламп.

Рассмотрим первый вариант неисправностей, когда не работает подсветка панели приборов ВАЗ 2114. Начинать проверку работоспособности подсветки необходимо с проверки исправности предохранителя в этой цепи. Это относится только к случаю, когда не горят все лампы подсветки.

Блок предохранителей на этой модели, так же как и на автомобилях ВАЗ 2113 и ВАЗ 2115, находится в подкапотном пространстве со стороны водителя. Необходимо снять его крышку и отыскать предохранитель, отвечающий за подсветку, это F10. Он рассчитан на ток силой 7,5 А. Если он перегорел, замените его новым и проверьте работу лапочек подсветки.

Далее события могут развиваться следующим образом, либо всё работает, либо нет. Если подсветка приборной панели работает, проверка на этом заканчивается, в противном случае необходимо продолжить поиск неисправности. Она может заключаться в плохом контакте разъёмов или обрыве цепи питания ламп подсветки.

Для поиска и устранения этих проблем необходимо вспомнить элементарные понятия законов электротехники, и иметь автомобильный светодиодный пробник электрических цепей, тестер или вольтметр. Если нет ни того ни другого, то лучше обратиться за помощью к автоэлектрику.

Гораздо проще обстоит дело, когда не горит одна или несколько, но не все лампочки подсветки. Перегоревшие лампочки просто заменяют заведомо исправными. Из практики автоэлектриков можно сделать вывод, что в большинстве случаев перегорает предохранитель или лампочка. До поиска неисправностей с помощью приборов дело доходит редко, но иногда бывает. Следует знать о том, что в случае, когда заменяемый (новый) предохранитель перегорает неоднократно, следует искать короткое замыкание в электрической цепи.

Во втором случае поступают примерно так же, но учитывают, что предохранителей на каждую контрольную лампу нет. Пробуют заменить лампочку новой, если она снова не горит, значит, нужна проверка контактов. Как правило, этого бывает достаточно для устранения неисправностей. В противном случае, лучше попросить о помощи специалиста, потому что виновником может оказаться датчик, работающий совместно с этой контрольной лампой.

3 шага для смены лампочек в приборной панели

  1. Демонтируем панель приборов и снимаем у неё защитное стекло.
  2. Аккуратно снимаем указатели спидометра, тахометра, уровня топлива и температуры.
  3. Затем меняем накладку, которая была приобретена и ставим диоды нужного вам цвета.

Здесь автолюбителям дается полная свобода действий, и каждый из них может выбрать для себя что-то индивидуальное. Можно вставить спокойные тона, чтобы не напрягать глаза водителю, а можно выделиться и поставить яркие, но в тоже время эстетичные диоды. Каждый сам выбирает, как будет выглядеть его автомобиль. И, как правило, панель получается более чем удачной и глазу становится очень приятно смотреть на нее.

Порядок работы

Замена подсветки на ВАЗ 2114, начинается с покупки комплекта светодиодных ламп, нужного Вам цвета. На панели приборов, имеются несколько датчиков и показателей, которые нуждаются в определенном количестве диодов, для обеспечения нормальной их видимости для водителя, особенно в темное время суток. Поэтому, перед тем как покупать комплект ламп, рассчитайте необходимое количество светодиодов на каждый прибор. Например, на датчик тормозов, нужно 3 лампочки.

Расположение лампочек на приборке

Покупать желательно с запасом, хотя бы на 5 – 10 ламп больше. Так как, при установке, Вы можете повредить одну из цепей, и светодиоды не будут работать. Это часто случается у тех, кто проводит данную работу впервые.

Начинать работу нужно со снятия панели приборов, а также, отключения сопротивления. Далее, аккуратно вынимаем лампочки старой подсветки из заводских патронов. На обратной стороне панели ВАЗ 2114, имеются специальные патроны, предназначенные для установки светодиодных лампочек подсветки.

После того, как старая подсветка будет демонтирована, аккуратно сточите головки светодиодных ламп, под необходимый размер. Если данная работа производится впервые, то тут Вам, скорее всего, и пригодятся запасные диоды. Далее, когда головки будут подготовлены, их необходимо установить на панель приборов. Замена лампочек, должна производится строго по такой же полярности, как в штатном варианте.

После того, как как диоды будут на своих местах, их нужно закрепить. Не в коем случае не используйте для этого шурупы. Скотч, также не подойдет для такого дела. Выбирать крепежный элемент, нужно с расчетом на то, что он будет немного нагреваться. Для этого, идеально подойдет силиконовый клей. Он не попортит поверхность панели, благодаря своей мягкой консистенции, и надежно закрепит лампочки в патронах.

Теперь, нужно проверить качество проделанной работы. Для этого, не устанавливая панель на место, включаем зажигание, и смотрим результат. Если всё работает так, как и должно, значит замена произведена верно. Если же есть какие-либо несоответствия, значит Вы, скорее всего, нарушили полярность подключения лампочек подсветки на ВАЗ 2114. Для устранения неполадки, Вам нужно будет найти схему подключения, и перепроверить: все ли лампочки на своих местах. Если же, после включения зажигания, подсветка не загорелась вовсе, то тогда, нужно проверить целостность проводов. Провода, установленные на диодных лампах, достаточно тонкие, и запросто могут сломаться под изоляцией, или вовсе порваться. Так что, будьте осторожны в обращении с ними.

Когда Вы удостоверились в том, что все лампочки на ВАЗ 2114 работают правильно, можно приступить к сборке панели. Для этого, все провода подсветки, выводятся на плату, и аккуратно крепятся с помощью паяльника. Крепить их на плату, тоже следует в определенной последовательности, иначе подсветка может не работать. Если провода слишком длинные, их следует укоротить, чтоб они не перегибались, и не попали в пазы защелок, между торпедо и приборной панелью, при установке. Иначе, провода запросто испортятся.

При подключении привода стрелок, также следите за тем, чтоб они не деформировались. Теперь, панель приборов можно вставлять обратно в пазы, и фиксировать шурупами. Стрелки показателей необходимо выставлять при выключенном зажигании, на нулевом делении. Далее, последняя проверка: поворачиваем ключ зажигания, и если всё работает, то процедура замены выполнена правильно, и новая подсветка будет радовать глаз. Ну, а если что-то не работает, то, скорее всего, Вы повредили провода, при установке панели на торпедо. В таком случае, разберите всё снова, и проверьте целостность проводов.

Описание и расположение индикаторов и приборов на панели

Для начала давайте ознакомимся с обозначениями и описанием значков и кнопок комбинации приборов в автомобиле ВАЗ 21140 инжектор или карбюратор. В последнее время часто владельцы ВАЗ 2107 ставят в свои авто приборки от «Четырок».

Описание значков в них будет аналогичным:

  1. Контроллер температуры антифриза в охладительной системе, также считается датчиком температуры двигателя. При оптимальной работе силового агрегата стрелка датчика не должна быть выше 90 градусов, допускаются незначительные отклонения. При завышенной температуре мотора следует диагностировать работоспособность системы охлаждения и самого двигателя. Также сам ДТОЖ может выдавать неверные значения.
  2. Тахометр. Это устройство принимает сигналы от датчика коленвала и выводит информацию о количестве оборотов двигателя на приборку.
  3. Индикатор левого поворота.
  4. Правый поворотник. Если эти два значка моргают слишком медленно или очень быстро, то нужно проверить работоспособность лампочек, а также электроцепь подключения, возможно замыкание.
  5. Одно из основных устройств на приборной панели — спидометр, с его помощью водитель определяет скорость движения. Допускается незначительная погрешность в показаниях. Если же значение слишком отличаются от действительных, то скорей всего, причина неисправности заключается в датчике скорости.
  6. Контроллер уровня бензина в баке.
  7. Лампочка резерва горючего, появляется в том случае, если объем бензина в баке составляет около 6-7 литров.
  8. Символ активации головного освещения авто, включается при включении габаритов и ближнего света.
  9. Эта лампочка на щитке приборов свидетельствует о том, что тормозная система автомобиля работает в аварийном режиме. Вероятнее всего, причина ее появления связана с недостатком рабочей жидкости в бачке.
  10. Символ включения дальнего освещения, горит синим цветом.
  11. Эта кнопка используется для сброса суточных значений пробега.
  12. Одометр — счетчик, который обозначает пробег транспортного средства. Снизу указывается суточный пробег, а сверху — общий.
  13. Символ активации световой сигнализации. Когда водитель включает аварийку, индикатор начинает гореть красным цветом и мигать.
  14. Значок Чек, его появление говорит о необходимости проверки работоспособности мотора. Причин тому может быть множество, начиная от неправильного соотношения топлива и воздуха при образовании горючей смеси и заканчивая поломкой тех или иных датчиков. Для выявления проблемы нужно обратиться к специалистам или самостоятельно протестировать двигатель посредством компьютерной диагностики.
  15. Контроллер температуры за бортом, а также времени. Используя кнопку сброса суточного пробега, поворачивая ее влево и вправо, можно перейти из одного режима температуры в другой — времени.
  16. Значок разряда АКБ, его появление, вероятнее всего, связано с тем, что автомобильный аккумулятор практически разряжен. В том случае, если индикатор горит слишком ярко или наоборот, светит слабо, скорей всего, причина кроется в работоспособности генераторного устройства. В частности, речь идет об ослаблении натяжки приводного ремешка, но также проблема может крыться и неработоспособности генератора.
  17. Этот значок свидетельствует об активации ручного тормоза, горит как на заведенном, так и не запущенном двигателе.
  18. Значок аварийного давления моторной жидкости, его появление обычно обусловлено нехваткой масла в двигателе. Если индикатор горит после запуска силового агрегата, то нужно в первую очередь проверить объем расходного материала в системе. Также причина может заключаться в некорректной работе масляного насоса.
  19. Резервный значок, если мотор инжекторный. Если речь идет о карбюраторном двигателе, то это индикатор подсоса.

Демонтаж приборной панели

Лампочки имеют свой эксплуатационный ресурс. Нередко они служат дольше обещанного производителем, но чаще сгорают намного скорее. В случае с ВАЗ-2114 последняя неприятность происходит довольно нередко. По счастью, конструкторы Волжского автозавода это осознавали, потому обеспечили возможность быстрой замены.

Для этого понадобятся лишь две отвертки – крестовидная и плоская. Вместо последней допустимо применять обычный нож.

На первом этапе разборки снимают декоративную накладку панели. В ВАЗ ее удерживают 5 шурупов. Причем винт, располагающийся вверху справа, прикрыт заглушкой. Вытащить ее нетрудно – достаточно подцепить отверткой и потянуть на себя.

Далее наступает черед рычажков, обеспечивающих управление собственно отопителем и его заслонками. При наличии магнитолы или мультимедийного центра его также придется демонтировать.

После этого накладку удастся сдвинуть на себя – шлейфы кабелей достаточно длинные, чтобы сделать это без затруднений. В результате вам откроется прямой доступ к самому приборному щитку. Он фиксируется двумя шурупами по бокам. Открутите их крестовидной отверткой.

Далее панель также выдвиньте на себя. Старайтесь не дергать – к ней подведены жгуты питающих проводов, а они легко могут оторваться в местах пайки. Их разъемы следует аккуратно расцепить, после чего рассматриваемый элемент свободно вытаскивается.

Порядок действий такой:

  • перегоревшая лампочка поворачивается на 90 градусов;
  • вытягивается на себя пальцами;
  • на ее место ставится новая – ее слегка вжимают внутрь патрона и вращают по часовой стрелке до упора.

Замена подсветки

В разборе

Чтобы качество подсветки вашей приборной панели было выше, желательно установить на место старых новые светодиоды. Они обеспечивают отменное свечение, потребляют минимум энергии, гарантируют высокий уровень считывания данных.

  • Купите комплект светодиодных ламп, предварительно рассчитав количество устройств, необходимых для каждого датчика.
  • Сняв блок, установите сопротивления и лампы в специально отведенные для этого места на ВАЗ 2114 — в патроны. Для демонтажа патронов их аккуратно выкручивают против часовой стрелки. На их место устанавливаются новые патроны, вставляются лампочки. Соблюдая полярность, расположите головки светодиодов. Их придется аккуратно сточить.
  • Подключите питание и проверьте, как работает новая подсветка.
  • Выполните обратную поэтапную сборку. Обязательно выводите проводку к плате и аккуратно закрепите на ней. Так компоненты подсветки не будут мешать в процессе обратной сборки.
  • Следите за правильностью расположения стрелок приборной панели. При попытке быстро завершить работу, они часто деформируются, перегибаются.
  • Конструкция подсветки фиксируется при помощи шурупов.
  • Питание для светодиодов соединяют с питанием лампочек, надеваются стрелки и выставляются в нулевой показатель.
  • С помощью бортового компьютера проверьте работу каждого датчика и прибора. Если идентификаторы функционируют правильно, верните приборную панель в ее изначальное состояние. То есть соберите полностью узел.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Ваз 2114 глохнет после сброса газа

Замена ручного тормоза на ваз 2107

Пропал сигнал на ваз 2110 причины

Расход бензина ваз 21099 – карбюратор. Норма потребления топлива

Как поднять перёд на ваз 2110

Кипит ваз 2114 инжектор, причины

ВАЗ 2115 расход топлива на 100 км пути, технические характеристики

Перегорает предохранитель вентилятора печки ваз 2107

Этап 1: Использование виброизолятора

На плоские области пластика наклейте виброизолятор Вибропласт М1 — это утяжелит элементы и значительно уменьшит вибрацию панели. Но чрезмерно утяжелять тоже не стоит — достаточно покрыть 50-60% от всей плоской области. В противном случае цельная конструкция серьезно прибавит в весе, однако крепления останутся прежними, а с завода они рассчитаны на более легкий вес.

Виброизолятор нужно наносить не только на элементы торпедо, но и на корпус отопителя, и на воздуховоды и т.п. Одним словом покрыть все то, что может быть источником неприятных шумов. После такой обработки, если шум и останется, то он будет намного тише и станет «глухим».

Снятие панели приборов и замена лампочек

Чтобы снять приборку, необходимо иметь крестообразную отвёртку и «ловкие руки». Замена лампочек в приборной панели ВАЗ 2114 возможна только при снятой панели.

Для этого снимается декоративная накладка магнитолы, которая связана с ней. Для этого используют отвёртку

Начинать необходимо с нижнего края, проделывать всё нужно очень осторожно, чтобы не повредить хрупкие пластмассовые детали. Когда она немного сдвинется с места, следует потянуть его немного на себя и можно освобождать верхнюю часть

Нужно отключить провод от прикуривателя;
Снимается накладка панели примерно так же как у магнитолы, с той разницей, что там ещё имеется два самореза и защёлки;
Снова необходимо отсоединить все провода, идущие к панели;
Выкручиваются четыре самореза и панель можно вынуть со своего места

Делать это необходимо осторожно и аккуратно.. Вопрос о том, как поменять лампочки на панели приборов, не относится к числу очень сложных, справиться с этим по силу даже начинающим водителям.
Необходимо найти перегоревшую лампочку и аккуратно извлечь её из гнезда

Она снимаются вместе с патроном. Для этого нужно его повернуть против часовой стрелки и вынуть наружу

Вопрос о том, как поменять лампочки на панели приборов, не относится к числу очень сложных, справиться с этим по силу даже начинающим водителям.
Необходимо найти перегоревшую лампочку и аккуратно извлечь её из гнезда. Она снимаются вместе с патроном. Для этого нужно его повернуть против часовой стрелки и вынуть наружу.

После замены перегоревшей лампы патрон устанавливается в гнездо, снова очень аккуратно. После этого панель можно ставить на своё место. Установка происходит в обратной последовательности. Чтобы не оказалось, что не работает приборная панель ВАЗ 2114, не забудьте подсоединить все снятые ранее провода и разъёмы на свои места.

Последнее время многие владельцы вазовских машин занимаются различным видом тюнинга, в том числе и модернизацией щитка приборов. Существует большое количество вариантов такой модернизации. Можно сделать белую подсветку панели приборов, произвести замену ламп светодиодами, поменять шкалы приборов. Встречаются и такие варианты, где подсвечены стрелки приборов, а также другие варианты переделок.

http://autovaz-2114.ru

И так я, продолжаю ремонт своего автомобиля. Вопрос стал в том, что я купил через интернет магазин себе маршрутный компьютер мультитроникс Х 140. В месте штатной установки его на панель должен был быть разьём для его подключения, что абсалютно облегчает задачу при его установке но разьёма не оказалось. В моей памяти всплывали картинки в которых он настойчиво находился там в разьёме для установки и эта мысль не давала мне покоя. На днях устанавливал колонки на передние двери и всё время искал этот разьём глазами и убеждался, что надо как то лезть под панель, а разбирать всю мне очень не хотелось так как был наслышан о трудоёмкости этого процесса. У меня не работала одна лампа подсветки на датчике авто прбега и в очередной раз просматривая названия роликов на хостинге ютюб в надежде найти ролик с установкой маршрутного компьютера при отсутствии разьёма, а таковых нет я, наткнулся на ролик по замене ламп на панели приборов. Просмотрев его я возрадовался простоте этого процесса и предвкушением всё же убедить себя в полном отсутствии разьёма я закупился пятью лампами на замену (так на всякий случай) и сейчас после работы приступил к раскурочиванию своего авто. И так начнём.Для начала снимаем боковые панели с лева и с права:

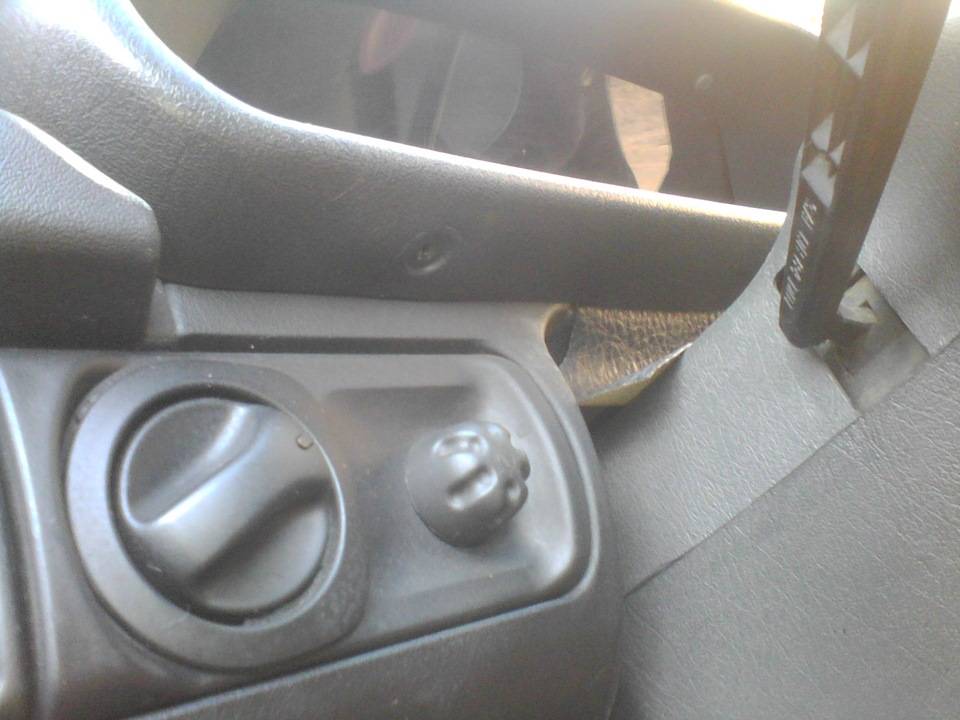

Левая панель

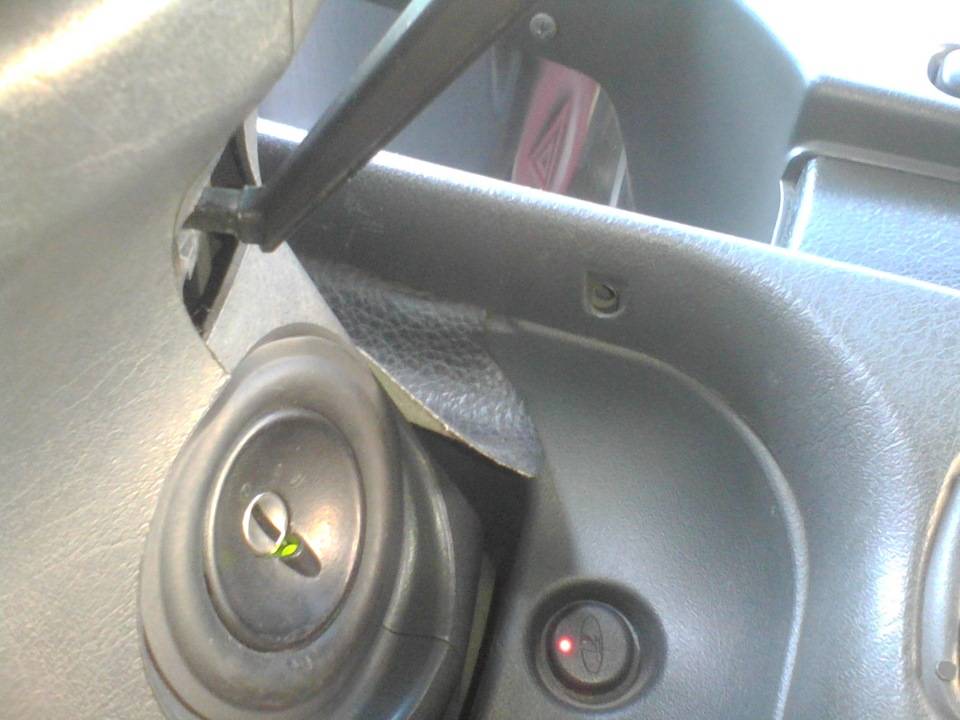

Правая панель

Затем откручиваем по самарезу держущих саму переднюю панель:

Снимаем переключатель вентилятора и ползунки регулировки с печки:

Переключатель вентирятора пришлось поддеть отвёрткой, а ползунки снялись легко хотя там есть защёлки возможно потребуется, что то плоское что бы отжать защёлку.

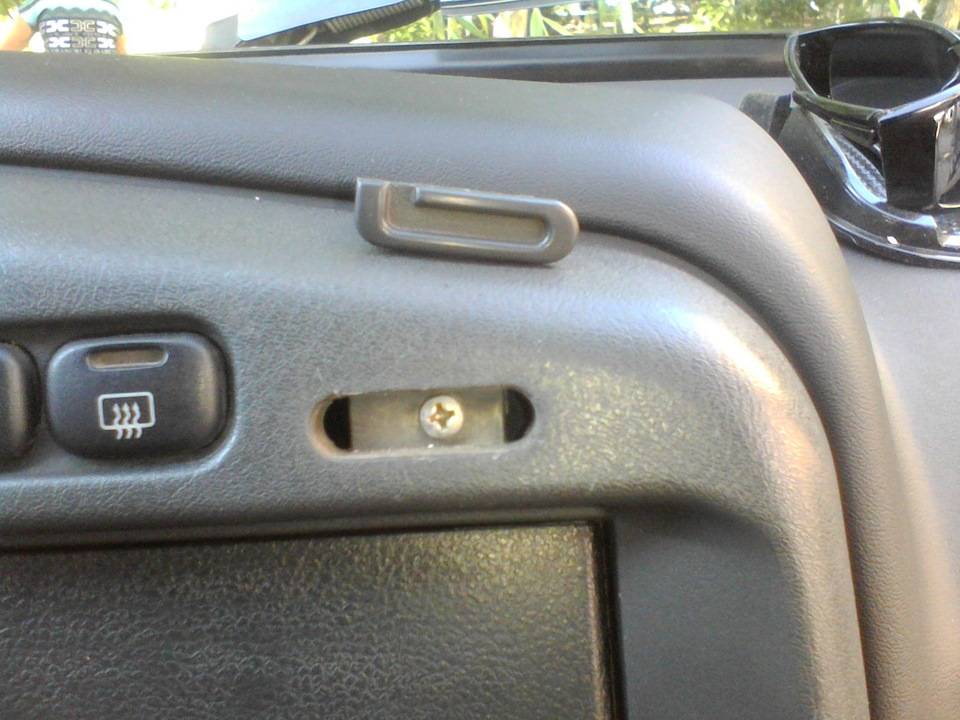

Снимаем заглушку с права на панели в виде не понятного знака. Госамарез самарез крепящий панель:

Откручиваем самарезы сверху приборной панели:

Вот они с верху

Снимаем самарезы снизу панели приборов. У меня они отсутствовали так как там уже кто то лазил. Поэтому я снял пустые отверстия:

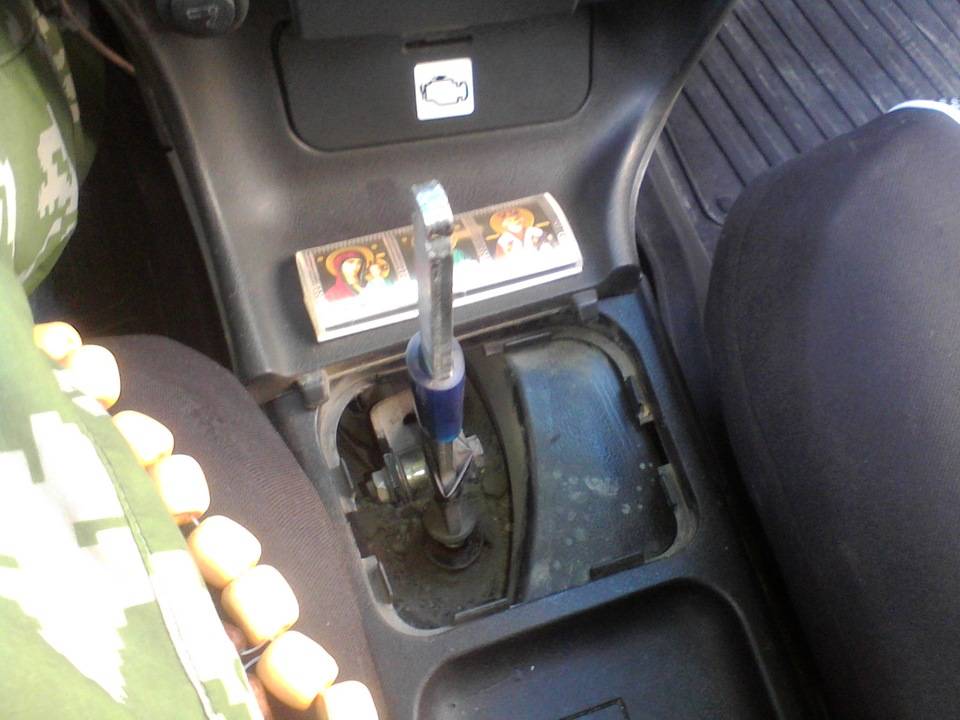

Снимаем чехол с рычага переключения передач, ставим любую передачу 2; 4 без разницы:

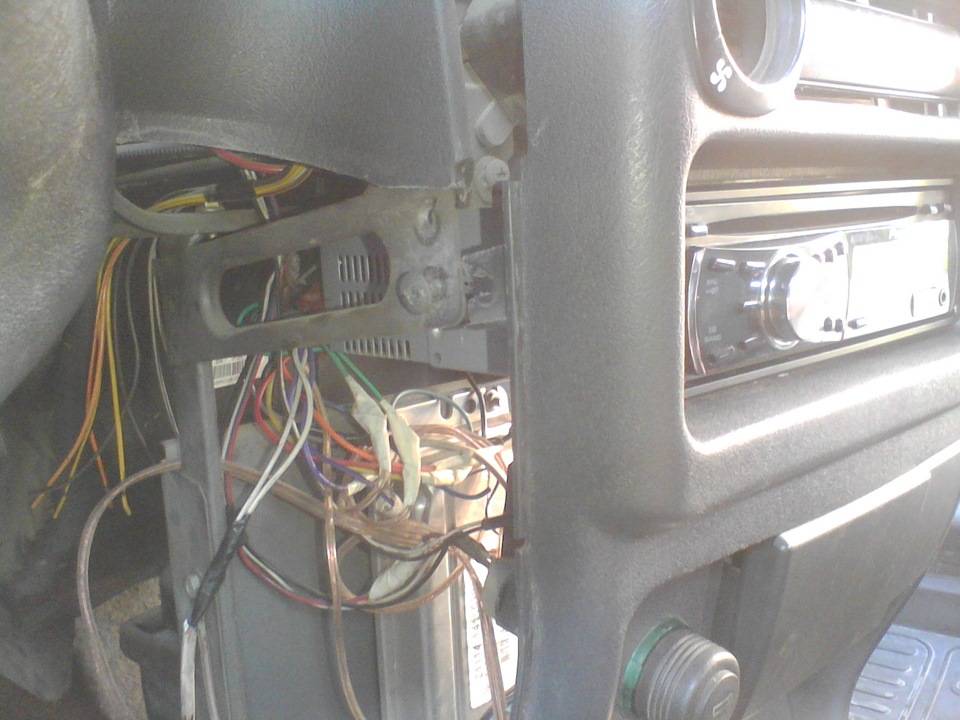

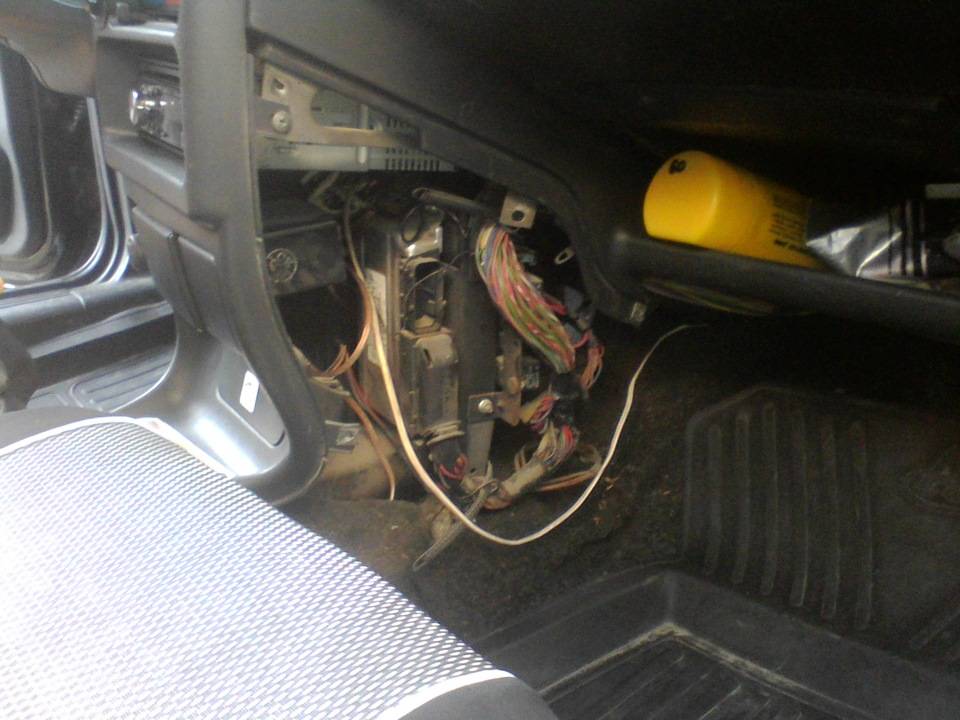

И тянем панель на себя. Выходит в натяжку но выходит достаточно, что бы добраться до приборной панели.И четь не забыл. О радость то какая я нашёл разьём для подключения маршрутного компьютера:

Счастье то какое!

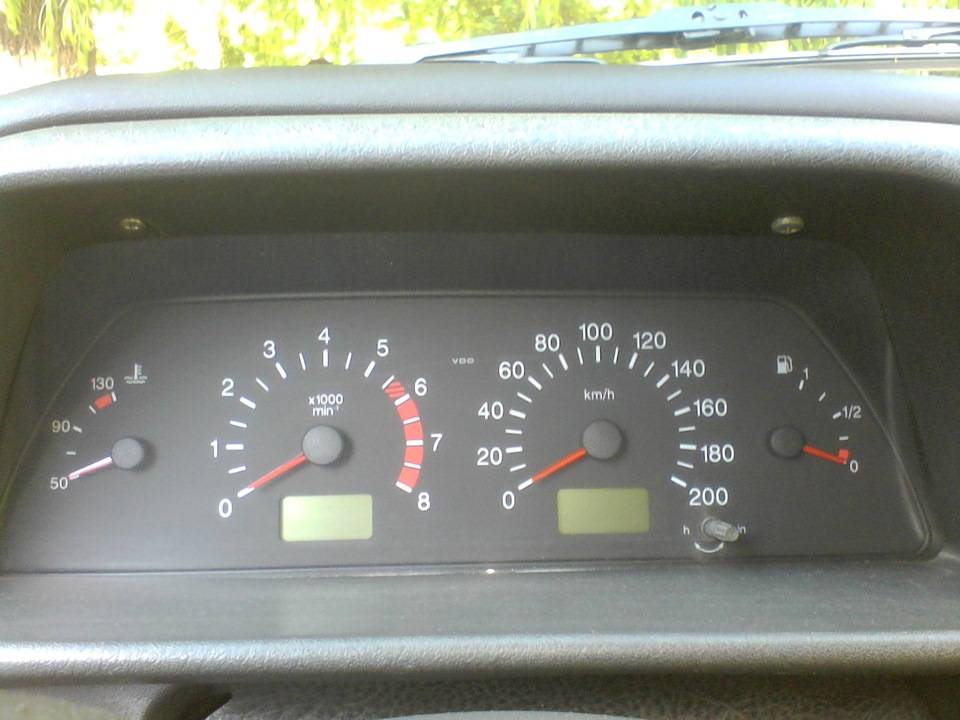

Приступаем к демантажу панели приборов. Возможно, что у вас она ещё будет крепиться на самарезы вверху у меня крепилась только на два боковых болта:

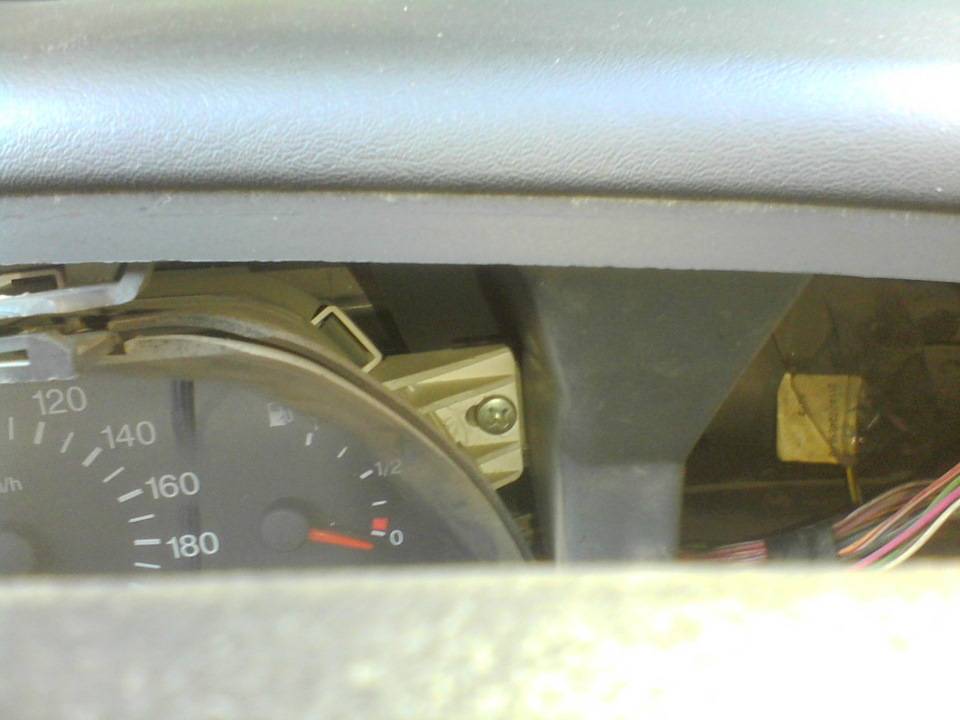

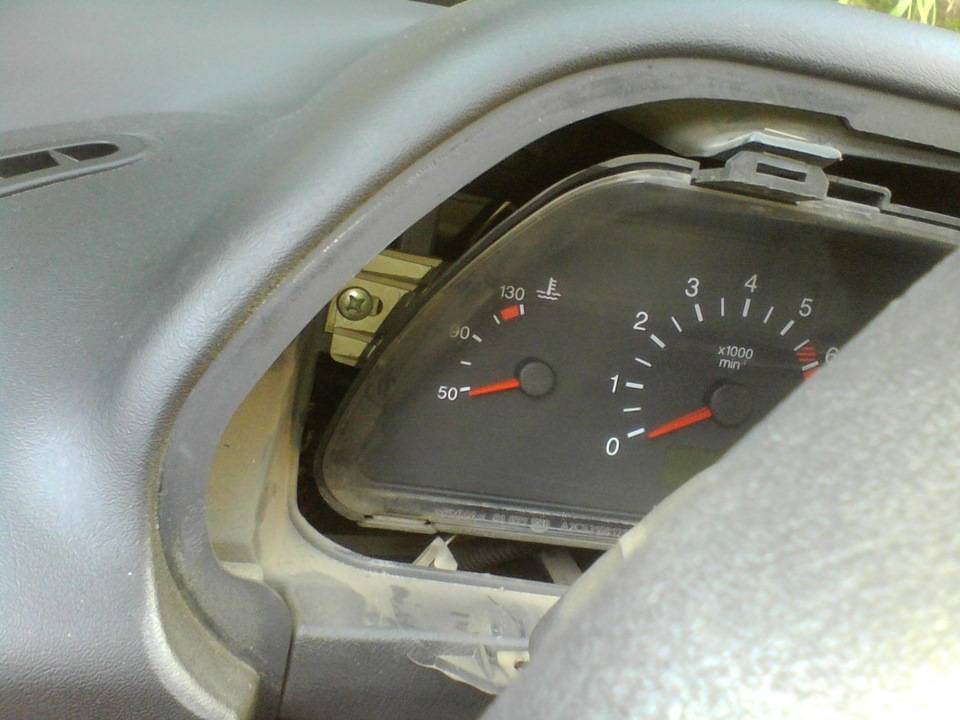

Откручиваем их и вытаскиваем панель на сколько возможно ещё удерживают ещё два разьёма которые надо снять:

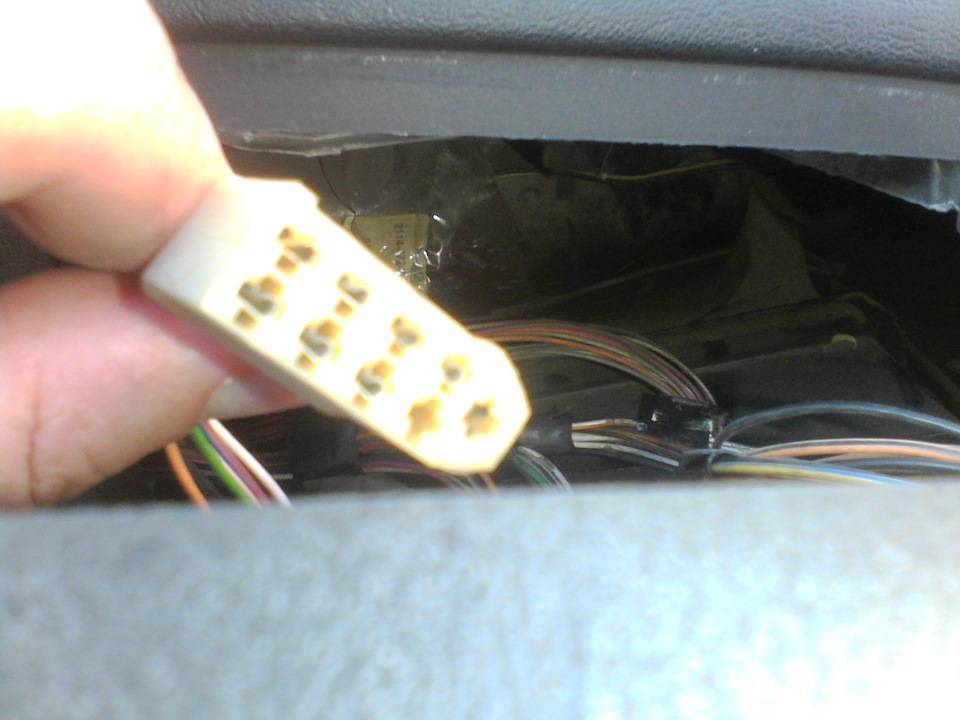

Вот они. Один белый другой красный

Перегорели дорожки блока предохранителей

В ситуации, когда приборка «моргает» и периодически полностью отключается – следует проверить состояние дорожек в блоке предохранителей. Короткое замыкание, попадание влаги и грязи в корпус блока – все это может привести к появлению пробоев на дорожках. На фото ниже представлена типичная картина неисправного блока предохранителей в «четырке». Т.к. цена новой платы блока превышает 2000-3000 рублей, гораздо выгоднее попытаться перепаять дорожки самостоятельно. Эта проблема не является критичной, поэтому при наличии навыков использования паяльника можно восстановить испорченные дорожки. Для профилактики можно обработать все контакты от окислов и грязи. Также допускается обработка контактов диэлектрической смазкой.

В случае если одна из лампочек освещения мигает – проверяйте надежность ее контакта. При езде по плохой дороге в приборке могут отойти контакты. Внедрение новых элементов освещения вместо стандартных – вмешательство в конструкцию. При неправильном монтаже новых диодных ламп могут наблюдаться проблемы с другими составляющими панели. Из перечисленных в статье проблем самая «легкая» — сгоревший предохранитель, тогда как самая нежелательная – неисправность платы и монтажного блока. В любом случае, наличие новых и б/у запчастей на «четырку» делает эту проблему незначительной.

Какие лампочки выбрать

В случае с 2114-й моделью, лампы легко вынимаются и устанавливаются, а соответственно, приобретать полный комплект, включающий в себя и патроны, не имеет смысла. Тип последнего, кстати, называется 2W2.

Номинал самой лампы – 12 вольт на 1,2 ватта. Самые дешевые – с ниткой накаливания, немного дороже стоят светодиодные. Однако последние служат в разы дольше и потребляют меньше энергии. Они же бывают разных цветов или даже полихромными, то есть могут менять оттенок. Эта способность делает оформление панели более интересным.

Какие выбирать – определять вам. Однако, когда решено для ВАЗ-2114 приобрести диодные, то покупайте их в комплекте с патронами. В старых лампы могут работать нестабильно.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
