Как работает система автоматической парковки Park Assist

Составные компоненты

Система самостоятельной автоматической парковки – это довольно сложный механизм, главный принцип работы которого помощь в правильном расположении авто на парковочной зоне.

Но не стоит забывать, что и само устройство автомобиля также является одним из составляющий системы парковки. То есть, без определённой оснащённости авто, данная система работать не будет.

Так, в машине должен быть:

  • гидроусилитель руля;
  • бортовой компьютер;
  • коробка — автомат.

Cистему в действие приводит сам водитель путём нажатия определённой кнопки на панели управления.

Детально про столбики для парковки, написано тут.

Ищем место

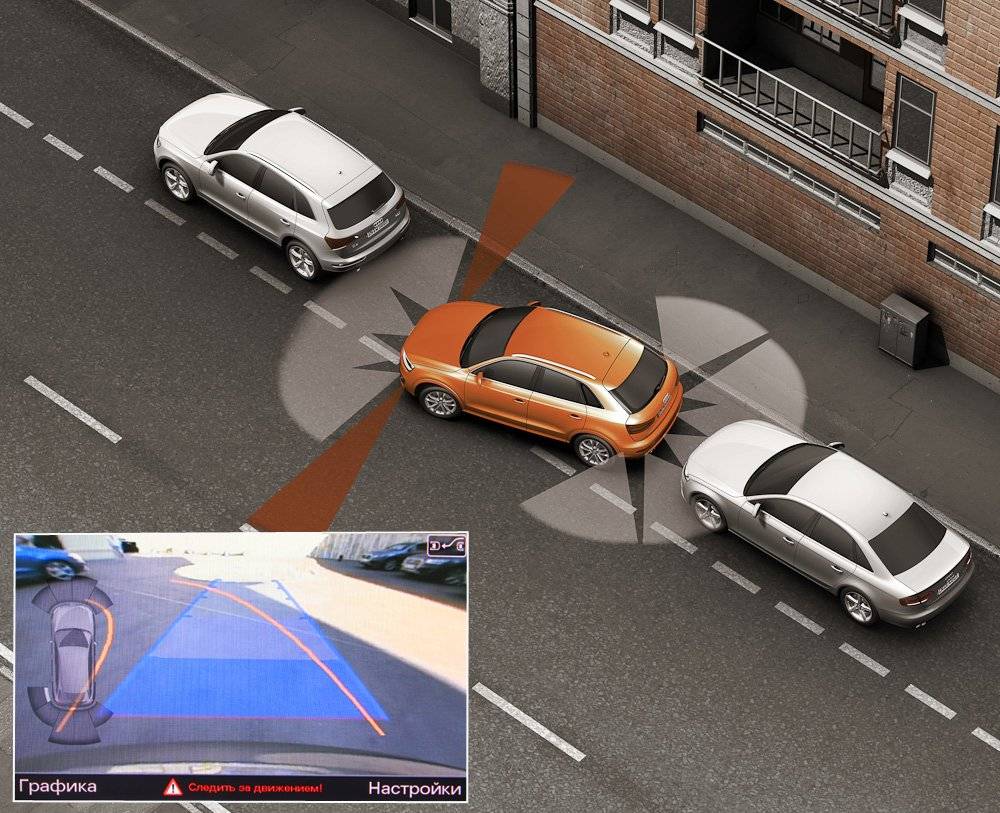

Система сама ищет подходящее место для парковки. Для этого задействованы ультразвуковые датчики. Система подбирает идеальное место, с учётом расположения автомобиля и угла поворота.

Как только места будет найдено, система даст водителю соответствующий сигнал и выведет на экран бортового компьютера всю необходимую информацию.

Процесс парковки

Сам процесс можно разделить на 2 вида:

  • парковка при участии водителя;
  • парковки без его участия.

При первом варианте, на экран бортового компьютера будут выводиться подсказки – визуальные и голосовые. С помощью этих подсказок, водитель может без труда поставить авто в выбранное системой место.

За водителя руль будет поворачиваться автоматом. Водителю, возможно, нужно будет, по необходимости, переключить передачу. Но система подскажет, в какой момент это нужно будет сделать.

Отличие систем

Прогресс не стоит на месте, и сейчас уже возможна не только автоматическая парковка автомобиля, но и автономная. Главное отличие последней системы в том, что она может осуществлять парковку автомобиля даже того, когда водитель находится снаружи.

Автономная же система и это может сделать самостоятельно.

Такая система состоит практически из тех же компонентов, что и автоматическая система самостоятельной парковки.

Это:

  • электронный блок управления;
  • входные устройства;
  • устройство исполнения команд;
  • лазерные и ультразвуковые датчики.

Обязательным является наличие пульта дистанционного управления. При этом не обязательно нужно находиться рядом с авто, но связи между ТС и пультом должна быть устойчивой.

Принцип работы

Как пользоваться системой? Чтобы её запустить автономной парковки транспортного средства, необходимо нажать соответствующую кнопку на пульте дистанционного управления.

Оно устанавливается самостоятельно или при покупке авто в салоне. Таков принцип работы системы.

Кроме того, он также самостоятельно может двигаться к месту посадки и высадки пассажира или водителя.

В это время водитель и пассажиры могут заниматься своими делами. В ходе «обследования» территории ультразвуковыми датчиками, система передаёт все необходимые данные в блок управления. Затем эти же данные поступают в системы управления автомобилем – двигателем, рулевым колесом, коробкой передач и прочее.

Детально о порядке парковки елочкой, написано тут.

Все о плоскостных парковках, смотрите здесь.

Как пользоваться активным парковочным помощником?

Итак, если у вас Mercedes Benz GLA, значит имеется и активный парковочный ассистент. Рассмотрим, как им пользоваться.

  • Как только скорость движения Мерседеса снижается до 30 км/ч и ниже, активный помощник начинает автоматически сканировать пространство с целью поиска парковочного места;
  • Поиск осуществляется с правой стороны дороги, но если в этот момент включить левый поворотник, проезжая часть будет изучаться и там;
  • Как только подходящее место найдется, водителю нужно будет подтвердить запрос на паркинг, и включить движение реверсом;

  • Активный парковочный ассистент примет на себя рулевое управление, водителю же останется лишь нажимать педали газа и тормоза. При этом, если в Мерседесе стоит АКПП, торможение также будет регулировать ассистент;
  • Максимум за 7 заходов машина заедет на выбранный участок и сообщит об успешном парковании;
  • При этом, в любой момент водитель имеет возможность скорректировать процесс или, и вовсе, аннулировать.

Это все теория, а что на практике? Как включить автоматическую парковку на Мерседес? Все просто:

  • Медленно едете вдоль обочины. Как только скорость упадет ниже 30 км/ч, активная система помощи спросит: «Включить ассистента?»;
  • Чтобы подтвердить, что вы не против, нажимаете на руле клавишу «ОК»;
  • На панели загорается буква «Р»;

  • Как только место будет найдено, возле индикатора появится стрелка;
  • Если вас устраивает это место, останавливаетесь и переводите рычаг АКПП в режим езды задним ходом;
  • Активный парковочный ассистент снова спросит вашего согласия. Жмите «Ок»;
  • Расслабьтесь и отпустите вожжи.
  • Готово.

В системе управления Мерседесом опция активного парковочного ассистента значится под номером 235. Она присутствует во всех автомобилях, выпущенных после 2012 года, начиная с С-класса. Более старые модели оснащены упрощенным ассистентом. Он умеет выполнять только параллельную парковку. Новые же тачки, из категории повышенного комфорта, успешно паркуются и перпендикулярно, а также делают выезд из места стоянки.

Плюсы и минусы

К преимуществам можно отнести:

  • значительная экономия времени и пространства;

К ним можно отнести:

Сама система не стоит дорого, но весь обслуживающий материал – пульт, датчики и прочее – вещь довольно дорогая. Именно по этой причине система не вошла в широкие массы водителей.

  • В связи с частыми изменениями в законодательстве информация порой устаревает быстрее, чем мы успеваем ее обновлять на сайте.
  • Все случаи очень индивидуальны и зависят от множества факторов. Базовая информация не гарантирует решение именно Ваших проблем.

Поэтому для вас круглосуточно работают БЕСПЛАТНЫЕ эксперты-консультанты!

  1. Задайте вопрос через форму (внизу), либо через онлайн-чат
  2. Позвоните на горячую линию:
  3. Москва и Область — +7 (499) 110-56-12
  4. Санкт-Петербург и область — +7 (812) 317-50-97
  5. Регионы — 8 (800) 222-69-48

ЗАЯВКИ И ЗВОНКИ ПРИНИМАЮТСЯ КРУГЛОСУТОЧНО и БЕЗ ВЫХОДНЫХ ДНЕЙ.

Автоматическая парковка автомобиля, например, Park Assist (Парк Ассист или Ассистент автоматической парковки) на автомобилях Фольксваген – еще одна интеллектуальная современная система, позволяющая значительно облегчить повседневную жизнь водителя в переполненных мегаполисах. Исходя из классификации, данную парковочную систему можно отнести к активным вариантам, т.к. все происходит без непосредственного участия шофера либо с минимальным вмешательством.

Наиболее распространены следующие варианты интеллектуальной автоматической парковки автомобиля:

  • на авто марки Фольксваген – Park Assist и Park Assist Vision;
  • на машинах БМВ – Remote Park Assist System;
  • на автомобилях Лексус и Тойота – Intelligent Parking Assist System;
  • для моделей Опель – Advanced Park Assist;
  • для авто Форд и Мерседес – Active Park Assist.

Разные виды автоматических систем помогают как при параллельной так и при поперечной парковке. Электроника самостоятельно рассчитывает оптимальный угол поворота колес и скорость передвижения, определяет вписывается ли машина по габаритам и т.д.

Составными частями системы являются прежде всего специальные датчики (ультразвуковые), кнопка включения, исполнительные органы и центральный процессор. Как и в пассивных аналогах парковочной системы чаще всего устанавливаются именно ультразвуковые датчики, однако их дальность действия значительно увеличена и доходит до 4-5 метров. В разных вариантах сборки количество датчиков может различаться. На самых современных автомобилях устанавливается 12 датчиков: 4 с обеих сторон (по 2), а также по 4 спереди и сзади. Данное количество признано оптимальным для точной работы.

Краткий обзор система автоматизации парковки от разных производителей

Комплексы автоматизации парковки являются универсальными и могут быть использованы как в наземных паркингах, так и в многоярусных над и подземных сооружениях. Их основным назначением является обеспечение безопасности транспортных средств, водителей, пассажиров и работников. Второй главной функцией является максимальная автоматизация процесса учета и оплаты, желательно без привлечения человеческого фактора. Кроме того, системы автоматизации платных парковок должны выполнять следующие функции:

  • Осуществлять комплексное управление всеми исполнительными устройствами и системами безопасности.
  • Осуществлять размещение транспортных средств и контролировать местонахождение постоянных и кратковременных пользователей.
  • Вести электронные журналы — всех событий (логирование), происшествий, финансов. При этом все данные должны не только сохраняться без возможности их изменения, но и дублироваться на внешних ресурсах.

Scheidt & Bachmann (Германия)

Стандартная комплектация включает въездной и выездной шлагбаумы, а также въездной терминал со считывателем магнитной карты, который может выдавать карту временного посетителя. Управление шлагбаумами автоматическое. Въездной – управляется с въездного терминала. Выездной – автоматический, с возможностью блокировки с терминала оператора. Комплект используется исключительно для легковых автомобилей и парковок со средней интенсивностью движения. Блокирующих устройств и приспособлений для предотвращения прорыва не предусмотрено.

SKIDATA (SKIDATA AG, Австрия)

Профессиональные парковочное оборудование, которое используется в местах с максимально интенсивным потоком: аэропорты, вокзалы, торговые центры, отели или стадионы. Система автоматизации парковок и стоянок SKIDATA практически полностью исключает использование оператора в процессе оплаты. В качестве парковочных билетов могут быть использованы пластиковые жетоны со штрих-кодами, пластиковые карты с магнитной полосой или электронным чипом (индивидуальные карты). Также автомобиль может заноситься память системы и допускаться на территории парковки автоматически по определению его номера или при помощи специальной метки на лобовом стекле.

Программное обеспечение имеет широкие функции финансового анализа, может вестись несколько тарификационных сеток, осуществляется контроль работоспособности удаленных устройств, ведется статистика различной информации.

«Парктайм» (КиС. Электроника, Россия)

Используются в наземных и подземных паркингах. В комплектацию входят автоматические устройства управления въездом выездом, кассовые узлы, система навигации и определения свободных мест. Финансовая часть программного обеспечения имеет гибкую систему скидок. Допускается оплата наличными или банковской картой. При выезде сравниваются номер и фотография владельца.

Parklite (FAAC, Италия)

Компания специализируется на парковочном оборудовании более 20 лет. Ее продукция (различные модели и функциональные элементы) полностью совместимо и его можно комбинировать, составляя комплектацию которые может решить практически любую поставленную задачу. В качестве парковочных билетов используются бумажные билеты со штрих кодом, магнитные и proximity карты. Оплата может быть по факту, абонементная или дебетовая. Суммы оплаты, тарифные сетки, системы скидок и штрафов легко настраиваются в программном обеспечении. Есть возможность разделить территорию парковки на отдельные зоны с различной тарификацией. Программа выполняет видео контроль въезда и выезда транспортного средства.

Установка парктроника

Однако, если мы хотим снизить затраты на установку датчиков парковки, мы можем создать их сами. Полезными будут простые инструменты, такие как отвёртка, линейка, несколько гаечных ключей, изолента. Вам также понадобится паяльник. С чего начать? Сначала определите подходящие места для установки парктоника. Указания для этих мест должны быть включены в инструкцию по эксплуатации и рекомендации производителя датчика парковки. Датчики должны быть установлены на подходящем расстоянии друг от друга и от земли.

Полезный совет! Если вы направите внешние датчики больше в стороны, их диапазон вокруг автомобиля увеличится.

Для установки парктроника на большинство моделей автомобилей вам, вероятно, потребуется снять бампер. Затем мы просверлим отверстия в бамперах и установим парктроник. Если они другого цвета, чем кузов автомобиля, мы можем перекрасить его.

Следующий этап установки парктроника: разводка проводки и установка сирены. Центральный блок, поддерживающий набор датчиков парковки, обычно устанавливается в багажнике (в углублении за обивкой). Подключите его для включения фонарей заднего хода. Блок управления также должен иметь кабели, соединяющие датчики и сирену. Мы проводим их вдоль кузова автомобиля, через технологические отверстия, в опорах или на хедлайне (который необходимо снять) — это оптимальное решение, которое позволит нам обойти проблему сверления отверстий в кузове автомобиля. Провода лучше всего прикреплять к корпусу. Сирена установлена ​​вокруг приборной панели, ориентируясь прежде всего на удобство водителя.

Система автоматической парковки

Система автоматической парковки (другое наименование — интеллектуальная система помощи при парковке, обиходное название – парковочный автопилот) относится к активным парковочным системам, т.к. обеспечивает парковку автомобиля в автоматическом или автоматизированном (автоматически выполняются отдельные функции) режиме.

Различные системы автоматической парковки помогают при выполнении параллельной парковки, перпендикулярной парковки. Больше распространены системы с параллельной парковкой. Автоматическая парковка осуществляется за счет согласованного управления углом поворота рулевого колеса и скорости движения автомобиля.

Известными интеллектуальными системами помощи при парковке являются:

  • Park Assist на автомобилях Volkswagen;
  • Park Assist Vision на автомобилях Volkswagen;
  • Intelligent Parking Assist System на автомобилях Toyota, Lexus;
  • Remote Park Assist System на автомобилях BMW;
  • Active Park Assist на автомобилях Mercedes-Benz, Ford;
  • Advanced Park Assist на автомобилях Opel.

Конструкция системы автоматической парковки включает ультразвуковые датчики, выключатель, электронный блок управления, а также исполнительные устройства систем автомобиля.

В интеллектуальной системе помощи при парковке используются ультразвуковые датчики, аналогичные пассивной парковочной системе, но имеющие большую дальность действия (до 4,5 м). Количество датчиков в зависимости от разновидности системы различается. Например в системе Park Assist последнего поколения устанавливается 12 ультразвуковых датчиков: 4 – впереди, 4 сзади и 4 по бокам автомобиля.

Включение системы осуществляется принудительно при необходимости осуществить парковку. Для этого на панели приборов (рулевом колесе) имеется специальный выключатель.

Электронный блок управления принимает сигналы от ультразвуковых датчиков и преобразует их в управляющие воздействия на исполнительные устройства, в качестве которых выступают другие системы автомобиля: курсовой устойчивости, управления двигателем, электроусилитель рулевого управления, автоматическая коробка передач. Взаимодействие с указанными системами осуществляется через соответствующие электронные блоки управления.

Необходимая для автоматической парковки информация выводится на информационный дисплей и используется водителем в процессе парковки.

Работа системы автоматической парковки

Работу системы автоматической парковки условно можно разделить на два этапа: поиск подходящего места на парковке и собственно выполнение парковки.

Поиск подходящего места на парковке производится с помощью ультразвуковых датчиков. Например, в конструкции системы Park Assist для этой цели предусмотрено четыре боковых ультразвуковых датчика — по два с каждой стороны автомобиля. При движении автомобиля вдоль ряда припаркованных машин с определенной скоростью (до 40 км/ч при параллельной парковке и до 20 км/ч при поперечной парковке) датчики фиксируют расстояние между ними, а в системе Park Assist Vision – и их положение относительно транспортного средства (параллельно или перпендикулярно).

Сигналы датчиков обрабатываются электронным блоком управления. Если расстояние для парковки достаточное, система подает сигнал водителю — выводит на информационный дисплей автомобиля соответствующую информацию. В системе Park Assist за достаточное для парковки расстояние принимается расстояние, превышающее длину автомобиля на 0,8 м, в системе Advanced Park Assist – на 1 м.

Парковка транспортного средства может осуществляться двумя способами – непосредственно водителем с помощью предлагаемых системой инструкций или автоматически без участия водителя.

Визуальные и тестовые инструкции водителю выводятся на информационный дисплей. Они касаются рекомендаций по повороту рулевого колеса на определенный угол и направлению движения. Такой способ автоматизированной парковки используется в системе Advanced Park Assist.

Автоматическая парковка производится путем упорядоченного воздействия на исполнительные механизмы систем автомобиля:

  • электродвигатель электрического усилителя рулевого управления;
  • насос обратной подачи и клапаны тормозных механизмов системы курсовой устойчивости;
  • электродвигатель дроссельной заслонки системы управления двигателем;
  • электромагнитные клапаны автоматической коробки передач.

С целью безопасности движения работу системы всегда можно перевести из автоматического режима в ручной режим. В последних конструкциях системы автоматическая парковка может производиться при нахождении водителя как в автомобиле, так и за его пределами – с ключа.

Этапы работы системы park assist

Автоматическая парковка автомобиля делится на два этапа:

1) Поиск места

Аналитика окружающего пространства является немаловажным фактором в работе, потому что маневры движения могут производиться и без участия водителя. Он удобно устраивается на водительском месте, в то время как система определяет место для маневра путем просвечивания окружающего пространства ультразвуковыми датчиками. Эти датчики используются для продольной парковки (до 40 км/ч) и поперечной (до 20 км/ч). При этом этап продольной и поперечной парковки избирается поочередно: то есть датчики считали поперечное и продольное положение, система дала добро и произошло смещение на определенное расстояние, затем снова происходит считывание и так далее.

2) Непосредственно парковка

Затем автоматическая парковка выбирает именно то доступное место, которое на 0,8 метра длиннее кузова автомобиля. Показатель в тексте указан усредненный и каждый производитель выбирает его на свое усмотрение. И автомобиль предоставляет водителю шанс или самостоятельно ставить транспортное средство на выбранное системой место, или возложить все на электронику.

ассистент парковки skoda

Volkswagen упрощает процесс парковки

  • Система помощи Park Assist была представлена в 2006 году
  • Третье поколение системы обеспечивает автономный процесс парковки
  • Park Assist доступен в России на моделях Tiguan и Teramont

Двенадцать лет назад Volkswagen стал первым в мире автопроизводителем, представившим ассистент парковки с функцией контроля рулевого управления. Системы последующих поколений постепенно учились парковаться в более тесных пространствах как параллельно, так и перпендикулярно проезжей части, а также самостоятельно тормозить в экстренных ситуациях. Инновационная система контролирует работу рулевого управления и обеспечивает оптимальные маневры автомобиля во время парковки. Для этого Park Assist сканирует свободное пространство, определяет исходную позицию и полностью берет на себя рулевое управление — водителю остается лишь нажимать педали газа и тормоза.

Впервые система контроля дистанции со звуковым сигналом была использована в Volkswagen Golf Mk 4 в 1997 году. В первой версии системы использовалось четыре ультразвуковых датчика в заднем бампере, которые контролировали дистанцию от стоящего позади автомобиля. Спустя всего четыре года появилось ее существенное обновление — версия 2.0, в которой вместо двухэтапных парковочных маневров были реализованы многоэтапные. Более того, исходное требование к размеру парковочного пространства «длина автомобиля плюс 1.4 метра» значительно снизилось до «длина автомобиля плюс 90 см».

Еще через два года система обзавелась функцией перпендикулярной парковки. Использование гораздо более сложных алгоритмов позволило задействовать в общей сложности двенадцать ультразвуковых датчиков для сканирования окружающего пространства и более точного расчета траектории маневров. А в 2006 году на модели Volkswagen Touran впервые был представлен ассистент парковки с функцией контроля рулевого управления Park Assist.

В 2010 году компания Volkswagen представила оптическую систему парковки (OPS). Она отображала дистанцию до препятствий впереди и позади автомобиля в виде полос на дисплее. Всего через два года на модели Golf была впервые использована оптическая система кругового обзора, способная реагировать на препятствия вокруг автомобиля.

В 2020 году было представлено третье поколение системы Park Assist. Она стала полноценным парковочным автопилотом, и в ней впервые появилась функция экстренного торможения, которая практически исключает вероятность столкновений в процессе парковки либо минимизирует их последствия. Теперь Park Assist требуется всего 80 см дополнительного пространства, и она может припарковать автомобиль на очень ограниченной площади. Кроме того, система способна выполнять перпендикулярную парковку даже при движении передним ходом. В России система Park Assist 3.0 доступна для моделей Volkswagen Tiguan и Volkswagen Teramont.

Сегодня Park Assist — одна из множества систем помощи водителю при парковке, которыми оснащаются автомобили Volkswagen. Среди других технологий: cистема кругового обзора Area View, ассистент выезда с парковки Rear Traffic Alert, система контроля слепых зон Blind Spot Monitor и ассистент маневрирования с прицепом Trailer Assist.

Эволюция систем помощи при парковке:

1997 — первая система контроля дистанции при парковке с четырьмя ультразвуковыми датчиками в заднем бампере

2005 — парковочный ассистент с датчиками спереди и сзади

2006 — первый в мире парковочный автопилот с контролем рулевого управления (Park Assist)

2010 — оптическая система парковки Optical Parking System (OPS)

2010 — Park Assist 2.0

2012 — система OPS с круговым обзором

2012 — Park Assist 2.0 с поддержкой перпендикулярной парковки

2015 — парковочный автопилот Park Assist 3.0

Принцип работы интеллектуальных систем парковки

В стандартную систему автоматической парковки входят:

  • блок управления системой парковки;
  • датчики (чаще ультразвуковые);
  • кнопки управления включением — выключением системы;
  • исполнительные устройства систем управления рулевым механизмом, АКПП и др.

Последовательность действия при использовании интеллектуального ассистента парковки:

  1. Решение об активации помощи при парковке принимает непосредственно водитель. Он нажимает специальную кнопку или рычажок, расположенный на мультируле, приборной панели, щитке, сенсорной панели.
  1. С момента активации интеллектуального режима блок управления системы подключает все узлы, датчики, задействованные в работе.
  1. Основные датчики обычно ультразвукового типа (аналогичные установленным в парктрониках). Первоначально они анализируют обстановку в ближайшем окружении автомобиля. Радиус «зрения» этих датчиков выше, чем парковочных. Обычно он составляет около 4 – 5 метров. Ультразвуковое излучение и чувствительность таких сенсоров на порядок выше.
  1. После получения информации с датчиков интеллектуальная система составляет плоскостную и объемную графическую модель расположения автомобиля относительно других объектов. Нельзя устанавливать систему автоматизированной парковки от одной модели на другой авто. Для корректной парковки в автоматическом режиме необходимо 100-процентное соответствие расположения осей, геометрических размеров кузова, мест установки датчиков, коэффициента передачи рулевого угла смещения и других многочисленных факторов.
  1. После анализа показаний всех датчиков блок управления переходит в режим «автопилот». В этом режиме задействованы многие устройства и узлы автомобиля:
  • блок управления системы курсовой устойчивости, АБС;
  • автоматическая коробка переключения передач;
  • блок управления двигателем;
  • блок управления кузовом;
  • электро- или гидроусилитель руля и др.
  1. Интеллектуальный ассистент парковки сообщает на дисплей или смартфон в режиме дистанционной парковки информацию о текущем состоянии процесса для водителя, который может предпринять экстренные меры в случае отклонения от нормального хода процесса (появления препятствий, детей, быстродвижущихся объектов и др.).

Видео — автоматическая парковка VW Golf 6 Variant:

Выполнение парковки можно разделить на два основных этапа:

  • выбор и определение места парковки;
  • автоматическое маневрирование.

Для оценки ситуации парковки на этапе определения места обычно предусмотрены датчики дальнего радиуса действия. Маневрирование при перпендикулярной парковке производится на скорости не более 20 километров в час.

Автомобиль при этом посылает сигналы от бокового датчика для поиска «дыры» на парковочной стоянке. Одновременно блок управления анализирует расстояние между объектами на стоянке, которое необходимо для безопасного маневрирования.

При параллельной парковке предельная скорость движения может достигать 40 км/ч. Системы управления автоматизированной парковкой различных марок автомобилей имеют свои особенности.

Например, Фольксваген оценивает в качестве предполагаемой «ниши», как достаточное, если оно превышает длину на 1 метр большее, чем длина кузова автомобиля. Опелевский  ассистент парковки может «втиснуть» автомобиль при параметре 80 сантиметров плюс длина кузова. С этой точки зрения для городских условий эксплуатации машины лучше приобретать Opel.

Некоторые системы автоматизированной парковки имеют режим «подсказки». В этом случае не дисплей выводятся указатели, в какую сторону следует вращать руль, в какой момент останавливаться. Такой режим часто используют неопытные водители, желающие освоить сложный маневр, чтобы затем его использовать на автомобилях, не оборудованных интеллектуальной системой.

Полностью автоматический режим часто применяют опытные водители в условиях:

  • утомления, болезненного состояния;
  • ограниченной видимости;
  • плохой погоды.

Камера заднего вида

Камера заднего вида — это видеокамера, установленная в задней части автомобиля, которая передает сигнал на дисплей перед водителем. Камера не позволяет оценить расстояние до препятствия, зато она показывает «картинку».

Информация с камеры может выводиться как на дополнительный дисплей (размещенный на передней панели или на салонном зеркале заднего вида), так и на дисплей магнитолы.

Существуют различные варианты камер заднего вида:

  • Со статичными линиями разметки. На экране отображаются линии, показывающие, как поедет автомобиль при прямолинейном движении задним ходом.
  • С динамическими линиями разметки. При повороте руля автомобиля линии разметки на экране изгибаются в соответствующую сторону. Это позволяет точно определить, впишется ли автомобиль при движении в ограниченном пространстве.
  • Со встроенным омывателем. При использовании камер на хэтчбеках, универсалах и кроссоверах камера очень быстро покрывается грязью. Встроенный омыватель позволяет очистить объектив камеры, не выходя из салона автомобиля.
  • Беспроводные камеры. Отличаются только способом установки. В данном случае не нужно протягивать провод между камерой и дисплеем, картинка передается «по воздуху».

Проблемы, которые решает камера заднего вида:

  • Быстрая парковка задним ходом рядом с любыми препятствиями. Хорошая камера позволяет заметить в том числе открытые канализационные люки и вертикальные трубы.
  • Широкий угол обзора и смещение точки обзора в заднюю часть автомобиля. Камера позволяет видеть в том числе и объекты, которые в зеркала заднего вида заметить невозможно. Дело в том, что на экране отображаются в том числе объекты, расположенные сзади сбоку. Например, при выезде с перпендикулярного парковочного места можно в том числе видеть автомобили, приближающиеся слева и справа.
  • Комфортное движение задним ходом на грунтовых дорогах, а также в траве. В отличие от парктроника камера позволяет видеть препятствие. Водитель всегда может оценить обстановку и принять решение, ехать или нет. Например, мягкую траву можно примять бампером, а вот в небольшие кусты заезжать не стоит.

Недостатки, которые могут возникнуть при использовании камеры заднего вида:

  • Невозможность определения расстояния до объекта. Данную проблему можно выявить, например, при парковке задним ходом около однотонной (белой) стены. Весь экран в этом случае будет однотонным и это не позволит нормально ориентироваться.
  • Загрязнение камеры. В отличие от парктроника, камера не будет работать при загрязнении. Если конструкция не предусматривает омыватель, придется протирать камеру тряпкой.

Парковка с использованием камеры заднего вида. При наличии камеры заднего вида удобнее ставить автомобиль на стоянку передом. Выезжать задним ходом с перпендикулярного парковочного места в данном случае проще, так как камера обеспечивает широкий угол обзора.

Это особенно актуально при перпендикулярной парковке на улицах с оживленным движением. Камера заднего вида располагается в 10-20 сантиметрах от края заднего бампера. Водитель сидит в 100-150 см от края переднего бампера. При выезде с перпендикулярной парковки передом помеху можно заметить лишь после того, как перед автомобиля «высунется» на дорогу примерно на метр. При движении задним ходом камера позволяет оценить обстановку раньше.

Выбор камеры заднего вида. В отличие от парктроников, которые устанавливаются только в бампер автомобиля, камеры заднего вида имеют несколько вариантов установки:

  • Врезка в задний бампер.
  • Камера, встроенная в рамку заднего номера.
  • Установка небольшой внешней камеры на саморезах.
  • Установка в плафон освещения заднего номера.
  • Установка в ручку открывания багажника.
  • Установка в эмблему марки автомобиля.

Первые 3 варианта являются универсальными, последние 3 требуют поиска камеры, подходящей к автомобилю конкретной модели. При выборе камеры рекомендую в первую очередь посмотреть вариант установки, который предлагает автопроизводитель. Обычно именно он обеспечивает самую удобную установку и лучший обзор.

Стоимость установки оригинальной камеры на заводе начинается примерно от 10 000 рублей. Установка камеры и монитора в сервисе стоит от 7 000 рублей. При самостоятельном заказе и установке можно уложиться в 2 000 — 3 000 рублей.

Как работает система автоматической парковки

Для полноценной работы системы машина должна быть оборудована дополнительными системами и устройствами, а именно:

  • Система управления двигателем;
  • Электромеханический усилитель рулевого управления (ЭМУР);

Просто купить и установить это устройство нельзя, потому как оно не будет работать. Для его работы необходима целая связка элементов и блоков, а также исполнительные механизмы. Система работает на небольшой скорости. Возле стоящих машин система ищет свободное место для парковки.

Величина парковочного места отличается в зависимости от . В среднем, это значение равно 80 см. – 1 метр. Когда появляется свободное место, система сигнализирует водителю, что здесь можно припарковаться. Когда система запущена, она берет управление машиной полностью на себя. Ориентируясь по сигналам и показателям приборов, система паркует машину на свободное место.

Система автоматической парковки

– это не просто новая фишка автопроизводителей, а необходимая система. Такой подход к парковке нужно рассматривать как еще один шаг к безопасности на дорогах, во дворах и на стоянках. Также эта система призвана к тому, чтобы обеспечить порядок на парковочных местах.

Такое устройство помогает реализовать довольно сложный механизм автопарковки. Приблизительно на этой же технологии построен автомобиль, который может ездить без водителя.

Если верить статистике, только 5% своей жизни автомобиль ездит. Все остальное время он остается на парковке. Большие города столкнулись с нехваткой мест для парковки. Это особенно актуально в местах больших человеческих скоплений типа торговых центров. Робототехника предложила решение в виде автоматизированных паркинговых систем, эффективно задействующих пространство для парковки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
