Смазочная система дизельного мотора

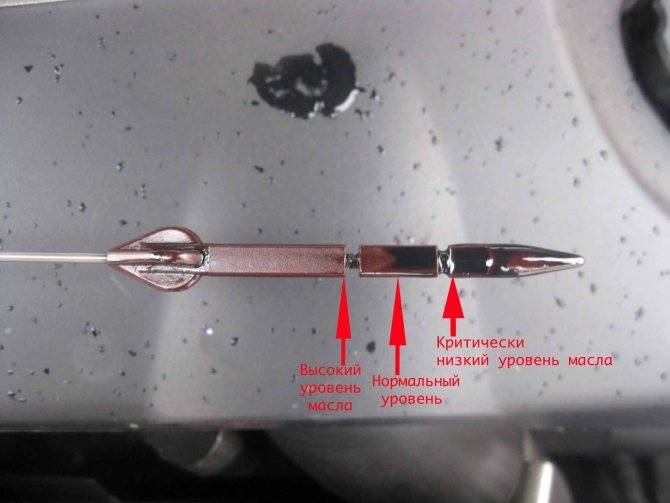

Уровень масла в системе

Ни в коем случае нельзя позволять маслу превышать определенный заданный уровень в поддоне картера, ведь это может привести к различным неисправностям и поломкам, в частности выходу из строя накачивающего агрегата. Для этого предусмотрен отдельный элемент, именуемый масляным щупом.

На нем имеется две отметки, одна отвечает за минимум масла в поддоне, другая за допустимый максимум, который позволяет содержать система. Естественно, оптимальным считается промежуточный показатель. Если же масляная жидкость находится на нижней отметке, детали смазываются недостаточно, если на верхней, система быстро загрязняется, а расход жидкостей, в том числе топлива, увеличивается.

Типичные неисправности системы смазки дизельного ДВС

Самая распространенная проблема в работе смазывающей системы двигателя – падение давление масла.

Причин такой ситуации много – от износа масляного насоса и закупорки маслопроводящих каналов до ошибочно выбранного масла. Водитель может узнать о проблеме по соответствующему значку на приборной панели.

Другая частая ситуация – когда уровень масла в двигателе падает. В результате такого явления, как масляное голодание, двигатель преждевременного выходит из строя, и его ресурс значительно сокращается.

Если дизельный двигатель перегрелся в процессе работы или в масляную систему попало топливо или антифриз, моторное масло разжижается и теряет свою смазочную эффективность. Результат схож с последствиями масляного голодания.

Чтобы продлить жизнь своему дизельному двигателю:

О том, как устроена система подачи топлива дизельного двигателя, мы писали здесь.

Клапаны Delphi для своего дизельного двигателя вы найдете в нашем каталоге

ПЕРЕЙТИ В КАТАЛОГ

Уровень масла в системе

Ни в коем случае нельзя позволять маслу превышать определенный заданный уровень в поддоне картера, ведь это может привести к различным неисправностям и поломкам, в частности выходу из строя накачивающего агрегата. Для этого предусмотрен отдельный элемент, именуемый масляным щупом.

На нем имеется две отметки, одна отвечает за минимум масла в поддоне, другая за допустимый максимум, который позволяет содержать система. Естественно, оптимальным считается промежуточный показатель. Если же масляная жидкость находится на нижней отметке, детали смазываются недостаточно, если на верхней, система быстро загрязняется, а расход жидкостей, в том числе топлива, увеличивается.

Неисправности системы смазки двигателей ВАЗ

Для начала рассмотрим неисправности системы смазки автомобилей производства ВАЗ (2106, 2107, 2108, 2110 и т. д.).

Одной из самых частых проблем на данных авто является несоответствие давления в системе – оно может быть завышено или занижено.

Высокое давление может быть из-за:

• Заклинившего редукционного клапана насоса в закрытом положении, в итоге этот клапан не сбрасывает излишнее давление. Одним из признаков этой неисправности является появление течи масла в районе коленвала – высокое давление приводит к продавливанию сальника коленвала и масло выходит наружу;
• Использования масла, не соответствующего по вязкости. Сильно вязкое масло будет значительно медленнее проходить по каналам, и масляный насос будет создавать избыточное давление;
• Засорения продуктами износа масляных каналов, из-за чего их пропускная способность значительно снизится и будет возникать избыточное давление.

Такая неисправность, как сниженное давление, вплоть до полного отсутствия его в системе, встречается значительно чаще.

Причиной низкого давления может быть малый уровень масла, из-за чего насос попросту не может создать необходимое давление.

Виной также может стать и редукционный клапан. Его сильный износ или заклинивание в открытом положении приведет к недостаточному давлению в системе.

Низкое давление может и сигнализировать о значительном износе элементов двигателя (шеек и подшипников коленчатого и распределительного валов) или самой системы смазки (шестеренчатая пара масляного насоса).

Проблемы могут возникнуть и из-за сильно засоренной сетки маслоприемника или повреждения корпуса насоса.

Еще одной причиной низкого давления, сопровождающегося повышением уровня рабочей жидкости в поддоне является пробой прокладки ГБЦ. И хоть эта неисправность не относится к смазке, но повлиять на ее работу она может.

При появлении проблем в работе масляной системы лучше сразу же найти причину и устранить ее.

Как указано выше, зачастую причиной неисправности является нарушение работы масляного насоса, на него и в первую очередь нужно обратить внимание

Поскольку доступ к насосу производится через поддон, то можно сразу оценить и состояние маслоприемника.

Сам насос снимается с авто, оценивается его состояние, а также состояние приводной шестерни, расположенной на коленчатом валу. При обнаружении сильного износа или повреждения он заменяется.

Сложнее устранить неисправность, если засорены каналы. Прочистить их порой бывает очень сложно. Для этого применяются как химические средства, так и механическая чистка.

А вот если причиной неправильной работы является сильный износ элементов двигателя, то устранить ее получится только капитальным ремонтом силовой установки.

КамАЗ-740.

У двигателя данного автомобиля смазка конструктивно сложнее и включает радиатор охлаждения. Поэтому помимо вышеописанных неисправностей системы смазки добавляется еще одна – подтекание масла на трубопроводах или в местах их соединения.

Если утечка масла происходит из-за повреждения трубопровода его следует сразу же заменить.

Утечка же в местах соединения зачастую устраняется обычной подтяжкой гайки штуцера.

Установка Д-240.

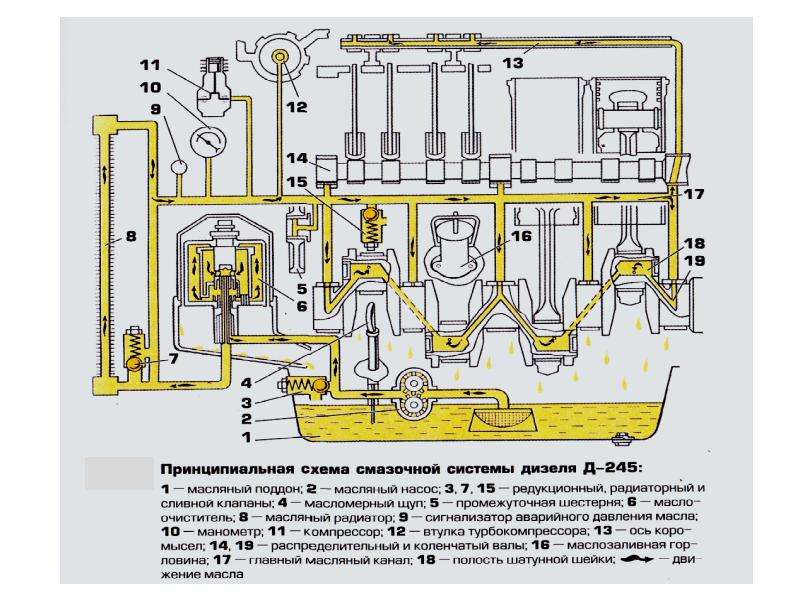

На этом двигателе, применяемом на грузовых автомобилях ЗИЛ, а также тракторах МТЗ-80/82 старых моделей особенностью системы смазки является наличие центробежного фильтра очистки масла – центрифуги. Она также присутствует и системе смазки КамАЗ.

Причиной повышенного или пониженного давления в системе у этих двигателей может стать именно она.

Засорение сопел центрифуги, через которые выходит масло, может стать причиной повышенного давления. А сильный налет на стенках приводит к заклиниванию ротора центрифуги – масло не очищается, а просто вытекает с сопел и сразу возвращается в систему – это приводит к снижению давления.

Не стоит забывать и о механических неисправностях центрифуги – они могут привести к нарушению работы системы смазки.

Двигатели ЗМЗ.

У двигателей производства ЗМЗ, которые устанавливаются на «Волги», «Газели» и ГАЗ-53 неисправности идентичны вышеописанным.

Система вентиляции картера двигателя с клапаном EGR, устройство, принцип работы, проверка, чистка

Масляная система двигателя камаз

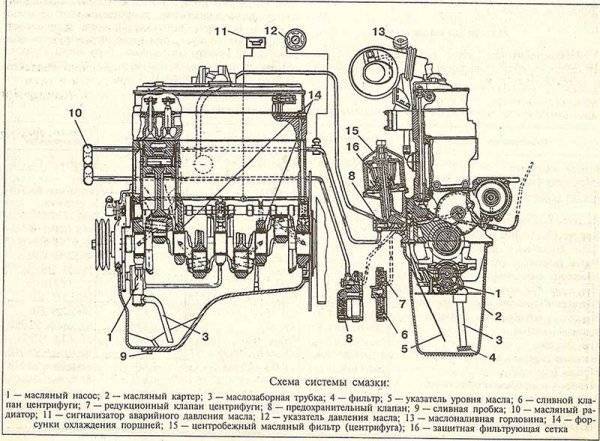

Смазочная система двигателя КАМАЗ-740 1. Изучите по плакату и на двигателе компоновку и работу смазочной системы. По плакату изучите схему смазывания двигателя.

2. Система смазки (рис. 2.25) двигателя смешанная, с мокрым картером. Масло под давлением подается к коренным и шатунным подшипникам коленчатого вала, к подшипникам распределительного вала, втулкам коромысел, топливному насосу высокого давления, компрессору. Предусмотрена пульсирующая подача масла к сферическим опорам штанг и толкателей.

Из поддона 14 масло через маслоприемник засасывается в секции 9 и 10 масляного насоса. Через канал в правой стенке блока цилиндров масло из секции 9 поступает в корпус полнопоточного фильтра 7, где оно очищается, проходя через два фильтрующих элемента. Из фильтра масло поступает в главную масляную магистраль 6, расположенную в правой стенке картера блока цилиндров. Из главной масляной магистрали масло по каналам в перегородках блока цилиндров поступает к коренным подшипникам коленчатого вала, подшипникам распределительного вала, втулкам коромысел и по каналу в штангах клапанов к толкателям. К шатунным подшипникам коленчатого вала масло подается по каналам в коленчатом валу от ближайшей коренной шейки. Масло, снимаемое со стенок цилиндра маслосъемным кольцом, через отверстия в канавке кольца отводится внутрь поршня и смазывает опоры поршневого пальца в бобышках поршня и в верхней головке шатуна.

Из канала в задней стенке блока цилиндров масло поступает по трубке для смазки подшипников компрессора 19. Из канала в передней стенке блока цилиндров производится отбор масла для

смазки подшипников топливного насоса 18 высокого давления. Из главной масляной магистрали масло под давлением подается к термосиловому датчику 16, который расположен в переднем тор-це блока цилиндров и управляет работой гидромуфты 15 привода вентилятора в зависимости от температуры охлаждающей жидкости в системе охлаждения двигателя. Остальные детали и узлы двигателя смазываются разбрызгиванием и масляным туманом.

Масло из радиаторной секции 10 поступает к фильтру 1 центробежной очистки, затем в радиатор 12, а из него сливается в поддон 14. При закрытии крана 2 масло из центрифуги сливается в поддон двигателя через сливной клапан 4.

Предохранительный клапан 12, встроенный в корпус радиаторной секции, отрегулирован на давление 8.8,5 кгс/см и перепускает масло из нагнетающей во всасывающую полость.

Предохранительный клапан 9, встроенный одновременно в корпус 6 радиаторной и корпус 2 нагнетающей секций, отрегулирован на давление 8.8,5 кгс/см и также перепускает масло из нагнетающей во всасывающую полость.

Масляный насос крепится к передней перегородке нижней плоскости блока цилиндров и приводится во вращение от шестерни коленчатого вала.

Поддон картера прикреплен к блоку цилиндров болтами с пружинными шайбами. Между поддоном и блоком установлена резинопробковая прокладка толщиной 2,5 мм, обеспечивающая герметичность соединения. Масло заливается через горловину, установленную в задней части блока с правой стороны. Количество масла в поддоне замеряется указателем уровня масла, на стержне которого нанесены метки «В» и «Н».

Полнопоточный фильтр (рис. 2.27) очистки масла прикреплен тремя болтами к правой стенке блока цилиндров.

При увеличении сопротивления фильтра (при низкой температуре масла или засорении фильтрующих элементов) масло поступает в главную магистраль, минуя фильтрующие элементы, через перепускной клапан. Клапан открывается, когда разность давлений до и после фильтрующих элементов достигает 2,5.3 кгс/см2.

Нагнетаемое радиаторной секцией масло по каналу в корпусе 6 подается к соплу в оси 9 ротора. Ротор 8 приводится во вращение турбиной, на лопатки которой воздействует масло, поступающее под давлением из сопла. Турбина расположена в расточке нижней части ротора.

Ротор вращается на упорном подшипнике, который устанавливается между упорной шайбой и распорной втулкой ротора, и закрепляется гайками. При выбросе масла из сопла оси 9 на лопатки турбины ротор приподнимается вверх и прижимает подшипник к упорной шайбе.

Колпак 5 ротора фиксируется штифтом в верхней части ротора и закрепляется гайкой 4. В выточке диска ротора установлено резиновое кольцо, уплотняющее колпак ротора.

Колпак 3 фильтра уплотняется в корпусе прокладкой и закрепляется на оси 9 гайкой 1. При снятии колпака 3 пластина 7 отжимается прижимами, при этом пальцы входят в отверстия диска ротора. Тем самым происходит стопорение ротора, что облегчает демонтаж колпака ротора для его очистки.

Смазочные системы с мокрым картером

Наиболее широко распространены системы с мокрым картером, поскольку их конструкция наиболее проста. Типичная схема смазочной системы с мокрым картером представлена на рисунке. Она состоит из масляного поддона 11, масляного насоса 16 с маслоприемником 13 и редукционным клапаном 17, масляных фильтров грубой 5 и тонкой 1 очистки, маслопроводов 7 и 14, масляного радиатора (или теплообменника) 19 с краном включения 18 и клапаном 15 подачи масла к радиатору, указателей давления 6 и уровня 12 масла, а также маслоналивной горловины 2.

При работе двигателя масло из поддона через сетку маслоприемника засасывается насосом 16 и через фильтр 5 грубой очистки нагнетается в маслопровод 7, расположенный в блоке цилиндров. Оттуда оно по каналам в перегородках блока поступает к коренным подшипникам 10 коленчатого вала, смазывает их и далее по каналам в шейках и щеках вала подается к шатунным подшипникам 9. Излишек масла выдавливается через зазоры из этих подшипников и при их вращении разбрызгивается в виде масляного тумана, смазывая стенки цилиндров, поршневые пальцы и другие детали двигателя. Из маслопровода 7 масло также подается к подшипникам 8 распределительного вала, распределительным шестерням 20 и полым осям 3 коромысел клапанов. Часть масла (8…20 %) поступает в фильтр тонкой очистки, очищается там от мельчайших примесей и сливается обратно в поддон. Кроме подачи масла к трущимся деталям насос 16 обеспечивает циркуляцию части масла через масляный радиатор 19 (или теплообменник), в котором оно охлаждается. Поддержание постоянного давления в системе обеспечивает редукционный клапан, перепускающий масло из нагнетающей полости насоса во всасывающую при достижении в системе определенного давления. Если вязкость масла большая или фильтр грубой очистки сильно загрязнен, то под действием высокого давления открывается перепускной клапан 4, позволяющий маслу пройти без очистки мимо фильтра.

Вопрос37 Общее устройство и принцип работы четырехтактного двигателя внутреннего сгорания.

Двигатель
состоит из цилиндра 5 и картера 6, который
снизу закрыт поддоном 9 (рис. а). Внутри
цилиндра перемещается поршень 4 с
компрессионными (уплотнительными)
кольцами 2, имеющий форму стакана с
днищем в верхней части. Поршень через
поршневой палец 3 и шатун 14 связан с
коленчатым валом 8, который вращается
в коренных подшипниках, расположенных
в картере. Коленчатый вал состоит из
коренных шеек 13, щек 10 и шатунной шейки
11. Цилиндр, поршень, шатун и коленчатый
вал составляют так называемый
кривошипно-шатунный механизм, преобразующий
возвратно-поступательное движение
поршня во вращательное движение
коленчатого вала

.
Положение поршня в цилиндре, при котором
расстояние его от оси вала двигателя
достигает максимума, называется верхней
мертвой точкой (ВМТ). Нижней мертвой
точкой (НМТ) называют такое положение
поршня в цилиндре, при котором расстояние
его от оси вала двигателя достигает
минимума.

.
Объем цилиндра, образуемый поршнем при
его перемещении между мертвыми точками,
называется рабочим объемом цилиндра
Vh.

Рис
1.2. Схема
поршневого двигателя внутреннего
сгорания

Рабочий
объем двигателя представляет собой
произведение рабочего объема цилиндра
на число цилиндров.

Отношение
полного объема цилиндра Va к объему
камеры сгорания Vc называют степенью
сжатия

Рабочим
циклом называют совокупность
последовательных процессов, осуществляемых
с целью превращения тепловой энергии
топлива в механическую.

а)

б)

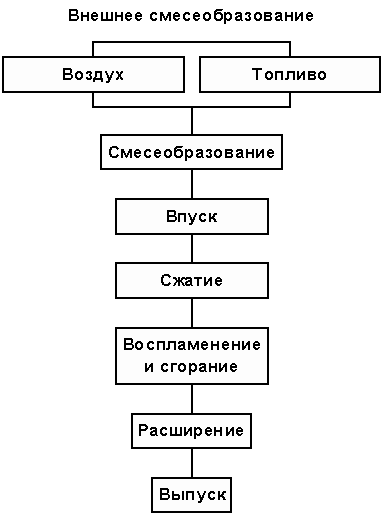

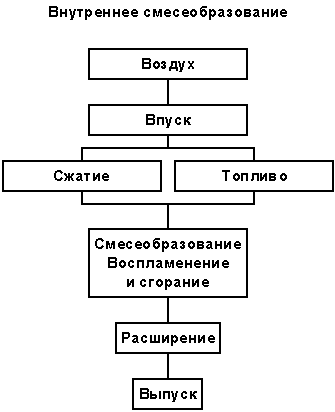

Рис.
1.3. Схемы рабочего цикла двигателей

Рабочий
цикл четырехтактного ДВС

Двигатель,
рабочий цикл которого осуществляется
за четыре такта, или за два оборота
коленчатого вала, называется четырехтактным.
Рабочий цикл в таком двигателе происходит
следующим образом. Рабочий цикл 4-тактного
карбюраторного ДВС совершается за 4
хода поршня (такта), т. е. за 2 оборота
коленчатого вала. При 1-м такте — впуске
поршень движется от верхней мёртвой
точки (в. м. т.) к нижней мёртвой точке
(н. м. т.). Впускной клапан при этом открыт
и горючая смесь из карбюратора поступает
в цилиндр. В течение 2-го такта — сжатия,
когда поршень движется от н. м. т. кв. м.
т., впускной и выпускной клапаны закрыты
и смесь сжимается до давления 0,8—2 Мн/м2
(8—20 кгс/см2). температура смеси в конце
сжатия составляет 200—400°C. В конце сжатия
смесь воспламеняется электрической
искрой и происходит сгорание топлива.
Сгорание имеет место при положении
поршня, близком к в. м. т. В конце сгорания
давление в цилиндре составляет 3—6 Мн/м2
(30—60 кгс/1см2), а температура 1600—2200°C.
3-й такт цикла —сгорание и расширение
называется рабочим ходом; в течение
этого такта происходит преобразование
тепла, полученного от сгорания топлива,
в механическую работу. 4-й такт — выпуск
происходит при движении поршня от н. м.
т. к в. м. т. при открытом выпускном
клапане. Отработавшие газы вытесняются
поршнем.

Рабочий
процесс четырехтактного дизельного
двигателя
включает следующие такты:

1.
Такт впуска. При движении поршня в
цилиндре образуется разряжение и через
воздушный фильтр в его полость поступает
атмосферный воздух. При этом впускной
клапан открыт.

2.
Такт сжатия. Поршень движется, сжимая
поступивший воздух. Для надежного
воспламенения топлива необходимо, чтобы
температура сжатого воздуха была выше
температуры самовоспламенения топлива.
Впускной и выпускной клапаны при этом
закрыты.

3.
Такт расширения (или рабочий ход).
Впрыснутое в конце такта сжатия топливо,
перемешиваясь с нагретым воздухом,
воспламеняется, начинается процесс
сгорания с быстрым повышением температуры
и давления. В этот момент оба клапана
закрыты. Под действием давления газов
поршень перемещается, тем самым совершая
полезную работу.

4.
Такт выпуска. Поршень перемещается
вверх, выталкивая в выпускной коллектор
отработанные газы, температура которых
снижается.

Рис.
1.4. Впуск
Рис 1.5. Сжатие

Рис.
1.6. Расширение Рис.
1.7. Выпуск

Система смазки автомобилей: виды

Систему смазки двигателя условно можно классифицировать по способу подачи масла к смазываемым деталям:

• Под давлением;
• Самотёком (разбрызгиванием);
• Комбинированная.

Подача смазки под давлением, осуществляется при помощи масляного насоса. Масло забирается из картера двигателя и по специальным каналам подводится к трущимся поверхностям. После выполнения своей функции, стекает в картер двс. Преимущество такого способа в том, что к определенным поверхностям можно подать ровно столько смазки, сколько им необходимо и четко в промежутке времени, который требуется для нормальной работы детали.

Подача смазки самотеком (разбрызгиванием) происходит под воздействием сил, создаваемых вращающимися деталями мотора. Масло разбивается на мелкие капли, образуя масляный туман. Мельчайшие частички заполняют все свободное внутреннее пространство силовой установки и таким образом, происходит процесс смазывания всех поверхностей.

Комбинированная смазочная система сочетает в себе характеристики обоих предыдущих методов.

Немаловажно в процессе циркуляции масла по двигателю, обеспечить его регулярное охлаждение, которое происходит в картере двс. Это препятствует окислению рабочего продукта и преждевременному старению

По способу охлаждения масла можно выделить:

1. Открытая вентиляция картера;
2. Закрытая вентиляция картера.

При использовании открытой системы газы, образованные в картере, через отверстие выходят в атмосферу. Закрытая система направляет газ обратно в цилиндр двигателя для сжигания.

В некоторых конструкциях используется охлаждение масла с помощью радиатора. Сам процесс охлаждения происходит посредством обтекания радиатора воздухом, либо жидкостью.

Виды систем смазок

Несмотря на то, что все приборы системы смазки выполняют одни и те же функции, она может быть трех видов:

• система с разбрызгивающей подачей масла,
• система с подачей жидкости под давлением,
• комбинированная система.

Первый вид имеет достаточно простое устройство: здесь масло попадает на рабочие детали благодаря специальным черпакам, установленным на кривошипных головках шатунов. Захватываемая из поддона жидкость рассеивается по рабочей зоне в виде масляного тумана.

Недостаток такого метода распределения масла связан с неравномерным смазыванием конструктивных элементов из-за периодического изменения его уровня в нижней емкости двигателя — поддоне.

Второй вид системы подразумевает непрерывную подачу моторного масла на все элементы установки. Смазочный состав собирается в картере установки, а затем по специальным каналам подается на рабочий узел. После выполнения поставленных целей масло стекает в поддон картера. Если в первом типе системы отрегулировать количество масла не получается, то во втором такая регулировка вполне возможна. Несмотря на то, что система обеспечивает экономное и рациональное распределение технической жидкости, широкого распространения она не получила – слишком затратное и трудоемкое производство она предполагает.

Моторное масло в двигателе

Объединив технологии разбрызгивания и подачи масла под давлением, инженерам удалось создать комбинированный тип распределения смазки: на основные узлы конструкции, максимально подверженные износу, защитная жидкость подается под давлением, в то время, как остальная часть механизмов, эксплуатируемая в более спокойных условиях, орошается маслом путем разбрызгивания.

Комбинированная система предполагает применение мокрого и сухого картера. Под мокрым картером подразумевается его постоянное заполнение рабочей жидкостью. Простота и надежность принципа позволили ему получить массовое распространение: практически все стандартные автомобили оснащены подобной системой. Тем не менее, в ней присутствуют не совсем приятные недостатки: в случае попадания в картер воздуха или топливной смеси, масляный состав начинает пениться и терять смазочные свойства. В результате, двс остается без должного уровня защиты. Чтобы не допустить подобный неблагоприятный эффект, диагностика системы автомобиля на предмет ее разгерметизации должна проводиться регулярно.

Сухой картер обеспечивается благодаря наличию в силовой установке специального бачка, куда стекает вся отработанная жидкость. Здесь ее смешивание с воздухом и топливной смесью попросту невозможно. К преимуществам такой системы следует отнести стабильность ее работы в условиях прохождения транспортным средством препятствий с большим углом наклона. Принцип сухого картера применяется на гоночных, спортивных автомобилях и некоторых внедорожниках.

Устройство системы смазки автомобильного двигателя

Система смазки двигателя

Главной задачей системы смазки является обеспечение масляной пленки на соприкасающихся подвижных деталях автомобильного двигателя. Это позволяет снизить потери мощности и износ силового агрегата. Помимо этого, масло, подаваемое системой, используется в гидрокомпенсаторах, гидронатяжителях и в механизмах регулирования фаз газораспределения. В общем устройстве автомобиля смазочная система интегрирована в конструкцию двигателя и состоит из следующих элементов:

• Заливная горловина — через нее выполняется заливка или доливка масла.
• Поддон картера — представляет собой нижнюю часть корпуса двигателя, наполненную маслом. Для правильной работы двигателя количество рабочей жидкости в поддоне должно быть на определенном уровне, что измеряется при помощи различных датчиков и приспособлений (щупа). В поддоне скапливаются не только излишки масла, стекающие из механизмов двигателя, но и загрязнения, образующиеся в процессе работы. Также на поддоне расположено сливное отверстие и пробка в виде болта с шайбой. При замене масла пробку необходимо заменить вместе с шайбой.
• Маслозаборник — представляет собой конструкцию из патрубка, идущего от поддона к насосу, и фильтра грубой очистки.
• Масляный насос — всасывает смазку при помощи маслозаборника из поддона и подает ее в систему. Он запускается и отключается одновременно с двигателем. В качестве привода может выступать коленвал, распредвал или вспомогательный приводной вал. Как правило, в автомобилях для перекачки масла применяются два типа насосов: шестеренчатые (более популярные) и роторные.
• Масляный фильтр. Устанавливается на входе в насос и предназначен для очистки рабочей жидкости от стружки и нагара. Бывают двух типов — разборные (при загрязнении фильтра меняется лишь фильтрующий элемент) и неразборные (меняется весь фильтр).
• Масляный радиатор. Поскольку рабочая жидкость в системе смазки также осуществляет охлаждение, для снижения ее собственной температуры она проходит через радиатор. Последний, в свою очередь, охлаждается жидкостью системы охлаждения.
• Магистрали и каналы — по ним движется масло от одного узла к другому.
• Масляные форсунки. Используются для подачи масла на стенки цилиндров и поршни.
• Датчики давления, температуры и уровня масла — подают сигналы на электронный блок управления двигателем, передавая данные о состоянии системы смазки и режиме работы двигателя.
• Клапаны (перепускные и редукционные). Позволяют автоматизировать контроль давления масла и управлять его подачей в систему. Такие клапаны монтируются вблизи ведущих элементов системы (насоса, основных узлов двигателя, фильтра).

Неисправности системы смазки двигателя

Неисправности системы смазки двигателя

Понижение давления масла при любой частоте вращения коленчатого вала

Неисправен указатель или датчик давления масла. Убедиться в исправности контрольной лампы (указателя давления масла) и датчика. Отключить провод от датчика давления масла и замкнуть его на «массу». Если лампа загорится при включенном зажигании, заменить датчик. Если лампа не загорится, проверить контактные провода или заменить контрольную лампу.

Загрязнение маслоприемника. Заедание редукционного клапана в открытом положении (ослабление натяга пружины). Слить масло из картера двигателя. Снять масляный поддон и очистить маслоприемник и редукционный клапан от загрязнений и отложений. В случае уменьшения упругости пружины под нее следует подложить шайбу. Давление масла на эксплуатационном скоростном режиме должно быть 0,35–0,45 Мпа. При холостом ходе 0,05–0,09 Мпа.

Недостаточная вязкость масла. Проверить вязкость масла. Недостаточная вязкость может быть результатом разжижения масла бензином и загрязнения его продуктами износа.

Износ деталей масляного насоса. Снять масляный насос. После разборки промыть бензином детали и проверить их состояние. Замерить зазор в плоскости прилегания крышки к торцам шестерен. Зазор не должен превышать 0,15 мм. Замерить зазоры между шестернями, а также между шестернями и корпусом. В обоих случаях допускается зазор до 0,25 мм для автомобилей «Волга» и до 0,15 мм для «Жигулей». Если зазоры выходят за предельные значения, масляный насос заменить новым (рис. 18).

Рис. 18. Проверка износа масляного насоса.

Увеличение зазоров в подшипниках коленчатого и распределительного валов. Отремонтировать двигатель. Заменить вкладыши в коленных и шатунных подшипниках, а на автомобилях «Волга» также и втулки распределительного вала.

Внезапно исчезло давление масла

Контрольная лампа давления масла не горит после включения зажигания. Проверить цепь, идущую от датчика к лампе давления масла. Снять проводок с датчика и коснуться им «массы». Включить зажигание. Лампа горит – заменить датчик. Лампа не горит – проверить электрические провода и зачистить контакты. Если это не помогает, заменить лампу.

Контрольная лампа давления масла не гаснет после запуска двигателя или загорается во время движения. Немедленно заглушить двигатель. Убедиться в наличии необходимого количества масла в поддоне двигателя. Установить и устранить причину неисправности.

Вывернуть датчик давления масла. Прокрутить коленчатый вал стартером. Слишком слабая струя масла свидетельствует о засоре масляных каналов шламами и смолистыми отложениями. Слить масло в емкость. Не снимая масляного фильтра, залить промывочное масло до нижней отметки маслоизмерительного стержня. Запустить двигатель и дать ему проработать 10 мин при минимальной частоте вращения коленчатого вала. Слить промывочное масло. Заменить фильтр и залить свежее моторное масло, соответствующее сезону эксплуатации.

Перегрев двигателя. Уменьшить скорость движения. Остановиться. Устранить причины перегрева (см. главу «Двигатель перегревается»).

Из-за загрязнения заклинило редукционный клапан в открытом положении. На небольшой частоте вращения коленчатого вала давления масла нет. Снять масляный картер. Из масляного насоса извлечь редукционный клапан. Вычистить гнездо клапана. Продуть его сжатым воздухом. Поставить все детали на место.

Чрезмерное давление масла при прогретом двигателе

Засорение или заедание редукционного клапана давления в закрытом положении. Снять, очистить, промыть и проверить клапан. Включить масляный радиатор, если он есть.

Чрезмерная жесткость пружины редукционного клапана. Если при сжатии пружины на длину 20 мм потребовалось усилие более 65,5 Н, пружину заменить (ВАЗ-2106) (см. рис. 19). У автомобилей других моделей пружина редукционного клапана имеет другие характеристики.

Рис. 19. Проверка пружины редукционного клапана ВАЗ-2106.

Частичная или полная потеря пропускной способности фильтрующего элемента из-за загрязнения. Неочищенное масло поступает в двигатель через перепускной клапан фильтра, что может привести к задирам вкладышей коленчатого вала. Как можно быстрее заменить масляный фильтр, ибо неочищенное масло в случае загрязнения фильтрующего элемента, поднимаясь к клапану, по пути смывает с него грязь и несет ее в двигатель. (Предельное засорение фильтрующего элемента может наступить раньше срока замены масла в двигателе.)

Источник

Устройство системы смазки

Элементы системы смазки двигателя:

• Поддон картера. Резервуар для хранения масла. Именно здесь происходит сбор и аккумуляция масла в системе смазки. Также в поддоне картера скапливаются мелкие абразивные частички при трении металлических элементов друг о друга.
• Маслозаборник. Место сбора масла для дальнейшей циркуляции масла в системе после поддона картера. Устанавливается не на самом дне, а на некотором расстоянии от него. Благодаря этому абразивные частицы, образовавшиеся в системе, легко удалить. Достаточно просто снять поддон. Некоторые маслозаборники комплектуются магнитами. Это удобно для быстрого сбора и удаления металлической стружки.
• Масляный насос – приспособление, главная функция которого – закачивать в систему масло. Запускаться насос может разными способами. Например, от распредвала, от коленвала.
• Масляный фильтр. Устройство выполняет функцию очистителя масла от продуктов нагара, загрязнений и износа.
• Датчик давления. Он работает в связке с указателем давления в системе смазки двигателя, сигнальной лампой на панели приборов.
• Радиатор (стоит не на всех транспортных средствах). Комплекс трубок и пластин для отвода тепла, охлаждения масла.
• Редукционные клапаны. Помогают поддержать стабильное давление. Размещены в масляном фильтре, насосе.

На некоторых элементах остановимся более детально.

Система смазки

Система смазки (другое наименование — смазочная система) предназначена для снижения трения между сопряженными деталями двигателя. Кроме выполнения основной функции система смазки обеспечивает охлаждение деталей двигателя, удаление продуктов нагара и износа, защиту деталей двигателя от коррозии.

Система смазки двигателя включает поддон картера двигателя с маслозаборником, масляный насос, масляный фильтр, масляный радиатор, которые соединены между собой магистралями и каналами.

Поддон картера двигателя предназначен для хранения масла. Уровень масла в поддоне контролируется с помощью щупа, а также с помощью датчика уровня и температуры масла.

Масляный насос предназначен для закачивания масла в систему. Масляный насос может приводиться в действие от коленчатого вала двигателя, распределительного вала или дополнительного приводного вала. Наибольшее применение на двигателях нашли масляные насосы шестеренного типа.

Масляный фильтр служит для очистки масла от продуктов износа и нагара. Очистка масла происходит с помощью фильтрующего элемента, который заменяется вместе с заменой масла.

Для охлаждения моторного масла используется масляный радиатор. Охлаждение масла в радиаторе осуществляется потоком жидкости из системы охлаждения.

Датчик давления масла может быть включен в систему управления двигателем, которая при опасном снижении давления масла отключает двигатель.

На современных двигателях устанавливается датчик уровня масла и соответствующая ему сигнальная лампа на панели приборов. Наряду с этим, может устанавливаться датчик температуры масла.

Принцип действия системы смазки

В современных двигателях применяется комбинированная система смазки, в которой часть деталей смазывается под давлением, а другая часть – разбрызгиванием или самотеком.

Смазка двигателя осуществляется циклически. При работе двигателя масляный насос закачивает масло в систему. Под давлением масло подается в масляный фильтр, где очищается от механических примесей. Затем по каналам масло поступает к коренным и шатунным шейкам (подшипникам) коленчатого вала, опорам распределительного вала, верхней опоре шатуна для смазки поршневого пальца.

На рабочую поверхность цилиндра масло подается через отверстия в нижней опоре шатуна или с помощью специальных форсунок.

Остальные части двигателя смазываются разбрызгиванием. Масло, которое вытекает через зазоры в соединениях, разбрызгивается движущимися частями кривошипно-шатунного и газораспределительного механизмов. При этом образуется масляный туман, который оседает на другие детали двигателя и смазывает их.

Под действием сил тяжести масло стекает в поддон и цикл смазки повторяется.

На некоторых спортивных автомобилях применяется система смазки с сухим картером. В данной конструкции масло храниться в специальном масляном баке, куда закачивается из картера двигателя насосом. Картер двигателя всегда остается без масла – «сухой картер». Применение данной конструкции обеспечивает стабильную работу системы смазки во всех режимах, независимо от положения маслозаборника и уровня масла в картере.

Источник
