Сколько «ходит» коробка автомат: робот, вариатор и АКПП

Планетарный механизм

В большинстве современных АКПП гидротрансформатор действует в паре с планетарной системой. Она занимается передачей крутящего момента к фрикционным муфтам. В самом простом варианте усилие направляется на центральную шестерню (солнечную). Два дополнительных сателлита (вспомогательные шестерни) находятся в постоянной сцепке с центральной шестерней благодаря нанесенным на эти элементы зубчикам. Сателлиты не фиксируются, а свободно вращаются вокруг своих осей. Механизм шестеренок находится внутри коронного колеса, которое в зависимости от включенной передачи фиксируется или приходит в движение. В момент фиксации коронной шестерни начинает двигаться ведомый вал (на него передается усилие). В противном случае сателлиты передают момент на коронную шестерню, оставляя ведомый вал в неподвижном состоянии. Для переключения передач в планетарные АКПП устанавливаются фрикционные муфты. Каждая из них выглядит как несколько дисков, представляющих собой тонкие пластины из гладкого металла. Каждая пластинка покрыта специальным фрикционным составом, предотвращающим ее износ. На части их можно найти шлицы. Между муфтами расположены прокладки. Прижимаются друг к другу они при помощи гидравлического поршня, функционирующего при подаче рабочей жидкости. При возрастании в нем давления фрикционы плотно смыкаются, становясь почти единым целым. После падения давления жидкости в гидравлическом поршне фрикционные диски возвращаются на место с помощью пружины. Работа фрикционов тесно связана с функционированием тормозных и планетарных механизмов. На эти моменты передаются команды системы управления КПП и крутящий момент двигателя. Без их участия не производится торможение двигателем и запуск на буксире. Механический узел действует слаженно и четко.

планетарная система

Важно! В нейтральном положении выключаются фрикционы и тормозные механизмы. При разгоне и переключении передач фрикционы начинают действовать, а планетарные системы вращаются синхронно

Замена масла в АКПП Мицубиси Паджеро

Автоматическая коробка передач (АКПП) является основным элементом трансмиссии автомобиля, передающим вращающий момент от двигателя на колеса. Она состоит из двух основных частей: гидротрансформаторной муфты, выполняющей функцию сцепления, как в автомобилях с обычной механической КПП, и многоступенчатого редуктора, осуществляющего автоматическое переключение передач в зависимости скорости оборотов двигателя.

Передача вращающего момента от коленчатого вала двигателя к редуктору осуществляется в гидромуфте за счет создания давления потока специальной трансмиссионной ATF-жидкости (масла), заливаемой в корпус АКПП. Несвоевременная замена масла акпп или ее недостаточный уровень приводит к быстрому износу механических частей редуктора и вызывает необходимость дорогостоящего ремонта всей коробки.

Проверка трансмиссионной жидкости (ATF)

Проверка состояния ATF-жидкости и его уровня в АКПП проводится при каждом плановом ТО автомобиля, а также в случаях появления косвенных признаков неисправной работы коробки, в том числе:

  • увеличение времени при перемещении рукоятки АКПП;
  • нечеткое или затрудненное переключение передач;
  • рывки и задержки при переключении передач;
  • появление запаха горелого масла в салоне.
  • удары при переключении передач во время движения
  • двигатель «ревет», машина не едет

Контроль уровня масла в коробке осуществляется визуально по отметкам на специальным щупе. При этом рукоятка АКПП должна находиться в нейтральном положении «N»или «Р» в зависимости от модели автомобиля.

В случае обнаружения недостаточного уровня ATF-жидкости в коробке и при отсутствии в масле посторонних примесей и потемнения цвета, осуществляют его доливку, при этом обязательно доливать жидкость такой же марки и производителя.

Полная замена масла в АКПП Mitsubishi Pajero

Полная замена масла акпп Мицубиси Паджеро, согласно установленному производителем ресурсу, должна производиться при пробеге 90 тыс. км пробега.

Однако возникнуть такая необходимость может и раньше, что обуславливается конкретными условиями эксплуатации автомобиля и может быть определена визуальным осмотром состояния масла на щупе при проверке его уровня.

Темный цвет, запах гари и/или наличие металлической стружки и других примесей в ATF-жидкости требует необходимость ее срочной замены.

  1. автомобиль помещают на подъемник;
  2. демонтируется нижний щиток защиты АКПП;
  3. откручивается сливная пробка картера коробки, через которую масло вытекает в подставленную емкость;
  4. откручивается продольная балка крепления АКПП и снимается картер;
  5. внутренняя поверхность картера очищается от остатков старого масла, грязи и отложений;
  6. снимается внутренний фильтр АКПП, промывается специальным раствором или полностью заменяется на новый (в зависимости от конкретной конструкции коробки);
  7. устанавливается на место картер, балка крепления и защита АКПП;
  8. в коробку заливается необходимое количество ATF-жидкости соответствующей марки;
  9. автомобиль запускается и работает в течение 5-10 минут;
  10. с промежутком в 5 секунд ручкой селектора акпп переключается каждая скорость (P.R.N.D.) 2 – 3 раза.
  11. по щупу проверяется уровень масла и корректируется при необходимости .

В нашем автоцентре замена масла акпп паджеро осуществляется при помощи специальной автоматической установки heshbon ho-211 с помощью которой осуществляется тщательная промывка коробки без снятия картера, при этом из нее удаляются все внутренние отложения и остатки старого масла. Это позволяет сократить длительность процедуры замены до 20-30 минут. Данная установка подключается к емкости с новой ATF-жидкостью и соединяется с системой смазки коробки при помощи специальных переходников. После включения ее в работу, она автоматически осуществляет промывку коробки и полную замену масла, контролируя при этом полноту и качество произведенной замены.

Особенностью АКПП автомобилей Мицубиси Паджеро является их высокая требовательность к качеству заливаемого масла, поэтому его замену необходимо производить строго рекомендованными производителем марками ATF-жидкости в специализированном автоцентре, использующем высококачественные расходные материалы и высокотехнологичное современное оборудование.

Записаться на замену масла в АКПП!

KIA Sportage


С начала 2020 года KIA Sportage избавилась от одной из самых спорных своих особенностей – дизельного двигателя. Изначально дизельные версии делали под европейского потребителя, озабоченного проблемами экологии. Но оказалось, что и природоориентированных потребителей не так много (продажи таких машин составляли не более 1% от общего объема), да и солярки дизельный двигатель расходует столько, что экологией тут и не пахнет. Плюс стоит немало. При желании еще можно успеть отхватить старую модель с дизелем. А пока что KIA Sportage вернулась к истокам и старым добрым бензиновым моторам емкостью 2,0 и 2,4 литра. Причем с 2,4-литровой моделью по умолчанию идет автоматическая трансмиссия и полный привод.

Что выбрать: вариатор или автомат?

Таким образом, Ниссан Кашкай – это кроссовер, который распространен с автоматической или вариаторной коробкой. Автомобиль с CVT плавно разгоняется с места. Вариатор позволяет работать двигателю в щадящем режиме. Он, так же как и автоматический тип трансмиссии, имеет сложное строение. В отличие от автомата, вариатор наделяет Ниссан динамичным разгоном. Также, отмечается меньший расход топлива.

Как работает клиноременная бесступенчатая коробка?

Конструктивно клиноременная коробка CVT представлена двумя шкивами – ведущим и ведомым. Ведущий связан с двигателем авто, ведомый подключен к приводам колес. Соединение валов реализуется за счет ремня или цепи.

Особенность шкивов состоит в том, что они выглядят как две половинки конической формы, направленные друг к другу своими вершинами. Расхождение и схождение конусов меняет диаметр единой конструкции.

Работа CVT выглядит следующим образом. Когда автомобиль начинает движение, мотор испытывает нагрузку. Для ее снижения конусы ведущего вала расходятся, диаметр уменьшается. На ведомом шкиве происходят обратные изменения – конусы сходятся, диаметр возрастает. В результате количество оборотов ДВС становится оптимальным.

Увеличение скорости сказывается так: диаметр ведущего шкива возрастает, а ведомого – снижается. Тяговое усилие уменьшается, работа мотора оказывается плавной. За схождение/расхождение конических шкивов отвечает электронный блок управления (ЭБУ). Простота конструкции делает силовую передачу CVT более дешевой по сравнению с другими вариантами трансмиссий.

Особенности вариатора Ниссана

В основе лежит трансмиссия Multitronic, которая доказала свою надежность и долговечность на машинах от торговой марки Ауди.

При этом данное устройство является достаточно новаторским, поскольку использование усовершенствованных компонентов позволило уменьшить габариты узла на 10 процентов, а также сильно сократить его массу, если сравнивать с предыдущими моделями.

При этом все происходит автоматически, отталкиваясь от показателей силового агрегата. В момент старта авто диаметр ведущего вала минимальный, а ведомого – самый большой. При разгоне происходит увеличение диаметра ведущего вала и уменьшение ведомого, благодаря чему происходит снижение передаточного числа. Устройство очень чутко реагирует на все изменения в моторе, тут нет никаких рывков – все происходит очень плавно. Таким образом, обеспечивается оптимальная динамика и мощность транспортного средства.

Сколько ходит вариатор на Ниссан Кашкай

Несмотря на то, что вариаторы считаются достаточно надежными, на автомобилях Ниссан Кашкай с ними как-то сразу не сложилось. Было два массовых выхода из строя подобных узлов: в 2012 и 2014 годах. В то же время, новые прошивки помогли исправить данную ситуацию. Сейчас устройства работают корректно, так что нет никакой нужды беспокоиться об их надежности. Тем более, что компания-производитель предоставляет гарантию вплоть до 100 тысяч километров пробега. Торговая марка Jacto, которая поставляет КПП для Ниссана, гарантирует качественную работу КПП до 120 тысяч километров.

Но на самом деле ресурс вариатора Ниссан Кашкай еще больше. Если отталкиваться от отзывов владельцев, то никаких проблем с данным узлом не возникает, пока машина не отъездит более 200 тыс. км. Да и после этого серьезные поломки возникают не сразу же, а спустя долгое время. Как правило, капитальный ремонт силового агрегата требуется раньше, чем восстановление вариатора.

В то же время, чтобы CVT мог нормально функционировать, необходимо заниматься регулярным его обслуживанием.

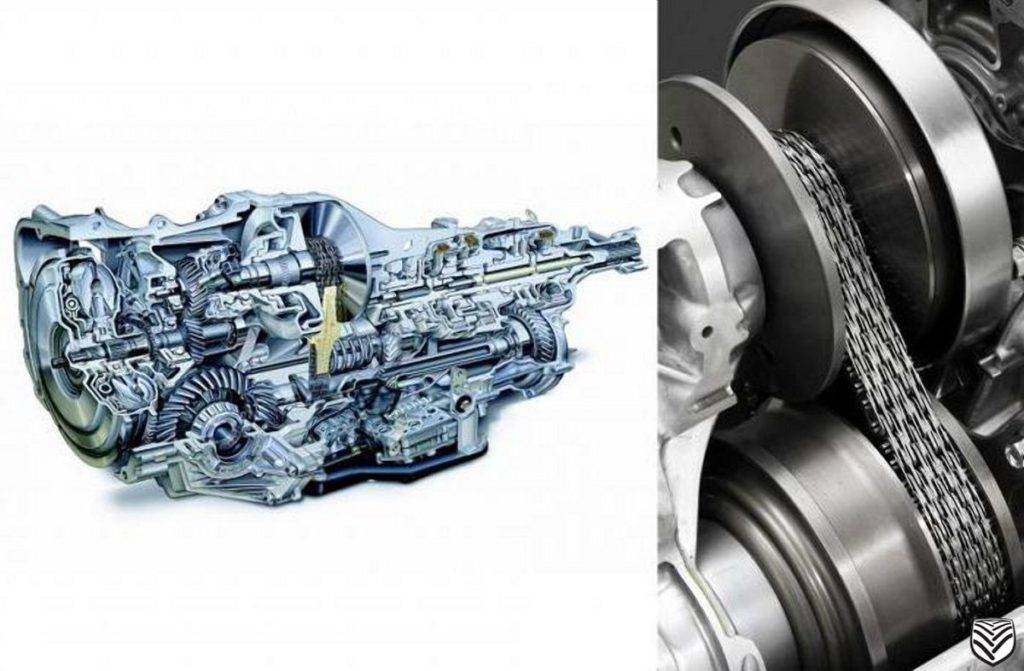

Как отличить автомат от вариатора визуально фото

Как стремительно летит время, буквально 8-10 лет назад автомобилей с автоматической коробкой переключения передач можно было пересчитать по пальцам, а сейчас АКПП стоит на подавляющем числе легковых машин. Сегодня интерес автолюбителей вызывает вариатор, которым оснащаются все дорогостоящие авто. Многие ещё слабо представляют себе строение и принцип работы этого механизма, и задают вполне справедливый вопрос, чем отличается вариатор от автомата и что из них лучше выбрать, при покупке автомобиля?

Чтобы снять все восклицательные знаки, была написана эта статья, в которой мы всё разложим по полочкам и сделаем правильный вывод по поводу: вариатор или автомат — что надежнее и эффективнее, какая трансмиссия предпочтительней!

Устройство автомата и вариатора

В составе автомата находятся два основных узла — это гидротрансформатор и редуктор. Гидротрансформатор призван для плавного переключения передач, если проще, то он заменил сцепление.

Редуктор автоматической коробки передач представляет собой, законченный механизм с несколькими ступенями, в нём все парные шестерни находятся в постоянном зацеплении.

Бесступенчатый вариатор — данный механизм работает без привычного всем переключения передач. Как устроен: он имеет 2 конусных шкива (ведомый и ведущий), которые находятся один против другого и связаны между собой металлическим трапециевидным ремнём или на некоторых моделях могут стоять цепи.

Вот так шкивы связаны с помощью ремня

Как работает вариатор?

Конусные шкивы не цельные, а состоят из сдвижных частей. Когда ведущий шкив максимально раздвинут, то металлический ремень ходит по маленькому диаметру (низкая передача), что равносильно первой передачи. При сдвинутом шкиве, ремень проходит уже по большему диаметру (высокая передача), что равносильно пятой или более высокой передаче.

Вот так и работает вариатор, сдвигая и раздвигая шкивы, что приводит к изменению передаточного числа, и соответственно, меняется скорость автомобиля.

Видео: принцип работы вариатора.

Плюсы и минусы автомата и вариатора

Чтобы лучше понять отличие вариатора от автомата, нужно рассмотреть их эксплуатационные характеристики.

1. Автоматическая коробка передач повышает комфорт вождения автомобиля за счёт отсутствия надобности в переключении передач. Водитель, например, в пределах города, получает большую раскрепощенность и лёгкость в управлении машиной. Ввиду самостоятельного переключения передач автоматом, мотор не испытывает перегрузок и снижается его износ.

Есть и недостатки: автомату присущ низкий КПД, ввиду потерь в гидротрансформаторе, что ведёт к увеличению расхода топлива. Ещё минус АКПП заключается в худшей динамике разгона по сравнению с вариатором.

2. Вариатор находится под управлением компьютера, который от условий движения машины очень точно выбирает передаточное число и поэтому мотор работает в экономичном режиме, без излишних нагрузок. Автомобиль оснащённый вариатором, разгоняется с места очень плавно (комфорт езды сказочный!) и отсутствие (как такового) переключения скоростей, также улучшает качество езды.

Ещё коробка вариатор имеет отличие от автомата в том, что у ней есть большое число передач и это дозволяет мотору работать только в щадящем режиме.

3. Автоматическую коробку и вариатор очень сложно ремонтировать. Но, здесь автомат лидер, потому что его обслуживать и ремонтировать берутся почти все автосервисы, АКПП изучена и применяется на автомобилях уже приличное время.

Вариатор — это пока ещё новый механизм, его массовая установка на транспортные средства началась не так давно, он мало изучен и не наработал своей статистики. Найти специалиста по его ремонту проблематично и само обслуживание выльется в круглую сумму. Также, вариаторные коробки требуют только своего масла, которые для каждого механизма разные.

Моё мнение, если вы приобретаете новый автомобиль с гарантией, то берите с вариатором, в случае чего, гарантийное обслуживание выручит. А если предстоит покупка без гарантии, то стоит выбор сделать в пользу автомата, меньше потратите нервов в случае поломки.

Что ж, давайте подведём итог, чем отличается вариатор от автомата:

  • вариатор наделяет автомобиль динамичным разгоном (быстрее АКПП);
  • автомобиль с вариатором имеет меньший расход топлива (автомат кушает больше);
  • вариатор требователен к маслу, но, объём масла у него меньше и сроки замены масла больше, чем у автомата;
  • вариатор не имеет гидротрансформатора и поэтому он плавно меняет передаточное число, нет переключения передач;
  • вариатор очень сложно и дорого ремонтировать, также требуется после пробега 120-150 тысяч километров замена металлического ремня.

Виды вариаторов

По своему конструктивному исполнению различают следующие виды вариаторов:

  • клиноременной, получивший наибольшее распространение;

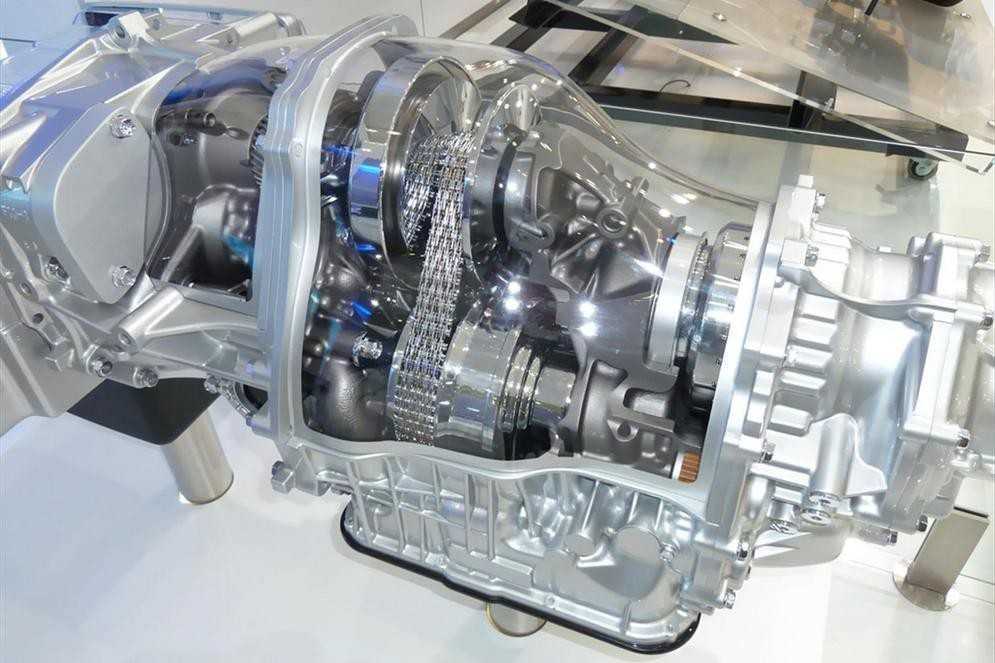

  • цепной, являющийся аналогом вышеуказанного типа, но с цепью вместо ремня;

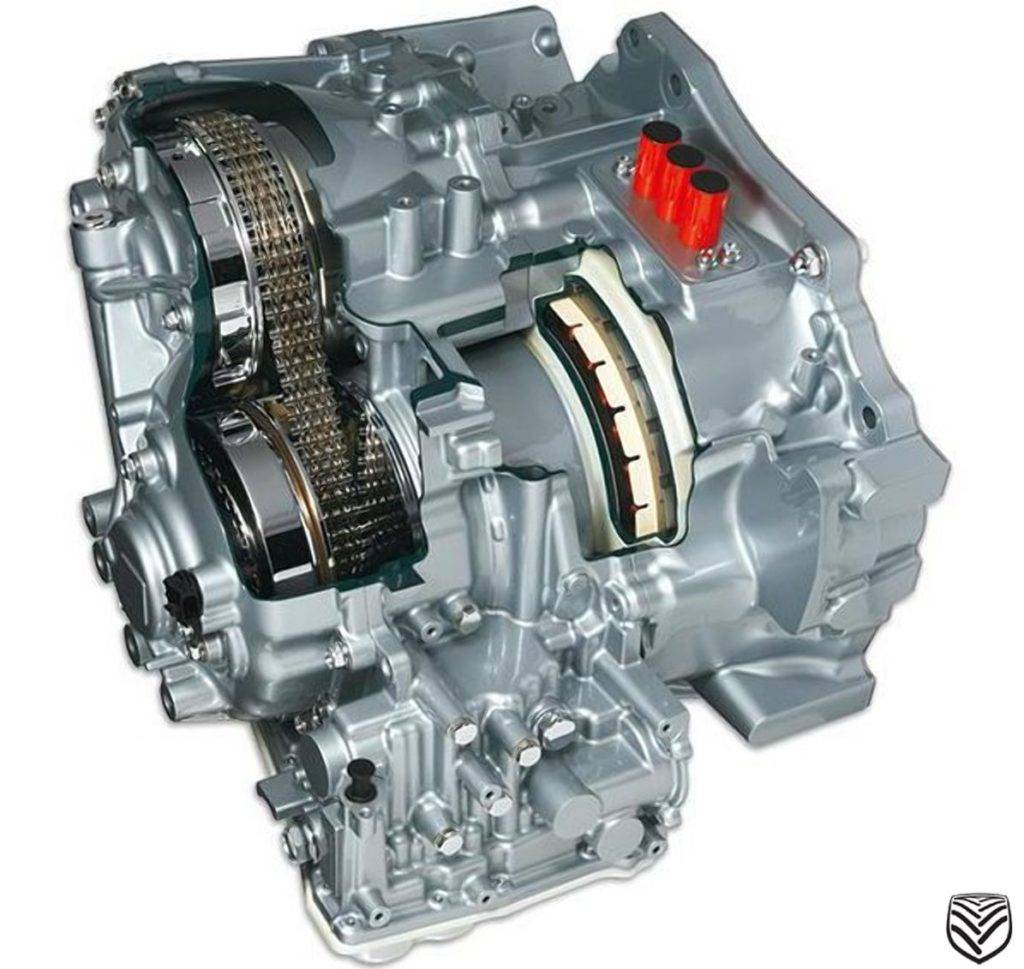

Рис. — «Цепной вариатор»

тороидальный, который из-за сложного устройства занимает не более 5-7% рынка бесступенчатых трансмиссий.

Главным отличием тороидальной бесступенчатой трансмиссии является отсутствие клиноременной или цепной передачи. Крутящий момент в таком вариаторе передается при помощи специальных роликов и конусообразных дисков. Изменение положения роликов ведет к смене передаточного числа.

Различия в механической части

Коробка вариатор и автоматическая трансмиссия одинаковы в том, что оба варианта относятся к виду коробок переключения передач, которыми управляет электронное устройство, встроенное внутрь коробки. Отличие в конструктивных особенностях.

ВКПП в технической документации обозначается, как CVT (Вариатор). Это сокращение от английских слов: «Continuously Variable Transmission». На русском языке звучит так: «постоянно изменяющая передачи»

Отличие CVT от автомата в строении механизма. Первое отличие, обобщающее все вариаторы, находится в принципе действия: отсутствие ступеней передач. Скорости меняются за счет передаточного числа. Последнее управляется параллельно расположенными конусными шкивами. Это ведомый и ведущий механизм.

Отличие имеется и в креплении шкивов. Одни шкивы в вариаторной коробке транспортного средства соединяются между собой посредством металлических цепей, другие с помощью ремней.

Вариатор работает по принципу раздвижения и сближения шкивов. Эти действия приводят к изменению передаточного числа. А изменение числа соответственно меняет скорость автомашины.

Пример работы клиноременного вариатора в виде таблицы:

Внимание! Принцип работы тороидного вариатор заключается в изменении ролика по отношению к фрикционному диску. Об этих отличиях в следующем блоке

Вариатор имеет два типа коробки:

  1. Клиноременной. Этот вариатор состоит из двух шкивов и ремня, соединяющего их. Назван так потому, что в момент соединения шкивов ремень становится клинообразным. Двигаются шкивы посредством гидравлического привода;
  2. Тороидный. Этот тип вариатора состоит из роликов и соосных дисков. При изменении передачи меняется и положение роликов.

Но отличие вариатора и автомата заключается не только в конструкционных особенностях. У вариаторных коробок свои положительные стороны и отрицательные.

Изъяны и положительные качества у CVT

Положительными сторонами вариатора являются следующие особенности:

  • плавное движение автомобиля, без рывков;
  • незамедлительная реакция на изменения ландшафта трассы: наклон, проселочная дорога;
  • нет замедлений в скорости при мгновенном повышении нагрузки в отличие от автоматической коробки передач;
  • простая конструкция и легкий вес;
  • экономия бензина.

Но сколько бы не перечислять положительные стороны коробки без переключения передач, транспортное средство с вариатором все же имеет недостатки:

  • быстрый износ внутреннего оборудования CVT (ремень необходимо менять каждые 70 000 км);
  • транспортное средство не способно передвигаться по холмистой местности из-за непригодности вариатора к сильным нагрузкам. Не устанавливается на внедорожники;
  • сервисные центры не ремонтируют вариатор из-за дефицита запасных частей и трудоемкости ремонта, а только заменяют одну коробку другой. Сама коробка передач стоит дорого;
  • для переключения движения назад или вперед, требуется некоторое время, чего нельзя сказать о коробке автомат. Многим водителям это не нравится.

Внимание! Поэтому при выборе вариатора надо понимать, что он недолговечен в отличие от автомата. Кроме вариатора или роботизированной коробки в автомобиль устанавливается коробка-автомат

Отличие в сложности конструкции, но она является более долговечной. В этом и есть основная разница между вариатором и автомат, учитывая которую многие опытные автовладельцы приобретают машину с АКПП

Кроме вариатора или роботизированной коробки в автомобиль устанавливается коробка-автомат. Отличие в сложности конструкции, но она является более долговечной. В этом и есть основная разница между вариатором и автомат, учитывая которую многие опытные автовладельцы приобретают машину с АКПП.

Основные поломки АКПП и способы их устранения

Какой бы ни была автоматическая коробка передач, это технически сложный узел, и он способен выйти из строя. Основные «болезни» коробок Айсин:

Пробуксовка машины после того, как она прогреется, при этом «холодный» автомобиль едет нормально.

Это вызывается рядом причин. Одна из них — нехватка масла в коробке. Пока авто холодное, масло имеет повышенную вязкость и плотность, давления жидкости хватает обеспечивать процесс нормального движения. После прогрева масло становится более жидким, давление снижается, коробка начинает «глючить», авто буксует.

В таком случае следует просто долить трансмиссионное масло в коробку Aisin до нужного уровня.

Вторая возможная причина – загрязненное масло. Посторонние элементы постепенно забивают фильтр коробки, и давление в системе снижается. Чтобы решить эту проблему, придется заменить жидкость вместе с фильтром.

Третья причина — сгорание блока фрикционных дисков.

Следует снять поддон коробки, осмотреть диски и манжеты поршней, при необходимости заменив таковые.

Коробка издает посторонний шум, автомобиль не двигается, или едва едет, пока масло не прогреется.

Основная причина этого – выход из строя гидротрансформатора коробки. Проблема решается только заменой сломавшегося узла.

Машина еле-еле едет вперед и не реагирует на включение задней передачи. Если попытаться толкнуть авто назад, сделать это не удается.

Такие симптомы свидетельствуют о поломке планетарного редуктора коробки, когда заклинивает солнечная шестерня. Способ устранить проблему – заменить вышедшие из строя детали, или отремонтировать таковые.

Передние передачи на коробке включаются, но задней нет.

Вероятнее всего, сломана тормозная лента коробки, которую нужно заменить.

Для коробок-«шестиступок»: не включается 6 передача и задний ход.

Изношены фрикционные диски муфты. Детали следует заменить.

Смена передаточного числа коробки происходит только в диапазоне 3-5 тыс. оборотов, и выше.

Подобное поведение вызывается снижением масляного давления в системе из-за износа шестерней коробки.

Авто потеряло динамику, давление масла в коробке снижено.

Это может значить, что фильтр коробки засорился металлической пылью от компонентов АКПП. Следует заменить фильтр и, возможно, масляный насос, поскольку засорение происходит частицами его шестеренок.

Шум из АКПП на холостом ходу.

Это значит, что дребезжат лопатки гидротрансформатора АКПП или до предела изношены диски на муфте входного вала коробки. Требуется отремонтировать или заменить соответствующие блоки.

Был удар коробкой о твердую поверхность, после чего машина перестала заводиться.

Следует попытаться поместить коробку на исходное место, если она сместилась. При неудачной операции нужно отрегулировать тягу управления КПП.

Не выставляется положение P на селекторе коробки.

Требуется регулировка привода АКПП, диагностика и ремонт блокирующего устройства коробки.

Нет тормоза трансмиссии.

Нужно отремонтировать трансмиссионный тормоз и заменить собачку венца блока.

После включения N на селекторе коробки машина движется.

Вероятно, пригорели ходовые диски, или разладился привод АКПП. Следует отрегулировать привод коробки или заменить диски.

Коробка буксует на подъемах.

Как правило, это говорит о малом уровне масла, симптом устраняется доливкой такового.

На картере гидротрансформатора масло.

Скорее всего, потек сальник маслонасоса, который следует заменить.

Если не нажать на газ, авто на склоне откатывается назад.

Изношена муфта свободного хода, деталь нуждается в замене.

Какой аппарат надежней

Многих автовладельцев интересует, в чем разница между автоматом и CVT по степени надежности. Следует сказать, что единых собранных данных в отношении этих КПП не существует.

Ремонт и частая замена элементов в той или иной коробке могут быть обусловлены халатным отношением автовладельца. Многие водители эксплуатируют вариатор в местностях со сложным проездом. А для такой местности он не подходит. CVT хорошо себя показывает в городском режиме, пробках. Эксплуатация в мегаполисе, вовремя замененное масло позволит ему прослужить владельцу долгие годы.

Автомобиль с автоматом в отличие от вариатора может ездить по холмистым местностям. Он несколько надежнее в этом отношении, но халатное отношение владельца тоже может привести к мгновенному выходу из строя.
