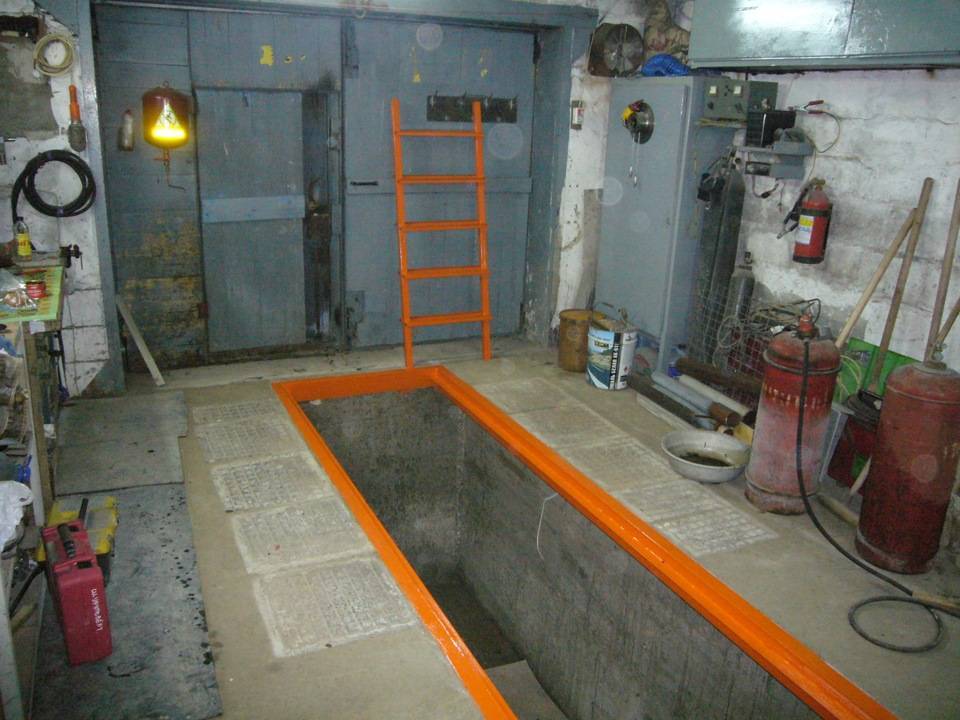

Смотровая яма в гараже – как сделать удобно и функционально?

Требования

Для устройства ям для ремонта автомобилей разработаны свои стандарты, но они касаются только предприятий, которые занимаются осмотром и обслуживанием автомобильной техники. Техническая база должна быть зарегистрирована, поэтому подразумевается, что она соответствует действующим ГОСТам.

Смотровая яма должна обеспечивать:

  • безопасность — как для человека, так автомобиля и других строительных конструкций;
  • удобство при работе — внутри можно встать в полный рост;
  • легкое обслуживание — ремонт и уборка не вызывают трудностей.

Сооружение должно быть защищено от грунтовых вод и заливания при мытье машины. Когда яма не используется, она должна закрываться сверху настилом или крышкой, чтобы в туда никто не упал.

В условиях частной застройки нормативы никто не проверяет, поэтому каждый владелец гаража волен решать этот вопрос по своему желанию. Но это не значит, что должны нарушаться разумные требования по удобству и безопасности эксплуатации ямы. Необходимо соблюдать технику безопасности.

Выполняем земляные работы

Очень важно правильно выполнить все земляные работы. Придется вынуть примерно девять кубометров почвы, чтобы построить смотровую яму

Конечно, это не так просто, но вполне осуществимо. Если вы все-таки не уверены в своих силах, либо хотите быстрее добиться результата, стоит прибегнуть к профессиональной помощи строителей.

Запоминайте важные моменты.

  • Почву нужно частично оставлять прямо около гаража. Земля вам еще пригодится, потому что потом нужно будет засыпать пространства, оставшиеся после обустройства стенок смотровой ямы.
  • Помните, что объем разрыхленного грунта будет превышать объем котлована примерно на четверть.
  • Грунт на дне котлована надо обязательно хорошо выровнять, утрамбовать, а затем дополнительно уплотнить щебнем.
  • Щебенку нужно насыпать достаточно ровным слоем. Потом начинают уплотнять. Желательно использовать специальную трамбовку, чтобы работа шла быстрее, а результат был лучше.

Сразу же предусмотрите места для хранения инструментов, оборудования и запасных частей. Сделайте в стенах смотровой ямы специальные ниши. Это лучше всего выполнить еще на этапе проведения земляных работ.

Полка на шпильках своими руками

Пример полки, установленной на заклепках, показывает, что вы можете создать свой собственный дизайн вещей и предметов в гараже. Помните, что каждый дизайн начинается с эскиза.

    • Во-первых, полка обрезается до желаемого размера из следующего материала ДВП или фанеры;
    • Для повышения устойчивости конструкции к углам полки крепится металлический профиль с жесткими ребрами на внутренней стороне;

По краям полки (от пяти до семи сантиметров) сделаны отверстия с заклепками

Обратите внимание, что если сверлить вблизи углов, полка может сломаться после размещения на ней предметов с разным весом; Затем поместите полку на потолок и отметьте отверстия карандашом. Таким образом, мы гарантируем, что они не будут деформированы и болты не будут деформированы; Затем мы просверливаем отверстия для анкеров. Удалите грязь, образовавшуюся после сверления отверстий

Вставьте анкер до упора в отверстие и затяните гайки;

Удалите грязь, образовавшуюся после сверления отверстий. Вставьте анкер до упора в отверстие и затяните гайки;

    • Прикрепите к анкерным болтам. Затем закрепите накидными гайками. Не лишним будет закрепить их другой простой гайкой, которая должна быть навинчена на резьбу болта;
    • Наконец-то мы добавили саму полку. Для этого на болт и закрепляется гайка, а затем шайба. Сама конструкция прикручивается к концам болтов. Мы починим его шайбой Гровера и еще одним орехом. Шайбы защищают конструкцию от поломки. Шайба Grover не создает крепежной гайки. Крепежные элементы отрегулированы по уровню;

Если вы построите такую полку, в гараже будет гораздо больше места. Чтобы закрепить конструкцию на месте, необходимо прикрепить ее к металлическому углу, который крепится к стене с одного конца и к полке с другого.

Из этого примера можно сделать вывод, что можно обойтись без арендованных мастеров и построить красивую полку в гараже собственными руками. Все, что вам нужно, это немного терпения и усилий.

Подробную информацию о том, как сделать собственные полки в гараже, вы можете найти в этом видео:

Page 3

Располагая верстаком в гараже, вы можете выполнять ремонт самостоятельно, не прибегая к дорогостоящим гаражам и коммунальным услугам.

Сборные верстаки не дешевы и не всегда помещаются в мусор, поэтому лучше построить письменный стол для мастерской собственными руками.

Перед началом работы необходимо определить тип Workbench и выбрать дополнительные функции для вашей модели.

Советы по обустройству

Обустройство рабочего места проводят с учетом пожарной и электробезопасности. Все горючие материалы хранят в отдельном месте вдали от возможных источников открытого огня (печка, рабочая зона верстака).

Электропроводка разводится до места в закрытых кабель-каналах. Обязательно заземляется щиток и силовые розетки.

Наклонный пол с водостоком удобно мыть из шланга. Шкафы и стеллажи лучше на небольших ножках – так будет легче убираться под ними.

Не стоит забывать о комфорте и уюте в гараже. Стены красят в яркий цвет или обшивают панелями. Освещение должно быть ярким, а все рабочие зоны подсвечены дополнительными светильниками. Занавески и удобная мебель для отдыха дополнят образ удобного и практичного гаража.

Как спланировать внутреннее пространство?

Стандартный размер гаража составляет 6х3 метра и высотой 2 метра, на этой площади потребуется разместить машину, смотровую яму, рабочее место с верстаком, стеллажи под мелочевку. В гараже автолюбителя всегда будут находиться следующие предметы:

  • масло и другие жидкости;
  • летняя и зимняя резина;
  • запчасти для автомобиля;
  • автокосметика и автоаксессуары;
  • канистры;
  • компрессор;
  • сварочный аппарат;
  • наборы инструментов и съемников для ремонта;
  • болты, гайки и прочий крепежный инструмент;
  • верстак с тисками.

Организация рабочего места в гараже своими руками должна начинаться с тщательной приборки и избавления от ненужных вещей. Весь старый хлам, пустые банки, сломанные лыжи, ветошь и неиспользуемые предметы выбрасывают. Освободившееся пространство планируется для размещения верстака и полок.

Расстояние от автомобиля до стен должно быть не менее 80 см для удобного прохода и обслуживания, поэтому эффективнее всего разместить стеллажи на стенах и под потолком. Подойдут такие компактные решения:

  • подвесные полки вдоль стен на высоте 1,8-2 метра;
  • система рейлингов на потолке;
  • металлическая сетка на стене, как основа для крепления инструмента;
  • крюки на потолке и стенах для хранения канистр и шлангов;
  • специальная экономпанель с крючками и петлями;
  • натянутые шнуры между стен;
  • подвесные стеллажи под потолком;
  • фиксаторы на стенах для листового материала.

Эти и другие решения, а также боксы для хранения всегда можно найти в строительных и автомагазинах.

Системы хранения в гараже

Огромную роль играет грамотное расположение многочисленных систем хранения в гараже. Все знают, что именно полки и шкафы «съедают» основное пространство в помещении, которое и так не отличается большими размерами. А еще в гараже хранят сезонную резину, крупногабаритное оборудование, велосипеды. Кроме того, есть еще и множество всевозможных мелочей, которые трудно отыскать при необходимости. Узнаем, как же лучше все расположить.

  • Полки можно размещать буквально везде: над стеллажами и над столами, непосредственно над верстаком. Удачное решение – повесить полки под потолком. Туда стоит убрать те предметы, которые нужны не так часто. Все полки позволят отлично хранить множество вещей. Главное, надежно их закрепить.
  • Можно сделать одну большую систему хранения, совместив несколько полок и шкафов. Кто-то предпочитает закрытые стеллажи, а кому-то больше по душе открытые системы хранения.
  • Мелкие предметы стоит хранить в контейнерах, баночках. Все емкости для хранения лучше надписывать.
  • Некоторые гаражники выделяют стену для хранения инструментов и деталей на крючках и кронштейнах. Так все максимально доступно, наглядно, всегда под рукой.
  • Сезонную резину лучше всего хранить на кронштейнах. Это обеспечит сохранность самих шин, позволит сэкономить место.
  • Велосипеды нужно не ставить, а подвешивать на крюках.

Если использовать пространство рационально, ваш гараж покажется вполне просторным и вместительным.

Разметка и постройка смотровой ямы

  1. Если в месте постройки ямы уже есть пол, разметить местоположение последней будет просто, но труднее обустроить. При разметке следите, чтобы расстояние от стены до ямы было не меньше 1000 мм.
  2. Если пол уже построен, удалите покрытие.
  3. В любом случае придется копать вручную. Лучше всего иметь под рукой 3-4 помощника, потому что земли, которую придется выкапывать – больше 10 кубометров. Не забывайте, что разрыхленная земля занимает на 2530% больше пространства, чем утрамбованная.
  4. В процессе выкапывания ямы, если вы найдете глинистые породы, оставьте отсып неподалеку. Порода может понадобиться для заполнения пазух вокруг ямы.
  5. Обустройство ямы, вентиляцию и гидроизоляцию лучше продумывать со специалистом в этом вопросе, т.к. он подберет оптимальную конструкцию, размеры и подскажет, как улучшить постройку.

Вот и все на сегодня. Надеемся, статья была полезной для вас. Подписывайтесь на наш блог и соцсети, рекомендуйте нас друзьям и знакомым, и до новых встреч здесь!

Оснащение

Вентиляция

Для сооружения вентиляции достаточно использовать сантехнические ПВХ трубы. Чтобы обеспечить их «врезку» в смотровую яму, достаточно при заливке стен бетоном или закладке кирпичом оставить необходимые по размеру отверстия. Например, при заливке бетоном вставить соответствующие по диаметру обрезки древесины. Высоту приточной трубы рекомендуется делать на расстоянии 15 см от пола, а вытяжку – на расстоянии 25 см от верхнего края. Многие автовладельцы (и владельцы небольших автосервисов) вообще не делают вентиляции. Для того, чтобы пол в яме был чистым, они попросту засыпают его древесными опилками, что тоже весьма способствует его чистоте и сухости.

Освещение

Для освещения категорически запрещается использования сети 220 Вольт, и это справедливо – в процессе ремонта авто можно по неосторожности «заехать» в осветительный прибор металлическим инструментом, что может закончиться для мастера плачевно. Но и усложнять жизнь, планируя при постройке ямы установку стационарных осветительных приборов, тоже неразумно

Достаточно вывести под полом (при постройке ямы) несколько розеток от трансформатора 12-36 вольт и сделать в разных местах (согласуясь со своим опытом) источники питания безопасные для жизни. Можно ещё сделать металлические закладные пластины, для светильников на магните.

Лестница в смотровую яму

Лестницу, как показывает практика, лучше делать из дерева – при ремонте авто на неё нередко попадают технические жидкости, а с помощью опилок и ветоши деревянная лестница становится «безопасной», то есть нескользкой.

Размеры смотровой ямы в гараже

Строгих рекомендаций по размерам ямы для гаража вы не найдете. Основываются в основном на параметрах машины и собственном росте. Габариты гаражной ямы выбираются из следующих соображений:

  • Ширина должна быть достаточной, чтобы вам в ней было удобно работать. В то же время она ограничивается расстоянием между колесами автомобиля — у каждого колеса должно быть пространство для маневра. В среднем ширина смотровой ямы от 80 см и больше.
  • Ее длина зависит от длины автомобиля. К размеру авто добавляют 1 метр. Этого достаточно для комфортного проведения работ.
  • Глубина считается в зависимости от роста: ваш рост + 10-15 см. В этом случае можно не беспокоиться о том, что ударитесь головой. При необходимости долговременной работы с поднятыми руками, можно сбить специальную табуретку небольшой высоты и становиться на нее. Еще немного поднять пол в смотровой яме можно за счет деревянных трапов.

Это все далеко не догмы. Каждый делает так, как считает нужным. Некоторым глубокие ямы кажутся неудобными и они делают их практически ровно в рост, а иногда и ниже — в 1,5 метра. Если учесть клиренс авто, от пола ямы до дна авто получится порядка 1,7-1,8 метра. Можно сделать и так.

Еще момент по длине. Иногда длинную яму сделать не удается. Тогда ее делают примерно вполовину длины автомобиля, загоняя его передом или задом, в зависимости от того, какая часть машины нуждается в осмотре или ремонте.

Теперь о том, где располагать яму в гараже. Обычно ее немного смещают к одной из стен, оставляя широкую сторону под установку оборудования, складирование запчастей и т.д. При этом от края ямы до ближней стены должно быть не менее 1 метра.

На этом параметры все

Только обратите внимание, что речь шла о чистовых размерах ямы. При разметке котлована необходимо будет добавить толщину на стенок, а копать глубже на высоту стяжки пола (если будете ее делать)

Что надо знать при сооружении?

Высота грунтовых вод. Если она на уровне 2,4 м, строить яму там нельзя, вода затопит её частично. Никакая герметизация, даже стальной чашей, не поможет – вода и чашу приподнимет. В постоянной влаге начнет ржаветь автомобиль.

В этом случае сварите из металла эстакаду во дворе вблизи гаража. Можно высоко не поднимать, если выкопать под ней яму, обложив кирпичом, даже на метр глубины. Уровня эстакады и ямы уже почти достаточно. Лишь в дожди прикрывайте её.

Вернемся в гараж. В яму подведите электричество, с фонарем в руке будет сложнее ремонтировать. 220 вольт трансформируйте в 12 – 24 и протяните по бокам ямы ленты диодное освещение.

Качественная вентиляция и освещение

Вентиляция в гараже схема

Очень важно создать в гараже качественную вентиляцию, она не только избавит помещение от неприятных и вредных запахов, но и защитит его от образования сырости и излишней запыленности. Вентиляционные отверстия обычно делают с обеих сторон от ворот на небольшой высоте и закрывают решетками

Такие же отверстия делаются и на противоположной стене, но уже под потолком

Вентиляционные отверстия обычно делают с обеих сторон от ворот на небольшой высоте и закрывают решетками. Такие же отверстия делаются и на противоположной стене, но уже под потолком.

Верхнее освещение гаража

Конечно, самое лучшее освещение – это естественное, поэтому при возможности стоит подумать о наличии окна. Если такой возможности нет – сделайте тогда несколько зон освещения: над рабочей областью, общее и переносное, которым можно подсветить самое необходимое.

Пользуясь нашими советами и рекомендациями по самостоятельному оборудованию помещения под гараж, вы сможете получить прекрасное и удобное пространство для обслуживания вашего автомобиля.

Внутренняя отделка

Гаражное помещение, это всегда повышенная опасность, так как в нем хранятся горюче-смазочные материалы и не редко сварочные аппараты. Поэтому к материалам для отделки применяются некоторые условия.

Главное они должны быть:

  • огнестойкие;
  • прочные;
  • устойчивыми на воздействие различных факторов.

Больше того, отделочный материал должен легко отмываться и не поглощать запахи. Такими качествами обладают не все материалы.

Подходящий стройматериал:

  • Штукатурные смеси. Идеальная основа, скроет все неровности и дефекты стен.
  • Тонкая обшивочная доска (вагонка). Ее используют как для внутренней, так и для внешней отделки.
  • Кафель. Здесь придется потрудиться, да и по стоимости подойдет не каждому. В то же время керамика – это выгодный вариант. Она негорючая, просто моется и прочная. Если стены гараж будут облицованы плиткой, о ремонте можно забыть на долгие годы. Оформление гаражного помещения

Планирование площади гаража всегда заставляет задуматься. В особенности тех, кто соблюдает порядок во всем. Обустроить гараж своими руками не затруднит, если знать некоторые хитрости в обустройстве рабочих зон. Всегда есть возможность выделить некоторое пространство для необходимых инструментов.

Идеи для гаража своими руками так многообразны, что обсуждать об этом можно долгое время.

Если вы занимаетесь ремонтом своего авто самостоятельно, то вам просто необходим верстак. Изготовить его можно из деревянных брусков нужных параметров. Но столешница обязана быть из металла.

Большое значение придается расположению полок и стеллажей. Им отводится главное место в помещении. Предпочтительно такие конструкции устанавливать вдоль стен. На фото показаны варианты обустройства гаража.

Зрительно расширить пространство гаража можно при помощи подвесных полок из металлической сетки. Туда можно положить старые вещи, которые еще пригодятся.

Надписи и оригинальные стикеры помогут вам разместить все предметы по видам.

Небольшие металлические детали всегда будут на месте, если их поместить на магнитную ленту.

Крючки для вешалки вполне можно сделать из старых гаечных ключей. На них прекрасно разместится резиновый шланг, либо спецодежда.

Старые пластиковые баночки послужат для хранения гвоздиков, винтиков и подобных мелких предметов.

Предметом гордости и стильным украшением вашего современного гаражного бокса станет распределительная панель, типа органайзера. Для этого необходимо укрепить на стену металлический лист со сквозными насечками и в отверстия надеть крючки. Отныне все инструменты и предметы, которые вы используете наиболее часто, всегда будут оставаться на виду.

Велосипеды и другие спортивные принадлежности всегда занимают определенную площадь. Их можно подвесить на крепкие кронштейны. Так вы сэкономите квадратные метры и добьетесь порядка на своей маленькой территории.
