Снятие руля и подушек безопасности на Лада Гранта

В Garage Тизер: Дополнительный бардачок в гранту из заглушки от подушки безопасности.

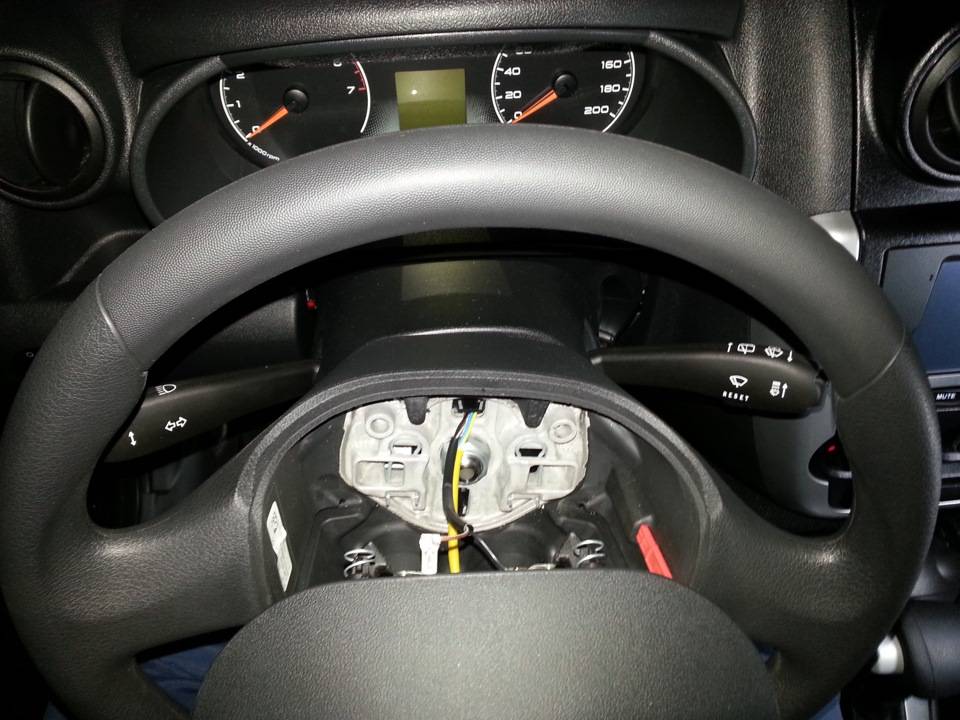

Вид руля без подушки безопасности

Маркером либо другим методом ставим метку положения руля

Удар по рулю, чтоб сбить его со шлицов

Если необходимо поменять положение управляющего колеса, то стоит выставить колеса ровно и набросить руль на шлицы. Проезжаем несколько метров и смотрим, если что остается сделать нашему клиенту устраивает, то собираем в оборотном порядке, если нет – снимаем руль и выставляем как необходимо.

Техно схема разбора деталей для установки спортивного руля

Дополнительным вариантом монтажа управляющего колеса становится установка спортивного руля. Необходимо отметить, что в решении этого вопроса случаи шофер лишается подушки безопасности, но эту функцию будет делать переходник-адаптер травмобезопасный.

Травмобезопасный переходник(адаптер) и крепления к нему

Что же понадобится, разглядим процесс монтажа спортивного руля на Лада Гранта:

  1. Так как у нас что остается сделать нашему клиенту снято, то сперва устанавливаем адаптер. Присоединяем его к управляющему валу, однако не закрепляем.
  2. К управляющему адаптеру присоединяем проводку сигнала. Провода блока подушки безопасности изолируем и оставляем снутри адаптера.
  3. На шлицы устанавливаем переходник. Он то и будет делать функции заместо подушек безопасности, так как при ударе просто деформируется не травмирует грудную клеточку человека.
  4. Прикручиваем конкретно тюнинг управляющее колесо.
  5. Завершающим шагом становится проверка положения руля. Проезжаем вперед и вспять, если руль стоит не ровно, то снимаем переходник и выставляем его.

Таким макаром, сделают тюнинг руля на Лада Гранта. Необходимо отметить, что если установлено спортивное управляющее колесо, то непременно стоит воспользоваться ремнями безопасности.

Установленный спортивный руль с переходником на Лада Гранта

Стоит держать в голове, что нашему клиенту остается операции по подмене управляющего колеса и подушки безопасности стоит делать строго по аннотации. В особенности в части сборки. Так как, одно неудобное движение приводит к срабатыванию подушки безопасности, все операции придется делать поновой. Бывают случаи возможно потребуется «обнуляция» кодов бортовика, который может не узреть новейшую систему безопасности.

AVTOTRUE.RU

  • Home
  • Автогараж
  • Как Снять Подушку Безопасности С Руля Гранта

Эксплуатация автомобиля Лада Гранта просит определенной защиты водителя и пассажиров. Недавно на машины российского автопрома начали устанавливать подушки безопасности. Однако, бывают одна неувязка: они разовые и при срабатывании их придется сменять. Данный процесс тяжкий и просит определенного опыта и познаний. Также, иногда есть необходимость снять либо сменять управляющее колесо, которое дает трещинкы либо деформироваться, когда о него удариться шофер.

Лада Гранта с подушкой безопасности

Предпосылкой выхода со строя подушек безопасности Лада Гранта:

  • Срабатывание вследствие ДТП.
  • Замыкание пакета подушки, что не отдало ей раскрыться либо заводской брак.
  • Выход со строя АКБ, что повлекло срабатывания подушек безопасности.
  • Износ модуля подушки.

Предпосылки выхода со строя управляющего колеса Лада Гранта:

  • Деформация структуры вследствие удара водителем о управляющее колесо.
  • Износ оплетки и трещинкы.
  • Наружные причины, которые повлекли за собой повреждение руля.

Всю совокупность становится предпосылкой принужденной смены управляющего колеса и подушек безопасности.

Принято считать, что можно установить только уникальные запчасти управляющего колеса и подушек безопасности на Лада Гранта, однако это заблуждение. Существует несколько аналогов этих деталей, о наличии которых понятно только мастерам тюнинга и неким автовладельцам.

Разглядим каталожные номера и производителей управляющего колеса Лада Гранта:

  1. Уникальная ВАЗовская деталь имеет каталожный номер завода-изготовителя – 21910-3402018-00. Она совершенно становится по посадочному месту и даже не просит никаких усовершенствований по другому доработок.

Основной вариант спортивного управляющего колеса

Разглядим каталожные номера и производителей подушек безопасности Лада Гранта:

  1. Необычную запчасть производит завод ВАЗ. Она состоит из нескольких частей, на которых сходят: газогенераторный модуль (21910-8232010-00) и блок управления безопасности (21900-3824010-00).

Модуль подушки безопасности

Блок управления подушкой безопасности

Таким макаром, есть вариант осознать, что не считая стандартных деталей руля и подушек безопасности Лада Гранта есть вдобавок аналоги, о наличии которых редко кто знает.

Для демонтажа подушки безопасности Лада Гранта будет нужно 5-милиметровый стержень и плоская отвертка. Что нужно, приступим к самому процессу:

  1. Так же как и в каждом ремонте, необходимо отсоединить «клемму-минус».
  2. С помощью стержней, требуется зажать фиксаторы подушки. Это делается через особые отверстия, метки которых конечно с боковой стороны управляющего колеса.

В местах меток надавливаем стержнем с обеих сторон, чтоб отщелкнуть фиксаторы подушки

Вынимаем модуль подушки безопасности

Демонтаж клеммы плюс с звукового сигнала

Лада Гранта МАГМА › Бортжурнал › Снятие руля Гранты, Калины 2

Я решил поделиться с Вами подробной инструкцией по данной процедуре.Вроде как тут ничего сложного нету, но есть несколько моментов, на которыея попался начитавшись в интернете различных мануалов. В итоге — допущенные ошибкидовольно сильно ударили мне по карману. А именно пришлось менять блокподрулевых переключателей взборе. А стоит он не много не мало: 1100 — 1300 руб.

Итак, давайте начнем. Выполняем все строго по пунктам:

1. Отключите минусовую клемму аккумулятора. После этого необходимо подождать не менее 10 мин. для того, чтобы разрядился конденсатор активатора подушки безопасности.Клемму снимать и ждать 10 мин. !ОБЯЗАТЕЛЬНО!, если не хотите иметь последствия сработанной подушки.

2. Нужно освободить две защелки подушки безопасности. Их держат два пружинных фиксатора.

Подушка безопасности.

Пружинные фиксаторыДля того чтобы их сжать, на руле есть два отверстия. Они расположены по бокам рулевого колеса. Если ранее руль не снимался, эти отверстия будут запакованные (что-то типа пломбы).

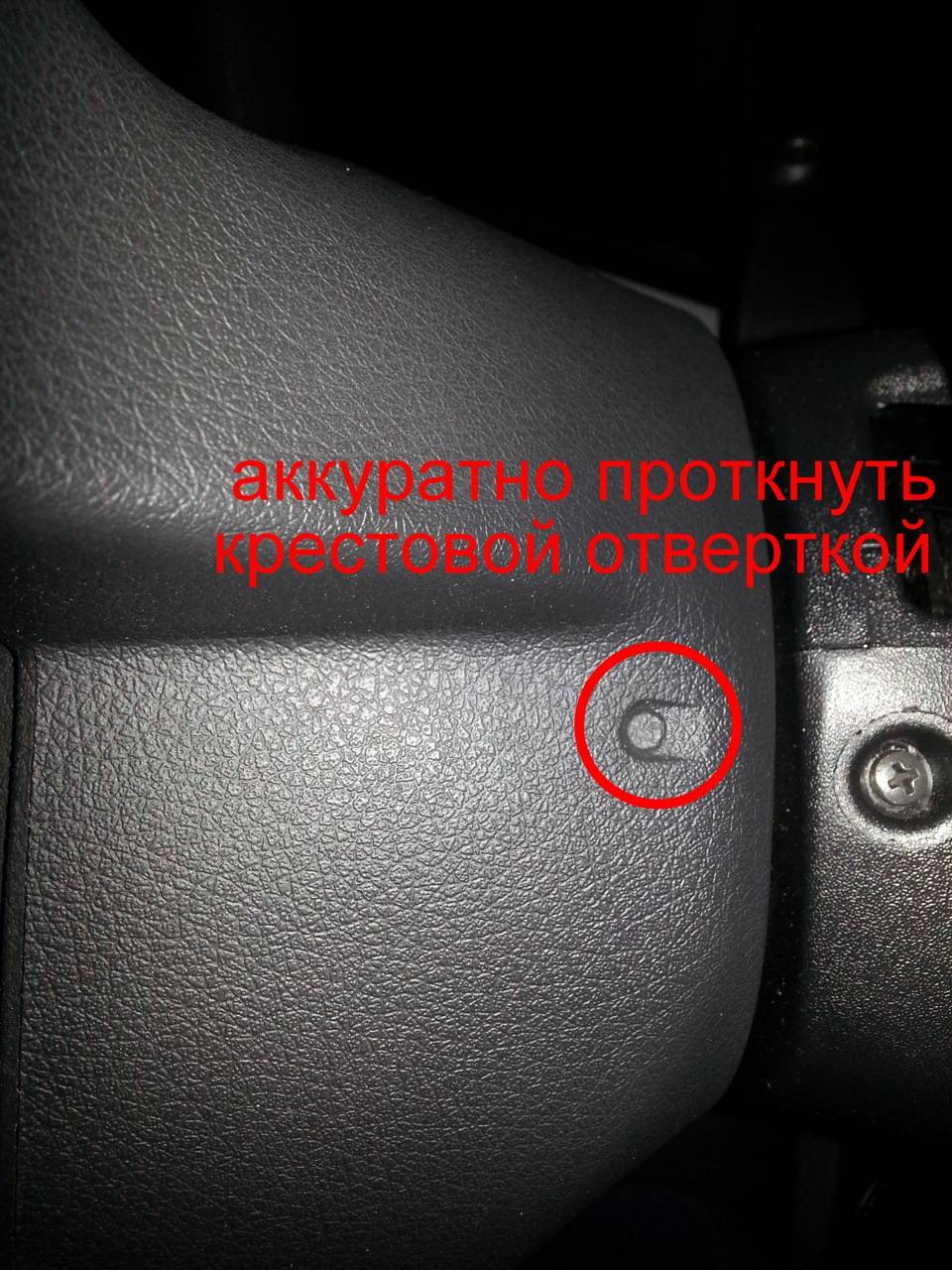

Отверстие для освобождения фиксатора подушкиЭти «пломбы» нужно проткнуть. Сделать это аккуратно можно крестовой отверткой.Далее берём плоскую отвертку. Просовываем её в отверстие и нащупываем подпружиненный упор.

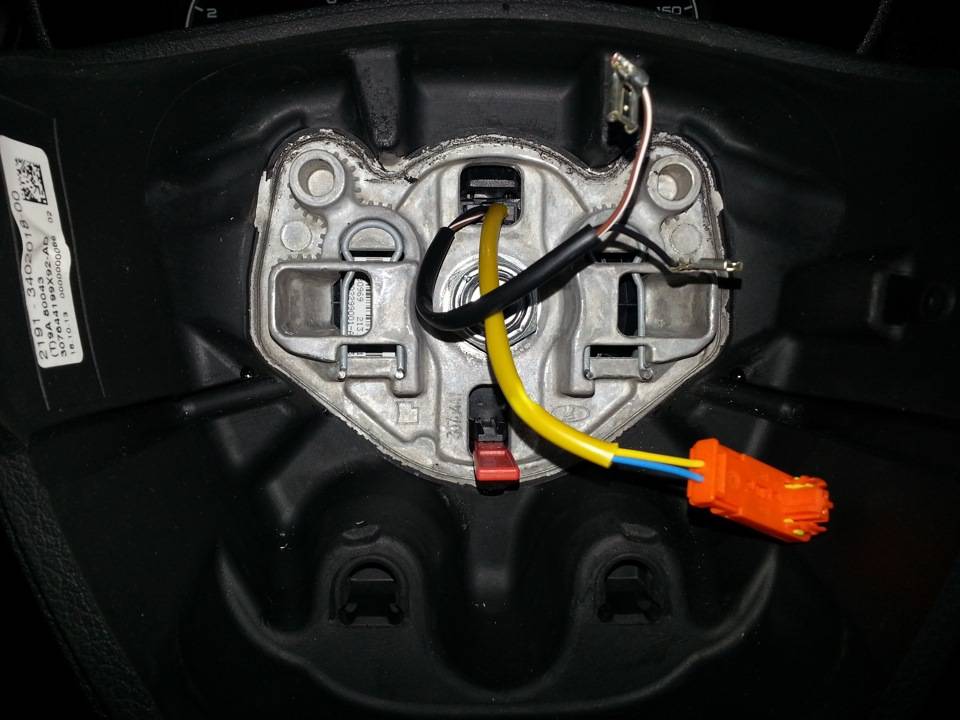

Общий вид без подушки.Одной рукой сдавливаем фиксатор, другой рукой тянем сбоку подушку на себя, до характерного щелчка. Если после отпускания отвертки подушка сама не садится на место, то защелка успешно освободилась.То-же самое нужно повторить с другой стороны, одновременно поддерживая первую сторону, т. к. она может опять защелкнуться.3. После этого необходимо вынуть нижние дополнительные крепления подушки. (изображены на фото аирбега выше)Крепления в посадке сидят довольно плотно. Вытащить их можно только сильно тянув снизу подушку на себя.

Провод аирбега и сигнала.

Здесь обратите ! ВНИМАНИЕ ! на следующее:Не рассчитав я дернул подушку на себя и она резко выскочила из дополнительных креплений. Проводок от подушки коротенький, и от сильного рывка и натяжки разлетелся Г -образный разъём аирбега

Он такой формы и материала, что от любых лишних усилий разлетается вдребезги. Внутри него не просто клеммы, а ещё какой — то дроссель (типа катушки). Отдельно этот кусочек проводки с разъемами не продаётся. Только вместе с блоком подрулевых переключателей.Так что учтите все вышесказанное, и не повторяйте ошибки других. Выполняйте все аккуратно и не торопясь.4. Освободив Подушку от всех креплений, аккуратно отодвиньте её от руля.

Отодвиньте подушку.Отсоедините два провода звукового сигнала. Затем возьмите тонкую плоскую отвертку или нож. Подденьте маленький жёлтый фиксатор на оранжевом разъёме подушки.Он должен немного отойти вперёд. Далее снимите разъём и отложите подушку в сторону. Откроется вот такой вид:

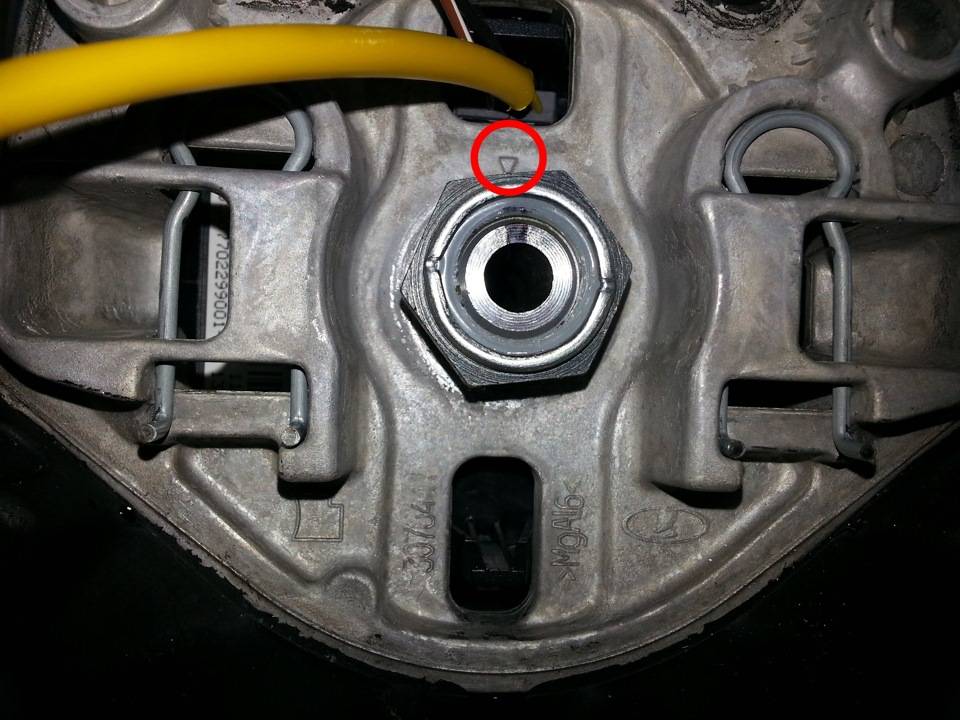

Снятый аирбег5. Для правильной ориентации руля, при его последующей установке, необходимо сделать метку. Берём керн с молотком или маркер. Делаем на валу отметку точно напротив стрелки.

Отметка.

Дальнейшие действия выполняйте в строгой последовательности, чтобы не сломать фиксатор блока подрулевых переключателей, и собственно сам блок.

6. Воротком с головкой на 24 ослабте гайку руля. Открутите её не до конца. Оставьте её закрученной на пару витков.7. Покачивая руль в стороны и тянув на себя, сдерните его с посадки. Он упрется в гайку.8. Выравниваем колеса авто и устанавливаем руль прямо.9. Вынимаем из кармашка фиксатор. Совместив метки вставляем фиксатор в блок подрулевых переключателей, как показано на фото.

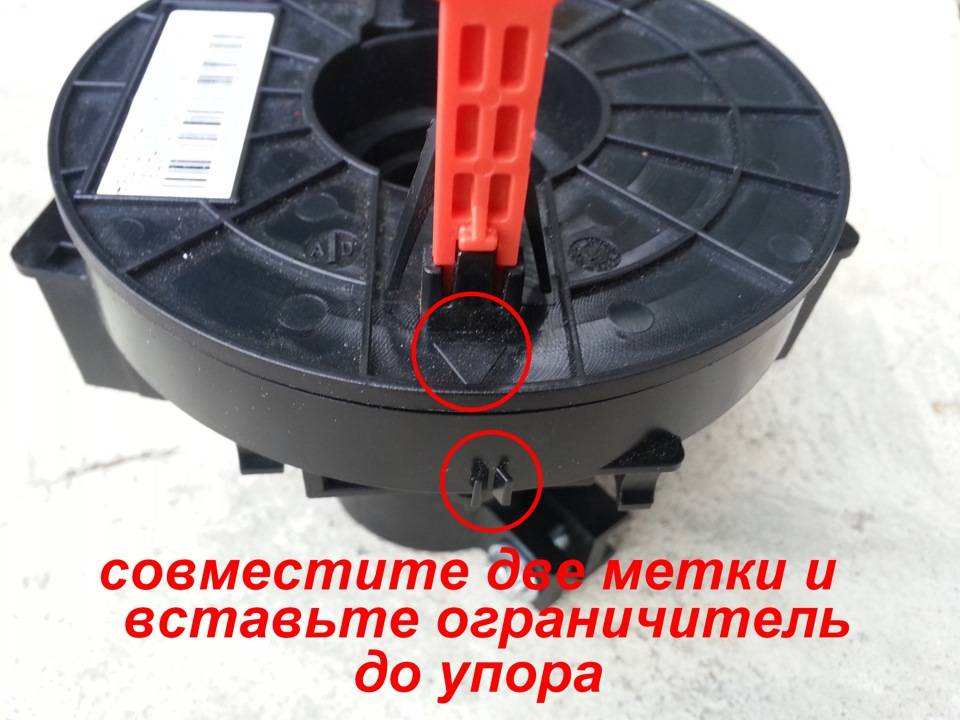

Фиксатор.10. Исключая любое движение руля откручиваем до конца гайку

! ВАЖНО! Если руль сдвинуть с красным фиксатором, он его выломает с корнями блока подрулевых переключателей.Вынимаем руль, пропуская проводку через отверстие

Сборку выполняем в обратной последовательности, обращая внимание на те важные нюансы, которые я указал ранее. Собственно и всё

Спасибо за внимание!)))

Собственно и всё

Спасибо за внимание!)))

Тюнинг руля и подушек безопасности

Техническая схема разбора деталей при установке спортивного руля

Еще одним вариантом монтажа рулевого колеса становится установка спортивного руля. Стоит отметить, что в этом случаи водитель лишается подушки безопасности, но эту функцию будет выполнять переходник-адаптер травмобезопасный.

Травмобезопасный переходник

Травмобезопасный переходник(адаптер) и крепления к нему

Итак, рассмотрим процесс монтажа спортивного руля на Лада Гранта:

  1. Поскольку у нас все снято, то первым делом устанавливаем адаптер. Присоединяем его к рулевому валу, но не фиксируем.
  2. К рулевому адаптеру присоединяем проводку сигнала. Провода блока подушки безопасности изолируем и оставляем внутри адаптера.
  3. На шлицы устанавливаем переходник. Он то и будет выполнять функции вместо подушек безопасности, поскольку при ударе легко деформируется и не травмирует грудную клетку человека.
  4. Прикручиваем непосредственно тюнинг рулевое колесо.
  5. Последним этапом становится проверка положения руля. Проезжаем вперед и назад, если руль стоит не ровно, то снимаем переходник и выставляем его.

Таким образом, можно сделать тюнинг руля на Лада Гранта. Стоит отметить, что если установлено спортивное рулевое колесо, то обязательно стоит пользоваться ремнями безопасности.

Установленный спортивный руль с переходником на Лада Гранта

Установка и снятие подушек безопасности на автомобиле «Лада Гранта»

Кончено, довольно большое количество человек старается сравнить две модели отечественного транспортного средства. Во-первых, это автомобиль под красивым названием «Лада Калина». Во-вторых, это тоже отечественное транспортное средство под не менее красивым названием – «Лада Гранта». Казалось бы, модели выпущены на одном и том же заводе, да и элементы схожие, но как утверждают специалисты и создатели автомобиля они являются полной противоположностью друг друга. Собственно об этом же самом говорит и их внутреннее строение.

Кроме того, стоит отметить, что если затрагивать тему безопасности на дорогах страны, то вторая модель превосходит первую в десятки раз. Возможно, именно поэтому популярность автомобиля «Лада Гранта» настолько велика. Например, давайте рассмотрим уровень безопасности относительно подушек безопасности вашего транспортного средства. На модель под названием «Лада Гранта» на заводе установили ни что иное, а подушки безопасности, которые надуваются при столкновении. Кроме того, внутри салона имеется и боковая подушка безопасности.

Конечно, до подушки безопасности нет ни кому особого дела, ее не нужно чистить, снимать или менять без необходимости. Но согласитесь, что могут возникнуть такие ситуации, что водителю или хозяину транспортного средства придется снять руль, или его просо разобрать. Как же быть с подушкой безопасности в данной ситуации?

Помните о том, что перед тем как начать снимать руль, а значит и разбирать подушку безопасности, которая согласно техническим нормам была установлена и вмонтирована в него. Во-первых, необходимо выключить зажигание двигателя вашего транспортного средства.

Во-вторых, что совершенно естественно остановить ваше транспортное средство. В-третьих, необходимо открыть капот вашего автомобиля, а в нашем случаи, это автомобиля «Лада Гранта», и вытащить минусовую клемму автомобильного аккумулятора. Вы спросите для чего? Все для того же самого, что не произошло короткое замыкания. Если вы этого не выполните и замыкание все – таки произойдет то, скорее всего, вам потребуется полностью менять бортовой компьютер, что приведет к большим финансовым затратам.

Обратите внимание и еще на один важный момент проведения данной процедуры. Посмотрите внимательно, в каком положении стоят (а значит, уже остановились) колеса вашего транспортного средства

Помните о том, что они должны быть расположены именно в прямолинейном положении.

Теперь можно приступить к следующему этапу работа рулевого колеса вашего транспортного средства. Необходимо открутить несколько болтов, которые расположены с боковой части руля автомобиля. Помните, что именно они служат креплением модуля газового генератора, который вместе с рулевым колесом представляют единую картину, а если быть в выражениях точнее, то единую конструкцию. В том случаи, если модуль не сработал его нужно положить на ровную поверхность, так чтобы его крышка расположилась своим направлением вверх.

После этого необходимо открутить те винты, которые отвечают за крепление рулевого вала, и при помощи крестообразной отвертки можно выполнить данную процедуру. Помните о том, что необходимо обязательно вытащить вместе с выключателем и уплотнительное кольцо. И только после этого нужно провести работы, которые связаны с процессом разъединения жгутов и проводов сети бортового компьютера.

Завершающим этапом проведения техники разбора станет снятие вала рулевого колеса, выполнить это можно при помощи плоской отвертки. После этого вы способно можете достать подушку безопасности, а при необходимости заменить ее на новую подушку безопасности. После чего установить на ее «родное» место

Теперь обратите внимание, что колеса вашего транспортного средства стоят ровно и минусовая клемма автомобильного аккумулятора снята, первое, что необходимо выполнить, это установить вал рулевого управления, и соединить его с «родным» устройством. Затем модно провести демонтаж красного транспортировочного ключа

После этого нужно провести установку рычагов системы омывателя, а также системы сигнализации вашего транспортного средства. После всего выполненного, о чем написано выше, вам остается только продеть два провода через ступицу в передней части рулевого колеса и провести завершающий процесс сборки руля в обратном порядке тому, как мы его разбирали.

Назначение и принцип действия снпб

Система надувных подушек безопасности является дополнительным средством защиты водителя, пристегнутого ремнём безопасности, и предназначена для снижения тяжести его травмирования при фронтальных (±30 градусов) столкновениях автомобиля в дорожно-транспортных происшествиях. СНПБ срабатывает в зависимости от силы столкновения автомобиля с различными препятствиями.

В случае срабатывания СНПБ верхняя часть крышки облицовочной модуля надувной подушки безопасности при наполнении подушки газом разрывается в конструктивно определенных местах и раскрывается на две или три части. Через образовавшийся проем, наполняемый газом мешок подушки безопасности раскрывается перед рулевым колесом или панелью приборов.

Новая Лада: Расположение предохранителей и реле в монтажном блоке на автомобиле Лада Гранта ВАЗ 2190

Время наполнения подушки составляет около 30-40 мс. После наполнения подушки безопасности вследствие избыточного давления, газ выходит через специальные отверстия, находящиеся в задней части мешка подушки безопасности, предотвращая тем самым столкновение водителя или пассажира с деталями интерьера автомобиля и смягчая при этом тяжесть соударения их головы и грудной клетки.

Блок управления ВАЗ 2190 Гранта подушками и ремнями безопасности на 2

Уважаемые покупатели, во избежание ошибок при отправке блока управления подушками и ремнями безопасности, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска, на одну, две или четыре подушки и ремни безопасности.

         Большинство современных автомобилей оборудуется множеством систем безопасности, призванных минимизировать вред здоровью человека во время аварии. Одна из основных – подушки безопасности. Если на вашей машине сработал индикатор системы подушек безопасности, это значит, что во время ЧП она не сможет хорошо выполнить свое главное предназначение – смягчить удар.

         Электроника Takata имеет своей целью постоянно контролировать скорость автомобиля, его положение на дороге, «пристегнутость» ремней безопасности, количество людей в салоне, а также в момент аварии фиксировать характер и места ударов у авто. Согласно показателям блока система в автоматическом режиме принимает решение относительно своего срабатывания.

         Система SRS или AutoLiv, Airbag, известная нам как «подушки безопасности», представляет собой эластичный модуль, который наполняют воздухом или газом, с электронным блоком управления и ремнями безопасности. Подушки безопасности предназначены для смягчения ударов и снижения травмирования в момент ДТП, но, главное, они служат для сохранения здоровья и жизни водителям и пассажирам.

         Модуль газогенератора в сборе «подушка безопасности» представляет собой сочетание датчика, исполнительного устройства и нейлоновой подушки. Взрыв достигается контролируемым воспламенением взрывчатых веществ, которые имею вид пилюль. В момент взрыва воздух заполняет подушку с невероятной скоростью.

Если у Вас на панели горит значок SRS (это символ водители называют «пузатый дядька»:)) то обязательно нужно побеспокоиться о ремонте подушек безопасности в Вашей машине.

При этом загорание индикатора Airbag не всегда значит неисправности именно подушки. Сейчас многие автопроизводители подключают к нему и другие системы, задействованные в обеспечении безопасности водителя и его пассажиров. Обычно все вместе они называются «SRS».

Она включается в себя:

— подушки безопасности;

— датчики ударов;

— преднатяжители;

— ремни безопасности;

— блок управления

и другое, если это предусмотрено производителем. То есть, если сработал индикатор системы подушек безопасности, значит, что-то случилось с одним из этих компонентов. Неопытному водителю трудно точно определить причину неисправности, поэтому если такая проблема возникла, лучше обратиться к опытному специалисту. Он сделает диагностику и посоветует методы устранения проблемы, так же стоит проверить индикатор ABS (индикатор антипробуксовки).

Система безопасности с горящим индикатором SRS полностью неработоспособна. Если индикатор подушек постоянно горит, то в случае аварии ни одна подушка не сработает, пусть даже они все на месте. Индикатор должен загораться при включении зажигания и через несколько секунд гаснуть.

         После ДТП система сохраняет всю информацию о столкновении в электронном блоке и на панели управления горит индикатор, который сигнализирует о необходимости ремонта.

Ремонт самих подушек безопасности не возможен и требуется их обязательная замена.

— Попытка снятия модуля подушки безопасности без отключения его электропитания может привести к неожиданному срабатыванию подушки.

— Приступать к следующим работам по снятию подушки безопасности можно только после полного разряда конденсатора активатора. Для разряда конденсатора необходимо подождать не менее одной минуты после отключения электропитания. Запрещается разборка модуля подушки безопасности.

— Не допускается падение модуля подушки безопасности и попадание на него воды, смазки или масла.

— Не допускается воздействие на модуль подушки безопасности температуры выше 95 °C. При установке модуля в рулевое колесо автомобиля находитесь вне зоны разворачивания подушки.

— При первом включении зажигания после установки модуля подушки безопасности в автомобиль находитесь вне автомобиля, и включайте выключатель зажигания, протянув руку под рулевой колонкой.

Другие артикулы товара и его аналогов в каталогах: 21900382401010.

ВАЗ 1117-1119, ВАЗ 2190.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить блок управления подушками и ремнями безопасностина автомобиле Лада Гранта.

С интернет — Магазином Дискаунтер AvtoAzbuka  затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Последовательность действий при снятии

Для начала необходимо выкрутить два винта с обратной стороны руля Приоры, которые расположены по обе стороны. Для этого понадобится шестигранник на 5 миллиметров, при этом с обеих сторон необходимо сжать пружинные фиксаторы, не допуская выпадения подушки

Важно помнить, что перед началом работы необходимо снять клеммы аккумулятора, чтобы предотвратить срабатывание подушки безопасности

После этого аккуратно снимите подушку с лицевой стороны рулевого колеса. Для этого надо аккуратно поддеть фиксатор вместе с проводами и отвести его в сторону, а также отсоединить провода электропитания, ведущие к звуковому сигналу.

Далее пригодится заранее заготовленная головка на 24 миллиметра, при помощи которой срывается гайка вала, впрочем, до конца ее откручивать пока не нужно. На данном этапе нужно каким-то образом отметить положение руля, что понадобится для последующей сборки в изначальное его положение. С этой целью можно сделать соответствующие отметки на кожухе или, собственно, на руле.

После того как гайку удалось расслабить, можно приступать к непосредственному снятию руля. Для этого сперва надо осторожными движениями с двух сторон подстучать его с тыльной стороны, однако не стоит прилагать излишних усилий, ведь руль еще находится на валу. Поступательно подталкивая руль, необходимо добиться, чтобы он полностью сбился со шлицев, и когда этого удастся достичь, можно далее раскручивать ранее ослабленную гайку.

После этого, собственно, можно приступать к снятию руля. Действовать, как и прежде, нужно аккуратно, продевая провода питания звукового сигнала и подушки безопасности через специальные отверстия. По завершении этой процедуры можно произвести окончательное снятие руля Лады Приора.

После проведения запланированных действий сборка руля автомобиля Лада Приора с подушками безопасности производится в обратном порядке. При этом не стоит забывать о сделанных при разборке метках, что позволит установить руль в изначальном положении. Помните, что при проведении вышеперечисленных манипуляций, до снятия подушки, следует находиться вне зоны ее раскрытия.

Впоследствии, после восстановления целостности руля и подушки безопасности, при первом снятии блокировки и включении двигателя рекомендуется находиться вне салона автомобиля, а зажигание включать, протянув руку над рулевой колонкой. Таким образом вы сможете обезопасить себя от непредвиденных срабатываний и травмирования.

Подводя итоги, можно отметить, что в целом процесс снятия руля автомобиля Лада Приора с подушкой безопасности при соблюдении всех вышеперечисленных рекомендаций не составляет особых проблем, особенно для опытных автолюбителей, и может быть выполнен самостоятельно, без обращения в сервисные центры производителей или дилеров, а также на станции технического обслуживания

Главное, пошагово выполнять порядок действий и соблюдать меры предосторожности
