Как отремонтировать стартер ВАЗ-2107 своими руками
Для самостоятельного ремонта пускового агрегата необходимо:
- снять и разобрать устройство;
- проверить состояние обмоток, втулок и щеток;
- заменить поврежденные элементы;
- произвести обратную сборку с проверкой корректности соединений электропроводки.
Демонтаж и разборка
Для снятия и разборки агрегата необходимо:
- Отключить клеммы от батареи, а затем вынуть аккумулятор из моторного отсека.
- Демонтировать защитный щиток под силовым агрегатом, ограничивающий доступ к электродвигателю.
- Открутить гайки, удерживающие провода на корпусе пускового агрегата.
- Выкрутить гаечным ключом болты, соединяющие корпус электромотора с картером силового агрегата.
- Вытянуть узел из посадочного гнезда.
- Отвернуть гайку втягивающего реле и снять узел с корпуса электромотора.
- Отвернуть стягивающие болты и аккуратно демонтировать крышки, а затем вынуть ротор из статора.
Замена втулок
Замена втулок стартера выполняется при повышенном зазоре между валом и опорой. Из-за нарушения взаимного положения деталей ротор задевает за пластины статора. Для устранения дефекта требуется удалить изношенные детали.
Поврежденная фронтальная опора выбивается из посадочного отверстия подручным инструментом, задняя глухая втулка извлекается съемником или высверливается на станке.
Перед началом монтажа втулки из композита выдерживаются 5-10 минут в емкости с моторным маслом, которое пропитывает пористую поверхность. Бронзовые опоры смазываются при установке вала ротора.
Замена электрических щеток
Для подачи напряжения на обмотки ротора используется плоский коллектор и щетки (из смеси графита и медного порошка), прижимаемые пружинами. Количество щеток соответствует количеству полюсов, в конструкции элементов предусмотрен эластичный многожильный провод. В процессе работы графитовые элементы изнашиваются и обгорают, одновременно появляется выработка на коллекторе.
Замена графитовых щеток производится по алгоритму:
- Снять заднюю крышку корпуса.
- Открутить винты крепления щеток (всего в конструкции 4 элемента).
- Снять изношенные элементы и установить новые щетки.
- Прочистить полость статора от остатков продуктов износа графитовых элементов.
- Установить снятые детали на штатные места.
Ремонт втягивающего реле стартера
Электромагнитное втягивающее реле обеспечивает перемещение шестерни на роторе, которая входит в зацепление с зубчатым венцом маховика в момент подключения электрического стартера к бортовой сети автомобиля. Устройство расположено на корпусе пускового агрегата, в конструкции цепи предусмотрено дополнительное реле питания (находится под капотом).
Для проверки реле необходимо замкнуть стартер напрямую. Если ротор вращается, то электромагнитный узел подлежит замене. Дополнительная диагностика предусматривает замер напряжения обмоток тестовым прибором.
Исправные катушки имеют сопротивление 75 и 55 Ом (для удерживающей и втягивающей обмоток соответственно). Если значение отличается от заводских параметров, то узел подлежит замене, отремонтировать реле своими руками или в мастерской невозможно.
Затем отворачиваются болты крепления реле к корпусу электродвигателя. Узел выводится из зацепления с задней крышкой. Новый электромагнит устанавливается и подключается в обратной последовательности.
Сборка и установка стартера
Сборка агрегата производится в обратной последовательности. В конструкции части узлов предусмотрены стопорные кольца или шплинты, которые необходимо установить на место. Подключенный агрегат необходимо проверить на работоспособность. Процедура сборки стартера показана в видео, снятых владельцами в процессе самостоятельного ремонта агрегата.
Редукторный стартер на ВАЗ 2107: ставить или нет?
Какой стартер лучше: редукторный или обычный? Довольно часто таким вопросом задаются владельцы устаревших моделей авто, в том числе, и ВАЗ-2107. Старые модели стартеров разрабатывались достаточно давно, поэтому основным их недостатком можно называть большое энергопотребление. Автомобилисты отечественных авто часто сталкиваются с ситуацией, когда стартер не желает запускать двигатель в сильные морозы. Но сегодня существует более обновленная версия этого механизма, который называется редукторным. В чем преимущества редукторного варианта, а также устройство и принцип его работы, узнаем из данного материала.
Преимущества редукторного стартера для ВАЗ 2107
Нередко одна запчасть может значительно улучшить характеристики автомобиля. Установка редукторного стартера на ВАЗ 2107 обеспечивает беспроблемный запуск двигателя. Замена стартера на редукторную модификацию обеспечивает:
- быстрый запуск двигателя;
- увеличение срока службы и интервалов между профилактическим обслуживанием стартера;
- увеличение энергоэффективности и мощности стартера при меньших габаритах и массе устройства.
Благодаря улучшенной энергоэффективности редукторный стартер позволяет завести автомобиль даже при сильно разряженном аккумуляторе в зимнее время. По утверждению владельцем “семерки” с таким типом стартера, завести автомобиль получается даже при практически полном разряде аккумулятора
Редукторный стартер экономит заряд аккумуляторной батареи, что важно при частых поездках на малые расстояния, когда интервалы поездок между запусками двигателя недостаточны для полного заряда АКБ
Также редукторная модификация стартера имеет значительно больший срок службы, чем стандартный стартер ВАЗ 2107.
А если венец маховика стерся?
Если венец приказал долго жить, то это можно нащупать в прямом смысле слова после снятия стартера. Рукой проведите по зубьям и оцените степень их износа. Если нужно менять венец, то делается это после снятия коробки передач. С маховика аккуратно сбиваете старый венец. Если он впервые снимается, то можно немного схитрить и поставить его другой стороной. Зубья стираются только наполовину, поэтому для экономии средств можно использовать деталь повторно. Этим вы сэкономите рублей 300-400, но если есть желание поставить новый венец — сделайте это. Новое все же крепче, чем старое.
Но придется ее прогреть на газу несколько минут, больше никаких способов установить на маховик нет. Аккуратно надеваете венец, прижимаете и ждете несколько секунд, чтобы металл остыл и крепко обжал маховик. Снимать последний нет смысла, все можно сделать достаточно быстро, если у вас есть смотровая яма или эстакада. После проведенных работ проверьте работу механизма запуска, стартер не должен чувствовать препятствий при вращении ротора.
Проверка и разборка стартера
Если при попытке запуска двигателя были слышны щелчки, а потом – тишина, но через несколько попыток стартер все же начинал работать, проблема кроется во втягивающем реле
Нужно его снять, для чего открутите три гайки от шпилек и осторожно извлеките устройство. Если у вас есть опыт обращения с паяльником, то разберите устройство, внутри которого увидите 3 «пятка»: медные (обычно прямоугольные) площадки, которые «обязаны» контактировать друг с другом
Просто зачистите их наждачной бумагой и соберите устройство. Если опыт отсутствует, замените втягивающее реле в соответствии с его маркировкой.
Тестирование ротора и статора
Для этого сначала снимите заднюю крышку, отвернув пару винтов крестовой отверткой. Далее таким же плоским инструментом подденьте стопорную шайбу на валу и снимите её. Потом:
- открутите пару стягивающих болтов и рассоедините стартер;
- вытащите ротор, для чего нужно удалить стопор со шплинтом;
- посмотрите вовнутрь статора: увидите 4 щетки – если они выступают менее чем на 5 мм, их нужно заменить.
Отсоедините контакты статора и проверьте сопротивление по отношению к «массе»: оно должно быть больше 10 кОм. Далее измерьте сопротивление между выводами катушки: если оно стремится к бесконечности, есть обрыв, «0» указывает на короткое замыкание.
Втулки
Их две (одна больше, другая меньше): в передней и задней части вала стартера. Износ этих деталей в течение длительной эксплуатации — обычное дело. В итоге ротор начинает приближаться к статору из-за люфта и стартер не развивает полной мощности
При впрессовке новых втулок соблюдайте осторожность – они хрупкие
Лада 4×4 3D Полная переделка ☭ › Бортжурнал › Перед выбором стартера. Подскажите кто что знает.
И снова здравтствуйте. Случилась у меня неприятность. На днях при заводке автомобиля втягивающее реле не отпустило бендикс, толи контактная группа на замке зажигания, после чего стартер продолжал крутить. Вовремя открыл капот, скинул клему с АКБ, но в доле секунды пошел белый дым. Итог, проводку нужно менять, старте наверняка тоже сгорел. Для того чтоб в дальнейшем не столкнуться с подобной проблемой, а особенно где-то в лесу или за городом решил преобрести новый и полностью заменить проводку.

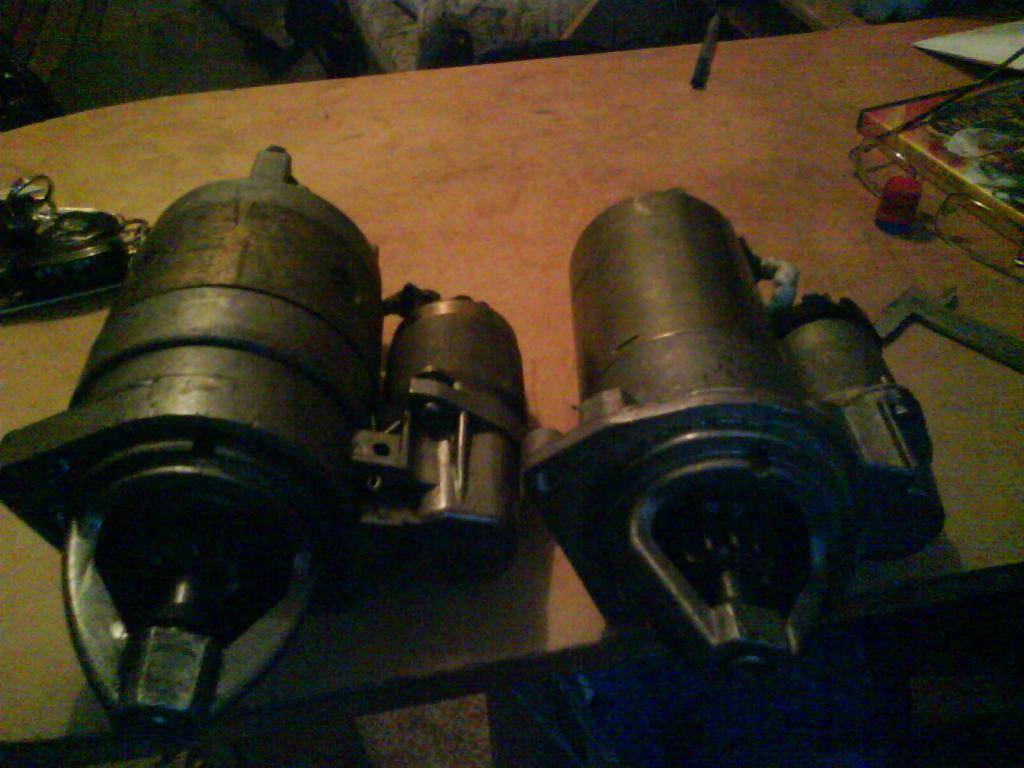

На рынке сейчас большой выбор стартеров:— Редукторный— Редукторный с постоянными магнитами— С постоянными магнитами
Стартер с постоянными магнитами
Стартеры с постоянными магнитами начали появляться на транспортных средствах с конца 80-х. Два главных преимущества этих двигателей по сравнению с обычными типами — меньший вес и меньший размер. Это делает стартер с постоянными магнитами популярным выбором для изготовителей транспортного средства, так как из-за компактности современных автомобилей меньше места остается для электрических систем двигателя. Сокращение веса вносит вклад и в сокращение потребления топлива. Для НИВЫ уменьшение веса не столь приемущественно, как для меня. Кольцевое зубчатое колесо в некоторых типах стартеров изготавливается из полиамидного компаунда с минеральными добавками, чтобы повысить его прочность и износостойкость. Шестерни якоря и сателлиты — из обычной стали. Такая комбинация материалов обеспечивает тихую и эффективную работу редуктора. Что так же не является приемуществом. К тому же, как слышал от многих владельцев, что в сильные морозы существует проблема при заводке автомобиля при подобных стартерах.
Автолюбители подтверждают, что замена классики на редукторный приводит к тому, что двигатель запускается одинаково легко при любом уровне заряда аккумулятора и даже когда он практически разряжен. Помимо этого преимуществами редукторного стартера является то, что происходит экономия аккумуляторной батареи, двигатель автомобиля спокойно запускается даже при низких температурах окружающей среды, эта деталь является более надежной и служит гораздо дольше. За счет чего редукторный стартер более эффективен, чем классический? Отличие его заключается в том, что он имеет зубчатую передачу, расположенную между якорем и бенедиксом. Потребляя аналогичную силу тока, редукторный стартер крутит гораздо эффективнее, чем классический. Более всего популярности и положительных отзывов у планетарного редуктора. Наличие изготовленных из пластмассы планетарных колец объясняет невысокую стоимость его самого и ремонта.
Теперь осталось совсем немного, послушать советы, сделать выводы и пойти в магазин за покупкой.
Конструкция и принцип работы
Регулятор напряжения может быть нескольких типов: контактный, электронный и трехуровневый. Контактное реле регулятора можно упустить, так как оно, уже давно не используется на автомобилях ВАЗ. На сегодняшний день, наибольшую популярность имеет регулятор напряжения электронного типа. Его конструкция, включает в себя обмотку, состоящую из 1300 витков провода. В процессе работы, она намагничивает металлический сердечник.
Заводской показатель сопротивления, в данном реле, равен 17 Ом. Если при проверке специальным прибором, уровень сопротивления будет ниже или выше, то это означает, что внутри реле происходит замыкание.
Основной составляющей устройства, отвечающего за стабилизацию напряжения, являются резисторы. Во время работы, в них происходит коммутация. Их устройство предусмотрено таким образом, чтоб выдерживать перепады напряжения до 80 Ом.
Исключением является трехуровневый регулятор. Он устанавливается отдельно от электронного реле, вместо щеток генератора. Для того, чтоб закрепить и подключить данное устройство на ВАЗ 2107, нужно просверлить небольшое отверстие в кожухе генератора. Провода, идущие от устройства, нужно просунуть в это отверстие, и подсоединить их таким образом, чтоб трехуровневый регулятор и блок управления ним, расположенный на массе кузова, получали питание от одного источника.
У многих может возникнуть такой вопрос: «почему данный аппарат, получил название „трехуровневый“?» Ответ прост: при его работе, выделяют три штатных режима работы: минимальный (13,72 В), средний (14,26 В), и максимальный (14,75 В).
Трехуровневый тип, отличается от электронного, своим предназначением. На ВАЗ 2107, существует такая проблема, как: во время морозов, аккумулятор не держит заряд, а генератор не заряжает его. Так вот, для того, чтоб устранить данную проблему, используют регулятор такого типа.
Стартеры с постоянными магнитами
Сильные магниты стали недорогими в производстве, и оказалось, что они вполне применимы для автомобильных стартеров. Изготовить магнит и собрать корпус с магнитами гораздо проще, чем мотать обмотку возбуждения, поэтому стартеры на постоянных магнитах быстро вытеснили устаревшие конструкции с обмотками возбуждения. Стартеры на постоянных магнитах получились маленькими, легким и достаточно сильными, для уверенного запуска двигателей.
Так выглядят магниты для стартера. Они очень похожи, но на самом деле они разные.
Очень похожие магниты, но разные, они должны быть двух типов – Юг – Север и Север –Юг.
В корпусе стартера магниты расставлены строго определенным способом. Если магниты неправильно подобраны (при ремонте), стартер может вообще не закрутиться. Если магниты неправильно расставлены, стартер закрутится в другую сторону.
Картинка совершенно условно показывает, что магнитная система для вращения якоря в другую строну повернута нат 90 градусов.

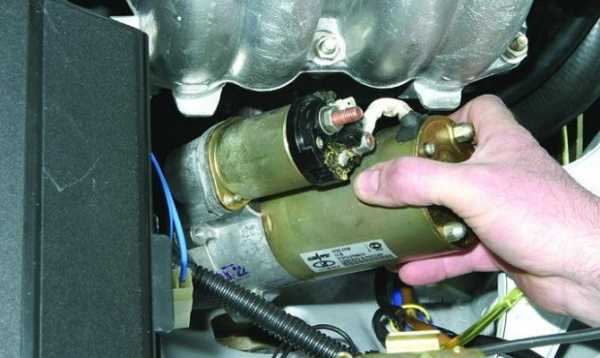

Снятие стартера ВАЗ 2107
В «семерке», как в большинстве автомобилей, стартер расположен в нижней части двигателя возле коробки передач. Работы по замене стартера необходимо проводить на яме или подъемнике, чтоб иметь свободный доступ к болтам крепления и клеммам подключения электропитания. Собственно, единственная проблема при демонтаже/монтаже стартера – его неудобное расположение. Работы не требуют специального инструмента и подготовки.
Снимать стартер ВАЗ 2107 (инжектор, карбюратор) необходимо при отключенном аккумуляторе. Иначе «плюсовой» провод, идущий от аккумулятора к контакту тягового реле, может устроить короткое замыкание. Работы по демонтажу производятся в следующем порядке:
Отсоединить клеммы аккумулятора (можно снять аккумулятор, без него работы будет выполнять удобнее).
Снять щиток для защиты от грязи, если он установлен внизу моторного отсека.
Открутить крепления жгута проводов, которые идут к стартеру.
Открутить гайки и отсоединить управляющий и силовой провод от тягового реле.
Выкрутить два верхних и один нижний болт крепления (Один из верхних расположен крайне неудобно, поэтому некоторые «мастера» не ставят его на место после того, как выкрутят. Это ослабляет крепление и может привести к поломке в условиях воздействия динамических нагрузок и вибраций на узел).
Снять стартер, вынимая его вниз, под автомобиль.
После этого можно проверить работоспособность стартера и, при необходимости, отремонтировать или заменить его.
Замысловато ли устройство стартера «семерки»?
Стартер отвечает за пуск мотора. Это электродвигатель с 4 полюсами и таким же количеством щеток. Он располагается в нижней части моторного отсека с правой стороны от блока цилиндров, это демонстрирует фото из-под капота. Фиксация на картере сцепления осуществляется посредством трех болтовых соединений.
Этот элемент не рассчитан на длительную работу, его единственная функция – предоставить двигателю нужный крутящий момент. Справившись с задачей, деталь возвращается в состояние покоя. Так что любая серьезная неисправность приведет к отказу транспортного средства. Устройство стартеров ВАЗ 2107 и других моделей этой линейки одинаково. Если же и встречаются некоторые отличия, то они незначительны.
Важно знать, что стартер может быть редукторный, тогда схема будет немного сложнее, но для рассматриваемого вопроса это мы затрагивать не будем
Устройство стартера включает более чем 40 мелких элементов, из которых собираются основные части – электродвигатель постоянного тока, бендикс и тяговое реле. Их легко найти на фото. В функции моторчика входит передача вращательного момента на коленчатый вал посредством шестеренной передачи. Благодаря втягивающему реле обеспечивается перемещение бендикса. Кроме того, реле отвечает и за замыкание контактов электрического мотора. Бендикс – маленькая деталь, но выполняет весьма важную задачу – обеспечивает сцепление вала и венца маховика. И только после этого возможно вращение коленчатого вала.
Стартер ВАЗ 2107 – устройство, схема подключения + Видео » АвтоНоватор
Стартер ВАЗ 2107 часто барахлит, но это не беда – отечественный автопром характерен тем, что в случае необходимости ремонт и обслуживание делать куда проще, чем в иномарках. И если с пусковым механизмом что-то случилось, вы сможете помочь машине сами. Давайте разбираться!
Замысловато ли устройство стартера «семерки»?
Стартер отвечает за пуск мотора. Это электродвигатель с 4 полюсами и таким же количеством щеток. Он располагается в нижней части моторного отсека с правой стороны от блока цилиндров, это демонстрирует фото из-под капота. Фиксация на картере сцепления осуществляется посредством трех болтовых соединений.
Этот элемент не рассчитан на длительную работу, его единственная функция – предоставить двигателю нужный крутящий момент. Справившись с задачей, деталь возвращается в состояние покоя. Так что любая серьезная неисправность приведет к отказу транспортного средства. Устройство стартеров ВАЗ 2107 и других моделей этой линейки одинаково. Если же и встречаются некоторые отличия, то они незначительны.
Устройство стартера включает более чем 40 мелких элементов, из которых собираются основные части – электродвигатель постоянного тока, бендикс и тяговое реле. Их легко найти на фото. В функции моторчика входит передача вращательного момента на коленчатый вал посредством шестеренной передачи. Благодаря втягивающему реле обеспечивается перемещение бендикса. Кроме того, реле отвечает и за замыкание контактов электрического мотора. Бендикс – маленькая деталь, но выполняет весьма важную задачу – обеспечивает сцепление вала и венца маховика. И только после этого возможно вращение коленчатого вала.
Как стартер пускает двигатель?
Рассмотрим подробнее принцип действия стартера. После замыкания контактов ток поступает на обмотку тягового реле. В это время якорь перемещается и выдвигает бендикс. Шестеренка последнего соединяется с венцом маховика. Когда якорь достигает конечной позиции происходит замыкание контактов, что позволяет току поступить на обмотку мотора стартера. Устройство начинает вращаться и автомобиль заводится.
Бендикс возвращается в исходную позицию как только маховик начнет вращаться с большей скоростью, чем вал стартера. А подача электрической энергии на устройство прекращается с возвратом ключа на первое положение. Устанавливают на ВАЗ 2107 и редукторный стартер, в этом случае схема протекания тока чуть другая, он попадает на якорь через зубчатую передачу. Благодаря этому значительно увеличивается мощность. Это не единственное отличие, которое имеет редукторный механизм, но об этом не сейчас.
Схема подключения и возможные затруднения
Чтобы поломка стартера не застала врасплох, рассмотрим, как заменить ее самостоятельно. Но прежде чем говорить непосредственно о подключении стартера ВАЗ 2107, следует узнать как демонтировать старый элемент. Единственная проблема, с которой вы столкнетесь – неудобное расположение детали, грешат этим и карбюраторные модели, и инжекторные.
Устанавливаем автомобиль над смотровой ямой, так как добраться до узла можно только через низ. Обязательно отключаем зажигание. Затем снимаем крышку аккумулятора и отключаем с «массы» клемму. Чтобы освободить доступ, следует демонтировать АКБ, причем делаем это вместе с опорой. Пришло время открутить зажим жгута проводов и снять их с тягового реле. И последняя операция – раскрутить болтовые соединения, фиксирующие деталь.
Дальше нас интересует схема подключения для стартера на ВАЗ 2107. Установив новый элемент на штатное место, первым прикручиваем самый длинный болт, а потом уже фиксируем остальные крепежи. Устанавливаем назад клеммы проводов, опоры жгута и аккумулятор. Подключаем АКБ и не забываем поставить на место защитную крышку и грязезащитный щиток.
Для некарбюраторных моделей может возникнуть некоторое неудобство при монтаже, поэтому при замене стартера ВАЗ 2107 инжекторного типа владельцу нелишним будет убрать растяжку впускного патрубка.
При внимательном отношении и отсутствии спешки вся эта операция вряд ли грозит какими-либо осложнениями, поэтому процесс замены покорится даже неопытному автовладельцу. Схема уже известна, а для наглядности все шаги мы постарались дублировать фотоматериалами, стартер на ВАЗ 2107 теперь поменять сможет каждый. Главное правильно подобрать механизм для своего авто, причем принцип работы может быть и обычный, и редукторный, многие при замене не упускают случая обзавестись более сложным, но эффективным механизмом.
carnovato.ru
Проверка стартера на работоспособность на ВАЗ 2101-ВАЗ 2107
Добро пожаловать! Стартер – не у всех всегда бывают деньги на покупку совершенно нового стартера на машину, да и даже не в этом дело, многие запчасти как это уже есть на самом деле являются не очень качественными в отличие от тех годов когда ещё выпускался например такой автомобиль как ВАЗ 2106. И поэтому многие люди просто принудительно не покупают новые запчасти, а сразу идут и скупают старые, но как же понять при покупке стартера будет ли он работать на вашем автомобиле или же нет? Это мы сегодня и разберём вместе с вами!
Примечание! Данная статья была написана о том, что же вообще такое стартер и какие элементы в него входят, а сама проверка стартера на работоспособность была выложена в качестве видео-ролика в котором все нюансы были подробно описаны, поэтому если вам и вовсе не нужно знать что такое стартер, из каких он элементов состоит, тогда смотрите в самом конце видео-ролик в котором сразу показывается наглядно проверка стартера на работоспособность!
Для чего вообще нужен стартер?
Стартер нужен для того, чтобы раскрутить двигатель автомобиля для того чтобы он смог просто завестись и ничего кроме этого стартер больше не делает. В общем если чуть углубиться в эту тему, то стартер во-первых начинает свою работу лишь при повороте ключа в самое окончательно положение когда автомобиль уже начинает заводиться, а во-вторых он работает только некоторое время пока вы удерживаете ключ в крайне правом положении, а после отпускания ключа сам ключ возвращается автоматически в строго вертикальное положение в котором стартер уже прекращает свою работу.
Было ли у вас когда нибудь такое, вы завели автомобиль и по ошибки повернули ключ ещё раз до упора в право и после этого происходит отчётливо слышный скрежет, который кстати происходит из-за стартера который в данном случае при повороте ключа на заведённом автомобиле снова приходит в работу.
