Симптомы неисправности свечей накаливания дизельного двигателя:
Запуск двигателя происходит с трудом;
Авто не заводится;
Неровная работа двигателя на холостых оборотах;
Белый дым выхлопа (на холодную, имитация богатой смеси).
Чаще всего данная проблема начинает проявляться с приходом первых холодов, т.к. деталь не обеспечивает нормальный прогрев камеры для возгорания топлива.
Проверить работоспособность калильных свечей в дизельном двигателе достаточно трудно. Вам понадобиться специально оборудование, но об этом мы поговорим немного позже.
Причины неисправности свечей накаливания дизельного двигателя:
Выработка ресурса;
Низкое качество;
Плохое топливо или любые другие проблемы с топливной системой;
Проблемы в электропроводке или блоке управления.
Чтобы это ни было, советуем вам немедленно обратиться в автомастерскую, в другом случае, вы можете значительно навредить своему автомобилю, тогда сумма ремонта будет значительно выше, чем деньги за замену свечей.
Стоит так же отметить, что существует значительная разница в работе свечей накаливания современных и старых двигателей. В старых движках, фор камеры располагаются в головках, и свеча должна прогреть поступившее топливо.
В современных двигателях фор камера располагается в поршне, по этому свеча накала срабатывает перед впрыском, и имеет функцию прогрева камеры, после чего тудо поступает холодное топливо и воздух.Такие условия более благоприятны для воспламенния смеси.
Отказ одной свечи проявится в сложном запуске, машина начнет активно «капризничать на холостых». При поломке 2 свечей, дизельный движок просто не заведется. Вероятность выхода из строя всех сразу крайне мала, но если это произошло, то необходима диагностика всей электропроводки и блока управления.
Запомните, меняйте весь комплект, даже если из строя вышла только одна свеча! Будьте внимательны к электропроводке, реле управления и форсункам. Их диагностика стоит не дорого, но способна уберечь ваш авто от серьезных поломок.
Теперь поговорим о том, как избежать неполадок со свечами накаливания в дизельном двигателе?
- Обязательная диагностика перед осенне-зимним периодом.
- Покупайте только качественные свечи.
Способы проверки свечей накаливания на дизельном двигателе.
Сразу оговоримся, что способы проверки не из простых и вам может понадобиться помощь второго человека, или специальное оборудование.
1 способ. Берете верного товарища. Один из вас должен вывернуть форсунки, другой поворачивать ключ зажигания в предстартовое положение. Товарищ смотрит в колодцы и наблюдает нагрев или не нагрев свечей. Что не заработало, то – мертво и требует замены.
Способ интересный и познавательный, но подходит не для каждого авто. Так как конструкция двигателя не везде одинаковая. Подходит только для 1.8 на Фордах.
2 способ. Вам понадобиться мультиметр и отвага. Выбираем режим проверки замыкания цепи, касаемся одним щупом корпуса свечи, другим – шляпки (где располагается корпус, а где шляпка, подробно описано в статье «Свечи накаливания для дизельного двигателя»). Если цепь замкнута, то все работает, если же нет, то требуется замена.
Подобные схемы диагностики не так актуальны для современны машин, все новые дизельные авто имеют индикатор на водительской панели управления. Но! Как и любая другая электроника, он тоже может выйти из строя
Поэтому, проходя зимнюю подготовку авто обратите внимание на свечки накала
Не пытайтесь самостоятельно поменять свечи накаливания на дизеле. Например, она вышла из строя раньше времени, значит, дефектная. При попытке ее выкрутить, может просто развалиться, тогда придётся снимать головку блока и доставать сломанный элемент.
Периодичность замены свечей накала на дизельном двигателе.
Стандартно, «ходят» они 60 000 км. После это необходима замена, но некачественное топливо и агрессивная эксплуатация авто, могут значительно сократить срок «жизни» свечи. Проверяйте их на каждом ТО.
Приезжайте к нам на замену свечей накаливания в дизельном двигателе. Мы проведем все работы быстро и качественно. Помните, что у нас есть услуга по подбору автозапчастей. Просто сообщите оператору ваши данные, мы предложим вам несколько вариантов деталей на выбор. Вам остается только приехать к нам!
Все вопросы по тел. +7(912) 615 51 15
Любую консультацию, а также скидку в 3 % на все услуги и материалы, вы можете получить в нашей группе в .
| Цены на техническое обслуживание | ||
Основные неисправности свечей зажигания
- замасливание и покрытие нагаром электродов и юбочки изолятора
- изменение зазора между электродами вследствие их износа
- образование трещин в изоляторе
- загрязнение изолятора копотью
- нарушение герметичности изолятора
Признаками неисправности свечей зажигания служат трудный пуск и перебои в работе двигателя, а иногда его остановка.
Нормальная рабочая свеча
Перед вами фотография, на которой вы можете видеть рабочую (нормальную) свечу зажигания, которая имеет минимальное выгорание электрода. В итоге двигатель на такой свече будет работать эффективно и правильно.
Отложения сажи
Заземляющий элемент, электрод и сама свеча покрыты сажистыми отложениями. Свеча неисправна.
Что стало причиной: Как правило, сажистые отложения на свечке образуются из-за неправильной воздушно-топливной смеси в камере сгорания. Например, смесь может быть по каким-то причинам с переизбытком кислорода.
В том числе подобное отложение может быть из-за сильно загрязненного воздушного фильтра, из-за неисправности системы впрыска, выхода из строя датчика температуры и неисправности датчика кислорода (лямбда зонда).
Кроме того, отложение сажи могут образовываться из-за неправильного теплового диапазона свечи зажигания.
Масло на свече зажигания
Заземляющий элемент, электрод и корпус свечи покрыт масленым налетом.
Что стало причиной: Избыточное количества масла двигателя в камере сгорания, которое может быть из-за перелива масла (выше отметки максимум на масленом щупе). Также масло на свечке зажигания может говорить об износе поршневых колец, об износе поршней, блока цилиндров двигателя и направляющих клапанов.
Если машина оснащены турбодвигателем, то масло на свечах зажигания может указывать на неисправность турбокомпрессора.
Лаковые отложения на свечах
На свече заметны лаковые отложения, имеющие коричнево-желтый цвет или зеленый оттенок.
Что стало причиной: Самой распространенной причиной лаковых отложений на свечках являются присадки в бензине и в моторном масле.
Шлаковые отложения
На заземляющем элементе свечи и на электроде заметны большие отложения топлива и моторного масла.
Что стало причиной: Подобные шлаковые отложения (смолисто-коксовые) появляются чаще всего из-за присадок в моторном масле, которые в последние годы чаще всего используются производителями. В результате сгорания присадок образуются большие отложения на свечках, что может являться причиной неправильной работы двигателя и системы зажигания.
Расплавился центральный электрод свечи зажигания
Центральный электрод свечи выгорел. Край заземляющего элемента также оплавился.
Что стало причиной: Чаще всего подобное можно наблюдать при перегреве свечи, в результате неправильного зажигания автомобиля. Также свеча может расплавиться в результате отложений в камере сгорания, неисправности клапанов, низкого качества бензина, а также в результате неправильной затяжки свечи в головке блока
Быстрый износ электрода свечи
На конце электрода и заземляющего элемента виден сильный износ, в результате чего материал важных элементов свечи поврежден.
Что стало причиной: Некачественное топливо на АЗС с наличием вредоносных присадок. Некачественное моторное масло с агрессивными присадками. Кроме того, подобный износ свечей также наблюдается при детонации и перегреве.
Расплавленная свеча зажигания
Сильные отложения на электроде и на заземляющем элементе. Признаки не свечного отложения в результате нагрева.
Что стало причиной: Как правило, при таком виде износа свечей зажигания можно сделать вывод, что в камере сгорания присутствуют отложения, которые самовоспламеняются. Также возможно в головке блока двигателя неисправны клапана. В том числе подобный износ встречается и при использовании некачественного топлива.
Износ разъема свечи
Чаще всего свеча зажигания изнашивается, конечно, с той стороны, где генерируется искра.
Но свеча также может повреждаться с той стороны, где подключается разъем высоковольтного провода.
Что стало причиной: Старые разъемы высоковольтных проводов или перегрев свечи часто приводит к повреждению свечи в месте соединения с проводами высокого напряжения.
Проверка мультиметром (тестером)
Тестер для проверки свечей накала дизеля используется в трех режимах:
- Замер показания сопротивления;
- Способом прозвона (если поддерживается);
- Замер показания потребляемого тока.
Все способы можно применить, не снимая изделия с двигателя. Но таким образом мы ответим только на вопрос – «исправна свеча или нет». Выяснить в каком она состоянии и причины ее поломки не удастся.
Прозвон цепи
Для проверки способом прозвона необходимо:
- Отсоединить питающий провод от свечи накала;
- Выставить на тестере регулятор в нужное положение;
- Минусовой щуп прижать к блоку двигателя, плюсовой – к электроду.
- Наличие звука указывает на то, что спираль целая.
Если вы используете аналоговый тестер, то нужно ориентироваться по стрелке, ее отклонение указывает на целостность цепи.
Также это можно сделать и на снятой свече, только вместо блока щуп нужно приложить к корпусу изделия.
Первый и третий способы более информативны, но здесь есть свои особенности, которые важно знать
Замер сопротивления
Тут важно понимать принцип взаимосвязи блока ЭБУ с сопротивлением спирали, которое в новой свече накала должно быть в приделах 0.7-1.8 Ом. ЭБУ ориентируется на потребляемый нагревательными элементами ток (А), который в зависимости от их прогрева меняется. Величина тока обратно пропорциональна величине сопротивления
Величина тока обратно пропорциональна величине сопротивления
ЭБУ ориентируется на потребляемый нагревательными элементами ток (А), который в зависимости от их прогрева меняется. Величина тока обратно пропорциональна величине сопротивления.
Т.е. свечи накала отключаются тогда, когда их сопротивление в результате нагрева увеличивается, а сила тока, проходящего через спираль, уменьшается. По достижении определенного значения тока на ЭБУ поступается сигнал, что свечи прогреты и их нужно отключить.
Если сопротивление, в результате неисправности нагревательных элементов, завышено (больше номинального), то сила тока уменьшается раньше, чем это необходимо.
В этот момент на ЭБУ поступает сигнал (в нашем случае преждевременный), что свечи накала прогреты и их нужно отключить, что и происходит. При этом температура воздуха в цилиндрах остается не достаточной для уверенного запуска двигателя.
Замер потребляемого тока
Наиболее информативный способ, который предполагает запуск еще холодного двигателя. Т.е. свечи накала снимать не нужно.
Благодаря замеру потребляемого тока можно быстро выявить неисправный нагревательный элемент. При этом достоверность полученного результата будет приближаться к 100%.
Но здесь важно понимать, какие типы свечей накала установлены в двигателе и какой у них нормативный ток потребления. К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными. К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными
К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными.
Первые подключаются по классической схеме – масса на корпусе, отходит один вывод. Потребляют от 5 до 18 А.
Вторые определяются по наличию двух выводов, могут потреблять до 50А.
Чтобы замерить потребляющий ток необходимо в электрическую цепь, питающую свечу накала, последовательно подключить тестер в режиме «амперметр».
Для этого:
- Отключаем от изделия запитывающий провод;
- Переводим мультиметр в режим амперметра;
- Подключаем один щуп к питающему проводу, второй – к центральному выводу свечи накала.
- Потребуется помощник. Заводим автомобиль (двигатель должен быть холодным) и снимаем показания с прибора.
В первые секунды, сопротивление на электроде будет минимальным, так как двигатель еще холодный, соответственно и тестер будет показывать максимальную силу тока.
По мере прогрева свечи, сопротивление в ней будет повышаться, а сила тока падать. Это будет отображаться на приборе. Снижение должно проходить без резких перепадов, постепенно. А затем, на каком-то этапе, ток должен стабилизироваться.
Результаты проверки каждой свечи лучше записывать, чтобы затем их можно было сравнить. Они должны быть максимально идентичными.
Если поведение какой-то свечи накала отличается от других, то скорее всего прогреваются только ее середина или кончик. Отсутствие тока будет указывать на обрыв в цепи.
Здесь уже придется выкручивать изделие и повторно проводить проверку, но уже визуально наблюдая процесс накала. Как правило, это уже делается с помощью аккумулятора, подключенного напрямую (смотрите дальше).
Визуальная проверка свечей накала
Визуальная проверка позволяет выявить не только дефекты, но и работу топливной системы, срабатывание электронного управления, состояние поршневой, поэтому всегда внимательно осматривайте свечи накала, коль уже они сняты.
На свече есть дефекты
Если свечи ещё не выбегали свой ресурс, но уже имеют следы перегрева (примерно посередине нагреваемого стерженька), корпус вздувается и по сторонам разбегаются трещины, то это:
- Слишком высокое напряжение. Нужно измерить мультиметром напряжение в бортовой сети.
- Реле накала свечей долго не отключается. Засеките время срабатывание по щелчкам либо проверьте реле омметром.
Оплавление кончика свечи
Может происходить по причинам:
- Раннего впрыска топливной смеси.
- Загрязнения форсунок, вследствие чего распыл происходит неправильно. Можно проверить факел впрыска на специальном стенде.
- Слабая компрессия и позднее зажигание, а соответственно — перегрев.
- Накрылся напорный клапан. Тогда мотор будет достаточно жестко работать, а если попустить (на работающем моторе) гайку подводящего к форсунке топливопровода, то из под нее пойдет не топливо, а пена.
При визуальной проверке самой тонкой части свечи (та, которая и находится в форкамере) смотрите, чтобы она была хоть и потемневшей, но не с оплавленным железным корпусом, и без трещин. Потому, что даже если она и работает еще, то это будет продолжаться недолго, и вскорости придется снова проверять ее работу.
Кстати говоря, плохая работа свечи может случиться по причине недостаточного контакта с питающей шиной. При слабой затяжке гайки из-за вибрации, она приоткручивается. Но и тянуть сильно не стоит, можно повредить электрод. Часто свечи повреждаются непрофессиональными действиями при выкручивании/закручивании. Не редкость, что неправильное усилие крутящего момента может привести к потере компрессии, а их вибрация разрушает сердечник в керамических свечах накаливания.
Свечи накаливания – достаточно хрупкие, так что выкручивать их с двигателя, желательно, только если требуется замена. Причем, производить затяжку следует с помощью динамометрического ключа, поскольку усилие не должно превышать 20 Нм. Круглые гайки крепления электрического провода затягиваются только вручную; если шестигранные – ключом (но без нажима). Если применить большое усилие, то это скажется на зазоре (сузится) между металлическим корпусом и калильной трубкой и свеча начнет перегреваться.
Когда все вышеперечисленные проверки показали, что свечи в отличном состоянии, но при установке на двигатель они не работают, то тут нужно заняться электропроводкой и первое, с чего стоит начинать, это с предохранителей, датчиков и реле свечей накала.
Проверку реле времени и датчиков лучше доверить специалистам. Следует помнить, что система подогрева работает только на «холодном» двигателе, температура которого не превышает +60°С.

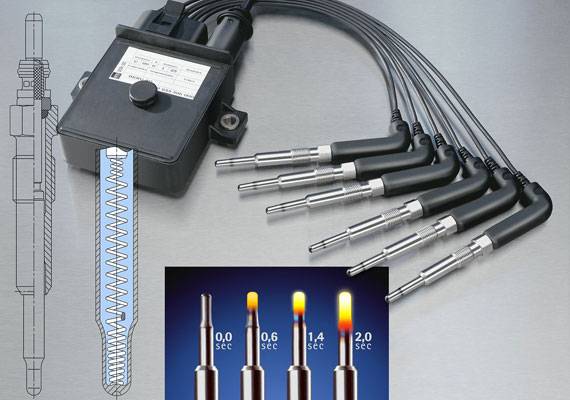

Назначение свечей в дизельном двигателе
Итак, свеча накаливания в первую очередь нагревает воздух в цилиндрах до момента запуска. Так, запустить дизельный агрегат, если температура на улице ниже 5 градусов выше ноля, практически невозможно. Эти детали сильно увеличивают ресурсы моторов. Двигатель несет не такие нагрузки в холодное время года.
Но, после того как мотор запустится и будет достаточно прогрет, свечи накаливания для дизеля меняют свою роль. Теперь они помогают в процессах распыления топлива. Здесь все дело в том, что дизельное топливо, которое подается в цилиндры через форсунки, непосредственно сталкивается со свечой. Так, в цилиндре образуется процесс завихрения. Благодаря этому значительно улучшается образование топливной смеси.
Визуальная проверка свечей накала
Такой формат проверки доступен, естественно, лишь опытным водителям, хорошо знающим строение двигателя. Вместе с тем он тоже не дает стопроцентной гарантии точности диагноза, в силу чего нуждается в его последующем уточнении с применением приборов. Кроме того, такой метод требует непременного снятия данных устройств, что подчас, как уже отмечалось, является довольно проблематичным. Итак, после снятия их нужно максимально внимательно осмотреть. Нередко на них визуально видны следы немалого перегрева: вздутие корпуса, трещины и др.
Это доказывает факт чересчур высокого напряжения, поэтому бортовая сеть нуждается в измерении напряжения мультиметром. Не исключается и выход из строя реле, обслуживающего процесс накала. Оплавленный кончик может означать такие дефекты, как преждевременный впрыск горючего, слабую компрессию, выход из строя напорного клапана и другие поломки.
Иногда устройства плохо работают из-за того, что у них нет хороших контактов с питающими их шинами
Поэтому проверять их надо очень внимательно и ответственно, обращая внимание на каждую мелочь. Такой же предельной аккуратности требует их выкручивание и закручивание, так как если переборщить, ситуацию можно лишь усугубить
Где находится реле свечей накала, как его проверить и поменять?
Так как данное реле – это электрическое устройство, процесс его проверки заметно упрощается. Для этого вам понадобится мультиметр. Вначале необходимо найти данное реле. Оно может быть выполнено в виде отдельного блока или коробки, которая крепится к кузову автомобиля. Место крепления к кузову называется «массой».
Через это соединение происходит питание от «минусовой» клеммы. Все остальные концы являются плюсовыми. Дополнительную информацию по специальным клеммам реле получает из блока управления двигателем. Блок обрабатывает информацию с температурных датчиков и создает необходимый импульс на вход реле, что и вызывает его замыкание и размыкание. Это указывает на то, что к реле подключается дополнительный пакет проводов.
Проще всего, найти это реле можно по проводам, выходящим из свечей. Далее переключите мультиметр на измерение напряжения и измерьте его при включенном зажигании на выходе реле. Для этого один из щупов прижимается к клеммам, выходящим на свечи накаливания, а другую к кузову автомобиля. Напряжение на выходе должно быть не менее 12 вольт. В крайнем случае, замерьте напряжение на клеммах аккумулятора, и если там получается 12 и более, а на реле 11, то оно считается неисправным. Другой способ проверки – это измерение сопротивления между клеммами реле. Делается это индивидуально для каждого вида устройства, так как нормативные значения сопротивлений могут различаться.
Существует и другой – косвенный способ проверки. Для этого свечи выкручиваются, к ним присоединяют провода с реле и включают зажигание. Если свечи начинают греть, то реле считается исправным. В противном случае, неисправны либо свечи, либо само реле.
Чтобы поменять реле, необходимо вначале снять с него провода, ведущие с электронного блока управления и на свечи накаливания. Затем выкручивается его крепление. После этого, место соединения с «массой» нового реле с кузовом тщательно очищается, и на место старого устанавливают новое устройство.
Перед снятием штекеров необходимо запомнить их место установки, иначе есть риск собрать устройство неправильно, из-за чего можно испортить работу, как реле, так и свечей накаливания. Чтобы лишний раз не лезть под капот, рекомендуется также заменить и свечи.
На этом проверка и замена реле свечей накаливания завершена. Как видите, это не сложная процедура и вполне выполнима собственными силами. Желаем вам удачи на дорогах!
5 способов проверки свечей зажигания на работоспособность
- 5 способов проверки свечей зажигания на работоспособность
- Проверка “на искру”
- Проверка мультиметром
- Проверка пистолетом
- Проверка пьезоэлементом
- Проверка поочередным отсоединением проводов
Когда автовладелец начинает замечать, что мотор его автомобиля стал работать с перебоями, теряя свою мощность, первое подозрение падает на свечи зажигания, а именно на неисправности в них
Обратите внимание на холостые обороты. Также, если машина расходует топливо не как обычно, тогда уже можно смело проверить свечи зажигания самому
Проверка “на искру”
Выполнить данную процедуру сможет даже водитель-новичок. Поэтому не стоит никого обманывать, говоря, что не знаете, как производится проверка свечей зажигания своими руками. Начнём со способов проверки свечи на искру. Первый подразумевает под собой поочерёдное отсоединение проводов, идущих от свечей на прерыватель-распределитель. Но перед тем как проверить искру на автомобильных свечах зажигания, запомните звук работы силового агрегата. Также внимательно прислушайтесь к нему после снятия каждого проводка со свечей зажигания. Если он остался прежним, значит, проблема именно в той свече, которая сейчас находится у вас в руках. Далее её следует почистить или заменить, в зависимости от степени «запущенности».
Второй способ также не вызовет у вас затруднений. Если же в первом случае вы ничего толкового не добились и только потратили много времени и топлива, тогда он для вас. Его превосходство выражается также в большей эффективности и даже зрелищности. Итак, как по-другому проверить искру на свече зажигания? Во-первых, выкрутите её и отсоедините от провода. К звуку двигателя в данном случае не обязательно прислушиваться, а нужно поднести деталь к блоку цилиндров.
Проверка мультиметром
Многие задаются вопросом, как можно проверить автомобильные свечи зажигания мультиметром. Ответ может обескуражить, но никак. То есть, исправна она или нет, вы не узнаете при помощи этого прибора. Хотя можно определить наличие короткого замыкания внутри элемента системы. Приложите один провод мультиметра к свечному входу, а второй к резьбе. Появившийся разряд должен проходить от одного к другому контакту на расстоянии около четырёх миллиметров.
Но даже если проверка автомобильных свечей зажигания мультиметром не выдаёт ожидаемых результатов, то при помощи данного прибора можно измерить сопротивление проводов. Если же полученное значение ниже оптимального, тогда провод необходимо заменить.
Проверка пистолетом
Существует также ещё один достаточно своеобразный прибор для проверки свечей зажигания, который называется пистолетом. Он выглядит как специальный стенд проверки свечей под давлением. Его можно приобрести во многих высокоуровневых автомобильных магазинах.
Чтобы провести проверку пистолетом, нужно вставить свечу в специальный паз прибора и сверху накрыть колпаком, после чего нажать на курок. Если электроды искрят, и световой индикатор стенда загорается, значит, свеча зажигания полностью исправна.
Проверка пьезоэлементом
Проверка пистолетом может оказаться и не по карману многим автомобилистам в силу стоимости прибора. Возникает резонный вопрос, как проверить свечи зажигания в домашних условиях. Схожий по принципу работы прибор можно соорудить своими руками из обычной пьезо-зажигалки. Проводок, идущий от пьезо-модуля, удлиняется и прикрепляется к наконечнику снятой свечи зажигания. Непосредственно блок нужно прижать к корпусу свечи и нажать на нём кнопку. Если искра не проскочила, тогда свечу нужно менять.
Проверка поочередным отсоединением проводов
Но самый верный способ, как быстро и просто проверить свечу зажигания на работоспособность, – это поочерёдно снимать провода свечей, слушая звук двигателя. При данной проверке вышедшая из строя свеча показывается только после снятия с неё провода. Именно на ней двигатель не меняет своё звучание. Не спешите её менять. Попробуйте для начала хорошо зачистить деталь.
Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.
Способы проверки свечей накаливания для дизеля
Выход из строя одной или двух свечей накала может быть незаметно при относительно теплой погоде. А при наступлении морозов сразу возникают трудности с запуском дизельного мотора.
Мы опишем три разных способа проверки работоспособности свечей накаливания. Выбор каждого из них зависит от того, есть ли у автомобилиста определенные приборы, инструменты, навыки и свободное время.
Способ 1 – Проверка свечей накаливания при помощи аккумулятора
Наиболее точную и наглядную картину об исправности нагревательных элементов для дизеля дает проверка на аккумуляторной батареей. Каждая свеча проверяется отдельно, при этом автолюбитель видит степень ее накаливания.
Недостатком данного метода диагностики будет необходимость выкручивания всех свечей накала. Это потребует в некоторых автомобилях значительных затрат времени, а также демонтажа некоторых деталей, затрудняющих доступ к нагревательным элементам.
- Для проведения испытаний понадобится изолированный провод длиной около 0,5 м.
- Свеча накаливания переворачивается нагревательным элементом вверх и устанавливается центральным электродом на плюсовую клемму АКБ.
- С помощью электрического провода нужно соединить минусовую клемму аккумулятора и корпус свечи (в боковой части).
- Если нагревательный элемент быстро накаливается более чем наполовину, то свеча исправная.
- При отсутствии накала или нагревании только кончика элемента – требуется замена свечи.
Ниже приведены более простые способы проверки свечей накала.
Способ 2 – Проверка свечей накаливания мультиметром
Иногда нет времени или инструментов, чтобы извлечь свечи накаливания из головки блока дизельного двигателя. В этом случае может оказаться полезной проверка мультиметром. Прибор устанавливается в положение для тестирования сопротивления (омметр).
Но предварительно необходимо отсоединить от свечей накала провод, подающий ток на центральный электрод. На каждый нагревательный элемент может подаваться отдельный провод или же все свечи могут соединяться медной или латунной шиной. Теперь остается плюсовой щуп мультиметра соединить с центральным электродом свечи, а минусовым щупом прикоснуться к боковой поверхности корпуса. Если стрелка не отклоняется или нет показаний на цифровом дисплее, то имеется пробой в нагревательном элементе. Свечу накаливания необходимо заменить.
Недостатком этого способа является трудность выявления нагревательных элементов со слабым накалом. Тестер покажет, что пробоя нет, а свеча будет недостаточно прогревать камеру сгорания.
Способ 3 – Проверка свечей накаливания на “искру”
Старым испытанным способом проверки исправности свечей накаливания является степень искрообразования. Для этого понадобится изолированный провод длиной 0,5-1 м, на обоих концах которого снимается по 1-2 см изоляции.
Теперь нужно освободить свечи накала от шины и подающего провода. Один конец проверочного провода крепится на плюсовой клемме аккумулятора, а вторым концом выполняется касательное движение по центральному электроду свечи накаливания (смотрите на видео ниже). Таким образом мы сможем наблюдать примерно следующее:
- На исправном нагревательном элементе образуется сильная искра.
- Если свеча слабо накаливается, искрение будет незначительным.
- На полностью неисправной свече накаливания искры не будет вообще.
Данную проверку можно смело делать на старых автомобилях, у которых нет “мозгов” и компьютера. На видео ниже, таким способом проверяют свечи накала на дизельной Nissan Primera.
Приведенные выше способы проверки свечей накаливания позволяют самостоятельно обнаружить причину плохого запуска дизеля. При выявлении неисправной детали автовладельцу останется только заменить вышедший из строя нагревательный элемент. После этого завести двигатель на морозе, как правило, не составляет труда.
Также владельцам машин с дизельными моторами в зимнее время года совсем не лишним окажется предпусковой подогреватель двигателя.
Визуальная проверка
По состоянию свечей накала можно диагностировать не только неисправности, связанные с самими изделиями, но и много других проблем связанных с деталями цилиндропоршневой группы, электронного оборудования системы подогрева, топливной системы.
Но прежде, чем демонтировать нагревательные элементы, обратите внимание, как они закручены, хороший ли у них контакт с питающей шиной, если он слабый, то и свечи будут работать плохо. Неправильный демонтажи и монтаж элементов, особенно связанный с моментом затяжки, приводит к повреждению электрода, потери компрессии, разрушению сердечника в результате его вибрации (характерно для керамических свечей, которые не затянуты)
Неправильный демонтажи и монтаж элементов, особенно связанный с моментом затяжки, приводит к повреждению электрода, потери компрессии, разрушению сердечника в результате его вибрации (характерно для керамических свечей, которые не затянуты).
Сами свечи накаливания желательно снимать только в том случае, когда проверка тестером показала явные проблемы с ними. Нагревательные элементы очень хрупкие и есть большая вероятность их повреждения, особенно если они прикипели.
Затяжку нужно проводить только динамометрическим ключом с усилием не более 20 Нм. Все остальные гайки закручиваются без нажима вручную обычным ключом.
Нельзя допускать, чтобы был сильно уменьшен зазор между калильной трубкой и корпусом – это приведет к перегреву свечи.
Все это нужно учесть перед снятием и визуальным осмотром изделий.
Оплавление кончика
Причины:
- Перегрев в результате позднего зажигания или низкой компрессии;
- Впрыск топлива происходит рано;
- Вышел из строя напорный клапан. Признак – двигатель работает с нехарактерным звуком. Из-под гайки топливопровода идущего к форсунке, при ее выкручивании на работающем автомобиле, идет пена, а не топливо.
- Забитые форсунки. Это приводит к неправильному распылу топлива. Проверка форсунок делается на стенде, где визуально видно, как формируется факел впрыска.
Дефекты на свече
Если на свечах накала выявлены преждевременные дефекты (пробег авто не большой): вздутие корпуса, следы перегрева, трещины, то причинами этому может быть:
- Вышло из строя реле накала. Оно долго не отключается, что и приводит к перегреву.
- Повышенное напряжение в бортовой сети.
В первом случае придется проверять реле тестером (омметром). А определить, вообще оно работает или нет, можно по характерным щелчкам. Во втором случае нужно проверить напряжение бортовой сети мультиметром.
В предкамере головки блока цилиндров находится самая тонкая часть свечей
Обратите на нее внимание. Корпус здесь не должен иметь оплавленные участки и трещины
Это является признаком того, что скоро изделие выйдет из строя несмотря на то, что сейчас работает. Лучше его сразу заменить.
Почему свечи зажигания выходят их строя
К сожалению на долговечность службы свечей влияет множество факторов и устранить все не представляется возможным. Однако часть из них можно устранить и предупредить неблагоприятные развития ситуации, поломки.
Стоит принять меры если внешнее описание свечи соответствует следующим признакам:
- свеча покрыта сажевыми отложениями;
- имеются масляные отложения;
- на свече наблюдается желтый, красный налет;
- электрод быстро приходит в негодность;
- быстрый износ самого разъема свечи;
- заливаете некачественное топливо;
- плохое состояние двигателя;
- плохое состояние системы подачи топлива;
- агрессивная эксплуатации автомобиля.
Подробнее разберем каждый пункт
Свеча покрыта сажевыми отложениями — первая причина это некачественное топливо, вторая причина это неправильное соотношения пропорций топливовоздушной смеси, вытекающим из второго может быть неисправность системы впрыска топлива, третья причина это неисправный кислородный датчик
Когда на свече присутствуют подтеки масла — первая причина это баналььный перелив масла выше нормы, вторая это износ поршневой группы, а вследствие требуется капитальный ремонт двигателя и третья причина это неисправный турбокомпрессор.
Присутствует желтый, красный налет — основная причина появления желтого и красного налета это использование присадок в двигателе или топливе, это не является серьезной неисправностью, однако стоит задуматься о дальнейшем их использовании!
Электрод свечи быстро приходит в негодность — основная причина неисправности свечи это не отрегулированное зажигание или износ клапанов, второстепенными причинами является качество топлива и использование масла с агрессивными присадками. Все это может привести к скоротечному разрушению свечи.
Быстрый износ разъема свечи — стоит отметить что данная неисправность характеризуется перегревом свечи и ее разрушением. Довольно часто износ разъема происходит из за некачественных материалов свечи.
Качество используемого топлива — присадки с высоким содержанием железа, которые используют для повышения октанового числа, способствуют образованию отложений на электродах, что затрудняет искрообразование.
Состояние деталей двигателя — прорыв картерных газов и масла в цилиндры мотора из-за неисправности поршневых колец способствует отложению нагара на свечах, из-за чего ухудшаются условия их работы.
Состояние системы подачи топлива — переобогащенная смесь сгорает не полностью, что также ведет к образованию нагара и выходу свечей из строя.
Режим эксплуатации — частые запуски, поездки на короткое расстояние, работа двигателя в условиях низких температур сокращают срок службы свечей.
Как видите причины неисправностей свечей зажигания весьма разнообразны.
