Топливный фильтр Тойота Королла – двойная замена

Замена узла

Лада Приора Седан 16клКварцуха Бортжурнал ЗАМЕНА ТОПЛИВНОГО ФИЛЬТРА

Замена топливного фильтра Тойоты Короллы – процедура, вполне осуществимая любым владельцем данной модели. Каких-либо особых тонкостей или сложностей она не имеет, но для грамотного её проведения нелишним будет знать суть всего мероприятия. Для начала необходимо правильного подготовиться. К подготовительным мероприятиям относят:

Приобретение новой детали. Желательно брать оригинальные топливофильтры для Короллы. Их артикулы таковы:

  • фильтрующий элемент грубой очистки — LFB6-13-ZE1;
  • фильтр тонкой очистки — 77024-12050;
  • прокладки и колечки — 77169-0D030, 9030108020, 9030104013;

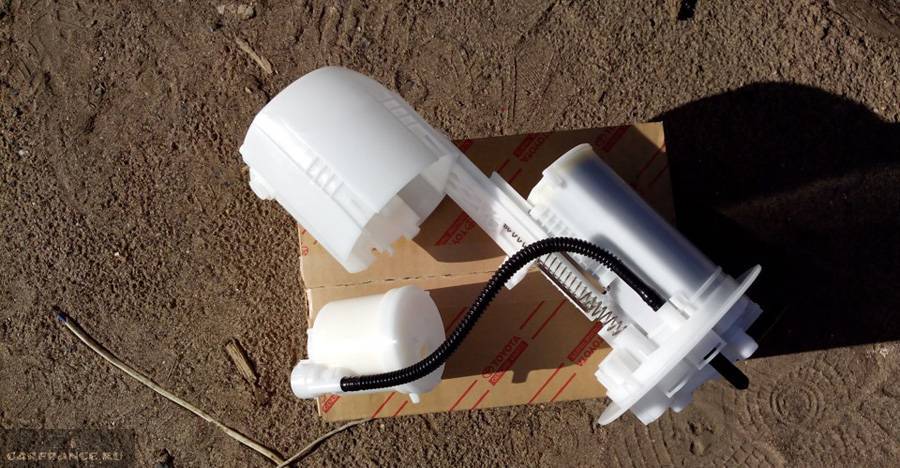

  • топливный модуль в сборе — 23221-11050.

Подготовка необходимого инструмента. Понадобится следующий инструментарий:

  • плоская и крестовая отвёртки;
  • веник или пылесос;
  • ветошь;
  • ёмкость для бензина;
  • непосредственно детали для замены.

Обеспечение пожарной безопасности. Перед началом ремонта обязательно убедитесь в том, что поблизости к месту его проведения нет источников открытого огня и рядом с ним находится рабочий огнетушитель.

Проведя базовый перечень подготовительных мероприятий, можно приступить к ремонту. Непосредственно замена топливного фильтра Тойоты Короллы 120 и 150 кузовов проводится одинаковым алгоритмом действий, который имеет следующий вид:

  1. В первую очередь поставьте свой автомобиль в просторном и хорошо просвечивающимся месте, который удовлетворяет указанной ранее технике безопасности. Сделав это, зафиксируйте машину ручником и откройте настежь задние двери.
  2. Теперь необходимо снять задний диван и находящуюся под ним обивку/шумоизоляцию.
  3. Далее, придётся разыскать люк, закрывающий топливный модуль от вашего взора, и снять его. В разных вариациях Короллы эта крышка снимается по-разному: в некоторых – она приклеена герметиком, а в других – прикручена шурупами.
  4. Получив доступ к топливному фильтру, а точнее, модулю, в который он встроен, обязательно очистите узел от всей грязи. После чего демонтируйте присоединённые к нему топливопровода и обычную проводку.
  5. Затем остаётся лишь снять топливный модуль путём отвинчивания восьми винтов крепления. После его снятия, осуществляется либо полная замена узла, либо его разборка и замена необходимых его составляющих. Осуществив замену, автомобиль необходимо привести в первоначальное состояние и завести на пару минут. Ремонт завершён.

Важно! После проведения замены топливофильтра на Тойоте Королле обязательно проверьте: не появились ли подтёки топлива и исправно ли работают другие узлы автомобиля. При наличии каких-либо проблем обязательно устраните их, ведь речь идёт о топливной системе машины, неисправности которой могут спровоцировать пожар.

В целом замена топливного фильтра Тойоты Короллы в 150 и 120 кузовов проводится достаточно просто

Главное в процессе ремонта – знать базовые нюансы и иметь некоторые навыки проведения данной процедуры. В сегодняшнем материале все особенности замены топливофильтра на Тойоте Королле были рассмотрены, поэтому настоятельно рекомендуем при проведении ремонта подобного рода придерживаться именно их. Надеемся, статья была для вас полезна. Удачи на дорогах и в ремонте!

В целом замена топливного фильтра Тойоты Короллы в 150 и 120 кузовов проводится достаточно просто. Главное в процессе ремонта – знать базовые нюансы и иметь некоторые навыки проведения данной процедуры. В сегодняшнем материале все особенности замены топливофильтра на Тойоте Королле были рассмотрены, поэтому настоятельно рекомендуем при проведении ремонта подобного рода придерживаться именно их. Надеемся, статья была для вас полезна. Удачи на дорогах и в ремонте!

Видео о замене топливного фильтра Тойоты Короллы 120 и 150:

  • Топливный фильтр Mazda CX-5
  • Топливный фильтр автомобиля ВАЗ-2112
  • Топливный фильтр бензинового Ниссан Х-Трейл T30-31
  • Как поменять топливный фильтр на Киа-Рио 3

Топливный фильтр Toyota Corolla 150

Топливный фильтр очищает горючее от инородных примесей, не позволяя им поступать в магистраль. В процессе эксплуатации происходит постепенное загрязнение фильтрующего элемента. Из-за этого бензонасос испытывает дополнительную нагрузку, сокращающую его ресурс.

При сильном загрязнении фильтра к форсункам перестает подаваться требуемое количество горючего. Из-за этого силовой агрегат начинает работать нестабильно, а Toyota Corolla 150 теряет динамику.

Оригинальный топливный фильтр Тойота Королла 150 имеет каталожный номер 7702412050. Его цена составляет от 3500 до 6000 рублей. Для Corolla 150 подходят и другие фирменные изделия Toyota с каталожными номерами 77024-12030 и 77024-02100. Их стоимость находится в пределах от 3 до 7 тыс. рублей.

Помимо оригинальных топливных фильтров существуют достаточно хорошие аналоги от сторонних производителей. Перечень наилучших их вариантов приведен в таблице ниже.

Таблица — Аналоги топливного фильтра на автомобиль Corolla 150

ПроизводительАртикульный номерПримерная стоимость, рубль
Mk FilterMNFN03912600-4000
MasumaMFF-T1384000-4500
JS AsakashiFS210012800-4200

Периодичность замены топливного фильтра

Срок службы фильтра напрямую зависит от качества заливаемого бензина. В зарубежных странах фильтрующий элемент может служить без замены на протяжении всей эксплуатации автомобиля.

Усредненной рекомендуемый пробег при использовании отечественного бензина составляет 80 тыс. км. В случае заправки только на проверенных АЗС интервал можно увеличить до 120 тыс. км. Если присутствуют частые случаи покупки топлива на АЗС с горючим сомнительного качества, то пробег следует сократить до 50-60 тыс. км.

Симптомы забивания

Выявить явные симптомы забивания фильтрующего элемента достаточно трудно. Связано это с тем, что пропускная способность фильтра снижается постепенно. Поэтому об его забивании можно судить лишь по косвенным симптомам

Наиболее частыми проявлениями необходимости уделить внимание топливному фильтру являются:

  • двигатель под нагрузкой работает нестабильно;
  • динамика автомобиля постепенно ухудшается;
  • силовой агрегат периодически глохнет, особенно при интенсивных разгонах;
  • запуск двигателя происходит не с первого раза;
  • звук работы бензонасоса поменялся, ощущается, что он работает в натяг.

Требуемые инструменты

Для того, чтобы замена топливного фильтра на Corolla 150 прошла успешно, необходимы инструменты из нижеприведенной таблицы.

Таблица — Инструменты требуемые для замены топливного фильтра на автомобиле Corolla 150

ИнструментыПримечание
ОтверткаС плоским прочным жалом и крестообразная
Головка«на 8»
ПылесосДля предотвращения попадания мусора в бензобак
ПлоскогубцыМожно заменить пассатижами
ЕмкостьДля предотвращения попадания остатков топлива на кузов
Технический фенПотребуется только в случае слишком сильной фиксации лючка технологического отверстия к полу авто
КисточкаДля более качественной очистки загрязнений

Замена топливного фильтра на Corolla 150

Замена топливного фильтра на Королла 150 производится согласно рекомендованной инструкции, которая приведена ниже.

Снять задний ряд сидений. Для этого необходимо приподнять сидушки и с небольшим усилием высвободить их крепления из пазов, которые расположены на кузове.

Тойота Королла На Сколько Фильтр Топливный

Замена топлива венчик в корпусе e120

Эта относительно распространенная процедура выполняется для поддержания максимальной степени очистки топлива, поскольку она зависит от мощности двигателя и надежности его запуска, а также от долговечности трения поршневой группы. , Замена топливного фильтра на модель Тойота Королла, С 120 телами это может быть выполнено дома со способностью владельца работать с механизмами средней сложности.

Специальный фильтр используется для освобождения двигателя автомобиля от загрязнений в сочетании с топливом. Топливный фильтр для топливного фильтра Toyota Corolla (прочитано 17921 раз). Считается, что срок службы фильтрующего элемента зависит от хороших характеристик свечей зажигания и от работы лямбда-зонда.

На российских дорогах качество топлива часто оставляет желать лучшего, и необходимость замены может возникнуть даже раньше, чем указанный пробег. Однако такие случаи встречаются очень редко. Топливный фильтр для Toyota Corolla e120 в наличии и под заказ по низким ценам! ? Быстрая доставка по Москве и России. Тойота Королла на форуме. И они будут менять топливный фильтр. Насколько я видел это. Многие владельцы Toyota Corolla рекомендуют заменять фильтры только в том случае, если есть свидетельства уменьшения емкости или полного отказа. Поскольку фильтр загрязняется очень медленно, не сразу можно заметить явные признаки плохой работы. Но дальнейшая работа с засоренным фильтром не влияет на капремонт двигателя. Топливный фильтр для Toyota Corolla. Они уменьшаются.

Если вы не настроены на замену, почему бы не обратиться в специализированный центр? Стоимость этой работы не будет такой большой.

Вот признаки неисправности фильтра:

  • Неровности двигателя как при нагрузке, так и на холостом ходу;
  • Низкий отклик на газ, медленное ускорение;
  • Плохой старт и непонятные остановки двигателя

топливо фильтр в машине Toyota Венок относится к блоку подачи топлива и находится внутри бака вместе с насосом. Доступ к этому оборудованию из-под заднего сиденья. Корпус насосной группы представляет собой пластиковый монолит и размещен внутри него. фильтр. Поэтому многие модели Toyota должны быть заменены всесторонне.

Это интересно: Синий, зелёный, красный и фиолетовый антифризы. Можно ли их смешивать?

Toyota Corolla в кузове Е120

Для замены понадобится следующее:

  • крестообразная отвертка;
  • плоская отвертка;
  • чистый обтирочный материал;
  • головка на 8 мм с воротком (необязательно);
  • пылесос.

Пошаговая инструкция по замене:

Снимаем задние сиденья. Поднимаем сиденья (не трогая при этом спинки) и с небольшим усилием выводим их крепления из пазов в кузове;
Ближе к левой стороне кузова находится лючок доступа к топливному баку. Аккуратно приподнимаем его, по кругу помогая плоской отверткой, если не снимается руками;
Под лючком, надавив на кнопку-фиксатор, снимаем фишку питания и отводим в сторону;
Протираем от пыли или пылесосим пространство под крышкой;
Сбрасываем давление в системе. Для этого при отключенной фишке бензонасоса запускаем двигатель и даём ему поработать, пока он не заглохнет.
Отключаем шланг обратки. Для этого вынимаем желтую скобу (если не удается с первого раза потянуть за нее и достать, можно плоской отверткой раздвинуть концы, тогда снимется легче) и, с небольшим усилием потянув вверх, отсоединяем. Чистой тряпкой вытираем пролившийся бензин.
Отключаем шланг подачи. Для этого нажимаем на скобы-фиксаторы по бокам от наконечника шланга и отсоединяем. Обтирочным материалом убираем пролившийся бензин

Его может быть значительно больше, чем в предыдущем случае, если не сбросить давление;
Крестообразной отверткой (или головкой на 8 мм с воротком) отвинчиваем 8 винтов крепления крышки топливного насоса;
Осторожно вынимаем колбу, чтобы не повредить поплавок датчика уровня топлива;
Отсоединяем клемму датчика уровня топлива;
Нажимая на клипсы по кругу, отсоединяем верхнюю часть корпуса;
Отсоединяем датчик уровня топлива. Для этого надавливаем на него вниз, пока крепления не выйдут из пазов.
Отключаем фишку топливного насоса (от самого насоса, не от верхней части корпуса);
Подобно верхней части корпуса, отсоединяем нижнюю, где находится насос

Не теряем нижнюю резиновую прокладку;
Вытаскиваем топливный насос вместе с уплотнителем;
Снимаем сетчатый фильтр грубой очистки топлива. Для этого отверткой аккуратно поддеваем фиксирующий колпачок в месте крепления к насосу, затем снимаем фильтр;
Отсоединяем выходной наконечник обратки (на нижней части корпуса) и уплотнительное кольцо с клапаном (на верхней части);
Берем новый топливный насос и производим на него монтаж всех элементов в обратном порядке.

Рекомендуем:

Как заменить салонный фильтр на разных моделях Тойоты

Инструкция по замене топливного фильтра

Перед заменой топливного фильтра нужно максимально осушить бак, не доводя уровень, естественно, до критического – иначе вместе с фильтром придется менять и бензонасос. Если не опустошить бак, то при извлечении топливного модуля слишком велик риск пролить бензин в салон.

В дальнейшем мы будем писать об автомобилях в 150 кузове, так как замена топливного фильтра своими руками на обоих моделях близка по принципу, но здесь несколько сложнее. Начнем работу с доступа к лючку бензобака, который находится под задним сиденьем машины.

На 120 кузове лючок круглый, приклеен на невысыхающую мастику.

На 150 – яйцеобразный, крепится абсолютно так же.

Теперь нужно завести двигатель и при этом отсоединить разъем с бензонасоса – двигатель выработает практически все давление в магистрали, и при отсоединении патрубка подачи топлива не будет риска получить струю горючего под давлением.

Отсоединяем патрубки подачи топлива, вентилятора и адсорбера. Крышку бензонасоса перед этим стоит вымыть – работать с топливной системой лучше чистыми руками.

Бензонасос удерживает фасонная гайка. Открутить ее без оригинального съемника можно, нанеся по касательной несколько аккуратных ударов в ребро – после этого довернуть ее можно будет и руками.

Извлекаем бензонасос, стараясь не пролить топливо в салон.

Теперь от него необходимо отделить сборку фильтра – порядок операций легко понять, положив рядом новую деталь. Вытащив из сборки сам насос, меняем на нем уплотнительное кольцо и сетку топливоприемника.

Закрепляем на месте новый фильтр тонкой очистки, подсоединяем к нему напорный патрубок.

Теперь можно устанавливать сборку на место, обратив внимание на то, что она ровно села перед затяжкой гайки – иначе уплотнительное кольцо крышки обожмется неплотно. Завод-изготовитель устанавливает регламентный срок замены топливного фильтра на автомобиле ToyotaCorolla через каждые 80 тыс

км. При эксплуатации авто в условиях сомнительного качества топлива, а также в условиях повышенной запыленности, рекомендуется как минимум не превышать пробег между заменами

Завод-изготовитель устанавливает регламентный срок замены топливного фильтра на автомобиле ToyotaCorolla через каждые 80 тыс. км. При эксплуатации авто в условиях сомнительного качества топлива, а также в условиях повышенной запыленности, рекомендуется как минимум не превышать пробег между заменами.

При покупке не нового автомобиля, лучше сразу произвести замену вместе с маслом и другими фильтрами. Несмотря на уверения предыдущего хозяина о том, что все расходники были совсем недавно установлены новые.

Существует несколько основных признаков критического засорения:

  • дольше обычного не удаётся запустить мотор либо автомобиль сразу после запуска глохнет, особенно при остатке топлива в баке менее четверти;
  • периодически падают обороты двигателя, появляются провалы при резком нажатии на педаль акселератора;
  • пропадает тяга, особенно при больших кратковременных нагрузках;
  • подергивания при равномерном движении.

На двух рассматриваемых моделях фильтр установлен в бензобаке. Выполнен в одном блоке с топливным насосом и датчиком уровня. Поставляется для замены вместе с корпусом.

Признаки неисправности

Топливный насос в большинстве автомобилей марки Тойота, комплектующихся бензиновыми моторами, установлен в топливном баке. Явный признак его неисправности – отсутствие бензина в камере сгорания, вследствие чего авто не заводится.

Иногда возможно эпизодическое отключение или снижение производительности насоса. Вследствие этого давление в топливной рампе становится ниже нормы. В этом случае сложно точно диагностировать неисправность. Без специальных измерительных приборов не обойтись.

Признаки неисправности бензонасоса следующие:

  • при движении могут наблюдаться рывки;
  • обороты холостого хода двигателя начинают «плавать»;
  • силовой агрегат плохо заводится при любой температуре окружающей среды.

Симптомы забивания

Выявить явные симптомы забивания фильтрующего элемента достаточно трудно. Связано это с тем, что пропускная способность фильтра снижается постепенно. Поэтому об его забивании можно судить лишь по косвенным симптомам

Наиболее частыми проявлениями необходимости уделить внимание топливному фильтру являются:

  • двигатель под нагрузкой работает нестабильно;
  • динамика автомобиля постепенно ухудшается;
  • силовой агрегат периодически глохнет, особенно при интенсивных разгонах;
  • запуск двигателя происходит не с первого раза;
  • звук работы бензонасоса поменялся, ощущается, что он работает в натяг.

Что случится при игнорировании проблем

Закрывать глаза на глохнущий во время поездки мотор – приближать себя и других участников движения к беде. Изношенный и засоренный фильтр приводит к некорректному функционированию мотора машины. На его компонентах скапливается конденсат, стимулируя появление ржавчины.

Смолы намного уменьшают эффективность эксплуатации автомобиля. Постепенно выйдут из строя все элементы комплекса, доводя владельца до серьезных финансовых затрат. Проблемных ситуаций избежать, если вовремя менять очистительной устройство, то есть топливный фильтр, предназначающийся для очищения моторного отсека.

Машина сама сигнализирует о появлении дефектов, главное — уметь к ней прислушаться и не отмахиваться от возникшей проблемы. Ведь ее рано или поздно придется решать. Если самому нет времени возиться с заменой фильтра, нужно обратиться в сервисный центр. Специалисты оперативно справятся с этой работой.

Замена на Corolla 120 кузов

Что понадобится для замены?

Срок эксплуатации ТФ в среднем составляет 50 тысяч км. Но этот пробег рассчитан на японские дороги и срок службы элемента значительно сокращается как минимум в два раза, если вы регулярно ездите по запыленной местности. В общем, все зависит от условий региона, в котором используется ваше транспортное средство. Поэтому на Тойоте лучше производить замену ТФ не реже, чем каждые 25 тысяч км пробега. Итак, если вы поняли, что подошло время замены очистительного элемента топливной системы, то заранее нужно подготовить:

  • непосредственно топливный фильтр. Оригинальный ТФ для Короллы в сборе будет стоить не менее 4 тысяч рублей (около 1 тысячи гривен), в то время как фильтр китайского производства обойдется в 2 500 рублей (около 700 гривен). Разумеется, на свой авто лучше ставить оригинал, но отечественные автомобилисты давно практикуют установку китайских фильтров, которые зачастую работают не хуже японских;
  • два уплотнительных кольца, стоимость которых составляет 200 рублей (50-60 гривен);
  • плоскую отвертку или нож;
  • крестовую отвертку;
  • немного ветоши;
  • пылесос;
  • емкость для слива топлива из бензонасоса.

Уплотнительные кольца для ТФ

Пошаговая инструкция по замене элемента

Итак, приступаем к замене ТФ на вашей Тойоте Королле в 120-м кузове 2007 и 2008 годов выпуска.

В первую очередь демонтируем задние сидения вашего авто и снимаем обивку салона, находящуюся под сидениями.
Вашему взору представляется крышка бензонасоса.
Берем нож или плоскую отвертку и аккуратно (очень аккуратно — пластиковая крышка хрупкая) поддеваем ее и отодвигаем в сторону

Если снять не получается, то при помощи ножа нужно соскрести слой герметика, на котором держится крышка бензобака.
Демонтируем крышку.
Берем заранее подготовленную емкость и очень осторожно отсоединяем шланги (из них может политься бензин, около 200 грамм).
Видим очень запыленную крышку нашего фильтра, ее нужно пропылесосить, чтобы пыль не попала в бак.Крышка элемента Короллы в 120-м кузове
Берем крестообразную отвертку и откручиваем восемь болтов, на которых держится крышка ТФ.
Перед тем, как приступить к демонтажу ТФ, когда трубки уже отсоединены, автомобиль необходимо завести. Ждем несколько минут, пока машина сама не заглохнет

Когда это произошло, заводи ее еще раз и повторяем процедуру. Таким образом из системы уйдет весь бензин.
Теперь снимаем клеммы аккумулятора.
Снимаем топливный насос, приступаем к его визуальному осмотру
В первую очередь по сеточке (это элемент грубой очистки системы) смотрим, насколько сильно она загрязнена.Бензонасос Короллы в 120-м кузове
Затем приступаем к разбору бензонасоса, чтобы получить доступ к элементу тонкой очистки и осуществить замену обоих расходных компонентов.
Для начала нужно демонтировать поплавок.
Когда поплавок снят, демонтируем фильтр грубой очистки, а затем — элемент тонкой очистки.ТФ Corolla в 120-м кузове
Если вы не купили резиновые прокладки, то их ни в коем случае нельзя терять.
Берем новый фильтр, устанавливаем его в бензобак и собираем все в обратной последовательности.
Важно помнить, что на новый фильтр нужно установить старую сетку и поплавок.

Выбор топливного фильтра на Toyota Corolla

Для поиска неоригинальных заменителей нужно ориентироваться на следующие номера заводских сборок:

  • 120 кузов, выпуск с января 2002 года по июнь 2004 – 77024-12010
  • 120 кузов, выпуск с июня 2004 по февраль 2007 – 77024-02040
  • 150 кузов – 77024-12030

Кардинальное отличие здесь в цене: оригинальные фильтры на 120 кузов стоят около 1500 рублей, в то время как для 150 кузова цена переваливает за 4 тысячи. Поэтому неудивительно, что именно для этой модели есть более доступный неоригинал в виде JS Asakashi FS21001 и Masuma MFF-T138.

Для 120 же кузова неоригинальные фильтры найти трудно, но и цена оригинала не так велика.

Также понадобится уплотнительное кольцо фильтра – его номер 90301-04012.

Процесс замены топливного фильтра на Тойота Королла e150

Топливный фильтр.

Процесс смены топливного фильтра у Toyota Corolla E150 достаточно тяжёлый и трудоёмкий, поэтому, тем, кто не уверен в своих силах, рекомендуется обратиться в автосервис к специалистам.

Алгоритм

Итак, приступаем сразу к проведению процесса:

  1. Первым делом необходимо обесточить транспортное средство. Для этого с АКБ удаляется минусовая клемма.
  2. Далее, будет необходимо демонтировать заднее сиденье.

    Топливный фильтр располагается в бензобаке, который под задними сиденьями.

  3. Теперь удаляем крышку, закрывающую доступ к топливному баку.

    Добравшись до заглушки бака…

  4. Отсоединяем колодку проводов питания бензинового насоса.

    Отсоединяем проводку бензонасоса.

  5. Очищаем поверхность пластиковой крышки топливного резервуара. Стравливаем давление в системе и отсоединяем трубки подвода и отвода топлива.

    Тряпочкой очищаем крышку доступа в топливный бак.

    Снимаем трубки подачи топлива.

  6. Фиксирующая крышка снимается при помощи поворачивания против часовой стрелки.

    Откручиваем фиксирующую крышку.

  7. Снимаем её, вместе топливным насосом и фильтром.

    Вынимаем насос вместе с фильтром.

    Вот так выглядит доступ в топливный бак.

  8. Теперь необходимо демонтировать сетку и поплавок.

    Откручиваем элементы, которые понадобятся для установки на новый фильтр.

  9. Очищаем сетку-фильтр при помощи жидкости для чистки карбюраторов. Мало кто знает, но лучше нагреть немного жидкость, тогда сетка очистится лучше.

    Загрязненную сетку-фильтр можно промыть жидкостью для чистки карбюраторов…

    …или другими специальными средствами. В крайнем случае — заменить.

  10. Устанавливаем новый фильтр, на который необходимо обратно надеть сетку и поплавок.

    Проводим сборку узла.

  11. Производим сборку узла и установку обратно в топливный бак.

    Подсоединяем трубки и электрику.

Артикулы и выбор изделия

77024-12050 оригинал.

Выбор изделия производится достаточно просто. Кроме оригинального топливного фильтра, существует только один аналог, который, как показывает практика, и берут автомобилисты. Итак, рассмотрим, какие фильтрующие элементы предлагает нам автомобильный рынок:

  • Toyota 77024-12050 – оригинальная деталь, которая стоит около 4000 рублей.
  • JS Asakashi FS21001 – единственный, представленный на рынке, аналог со стоимость тоже в 4000 рублей.

Это интересно: Как заменить предохранитель прикуривателя Тойота Королла — рассматриваем во всех подробностях

Замена основного фильтра – действуем по инструкции

Замена топливного фильтра в автомобиле Тойота Королла – вполне осуществимая задача для каждого водителя. В автомагазинах есть в основном только дополнительный фильтр, который находится под капотом, поэтому заранее побеспокойтесь о заказе основного устройства. На покупке экономить не стоит и лучше приобретать только оригинал. Он прослужит вам значительно дольше, чем китайская подделка, которыми сейчас насыщен рынок автодеталей.

Перед заменой вам понадобится не только сама деталь, но и дополнительные инструменты: пара отверток и герметик, а также рожковые ключи для замены второго фильтра. Основной топливный фильтр в автомобиле Тойота Королла находится под задним сиденьем в топливном баке. Данный тип фильтра принято называть погружаемым. Для его замены необходимо поднять заднее сиденье, а то и вовсе на время открутить. Под сиденьем вы увидите металлическую крышку, так называемый лючок. При помощи отвертки аккуратно его отковыряйте, так как он крепится на герметике. При этом будьте осторожны, чтобы не повредить электрические провода.

Открыв крышку, вы увидите топливную трубку и фишку с проводами. Первым делом отключите фишку с питанием. Следующим этапом будет отсоединение топливной трубки. На её пластиковом фиксаторе есть стрелка, которая указывает направление, в котором необходимо его прокрутить – делайте это аккуратно, чтобы не сломать его. После отсоединения может политься бензин, потому подставьте тряпочку или бутылку. Что предотвратить выливание бензина, перед началом всех работ необходимо вытянуть из монтажного блока предохранитель насоса.

Двигатель при этом должен быть включен. Необходимо подождать, пока он заглохнет

Эти действия приведут к тому, что все топливо, которое находится в трубке, сгорит. Перед снятием насоса и фильтра обратите внимание на правильное его расположение в баке – точно также нужно будет поставить новую деталь обратно. Открутите и снимите прижимное кольцо, далее аккуратно достаньте насос с фильтром – важно не повредить и не сдвинуть поплавок уровня с топливной сеткой

Следующим этапом будет снятие самой детали. Для этого переверните весь корпус и аккуратно сдвиньте несколько заклепок, после этого снимите крышку. Под крышкой будет резиновая прокладка, которую также необходимо снять. Потом удалите металлическое штопорное кольцо, которое держит топливную сетку. Если есть возможность, замените её на новую или, как минимум, хорошо промойте в воде и дайте высохнуть.

Потом отсоедините регулятор давления – сделать это будет достаточно сложно, так как он находится в уплотнительной резинке. После этого отсоедините топливный насос и уплотнительные кольца. Теперь берите новый фильтр и собирайте все в обратном порядке. Перед сборкой все резиновые уплотнительные соединения можете смазать маслом, это значительно упростит процесс сборки. Крышку лючка очистите от старого герметика и нанесите новый. Нужно будет минут 10–15 подержать её под грузом, чтобы герметик застыл.

Замена узла

Замена топливного фильтра Тойоты Короллы — процедура, вполне осуществимая любым владельцем данной модели. Каких-либо особых тонкостей или сложностей она не имеет, но для грамотного её проведения нелишним будет знать суть всего мероприятия. Для начала необходимо правильного подготовиться. К подготовительным мероприятиям относят:

Приобретение новой детали. Желательно брать оригинальные топливофильтры для Короллы. Их артикулы таковы:

  • фильтрующий элемент грубой очистки — LFB6-13-ZE1;
  • фильтр тонкой очистки — 77024-12050;
  • прокладки и колечки — 77169-0D030, 9030108020, 9030104013;
  • топливный модуль в сборе — 23221-11050.

Подготовка необходимого инструмента. Понадобится следующий инструментарий:

  • плоская и крестовая отвёртки;
  • веник или пылесос;
  • ветошь;
  • ёмкость для бензина;
  • непосредственно детали для замены.

Обеспечение пожарной безопасности. Перед началом ремонта обязательно убедитесь в том, что поблизости к месту его проведения нет источников открытого огня и рядом с ним находится рабочий огнетушитель.

Проведя базовый перечень подготовительных мероприятий, можно приступить к ремонту. Непосредственно замена топливного фильтра Тойоты Короллы 120 и 150 кузовов проводится одинаковым алгоритмом действий, который имеет следующий вид:

Важно! После проведения замены топливофильтра на Тойоте Королле обязательно проверьте: не появились ли подтёки топлива и исправно ли работают другие узлы автомобиля. При наличии каких-либо проблем обязательно устраните их, ведь речь идёт о топливной системе машины, неисправности которой могут спровоцировать пожар

В целом замена топливного фильтра Тойоты Короллы в 150 и 120 кузовов проводится достаточно просто. Главное в процессе ремонта — знать базовые нюансы и иметь некоторые навыки проведения данной процедуры. В сегодняшнем материале все особенности замены топливофильтра на Тойоте Королле были рассмотрены, поэтому настоятельно рекомендуем при проведении ремонта подобного рода придерживаться именно их. Надеемся, статья была для вас полезна. Удачи на дорогах и в ремонте!

Видео о замене топливного фильтра Тойоты Короллы 120 и 150:

Все чаще на автомобилях конструктора отказываются от быстросменных топливных фильтров тонкой очистки: размещая картридж большой площади непосредственно в корпусе топливного модуля, они закладывают в него срок службы, равный теоретическому ресурсу бензонасоса. Единственным заменяемым элементом очистки топлива на таких автомобилях становится сетка на входе бензонасоса. задерживающая основную часть механических примесей. Однако с учетом качества топлива именно на нее приходится основная нагрузка.

Заменив самостоятельно топливный фильтр на Тойота Королла, владелец может обезопасить себя от многих «сюрпризов» в дальнейшем: как правило, рывки при ускорениях становятся следствием именно подходящего к критическому уровню загрязнения фильтра.

Другие проблемы, которыми так любят пугать самодеятельные писатели, к этому отношения не имеют: ни ухудшение запуска, ни троение двигателя на холостых оборотах при этом не происходят, так как расход топлива в таких режимах минимален, и даже с забитым фильтром бензонасос успевает подавать достаточный объем бензина в магистраль – если же фильтр забит настолько, что это ощутимо даже на холостом ходу, то ездить самостоятельно такой автомобиль уже давно не мог бы.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
