Принцип работы тормоза КамАЗ
Чтобы разобраться, что такое тормозная система КамАЗ 65115 и др. модификаций, рассмотрим функционирование остановочного агрегата. Деталью укомплектовываются все колёса автомобилей (43118, 43114 и др.). Механизм сходного принципа действия, не зависимо от комплектации.
Механизм торможения КамАЗ:
Механизм торможения крепится и собирается на суппорте (2), торцевая часть плоской формы с отверстиями под крепёжные болты колеса. Тормозные механизмы в количестве двух штук (7) со специальным материалом, улучшающим торможение (9) фиксируются эксцентриками (1). Форма тормозного материала со специфическим контуром, способствующим одинаковому стиранию. Штыри корректно располагают тормозные устройства по отношению к барабану, закрепленному к ступице болтами в количестве пяти штук.
Сдвиг колодок, посредством кулака (12) инициирует торможение. Детали давят на барабан, а тот тормозит колесо. Роликовый механизм (13), передаточное звено от кулака – колодкам. Задача изделия, свести на нет силу трения, сделать торможение эффективным. Пружинные механизмы (8), в количестве четырёх штук, возвращают детали на исходную позицию. В держателе (10) вращается расклинивающий кулак (12). Держатель фиксирует камеру. Ближе к торцу вала присоединяется рычаг регулировки (14), с передаточным механизмом. Задача кожуха – не допустить попадание инородного тела изделие.
Читать дальше: Под какими знаками можно стоять инвалидам
Рычаг настройки КамАЗ:
Процесс износа деталей, вследствие торможения неизбежен. Что бы свести к минимуму расстояние от колодки до барабана, предусмотрен механизм регулировки. Шток помещен в стальной кожух (6) со штуцером (7). Колесо с червячным механизмом и зубьями (3), размещённое в корпусе, имеет установочные отверстия, крепящиеся на кулак и червяк (5) с запрессованным штоком (11). Упругий элемент (9), крепится с упором в болт – фиксатор (8), удерживает круглый элемент (10) на штоке (11) в ложбинке червяка, и стопорит его ось. К остову (6) штока фиксируется заглушка (1), удерживающая диск с зубьями.
Осевое вращение провоцирует червячное перемещение, что заставляет проворачиваться диск (3), а заодно и кулак разблокировки. Кулак поджимает тормозные элементы, сводя к минимуму расстояние от колодки до барабана. Торможение инициирует поворот рычага штоком камеры тормозов. Прежде чем отрегулировать тормоза на КамАЗе, болт – фиксатор (8) отворачивают, по окончанию процесса, туго фиксируют.
Принцип работы тормозов КамАЗ
После нажатия на педаль тормозной системы давление передается на усилитель, а он оказывает воздействие на основной цилиндр. Входящие в его конструкцию поршни получают излишки жидкости в цилиндрах колес, которые, в свою очередь, провоцируют передвижение колодок к дискам. Это происходит при одновременном прохождении потока в привод.
Управление тормозными механизмами нажатием на педаль тормоза создает давление жидкости, что запускает процесс остановки. По ее завершении задействуется возвратная пружина, и педаль становится неактивной. Поршень основного цилиндра тоже принимает обратное положение. Основные части пружин отстают от барабанов благодаря работе тормозных колодок.
В основной цилиндр перемещается тормозная жидкость от колес. Давление системы торможения снижается. Из-за использования в конструкции устройств для повышения безопасности, увеличивается продуктивность тормозов КамАЗ.
Как улучшить тормоза
Ремонт тормозной системы КамАЗ и тюнинг поможет улучшить показатели данного механизма:
- Замена штатных дисков на большие по диаметру. Для их установки нужно просверлить специальные отверстия, которые должны совпадать с крепежными болтами тюнинговой детали. В некоторых случаях могут потребоваться пластины, на которые будут установлены суппорты над дисковыми механизмами большего размера. Также следует приобрести увеличенные по размеру и ширине колеса.
- Замена штатного механизма на вентилируемый диск или устройство с насечками того же размера. На каждый диск необходимо установить суппорты при помощи надежных крепежных элементов. Такой способ поможет увеличить эффективность работы тормозной камеры в 2 раза.
Во время проведения работ по улучшению работы тормозов нужно соблюдать следующие рекомендации:
- Само устройство тормозов запрещено изменять на законодательном уровне. Все изменения будут обнаружены при проведении регулярного технического осмотра.
- Все детали нужно выбирать только от надежных производителей, которые прошли процедуру сертификации.
- Тюнинг можно делать только в том случае, когда все элементы системы находятся в исправном состоянии.
Решение проблем
К устранению неисправностей ручного тормоза на КамАЗе необходимо подходить комплексно. Изначально нужно проверить герметичность системы. Для этого предварительно демонтируется рычаг (он крепится к кронштейну, снять его несложно). Далее аккуратно отсоединяются пневматические трубки, после чего снимается крышка крана. Снимаются также колпачки, тарелка, шток и другие элементы, пока не покажутся уплотнительные кольца и манжета. Поскольку эти комплектующие имеют низкую стоимость, проверять их на предмет износа (если это не заметно визуально) нет никакой необходимости – просто устанавливаются новые, после чего осуществляется сборка в обратном порядке.
Проблемы с разгерметизацией магистрали требуют профессионального ремонта. Самостоятельно решать этот вопрос категорически не рекомендуется. Если воздух быстро уходит наружу, это приводит к автоматическому срабатыванию пружин энергоаккумуляторов, из-за чего машина резко останавливается. В таком случае необходимо использовать систему экстренного растормаживания. В новых моделях КамАЗов устанавливается усовершенствованный тормозной пневматический привод, который позволяет отпускать стояночный тормоз сразу после запуска двигателя.
Визуально следить за тем, чтобы в тормозной системе не накапливалась вода или даже конденсат, проблематично. Чтобы избежать появления этой проблемы, рекомендуется устанавливать специальный осушитель, который будет устранять влагу, предупреждая риск ее замерзания в холодную пору года.
Если к грузовику присоединен прицеп, необходимо предварительно установить систему воздухораспределения, то есть, расширить тормозную магистраль. В противном случае, стояночный тормоз на прицепное оборудование действовать не будет.
Как подключить ручник на КамАЗе, если по какой-то причине воздуха в магистрали недостаточно или механизмы системы изнашиваются? Это не только проблематично, но и опасно. Любые неисправности, связанные с тормозной системой, в том числе и стояночной, должны немедленно устраняться. Это повысит комфорт передвижения и его безопасность. Работать с тормозными механизмами можно как самостоятельно, так и с привлечением профильных специалистов.
Утечки воздуха из соединений трубопроводов и приборов тормозной системы устраняются их подтяжкой, а негерметичные трубопроводы и гибкие шланги заменяются.
Нужно помнить, что на автомобилях, выпускаемых с марта 1986 года, соединения трубопроводов уплотняются использованием резиновых колец, поэтому моменты затяжки штуцеров должны быть меньше (таблица 1).
Если не заполняются воздушные баллоны пневмопривода тормозов, и регулятор давления сбрасывает воздух в атмосферу, то причин может быть несколько:
— перекрыт трубопровод между регулятором и защитными клапанами;
— неисправен регулятор давления — чаще всего в нем забивается маслом или кристаллами льда фильтрующий элемент.
диаметр трубопровода, мм.
Момент затяжки, кгcм
Если воздушные баллоны заполняются медленно и давление воздуха не достигает номинального, то неисправен или компрессор, или регулятор давления.
На неисправность цилиндро-поршневой группы компрессора указывает и повышенное содержание масла в конденсате.
Зачастую плохо заполняются баллоны отдельного контура. Воздух в каждый контур тормозной системы проходит через секцию «своего» защитного клапана.
Вероятно, защитный клапан не пропускает воздух в баллон или засорен трубопровод подачи воздуха в этот контур. Возможно также, что неисправен штатный двухстрелочный манометр.

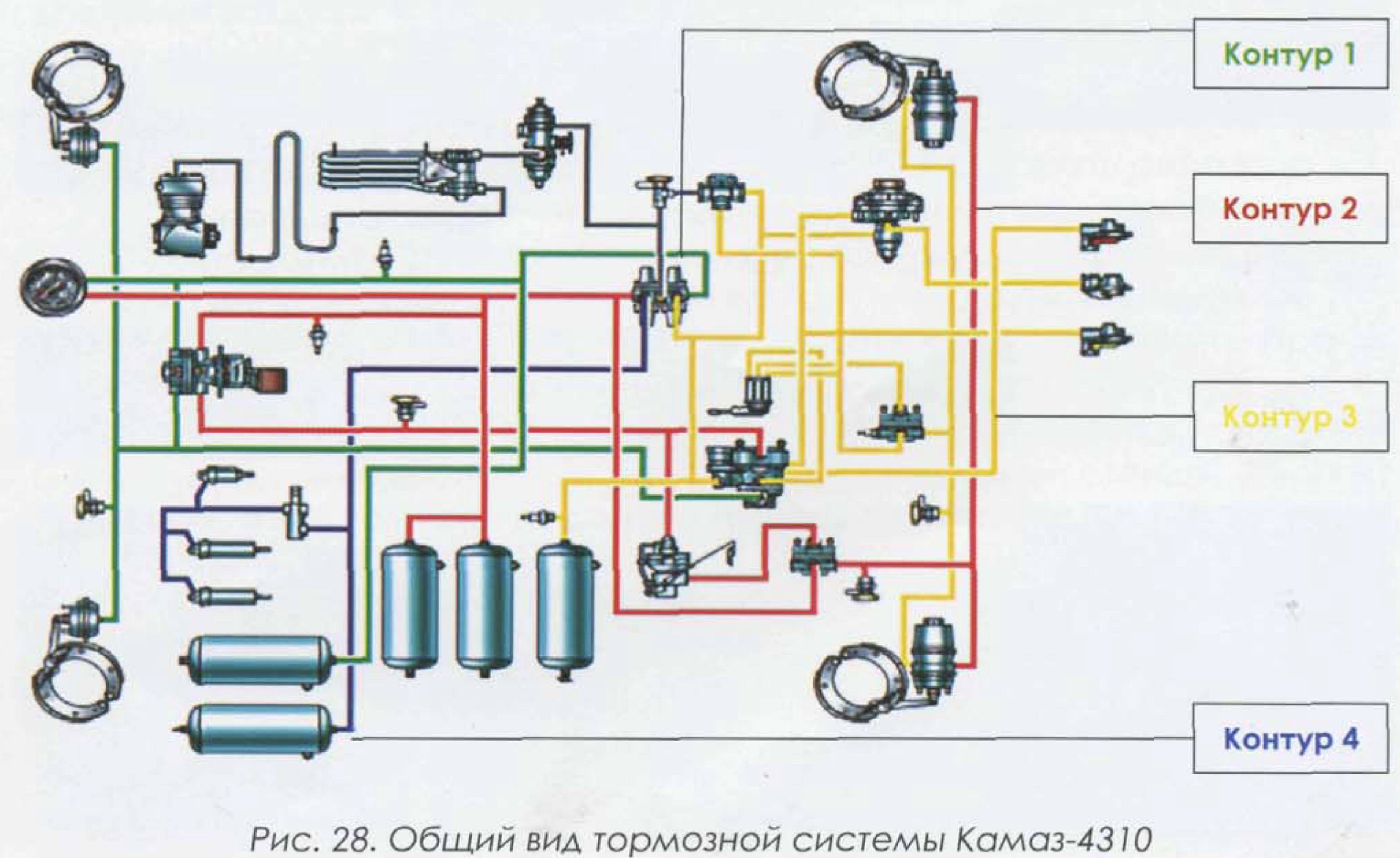

Пневматический привод Камаз
Пневматический привод тормозов. Тормозной пневмопривод имеет источник сжатого воздуха — компрессор 1. Компрессор, регулятор 2 давления, предохранитель 3 от замерзания конденсата в сжатом воздухе и конденсационный ресивер
11 — питающая часть привода, из которой очищенный сжатый воздух под заданным давлением подается в остальные части пневмопривода и к другим потребителям сжатого воздуха. Привод разбит на автономные контуры, разделенные защитными клапанами. Каждый контур действует независимо от других.
Рис. 1 |
Рис.1. Пневмопривод тормозных механизмов автомобиля КамАЗ-5320
Контур I привода механизмов рабочего тормоза переднего моста состоит из части тройного защитного клапана 5, ресивера 14 объемом 20 л с краном слива конденсата и выключателем контрольной лампы падения давления в ресивере, части двухстрелочного манометра 20, нижней секции двухсекционного тормозного крана 16, клапана С контрольного вывода, клапана 18 ограничения давления, двух тормозных камер 19, тормозных механизмов переднего моста, трубопроводов и шлангов между этими аппаратами.
Кроме того, в контур входит трубопровод, соединяющий нижнюю секцию тормозного крана 16 с клапаном 26 управления тормозными системами прицепа с двухпроводным приводом.
Контур II привода механизма рабочего тормоза задней тележки состоит из части тройного защитного клапана, двух ресиверов 12 общим объемом 40 л с кранами 15 слива конденсата и выключателем контрольной лампы падения давления в ресивере, части двухстрелочного манометра 20, верхней секции двухсекционного тормозного крана 16, клапана D контрольного .вывода, автоматического регулятора 25 тормозных сил с упругим элементом, четырех тормозных камер 21, тормозных механизмов. В контур входит также трубопровод, соединяющий верхнюю секцию тормозного крана 16 с клапаном 26 управления тормозными системами прицепа.
Контур III привода механизмов запасного и стояночного тормозов, а также комбинированного привода тормозных систем прицепа (полуприцепа) состоит из части двойного защитного клапана 4, двух ресиверов 13 общим объемом 40 л с краном слива конденсата и выключателем контрольной лампы падения давления в ресивере, двух клапанов Е и В контрольных выводов, крана 9 управления стояночным тормозом, ускорительного клапана 24, части двухмагистрального перепускного клапана 23, четырех пружинных энергоаккумуляторов 21, выключателя 22 контрольной лампы стояночного тормоза, клапана 26 управления тормозными системами прицепа с двухпроводным приводом, одинарного защитного клапана 27, клапана 29 управления тормозными системами прицепа с однопроводным приводом, трех разобщительных кранов 28, трех соединительных головок (одной головки 32 типа А однопро-водного привода тормозных систем прицепа и двух головок 31 типа «Палм» двухпроводного привода тормозных систем прицепа), пневмоэлектрического выключателя 30 сигнала торможения, трубопроводов и шлангов между этими аппаратами.
Контур IV привода механизмов вспомогательного тормоза и других потребителей состоит из части двойного защитного клапана 4, пневматического крана 8, двух цилиндров 7 привода заслонок, пневматического цилиндра 6 привода рычага останова двигателя, пневмоэлектрического выключателя 17 электромагнитного клапана прицепа, трубопроводов и шлангов между этими аппаратами. Своего ресивера и контрольной лампы падения давления контур IV не имеет. От контура IV привода механизмов вспомогательного тормоза сжатый воздух поступает к дополнительным потребителям по пневмосигналу, пневмоусилителю сцепления, приводам агрегатов трансмиссии и др.
Рис. 2 |
Схема пневмопривода Камаз-53212
Влагомаслоотделитель
Рис. 3 |
При описании составных частей и принципа работы за основу принят пневмопривод автомобиля КамАЗ-5320. Однако следует знать, что тормозные приводы других автомобилей имеют свои отличительные особенности. Для улучшения влагоотделения в питающей части тормозного привода автомобиля КамАЗ-53212 на участке компрессор — регулятор давления на первой поперечине рамы в зоне интенсивного обдува дополнительно установлен влагоотделитель. На автомобиле-самосвале КамАЗ-5511 отсутствуют аппаратура управления тормозными системами прицепа, разобщительные краны, соединительные головки.
Рис. 4 |
Кроме того, у автомобилей КамАЗ-5410, -5511 и 54112 блок защитных клапанов состоит из тройного защитного клапана, через который заполняются сжатым воздухом контуры I и II и одинарного защитного клапана, через который заполняется контур III, a контур IV заполняется от контура I или II.
autoruk.ru
Как улучшить тормоза
Ремонт тормозной системы КамАЗ и тюнинг поможет улучшить показатели данного механизма:
- Замена штатных дисков на большие по диаметру. Для их установки нужно просверлить специальные отверстия, которые должны совпадать с крепежными болтами тюнинговой детали. В некоторых случаях могут потребоваться пластины, на которые будут установлены суппорты над дисковыми механизмами большего размера. Также следует приобрести увеличенные по размеру и ширине колеса.
- Замена штатного механизма на вентилируемый диск или устройство с насечками того же размера. На каждый диск необходимо установить суппорты при помощи надежных крепежных элементов. Такой способ поможет увеличить эффективность работы тормозной камеры в 2 раза.
Во время проведения работ по улучшению работы тормозов нужно соблюдать следующие рекомендации:
- Само устройство тормозов запрещено изменять на законодательном уровне. Все изменения будут обнаружены при проведении регулярного технического осмотра.
- Все детали нужно выбирать только от надежных производителей, которые прошли процедуру сертификации.
- Тюнинг можно делать только в том случае, когда все элементы системы находятся в исправном состоянии.
В интернете есть много видео, как улучшить тормоза на КамАЗе. Обычно в качестве примера используют модель 5511. Улучшение тормозов лучше всего доверить профессионалам, так как при самостоятельной регулировке есть шанс совсем испортить систему.
Если в автомобили тормоз работает плохо, то стоит для начала проверить все ли вспомогательные системы работают должным образом, и только после этого после этого разбираться в тормозном механизме.
КамАЗ — это достаточно большая машина, а значит тормоза у нее должны работать на все 100%. Советуем вам не пытаться самостоятельно улучшить машину.
Как снять тормозной барабан
Перед проведением этой процедуры следует надеть защиту, например маску или очки.
Для того чтобы снять тормозной барабан, нужно сделать следующее:
- Установить транспортное средство на специальную платформу.
- Заглушить двигатель и поднять ручной тормоз.
- Ослабить натяжение болтов.
- Взявшись за баллонный ключ, прокрутить каждую гайку на 1 оборот против часовой стрелки.
- Поднять КамАЗ при помощи специального устройства.
- Открутить болты и снять колесо.
- Используя баллонный ключ, снять все ослабленные колесные гайки.
- Снять колпак и убрать в него все открученные крепежные элементы.
- Снять колесо с направляющих.
- Ослабить колодки, отвернув винт регулятора, который расположен на внешней стороне барабанной части.
- Повернуть барабан так, чтобы отверстие совпало с винтом регулятора.
- Винт регулятора повернуть до упора по часовой стрелке.
- Снять барабан.
- Используя отвертку, снять винты, которые удерживают данный механизм на колесе.
- Подтянуть барабан на себя при помощи специального съемника.
- Завести отвертку под фланец барабанного механизма.
- Слегка ударить по рычагу, отвертке или по самому барабану.
Как отрегулировать
Для регулировки тормозов на КамАЗе нужно:
- Проверить перемещение тормозного рычага. Он должен свободно перемещаться и возвращаться в исходное положение.
- Совместить отверстия корпуса рукоятки и вилки штока механизма при помощи вращения червяка.
- Надавить на управляющий блок до упора в направлении его вращения.
- При помощи болтов и гаек соединить кронштейн фиксирующего типа с управляющим блоком рукоятки. Положение блока должно оставаться прежним.
- Вращая червяк, развести тормоза до соприкосновения колодок с барабанным механизмом.
- Повернуть червяк в противоположную сторону на ¾ оборота. Зубчатая муфта должна работать, а момент поворота червяка должен быть не менее 42 Нм.
- Проверить работоспособность рукоятки. Для этого нужно растормозить транспортное средство на месте, нажимая на педаль до упора.
- Проверить исправность штока. Он должен перемещаться без заедания.
- Отрегулировать ход штока в соответствии с требуемым зазором, вращая червяк.
- Проверить равномерность вращения барабанного механизма.
Через 2-6 км пробега осмотреть механизм на нагрев барабанного устройства. Температура не должна превышать +60…+80°С.
Достоинства и недостатки
Положительные качества автомобиля КамАЗ-4310:
- Отличная проходимость;
- Значительная грузоподъемность;
- Простота эксплуатации и технического обслуживания;
- Высокий уровень унификации по комплектующим с другими моделями КамАЗа;
- Невысокая цена;
- Возможность использования при любом температурном режиме.
Из недостатков можно отметить сравнительно небольшую динамичность автомобиля – разгоняется он медленно, максимальная скорость невысокая. Кроме того, уровень комфорта в кабине далеко отстает от современных требований, а расход топлива чересчур велик.
Автор статьи:
Федоров Дмитрий
Устройство запасного тормоза
В конструкции можно выделить пружинные энергоаккумуляторы, воздушные баллоны, а также перепускные, защитные и ускорительные клапаны. Также в устройстве есть тормозной кран и трубопровод. В качестве механизмов для торможения здесь применены те же элементы, что и в главной системе. Они устанавливаются в колесах заднего моста.
Пружинный энергоаккумулятор применяется для запуска механизмов задних колес в том случае, если используются стояночная или запасная система. Он монтируется на тормозной камере основной системы. Аккумулятор состоит из цилиндра, пружины и поршня, толкателя и винта с упорным подшипником.
Вспомогательное оборудование системы торможения
Чтобы улучшить тормоза на КамАЗе, машины позднего выпуска оснащаются дополнительным оборудованием, которое отличает средства от агрегатов серии:
- Устройство повышения давления, одноцилиндровое, выдаёт 380 литров в минуту;
- Вентиль тормозной двух секционный, управляет главным тормозом посредством ножного рычага;
- Предохранительный, четырёх контурный регулятор;
- Механизм, снижающий температуру воздуха, находящегося под давлением;
- Клапанный ускоритель, уменьшает время реакции заднего тормоза;
- Клапан пропорционального изменения входной величины (КамАЗ-65115);
- Переходники соединительные.
Ускорительный клапан КамАЗ:
Описание тормозов КамАЗ
Каждый автомобиль, выпускаемый Камским заводом, имеет на своём борту четыре разновидности тормозного оборудования.
- Главный тормоз;
- Резервный тормоз;
- Остановочный тормоз;
- Вспомогательный тормоз.
Эти виды оборудования справляются с задачей, не нуждаясь во взаимопомощи, в итоге, показатель выполненной работы достигает результативности. Если автоматическое торможение сопровождается выбросом воздушных масс из профиля, машина имеет в наличии механизм экстренной разблокировки. Принцип применения устройства – возобновить работу. Так же установлены следящие и сигнализирующие датчики состояния и работоспособности.
Главный тормоз снижает скоростной режим КамАЗ, вплоть до полной остановки. Устройства, останавливающие транспорт, расположены на шести колёсах машины. Принцип работы привода базируется на воздухе, находящемся под давлением. Агрегат оборудован двумя контурами, действие которых распространяется на носовую и кормовую оси по отдельности.
Активация главного механизма остановки происходит посредством ножного рычага, транспортирующего силовое воздействие на тормозной вентиль. Камеры тормоза – преобразователи силы давления воздушных масс в перемещение колодок тормоза.
Резервный гаситель движения снижает скоростной режим и останавливает машину, тогда, когда отказали главные тормоза, либо не до конца выполняется функция главным устройством.
Остановочная система заставляет автомобиль оставаться неподвижным на ровной поверхности, без вмешательства пилота. Особенность остановочного механизма, исполнение в паре с резервным тормозом. Срабатывание актуально после перевода рычага в необходимом положении.
Стояночный и вспомогательный тормоза КамАЗ:
Из сказанного выше видно, что на КамАЗ для главного, резервного и остановочного гасителей движения, базирующихся на корме, применяемые методы остановки едины. Что касается резервного и остановочного гасителя, единый у них — пневматический движитель.
Дополнительный гаситель движения работает на снижение степени нагрева оборудования, главного устройства снижения скорости. Сюда относится глушитель силовой установки, переключающий выпускной коллектор, и отключающий ввод топливной смеси.
Экстренная разблокировка расклинивает колодки, если они сработали автоматом и остановили машину. Привод экстренной остановки двойной, срабатывает как за счёт пневматики, так и за счет механических винтов. Сделано это с целью разблокировать энергетические аккумуляторы в автоматическом или ручном режиме.
Технические характеристики
Технические характеристики КамАЗ свидетельствуют о его мощности и широкой области использования в грузоперевозках. Особенности:
- габаритные размеры (д*ш*в) — 3,4*2,5*2,9 м;
- грузоподъемность — 6 т;
- полный вес — 15 т;
- заправочные объемы бака — 125*2 л;
- расход топлива на 100 км — 30 л.
Езда по бездорожью и высокая грузоподъемность сделали самосвал универсальным во многих сферах промышленности.
Силовой агрегат
У двигателя КамАЗ-4310 существует 2 вариации. Первые экземпляры оснащались силовым агрегатом 210 л.с. На современных машинах мощность двигателя составляет 430 л.с. Для этого потребовалась установка силовых агрегатов с 8-ю цилиндрами.
Особенности мотора у КамАЗа:
- крутящий момент — 637 Н/м;
- V-образное расположение цилиндров;
- рабочий объем — 10,9 л;
- максимальная скорость — 85 км/ч, машина разгоняется до этого показателя за минуту;
- тормозной путь — 17,2 м.
Серии 101 и 106 имеют силовые агрегаты повышенной мощности. Норма расхода топлива по сравнению с более современными моделями повышена.
Трансмиссия
Трансмиссия у транспортного средства универсальная, имеет полный привод. Отличительные особенности:
- блокировка межосевого дифференциала;
- синхронизация 2 и 5 скоростей коробки передач;
- несколько режимов раздатки;
- дистанционное управление;
- двухступенчатый редуктор.
Механическая коробка передач стандартная, оснащена 5 передачами и дополнительным механизмом. Назначение раздаточной коробки — равномерное распределение между колесами крутящего момента.
Мощность от двигателя передает карданная передача. Устройство предполагает 4 карданных вала: привод заднего, среднего, промежуточного и переднего моста.
Рулевой механизм состоит из гидроусилителя, винта с шариковой гайкой, поршня-рейки.
Подвеска
Независимая подвеска образована:
- передними полуэллиптическими рессорами;
- амортизаторами;
- реактивными штангами.
ТТХ подвески позволяют машине преодолевать препятствия глубиной до 1,5 м.
Тормозная система
Тормозная система барабанного типа с пневматическим 2-контурным приводом. Транспорт дополнительно оснащен стояночным, запасным и вспомогательным тормозом. Диаметр барабана — 400 мм, кулачковый тип разжима. Претерпела изменение воздушная система, эффективность ее работы стала выше.
Органы управления КамАЗ 4310
Органы управления и контрольно-измерительные приборы КамАЗ 4310 находятся в кабине грузовика.
Основной орган управления — рулевая колонка с колесом, расположенные так, чтобы у водителя был хороший обзор приборной панели. На самой рулевой колонке находится комбинированный переключатель (свет, «поворотники», звуковые сигналы).
Расположение различных педалей относительно руля:
- тормоз, подача топлива (справа)
- сцепление (слева)
Также КамАЗ оснащен вспомогательным тормозом, управление которым осуществляется кнопкой, находящейся внизу между педалями сцепления и тормоза.
Справа от водительского кресла расположены рычаги ручного управления различными системами, например, останова двигателя, подачи топлива, коробкой передач.
На приборной панели слева располагаются различные КИП (спидометр, топливомер), справа располагается ящик для вещей водителя, под которым находится предохранитель и переключатель предпускового подогревателя. В центре приборной панели располагаются переключатели и панель предохранителей. Так же в центре – рычаг крана регулировки давления воздуха в шинах и кнопка включения аккумуляторов.
Все органы управления, включая переключатели, рычаги и контрольно-измерительные приборы, имеют символические обозначения, делающие управление грузовиком удобным и понятным.
Электрическое оборудование
Схема электрооборудования КамАЗ-4310 предназначена для обозначения основных элементов системы и выполнения самостоятельного ремонта в случае необходимости. Цветная электрическая схема указывает на последовательность соединения электропроводки и всех электроустройств транспорта с описанием элементов. Цветная схема электропроводки имеет следующие элементы:
- устройство запуска силового агрегата;
- освещение кабины;
- поворотники, фары, аварийный сигнал;
- электросхема системы очистки стекла, отопление и энергоснабжение;
- противоугонный механизм;
- панель приборов;
- проводка;
- аудисистема;
- предохранительный блок;
- блок управления.
Данные узлы будут нормально функционировать только при удовлетворительном состоянии электрооборудования самосвала.
Лебедка
Производитель предусмотрел возможность применения лебедки, которая имеет барабанную систему. В ней есть ленточный тормоз и червячный редуктор. Трос растягивается до 83 м.
