Как отрегулировать сцепление своими руками
При оснащении автомобиля механической системой регулировка сцепления «Рено Логан» производится с помощью двух рожковых ключей на 10, рожкового ключа на 7 и измерительного инструмента. Область манипуляций предварительно очищается от загрязнений.
На автомобиле, сошедшем с конвейера, привод сцепления установлен в соответствии с двумя критериями:
- 86 мм от кронштейна коробки передач до вилки сцепления;
- 60 мм от кронштейна до обжатой части наконечника троса.
Допустимое варьирование показателей составляет 5 см в большую или меньшую сторону. После введения машины в эксплуатацию корректировке подлежит только второй параметр. Его и требуется измерить перед началом корректировки.
Затягивание или ослабление троса требуется, если результат измерения выходит за пределы 55–65 мм. В первую очередь манипуляции затрагивают контргайку. Ее ослабляют, чтобы начать смену местоположения регулировочной гайки. Процесс выполняется двумя ключами на 10.
После этого происходит изменение длины троса. Здесь ключом на 7 требуется зафиксировать шестигранник, чтобы удержать наконечник элемента. А ключом на 10 поворачивать гайку, обеспечивающую регулировку. Чтобы подтянуть сцепление на «Рено Логан», нужно закручивать гайку. В этом случае положение педали будет становиться выше. Для достижения противоположного результата следует отпускать гайку. Как только показатели вошли в допустимый предел, манипуляции прекращаются.
Остается только зафиксировать новое положение гайки для регулировки контргайкой и проверить достигнутый результат. Оценивается положение педали сцепления. Ее уровень должен совпасть с тормозной педалью или оказаться немного выше. Схватывание обычно происходит примерно на середине. А включение задней передачи должно проходить без затруднений, исключать хруст и другие шумы.
Если возникшие сложности не удалось исправить регулировкой сцепления, проблема кроется глубже. Если она связана с износом ведомого диска, выжимного подшипника, всю систему требуется заменить. На «Рено Логан» такой ремонт выполняется на 200 000 километрах пробега. Однако особенности использования могут потребовать выполнение процедуры раньше.
Если в авто стоит гидравлическое сцепление, то проблемы с педалью устраняются путем удаления воздуха из системы. Прокачка сцепления производится по следующей схеме:
- установить ТС на яму или подъемник;
- снять защиту поддона картера;
- отсоединить датчик уровня тормозной жидкости;
- убрать пробку от бачка гидропривода;
- для удаления воздуха из пространства между бачком и штуцером надо зафиксировать педаль в высоком положении;
- бачок гидропривода заполняется жидкостью;
- подсоединить приспособление;
- снять заглушку;
- установить штуцер для прокачки;
- нажать на фиксатор, избегая его натяжения;
- вытянуть трубопровод сцепления до щелчка, чтобы получить отверстие для выхода воздуха;
- включить насос;
- дождаться, пока в сливаемой жидкости не будет пузырей;
- закрыть отверстие, завершив действие 10-кратным нажатием педали сцепления;
- зафиксировать трубопровод гидропривода;
- для очистки от воздуха емкости между штуцером и цилиндром надо подсоединить к системе пустой шприц;
- нажать на фиксатор, не воздействуя на него в сторону натяжения;
- вытянуть трубопровод гидропривода;
- включив насос, наполнить шприц жидкостью, спустив его в систему;
- повторив операцию трижды, требуется закрыть отверстие, вернув элементы на свои места;
- при необходимости нужно долить рабочую жидкость в бачок.
Рассмотрев вопрос, как регулировать сцепление на «Логане», подведем итоги: эта процедура требуется в качестве профилактической меры после достижения определенного километража или замены элементов сцепления. Она позволяет устранить ряд неисправностей.
Чтобы выполнить регулировку, требуется небольшой набор инструментов. Работа не предполагает больших познаний. Для нее требуется умение правильно произвести измерение, а также понимание, в какую сторону крутить гайку для достижения нужного показателя. Исправление хода педали на гидравлическом сцеплении заключается в поэтапном удалении воздуха из системы.
Стоит помнить, что не все проблемы со сцеплением решаются регулировкой педали. Если перенастройка не дала эффекта, следует проверить, а по необходимости заменить, другие элементы сцепления.
Чтобы увеличить ресурс сцепления, важно использовать сцепление правильно. Его нужно полностью прожимать, а на первой и второй передачах плавно отпускать
Водителю следует избегать пробуксовки, переключения скоростей без использования сцепления. Таким образом, будет снижаться износ элементов системы.
Почему педаль сцепления тугая
Личный опыт Opel Kadett E
На самом деле проблема, из-за которой педаль привода стала жесткой и тугой, имеет комплексную основу и связывает все три фактора:
Наиболее распространенной является первая причина. Хитрое устройство лепестков корзины приводит к тому, что со временем центральная часть с выжимным подшипником выпячивается как горб над плоскостью пружины. Для преодоления этого горба приходится тратить дополнительные усилия.
Зачастую производитель для увеличения стойкости диафрагменной пружины искусственно увеличивает жесткость лепестков. Особенно этим отличаются китайские подделки под фирменные изделия, например, Кraft или Sachs. С установкой подобной «железки» тугая педаль сцепления легче не станет.
Кроме пружины, по мере износа добавляет проблем и выжимной подшипник. Через 150 тыс. км он будет болтаться на лепестках пружины и давать любые мыслимые перекосы. Конструкция выжимной вилки такова, что именно на ней сходятся и концентрируются основные усилия. Это приводит к деформации ее оси вращения и поклиниванию в крайних положениях, характерных для изношенного механизма корзины.
Очень часто складывается ситуация, когда хозяин заменяет корзину сцепления новой, но с целью экономии оставляет вилку. Новая корзина создает огромное усилие сопротивления и, как результат, изношенная вилка ломается в самый неподходящий момент. Водитель при этом вместо тугой педали получает упавшую педаль сцепления.
Признаки неисправности сцепления
Люди, регулярно управляющие автомобилем, сразу понимают, что с ним что-то не так и педаль стала туже. Кроме этого можно определить неполадки по другим факторам:
- при нажатии педали появляются резкие скрежещущие звуки, нехарактерные для нормальной работы системы;
- рычаг нажимается с рывками, нет плавности хода;
- свободный ход педали приходится часто регулировать;
- при ослаблении нажатия сцепление включается рывками;
- сцепление буксует — об этом может сказать запах перегорающих фрикционов, увеличение расхода топлива.
При этом для некоторых автомобилей тугая педаль — норма, касается это старых отечественных моделей — «классики». Но если тугость возникает в сравнительно новых машинах, как российского производства, так и зарубежного — это повод провести диагностику.
Возможности вождения при правильной работе педалью сцепления
После того, когда вы разберетесь с тем, в какой момент срабатывает сцепление, вы должны будете добиться плавности хода при трогании.
При правильной работе педалью сцепления, вы сможете добиться:
- наиболее минимальной скорости движения,
- при парковке или движении задним ходом, чтобы успевать выворачивать руль в нужном направлении,
- при других маневрах, требующих минимальной скорости, как передним, так и задним ходом
Чтобы добиться минимальной скорости движения, потренируйтесь на прямом участке трогаться и сразу нажимать сцепление. После нажатия педали сцепления ваш автомобиль будет двигаться накатом и, не трогая педаль газа, пробуйте медленно отпустить сцепление, автомобиль начнет замедлять движение, так называемое торможение двигателем, и снова нажмите педаль сцепления. И так можно это проделывать сколько угодно до полной остановки.
Только старайтесь не доводить до рывков, так сказать «кашлянья» двигателя. Надо чтобы двигатель работал ровно. Вот таким образом при помощи сцепления можно уменьшить скорость до минимума. Можно ехать даже не нажимая педаль газа или же с минимальной подачи «газа».
Как только вы начнете улавливать этот момент начала движения автомобиля, или почувствуете по звуку нагрузку на двигатель — это момент передачи работы двигателя на вращение колес, то тогда все остальное уже дело техники.
Механизм сцепления практически все время испытывает нагрузки при эксплуатации автомобиля. Это зависит от дорожных условий, от загруженности автомобиля, от того как вы научитесь управлять сцеплением при переключении передач и трогании, да и вождения в целом.
Учитесь своевременно переключать передачи, согласно дорожным условиям.
В первую очередь не нужно сильно «газовать» во время трогания с места, а «газовать» только для поддержки работы двигателя.
ЭТИ ДЕЙСТВИЯ У ВАС ДОЛЖНЫ ОТЛОЖИТЬСЯ В ГОЛОВЕ И ДАЛЕЕ В РУКАХ И НОГАХ.
Основательно потренируйтесь ловить этот момент сцепления.
Неисправности и что делать
Ремонт сцепления КамАЗа можно отсрочить, если регулярно проводить техническое обслуживание машины.
Нагрузка, дорожное покрытие, водительские навыки влияют на интенсивность разрушительных процессов:
- износ управляющего привода;
- стирание соприкасающихся площадок;
- изменение герметичности устройств.
Для выявления неисправностей перед настройкой привода сцепления диагностируют автомобильный фрикцион:
- Осматривают привод на герметичность, определяют степень разрушения педальных пружин и вилочного рычага.
- Доводят расстояние свободного перемещения толкателя цилиндра и рычага оси вилки до рекомендуемых параметров.
- Подмазывают шарики цанги выключения, вилочного вала сцепления.
- Определяют уровень жидкости в емкости основного цилиндра, доводят количество до нормы.
- Закручивают болты пневматического усилительного устройства.
- Меняют раз в год жидкость в контуре гидравлического привода.
Неисправности сцепления устраняют по мере выработки накладок ведущих дисков.
Если буксует
Если механизм включается не полностью, машина медленно разгоняется или при подъеме на трассе теряет мощность, слышится горелый резиновый запах, то существует объяснение неполадок:
- отсутствует просвет между подшипником, давящим на корзинные лепестки, и кольцом упора;
- между взаимодействующими поверхностями просочилось масло;
- фрикционные прокладки пришли в негодность;
- прижимные пружины потеряли амортизационные качества или сломаны.
Почему сцепление тугое
Если для начала работы требуется приложить большое усилие при нажатии на педаль, при этом возрастает сопротивление, то в пневматический усилитель не проходит воздушный поток. Происходит это из-за заклинивания нерабочего следящего поршня.
Причинами могут быть:
- неправильное функционирование пружины диафрагмы в корзине передачи;
- появление шероховатостей на поверхности подшипников, системе вилки, рабочей площади диска;
- разрыв или частичное нарушение оплеточной проволоки.
В результате все предрасполагающие факторы ведут к возникновению жесткости лепестков, заеданию шариков, тугому проворачиванию вилки, увеличению сопротивления акселератора. Концентрация усилий в конструкции вилки ведет к изменению направления оси и подклиниванию механизма при крайних позициях. Изношенные лепестки способны давать любые перекосы.
Если заменить корзину новой, а вилку сохранить старую, то возникающие усилия скоро приведут к поломке и заклиниванию сцепления.
Если иногда пропадает
Сцепление включается не полностью, передачи переключаются со скрежетом, рычаг поддается с усилием — такому состоянию механизма есть причины:
- увеличился просвет межу выжимным подпятником и кольцом упора;
- ведущие диски покоробились, или пришли в негодность прокладки;
- в гидравлику попал воздух, или в системе наблюдаются протечки.
- стал большим свободный ход акселератора;
- на валу заедает педаль сцепления.
Пробуксовка сцепления-причины,признаки,способы устранения.
Одним из наиболее важных элементов автомобиля является сцепление,которое есть на всех автомобилях с механической коробкой передач. Без него не получится тронуться и нормально включить передачу. В чем же особенности его работы?
Принцип работы механизма сцепления:
Двигатель автомобиля передает свою энергию грузному маховику. При управлении акселератором можно уменьшить или увеличить число оборотов. А для того, чтобы машина двинулась с места,подобное движение должно быть передано на «механический» редуктор – в нашем случае на коробку передач автомобиля. Чтобы машина не заглохла, вращение должно передаваться с максимальной плавностью. Аналогичные требования предъявляются и к остановке транспортного средства. Сцепление – именно тот вспомогательный элемент, без которого это было бы невозможно реализовать.
Работу сцепления объяснить не сложно!
Как работает сцепление.
Есть два мощных диска. Один из них – маховик мотора,а второй – сцепления. Пока они плотно прижаты друг к другу, энергия передается дальше и машина движется. Если же с помощью специальных механизмов (путем нажатия педали сцепления) разорвать данную связь, то машина начинает перемещаться по инерции (энергия от двигателя уже не передается).
Возникновение дефектов износа механизма сцепления.
Пробуксовка сцепления: основные признаки!
Нормальная работа сцепления исключает какую-либо пробуксовку. Но многие малоопытные автолюбители не могут выявить наличие дефекта. Здесь нет ничего сложного. Если при движении авто слышен запах гари накладок,машина стала плохо ехать на подъем или ухудшился разгон, то это может свидетельствовать о недостаточно качественном включении сцепления – его пробуксовки.
Чтобы убедиться в своей теории, необходимо провести еще одну проверку:
Включите стояночный тормоз до упора, а затем – скорость. Далее выполняйте действия, аналогичные троганию – плавно отпускайте педаль сцепления,слегка нажав педаль газа. Если мотор заглох при полностью отпущенном сцеплении, то пробуксовки нет.В случае, когда двигатель продолжает работу, можно смело заявлять о дефекте.
Причины пробуксовки сцепления:
Чтобы своевременно устранить неисправность, необходимо четко знать причины ее появления. Визуальная оценка состояния диска сцепления.
В случае пробуксовки сцепления их можно выделить несколько – износились,засалились или замаслились фрикционные прокладки,пришла в негодность пружина диафрагмы,отсоединилась или сгорела накладка,в педали нет свободного хода и так далее.
В случае, если причина пробуксовки – нехватка свободного хода,устройство сцепления необходимо снять с автомобиля, хорошенько промыть и заменить все накладки.Пружины утратили упругость? – Тогда произведите их замену, не забыв обновить и шайбы термоизоляции. Чтобы снять сцепление обязательно отсоедините от него коробку. При этом делать это желательно максимально аккуратно,чтобы вес коробки не оказался на ведомом диске.
Рекомендации:
Помните об особенности установки коленчатого вала – он всегда уравновешен во время монтажа маховики сцепления. Следовательно,в процессе снятия необходимо кожух сцепления и сам маховик немного накренить друг относительно друга. Откручивание крепежных болтов должно осуществляться по диаметру, один за другим. Как показывает практика, очень быстро изнашиваются фрикционные накладки диска. Их необходимо обновить, если расстояние до заклепочной головки осталось меньше 0,2 мм. Одновременно с этим необходимо произвести замену замаслившихся прокладок.
Если причина пробуксовки сцепления – разбухшие уплотнительные кольца одного из цилиндров внутри привода выключения сцепления, то определить это можно по вилке. В частности, в случае дефекта последняя не будет возвращаться после отпускания педали. Аналогичное явление можно наблюдать, когда забивается компенсационное отверстие.
По какой причине может разбухать кольцо?
Чаще всего это происходит из-за применения тормозной жидкости низкого качества с далеко не лучшим составом. При этом ни в коем случае нельзя допускать, чтобы в него попадало минеральное масло.
Для устранения такой проблемы придется снять цилиндр сцепления, аккуратно разобрать его и промыть все поврежденные детали специальной жидкостью. В процессе ремонта все компенсационные отверстия должны быть качественно вычищены с помощью мягкой проволоки.
После этого систему необходимо заполнить фирменной тормозной жидкостью, которая подходит конкретно для модели вашего авто.
Комментарии
Гости не могут оставлять комментарии на сайте, пожалуйста авторизируйтесь.
Товары для LADA по лучшей цене
Подборка аксессуаров для LADA с AliExpress
Заботливое отношение к сцеплению прививают еще в автошколе. Плавненько нажал, включил передачу, плавненько отпустил. Сцепление это узел соединяющий коробку и мотор. Регулировка нужна после замены. Как правило замена сцепления выполнима в гаражных условиях. Лада Приора вообще ремонтопригодный автомобиль. На СТО работа обойдется в 1500-2000 руб. Цена комплекта родного сцепления стоит примерно 2000 руб. На иномарках цена узла обходится дороже даже с заменой и регулировкой. С покупкой первой машины понимание всей ценности сцепления увеличивается в разы. На Приоре – одной из самых популярных городских машин – многие учились водить (по-настоящему, без инструктора!) и возможно меняли узел в гараже.
Сцепление Приора просто в устройстве, но, тем не менее, оно всегда должно быть в хорошем рабочем состоянии – от этого зависит здоровье машины, безопасность движения. Поэтому нужно знать все о замене узла на Лада Приора – в конце концов, это не просто педаль сцепления, этой целый механизм. Который участвует в приведении автомобиля в движение — дружит КПП и двигатель.
Как пример, все понимают, что для выключения сцепления педаль нужно выжать. А что будет, если машина не откликнется на это? Клюнет, или заглохнет посреди дороги? Совсем не стоит слушать советы пытаясь мучать коробку без сцепления, «подлавливая» обороты. Выход из этой ситуации один: извлечь хороший урок и вовремя беспокоиться о «здоровье» своего «друга». Читайте статью до конца и будете в безопасности — на дороге этот узел Вас точно не подставит!
Вопросы разобранные в статье
Немного об устройстве
Сложно понять причину неисправности, если не иметь минимального представления об устройстве и принципе работы сцепления. Достаточно понимать, что нажатие педали провоцирует перемещения вилки и выжимного подшипника. Прижатый вилкой выжимной нажимает на лепестки диафрагменной пружины, отодвигая нажимной диск от ведомого диска. Последний, в свою очередь, отодвигается от маховика, прекращая тем самым передачу крутящего момента от коленчатого вала к первичному валу КПП.

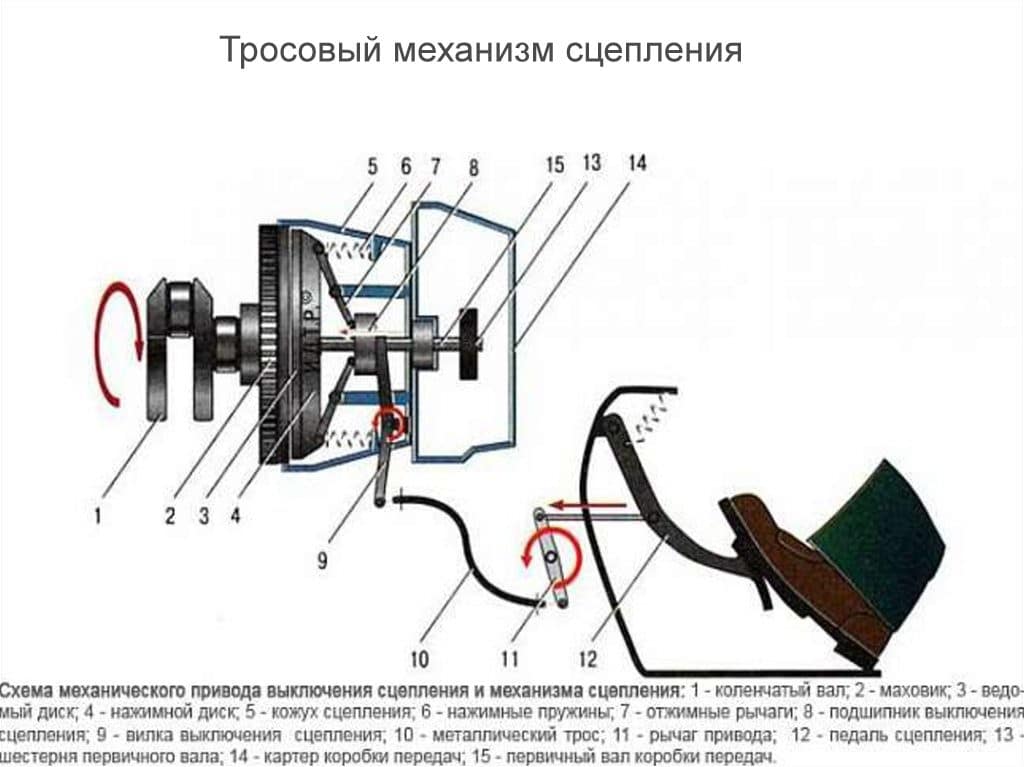

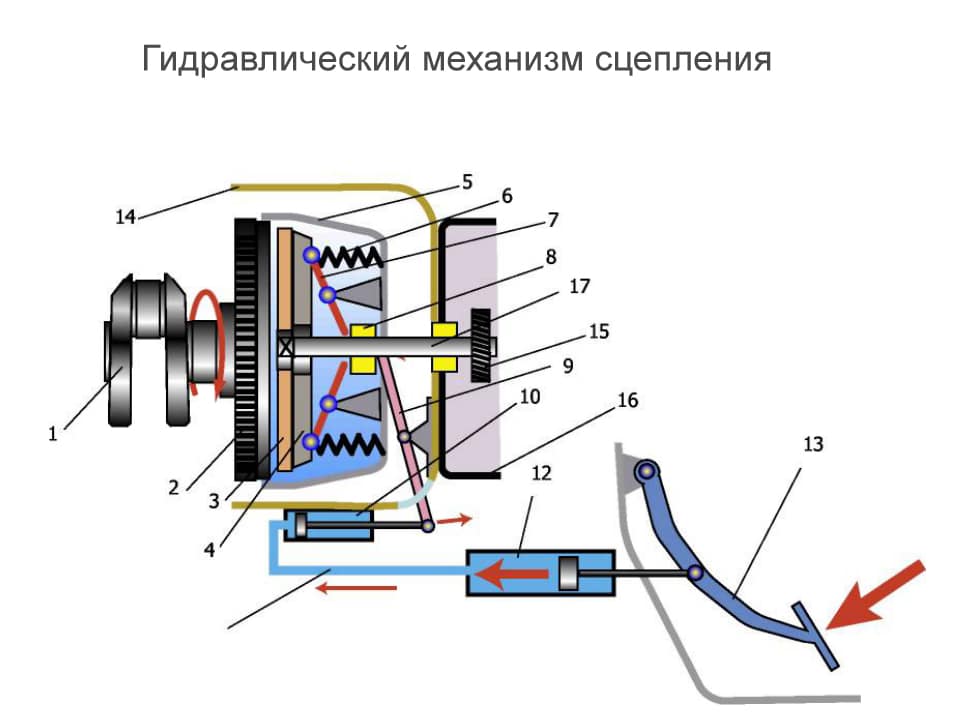

Привод выключения может быть механическим либо гидравлическим. В первом случае педаль и вилка выключения соединены тросовым приводом. Второй тип включения предполагает наличие главного цилиндра сцепления. Нажимая на педаль, вы инициируете перемещения штока, который давит на поршенек внутри цилиндра сцепления. Вытесняемая тормозная жидкость, перемещаясь в магистрали, давит на поршенек внутри рабочего цилиндра. Поршень, перемещаясь, нажимает на шток выключения.
Что значит «ведет»
Говорят, что сцепу ведет, если не происходит полное выключение сцепления. Иными словами, после нажатия педали ведомый диск и маховик двигателя не расцепляются полностью, что приводит к частичной передаче крутящего момента на первичный вал коробки передач.
Симптомы
Предположить, что сцепление ведет можно по одному симптому – затрудненное включение и выключение передач. Чаще всего проблемы начинаются с включением реверсной и первой передач. Под понятием «затрудненное» понимается как необходимость приложения большего усилия на ручку КПП, так и включение с хрустом.
Причины
- Неправильная регулировка привода включения. В таком случае полезного диапазона перемещения педали сцепления недостаточно для полного разъединения маховика и фрикционной накладки ведомого диска. Часто такая неисправность является следствием неквалифицированного ремонта. Для устранения проблемы необходимо правильно отрегулировать свободный ход педали.
- Деформация ведомого диска. Выгибание приводит к тому, что после отсоединения нажимного диска фрикционная накладка в месте искривления продолжает касаться маховика. При чрезмерном торцевом биении поможет только замена ведомого диска. В случаях такой неисправности сцепления при начале движения должна наблюдаться вибрация.
- Ослабление или поломка лепестков диафрагменной пружины. В таком случае усилия при нажатии подшипника выключения сцепления на лепестки недостаточно для полного отсоединения нажимного диска от ведомого. В итоге даже после нажатия педали сцепление находится в частично включенном состоянии. Привести к поломке лепестков может как заводской брак, так и неправильная регулировка привода выключения (когда сцепа постоянно в наполовину выжатом состоянии). К ослаблению со временем приводит естественная усталость металла.
- Неисправность гидравлической системы выключения сцепления. Причина, по которой не происходит полное отсоединение коленвала от первичного вала КПП, может скрываться в рабочем цилиндре либо гидропроводе. Следует следить за герметичностью системы, так как из-за утечки тормозной жидкости может происходить неполное выключение сцепления.
- Заедание тросового привода. Со временем тросик может растрепаться, что в сумме с загрязнением, приводит к ограниченному движению. Поэтому водителю может казаться, что педаль сцепления выжата, но на самом деле полного отсоединения ведомого диска от маховика не произошло.
- Затрудненный ход ведомого диска на шлицах. Отсутствие смазки, попадание на рабочую поверхность различного рода загрязнений и неравномерный износ шлицов может привести к тому, что после отсоединения нажимного диска между маховиком и нажимным диском не создастся необходимый для разъединения зазор.
- Неисправность маховика. Сильные задиры, радиальное искривление будут препятствовать полному отсоединению фрикционных накладок и маховика. Дисбаланс становится причиной не только плохого включения передач, но и вибраций при начале движения.
- Загибание вилки, перемещающей выжимной подшипник, из-за чего хода штока становится недостаточно для подвода выжимного подшипника к лепесткам диафрагменной пружины.
Если после регулировки проблемы с включением передач не исчезли, необходимо отсоединять КПП и полноценно диагностировать механизм сцепления. Замену сцепления нельзя назвать легкой работой, но при должной теоретической подготовке и наличии необходимого инструмента выполнить ее можно своими руками.
Основные ошибки при ремонте сцепления
Наиболее эффективный ремонт возможен в условиях СТО, где мастера произведут диагностику, починят сломанные узлы и настроят систему по заводским параметрам. Самостоятельный ремонт, как и тюнинг, нежелательны, ведь ведут к ряду ошибок:
- Заливка тормозной жидкости или WD-40 в рубашку троса — они не смягчат движение, но послужат разрушающими факторами для защитной оболочки.
- Замена всей корзины, за исключением вилки — новая корзина создаст слишком сильное сопротивление, из-за которого уставшая вилка сломается. Тугой рычаг попросту перестанет работать.
- Использование дешевых аналогов деталей — желая удешевить ремонт сцепления, водители часто выбирают китайские альтернативы.
Интересно! На деле подделки либо не дают эффекта, либо ломаются достаточно быстро, что требует новых денежных вливаний.
Если педаль сцепления на автомобиле стала туго нажиматься, это означает появление проблем с соответствующей системой. Необходимо проверить корзину сцепления, тросы и вилки, либо манжеты, если речь о гидравлическом варианте, заменить все проблемные узлы.
Для этого лучше всего обратиться к профессиональным мастерам, они проведут диагностику и ремонт. Пытаясь починить самостоятельно, можно не учесть нюансов, спровоцировать еще большие поломки, требующие значительных трат.
Признаки неисправности
Основными признаками неисправности считаются:
- Гул, свист и другие лишние звуки при нажатии или отпускании педали;
- «Толчок» даже в том случае, если рабочий момент был пойман вовремя.
Если подозрения на неисправность «сцепы» есть, то можно сделать диагностику народными методами, без разборки подкапотных внутренностей.
Проверка на проскальзывание
Фиксируем авто ручником, включаем третью или четвертую передачу, медленно (медленнее, чем обычно!) выжимаем левую крайнюю педаль и на рабочем моменте жмем газ. Если с ручником все хорошо, то проверка будет правдивой. Автомобиль заглох – значит, пора менять нажимной диск.
Причины неисправности привода сцепления:
- Заедание, надрыв или разрыв троса механического привода
- Повреждение системы рычагов
- Нарушения функционирования гидравлической системы
Признаки неисправности маховика
Маховик неисправен если двигатель периодически глохнет и перегревается. Помимо этого, если передача крутящего момента выполняется только на низких оборотах или же в салоне ощущается вибрация, то ключ проблемы тоже маховик.
Рассмотрим несколько причин замены этой детали
Двухмассовый маховик (ZMS) становится неисправен в результате перегрева, который может появляться в результате неправильной эксплуатации автомобиля. Например, в результате пробуксовки происходит перегрев механизма и иссушение смазки, из-за чего маховику приходится работать при сильном трении. Следствие этого – рывки во время переключения передач. При визуальном осмотре это проблему можно выявить по изменению окраса металла или появлению трещин на нем.
Двухмассовый маховик Sachs
Износился первичный маховик. Этот происходит вследствие перегрузок передач, из-за чего внутренние запчасти могут разрушаться, ZMS выходит из строя. Если при осмотре замечена проступающая смазка, то проблема в этом.
Внутренние детали вторичного маховика износились. Первопричина этого – выход из строя выжимного подшипника, находящегося между первичным и вторичным маховиком. Происходит общее нагревание механизма, что снижает действие смазки и заставляет детали работать в сухую.
Произошла блокировка ZMS. Если маховик неисправен, то значит при монтаже были использованы слишком длинные крепежные болты. Это приводит к блокировке и первичного, и вторичного маховика, что приводит к потере амортизации, появлению скрежет и шум при нажатии.
Неисправности цилиндра сцепления. Данная проблема не считается серьезной. Наиболее распространенные неисправности это: утечка жидкости и попадание воздуха.
Механический износ составляющих компонентов цилиндра.
При попадании воздуха в соединительных шлангах и уплотнительных манжетах могут появиться микротрещины. Если это произошло, не стоит паниковать. Для ликвидации этой проблемы потребуется прокачать систему. Прокачка не требует специальных навыков и инструментов, она знакома почти всем владельцам собственного транспорта.
Возможно ли самостоятельно определить неисправность главного цилиндра сцепления? Разумеется. Чтобы это сделать, нужно определить место протечки. Для этого обычно в цилиндр подливается тормозная жидкость. Утечка может быть опасна следующим: невозможно будет разорвать связь колес с двигателем, что может стать причиной аварии. Причину протекания не всегда можно определить при обычном осмотре с подливанием тормозной жидкости. Если проблема кроется непосредственно в цилиндре, то необходимо будет разбирать механизм. Однако если протекают соединительные патрубки, то не стоит переживать, ведь их можно легко заменить.
Неисправность привода сцепления
Такие неисправности могут возникать в автомобилях с механическим тросовым видом сцепления. Проблемы могут быть следующие:
- Регулировка троса нарушена
- Произошел разрыв или надрыв (закусывание) троса
Регулировка троса сцепления
Регулировать трос следует с помощью специальной гайки, которая позволяет настраивать отметку троса. К этой процедуре следует подходить серьезно, ведь неправильная регулировка может привести либо к ослаблению троса, либо к его чрезмерному натяжению.
Основная причина разрыва троса – коррозия. В результате разрыва сцепление перестает работать.
Закусывание или же, другими словами, надрыв троса – еще одна причина почему сцепление может перестать работать. Если металлические нити троса начинают стопорить перемещение, упираясь в оплетку, то управление автомобилем значительно усложняется. Могут плохо выжиматься или же не возвращаться в исходное положение педали.
Нагладно об регулировке троса можно посмотреть в видео:
Борьба с тугой педалью сцепления — бортжурнал Mazda 6 ????Silver Essence???? 2007 года на DRIVE2
Началось всё с того, что подошла к концу сцепа еще в январе месяце.Купил комплект Valeo, поставили. Вроде бы всё ничего, НО педаль сцепления была очень тугой. Поначалу старался не обращать внимания, в сервисе говорили: «Езди смело, привыкнешь, это у всех мазд такая штуковина».По опыту владельцев были заменены шланги, главный и рабочий цилиндры, сама педаль держалась крепко, надломов никаких не было. Все оставалось по-прежнему.… Проездил до осени, каждый день мучаясь с этим недугом. Наконец решился на снятие коробки и поиска истинной причины.Вскрытие показало: вилка погнулась – подшипник на выброс – корзина в утиль. Диск нормальный.Да как так? 10000 тыщ только прошло
Видимо при установке Valeo сервисмены не обратили внимание на состояние вилки, либо неверно установили сцепу. Я был крайне недоволен
Делать было нечего, заказал новые запчасти.
Вилка: G560-16-520 1130р.Подшипник выжимной: Exedy BRG 708 930р.
Корзина: Exedy MZC 619 2980р.
После замены сцепления стало очень мягким, без рывков и ступеней. Я доволен. На этот раз сделали всё как надо. Спасибо моему мастеру. Стуки и дерганье в руле тоже пропало. Руль стал более упругим.
Педаль сцепления на автомобиле с механической трансмиссией служит для включения и выключения сцепления при трогании и остановке авто и переключении передач во время движения. Когда увеличивается усилие при нажатии на педаль, то эта ситуация помимо существенного дискомфорта для водителя, снижает безопасность движения и может привести и к аварийной ситуации.
Это объясняется тем, что увеличение усилия, когда педаль становится тугой, всегда вызвано какой-либо неисправностью, последствия которой непредсказуемы, пока не будет выявлена ее причина.
Признаки неисправности педали:
• Посторонние звуки (скрип, писк) при нажатии и отпускании педали;
• Педаль движется рывками;
• Частые регулировки холостого хода педали (обычно при появлении трещины в вилке выключения);
• Рывки авто при включении сцепления (при отпускании педали);
Причины тугой педали сцепления:
• Заедание рычага педали;
• Износ троса привода вилки сцепления;
• Грязь или трещина на направляющей выжимного подшипника;
• Тугое движение поршня в главном или рабочем цилиндрах сцепления (грязь или очаги коррозии внутри корпуса цилиндров);
• Трещина в вилке привода подшипника;
• Перекос или трещина в кронштейне фиксатора троса (находится в салоне авто);
• Износ или деформация лепестковой пружины корзины сцепления;
• Заедание диска сцепления на шлицевой части первичного вала КПП;
• Отслоение резины внутри гибкого шланга, а также слипание резины внутри шланга.
Причиной тугой педали может служить и тугая лепестковая пружина корзины сцепления, когда производители умышленно увеличивают ее жесткость для продления срока ее эксплуатации. Подобные изделия «реплику» под известные бренды поставляют китайские производители. Поэтому при приобретении элементов узла сцепления лучше отдавать предпочтение проверенным производителям, пусть это будет и дороже.
Что делать?
Часто не опытные водители сразу начинают грешить на сам узел сцепления, приобретая весь набор с целью замены узла, не разобравшись в самой причине неисправности. Помимо того, что набор в виде корзины, диска и выжимного подшипника стоят серьезные деньги, нужно будет еще и заплатить в сервисе за замену.
При этом может получится так, что после замены всех элементов узла проблема не ушла и педаль по-прежнему тугая. Виновником в подобной ситуации часто является изношенный трос сцепления (распушились отдельные «волоски» троса), либо грязь или следы коррозии в рубашке троса, а также отсутствие смазки на валу вилки выключения сцепления.
Бывает достаточно нескольких капель масла или впрыска WD-40 в рубашку троса или на вал вилки и весь привод начинает отлично работать, как новый.
В гидравлическом приводе может быть неисправность главного или рабочего цилиндров.
При износе вилки выключения сцепления, при ее деформации, также необходима ее замена в купе с узлом сцепления, так как если ее не заменить, то помимо того, что педаль останется тугой, сама вилка может лопнуть. Это вызвано тем, что новая корзина имеет большое сопротивление при сжатии и изношенная вилка может лопнуть в самый неподходящий момент, что сделает невозможным переключение передач в КПП.
Поэтому при появлении признаков тугой педали сцепления, проведите диагностику всех элементов сцепления для точного нахождения и устранения неисправности. Подобную операцию лучше не откладывать на потом, так как однажды можно встать на трассе в дали от населенных пунктов.
Виды привода сцепления
Сцепление — это не одна деталь автомобиля, оно состоит из нескольких деталей. Среди них: ведущий/ведомый диски, выжимной подшипник, муфта выключения, вилка, привод, корзина сцепления. Из-за большого количества составляющих, блок быстрее выходит из строя, но зависимость также есть от его вида:
- Тросовый — является механическим, педаль с вилкой соединены тросом, который приводится в действие нажатием ноги. Вилка жмет на подшипник, размыкающий диски.
- Гидравлический — нажим подшипника регулируется жидкостью. Педаль подключена к гидравлическому контуру, при ее нажатии в нем создается давление. Оно влияет на гидравлику выжимного подшипника, что размыкает диски.
Тросовый механизм проще по устройству, но и ломается он чаще из-за составных деталей. Там может перетереться трос, сломаться кронштейн.
Почему педаль сцепления стала тугой
Поскольку тросовые системы наиболее подвержены неисправностям, сначала рассмотрим, почему может стать тугой педаль в таких условиях:
- увеличенная жесткость лепестков диафрагменной пружины — к этому приводит постепенный износ детали и ее деформация;
- заедание выжимного подшипника, сопряженное с увеличенным усилием для поворота вилки, подвергают трос сцепления повышенным нагрузкам;
- разрыв проволок троса — они сцепляются с металлической оплеткой, увеличивая сопротивление тугой педали.
Чаще встречается первая причина, виной этому — компоновка лепестков корзины. Центральная часть, имеющая выжимной подшипник, становится выше плоскости пружины, для преодоления этого возвышения требуются дополнительный нажим.
Чтобы диафрагменная пружина была более прочной, производители увеличивают жесткость лепестков искусственно. Особенно часто это происходит с китайскими подделками под известные фирмы. Несмотря на ожидания, тугая педаль не изменится с установкой такого элемента.
