Причины снижения эффективности
Существует несколько причин, почему фильтры забиваются. Основная причина — качество При заправке автомобиля некачественным топливом образуется большое количество сажи — фильтр быстро забивается, что снижает срок его службы.
Еще одна причина — недостаточная температура. Так, сажа сгорает не полностью.
Все дело в том, что представляет собой сажевый фильтр на дизеле. Что это? Он не только задерживает частицы, но еще и поддерживает температуру для сжигания их. Однако следует сказать, что это случается, когда нагрев отработанных газов высокий и составляет не меньше, чем 600 градусов Цельсия. При меньших показателях сажа не будет сгорать.
Среди причин снижения температуры газов также выделяют несколько. Это режимы движения, пробки на дорогах, нарушение процесса сгорания горючего. Так, температура в системе не поднимется, если скорость движения низкая, а движение сопровождается частыми остановками.
Дизельный сажевый фильтр — почему он называется сухим? Как он устроен? Как его обслуживать?
Сначала давайте рассмотрим разницу между «сухим» DPF-фильтром и «мокрым» FAP-фильтром.
Основным из них является то, что фильтры FAP имеют резервуар и систему дозирования специальной добавки (жидкость Eolys или другая), которая предназначена для понижения температуры сажи в фильтре примерно на 200 градусов C. В фильтрах DPF используется сухой метод, который состоит из впрыска топлива в такте выпуска, который предназначен для повышения температуры выхлопных газов в фильтре и сжигания сажи.
Теоретически, из-за более низкой температуры самовоспламенения сажи, фильтры FAP работают немного лучше и служат дольше. В последние годы появились присадки к дизельному мотору (используются непосредственно в топливном баке), которые можно использовать в автомобилях с DPF для понижения температуры самовозгорания сажи в них. Это особенно рекомендуется для автомобилей, ездящих в основном по городу и на коротких маршрутах.
Дизельный сажевый фильтр DPF — конструкция
Сажевый фильтр является частью системы выпуска отработавших газов. Он установлен за катализатором. Внешний вид также напоминает катализатор — его помещают в круглую или плоскую металлическую банку.
При длительной эксплуатации ряда автомобилей с дизельными двигателями выяснилось, что чем ближе производитель устанавливал фильтр, тем медленнее он забивался. Это логично — пары, которые имеют более высокую температуру, попадают в него.
Сажевый фильтр DPF контролируется компьютером ECU. Компьютер собирает информацию от датчиков давления (датчиков перепада давления), установленных до и после фильтра DPF. До и после фильтра также имеются датчики температуры выхлопных газов.
Что внутри круглого или сплющенного металлического корпуса? Керамическая вставка, в которой имеется параллельная структура из трубочек. Структура очень сложная с точки зрения конструкции.
Каждый канал закрыт, входные каналы (со стороны двигателя) закрыты со стороны глушителя. Выпускные каналы, в свою очередь, закрыты со стороны двигателя.
Так как же выхлопные газы выходят из сажевого фильтра? Между каналами есть стены (так называемый Wall Flow), в которых пористые микроканалы находятся друг за другом. Их размер выбран таким образом, чтобы они могли удерживать твердые частицы.
Что делает фильтры такими дорогими? Сложная конструкция и тот факт, что внутренняя часть канальцев покрыта платиной или другим драгоценным металлом.
Принцип работы
Сажевый фильтр призван предотвращать/минимизировать попадание сажи в атмосферу. Он является частью глушителя и основная его задача – очистка отработавших газов. Однако, не стоит сравнивать это устройство с катализатором, потому как каталитический нейтрализатор борется с выхлопными газами, тогда как фильтр – лишь с сажей в них.
Сажевый фильтр функционирует в два этапа:
I ступень – захват сажи. На данном этапе частицы сажи оседают на стенках фильтрующего элемента, которые по своему виду напоминают ячейки. При этом, сажа не остается здесь полностью, а только частицы размером более 0,5 мкм. Остальная “мелочь” выходит вместе с газами наружу, хотя процент таких осадков невелик – порядка 10%.
II ступень: регенерация. Трудоемкий процесс очищения ячеек фильтрующего элемента от сажевых осадков. Процедура проходит согласно регламенту, предписанным производителем.
Взаимодействие с каталитическим нейтрализатором
На дизеле (по сравнению с бензиновым мотором), по большей части, катализатор не применяется по причине различий систем зажигания двигателей (свечи зажигания отсутствуют). Но крупные автомобильные концерны (VW Group) активно работают в этом направлении и создают комбинированные схемы сажевый фильтр/каталитический нейтрализатор.
Конструкция совмещенного фильтра:
- боковины корпуса очистительного устройства состоят из каталитического материала (зачастую, это титан). Посредством этого происходит сгорание и окислительные процессы отработавших газов (угарный, углекислый);
- внутренние ячейки имеют каналы малого сечения (состоят из карбида кремния), которые не пропускают в атмосферу частицы сажи.
Пассивная регенерация
Имеет место быть только на совмещенном устройстве, где каталитический нейтрализатор провоцирует процесс очищения посредством высоких температур. Сажевый фильтр нагревается до 300-500О C, при которых элементы сажи окисляются и сгорают.
Происходит это следующим образом:
- В каталитическом нейтрализаторе азот и кислород образуют химическую реакцию. Результат взаимодействия – образование диоксида азота.
- Диоксид азота взаимодействует с сажей, и на выходе получается угарный газ/окись азота.
- Финальная стадия: кислород образует химическую реакцию с окисью азота/угарным газом. Появляется углекислый газ и диоксид азота.
Так сажевый фильтр проходит очистку, но при условии продолжительных поездок.
Процедура очищения производится при езде на высоких оборотах двигателя. Таким образом удается достичь разогрева элемента фильтрации приблизительно до 600O С. При такой температуре проходит аналогичный описанному выше процесс химических реакций с последующим очищением ячеек.
Все, что требуется водителю при принудительной регенерации – поддерживать необходимые обороты мотора. Все остальное происходит под надзором электронной системы – считывается информация с датчиков:
воздуха;
- температурных датчиков отработавших газов;
- датчиков давления, которые имеет сажевый фильтр.
По окончанию процедуры очистки давление возвращается к исходным показателям, что говорит о завершении регенерации.
Фильтр при отсутствии каталитического нейтрализатора и автоматическая регенерация
Сажевый фильтр может и не совмещаться с катализатором. Каталитический нейтрализатор в таком случае находится перед элементом фильтрации, и эти два устройства никак не соприкасаются. Подобную схему применяют Ford, Peugeot, Toyota и другие.
Здесь процесс очищения проходит иначе. При определенном пробеге (с точной периодичностью в несколько сотен километров) электроника автомобиля самостоятельно впрыскивает особую присадку (на основе Церия) в тяжелое топливо:
- когда сажевый фильтр забивается, система впрыска поставляет данную присадку в камеры сгорания. При выходе отработавших газов фильтрующий элемент внутри нагревается до очень высоких температур (от +650 до +750О С), что раскаляет устройство;
- церий не вступает во взаимодействие с топливом и проходит вместе с отработанными газами в устройство фильтрации. В момент соприкосновения вещества с фильтром (сетка), оно воспламеняется и повышает температуру к +900-1000 О С;
- частицы сажи окисляются и сгорают.
Данный температурный режим способствует регенерации фильтрующего элемента. Выпускной тракт остается невредимым благодаря применению в нем высокопрочных материалов.
Для топливной присадки отведена специальная емкость. Сама присадка рассчитана на 100 000 километров, хотя этот показатель может сократиться при эксплуатации автомобиля на некачественном топливе.
Личный опыт
За примером далеко ходить не надо – мой дизельный Peugeot 308 с мотором 1.6 HDI на неделе как раз поставил перед таким выбором. Во время поездки по МКАД загорелась соответствующая лампочка на приборной панели, автомобиль стал сбавлять скорость, а принцип «педаль в пол» не помог – быстрее 90 км/ч Peugeot ехать отказывался. В общем, включился аварийный режим, ограничивающий мощность двигателя.
Кто-то сразу скажет, что при правильной эксплуатации дизельного автомобиля сажевый фильтр служит хорошо и долго, таких проблем быть не должно. И будет прав. Но городской режим эксплуатации автомобиля порой не позволяет системе включать регенерацию. Плюс к этому качество топлива и масса других факторов, влияющих на работу авто, могут сыграть свою роль.
В моем случае система автомобиля команду на прожиг давала, но сам прожиг не включался. Не будем делать акцент на технических аспектах неисправности, тем более что специалисты уже разобрались. Лучше займемся более распространенным вопросом: что делать с самим сажевым фильтром, если он «забит», прожиг в автоматическом и принудительном режимах не помогает, а проблему надо решать?
Варианты: можно либо установить новый или б/у фильтр, либо вырезать «сажевик», либо чистить загрязненный. Рассмотрим по порядку каждый из способов на конкретном примере.
Чистка сажевого фильтра дизельного двигателя своими руками
Промывку сажевого фильтра дизельного двигателя (как и бензинового мотора) производят 2 способами:
- без демонтажа устройства;
- после демонтажа.

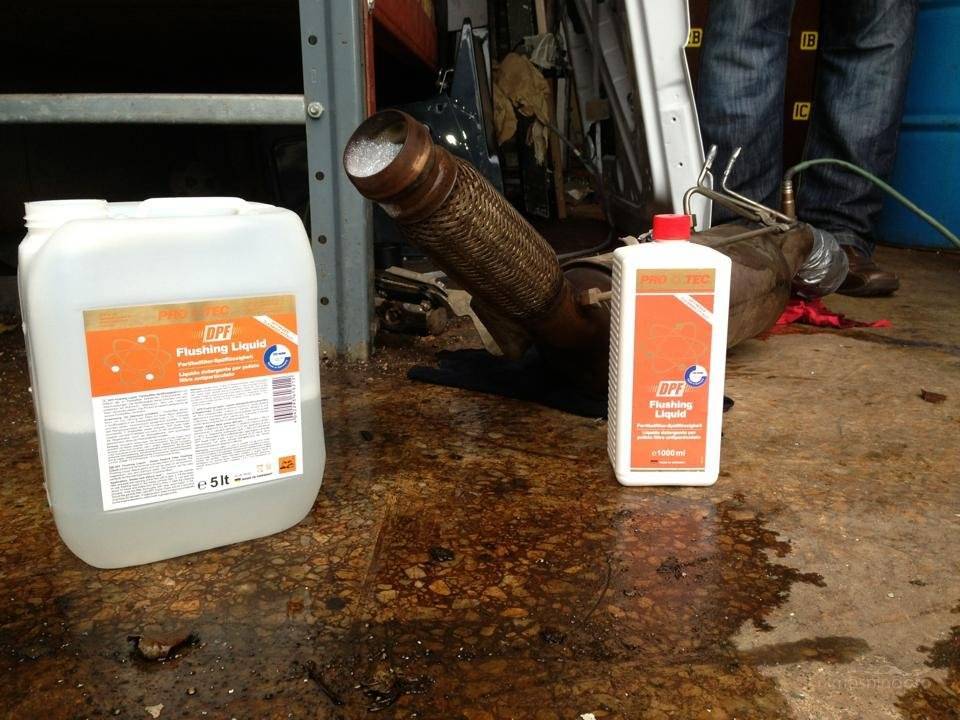

Для самостоятельной чистки узла производится его снятие. Процедура довольно хлопотная — уходит 8 часов. Фильтрующее устройство снимаем, его корпус наполняем промывочным средством. Жидкость для очищения обычно продают в канистрах по 5 литров. На одну процедуру уходит до 4 литров. Средство заливаем через шланг, который входит в комплект с канистрой.
Заполняя фильтр, вещество начинает растворять сажевые отложения. Должного эффекта можно ожидать после нахождения жидкости внутри корпуса в течение 8 часов. Не стоит пренебрегать чтением инструкции перед применением средства, так как в ней расписана дозировка.
Через 8 часов саженые отложения отделяются и удаляются подаваемой под давлением водной струей. Потом сажевик ставят на место.
Помните о платиновом слое, покрывающем внутреннюю часть сажевика. Он довольно хрупок, и чрезмерное воздействие на него недопустимо.
Промывка сажевого фильтра без демонтажа
Работа будет выполнена быстрее, если не производить снятие устройства. Это становится возможным благодаря температурному датчику. После его выкручивания появляется отверстие, через которое можно залить промывочную жидкость.
Не забывайте про технику безопасности — помните, что жидкость может воспламениться. Средство подается в отверстие при помощи пистолета или зонда.
Вот как нужно действовать:
- Двигатель прогреваем.
- В отверстие заливаем литр жидкости и оставляем на 15 минут.
- Пистолет соединяем с зондом.
- Зонд вставляем в отверстие. Распыление жидкости занимает 10 минут. Затем на 10 минут процедуру прекращаем, потом возобновляем.
Десятиминутных циклов (очистка-остановка) должно быть 4 или 5. Для более качественного распыления состава зонд в процессе очистки рекомендуется прокручивать и перемещать вперед-назад.
После процедур в систему заливаем ополаскиватель (0,5 литра), который нужен для нейтрализации остатков активного вещества. Ополаскивание проводим распылителем с теми же временными интервалами.
По окончании работ датчик вворачиваем на место, мотор прогреваем до рабочей температуры. Затем запускаем процесс регенерации, который и уничтожит остатки сажевых отложений. Длительность процесса — 15 минут. Естественный дожег сажи начинается после того, как двигатель некоторое время (15-20 минут) работает на средних оборотах.
Способы очистки имеют свои плюсы и минусы, но лучше всё-таки выполнять демонтаж устройства. И это не зависит от того, какой силовой агрегат стоит на автомобиле — Diesel или бензиновый мотор.
Вопросы экологии, защиты окружающей среды сегодня во многих случаях становятся если не определяющими, то крайне важными для эксплуатации автомобилей с ДВС.
Так, по требованиям ЕВРО-5, для дизельного двигателя обязательным является использование сажевого фильтра, обеспечивающего очистку отработанных газов (ОГ) от частиц несгоревшего топлива. А одним из аспектов его успешной эксплуатации, гарантирующим надёжную и долговечную работу машины с дизелем, является регенерация сажевого фильтра.
Устройство сажевого фильтра и принцип его действия
Конструктивно сажевый фильтр представляет собой контейнер, изготовленный из нержавеющей стали. Элемент размещается в выпускном тракте на минимальном расстоянии от турбокомпрессора для обеспечения высокой температуры газов. В одном корпусе с очистительным устройством размещается нейтрализатор газов окислительного типа. Поток газов сначала проходит через нейтрализатор, а затем попадает в фильтр.
Внутренний объем фильтра заполнен сотовым керамическим элементом (карбид кремния) с каталитическим покрытием поверхности. Керамика применяется по причине способности выдерживать нагревы до высоких температур. Соты расположены параллельно и по очереди перекрыты то с одной, то с другой стороны. За счет этого обеспечивается проход газов через пористые стенки каналов, покрытых катализатором. На этом этапе происходит фильтрация частиц сажи.
Система сажевого фильтра
Сажевый фильтр входит в состав целого комплекса, состоящего из узлов:
- 1 — контроллер, расположенный в комбинации приборов;
- 2 — блок управления работой двигателя;
- 3 — измерительный датчик расхода воздуха (ДМРВ);
- 4 — двигатель;
- 5 — сенсор температуры газов перед турбокомпрессором;
- 6 — турбокомпрессор;
- 7 — сенсор температуры газов перед фильтром;
- 8 — лямбда-зонд;
- 9 — фильтр;
- 10 — сенсор замера перепада давления выхлопных газов в фильтре;
- 11 — сенсор температуры газов после фильтра;
- 12 — глушитель.
На V-образных двигателях установлены индивидуальные сажевые фильтры и датчики на каждый блок цилиндров.
Типы фильтров
На дизелях применяются два типа фильтров, отличающихся способом очистки от сажи:
- тип DPF, требующий ручной промывки специальными жидкостями;
- модель FAP, с системой самоочищения по данным от датчиков.
На ранних моделях дизелей мог применяться внешний фильтр, устанавливаемый в выхлопной трубе. В настоящее время подобное устройство не используется.
Сажевый фильтр – благо или проблема?
Система очистки газов от сажи имеет важное значение для экологии. Но препятствием является качество дизельного топлива, которое в России далеко от идеала
Если в Европе и Северной Америке сажевые фильтры служат по 150-200 тыс. км, то в РФ очиститель зачастую выходит из строя через 40-50 тыс. км. Можно провести замену устройства, но ценник запчастей превышает 100 тыс. рублей и не факт, что новый фильтр прослужит долго.
Для продления срока службы сажевого фильтра рекомендуется проводить принудительный прожиг сот при каждом плановом ТО и использовать моторное масло с пометкой «для двигателей, оснащенных сажевым фильтром».
Помимо оригинальных деталей, на рынке встречаются аналоги, обладающие сниженной стоимостью. Несмотря на экономическую выгоду, не рекомендуется установка подобных узлов. Это связано с низким качеством компонентов, не выдерживающих температурной регенерации. Из-за этого керамическая вставка разрушается, а корпус может прогореть. Прогар устройства становится причиной возгорания автомобиля.
Некоторые владельцы авто пытаются заменить керамические соты металлической стружкой, мотивируя это тем, что сохранится функциональность фильтра. По факту подобное изделие не выполняет своих обязанностей. Датчики будут фиксировать ошибки и выводить информацию на комбинацию приборов. Некоторые автомобили при появлении ошибок фильтра сразу переводят двигатель в режим аварийной работы.
Последствия удаления сажевого фильтра
Оценка полученных результатов достаточно противоречива, здесь имеются достоинства и недостатки. Положительным можно считать:
- исключение возможности появления ошибок, а также использования аварийных режимов из-за сажевого фильтра и его состояния;
- отсутствие режима регенерации, которую недопустимо прерывать, и экономия личного времени;
- снижение потребления топлива при эксплуатации;
- улучшенную динамику автомобиля, гораздо лучшую устойчивость работы двигателя и увеличение его мощности;
- исключение затрат, связанных с заменой и периодическим обслуживанием, которого требует данная деталь.
Однако в результате удаления сажевого фильтра можно получить несколько отрицательных эффектов, а именно:
- повышение уровня выбросов сажи. Это конечно, неприятно, но увеличение вполне допустимое и не препятствующее прохождению техосмотра;
- затруднения при появлении автомобиля в Европе.
Несмотря на внешнюю привлекательность оснащения автомобиля таким устройством, как сажевый фильтр, владельцам автомобилей, где они имеются, это приносит только дополнительную головную боль и расходы. Поэтому, вопрос удаления подобного изделия может рассматриваться, как возможный вариант избавления от связанных с ним проблем и улучшения характеристик машины.
Что такое сажевый фильтр на авто?
DPF задерживает
частицы сажи, которые содержат отработанные газы дизельного двигателя. С 2009
года фильтры стали обязательными к применению, до этого использовались только
на тяжелых грузовиках. Они уменьшают содержание вредных веществ в выхлопе на
90%. Сажа оседает на стенках компонента, что со временем приводит к его
засорению – появляется необходимость чистки (регенерации). Способ чистки
зависит от вида элемента. Распространены фильтры таких видов:
- с каталитическим покрытием (состоит из керамической
матрицы с каналами, фильтрующими выхлоп); - с активным восстановлением (содержит присадку, которая
автоматом вспрыскивается в топливо, когда электронная система определит
факт засорения).

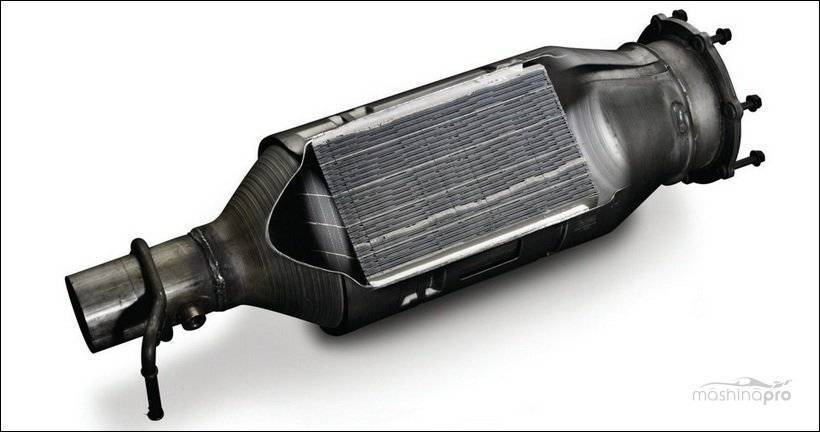

Сажевый фильтр в разрезе
В присадке
самоочищающегося элемента содержится церий — химический элемент, способствующий
разрушению сажевых отложений. Запасы присадки нужно восполнять через каждые 80
000 км. Присадка расходуется быстрее, если применяют некачественное топливо.
Как выполняется замена сажевого фильтра
Поменять катализатор можно как своими силами, так и на СТО. Делается это несложно, но есть целый ряд нюансов. Во-первых, необходимо провести тщательную диагностику и понять, что дело именно в катализаторе. Если он осыпался, то тут уже никакой ремонт не поможет – только замена. Проверить это достаточно просто. Нужно снять катализатор и постучать. Если пластины осыпались, то будет слышен соответствующий звук.
Сама по себе замена сажевого фильтра выполняется следующим образом. Снимается старый фильтр, для этого обычно демонтируют практически всю выхлопную систему. В отдельных случаях, когда все намертво прикипело, в ход идет болгарка. Установка фильтра осуществляется в обратном порядке. Дальше нужен будет сброс показаний, так как, вероятнее всего, бортовой компьютер выдавал ошибку. С катализатором желательно заменить и лямбды, по крайней мере если они давно не менялись.
Эксплуатационный период фильтра – от чего он зависит?
Почти все лидеры мирового автопрома повально заявляют, что срок стабильной работы сажевого фильтра колеблется в пределах 100-150 тыс. км. И никак не меньше. И все же в такие данные верится с трудом. Как-никак, а такие «эко-защитники» применяются уже давно. И практика однозначно доказала, что цифровые данные наверняка рассчитывались для идеальных условий эксплуатации автомобилей. А в России таких условий нет однозначно, поэтому ячейки-соты забиваются гораздо раньше.
Самое негативное влияние на сажевый фильтр оказывает качество солярки и моторного масла. Даже скорее не само масло, а содержащиеся в нем присадки. Проблема со смазочным материалом решается достаточно тривиально – в систему следует заливать моторное масло с пометками «DPF» или «FAP» на канистре. С дизельным топливом, увы, ничего не поделаешь: на российских автозаправках частенько продается горючее с высоким содержанием серы, что приводит к катастрофическому снижению рабочего ресурса системы фильтрации отработанных газов. Вот и возникает у автовладельцев вопрос, нужен ли сажевый фильтр в принципе…
Регенерация фильтра сажевого
Самоочистка сажевого фильтра на тех или иных моделях авто может происходить по разным алгоритмам. При этом независимо от особенностей и типа фильтра, оседающие в каналах частицы сажи попросту выжигаются.
Для прожигания сажевого фильтра ЭБУ может подать больше топлива через двигатель или через отдельную форсунку. Поступившее дополнительное горючее позволяет поднять температуру в фильтре до 800 градусов, в результате чего сажа выгорает.
При этом регенерация осуществляется не всегда и может быть запланированной или принудительной. В первом случае блок управления анализирует сигналы с датчиков температуры и давления. Также блок управления может просчитывать количество использованного двигателем топлива.
После того, как блок посчитает, что пропускная способность фильтра снизилась и/или объем сожженного горючего подошел к запланированной отметке, включается регенерация. Обычно это происходит каждые 2-5 тыс. км. пробега.
Обратите внимание, ЭБУ способен запустить регенерацию сажевого фильтра только при определенных условиях:
- продолжительное движение автомобиля по прямой с достаточно постоянной высокой скоростью;
- критические сбои в работе сажевого фильтра;
Как правило, при езде по городу достичь таких условий сложно или даже невозможно. Более того, даже если регенерация началась, прерывать процесс не следует. В целом, если регенерация началась (процесс занимает до 15 минут), глушить мотор не следует. Причина – в блоке ЭБУ появляется запись о том, что регенерация была запущена, но не завершена.
В результате запрос на регенерацию будет появляться постоянно до момента, пока процесс не завершится полностью
При этом важно понимать, что частая подача дополнительного топлива для самоочистки фильтра вредна для двигателя и моторного масла
В большей степени это актуально для DPF фильтров. Что касается другого типа фильтров (FAP фильтр), такое решение очищается за счет специальной жидкости, подаваемой из отдельного бака через специальную форсунку. В этом случае влияние на масло не такое пагубное, однако, прерывать процесс очистки все равно не стоит.
Кстати, если запланированная регенерация не может завершиться успешно или не начинается, появляется ошибка «регенерация невозможна», указывающая на то, что превышен допустимый порог попыток регенерации. В этом случае ЭБУ укажет на то, что необходима принудительная регенерация (запуск процесса вручную).
Данную операцию можно выполнить в автосервисе. При этом часто, если запланированная регенерация не срабатывает, принудительная самоочистка сажевого фильтра также зачастую не даст результатов. На практике, если сначала запланированная регенерация запускалась чаще обычного, а затем появилась ошибка регенерации, это указывает на выход самого фильтра из строя.
Причина — сажевый фильтр забит настолько, что его очистка все равно не позволяет добиться оптимальных параметров по температуре и давлению. Другими словами, сажу в фильтре эффективно сжечь уже не удается.
Очистка сажевого фильтра DPF
В ответ на проблемы водителей с сажевыми фильтрами DPF на рынке появился целый ряд сервисных услуг, предлагаемых мастерскими. Они позволяют сохранить фильтр или восстановить его.
- Принудительная подача большого количества топлива — позволяет вести активный процесс подачи топлива в мастерской. Автомобиль подключается к диагностическому компьютеру, и двигатель переходит в определенный режим работы. Такая услуга стоит около 3000 рублей, а ее эффективность — средняя.
Примечание — неправильная произведенная процедура может привести к возгоранию автомобиля. - Химическая очистка DPF — намного эффективнее, чем предыдущий метод. В этом случае в сажевый фильтр DPF через датчик давления отработавших газов (перед фильтром) вводится специальный химический реагент для растворения сажи, осажденной в фильтре. Через определенное время выхлопная система должна быть промыта. В конце проводится процедура служебной очистки, как в первом пункте. Опция химической очистки эффективна и стоит от 10000 рублей и выше.
В этом случае после завершения очистки вам также необходимо заменить моторное масло с фильтром.
Обжиг DPF в индукционной печи — этот метод используется для полностью забитых фильтров. Это также самый трудоемкий метод. Сажевый фильтр должен быть удален из выхлопной системы. Вам придется разрезать его металлический корпус. Керамический картридж поступает в индукционную печь, где его обжигают при очень высокой температуре (600 — 650 ° C), что вызывает сжигание сажи. После завершения процесса фильтр проверяется и при необходимости, отправляется в печь во второй раз. Наконец, фильтр устанавливается на машину в сваренном корпусе.
Обжиг фильтра занимает много времени — от 3 до 9 часов.
Цены на такие услуги начинаются от 10000 рублей. Метод очень эффективен даже с сильно засоренными фильтрами.
Замена фильтра на новый или восстановленный — если владелец автомобиля не решает восстанавливать фильтр или это не дает результатов, в таком случае фильтр заменяется на новый или восстановленный. Цена фильтра DPF зависит от модели автомобиля, но можно предположить, что хороший фильтр стоит около 25000 рублей. Более дешевую, но менее долговечную замену можно купить примерно за 1 6000 рублей.
Существует также последний метод, используемый многими русскими водителями. Это удаление фильтра DPF и использование электронного эмулятора его работы, который обманывает компьютер ЭБУ.
Вы также можете перепрошить программное обеспечение двигателя. Вам необходимо загрузить модифицированное или заводское программное обеспечение из версии автомобиля, в которой не было фильтра DPF (в случае более старых автомобилей).
Цены на такие услуги начинаются с 5000 рублей и предоставляются многими компаниями в России. Профессионально выполненная такая операция означает, что автомобиль полностью исправен и намного эффективнее.
Физическое удаление фильтра DPF (и установка на место стандартной выхлопной трубы) без вмешательства в программное обеспечение стоит несколько тысяч рублей и не решает ряд проблем — через некоторое время двигатель перейдет в аварийный режим. В то же время будут проводиться процедура очистки фильтра DPF, включающие добавление дополнительных количеств дизельного масла. Это, в свою очередь, приведет к повышению уровня масла в двигателе.
Принудительная регенерация и очистка вручную
Если фильтр использовался в неблагоприятных условиях, тем самым забившись, то использовать его запрещено. Он попросту уничтожит систему и двигатель, что выльется в капитальный ремонт. Поэтому при полном засоре необходимо пройти процедуру принудительной регенерации.
Принудительная регенерация может быть запущена специальным оборудованием, зачастую присутствующим в сервисных центрах. Она позволяет быстро устранить засор, подключив систему очистки. Однако включить ее не всегда удается. В случаях, когда фильтр наполнен сверх нормы, включить систему очистки не выйдет.
Если такое произошло, то здесь поможет промывка с помощью специальных средств. Зачастую она позволяет устранить большую часть сажи, после чего возможно подключение регенерации.
Промывка осуществляется двумя методами:
- без снятия элемента;
- полная промывка со снятием.
В первом случае необходимо взять пистолет-распылитель и гибкую трубку, а также средство для очистки фильтра. Для подобных задач подойдет жидкость TUNAP MP 131. Также необходим источник давления – компрессор. Доступ к фильтру осуществляется через предварительно снятый датчик температуры или давления. Необходимо тщательно прочистить данный элемент, приблизительный расход на одну чистку – до литра жидкости.
Далее необходимо устранить жидкость концентратом TUNAP MP 132. После этого процедура очистки завершена, нужно вернуть датчик на место и провести регенерацию фильтра штатными методами. Если процедура не помогла, то необходимо проводить полную промывку со снятием элемента.
Второй метод заключается в полном снятии фильтра и его промывке. Для начала необходимо снять фильтр с системы и открыть его. Далее его необходимо промыть посредством специальных средств вроде DPF Cleaner. Они устраняют остатки сажи и масла, в результате чего те легко устраняются под напором воды. Подобные очищающие средства смываются водой. Очистку можно дополнить специальными чистящими средствами вроде PRO-TEC DPFCatalyst Cleaner. Однако это зависит от ситуации.
Совет! Использование компрессора может повысить эффективность очистки фильтра. Достаточно лишь протолкнуть чистящее вещество напором сжатого воздуха.
После завершения процедуры нужно просушить фильтр и установить в автомобиль. Далее стоит проверить его состояние и запустить штатную регенерацию. Но стоит учитывать, что далеко не всегда промывка способна помочь против засоров. Если доступные методы не помогли, то придется приобретать замену.
Важно! При использовании средств промывки нужно одевать перчатки. Важно помнить, что это агрессивные вещества, способные навредить коже.
Заменять фильтр рекомендуется по прохождении 180 тысяч километров
Эту точку можно оттянуть посредством очистки и регенерации, но вечно данный элемент служить не может, а использование забитого или плохого фильтра приведет к попаданию сажи в систему, что обязательно выльется в большие затраты на ремонт
Заменять фильтр рекомендуется по прохождении 180 тысяч километров. Эту точку можно оттянуть посредством очистки и регенерации, но вечно данный элемент служить не может, а использование забитого или плохого фильтра приведет к попаданию сажи в систему, что обязательно выльется в большие затраты на ремонт.
А для лучшего понимания эффективности промывки сажевых фильтров рекомендуется посмотреть это видео. Здесь проведена очистка сегмента забитого фильтра с помощью средства Luffe. Наглядно показаны этапы процедуры и эффективность такой промывки:
- Втягивающее реле стартера щелкает, но стартер не крутит
- Как поменять генератор на Приоре
- Замена натяжного ролика ремня генератора на Приоре
- Как работает минимойка
Экскурс в теорию: что такое сажевый фильтр
Как выглядит
По конструкции – это керамическая матрица, состоящая из большого количества глухих перфорированных каналов. Находится эта дорогостоящая компоновка в банке круглого или овального сечения внушительных размеров.
По ходу движения отработанных газов частички сажи остаются в этих самых каналах, поскольку они не проходят через мелкую перфорацию. Логично предположить, что такой отстойник быстро забьется, если не удалять скопившуюся сажу. Отметим сразу, что ее удаляют, а точнее выжигают, и для этого даже разработан специальный режим работы двигателя.
Где стоит
Находится сажевый фильтр в выпускном тракте, недалеко от выпускного коллектора. Если есть катализатор, то «сажевик» стоит сразу за ним. Иногда их объединяют в один корпус для того, чтобы отсеянная сажа находилась как можно ближе к двигателю. Такая компоновка делает возможным нагрев внутренностей противосажевого фильтрующего элемента до высоких температур – условие №1 для обеспечения выжигания сажи.
Как узнать, удален ли…
Обычно этим вопросом задаются владельцы б/у автомобилей. Узнать, есть ли сажевый фильтр на автомобиле, можно на диагностическом оборудовании. Когда он удален, модель контроля и анализа заполнения фильтрующего элемента сажей отключена. Поскольку заводскую банку обычно оставляют на месте, а ампутируют только матрицу, след вмешательства отчетливо виден – это замкнутый сварной шов в неположенном месте.
DPF, FAP – что это
Если расшифровать эти аббревиатуры, то получим перевод словосочетания «сажевый фильтр» в английской транскрипции (Diesel Particulate Filter) и в французской (Filtre a Particules). На деле разница между ними состоит в процессе организации регенерации (режима выжигания сажи), о чем мы поговорим в соответствующем разделе.
