Диагностика кондиционера автомобиля – когда климат в салоне под угрозой?

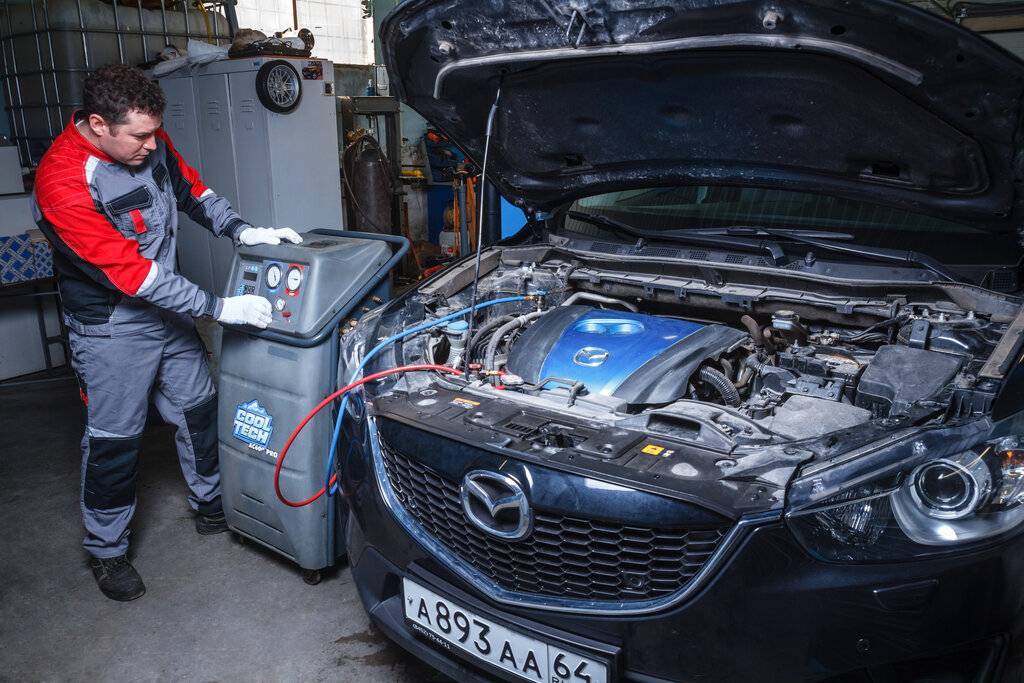

Оборудование для заправки

Мастерами станции техобслуживания практикуется несколько способов дозаправки автомобильных кондиционеров. Автолюбителю – новичку в гаражных условиях доступен лишь один метод – полная замена с заливкой новой порции хладагента по весу. Для работы нужно взять в аренду комплект оборудования и приспособлений:

  • вакуумный насос, оборудованный обратным клапаном;
  • манометрическая станция с двумя заправочными шлангами синего и желтого цвета;
  • электронные весы в напольном либо настольном исполнении (подойдут кухонные, показывающие массу с точностью до 1 грамма);
  • переходник под сервисный порт (штуцер) конкретной модели авто;
  • масляный инжектор – небольшая емкость, подключаемая к заправочному шлангу.

Чтобы автомобильную климатическую установку заправить самому, нужно выяснить количество и марку заливаемого фреона. Как правило, эти данные содержатся в инструкции эксплуатации машины плюс под капотом имеется шильдик либо наклейка. Указывается 2 характеристики – марка и вес хладагента в системе. Соответственно, нужно купить требуемое количество газа с учетом запаса 5–10%!на продувку и непредвиденные потери.

В подавляющем большинстве современных транспортных средств используется фреон R134a, пришедший на смену более опасному и вредному газу марки R12. В процессе заливки хладагента с помощью инжектора растворяется жидкая смазка для компрессора. Вам понадобится 30 мл специального полиалкиленгликолевого масла (аббревиатура PAG на упаковке).

Меры профилактики

Техническое обслуживание оборудования является самым оптимальным вариантом профилактики, позволяющим предотвратить неполадки в работе агрегата.

Рекомендуем: Что делать если не горит панель приборов на ВАЗ 2109

Обслуживание автокондиционеров включает в себя следующие этапы:

  1. Регулярную проверку целостности магистралей и уплотнительных элементов. При наличии даже незначительных повреждений на уплотнителях этот вопрос нужно взять на вооружение и при первой возможности заменить детали.
  2. Периодическую проверку основных составляющих узлов, а также их очистку при необходимости. Нельзя допускать, чтобы на оборудовании собиралась пыль и грязь, а также образовывалась коррозия. Все это необходимо своевременно удалять.
  3. Очистка агрегата. Этот шаг необходимо выполнять при появлении неприятного запаха.
  4. Заправка оборудования должна осуществляться перед наступлением каждого последующего сезона, разумеется, если в этом есть необходимость.

Диагностика системы охлаждения салона

Лучший способ досконально разобраться с кондиционером – обратиться в специализированную мастерскую, где герметичность системы испытают вакуумным стендом и проконтролируют работу нагнетателя, ТРВ и ресивера. Если подобной возможности нет, вам придется действовать самостоятельно. Ниже представлен алгоритм, как проверить компрессор кондиционера и остальные элементы климатической установки:

  1. Запустите двигатель и нажмите кнопку «А/С» включения охладителя. Если в машине установлен климат-контроль, отрегулируйте его на минимальную температуру воздуха.
  2. Проверьте подачу холодного воздуха через салонные решетки на холостом ходу и в процессе движения.
  3. Нет или мало холода при работе двигателя на месте? Скорее всего, внешний радиатор забит грязью и листьями, его нужно срочно прочистить. Иначе фреон в трубках перегреется, давление поднимется и может случиться прорыв либо излишек газа будет сброшен клапаном в атмосферу.
  4. Заглушите мотор и откройте крышку капота. Найдите все узлы и трубки охлаждающего контура – ресивер, конденсор и компрессор. Отличить последний от насоса гидроусилителя руля можно по трубкам, идущим к радиатору.
  5. Срабатывание электромагнитной муфты компрессора вы можете проверить без фреона в системе и даже без приводного ремня. Для этого отключите от нее штатный разъем и куском провода соедините контакт с плюсовой клеммой аккумулятора. Муфта должна сработать и «подтянуть» шкив, чтобы ремень мог вращать ось нагнетателя.
  6. Снова заведите двигатель, включите систему в режим охлаждения и возьмитесь ладонью за толстую трубку, идущую из салона к компрессору. В течение 3-5 сек. после включения она должна стать ледяной. Если это не так, то в контуре нехватка хладагента из-за утечки через соединения или пробитый радиатор.
  7. Аккуратно потрогайте трубку, соединяющую нагнетатель с конденсором. При температуре на улице до 20 °С она должна быть теплой, а во время жары – сильно горячей.
  8. Прикоснитесь к тонкой магистрали, проложенной от внешнего радиатора внутрь салона. Она не должна быть очень горячей в любую погоду.
  9. Напоследок внимательно осмотрите стыки и видимую часть конденсора на предмет масляных потеков, свидетельствующих о разгерметизации системы.

Подобное тестирование нельзя назвать объективным, ведь обычный автолюбитель может и ошибиться. Поэтому при малейшем подозрении стоит посетить автосервис при первой возможности.

Определенные сложности с диагностикой системы кондиционирования возникают в зимнее время, когда электроника не желает включать охлаждение из-за низкой температуры воздуха. Чтобы его запустить, следует прогреть двигатель до рабочей температуры и максимально натопить салон. Тогда сработают соответствующие датчики и кондиционер включится, если он исправен.

Если при покупке авто вам говорят, что система кондиционирования работает, но просто порвался ремень или надо заправить фреон, не доверяйте такому продавцу. Досконально проверить охладитель без привода вы не сможете, поэтому сразу договаривайтесь о снижении цены автомобиля на 300-500 у. е.

Как проверить, заправлен ли кондиционер

Важной составляющей в работе автокондиционера является его заправка фреоном. Недостаток этого вещества приводит к неправильному функционированию системы и недостаточному охлаждению

Поэтому важно знать, как определить уровень хладагента, чтобы при необходимости дозаправить его. Проверка выполняется следующим образом:

  1. Открываем капот и протираем специальный глазок, после чего включаем кондиционер на максимум.
  2. Вначале наблюдаем появление жидкости с пузырьками воздуха, затем они уменьшаются и практически исчезают. Это говорит о нормальном уровне фреона.

    При нормальном уровне фреона в окошке не должно быть пузырьков воздуха

  3. Если жидкость появилась с пузырьками, количество которых уменьшилось, но осталось постоянным, то это свидетельствует о недостаточном уровне хладагента.
  4. Если идёт молочно-белая жидкость, то это явно указывает на низкий уровень фреона в системе.

    При недостаточном уровне фреона в окошке будет наблюдаться бело-молочная жидкость

Диагностика и выявление неисправностей

С приходом жаркого сезона, рука автовладельца, имеющего кондиционер в своем авто, тянется к кнопке, включающей климатизер, но иногда долгожданной прохлады в салоне не наступает. Что бы этого ни случилось, требуется заранее провести диагностику своими руками всех составляющих этого агрегата.

Подняв капот внимательно обследовать состояние соединительных трубок и резиновых шлангов, которые хомутами присоединены к ним, если на металлических трубках есть следы масляных выделений, значит, присутствует утечка хладагента, что автоматически приводит к выключению компрессора. Это может быть следствием частой и сильной вибрации двигателя, при которой хомуты шлангов дают слабину. Разобраться какие детали требуют замены, поможет дополнительная заправка фреоном системы.

Периодичность проверки автомобильного кондиционера

Проверять автокондиционер нужно периодически, даже если нет намека на нештатную работу.

Такие регламентные осмотры должны включать контроль наличия фреона, уровня масла, отсутствие следов протечек.

Для большинства автомобилей регламентный осмотр должен проводится раз в 2 года, если машина имеет возраст менее 6 лет и ежегодно, если указанный возраст был превышен.

Обычная проблема возникает в случае покупки машины с рук. Редко в таких автомобилях автокондиционер работает штатно.

Но чаще всего владелец утверждает, что все нормально, просто ему агрегат был не нужен. Но, если заправить фреон, то все будет работать как часики.

Возникает вопрос почему он сам не заправил фреон и, если он этого не делал, то как может быть уверен, что агрегат в порядке? Так что верить подобным заявлениям не стоит.

Почти наверняка кондиционер не в рабочем состоянии, если продавец начинает рассказывать про спущенный фреон, порванный ремень, про то, что все было нормально в прошлом сезоне, а в этом он не проверял.

В общем такие ответы должны насторожить. Если владелец честно говорит о неисправностях, то все равно нужно проверять все узлы, так как проблема может оказаться еще хуже, чем известно из рассказа.

Учитывайте, что ремонт автокондиционера – мероприятие затратное, вполне выйдет в 35-70 тысяч рублей. Так что его неисправность – законный повод требовать скидки к цене.

Общим осмотром ограничиваться нельзя. Стоит внимательно проверить всю систему подетально.

Что нужно обязательно смотреть:

Конденсатор. Представляет собой радиатор, в котором охлаждается нагретый воздухом салона хладагент. При загрязнении работа климатической системы становится менее эффективной, повышается давление фреона. Трубки радиатора достаточно легко повреждаются, поэтому эта деталь – частое место утечки хладагента.

Компрессор. Узел отвечает за поддержание давления в системе охлаждения и циркуляцию фреона. Одна из самых часто выходящих из строя деталей. Наиболее обычные поломки заключаются в износе прокладок, износе сальников. Также могут рассыпаться подшипники, появиться трещина в корпусе. Нередко агрегат ломается из-за попадания в хладагент грязи. Самый лучший вариант – износ приводного ремня. В этом случае его достаточно заменить, чтобы все заработало.

Испаритель. При поломке нередко появление лужи воды на полу в салоне, почти всегда в машине неприятно пахнет. Основные неисправности: забитая трубка слива или повреждение корпуса коррозией.

Ресивер. Деталь отвечает за осушение фреона от попавшей в него влаги. Если он выходит из строя, на это указывает обмерзание шлангов, подходящих к узлу, появление на них конденсата. Несмотря на продолжающий работать кондиционер, неисправность нужно исправлять как можно скорее, иначе она приведет в поломке других узлов системы.

Вентиль терморегуляции (ТРВ). Деталь контролирует уровень давления в системе в соответствии с температурой и объемом хладагента. При критическом повышении значения, прибор срабатывает, понижая его. Неработающий ТРВ грозить полным выходом автокондиционера из строя, климат-контроль самопроизвольно отключается, обмерзают шланги, система работает неустойчиво.

Датчик давления. Деталь дополняет ТРД, но контролирует не повышение давления, а его понижение до критического уровня. Обычно такое происходит при утечке фреона. В этом случае датчик глушит работу кондиционера, не допуская выхода из строят компрессора и других узлов из-за перегрева.

Вентилятор. Служит для лучшего охлаждения хладагента в конденсаторе, обдувая его, например, на стоянке или при движении автомобиля малым ходом. Но далеко не все модели автокондиционеров оборудованы этим узлом. Ломается чаще всего из-за проблем с электропитанием или в случае заклинивания (рассыпания) подшипника.

Как работает климат-контроль

Климат-контроль представляет собой улучшенную версию кондиционера и работает по аналогичному принципу. Основное отличие заключается в наличии специальных датчиков внутри салона, контролирующих температуру.

Электронный блок управления реагирует на изменения и повышает или понижает температуру подаваемого через патрубки воздуха.

Несомненным плюсом в работе климат-контроля является наличие электронной системы управления. Водитель может просто выставить нужную температуру и ждать, пока установка нагонит прохладный воздух.

Важно! Климат-контроль самостоятельно регулирует и поддерживает заданную температуру воздуха в отличие от кондиционера, где делать это нужно владельцу авто. В современных транспортных средствах устанавливают несколько вариантов климат-контроля:

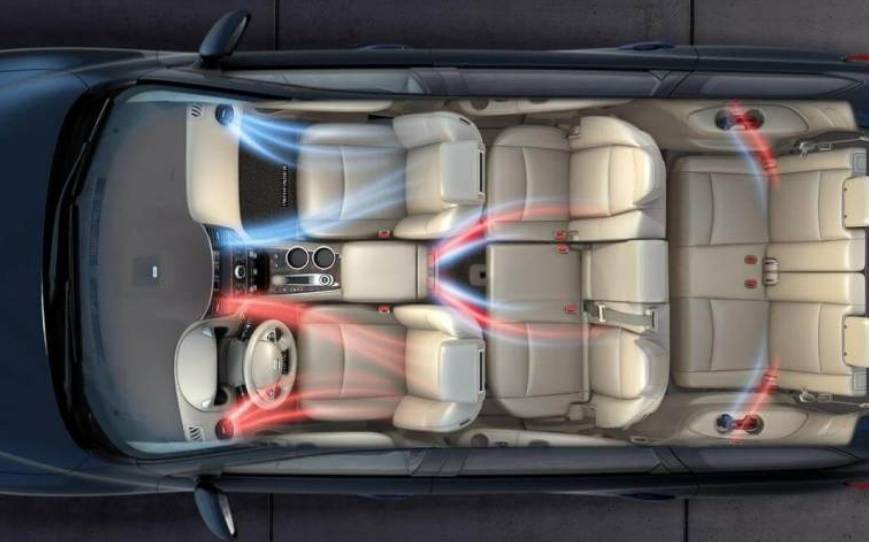

В современных транспортных средствах устанавливают несколько вариантов климат-контроля:

  • Однозонный – установка будет контролировать температуру внутри всего салона.
  • Двухзонный – водитель и передний пассажир получают возможность настраивать температурный режим с каждой стороны отдельно.
  • Трехзонный – пассажиры заднего ряда могут самостоятельно регулировать температуру охлаждения.

На заметку! Во втором и третьем варианте температура в салоне будет устанавливаться на средних показателях.

Также встречается четырехзонный климат-контроль, когда пассажиры заднего ряда могут раздельно регулировать температуру. Современная климатическая установка имеет дополнительные функции по очистке воздуха.

Борьба с микрофлорой

Еще можно выполнить самостоятельно замену салонного фильтра. Если свое отслужил HEPA-фильтр, его придется заменить. А вот фильтры попроще, из обычного поролона, можно тщательно отмыть и вернуть на место. Хотя и их лучше менять – ведь именно на фильтрующих элементах развивается болезнетворная микрофлора. Да и запах от них бывает так себе…

Справка

Не забывайте о трубке высокого давления, выходящей из компрессора. У нее есть резиновый переходник, который играет роль своеобразного амортизатора. Если резиновая трубка стала жесткой (пересохла), она уже не сможет «гасить» вибрацию двигателя. И может лопнуть в любой момент. Так что ее саму и затягивающие ее хомуты нужно заменить непосредственно перед началом летнего сезона.

Вот, пожалуй, и все, что можно сделать самому, однако мы все-таки рекомендуем обращаться к профессионалам. Они куда быстрее обнаружат возможные проблемы и помогут их оперативно устранить.

Как проверить, заправлен ли кондиционер

Важной составляющей в работе автокондиционера является его заправка фреоном. Недостаток этого вещества приводит к неправильному функционированию системы и недостаточному охлаждению

Поэтому важно знать, как определить уровень хладагента, чтобы при необходимости дозаправить его. Проверка выполняется следующим образом:

  1. Открываем капот и протираем специальный глазок, после чего включаем кондиционер на максимум.
  2. Вначале наблюдаем появление жидкости с пузырьками воздуха, затем они уменьшаются и практически исчезают. Это говорит о нормальном уровне фреона.

    При нормальном уровне фреона в окошке не должно быть пузырьков воздуха

  3. Если жидкость появилась с пузырьками, количество которых уменьшилось, но осталось постоянным, то это свидетельствует о недостаточном уровне хладагента.
  4. Если идёт молочно-белая жидкость, то это явно указывает на низкий уровень фреона в системе.

    При недостаточном уровне фреона в окошке будет наблюдаться бело-молочная жидкость

Проверка давления и датчика

Датчик давления отвечает за контроль давления в системе в нормальных пределах.

Если давление повышается чрезмерно, то датчик срабатывает и сигнализирует о необходимости аварийного отключения работы кондиционера, что немедленно делает управляющий орган, выключая компрессор.

Проверка датчика автокондиционера.

Прежде всего при проверке необходимо внимательно осмотреть корпус датчика – нет ли на нем повреждений.

Электрическая цепь детали сделана отказоустойчивой, если она размыкается, то вентилятор включается принудительно, что помогает снизить давление за счет охлаждения фреона. Но это режим не штатный, поэтому неисправный датчик требуется заменить.

В разных моделях автокондиционеров местоположение датчика может быть в различных местах. Поэтому нужно сначала найти, где он находится. Затем нужно будет проверить уровень сопротивления.

Для этого:

  1. снимаем электрические разъемы с клемм узла.
  2. тестер выставляется в положение для измерения сопротивления в диапазоне для 100 кОм и более.
  3. попарно прикасаемся щупами прибора к клеммам.
  4. при включенном кондиционере и высоком уровне давления в системе показатель сопротивления должен быть не ниже 100 кОм, что свидетельствует о разомкнутой цепи.
  5. если экран тестера показывает значение меньше 100 кОм или близкое к 0, это значит, что цепь замкнута, такой датчик нужно заменить не исправный.
  6. при низком давлении в системе, тестер должен показывать при проверке значение сопротивления не более 10 Ом, что показывает, что цепь устройства находится в замкнутом состоянии.
  7. соответственно, если показатель выше, значит датчик требуется заменить, потому что он неисправен.

В том случае, когда датчик, согласно проведенным измерениям, работает некорректно, стоит протестировать его на короткое замыкание.

Проверка проводится следующим образом:

  1. когда в системе низкое давление один щуп тестера устанавливается на массу (прикасается к корпусу), вторым прикасаются поочередно к клеммам устройства.
  2. если устройство находится в исправном состоянии, то на дисплее прибора будет появляться значения в 100 кОМ и более, что свидетельствует о разомкнутой цепи и отсутствии короткого замыкания.
  3. при значениях меньше 100 кОМ датчик требует замены.

Установка КК

Климат-контроль значительно повышает комфорт использования автомобиля, поэтому некоторые владельцы машин, не оборудованных такой опцией, решают ее установить самостоятельно.

Однако поставить КК можно не на все модели. Система КК требует значительного пространства под торпедой и в самом салоне, чтобы можно было поставить дополнительные воздуховоды, проводку, сервоприводы.

Также потребуется установить приборную панель блока управления, печка также потребует замены. В любом случае работа потребуется достаточно сложная и хлопотная.

При установке системы потребуется целый ряд устройств и узлов от аналогичной модели автомобиля, оснащенной климат-контролем:

  1. Электропроводка, рассчитанная на подключение дополнительных устройств.
  2. Отопитель с рабочими сервоприводами.
  3. Блок управления.
  4. Датчик вентилятора с креплением.
  5. Вентилятор.
  6. 2 датчика температуры для управления печкой.
  7. 2 датчика температуры для центральных воздуховодов.
  8. Датчик УФ-излучения (нужен не всегда).

Торпеду, скорее всего, придется доработать, чтобы можно было аккуратно вставить панель управления для блока управления.

Заправляем автокондиционер без посторонней помощи

Лучше всего заправку проводить в сервисных центрах и мастерских, предназначенных для этого. Хорошим знаком для решения воспользоваться тем или иным СТО будет наличие специалиста, занимающегося только этим видом работ. Если вдруг вы решили заправлять устройство своими руками, то следует знать несколько деталей. Каждый кондиционер обслуживается своим видом фреона, узнать, какой именно нужен вам, обычно можно на корпусе любой из деталей системы. Норма объемы жидкости обычно есть под капотом автомобиля или записана в инструкции по эксплуатации. Если система имеет заполненность менее 50 %, то придется производить еще и вакуумирование.

Не стоит использовать самодельные шланги и переходники, это приведёт к утечке недешёвого фреона.

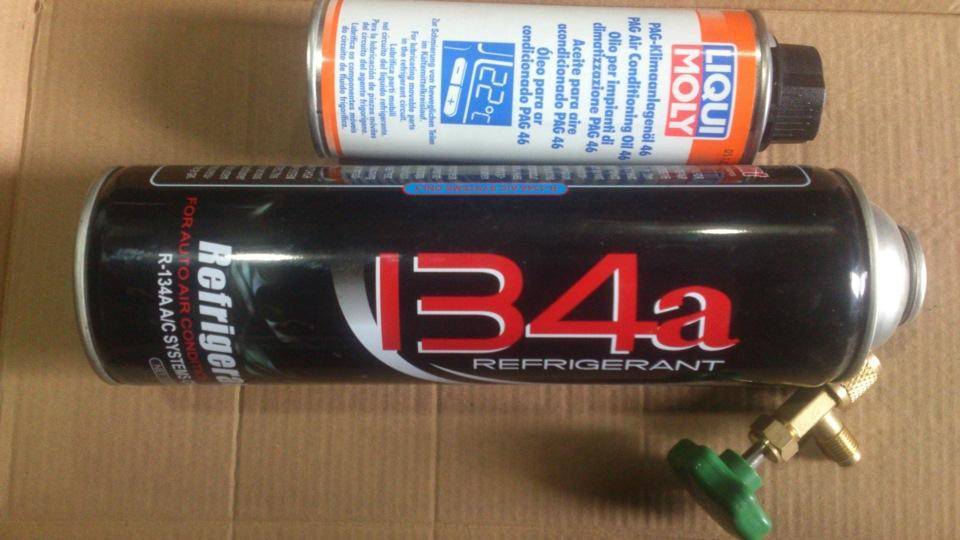

Вооружившись комплектом для  заправки кондиционера (баллон, переходник, шланги и манометр), залезаем под капот и находим магистраль и защитный колпачок на ней. Чистим место вокруг него и откручиваем, надеваем заправочный шланг. Заводим мотор и снаряжаем кого-то поддерживать его холостой ход на 1500 оборотах, а также просим помощника запустить рециркуляцию воздуха в кондиционере на уровне MAX. Баллон с фреоном переворачиваем, открываем на нем кран-проколку, а также вентиль низкого давления на шланге, присоединенном к магистрали вместо защитного колпачка.

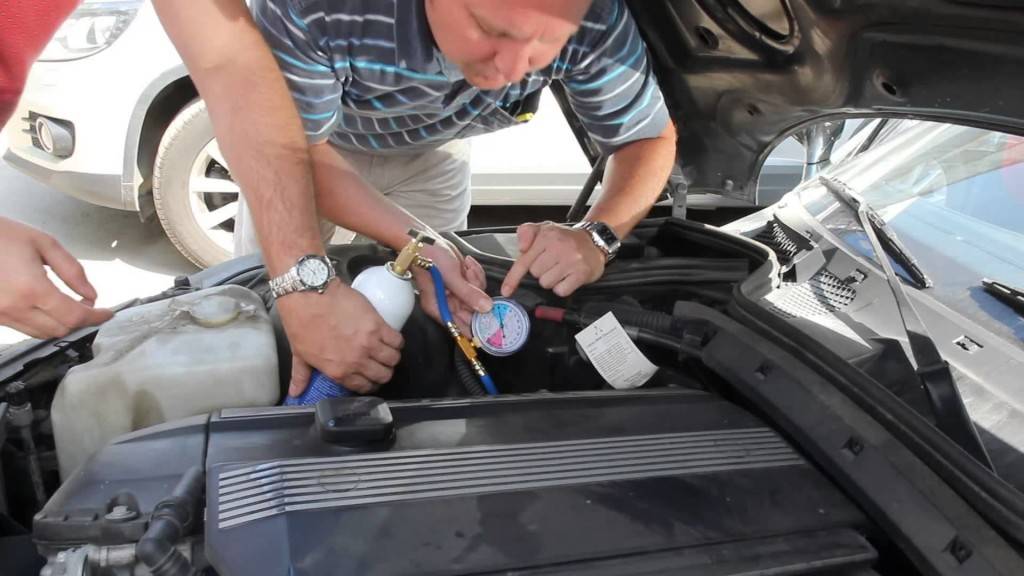

Заправка началась, а мы должны следить за давлением на манометре, помощник держит обороты на 1500. Давление не должно перейти за отметку 285 кПа, а жидкость следует проверять через соответствующее окошко на предмет пузырения. Если в салон начал поступать ощутимо холодный воздух (желательно замерить термометром, нужна отметка в 5–8 градусов), то кран можно закрыть, а всю конструкцию разобрать. Без опыта за такую работу лучше не браться, так как можно вывести из строя другие элементы системы кондиционирования автомобиля.

Как проверить давление кондиционера в автомобиле

Для проверки давления в системе кондиционирования автомобиля необходимо воспользоваться специальной манометрической установкой (манометром) либо стендом. В частности, с помощью манометра необходимо проверить давление при работающем кондиционере.

Места и способ подключения зависит от конструкции конкретного автомобиля. Обычно в магистралях имеются специальные сервисные заглушки для подключения манометрической станции. Именно к ним и нужно подсоединять переходник манометра.

В процессе измерения важно знать, что при нормальной работе кондиционера давление в магистрали всасывания (низкого давления) должно быть в районе 2 бар, а в магистрали нагнетания (высокого давления) — 9…12 бар. Если давление меньше, значит, необходимо проверить работу компрессора

Проверка датчика автокондиционера

Основная задача датчика давления автомобильного кондиционера состоит в контроле значения давления в соответствующей системе. При превышении критической границы датчик подает сигнал на управляющий орган с информацией о том, что необходимо отключить вентилятор, а насос нагнетания давления (компрессор) отключается.

Проверке подвергается как сам датчик (визуальный осмотр на наличие механических повреждений), так и его электрическая и сигнальная цепи. Цепь датчика в большинстве автомобилей является отказоустойчивой, то есть, когда цепь датчика разомкнута, то вентилятор двигателя включается принудительно с помощью блока ЕСМ.

Проверка сопротивления цепи

Перед выполнением проверки необходимо выяснить местоположение датчика давления в системе кондиционирования. В зависимости от марки и модели автомобиля соответствующее место может отличаться. Дальнейший алгоритм проверки электрической цепи будет следующим:

  • отсоединить электрические клеммы от датчика;
  • установить электрический тестер в режим измерения сопротивления в диапазон, при котором возможно измерение сопротивления от 100 кОм и выше;
  • щупами тестера необходимо прикоснуться попарно к клеммам датчика;
  • при высоком давлении в системе кондиционирования значение сопротивления цепи датчика давления должно быть не менее 100 кОм, при этом цепь разомкнута;
  • в случае если цепь не разомкнута (сопротивление меньше, или равно нулю), то датчик является неисправным и нуждается в замене;
  • если в системе кондиционирования давление низкое, то аналогичное значение сопротивления не должно превышать 10 Ом, то есть, цепь замкнута;
  • если цепь не замкнута — значит, датчик давления автокондиционера вышел из строя.

Если измерения цепи показали, что датчик исправен, необходимо выполнить дополнительную проверку на наличие короткого замыкания в его цепи.

Проверка короткого замыкания в датчике

Алгоритм соответствующей проверки будет следующим:

  • при низком давлении в системе кондиционирования необходимо одним щупом тестера прикоснуться к одной из клемм датчика, а вторым — к «массе» (корпусу);
  • если датчик исправен, то соответствующее значение сопротивления будет не менее 100 кОм (то есть, цепь разомкнута);
  • если цепь замкнута — значит, датчик неисправен.

Датчик давления системы кондиционирования ремонту не подлежит и нуждается лишь в замене на аналогичный аппарат.

Находим ключевые элементы и узлы системы

Лучше всего выполнить проверку автокондиционера самостоятельно, посидев в салоне какое-то время и ощутив снижение температуры. Как правило, при нажатии кнопки, можно расслышать щелчок включившегося компрессора. Одновременно с этим должны заработать вентиляторы, издавая характерный шум. Еще лучше привлечь с собой на диагностику своими руками помощника. Как только он включит устройство из салона, Вам следует заглянуть под капот автомобиля.

Необходимо отыскать компрессор, который вращается приводным ремнем. Если двигатель заведен, то вращаться будет только его шкив, тогда, как торцевая часть будет сохранять неподвижность.

На следующем этапе диагностики кондиционера мы будем искать под капотом радиатор кондиционера с трубкой и шлангом. Месторасположение радиатора — прямо перед радиатором, охлаждающим непосредственно силовой агрегат автомобиля. Несмотря на внешнее сходство, кондиционерный радиатор изготавливается из алюминия или меди.

Дальнейшее движение трубки — в направлении салона автомобиля. Несмотря на то, что она может идти изогнутыми путями, заканчивается все соединением, после чего она скрывается внутри салона. На этом участке может быть установлен еще один порт высокого давления.

НА ней может устанавливаться порт низкого давления. Так же будет полезно посмотреть как проверить кондиционер в машине своими руками видео отвечающий на данный вопрос.

Видео-совет как проверить кондиционер в машине своими руками:

Заправка хладагентом

По окончании всех ремонтных работ, произведенных своими руками, требуется заправка системы фреоном, учитывая конструктивную схожесть трубок автомобильного кондиционера с узлами стационарных сплит-систем – это несложно сделать самостоятельно.

Определившись, какой марки хладагент находится в системе кондиционирования, так как смешивание разных марок нежелательно, нужно купить набор для заправки и через специальный шариковый клапан произвести заправку кондиционера фреоном своими руками. Проделывая эту процедуру нужно внимательно следить за количеством хладагента, на качество работы может повлиять как недостаток, так и избыток фреона, оказавшегося в системе кондиционера после заправки.
