Угол опережения зажигания – как выставить для разных типов мотора?

Чем опасны такие нарушения?

При этих обоих явлениях нарушается нормальное функционирование силовой установки.

Причем у позднего и раннего зажиганий имеются свои определенные признаки, указывающие на несоответствие угла опережения.

Если у двигателя установлено позднее зажигание, то силовая установка:

  • Не развивает мощности, сильно падает динамика набора скорости;
  • Очень плохо запускается, особенно «на холодную»;
  • Потребляет значительно больше топлива;
  • Очень быстро нагревается вплоть до перегрева;
  • «Хлопки» в выпускную систему или систему питания.

Признаки раннего зажигания несколько другие, а именно силовой агрегат:

  • Работает «жестко»;
  • Слышен явно выраженный металлический стук;
  • Проявление детонационного сгорания;
  • Неустойчивая работа и падение мощности на малых оборотах;
  • Повышение расхода топлива.

И это только признаки неправильно установленного зажигания. Последствия же у продолжения эксплуатации авто с неправильно установленным зажиганием могут быть самыми серьезными.

При позднем угле опережения не соблюдается одно из условий нормального горения топлива – на момент пика сгорания оно уже не находится под давлением (поршень движется вниз и объем камеры сгорания быстро увеличивается).

Из-за этого оно уже не может полностью сгореть, и несгоревшие компоненты оседают на внутренних поверхностях в виде нагара.

В конечном итоге это приводит к сильной закоксовке мотора и его поломке.

Ранний же угол опережения еще более опасен. При таком зажигании выделяемая энергия обеспечивает противодействие поршню, что приводит к появлению ударных нагрузок на ЦПГ и КШМ (именно они сопровождаются металлическим стуком).

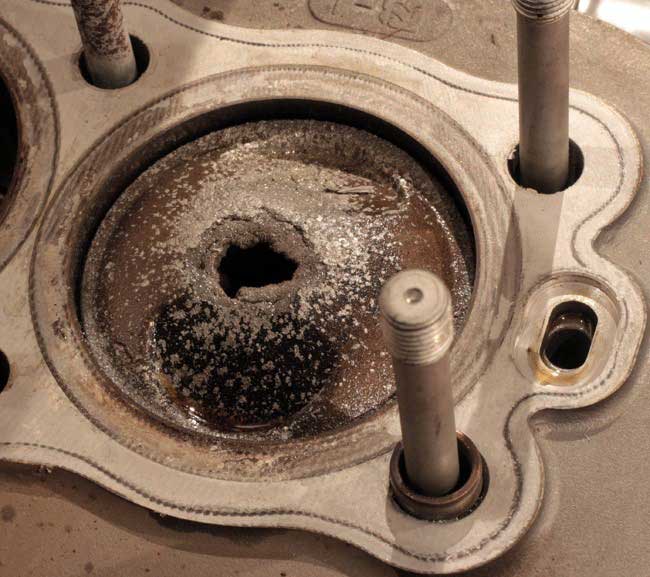

Дальнейшая эксплуатация приводит к физическому повреждению элементов – прогорание поршней, изгиб шатунов, повышенный износ вкладышей коленчатого вала.

То есть двигатель еще быстрее поломается, причем серьезно, чем при позднем зажигании.

ПРОШИВКА ДЛЯ МИКРОКОНТРОЛЛЕРА И ПЕЧАТНАЯ ПЛАТА

Нажмите на картинку для показа в полный размер.

Печатная плата

(рисунки справа) универсальная и пригодна для изготовления любого варианта устройства. Элементы устанавливаются в зависимости от варианта применения. Плата рассчитана на применение SMD резисторов, но при необходимости можно применить резисторы МЛТ-0,125.

Все детали расположены со стороны проводников, фольга на противоположной стороне платы служит общим проводом и экраном. В местах соединения выводов деталей с общим проводом просверлены отверстия. Транзистор КТ898А закреплён на радиаторе (металлическом корпусе) через прокладку из слюды или фторопласта.

Проверка прошивок

в симуляторах – пустая трата времени, ничего умного они (симуляторы) Вам не сообщат. Если желаете убедиться в работоспособности, проверяйте на макете с применением двухканального осциллографа и генератора на PICе. Без приборов работоспособность микроконтроллерной системы зажигания можно проверить следующим образом: подключите к высоковольтному проводу катушки свечу, разомкните контакты прерывателя (Рис. 3) и включите зажигание. Программа будет работать в режиме многоискрового пуска. Для схемы Рис. 4а, Рис. 4б отключите датчик и замкните вход формирователя на землю (вход МК напрямую на землю замыкать нельзя – не исключена вероятность, что в этот момент он настроен как выход, и это может привести к повреждению микроконтроллера). Этот режим можно использовать для прожига нагара и сушки свечей, но, как правило, с функцией многоискрового пуска потребности в этом нет – двигатель надёжно запускается даже с сильным нагаром на свечах и при залитых свечах.

Скачать рисунок печатной платы: F675OK.BAK

Скачать прошивку для PIC12F675: F675OK.HEX

Для скачивания нажмите на ссылке правой кнопкой мыши и выберите «Сохранить объект как…».

Приобрести чистый контроллер PIC12F675 можно в розничной торговой сети. Прошить программу в микроконтроллер можно с помощью промышленного или самодельного устройства-программатора, самостоятельно или на заказ.

ВНИМАНИЕ! У нас Вы можете приобрести микроконтроллер PIC12F675 с уже прошитой программой F675OK.HEX по фиксированной цене – 250 рублей!

При заказе более 5 штук цена снижается.

Примечание. Мы не продаём данное программное обеспечение. Мы оказываем услугу по прошивке и поставке микросхем. Программа распространяется бесплатно с разрешения автора.

Для чего служит ТНВД

Основным отличием бензинового агрегата является поджег горючей смеси внутри цилиндров. В бензиновом моторе смесь воспламеняется свечами. В дизеле смесь самовозгорается под воздействием сжатия. ТНВД нужен для своевременной подачи солярки в цилиндры, в момент сжатия.

По конструкции насосы ТНВД различаются следующим образом: рядного типа, магистрального и распределительного. У рядного нагнетание солярки в каждый цилиндр идет от своей пары плунжеров. Распределительный обеспечивает все цилиндры одной — двумя парами плунжеров. Магистральные аппараты служат для нагнетания солярки в аккумулятор топлива.

Запомните, ТНВД и форсунки, главные элементы дизельной системы зажигания. Они присутствуют в большинстве дизельных агрегатов и бывают электронного типа.

Скачет значение опережения зажигания и двигатель троит

Термин «угол опережения зажигания» современный автовладелец, да и механик, слышит не так уж часто. А опережение зажигания, несмотря на это, по-прежнему есть и играет важную роль в работе двигателя. Какую именно — разбираемся ниже с помощью Motordata OBD и знаний об устройстве двигателей внутреннего сгорания. Для начала проговорим процесс работы двигателя. На такте сжатия, когда поршень подходит к верхней мертвой точке (ВМТ), свеча зажигания формирует искру, от которой воспламеняется топливовоздушная смесь. Смесь, однако, сгорает не моментально, а относительно медленно, поэтому если воспламенить ее непосредственно в ВМТ, основное давление газов будет достигнуто, когда поршень уйдет уже довольно далеко вниз. При этом от сгорания заряда смеси будет получено очень немного полезной работы.

А вот если поджечь смесь немного заранее, то можно сделать это так, чтобы к ВМТ газы создали максимальное давление и с максимальным усилием направили поршень вниз. В этом случае полезная работа будет максимальной.

Возможна и обратная ситуация, когда воспламенение произойдет слишком рано. В этом случае давление газов при сгорании смеси разовьется еще до подхода поршня к ВМТ. Тогда тоже не выйдет получить от двигателя полную мощность.

Временной промежуток между достижением ВМТ и воспламенением называется опережением зажигания. Измеряется он, однако, не в единицах времени, а в градусах угла поворота коленчатого вала, поэтому и сам параметр называется «угол опережения зажигания» (или УОЗ).

Современные технологии позволили нам «заглянуть» внутрь камеры сгорания прямо во время работы двигателя, и теперь любой может собственными глазами увидеть опережение зажигания. Если попытаться зафиксировать это картинкой, то это будет выглядеть примерно так:

Красным выделено положение поршня в момент воспламенения, а синим — положение ВМТ. В динамике это можно увидеть на видео внизу.

На любом бензиновом двигателе угол опережения зажигания должен быть правильно выставлен. На самых первых автомобилях опережение зажигания выставлялось водителем прямо во время движения — для этого на руле был отдельный рычажок, наряду с рычагом акселератора. В документации тех лет особо подчеркивался этот аспект водительского мастерства — правильно выбрать режим работы двигателя. В некоторых документах (например, на автомобили Buick периода 1910-1920 годов) использовался термин «чувство лошади».

Времена показали, что водителю и без того хватает забот, поэтому со временем это бремя с него сняли. Если переместиться в советский автопром семидесятых годов, мы увидим, что опережение зажигания регулировалось уже механиком, с помощью поворота трамблера (прерывателя-распределителя) на определенный угол. В то время умение выбрать УОЗ уже не было обязательным для водителя, однако хорошим тоном считалось, когда автовладелец сам умел настроить этот угол правильно, а также снять, почистить, собрать, поставить и настроить карбюратор. Тем не менее, уже тогда в составе системы зажигания был механический и/или вакуумный корректор, сдвигающий УОЗ в зависимости от нагрузки на двигатель (фактически — от разрежения в задроссельном пространстве или от оборотов двигателя).

Совершим еще один скачок во времени. В наши дни управление УОЗ полностью отдано электронному блоку управления (ЭБУ) двигателем. На него не может влиять ни водитель, ни механик — автопроизводители не дают штатных средств управлять этим параметром. От этого, однако, данный параметр не стал менее важен для работы двигателя. А значит, и при диагностике нужно понимать, что означает этот параметр и как им управляет ЭБУ.

УОЗ является одним из параметров, влияющих на экологичность выхлопа, поэтому он обязательно присутствует в наборе параметров, выдаваемых по стандартному протоколу OBD/EOBD. Зачастую его выдача выглядит очень упрощенной, так как ЭБУ нередко вычисляет его отдельно для каждого цилиндра, но и существущего параметра часто достаточно, чтобы оценить работу двигателя. Тем более ее достаточно, чтобы оценить зависимости.

Подключимся к автомобилю Opel Astra H (он выбран, потому что есть под рукой, а не из каких-то глубоких соображений) и посмотрим, как выглядит зависимость УОЗ от оборотов двигателя:

Зажигание: позднее и раннее

Какое зажигание лучше? Опытный автомобилист или эксперт сразу скажет: оптимальное. А само по себе позднее или ранее зажигание уже крайности, способные доставить автовладельцу немало головной боли.

Виды зажигания

Стабильность функционирования инжекторного двигателя напрямую зависит от грамотно проведенной регулировки системы зажигания. Это поможет повысить мощность ДВС, уменьшить расход горючего, улучшить отдачу.

В идеале на 4-тактных ДВС ТВС обязана воспламеняться в конце такта сжатия. Это означает, что топливо должно загореться в тот самый момент, когда поршень уже доходит до ВМТ. Обусловлен данный процесс нюансом того, что ТВС нужно конкретное время для сжигания, после чего образовавшаяся сила толкнет поршень вниз.

Так вот, позднее или раннее зажигание подразумевает задержку или опережение срабатывания вышеописанного процесса. Говоря иначе, система зажигания настроена так, что искра образуется и воспламеняет ТВС не в оптимальный для этого момент. Это происходит раньше или позже.

Определить не оптимальность выставленного зажигания несложно. Сбои в работе двигателя, наблюдаемые периодически, этому свидетельство. Также можно изучить основные признаки, которые определяют неверно выставленное зажигание.

  1. Если налицо неустойчивая работа силового агрегата в режиме ХХ.
  2. Пуск ДВС явно затруднен.
  3. Увеличился расход горючего.
  4. Отзывчивость педали акселератора не впечатляет, как раньше.
  5. Двигатель часто перегревается, наблюдается детонация.
  6. Падает мощность силового агрегата, он теряет приемистость.

Как выставить зажигание уоз

Кроме того, неправильно выставленный УОЗ приводит к возникновению хлопков, отдающих в систему впуска. Дальнейшая эксплуатация автомобиля с кривым УОЗ непрактична, ведет к более серьезным неполадкам силового агрегата. Особенно это опасно, если заметна детонация.

Симптомы и признаки раннего зажиганияСимптомы и признаки позднего зажигания
Чрезмерная детонация (дефект поршня, разрушение шатунов).Потеря мощности.
Хорошо слышимый звук стука в двигателе (повышенный износ).Плохой запуск (из-за чего страдает аккумулятор).
Потеря мощности (особо заметная на малых оборотах).Повышенный расход топлива.
Увеличенный расход топлива.Перегрев двигателя (может вообще заклинить).

Сложность определения зажигания на инжекторных ДВС связана с тем, что все упирается в электронику. Решать проблему в данном случае нужно не механическим вмешательством, а путем настройки и программирования ЭБУ.

Примечательно, что на подержанных автомобилях со временем в памяти ЭБУ накапливаются различные ошибки. Последние способны провести к сбоям прошивки и неправильному функционированию систем двигателя и зажигания. Для выявления и сброса найденных ошибок потребуется, как и говорилось выше, использовать специальное программное оборудование.

Где расположен ВРОЗ и чем опасен выход его из строя

ВРОЗ бывает установлен на распределителе. Последний состоит из корпуса с крышкой, сделанной из ткани. Два элемента разделены специальной диафрагмой. ВРОЗ включает в свой состав пружины и другие составляющие.

Как проверить опережение зажигания

Неисправность регулятора способна с лёгкостью стать результатом проблемной работы двигателя. Регулировки зажигания происходить не будет.

Достаточно посмотреть, как вращается кривошипный вал после изоляции шланга с ВРОЗ, чтобы понять всю важность работы регулятора. Причиной выхода из строя ВРОЗ может стать заедание подшипников или ослабление крепежей

Герметичность ВРОЗ – очень важная штука, и она легко может повредиться, если трубка будет где-то пропускать воздух. Также на потерю герметичности повлияет низкая плотность затяжки штуцера, критические повреждения диафрагмы и многое другое

Причиной выхода из строя ВРОЗ может стать заедание подшипников или ослабление крепежей. Герметичность ВРОЗ – очень важная штука, и она легко может повредиться, если трубка будет где-то пропускать воздух. Также на потерю герметичности повлияет низкая плотность затяжки штуцера, критические повреждения диафрагмы и многое другое.

Хорошо видно, что происходит с двигателем во время повреждения ВРОЗ или потери им герметичности, в таблице ниже.

Причины неисправностиСпособы устранения
Недостаточный зазор между контактами прерывателяДостаточно будет отрегулировать зазор
Загрязнение бегунка и крышки трамблёра, появление в них трещин, приводящих к большей утечке тока высокого напряжения, подгоранию гнёзд в крышкеПротереть бегунок и крышку. При наличии трещин или подгорания гнёзд надо заменить неисправный бегунок или крышку
Подгорание контактов прерывателяЗачистить контакты
Большой износ втулок валика, неравномерный износ кулачка распределителя, сильный износ оси подвижного контактаРазобрать распределитель, заменить изношенные детали, собрать и отрегулировать трамблёр
Двигатель не развивает полной мощи
Ослабление пружины рычажка прерывателяПроверить усилие прижатия контактов прерывателя и, если оно ниже необходимого, заменить пружину
Неправильно установлено зажиганиеПроверить правильность установки зажигания
Неисправен центробежный регулятор опережения зажиганияРазобрать трамблёр и устранить неисправность
Неисправен вакуумный регулятор опережения зажиганияПроверить состояние трубки вакуумного регулятора и в случае повреждения заменить трубку. При отсутствии повреждений проверить вакуумный регулятор на стенде и при необходимости заменить

Как определить угол опережения?

Каким должен быть угол зажигания, рассчитывают инженеры при проектировании силового агрегата. На УОЗ непосредственно влияет амплитуда движения кривошипно-шатунного механизма. Чем она больше, тем раньше нужно установить УОЗ, чтобы пик оптимального давления был как можно ближе к нужной точке.

Кроме того, на определение оптимального угла оказывает влияние температура охлаждающей жидкости и смеси горючего с воздухом. Чем холоднее двигатель, тем медленнее горение (быстрота химического превращения). В этом случае угол выставляют несколько раньше. Для удобства настройки, оптимальный угол поворота коленвала нанесен на ременном шкиве.

Последствия неправильного УОЗ

Некорректно выставленный угол негативно влияет на ДВС и его межремонтный ресурс. Правильно выставленный УОЗ обеспечивает выдачу силовой установкой максимального крутящего момента при наименьшем сжигании горючего. Когда воспламеняющий импульс образуется раньше, расширяющиеся газы будут противодействовать поршню, поднимающемуся в ВМТ. Это вызывает интенсивный износ цилиндропоршневой группы (ЦПГ).

При поздней настройке топливная смесь загорается, когда поршень прошёл ВМТ и начал перемещаться вниз. В этом случае высвобождающаяся энергия топлива «догоняет» ЦПГ, затем горящая смесь попадает в выпуск и не совершает полезную работу. Запоздавшее сгорание происходит в условиях увеличения объема в цилиндре мотора. Нарушается сам процесс горения топливно-воздушной смеси, которая догорает во время рабочего хода поршня, что сказывается на потере мощности, снижении экономичности и появлении маслянистых отложений.

К сведению!

Позднее зажигание сопровождается характерными хлопками, которые происходят в выпускном коллекторе или выхлопной трубе.

Инструменты и диагностика

Инструменты – важная часть любой работы. Они понадобятся для выполнения корректировки процесса выставления УОЗ. В число обязательных инструментов входят отвертки, измерительный прибор, ключи и желательно ноутбук со специально установленной программой, предназначенной для проведения диагностики силовых агрегатов инжекторного типа.

Для начала следует знать, что на инжекторном двигателе за управление автомобилем отвечает электроника. Она находится в подчинении головы – компьтерной системы. Провести тестинг качества всех составляющих инжекторной системы – первое, что нужно сделать.

Вот как это делается:

  • включается зажигание;
  • проверяется подача горючего электробензонасосом (должны идти характерные звуки активации насоса, осуществляющего закачку).

Если звуков работы топливного насоса нет, нужно проверить реле, которое отвечает за работу насоса.

Проверить уоз ноутбуком

Следует также обратить внимание на щиток приборов, на котором возможно сигнализирует индикатор. Если это так, то нужно подключить к системе БК ноутбук со специальной программой

Он поможет провести анализ ошибок и вывести их в виде списка.

Если на данном этапе неполадки не выявлены, то пора завести ДВС. На функционирующем моторе проверяется в первую очередь дроссельный узел.

Вот как это делается:

  • сначала проводится внешний осмотр датчика, который отвечает за положение заслонки;
  • затем тестируется состояние проводки;
  • если все в порядке, не будет лишним измерить вольтаж всей цепи и датчика, используя измерительный прибор;
  • полученные значения нужно сравнить со стандартными показателями, указанными в мануале по ремонту ТС.

Нормальным токовым значением можно считать показатель, находящийся в пределах 0,45-0,55V. Значение тока не должно превышать 12 V, а степень открытия дроссельной заслонки – составлять не больше 1%. Если замечены отклонения, то нужно настроить дроссельный привод так, чтобы он закрывал заслонку целиком.

Далее нужно выжать педаль газа до упора, заново измерив показатели уже так. Уровень открытости заслонки должен равняться 90%. Что касается вольтажа датчика – напряжение обязано равняться 4,5 V.

Настройка дроссельного привода считается важным этапом работы, включенной в диагностику. Она позволяет одновременно и налаживать узел, и проверить соответствие значений.

Для того чтобы отрегулировать привод нужно:

  • отключить РДПВ (датчик, отвечающий за добавочные потоки воздуха);
  • наполовину открыть дроссель;
  • осуществить настройку так, чтобы заслонка целиком закрывала отверстие.

Как можно выставить угол опережения зажигания

p, blockquote 14,0,0,0,0 —>

Настройка опережения зажигания требуется для полного сгорания топлива в камерах. Из-за того, что бензин сгорает не моментально, поджигать его нужно немного раньше достижения поршнем ВМТ. Поэтому, момент возникновения искры должен быть четко отрегулирован.

p, blockquote 15,0,0,0,0 —>

Видео — проблема раннего зажигания на ВАЗ 2106:

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Существует несколько способов выполнения этой процедуры. Многие умельцы доверяют исключительно своим ушам и предпочитают все делать на слух. Некоторые автомеханики для выставления момента зажигания используют лампочки или стробоскоп.

p, blockquote 18,0,0,0,0 —>

Регулировка зажигания на слух

Процесс происходит на холостых оборотах заведенного, прогретого двигателя (в случае необходимости можно немного подтянуть подсос для обеспечения устойчивой работы).

p, blockquote 19,0,0,0,0 —>

Гайка, фиксирующая корпус трамблера ослабляется, после чего начинается его медленное вращение в разные стороны.

В положении, где обороты двигателя будут наиболее максимальными, нужно попробовать «погазовать». Если при резком нажатии на педаль не произойдет никаких перебоев, хлопков и выстрелов, а ускорение оборотов будет стремительным, то необходимое положение найдено.

От этой точки следует провернуть корпус распределителя на 1-2° по часовой стрелке, после чего зажать его фиксатор.

Выполнение последнего пункта необходимо для того, чтобы зажигание не было слишком «ранним», что создает излишнее сопротивление вращению коленчатого вала.

p, blockquote 20,0,0,0,0 —>

Установка угла опережения по искре

Поршень первого цилиндра нужно установить в верхнее положение вращением коленвала до совпадения метки шкива с первой меткой на блоке ГРМ.

p, blockquote 22,0,0,0,0 —>

Раздатчик при этом должен быть направлен в сторону контакта провода первого цилиндра. Если же он окажется в другом направлении, требуется выполнить еще один полный оборот маховика. Можно также искать нужное положение, выкрутив свечу из первого цилиндра.

p, blockquote 23,0,0,0,0 —>

Из крышки трамблера вынимается центральный высоковольтный провод, а его контакт размещается на расстоянии 5 мм от «массы» автомобиля. Ослабив фиксатор распределителя, нужно включить зажигание.

p, blockquote 24,0,0,0,0 —>

Медленно проворачивая корпус распределителя, необходимо движениями бегунка влево/вправо найти положение, при котором возникнет искра между контактом провода и «массой».

p, blockquote 25,0,0,0,0 —>

Далее, двигая трамблер по миллиметру в направлении против часовой стрелки, следует поймать момент, при котором искра перестанет появляться, после чего зажать фиксатор.

p, blockquote 26,0,0,0,0 —>

Регулировка зажигания по лампочке

Первоначально осуществляется установка поршня первого цилиндра в положение, предшествующее ВТМ (ровняясь на среднюю метку) вышеописанным способом. Далее один провод обычной автомобильной лампочки подключается к «массе», а другой к проводу, ведущему от катушки к трамблеру.

p, blockquote 27,0,0,0,0 —>

Видео — как выставить зажигание по лампочке:

p, blockquote 28,0,0,0,0 —>

p, blockquote 29,0,0,0,0 —>

При включенном зажигании корпус распределителя вращается в разных направлениях до тех пор, пока лампочка не загорится. Остановив распределитель в этом положении нужно его зафиксировать.

p, blockquote 30,0,0,0,0 —>

Очень редко бывают случаи, когда машина замечательно работает при значительных несовпадениях меток. Это может быть вызвано неправильной предшествующей сборкой двигателя или растяжением цепи ГРМ.

p, blockquote 31,0,0,1,0 —> adsp-pro-2 —>

Если зажигание выставлено неправильно

Если зажигание раннее, то из-за того, что искра появляется рано. В тот момент, когда поршень только начал подниматься, топливно-воздушная смесь воспламенилась и этот взрыв идет против поднимающегося поршня, в следствие чего происходит пустая потеря энергии.

По признакам раннее зажигания можно определить по следующим пунктам:

  1. Во время работы ДВС появляется металлический шум, как-будто что-то ударяется в цилиндре.
  2. Обороты холостого хода плавают, наблюдается нестабильность работы.
  3. Если нажать резко на газ, мотор как бы захлебывается, не реагирует сразу на подачу большего количества топлива.

Что касается установленного позднего зажигания, то оно также негативно влияет на работоспособность мотора и ресурс его составляющих деталей.

В этом случает, смесь поджигается поздно, то есть когда поршень уже идет вниз. Топливо догорает, если успевает, при обратном движении поршня (вверх).

Признаки позднего зажигания:

  1. ДВС не может развить скорость. Плохо реагирует на нажатие педали акселератора.
  2. Расход топлива выше нормы.
  3. На поршне и стенках цилиндра образуется нагар, кокс, который потом, уже даже при правильно настроенном зажигании, создает помехи в работе.
  4. Из-за неравномерного сгорания топливно-воздушной смеси, ДВС быстро перегревается.

Прыгает угол опережения зажигания на холостых оборотах

Вопрос в следующем, обороты более-менее стабильные, зависаний нет, ДЗ чистая, свечи новые РЗЗ и ДПДЗ в порядке но в переходных режимах идут подергивания как на у большинства сенсов, решил обратить внимание на УОЗ и вот что получилось, на ХХ плавает в пределах 5-12%

Комментарии 14

Вполне стандартная картина уоз для сенса.ничего криминального.если хочешь поправить-надо коэффициентами пид регулятора хх играться.если еще и лямбда стоит то тама тоже может волнообразную раскачку давать интегральный коэффициент по смеси.это конечно при условии что с мотором все норм, т.к по одной картиночке сложно что-то сказать объективно.

Наверно это из-за подсоса. Ниже советовали выявить его с помощью шприца с бензином. Ещё лучше определять распыляя из баллончика эфир для зимнего запуска.

Вероятнее всего где-то левый подсос воздуха. Это запросто может быть прокладка впускного коллектора или вакуумный шланг. Электрика тоже может добавлять. Надо прозвонить в/в провода, свечные зазоры, свечи на пробой, зачистить и смазать все в/в контакты, включая клеммы АКБ.

Клемы смазал спец смазкой, свечи проверялись на стенде и они новые, провода только визуально (ночью не светятся

Установка зажигания на ВАЗ («классика»)

На них устанавливается один из двух типов зажигания. Первое — контактное: здесь размыкание осуществляется при проворачивании вала трамблера (механический способ). Второй тип зажигания – электронный, бесконтактный: в нем задействован датчик Холла, определяющий время образования искры.

Как работает система зажигания

При занятии поршнем положения ВМТ, он сжимает горючую смесь с максимальной силой. В это время в катушке формируется высокое напряжение. От крышки трамблера по высоковольтным проводам оно подается к свечам, где образуется искра, зажигающая смесь. Когда обороты коленвала увеличиваются, меняется угол опережения зажигания. Этой процедурой «занимается» вакуумный регулятор (закреплен на распределителе зажигания), подсоединенный посредством трубки к впускному коллектору. В итоге достигается оптимальная мощность на любых режимах работы мотора.

Признаки неисправности

  • двигатель невозможно запустить или он работает крайне неустойчиво (глохнет);
  • ухудшение динамики движения: вялый разгон;
  • повышенный расход горючего;
  • хлопки в глушителе;
  • вибрация при работе силовой установки.

Как выставить угол опережения зажигания со стробоскопом

Это довольно точный способ, не требующий демонтажа крышки клапанов и трамблера. Процедура занимает буквально несколько минут и состоит из следующих этапов:

  • на заглушенном двигателе ослабьте гайку крепления распределителя зажигания (ключ на 13), заметив его первоначальное положение;
  • очистите переднюю крышку мотора (под шкивом) от грязи так, чтобы были видны метки (одна длинная, две покороче);
  • минусовую клемму стробоскопа подсоедините к «массе» мотора, «плюс» — к катушке зажигания (клемма или гайка сбоку), отдельный зажим зафиксируйте на ВВ проводе 1-го цилиндра.
  • пустите двигатель и направьте лампу стробоскопа на шкив;
  • риска на нем должна совпадать с центральным приливом на передней крышке БЦ, если используется бензин А80, и с самой длинным крайним, если топливо – АИ92;
  • если это не так, плавно поворачивайте трамблер, пока не произойдет совпадения.

Как выставить зажигание на авто по лампочке

Если стробоскопа не оказалось, можно воспользоваться обычной автомобильной лампочкой, к которой нужно припаять пару проводов. Также подойдет и вольтметр. Этапы регулировки:

  • из 1-го цилиндра выкрутите свечу зажигания;
  • прокрутите коленвал (рукояткой или ключом) до момента начала сжатия: это можно определить, сунув в свечное отверстие отвертку и дождавшись, пока поршень ее коснется и начнет двигаться вниз;
  • одновременно смотрите на метки крышки двигателя: одна из них (это зависит от октанового числа бензина) должна совместиться с риской на шкиве;
  • снимите крышку РР: ротор должен «смотреть» в сторону 1-го цилиндра;
  • слегка открутите гайку крепление трамблера;
  • один провод от лампочки зафиксируйте на корпусе, второй – на контакте РР, который находится сбоку;
  • включите зажигание, не запуская двигатель: если угол опережения зажигания верный, лампочка гореть не будет;
  • если она горит, покрутите трамблер, добиваясь ее погасания;
  • закрепите трамблер.

Статья в тему: Плюсы и минусы сигнализации с автозапуском

Как отрегулировать зажигание на слух

Т. е. добиться правильной настройки можно и вовсе без инструментов: понадобится только ключ на 13. Способ действенный, но при условии правильной регулировки клапанов и исправности карбюратора:

  • прогрейте силовой агрегат до рабочей температуры;
  • ослабьте ключом на 13 крепление трамблера и потихоньку поворачивайте его по часовой стрелке и против нее;
  • добейтесь ровных устойчивых оборотов двигателя на холостом ходу (800-850 об/мин.);
  • зафиксируйте в найденном положении РР.

Как проверить правильность зажигания в движении

Для этого нужно разогнать автомобиль до скорости 50 км/ч на четвертой передаче и резко нажать на педаль газа. При правильной установке угла зажигания появится детонационный звон, пропадающий через пару секунд. Если он не исчез, зажигание слишком «раннее».

Если же детонации нет вообще, а разгон вялый, это говорит о позднем воспламенении смеси в цилиндрах. В таких случаях остановите авто и поверните РР на 3-5 градусов, затем еще раз разгонитесь. Повторяйте операцию, пока не добьетесь нужного результата.

Общая информация по настройке трамблера с приводом

Изначально, перед выставлением распределителя на свое штатное место, 1-й цилиндр всегда устанавливается в положение ВМТ. Чтобы это определить, свечное отверстие затыкается пальцем, таким образом ощущается сжатие выходящих потоков.

ВМТ положение подразумевает совпадение меток на шкиве коленвала и блока. На некоторых автомобилях меток бывает несколько, и надо смотреть по инструкции, какая из меток — ВМТ.


Снятие крышки распределителя

Процесс настройки начинается со снятия крышки трамблера. Затем бегунок вращается таким образом, чтобы направление обернулось на 1-й цилиндр. Привод трамблера в такой экспозиции ставится в ДВС.

Если привод шестеренчатый, то его следует развернуть на тридцать градусов (2 зуба). Посадив трамблер на место, следует повращать бегунок в разные стороны.

Случается, что привод трамблера садится на место, а направление бегунка никак не совпадает с цилиндром 1. Что делать в этом случае? Надо вытащить распределитель и снова посадить его, но уже с учетом прежнего положения.

Правильное подключение трамблера на 1-й цилиндр осуществляется так:

  • Бронепровод вытаскивается из распределителя.
  • Идет заземление на массу.
  • Коленвал вращается до ВМТ.

Далее нужно отсоединить провод от распределителя, соединить вместо него мультиметр, установив его на 20V прямого тока. Обязательно проверяется контактная группа.

Трамблер вращается по ходу движения бегунка. Движение идет до момента потухания индикатора. Что касается показаний, то они должны находиться на уровне 0,45 V. Затем главное устройство системы зажигания вращается против хода бегунка – как только загорится индикатор, надо зафиксировать данное положение. Это и есть точка зажигания. Показания мультиметра должны указывать 12 V.

Признаки сбитого УОЗ

Нарушение работы системы воспламенения, выраженное в раннем или позднем зажигании, ощутимо влияет на мощностные и экономичные показатели ДВС. Ряд признаков сбитого угла указывает, что топливная смесь загорается в неподходящий момент:

  1. Снижение мощности и приемистости, двигатель неспособен обеспечить быстрое ускорение.
  2. Увеличение расхода горючего.
  3. Затруднённый запуск мотора.
  4. Нестабильные холостые обороты.
  5. Перегрев двигателя.

Опытные автомобилисты по звуку работающего мотора могут определить, что система зажигания нуждается в корректировке. На раннее воспламенение указывает нестабильная работа двигателя, сопровождающаяся повышенной вибрацией и металлическим звонким звуком, исходящим от блока цилиндров. Позднее зажигание сопровождается снижением мощности, перегревом и образованием коксовых отложений в двигателе.

К сведению!

Признаки неправильно выставленного УОЗ могут быть вызваны и другими причинами. При появлении проблемы необходима комплексная диагностика силового агрегата.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
