Устанавливаем парктроник на Рено Логан своими руками

Особенности установки

Теперь поговорим о том, как установить тягово-сцепное устройство своими руками. Ничего особо сложного в этой процедуре нет. Логан отлично адаптирован под монтаж фаркопа. Наибольшую сложность для неопытного автовладельца будет представлять проводка и электрика.

Но имея под рукой необходимые чертежи с размерами, заводские схемы и инструкции, работа пройдет весе ло, быстро и завершится приятной усталостью.

Предположим, что у вас есть Рено Логан 2014 года выпуска, то есть новое поколение. И вы выбрали себе подходящий фаркоп со всеми комплектующими, которые идут вместе с ТСУ при покупке. Остается загнать машину на яму, собрать набор отверток и ключей, и приступить к работе.

Фото и видео материалы вам в помощь. Предлагаю рассмотреть поэтапно особенности самостоятельного монтажа тягово-сцепного устройства на Логан.

  • Прочитайте инструкцию производителя фаркопа, возьмите заводскую схему и держите ее всегда перед глазами, чтобы можно было отслеживать правильность проводимых операций;
  • Очистите багажник от всего лишнего. Бардак вам там не нужен. А для его устранения всего можно выбрать органайзер. О них я уже писать ;
  • Снимите подвесы вашего глушителя примерно от середины авто, включая крепежи у самого выхлопа. Может потребоваться смазка для демонтажа прикипевших элементов;
  • Отсоедините глушитель. Полностью снимать его не нужно. Просто оставьте на задней балке;
  • На лонжеронах внутри багажника должны быть технологические отверстия. В Рено их специально предусмотрели. Вытащите оттуда заглушки плоской отверткой;
  • В лонжероне есть отверстия, закрытые защитной пленкой. Крестовой отверткой надавите на них. Пленку порвали. С противоположной стороны делается аналогичная процедура;
  • Соберите свой купленный фаркоп согласно схеме производителя. Сборка начинается с боковых пластин. Пока не затягивайте все болты слишком сильно;
  • Выберите оптимальную позицию для сцепного шара. Он обязательно ставится так, чтобы оказался параллельно продольной оси автомобиля;
  • Теперь наступила очередь монтировать буксировочный крюк. Здесь тоже ничего сложного;
  • Далее устанавливается площадка, необходимая для розетки фаркопа;
  • Пройдитесь по всей конструкции своим орлиным взглядом. Если все ровно, тогда смело затягивайте болты;
  • Возвращайте свой глушитель на место;
  • Отключите минусовую клемму с аккумулятора, поскольку пора устанавливать электрическую составляющую;
  • Для этого убирается запаска, а под обшивкой находится отверстие для проводов. Его закрывают пластиковой заглушкой;
  • Шлейф подключите через штепсельную розетку к соединительным клеммам в багажнике. Здесь все делайте согласно схеме проводки вашей машины. Перепутав провода, вы рискуете столкнуться с коротким замыканием, и не только;
  • Зафиксировав контакты на колодке с клеммами, подключите ее к бортовой сети, следуя определенной последовательности;
  • Не забывайте про блок согласования для ТСУ для новых версий Логана, иначе бортовой компьютер будет выдавать постоянные ошибки, и вы не сможете управлять световым оборудованием прицепа.

Вообще в комплекте к каждому ТСУ идет подробная и понятная инструкция. Универсальных руководств по подключению, как таковых, не существует.

Не смотря на то, что в магазинах продаются фаркопы на любую машину, сделать фаркоп своими руками гораздо проще, быстрее и дешевле, чем дожидаться доставки, а потом посещать автомастерскую для его установки.

Само изготовление фаркопа дело не сложное, главное уметь пользоваться болгаркой и сваркой.

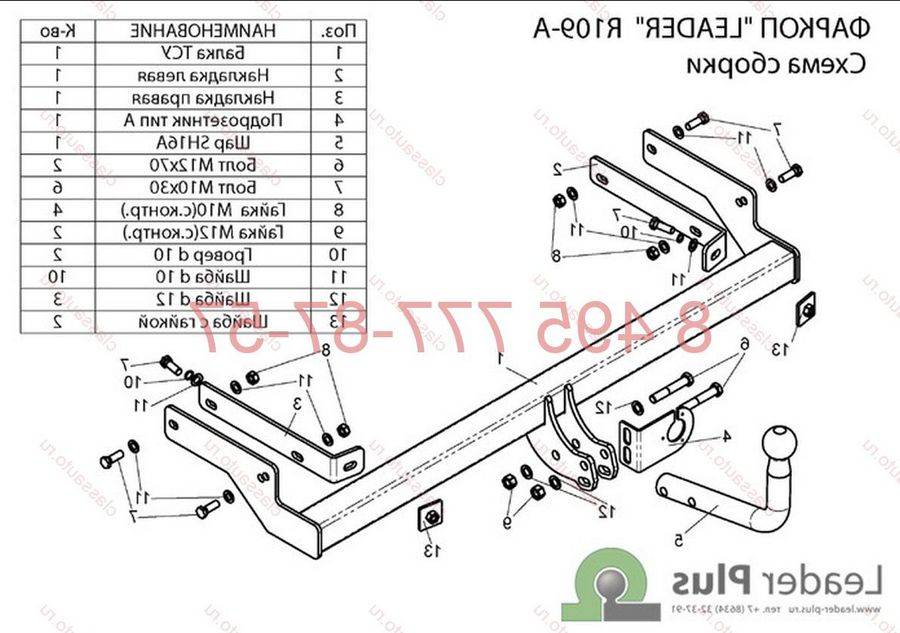

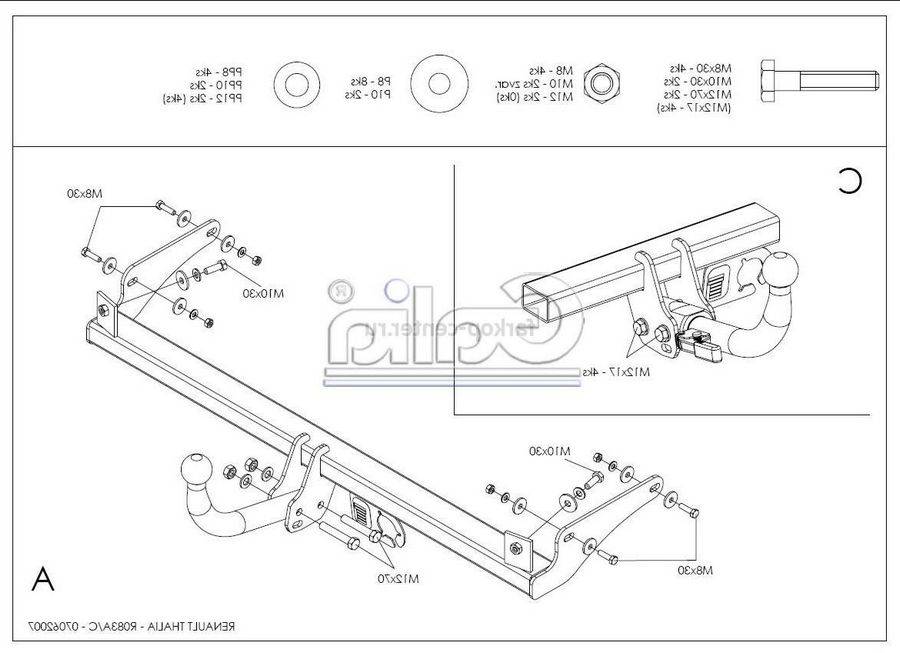

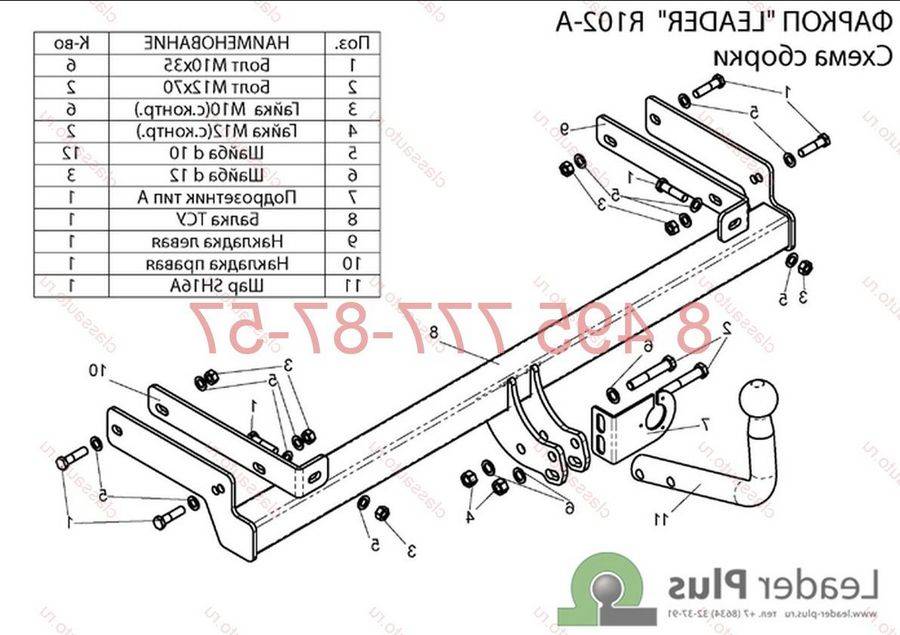

Посмотрите на сборочный чертеж самодельного фаркопа на Рено Логан, согласитесь – его не трудно сделать своими руками!

Для изготовления потребуются чертежи.

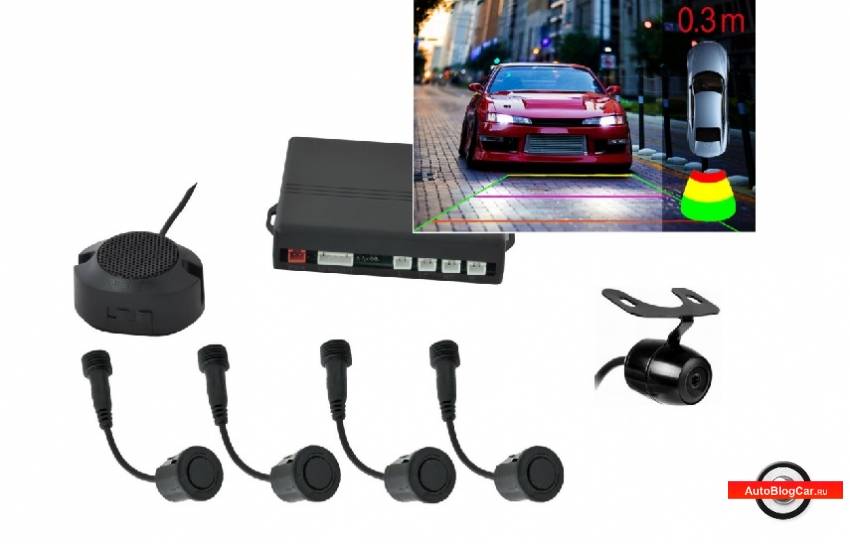

Акустический парктроник

Эти системы являются самыми популярными на рынке. Есть масса устройств, которые для работы используют ультразвук. Они могут отличаться друг от друга числом датчиков, методом подачи информации, наличием дополнительных опций.

Оптимальный вариант – это четыре датчика для монтажа спереди, а также два для установки на задний бампер. Чтобы исключить такой эффект, как «мертвые зоны», датчики при установке парктроника этого типа рекомендуется располагать по всей поверхности бамперов. Расстояние между элементами должно составлять 40-50 сантиметров.

Чем больше датчиков в комплекте, тем точнее действует парктроник. Однако такой тип систем отличается большими погрешностями в процессе работы. Общим недостатком группы этих устройств является то, что они не способны обнаружить препятствия, которые находятся не выше уровня дороги. Парктроник может давать ложные сигналы на склонах, так как их поверхность попадет в зону действия его датчиков.

Как установить парктроник на машину

Для того, чтобы выполнить установку парктроника на авто, понадобится небольшой набор инструментов и материалов:

  • Отвертки;
  • Гаечные ключи;
  • Дрель или электрический шуруповерт;
  • Рулетка, карандаш, малярный скотч;
  • Силиконовый герметик/клей.

Как установить парктроник: инструкция

  1. Наиболее важный этап мероприятия – установка датчиков в бампер. Чтобы процесс был быстрым и простым, в комплекте обаятельно должна быть специальная насадка для шуруповерта. Как правило, ее диаметр полностью совпадает с габаритами датчиков. Чтобы работа была сделана аккуратно, бампер лучше предварительно демонтировать и очистить от скопившихся на нем засорений.
  2. На бампере делают отметки маркером или карандашом в местах скруглений. Определяют крайние точки, после расстояние между ними делят на 3 части, на границы раздела ставят еще 2-е отметки (если радар имеет четыре сенсора). В результате проделанной разметки получают четыре точки для установки сенсоров. При выполнении разметки учитывайте высоту сенсора по отношению к земле. Это должно быть прописано в инструкции к устройству. Как правило, параметр составляет около полуметра. Метки можно пометить малярным скотчем.
  3. В работу вступает дрель/шуруповерт с фрезой, которая поставлялась в комплекте с устройством. Работать с электрическим инструментом стоит аккуратно, чтобы не повредить бампер.

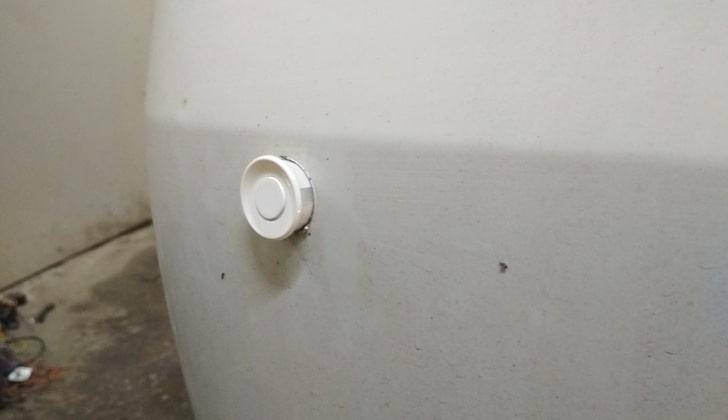

  4. В проделанные отверстия устанавливают датчики. В посадочные отверстия наносят герметик.
  5. Когда сенсоры установлены в бампер, необходимо выполнить подключение к головному блоку. Кабели собирают в единый жгут и крепят его изолентой.
  6. Бампер устанавливают на место, проводку протягивают в багажник.
  7. Провода датчиков подключают к ЭБУ, далее подсоединяют к блоку управления монитор.
  8. Последний этап – тестирование парктроника.

Для понимая того, как установить парктроник своими руками, вы можете посмотреть видео.Теперь у нас есть Telegram-канал с самыми свежими новостями. Подписывайтесь и будьте всегда в курсе!

Подключение

Подключение парктроника к бортовой сети Renault Logan осуществляется следующим образом:

  • после выведения датчиков на бампер производится подключение деталей к основному блоку, который предварительно закрепляется на корпусе авто или в багажнике (фиксировать аппарат рекомендуется с использованием двухстороннего скотча);
  • кабели подсоединяются к основному модулю с учетом буквенных обозначений;
  • провода питания надежно скрепляют с кабелем заднего хода фонаря, после чего подключают массу;
  • дисплей парктроника устанавливают на приборную панель;
  • провода экрана выводят в багажник и подключают к модулю управления.

После завершения установки проверяют работоспособность системы.

Возможные неисправности и их устранение

При эксплуатации парктроника могут возникать следующие неполадки:

  • Отсутствие сигнала. Наблюдается при неправильном подключении основного блока к питанию. В таком случае нужно проверить целостность проводов и надежность соединений. Оборванные или пробитые кабели нужно заменить.
  • Неправильное определение расстояния до препятствия. Связано с загрязнением сенсоров. В таком случае датчики нужно снять и почистить.
  • Срабатывание устройства при отсутствии помех. Возникает при неправильной настройке чувствительности датчиков. В таком случае нужно перенастроить блок управления или почистить сенсоры.
  • Невозможность обнаружения помех. Связана с низкой чувствительностью или загрязнением датчиков. Эти детали нужно снять и почистить. Иногда требуется установка дополнительных сенсоров.

Если произвести ремонт парктроника самостоятельно не удается, нужно обратиться к специалисту.

Подключение электрики

Некоторые автовладельцы предпочитают использовать розетку только в момент непосредственной транспортировки прицепа. Это связано с тем, что при езде по пересеченной местности или при «неудачной» парковке в первую очередь страдает именно этот элемент. Розетку можно подключить к б/с автомобиля и убрать в багажник.

Полезно! Перед подключением розетки фаркопа отключите АКБ автомобиля. Для этого достаточно лишь снять минусовую клемму.

Чтобы подключиться к автомобильной сети нужно только провести розетку от самого ТСУ к одной из задних фар. Электрика подключается согласно следующей схеме.

Это стандартные разъемы на 7 контактов для легковых прицепов, но существуют также и модели на 13 пинов, которые чаще всего используются при перевозке трейлеров. Если распиновка отличается, лучше не мудрить и купить переходник.

Какой выбрать

При выборе типа парктроника для Рено 2 нужно учитывать следующие критерии:

  • Дальность обнаружения объектов. Этот показатель зависит от места установки и типа устройства. Большинство радаров распознает препятствия, расположенные в пределах 2 м. Однако, согласно отзывам автолюбителей, подойдет и парктроник, обеспечивающий обзор в радиусе 90 см. Чувствительность устройства может настраиваться в соответствии с предпочтениями пользователя.
  • Вид индикации. Здесь все зависит от потребностей владельца. Неплохим вариантом считается ультразвуковая индикация. Однако при установке устройств требуется просверливание отверстий в бампере. Электромагнитные варианты хороши, но при использовании нескольких подобных парктроников могут возникать помехи и сбои в работе. Устройства, оснащенные камерой заднего вида, обеспечивают непрерывный визуальный контроль. Для нормальной работы парктроника достаточно 2 видео-датчиков.
  • Количество сенсоров. От этого показателя зависит стоимость парковочной системы. Оптимальным вариантом является наличие 8 датчиков, половина которых располагается в передней части автомобиля. Это обеспечивает максимальный обзор пространства, окружающего машину.

Тестирование системы

Если всё установлено правильно, то при включении устройство подаст сигнал, если в зоне его действия находиться преграда, так что можно легко догадаться, всё ли смонтировано верно. Парктроник реагирует на препятствия, располагаемые на расстоянии в 25–50 см от бампера.

Самостоятельно установленный парктроник

Для того чтобы парковочное устройство выдавало чёткую информацию, сдавать задом надо лучше плавно и не спеша. Устройство не способно молниеносно реагировать на изменение внешних факторов.

Следует отметить, что парктроник – это панацея от большинства проблем, связанных с парковкой задом, но не больше. Это устройство может лишь оказывать помощь, немного упрощая участь водителей, однако не стоит доверять ему на все 100%. И для такой электронной системы характерны погрешности.

Основные виды парктроников

На сегодняшний день на рынке представлено большое количество разнообразных парковочных устройств, которые по функционалу и способностям отличаются не столь существенно, представлены как беспроводные, так и проводные модели. Отдавать предпочтения лучше всего последним, так как сигнал от такого устройства будет поступать более надёжный, а установка будет существенно проще.

Беспроводной парктроник проще установить, но из-за помех, он может работать не верно, и можно встрять на ремонт своего бампера и чужой кузовщины!

Самостоятельная установка парктроника – дело достаточно трудоёмкое, однако точное следование нашей инструкции и терпение значительно облегчит такой процесс. В этой статье мы рассмотрим установку стандартного вида проводного парктроника – состоящего из 4-х элементов сенсорных датчиков, блока управления и информационного дисплея.

Это интересно: Как установить магнитолу в рено логан: изучаем во всех подробностях

Как правильно установить парктроники своими руками? Особенности, пошаговая инструкция и верные советы

Верные советы начинающим водителям, которые помогут быстро и правильно научиться водить автомобиль

Как сделать экспедиционный багажник на Ниву 2121 (ВАЗ 2121)? Пошаговая инструкция и верные советы

Как определить качество бензина? Последствия для двигателя, верные способы и советы по проверке топлива

Раскоксовка двигателя: для чего нужно проводить? Особенности, самый эффективный метод и верные советы

Renault Kaptur: инструкция по установке уплотнительной резинки под капот для защиты моторного отсека от грязи

Kia Sportage/Hyundai Tucson: улучшение (фиксация) резиновых ковриков салона подручными средствами

Renault Kaptur: штатные парктроники. Особенности, принцип работы и ложные срабатывания

44 posts in this topic

Ремонт доработка цепи фары заднего хода Renault Logan путем установки. Не работает магнитола и прикуриватель Рено Логан, Сандеро, Дастер.

Заглохла машина Renault Logan, поиск неисправности..

Реле на фары, стартер и обогрев заднего стекла стоят, как на всех других автомобилях. Контрольные кузовные размеры Схемы электрооборудования.. Home Renault Megane А — Плавкий предохранитель фонаря заднего хода На схеме электрооборудования Волга ГАЗ можно найти интересующие вас. Выключатель света заднего хода; S30 — Выключатель сигналов торможения;.

Блок управления приборами двери в задней правой двери.

Фаркоп на Рено Логан своими руками: чертежи с размерами, фото

Сейчас все с готовым евроразьемом,схем в инете валом. Это и есть штекер для подключения проводки от прицепа — в оригинальном.

Есть в жизни цветная схема электро проводки Кашкая??. Этот же разъём на Рено Логан, и он тоже пежо-ситроен Согласно схемы — задний ход на вариаторе работает как на картинке.

Фонарь заднего хода 4 ответов ; Пляски с бубном у стеклоподъемников. У меня что при движении впере что назад постоянно горят огни заднего хода! Представляем вашему вниманию электрические схемы на. Схема соединений заднего жгута проводов кузова.. Новый Рено Сандеро для российского рынка получит 1. Проверка и замена датчика-выключателя огней заднего хода. Производство автомобиля Renault Logan начато в апреле г. Трансмиссия выполнена по переднеприводной схеме, приводы.

Именно благодаря им при замыкании не выгорает вся проводка.

Давайте рассмотрим схему предохранителей на ВАЗ , , F19, 10, Лампа заднего хода, контроль исправности стоп сигнала. Схемы электрооборудования с фотографиями для Рено. Выключатель света заднего хода механическая коробка передач Renault Logan с года выпуска. Выберите свободный ход педали.

Рукастым, изготовление фаркопа своими руками.

Расположение предохранителя в реле показано на схеме слева. Служит он для защиты цепи Рисунок схемы комутации света заднего хода Рено-Логан. Электрическая схема подключения взято отсюда http: Проводка генератора исключая обмотку возбуждения, которая активируется после. Снятие и установка подушки безопасности водителя — Рено логан. Если в передние отверстия которые ближе к салону , болт входит свободно, то в отверстия ближе к бамперу болты приходится вкручивать по резьбе.

Юзаем два гаечных ключа накидным будет удобней. Возможно, это зависит от бампера у меня не родной, а тайваньский, от фазы, хотя машина 4-й фазы.

В результате бампер будет чуть-чуть топорщиться прямо под буксировочной заглушкой: После установки кронштейнов прикручиваем к ним поперечную балку четыре болта М12 под ключ на И ещё надо вкрутить «продольные» болты, обозначенные на следующем фото: Этот «продольный» болт тоже пролезает с трудом из-за несоосности отверстий. Также без снятия бампера крайне неудобно накидывать шайбу и гайку на этот болт с задней стороны тут пригодятся навыки слесаря-гинеколога. Теперь прикручиваем крюк с шаром двумя длинными болтами, добавив две металлический вставки из комплекта фаркопа.

Кстати, ещё будут нужны втулки.

Их размеры приведёны в главе 4. Самая важная деталь фаркопа Диаметр шара, показанный здесь, является стандартным — 50 мм. Технологию изготовления мы не рассматриваем. О его установке читайте дальше.

Самоделка для авто из первого поколения Тем, кто не умеет пользоваться сваркой, об изготовлении чего-то подобного проще забыть. Толщина стального листа должна быть не менее 3 мм. Толщина стенок балки — 2,5 мм. Точнее, меняется форма кронштейна.

А ещё, сам кронштейн был удлинён. Техника монтажа фаркопа к кузову Нужно изготовить четыре втулки, таких, как на чертеже. Фаркоп из любого проекта собирают на болтах и гайках М Ну а крепят его винтами М10x

Порядок работ

Для осуществления монтажа парктроников на заднем бампере автомобиля Рено потребуются такие инструменты и материалы, как дрель с фрезой необходимого диаметра, отвертка, пассатижи, изоляционная клейкая лента, монтажная лента. При этом в зависимости от производителя аксессуара монтажная лента и фреза могут идти в комплекте с основным устройством.

На первом этапе работ необходимо деинсталлировать правый задний фонарь Renault Sandero, для чего снимается декоративная обшивка и отключается кассета подачи электрического питания на блок фары. Затем откручивается длинный винт, который фиксирует задний фонарь. Выкрутить его можно без какого-либо ключа благодаря своеобразной конструкции.

Для удобства проведения работ допускается снятие заднего бампера Renault Sandero, хотя, многие автовладельцы, имеющие опыт установки парктроников своими руками, утверждают, что можно обойтись и без этого. На следующем этапе необходимо просверлить четыре отверстия в бампере. Этим работам следует уделить максимум внимания, поскольку речь идет о нарушении целостности пластиковой детали и в случае допущения ошибки исправить неудачный результат будет невозможно. Необходимо тщательно отмерить все расстояния по вертикали и горизонтали для будущего размещения каждого из датчиков.

Места сверления можно помечать маркером с четким указанием центра отверстия. Аксессуары разных торговых марок имеют индивидуальные особенности установки, поэтому перед монтажом необходимо тщательно ознакомиться с инструкцией.

Анализируя общие рекомендации стоит отметить, что расстояние от земли до датчика не должно превышать 50-60 см.

Далее, в готовые отверстия монтируются датчики и фиксируются при помощи монтажной ленты, идущей в комплекте.

После этого необходимо протянуть провода каждого из датчиков под бампером к заднему правому блоку фонарей Renault Sandero. В случае если бампер не снимался, то удобно будет воспользоваться плотной металлической проволокой, за один конец которой зафиксировав провод датчика. Такая проволока протягивается через место крепления заднего фонаря к внутренней стороне бампера, а затем к ней крепится при помощи изоляции провод датчика и подтягивается к уровню фары.

На следующем этапе необходимо закрепить блок управления парктрониками. Обычно для этого выбирают место под обшивкой в районе той же правой задней фары автомобиля Renault. Блок фиксируется на внутренней поверхности заднего крыла при помощи двустороннего скотча, подключаются клеммы каждого из датчиков в разъемы (обычно они отмечены буквами), а излишки проводов от датчиков сматываются в небольшие бухты.

На завершающем этапе необходимо расположить монитор датчиков парковки. Он фиксируется также при помощи двусторонней клейкой ленты

При выборе места установки следует обращать внимание на недопустимость загораживанию монитором других индикаторов или приборов. Зачастую монитор устанавливается либо на верхней части приборной панели, либо на корпусе зеркала заднего вида

Для этого необходимо осуществить прокладку электрического кабеля через весь салон автомобиля. легче всего это сделать под обшивкой потолка, для чего нужно снять резиновые уплотнители и накладки передних стоек. После этого необходимо подключить блок управления датчиками парковки к электрической цепи автомобиля, присоединив провода к основной кассете блока задних фар. Руководство по монтажу различных типов и моделей парктроников содержит полную информацию о порядке подключения главного блока управления к цепи автомобиля Renault.

Монтаж датчиков на переднем бампере автомобиля

Посмотрим, как правильно установить парктроник своими руками. В большинстве случаев управляющий блок монтируют в багажник. Работы по установке лучше всего начать с задней части автомобиля.

Бампер рекомендуется демонтировать. Далее поверхность его тщательно очищают и моют. На новых машинах производитель уже сделал на поверхности бампера заводскую разметку для установки парковочных датчиков. Но на более старых такого нет – в этом случае разметку выполняют своими руками.

Недопустимо, чтобы сенсор закрывали номерные знаки или молдинги. Если все хорошо, далее с помощью дрели и тонкого сверла в бампере делают отверстия. При помощи комплектной фрезы отверстие расширяют. Затем в получившуюся дыру устанавливают датчики. Всю проводку надежно закрепляют хомутами, которые затем закрепляются на бампере. Датчики нужно устанавливать так, чтобы они находились под углом 90 градусов к поверхности земли.

Читать далее: Тонировка пленкой Люмар Виды пленок их особенности

Необходимо учитывать, что сенсоры нужно устанавливать на высоте не меньше 50 сантиметров от земли. Места монтажа размечают так, чтобы между ними было равное расстояние. Следят и за расстоянием от краев бампера. Оно также должно быть одинаковым.

Основные виды парктроников

На сегодняшний день на рынке представлено большое количество разнообразных парковочных устройств, которые по функционалу и способностям отличаются не столь существенно, представлены как беспроводные, так и проводные модели. Отдавать предпочтения лучше всего последним, так как сигнал от такого устройства будет поступать более надёжный, а установка будет существенно проще.

Беспроводной парктроник проще установить, но из-за помех, он может работать не верно, и можно встрять на ремонт своего бампера и чужой кузовщины!

Самостоятельная установка парктроника – дело достаточно трудоёмкое, однако точное следование нашей инструкции и терпение значительно облегчит такой процесс. В этой статье мы рассмотрим установку стандартного вида проводного парктроника – состоящего из 4-х элементов сенсорных датчиков, блока управления и информационного дисплея.

Начинаем монтаж

Рассмотрим установку парктроника на примере проводных систем, так как беспроводную конструкцию монтировать относительно просто. Данная операция начинается с выполнения нескольких последовательных операций:

  1. В первую очередь нужно убрать все лишнее из багажника, чтобы оно не мешало проводить все возможные операции. Также с правой стороны приподнимается обшивка, которая фиксируется пластиковыми крепежами. На данном этапе нужно последовательно отключить проводку, которая идет к правому фонарю, и разобрать его.
  2. Перед непосредственной установкой парктроника, следует дополнительно его проверить, подключив соответствующим образом.

Установка парктроника

Поиск информации в Интернете показал, что принцип действия у всех моделей одинаковый, и практически все – китайского производства. Они различаются лишь по количеству датчиков – от 2 до 8, дальности действия датчиков и известности марки. Остальные «вкусности» зависят только от вашего кошелька. Решил брать дешёвый и часто встречающихся – Legendford с 4 датчиками за 1000 рублей. Помогал друг — «Кулибин» по имени Сергей. Вся установка заняла около 3 часов.

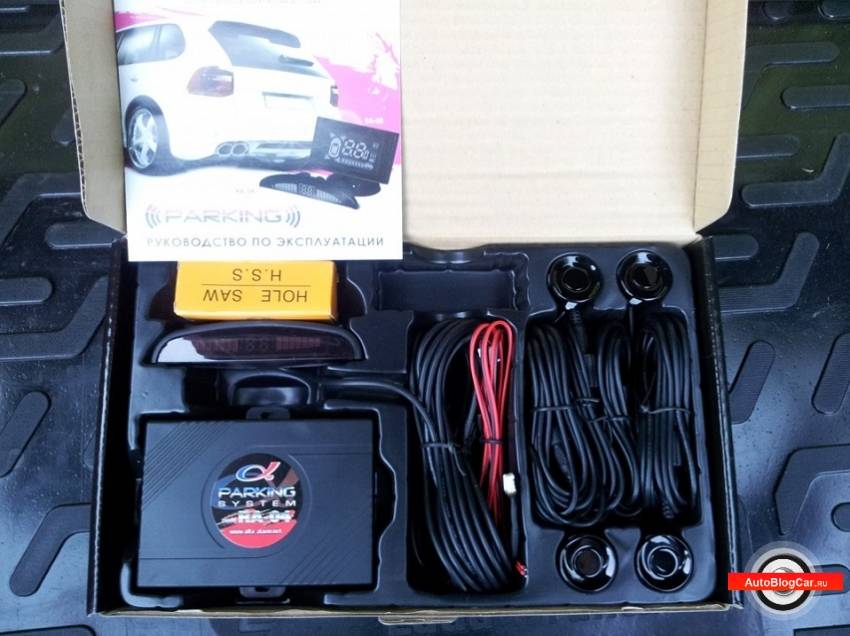

Нам понадобятся: сам блок, 4 датчика, фреза, двухсторонний скотч, дисплей, – есть в комплекте; также: отвёртки, изолента, шуруповёрт, проволочка, пробник (лампочку с проводами), резинка или стяжка.

1. Устанавливаем дисплей на зеркале в салоне (рис. 1).

2. Прокладываем проводку по кромке дверей, сначала над правой передней дверью (рис. 2), потом – над задней. Далее – по задней кромке дверного проема вниз до сиденья. У стыка сиденья и спинки, проводим провода в угол сиденья, предварительно перемотав контакт изолентой, чтобы не повредить. Вывели провода в правом нижнем углу багажника (рис. 3).

3. Теперь «раздеваем» багажник: сняли балонник, его крепеж и все клипсы обшивки справа. Вот что получилось (рис. 4).

4. Дальше мы сняли правую заднюю фару (держится на двух гайках-«барашках»), и отсоединили клеммную колодку — потом будет легче прокладывать провода от датчиков. Под фарой есть отверстие в кузове, которое позволит не снимать бампер (рис. 5).

5. Подключаем «плюс» питания от блока парктроника (красный) к найденному проводу*, а «минус» (черный) — на «массу» (рис. 6).

6. Отмечаем по замку багажника центр бампера (рис. 7), от центра на бампере отмечаем точки по 20см вправо и влево. От полученных точек отмечаем еще по 40см в стороны.

7. Сверлим бампер (рис. 8). После этой процедуры мы получили 4 ровные дырочки

8. Наконец, вставили датчики**, от левого до правого угла (рис. 9).

9. Теперь поочерёдно привязываем провода от датчиков к проволочке и тащим снизу под бампером к месту крепления правой фары через отверстие.

10. После этого все провода возле фары связываем какой-нибудь резинкой или стяжкой и подключаем к блоку парктроника, который заранее закрепили двойным скотчем на крыле.

11. Датчики установлены и подключены, но не спешите всё собирать! «методом профессора Тыка» и переключением проводов на блоке парктроника проверьте соответствие сторон (право и лево).

*Нам нужен «плюс» с фонаря заднего хода. Обычно это кремовый провод (рис. 11). Если нет такого, поворачиваем ключ зажигания во второе положение и включаем заднюю передачу, берём пробник (лампочку с проводами) и ищем: один провод на железо, другой — в колодку поочередно ко всем проводам. Если лампочка горит — это наш провод.

**Обычно они просто вставляются в отверстия и держатся там на уплотнителе. Чуть не забыл — датчики вставляем маркировкой «up» вверх и по схеме: “При подключении кабелей датчиков блока управления нужно, чтобы маркировка на проводах датчиков M1, L, M, R соответствовала маркировке на плате управления (слева направо). Еслди смотреть на автомобиль сзади, то датчики должны быть установлены слева направо”

голоса

Рейтинг статьи

Метки: парктроник, 2115

Комментарии 14

А что тут сверхъестественного ? Что то я не догнал ? стоит у меня парктроник, также пищит показывает.

конечно красавчик! молодец! мне нравится) где брал и честно, сколько?

БК 2600 + парктроник 2100. брал в интернет магазине www.ulmart.ru/ Так дешевле и за 1 день привозят))

спасибо, этот магазин прям под боком у меня находится)

это маршрутный компьютер с подключением парктроника?Или отдельное устройство?

да, и совместимый парктоник к нему, покупается отдельно.

может на видео так показалось, но ощющения сложились что он затормаживает с растоянием! тобиш задержка в показании растояния.

Не, это я накосячил чуток с рассинхроном видео сделал. Он не запаздывает, всё чётко работает.

да понятно что это круто ) но за такую приблуду 2к отдавать жалко

Ну есть конечно китайские дешевле))

эти парктроники стоят чуть дешевле чем сам БК)) тыщи 2 а то и больше) ИМХО машинка не такая уж и большая для установки сего девайса) ну а так иногда бывает полезным)

хороший понт дороже денег

эти парктроники стоят чуть дешевле чем сам БК)) тыщи 2 а то и больше) ИМХО машинка не такая уж и большая для установки сего девайса) ну а так иногда бывает полезным)

Согласен что не обязательная, уже и так привык к габаритам. Но честно сказать даёт уверенности в замкнутых местах, а также помогает в темноте когда плохо видно =)

источник

Устройство датчика

Для понимания принципов работы радара для парковки на Рено Дастер, следует более детально изучить структуру парктроника. Штатный парктроник представлен в виде двух больших функциональных систем.

Первая — это непосредственно датчики. Места расположения их выбраны в наиболее опасных зонах для машины, где обзор у водителя минимальный. В большинстве случаев это бампер на кормовой части авто, но также часто можно встретить их размещение на переднем бампере Рено Дастер. Основная цель — установление информации о преграде и дальнейшая передача ее на бортовой компьютер для обработки.

Узнайте последние новости о Рено Дастер 2018

Вторая система — вырабатывает управляющие воздействия. Она передает полученный сигнал от датчиков на компьютер. Однако, существуют комплектации, где он не установлен, поэтому сигнал о препятствие для водителя подается в виде зуммера.

Что подойдет автомобилю

Выбирая фаркоп, который вы хотите купить и поставить на автомобиль, нужно отталкиваться от преследуемых целей. То есть, какие виды груза, и какой массы собираетесь перевозить с помощью машины и устанавливаемого через ТСУ прицепа.

Все доступные фаркопы можно разделить на несколько типов.

  • Тип А. Такие фаркопы используются при перевозках груза в автоприцепе весом до 1,5 тонны. Наиболее простые конструкции, цена которых минимальная;
  • Тип В. Параметры грузоподъемности аналогичные. При этом комплектация дополнительно предусматривает наличие полуавтомата на гайке;
  • Тип С. Это уже полуавтоматическая конструкция с эксцентриком, у которой грузоподъемность достигает 1,8 тонны;
  • Тип G и F. Характеризуются разным количеством крепежных отверстий для соединения с кузовом, имеют железно-кованую конструкцию и обладают грузоподъемностью в 2 тонны.

С завода автомобиль может быть оснащен стандартным ТСУ, которое обладает достойными характеристиками и преимуществами заводской сборки и подгонки. Но если вас смутило изначально то, сколько стоит комплектация с ТСУ и вы не взяли его, тогда со временем придется уже самостоятельно выбирать тягово-сцепное устройство.

Если рассматривать производителей, то для Логан можно взять отличные устройства следующих фирм:

  • Лидер-Плюс;
  • VFM Bosal;
  • Thule (Brink);
  • Imola;
  • Leader;
  • Трейлер.

Давать конкретные советы о том или ином производителе не буду. Все они достаточно качественные, у них отлично выполнена проводка, надежные розетки и прочие составляющие.

Лучше ориентироваться по типу конструкции ТСУ.

  • Съемные. Наиболее простые в установке и эксплуатации. Цена составляет примерно 4-7 тысяч рублей. Это зависит в большей степени от производителя;
  • С электроприводом. Их конструкция обычно усиленная, предназначены для установки на крупные машины. Хотя и на Логан подойдет. Зато сможете перевозить более 2 тонн. Обойдется покупка минимум в 10 тысяч рублей;
  • Фланцевые. У него 4 и больше крепежных отверстий. При монтаже потребуется специальная посадочная площадка и набор инструментов. На легковых машинах устанавливаются редко.

Любой подходящий вам вариант вы сможете приобрести в магазинах или через Интернет в СПб, Москве, любых других городах страны и даже у зарубежных продавцов. Хотя так заморачиваться и заказывать товар из заграницы не вижу смысла. Находите нужный артикул ТСУ и оформляете заказ.

Чего делать не советую, так это покупать ТСУ на вторичном рынке, то есть б/у. Та же Интернет-площадка Авито предлагает ряд куда более интересных и рациональных решений среди новых фаркопов.

Советы по установке датчиков парктроника своими руками

Датчики необходимо разместить на поверхности бампера так, чтобы максимально сократить число слепых зон. Выбор мест расположения датчиков будет зависеть только от их количества.
Зачастую датчики парктроника ВАЗ (и других авто) окрашиваются в белый, черный либо серебристый цвета. Это является причиной некоторого эстетического неудобства, поскольку довольно проблематично подобрать датчик в соответствии с цветом бамперов. Однако можно их покрасить и своими руками.

Для этого следует полностью зачистить поверхность датчика и обезжирить ее перед покраской. Далее необходимо нанести первый слой краски из баллончика и дать ему высохнуть около 10 минут, после чего нанести второй слой и дождаться окончательного высыхания краски. В концовке наносим на окрашенную поверхность датчика лак. Когда покрытие полностью высохнет можно приступать к монтажу датчика.
Для обеспечения корректной работы датчиков необходимо в процессе их покраски нанести на поверхность минимальное количество краски и лака, причем постараться это сделать без потеков

Также стоит обратить внимание на то, чтобы зазор между рабочей частью датчика и его корпусом оставался неокрашенным.
Выполняя покраску DJ-датчиков, следует снять с них фронтальную часть корпуса, а с BJ-датчиков – кольцо из силикона.

  • Предыдущая записьСгорают ли штрафы ГИБДД и через сколько, если их не оплачивать?
  • Следующая записьМожно ли вернуть налог с автокредита

Как установить

Монтаж парктроника на Рено в большинстве случаев проводится без снятия бампера. Процесс установки включает следующие этапы:

  • Разметка бампера. В первую очередь размечают места под внедрение сенсорных датчиков. Точки располагают на расстоянии 0,5-0,6 м от земли. Для удобства на бампер нужно наклеить малярный скотч, после чего можно поставить отметки с помощью маркера.
  • Высверливание отверстий. Фрезой проделывают симметричные прорези. Получается 4 отверстия, находящихся на расстоянии 0,5 м друг от друга. Края прорезей зачищают напильником. В полученные отверстия устанавливают регулировочные кольца, обеспечивающие правильное положение датчиков.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
