Установка парктроника своими руками

2 Монтаж парковочного радара – с чего начнем?

Установка любых видов парктроников выполняется по одной схеме. Она состоит из трех этапов:

Размещение УЗ-датчиков.
Монтаж экрана, если таковой имеется.
Непосредственно подключение устройства.

Установка парктроника

Максимально подробно узнать о том, как установить парктроник своими руками, можно из инструкции, прилагаемой к конкретной модели радара. Для монтажа интересующих нас приспособлений следует приобрести растворитель 646, изоляционную и малярную ленты, шуруповерт (вместо него можно использовать электрическую дрель), набор рожковых и торцевых ключей, обыкновенный строительный гвоздь небольшой толщины либо шило, маркер и рулетку, фрезу или сверло. После приобретения парктроника и всех указанных выше инструментов можно приступать к монтажу датчиков. Этот процесс очень ответственный. От того, насколько правильно вы установите датчики, напрямую зависит качество работы парковочного радара и длительность его безаварийной эксплуатации.

Вам нужно внимательно изучить инструкцию и узнать из нее оптимальные параметры монтажа УЗ-измерителей. Ориентируясь на рекомендации производителя, осуществляете разметку (при помощи маркера и рулетки) на бампере своего транспортного средства, определяя точки размещения датчиков. Обязательно осмотрите бампер с внутренней стороны. Нередко там присутствуют элементы, которые могут помешать установке датчиков. Если таковые имеются, намечаемые точки следует сдвинуть. После разметки загоняете авто на яму либо поднимаете его на эстакаду и демонтируете бампер. Заранее подготовьте ровную поверхность, на которую вы уложите снятую конструкцию.

Следующий шаг – прокалывание бампера (гвоздем, шилом) в отмеченных точках. Эту операцию нужно выполнять крайне аккуратно. Заметим, что обойтись без нее нельзя. Проколы позволят правильно отцентрировать фрезер либо сверло и указать места расположения отверстий на внутренней стороне бампера. Теперь нужно высверлить “дыры” в бампере

Здесь очень важно, чтобы сверло входило в него перпендикулярно, без малейших отклонений. Все УЗ-измерители обязаны устанавливаться строго по горизонтали

Если монтаж будет выполнен со смещением, эффективность функционирования радара будет минимальной.

После сверления можно устанавливать УЗ-датчики. На них имеется маркировка (английские буквы). Монтаж ультразвуковых приспособлений осуществляется в алфавитном порядке. Другими словами, начинать установку всегда следует с датчика с литерой А. Затем ставить измеритель с маркировкой В и так далее. Первый датчик монтируется на крайней левой точке, последний – на крайней правой. Установив все УЗ-измерители, закрепите в общий жгут все провода, которые идут от датчиков. Зафиксировать проводку можно хомутами-стяжками либо изоляционной лентой. Теперь ставьте бампер назад и заводите через технологическое отверстие жгут проводов в багажник.

Определение причины поломки парковочного радара и его ремонт

Неисправности парктроника зачастую связаны с выходом из строя одного из его элементов. Акустическая парковочная система состоит из нескольких важных составляющих.

Блок управления — это основная её часть, которая отвечает за работу всей системы.

Достаточно нечасто из строя выходит именно этот элемент. Как проверить работоспособность электронного блока управления? Необходимо сначала его отсоединить. Потом к выводам следует приложить клеммы омметра. Если омметр ничего не показывает, то причина неисправности кроется как раз в электронном блоке управления. Если вы не электрик и не имеете достаточного опыта работы с такими механизмами ремонт парктроника своими руками лучше не делать. Здесь стоит обратиться к специалистам.

Неправильная настройка блока управления также может быть одной из причин почему не работает парковочный радар. Если блок управления настроен на большую чувствительность, парковочный радар будет реагировать даже на несуществующие препятствия. Или же обратная ситуация, он не замечает существующие препятствия. Это может свидетельствовать о слишком низкой чувствительности. И в том, и в другом случае необходимо перенастроить парковочный радар.

Устройства индикации: монитор (на него передаются данные относительно наличия препятствий и расстояния к ним) и система звукового оповещения (она издаёт предупреждающие сигналы). Эти элементы выходят из строя реже всего, так как работают они в наиболее щадящих условиях, внутри автомобиля.
Датчики или металлизированные пластины — передаточные устройства, которые определяют наличие препятствий рядом. В автомобиле их может быть от 2, 4, 6 или даже 8. Наиболее часто ставятся 4 или 6. Если 4, то все они устанавливаются на задний бампер. В случае если установлено 6, то 4 из них на заднем, а 2 на переднем бампере. Последний вариант позволяет контролировать не только пространство позади автомобиля, но и спереди. Принцип работы передаточного устройства очень простой. Он подаёт ультразвуковые сигналы, которые при попадании на препятствие возвращаться обратно. Система считывает время движения туда-обратно сигнала, таким образом рассчитывая расстояние до помехи.

Монитор парктроника реже выходит из строя, чем остальные элементы, так как находится внутри машины

Датчики наиболее часто выходят из строя, ведь именно они больше всего подвержены воздействию внешней среды. Устанавливаются они на бампер машины, и соответственно на них может попадать грязь, снег или вода.

Как определить, что не работает датчик парктроника? Достаточно просто. Следует завести машину и прикоснуться пальцем к датчику. Исправный всегда слегка вибрирует, а если к нему прикоснутся, то должен издавать треск. Если же такого не было обнаружено, то причина именно в нём.

Но прежде чем ехать в автомастерскую, можно попытаться осуществить ремонт датчика парктроника своими руками. Первое что надо сделать — это очистить, просушить его. Если после этих манипуляций система не заработала, то возможно причина поломки кроется в мембране. Для того чтобы выявить неисправность мембраны, следует вскрыть датчик. Если она неисправна — её необходимо заменить. Однако собственноручно менять мембрану не рекомендуется, лучше доверить это автомеханику.

Но иногда случается другая ситуация, в датчик попал камешек, который вывел его из строя. В таких случаях ремонт датчика парктроника уже невозможен, его нужно только менять.

Если на машине стоят металлизированные пластины, то о полном выходе из строя и необходимости их замены будет свидетельствовать наличие любых внешних повреждений.

Как заменить датчик или пластину? Достаточно просто. Следует купить в магазине запчастей подходящее по размеру, техническим параметрам устройство и вмонтировать на место сломанных. Если датчик отличается по цвету от того что был, то исправить это достаточно просто, его следует перекрасить.

Иногда датчики начинают срабатывать без причины, сигнализируя о наличии несуществующих препятствий — причина неисправности может быть связана с загрязнением, залипанием датчиков или металлизированных пластин. Если у вас стоят датчики, то следует их очистить от грязи и снега, если есть влага, то убрать её. В том случае, если установлены пластины, то их лучше снять, ведь вода и грязь может скапливаться не только на поверхности, а и под ними. После этого бампер необходимо помыть и высушить. Только потом можно ставить сухие и чистые пластины обратно.

Если не работает парктроник после мойки или в сильный мороз, то проблема может заключаться и в проводке, точнее, в соединениях, на которые попадает влага. Здесь тоже поможет обычная просушка датчиков и соединений проводки.

Принцип работы и виды парктроников

Принцип работы парктроника заключается в обработке электронным блоком полученных от беспроводных приемо-передающих датчиков, установленных на бампере автомобиля сигналов, и представлении их на дисплее в удобном для водителя виде.

В самых простых парктрониках информация представляет собой прерывистый звуковой сигнал, частота прерывания которого увеличивается по мере приближения автомобиля к препятствию.

В наиболее распространенных парктрониках информирование звуковым сигналом дополнено монитором или дисплеем, на котором в графическом или в графическом и цифровом виде выводится расстояние до препятствия в метрах. Структурную электромонтажную схему такого радара вы видите на фотографии. В дорогих моделях парктроников дополнительно имеется видеокамера, объектив которой постоянно приходится протирать от грязи, что на практике сводит на нет все ее преимущество.

Датчики измерения расстояния в парктрониках применяются двух типов – ленточные и ультразвуковые. Ленточные датчики представляют собой металлическую ленту, закрепленную с внутренней стороны бампера, детектируют препятствие только на расстоянии менее 30 см и плохо работают в условиях влажной среды, поэтому практически не применяются.

Существуют виды беспроводных парковочных радаров, в которых сигнал от электронного блока на монитор передается с помощью радиосигнала. Цена такого парктроника на порядок выше, а кажущаяся простота монтажа обманчива, так как все равно к устройствам необходимо подводить с помощью проводов питающее напряжение, что практически сводит на нет рекламируемое преимущество. В дополнение такая система подвержена радиопомехам, что снижает стабильность работы пароковочного радара в целом. От покупки такого парктроника я сразу отказался.

Устройство и принцип работы ультразвукового датчика парктроника

Ультразвуковые датчики парктроника неприхотливые и способны уверенно обнаружить любое препятствие, находящееся на удалении от автомобиля ближе 2 метров. Ультразвуковой датчик подобен телефонной гарнитуре, только динамик и микрофон установлены в одном корпусе.

Работает датчик следующим образом. С электронного блока на излучатель датчика периодически подается пачка импульсов частотой 40 кГц. Если на пути импульса встречается препятствие, то он отражается и улавливается микрофоном. Далее передается в электронный блок обработки сигнала, который измеряет промежуток времени между моментом излучения импульса и времени его возврата от препятствия. Чем дальше находится препятствие, тем больше нужно времени для возврата сигнала к датчику. Таким простым путем и определяется расстояние. Электронному блоку остается только преобразовать время путешествия импульса в метры и вывести информацию на дисплей.

Расстояние, на котором парктроник может обнаружить препятствие зависит от мощности излучаемого импульса и чувствительности микрофона.

Угол излучения импульсов ограничен, поэтому для полного перекрытия слепой зоны на бампер требуется установить не менее четырех ультразвуковых датчика.

Где находится датчик заднего хода на автомобиле ВАЗ 2110

Как уже говорилось, этот элемент установлен в коробке передач. Это логично: нет необходимости прокладывать дистанционные тяги управления. Почему не на рычаге КПП? Датчик должен фиксировать именно момент включения передачи, а не смену положения управляющих механизмов. Точное место расположения — картер коробки передач.

Найти его можно только находясь под автомобилем: либо в яме, либо с использованием подъемника. Он вкручен в корпус картера так же точно, как пробка слива масла: с помощью резьбового соединения. Датчик расположен горизонтально, на боковой стенке КПП, со стороны водительского колеса. К нему подключен разъем и сигнальный провод: другого такого прибора в этой зоне нет.

Как происходит установка переднего парктроника

Установка переднего парктроника своими руками — процедура, требующая внимательности и аккуратности. Водителю нужно сделать в бампере небольшие отверстия, чтобы вставить в них сенсоры. Работа выполняется при снятом бампере, поскольку внутри оболочки лежит электропроводка.

Кабели, с вою очередь, должны быть проложены через моторный отсек. Они не должны никак соприкасаться с радиатором охлаждения и выхлопным коллектором. Лучше всего, если водитель разместит кабели в рукав и прикрепит их к жгуту электропроводки.

Установив датчики, автолюбитель должен еще раз проверить правильность монтажа и прокладки кабелей. Если некоторые детали были подключены неправильно, то на дисплее загорятся элементы, указывающие на местоположение неполадок.

Дисплей

Информационный дисплей размещается в машине после установки датчиков. Табло представляет собой либо ЖК-экран, либо блок с индикаторами.

Инструкция по установке монитора:

Для начала нужно выбрать место на приборной панели. Ничего не должно перекрывать шоферу обзор.

После этого стоит подумать над маршрутом прокладки кабеля к контроллеру.

Перед установкой табло следует очистить поверхность от загрязнений.

Удалить с устройства защитную пленку и установить на приборную панель.

Присоединить коммутационный кабель.

Проводку к монитору протягивают под стойкой и запускают по потолку к багажному отделению.

Монтаж датчиков

Чаще всего управляющий блок устанавливают в багажник. Процесс монтажа начинают с задней части авто. Как уже говорилось, бампер требуется снять и помыть от грязи и пыли. Современные иномарки уже оснащены разметкой для прикрепления датчиков. Более старые машины ее не имеют, поэтому разметка наносится самостоятельно.

Сделав разметку, водитель должен просверлить отверстия и немного расширить их фрезой. Датчики вставляются в дырочки, а проводку закрепляют при помощи хомутов. Главное проследить, чтобы датчики расположились под углом 90° к земле.

Подключение

Существует несколько вариантов подключения переднего парктроника: с кнопкой, включением передачи, либо с нажатием на тормозную педаль. Самым простым методом является первый. Способ считается наиболее эффективным. Для реализации потребуется кнопка, которую устанавливают в удобном месте внутри салона.

Питание берется оттуда же, откуда берет питание, например, видеорегистратор. Когда двигатель запускается, питание начинает поступать. Когда мотор заглушается, то система выключается. Принцип работы простой, но не идеальный. Согласно правилам, система должна запускаться автоматом, если машина движется со скоростью 20 км/ч или меньше.

Виды парктроников

Здесь все зависит от индивидуальных предпочтений — можно использовать приборы с функцией принудительного включения или отдать предпочтение моделям с возможностью постоянного функционирования. Если более тщательно рассматривать виды парктроников, то для городских условий лучше всего выбирать первый вариант, в противном случае вы рискуете сильно утомляться — индикаторы парктроника будут постоянно напоминать вам об угрозе, которой на самом деле нет.

Если рассматривать сами индикаторы — зачастую это либо специальные видеомониторы, либо обыкновенные звуковые оповещения. На сегодняшний день многие автолюбители предпочитают целые комплексы, в которых удачно сочетаются показатели монитора и звуковые сигналы.

Существует огромное количество датчиков, которые по-разному могут помогать водителю, здесь все будет зависеть от его опыта и умений. Производители рекомендуют устанавливать парктроники с несколькими датчиками — это позволяет максимально обезопасить потенциального клиента от неприятных ситуаций в момент парковки. В этом деле преуспел видеомонитор с датчиками — подключение парктроника такого типа позволит водителю всегда видеть все препятствия и принимать выверенные решения в момент парковки.

Как работают автомобильные парктроники на видео:

Беспроводные парктроники: принцип работы таких устройств

Беспроводной парктроник является полностью электронным устройством, которое позволяет следить за расстоянием между кузовом вашего автомобиля и различными препятствиями. Если вы рискуете удариться бампером о какие-либо препятствия или предметы, то парктроник начнет издавать предупредительные сигналы.

Индикатор позволяет водителю вовремя разобраться в ситуации, принять соответствующие меры для избежания непредвиденного столкновения.

Данная электронная система оснащена огромным количеством датчиков и индикаторов, чем больше таких деталей, тем меньше шансов разбить свой автомобиль. Данные датчики работают на ультразвуке. Эти устройства отличаются достаточно чувствительной конструкцией

Очень важно соблюдать определенные правила при подключении парктроников. Ведь датчик должен идеально передавать и принимать сигнал, который отражается от разнообразных предметов

Диагностика и варианты ремонта

Система должна реагировать на возникающее препятствие. Если этого не происходит, то первое, что стоит сделать – это очистить датчики или ленту от грязи и влаги. Они очень часто являются причинами нарушения работоспособности прибора. Очистить нужно также и места, где они расположены. То есть внутреннюю часть бампера под лентой и гнезда, в которых установлены датчики. Не помогает – осматриваем приемопередающие устройства.

Если на металлизированной ленте нет повреждений, то причина неисправности ленточного парктроника, в других частях прибора.

Для определения исправности датчика – нужно прикоснуться к нему пальцем. Исправный датчик слегка вибрирует. При прикосновении слышится легкий треск. Проверка проводится при включенном двигателе транспортного средства.

Когда определили нерабочий датчик, то сначала его стоит просушить, возможно, в него просто попала влага. Если так, то после просушки он начнет работать в штатном режиме, если нет, вскроем его, возможно, что повреждена мембрана, ее можно заменить. Но доверить замену мембраны лучше мастеру, поскольку такая работа требует навыков.

Неисправность блока управления парктроника – это, наверно, самая большая беда этого устройства. Самостоятельно можно только визуально осмотреть прибор и проверить его на короткое замыкание. Чтобы осмотреть печатную плату прибора, нужно снять крышку.

Возможно, что при осмотре будет установлена и причина неисправности, например, налет грязи или пыли, или накипи. Накипь может свидетельствовать о пришедших в негодность радиодеталях, например, конденсаторах.

Проверить на короткое замыкание просто. Нужно взять простой омметр и прикоснуться концами щупа к выводам блока, если в приборе обрыв или его замкнуло, то омметр покажет или ноль, или бесконечность. В этом случае нужно вмешательство квалифицированного специалиста. Самому браться за ремонт блока управления стоит только в том случае, если есть опыт в работе с электронными схемами разных типов.

Наиболее распространенные неисправности и способы их устранения

Включен задний ход, а парктроник не подает сигнала. Возможно, что блок управления не подключен к питанию или неправильно смонтирована, нарушена проводка. В этом случае изменяем схему подключения, восстанавливаем целостность проводки. Обязательно проверяем надежно ли заземление блока.
Расстояние до помехи определяется неправильно. Возможно, что имеется загрязнение датчиков. Нужно почистить датчики.
Прибор часто срабатывает на несуществующие препятствия. Возможно, что парктроник настроен на высокую чувствительность или имеется загрязнение датчиков. Нужно провести перенастройку блока управления или почистить датчики.
Парктроник не определяет вообще никаких помех. Возможно, что прибор настроен на низкую чувствительность, опять же загрязнены датчики или помеха находится в так называемой мертвой зоне парктроника. Нужно или повысить чувствительность устройства, или почистить датчики, перестроить схему установки датчиков, добавить например, в существующую схему еще несколько штук.
У ленточного парктроника возникают такие же неисправности, что и у парктроника с датчиками. Может быть повреждена лента парктроника. Неисправности могут возникнуть и при загрязнении места расположения ленты. Встречаются неисправности соединительных проводов и блока управления парктроником. Действия при диагностике устройства и ремонте, собственно, такие же, как и при работе с другими типами парктроников.

Если самостоятельно определить причину неисправности не удается, то, естественно, нужно обратиться к специалистам. Можно снять парктроник и отнести его в автомастерскую, можно отогнать туда технику с установленным прибором – погонять парктроник на стенде, проверить настройки и т. д.

Виды парктроников

Существует несколько исполнений таких устройств. Имеются парктроники:

Принудительного типа.
Постоянно работающие. Такие устройства будут неподходящими для условий городского движения, где эта система будет постоянно выдавать звуковой сигнал об опасном приближении, что будет для водителя утомительным. Поэтому для города лучше применять парктроники с выключением и включением принудительным способом.

Подаваемые сигналы водителю от этой системы могут быть разными. Популярными являются сигналы звуком, а также с видеомониторами и графической шкалой. Подбор монитора следует осуществлять с учетом опыта и мастерства водителя. Часто современные парктроники включают в себя несколько типов сигнала: видеомонитор или шкала, плюс звуковой сигнал.

Для начинающих водителей звуковой сигнал не подходит, так как по сигналу, который меняет свою тональность, трудно определить удаление от объекта, а форма объекта тем более будет неразличима. Это может быть ветка, бордюр или бампер другого автомобиля.

Цифровой дисплей изображает удаление до возможного объекта и служит для водителей с хорошим глазомером и умением определять расстояние.
Графический экран также хорош. Он имеет больше информации, по сравнению со звуковым сигналом, и определяет препятствие, удаление до него и ориентировочное расположение. На индикаторе графическом можно наглядно увидеть изменение удаления до объекта.
Парктроник с видеоэкраном показывает предмет, расположенный по пути движения, и сам путь. Но полноценное изображение будет, когда на машине есть несколько датчиков одновременно.
Современные модели парктроников имеют высокотехнологичные функции, например, измерение температуры внешней среды, говорящие голосом человека и т. д.

Что необходимо для монтажа устройства

Установка парктроника своими руками не требуют каких-либо умений профессионального уровня.

С данной операцией справится практически любой автолюбитель. Все что понадобится — просверленные отверстия и должным образом подсоединённые провода. Большую часть нужного инструментария можно отыскать в гараже.

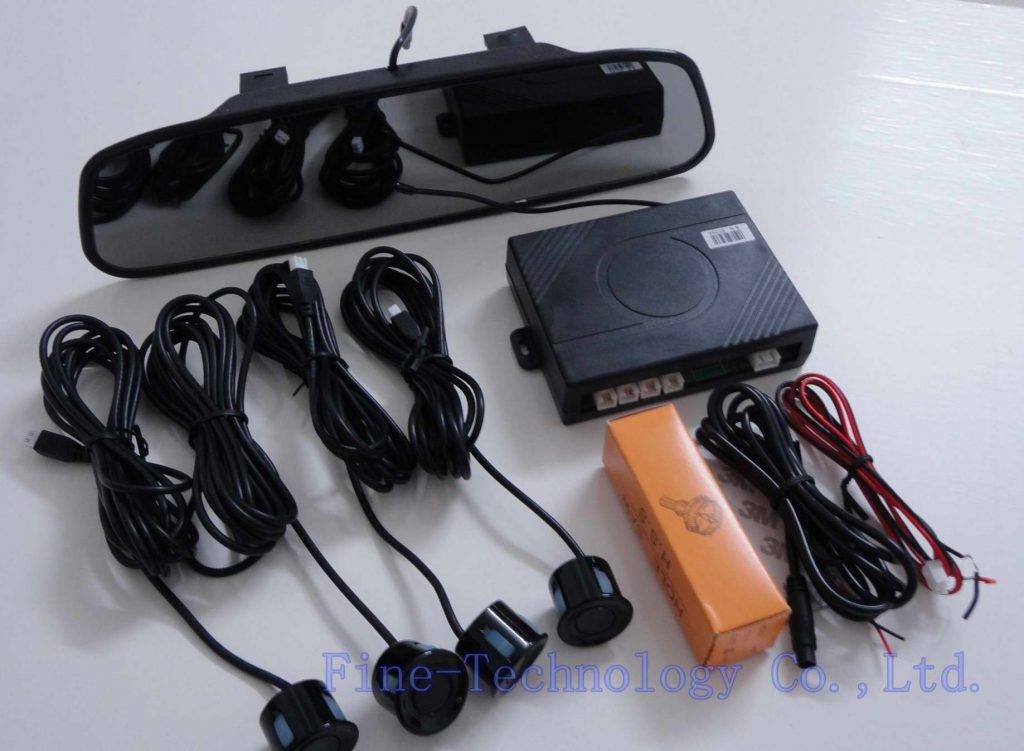

В комплект радара для парковки в основном входят:

датчики «от двух до восьми штук»
соединительные кабели
экран
блок обработки сигнала.

Установка парктроника цена достаточно приемлемая, некоторые продавцы даже включают в стоимость рассматриваемого оборудования монтажные работы. Однако те, кто желает сэкономить или просто желает сделать всё самостоятельно, могут воспользоваться разнообразными методами монтажа.

Комплектация

Кроме того, в комплект с некоторыми вариантами входит фреза для сверления отверстий для датчиков и различные мелочи бонусом

Но если таковых в комплекте не представлено, это не столь важно, измерить габариты датчика и купить сверло можно в тематическом магазине. Но стоит учитывать то, что диаметр фрезы не должен превышать диаметр датчика на один или два миллиметра

Для монтажа и подключения радара потребуются:

сам радар
фреза для подготовки отверстий для датчиков «в основном поставляется в комплекте»
дрель
ключи
измерительные приборы, электрическая изоляционная лента.

Все транспортные средства передвижения имеют определённые отличия и в каждом случае свои нюансы, потому возможно требуются и другие вещи, как например пассатижи, паяльник или схема электрического оборудования транспортного средства.

Характерные поломки

Многие парктроники подключаются так, что при включении задней передачи активизируются датчики и камеры, выводящие картинку на экран внутри салона. Их подключают к обычной мультимедийной системе. То есть даже кнопка для включения парктроника не нужна.

Но иногда видео не показывает, либо выдаются непонятные сигналы, с парктроником происходит какая-то вакханалия. Все понятно, с ним что-то не то. А что?

Есть несколько характерных неисправностей. В некоторых случаях нужен легкий простой ремонт, а порой требуется замена элементов.

Рассмотрим несколько распространенных ситуаций.

Постоянно работает сигнал опасности. Здесь речь идет о замыкании в системе или наличии блокировки датчика каким-то предметом. К примеру, к нему прилип кусочек грязи, налип листочек или снег. Даже если на датчик попадает вода, он начинает выдавать неправильную информацию и заставляет паниковать водителя. Для начала проверьте устройство на наличие посторонних предметов. Если их нет, придется заняться проводкой. Как проверить ее целостность? Возьмите мультиметр и замерьте параметры. Чаще всего именно из-за проводки возникают все неполадки.
Не сигнализирует о препятствиях, хотя они есть. Тут сломался датчик или сразу несколько парковочных устройств. Проверка проводится просто — по очереди закройте рукой каждый датчик и прислушайтесь, на каком именно отсутствует реакция. Вот с ним и решайте проблемы, меняя полностью или проводя ремонт.
Чрезмерная реакция на незначительные препятствия. Вы паркуетесь на траве, где ничего не мешает, а парктроник орет. Почему? Вероятно, у него выставлена повышенная чувствительность, потому для устройства даже травинка является объектом опасности. Чувствительность можно настроить, потому здесь ничего сложного нет.
Механические повреждения. Их не сложно проверить визуально. Но проблема подобных неполадок в том, что в большинстве случаев приходится менять датчики. Ремонтом тут не обойтись.

Если ваш парктроник начал капризничать, обязательно первым делом проверьте проводку. Она порой обрывается, нарушается целостность изолирующей оболочки, отходят контакты. А то так некоторые уже покупают новые датчики, хотя по факту нужно было просто чуть сильнее прикрутить крепеж проводки отверткой. Не тратьте лишних денег и не делайте поспешных выводов, пока не проверите все потенциальные неисправности.

Самой неприятной поломкой является выход из строя блока управления вашего парктроника. Менять его дороже всего. Но будем надеяться, что подобного не произойдет.

Делитесь своими впечатлениями относительно материала, рассказывайте свои истории, связанные с парктроником или задавайте вопросы.

Видео «Монтаж парктроника в домашних условиях»

Как своими руками установить такой девайс на автомобиль — пошаговая инструкция представлена на видео (автор видео — Сделано в Гараже).

Всем доброго времени суток! Друзья, как же приятно наблюдать, что мы работаем не зря, наши статьи вам нравятся и приносят пользу. Мы честно стараемся делать все качественно и максимально доступно, чтобы даже начинающие и будущие автомобилисты понимали, к чему им следует быть готовыми.

Сегодня я расскажу вам про весьма интересное и полезное автомобильное устройство — парктроник. Появился он сравнительно недавно, но уже сейчас является неотъемлемой частью практически любого автомобиля. Автопроизводители выпускают свои машины уже с завода с парктроником, а обладатели ТС, где его нет, самостоятельно устанавливают. Относительно недорого, зато очень полезно.

Предлагаю вам разобраться в том, что это за датчик, какие бывают виды, как осуществляется подключение и так далее. Надеюсь, материал окажется полезным и информативным. Если так, не забудьте подписаться, оставить комментарий и рассказать о нас своим друзьям.

Какой парктроник лучше выбрать

Четыре датчика в заднем бампере автомобиля

При выборе парктроника в первую очередь нужно ориентироваться на количество датчиков. Сейчас доступны модели на:

Два или три датчика. Парковочные радары на 2 или 3 датчика по общему мнению являются устаревшими и малоинформативными. Чтобы перекрыть все возможные слепые зоны сзади должно быть как минимум четыре парковочных датчика.
Четыре датчика. Все они устанавливаются на задний бампер. И такое количество достаточное, чтобы «увидеть» все, что происходит сзади автомобиля. Парктроники на 4 датчика весьма популярны из-за низкой цены, но не предоставляют информации о препятствиях впереди.
Шесть датчиков. Большинство водителей считают оптимальным по сочетанию цены и информативности парктроники из шести датчиков (так называемые парктроники «по кругу»). Четыре устанавливаются на задний бампер, приблизительно на расстоянии 40 см друг от друга. Еще два монтируются в передний бампер. Такая схема установки парктроника обладает хорошей информативностью и надежностью. Современные модели имеют опцию отключения датчиков спереди или сзади. При желании водитель активирует датчики только на передней или задней части автомобиля.
Восемь датчиков. Это дорогостоящие модели парктроников. Но многие начинающие водители выбирают именно их, так как парковочные радары на восемь датчиков обнаруживают любые препятствия. Использование парктроников с большим количеством датчиков имеет некоторые особенности. Часто при езде слишком чувствительный радар отвлекает водителя. Поэтому, устройства на восемь или десять датчиков в начале движения включаются приблизительно на 20 секунд. Далее они активируются только при торможении. Некоторые модели водитель может отключать кнопкой.

Современная модель парктроника с визуальной индикацией преград вокруг автомобиля.

Также при выборе парктроника нужно учитывать используемый способ индикации. Современные парктроники кроме звукового сигнала могут выводить информацию на:

Дисплей. В этом случае расстояние представляется в сантиметрах или метрах.
Шкалу. В этом случае расстояние представляется в виде полосок на шкале. Многие водители считают такой способ представления данных более удобным, так как изменения видны на индикаторе каждую секунду.

Новые и дорогие модели парктроников показывают на экране не расстояние, а саму преграду, а также траекторию движения автомобиля. Есть модели, фиксирующие и выводящие на дисплей температуру наружного воздуха, дату и время начала поездки. Другие модели «озвучены» человеческим голосом, который сообщает водителю расстояние до объекта. Также очень полезным новшеством считается проекция данных на лобовое стекло. В этом случае водителю не приходится переводить взгляд с дороги на дисплей или индикатор.

Ремонт своими руками

Существует несколько ситуаций, в которых необходим ремонт парктроников. Пошаговая инструкция по восстановлению детали зависит от причины и характера поломки.

Если после включения заднего хода система не подает сигналов, необходимо проверить, подключена ли она к источнику питания. Следующая причина может заключаться в неправильном монтаже проводки. Для устранения проблемы следует попробовать восстановить схему подключения ЭБУ и отремонтировать цепь питания. Еще понадобится проверка заземления блока.
Если точность отображения данных снижается или парковочный радар не вовремя определяет дистанцию до ближайшей преграды, возможно, он загрязнен. Чтобы предотвратить столкновение с инородным объектом, необходимо немедленно очистить деталь от пыли, грязи и воды.
При отсутствии следов загрязнений, поврежденной проводки или других признаков, но частых ложных срабатываниях датчика, необходимо проверить его настройки. Нередко производители выставляют высокую чувствительность, из-за которой прибор реагирует на малейшие объекты.
К распространенным типам поломок относят неспособность датчика определять помеху. В таких случаях ремонт начинается с проверки параметров и чистки радара от грязи. Порой устройство остается бездейственным по причине попадания сигнала в «мертвую зону». Для решения проблемы понадобится перестроение схемы или установка дополнительных узлов.
Если в автомобиле задействован парктроник с металлизированной лентой, с ним выполняются аналогичные манипуляции. При отсутствии сигнала или частых ложных срабатываниях, достаточно оценить внешнее состояние устройства и убедиться, что оно не загрязнено. В противном случае нужно будет выполнить чистку поверхности от пыли, грязи или следов жидкости.

Если ремонт прибора своими руками оказывается слишком сложным, целесообразно отказаться от самостоятельного выполнения и обратиться к специалистам за помощью. Для жителей больших городов, таких как Москва, не будет проблемой найти ближайший сервис. Но для представителей отдаленных населенных пунктов обращение в автомастерскую часто обходится дорого. Поэтому возможность самостоятельно отремонтировать парковочный радар — хороший способ сократить расходы и вернуть системе прежнюю функциональность.

Выбор места установки монитора и электронного блока парктроника

При парковке задним ходом обычно водитель смотрит в боковые зеркала и зеркало заднего вида. Взяв в руки монитор парктроника и усевшись в водительское кресло автомобиля, я начал искать наиболее рациональное место его установки. В результате, с учетом необходимости прокладки провода к электронному блоку, было принято решение закрепить монитор сверху на зеркало заднего вида.

Ультразвуковые датчики парктроника устанавливаются в заднем бампере, а питающее напряжение проще всего подать от фонаря заднего хода, так как работать парктроник должен только при включении задней передачи. Поэтому электронный блок было решено установить в непосредственной близости от датчиков – в багажном отсеке.

В результате сложилась представленная на фотографии электромонтажная схема ультразвукового парковочного радара. Теперь все вопросы по установке парктроника проработаны и можно приступать к его монтажу в автомобиле.

Каждый ультразвуковой датчик парктроника, в зависимости от места установки на бампере должен подключаться к своему разъему электронного блока. Поэтому на разъемы нужно заблаговременно нанести маркировку в соответствии с надписями на корпусе электронного блока.

Самостоятельная установка системы безопасной парковки с камерой заднего обзора

Парктроник не может фиксировать небольшие препятствия (например, арматуру, которая торчит из земли), именно поэтому желательно обзавестись устройством с задней обзорной камерой.

Местом ее установки является задний бампер либо дверь багажного отсека (на Гранту монтируется так же, как и на иномарки). В комплекте парктроника имеется специальная фреза одинакового диаметра с камерой заднего вида для высверливания отверстия.

Необходимый угол наклона для лучшей обзорности выставляется благодаря специальным срезанным шайбам, проводку к камере можно подвести через багажный отсек.

Запитать камеру можно и от фонаря подсветки заднего хода.

Выполнив монтаж, переходим к подключению камеры непосредственно к дисплею. Удобнее всего скрыть проводку в левой стороне салона.

Парктроники такого типа могут комплектоваться беспроводными камерами. Если все прошло нормально, на экране появится передаваемое изображение.
