Меняем сальник коленчатого вала на 8 клапанной ВАЗ-2114 своими руками (+видео внутри)

Замена сальника спереди на ВАЗ 2113-ВАЗ 2115

Примечание!

Перед заменой сальника, убедитесь, что проблема именно в нём, а не вызвана системой вентиляции картерных газов. Просто данная система со временем загрязняется и масло начинает выдавливаться через сальники. Подробнее ознакомиться с данной тематикой рекомендуем в статье: «Очистка системы картерных газов на ВАЗ 2114 ».

Снятие

В начале необходимо снять ремень ГРМ со шкивов (инструкцию ищите в публикации: «Замена ремня ГРМ на автомобилях ВАЗ »). Затем двумя небольшими отвёртками аккуратно поддеть зубчатый шкив коленвала (фото 1). Позади вы обнаружите сальник, достаточно подковырнуть его отвёрткой вынуть из посадочного места (фото 3). Однако на коленвале стоит металлическая шпонка (фото 2, указана стрелкой). Желательно отвёрткой аккуратно подденьте и снимите её, либо следите, чтобы она не упала и не потерялась. Шпонка удерживает шкив от проворачивания, деталь важная, поэтому в случае утери идите в автомагазин за новой деталью.)

Установка

Главное – смазать сальник моторным маслом, залитым в двигатель автомобиля на данный момент. Смазывать требуется не весь сальник, а лишь рабочую кромку – место, где сальник на вал садится. Затем берётся небольшой отрезок трубы или накидная головка подходящего диаметра и с их помощью сальник запрессовывается во внутрь (фото 4). После установки заправьте сальник тонким, но не слишком острым карандашом. Проверьте, хорошо ли установилась деталь.

Примечание!

Во время установки не ошибитесь со стороной, иначе сальник даст течь. У сальника есть передняя с пружинкой, указанной буквой Б, и задняя. Передний он должен заправляться внутрь, а задняя направлена наружу.

2. После проделанной работы, оденьте шкивы на места, шпонки, ремень ГРМ тоже поставьте. Отрегулируйте натяжение ремня с помощью натяжного ролика и заводите автомобиль

Первым делом обратите внимание на место, где вы ставили сальник – не должно быть протечек. Добавьте масла в автомобильный двигатель до отметки MAX, поездите некоторое время, оцените не уходит ли масло довольно быстро

Нет? Значит сальник установлен верно и через него ничего не подтекает.

Примечание!

Если после замены сальника течь не прекратится, то либо он был неверно установлен, либо проблема в системе смазки, т.к. в ней большее давление.

Дополнительный видеоролик

Мы прикрепили видеоматериал по теме сегодняшней публикации, рекомендуем ознакомиться:

Производитель ВАЗ-2114 требует, чтобы замена переднего или заднего сальника коленвала выполнялась исключительно после снятия масляного насоса, что сводит к минимуму любые риски повреждения находящихся рядом с ним деталей. Поэтому вам потребуется найти гараж со смотровой ямой и загнать на нее свой автомобиль, а также подготовить следующие инструменты и принадлежности:

• запасные части. Помимо нового уплотнителя коленвала, потребуется заменять еще и прокладку масляного насоса;
• торцовые головки и рожковые ключи;
• таз для сливаемого моторного масла, а также новую смазочную жидкость, которую нужно будет залить после установки детали;
• молоток и отвертку с плоским жалом;
• герметик.

Также вам потребуется домкрат, чтобы снять переднее колесо и получить доступ к защите картера двигателя.

Самостоятельная замена сальника коленвала на ВАЗ 2114

1. Замена переднего сальника коленвала
2. Замена заднего сальника коленвала

Схема привода распредвала

При этом процедура отличается в зависимости от того, о каком именно сальнике идет речь — переднем или заднем. О каждом из них расскажем отдельно.

Замена сальника распредвала Ваз2114 8кл Инж

Замена переднего

Для выполнения данной процедуры на вашем автомобиле ВАЗ 2114 вам потребуется минимальный набор инструментов, куда входит:

• Торцевая головка на 10 миллиметров;
• Гаечный ключ на 10 миллиметров;
• Оправка;
• Отвертка.

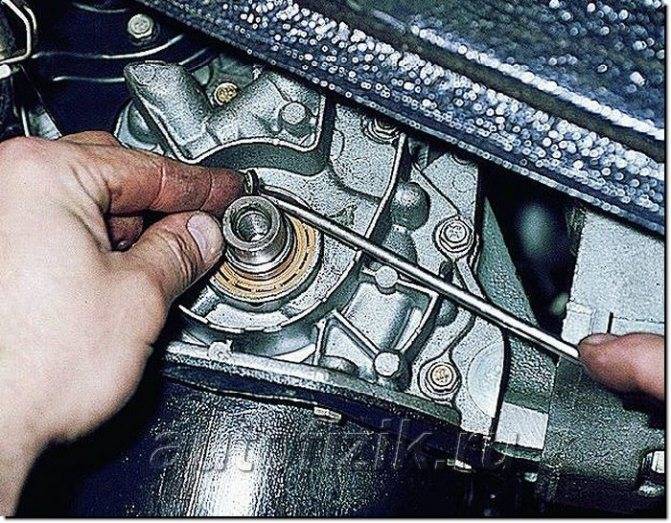

Поддеваем отверткой

Работа по замене выполняется в следующей последовательности.

1. Демонтируется масляный насос с автомобиля. Сделать это не сложно, и самостоятельно вполне возможно.
2. Далее из крышки этого самого масляного насоса извлекается сальник. Здесь вам потребуется тонкая отвертка, которой устройство поддевается и тем самым вынимается.
3. Новый элемент запрессовывается при помощи оправки, наружный диаметр которой должен составляет около 41 миллиметра. При этом рабочая кромка должна быть направлена внутрь.
4. Возвращается на место масляный насос.

Передний сальник коленчатого вала. Правильная замена

Замена заднего

Следует отметить, что диски сцепления могут замасливаться из-за возникновения течи через сальник первичного вала коробки переключения передач, либо из-за заднего сальника коленвала.

Запахи у масла из двигателя и трансмиссии разные, потому многие опытные специалисты могут за счет запаха определить, с каким именно элементом возникли проблемы.

Менять задний сальник на деле несколько сложнее, нежели передний. Но это не отнимает того факта, что работу все равно более чем реально выполнить своими руками.

В разобранном состоянии

Следуя инструкции шаг за шагом, замена сальника коленвала на ВАЗ 2114 станет для вас достаточно простым мероприятием, которое пополнит ваш багаж опыта по самостоятельному ремонту автомобиля.

1. Отключите минусовую клемму с аккумуляторной батареи вашего ВАЗ 2114.
2. Сделайте пометки расположения маховика относительно коленвала, после чего демонтируйте его.
3. Далее снимается задний щиток картера сцепления с направляющих втулок.
4. Следующий шаг — демонтаж восьми болтов, которые отвечают за фиксацию сальника.
5. Так вы сумеете снять держатель.
6. Сальник выпрессовывается из своего держателя.
7. Новый элемент устанавливается на место старого до упора. Здесь вам вновь потребуется оправка. Ее наружный диаметр составляет 99 миллиметров. Запрессуйте элемент таким образом, чтобы он рабочей кромкой был направлен внутрь.
8. Чтобы запрессовка выполнялась проще, на посадочной кромке элемента делается фаска с помощью надфиля. Альтернативный инструмент для фаски — это наждачный круг небольшого размера.
9. Теперь меняем прокладку, которая наверняка порвалась на держателе. Даже если старая прокладка выглядит нормально, настоятельно рекомендуем заменить ее на новую.
10. Прокладка приклеивается специальной смазкой густой консистенции. Это обеспечит прочность ее удержания, а также дополнительную герметичность соединения.
11. Рабочая кромка впрессовываемого сальника обрабатывается обычным моторным маслом, как и в случае с передним.
12. Аналогичной обработке подвергается фланец коленвала.
13. Крепежи масляного картера мотора к блоку цилиндров необходимо будет немного ослабить. Для этого достаточно сделать 2-3 оборота на каждом из 14 болтов, на которых удерживается картер.
14. Во время установки держателя рабочая кромка нового сальника аккуратно заправляется на фланец коленчатого вала. Вооружитесь с данной целью деревянной палочкой, но не используйте металлические предметы.
15. Закрутите обратно болты держателя.
16. Заверните назад крепежные болты картера мотора.
17. Поставьте задний щиток картера сцепления обратно на направляющие втулки.
18. Согласно нанесенным ранее местам, монтируйте на своем место маховик, КПП и сцепление. Чтобы крепежные болты маховика обладали высоким качеством сцепления и надежности, предварительно нанесите на их резьбовую часть герметик.

Меняем задний сальник коленчатого вала.

Очевидно, что выполнить замену сальников коленвала на автомобиле ВАЗ 2114 вполне реально своими руками. Процедура требует аккуратности и последовательности действий. Плюс не забывайте применять новые автозапчасти высокого качества, чтобы спустя короткий промежуток времени не пришлось всю процедуру проводить заново.

Важные моменты

• Пытаясь посадить на место новый сальник с помощью оправки и молотка, ни в коем случае нельзя наносить слишком сильные удары, поскольку оправка просто разрубит сальник.
• Перед тем как устанавливать на место масляный насос, внешнюю кромку нового сальника необходимо обильно смазать маслом.
• Перед тем как ставить новую прокладку под масляный насос, на неё с обеих сторон необходимо нанести тонкий и равномерный слой графитовой смазки.
• Перед установкой поддона на место его прокладку необходимо тщательно протереть ветошью. После этого на неё следует нанести тонкий слой герметика.

Как видно из этой статьи, заменить сальник несложно. Куда сложнее до него добраться. Чрезвычайно важным моментом в перечисленных выше операциях является выставление 1 цилиндра в верхнюю мёртвую точку. Если этого не сделать, вся дальнейшая сборка двигателя будет неправильной, и при запуске можно повредить все клапана. А на их замену уйдёт намного больше времени и денег.

Замена сальника коленвала ВАЗ 2110(2111, 2112)

Время от времени подходишь к автомобилю утром, а под ним малая лужица масла. Ага, думаешь, где то потекло Течь из мотора бывает обычно или из поддона, или с фронтального либо заднего сальника. Естественно, может течь из под прокладки клапанной крышки, из под датчика давления масла, да еще много от куда. Но главные виновники масляных пятен под машиной все же поддон и сальники.

Итак, мы установили, что течет все-же сальник что делать? Вообщем, если вы хотя бы раз в неделю проверяете масло в движке( ранее мы писали статью когда поменять масло в движке) то заметите, что масло уходит еще до того, как на асфальте будут пятна. Просто сначала испорченый сальник будет хоть как то держать масло и течь будет не таковой сильной, растекаясь по блоку она будет подсыхать не успевая капнуть на землю. Обычно когда лицезреют, что масло уходит, почему то сходу приговаривают маслосъемные кольца, начинают гласить, что машина жрет масло. А по сути на сто процентов исправный движок просто-напросто подтекает. А всего навсего нужно поменять копеечные сальники. Вот правда работа по подмене сальников, может влететь в копеечку, в особенности заднего, но для того и существует наш веб-сайт, что бы была возможность заменить сальник коленвала ВАЗ 2110 своими руками.

Причины

По каким же причинам может протекать моторная жидкость из-под сальника коленчатого вала (далее — СКВ)? Такой вопрос интересовал каждого автолюбителя, столкнувшегося с этой проблемой. Сейчас мы постараемся дать развернутый ответ на этот вопрос. Причин, как вы могли понять, может быть несколько.

Течь масла из под переднего СКВ

Для начала вы должны определиться с тем, какой именно сальник потек. В транспортном средстве их может быть два:

• Задний сальник. Как правило, его ресурс службы является высоким и зачастую он определяется сроком эксплуатации автомобиля. По своим габаритам этот элемент является большим.
• Передний сальник. По габаритам он поменьше, но он является и менее долговечным, поскольку на практике выходит из строя значительно чаще, чем задний сальник.

Вы должны четко знать, какой именно сальник протекает. Если течь масла была зафиксирована в задней части мотора, то необходимо произвести визуальную проверку поддона и блока коробки передач. Чтобы понять, какое масло течет, капните его на поверхность воды. Если трансмиссионная жидкость сразу расплывется по водной поверхности, то моторная жидкость будет держаться капелькой.

Загрузка …

Теперь перейдем непосредственно к причинам, по которым может происходить течь масла сальника коленвала. Как сказано выше, их может быть несколько:

• Один из них обычно может протечь в том случае, когда общий пробег транспортного средства превысил 100 тысяч километров. Зачастую это вызывается вибрациями коленчатого вала, в результате чего изнашивается внутренняя часть сальника, которая изначально должна плотно прилегать к элементу. Однако, поскольку со временем она разбивается и теряет свою форму, то она не может плотно прилегать к поверхности коленвала.
• Кроме того, проблема может возникнуть и в другом случае. К примеру, если транспортное средство долгое время не использовалось или долго стояло на улице во время зимних холодов, то сальник может пересохнуть или замерзнуть и затвердеть от морозов. В этом случае он также не сможет плотно прижаться к поверхности коленчатого вала.
• Что касается новых элементов, то сальник может течь и по другим причинам. В частности, это может быть отвратительное качество самой изготовленной детали. Учтите, что плохое качество элемента, так или иначе повлияет на его работоспособность, так что не устанавливайте на свои транспортные средства продукцию от непроверенных производителей.
• Неправильная установка. Также является одной из причин, по которым происходит течь масла из-под сальника. В частности, это возможно, если элемент установлен неравномерно. Как правило, сальник устанавливается в необходимом положении и при помощи молоточка, не прикладывая усилий, забивают сальник на свое место установки. Тем не менее, производители сальников рекомендуют своим потребителям использовать специальное оборудование для этого.
• Неисправность двигателя. Утечка моторной жидкости может происходить и по причине неисправности непосредственно двигателя внутреннего сгорания. В том случае, если в работе мотора появились дефекты, к примеру, в нем повысилось давление картерных газов, то эти самые газы могут попросту выдавить сальник. В результате этого в его месте соприкосновения с коленчатым валом может образоваться щель, через которую и будет вытекать смазывающий материал.
• Протечка масляного фильтра. Также является частой проблемой. Иногда автомобилисты принимают эту проблему за течь сальников и меняют последние, в результате чего замена фильтра все равно потребуется.

Двигатель автомобиля в разборе Теперь уточним некоторые детали по поводу производства сальников. Не следует приобретать детали у непроверенных продавцов или неизвестных вам производителей. Так вы можете не только купить некачественный сальник, установка которого обернется вам «боком», но и вызовете новые проблемы. Известными и проверенными производителями элементов на сегодняшний день являются:

• Victor Reinz;
• Elring;
• Goetze.

Следует отметить, что продукция этих компаний попадает не только в автомобильные магазины, но и на рынок подержанных деталей.

Порядок и момент затяжки ГБЦ УМЗ 4216

Головка блока цилиндров двигателя УМЗ-4216 (Газель Бизнес, Некст и «Соболь») из алюминиевого сплава со вставленными седлами и направляющими втулками клапанов. Блок цилиндров и головка блока разделены прокладкой из асбестового полотна, армированного м…

Как приклеить спойлер на двухсторонний скотч

Задний спойлер является одним из самых ярких внешних элементов, которые вы можете самостоятельно установить на свой автомобиль. Правильный спойлер придаст вашему автомобилю спортивный вид. Подавляющее большинство сп…

Первый в мире танк

Во время Первой Мировой войны возникла острая потребность в создании бронированной техники, которая обладала бы высокой огневой мощью и отличной проходимостью. Именно танки стали образцом мощного вооружения, отличной подвижности и надежной защиты. А…

Преимущества иридиевой свечи зажигания

Иридий — чрезвычайно твердый металл. Помимо твердости, основным его свойством является чрезвычайно высокая температура плавления (почти 2500 градусов Цельсия). С конца 20-го века иридий использовался в виде сплава в…

Замена сальника коленвала и распредвала + ремня ГРМ

Приветствую всех кто читает данный БЖ, судя по названию заголовка Вы уже поняли о чем пойдет речь, и так поехали. Сначала с периодичностью на панели приборов стал загораться «чайник» — индикатор низкого давления масла, а потом вовсе постоянно начал гореть. Заглянул я под капот, а там всё уже выбежало, на шупе масла практически нуль:

Посмотрев на эту картину пришел к выводу, что масло бежит из сальников передних, его назначение – обеспечение герметичности корпуса.

Ну и начал я менять передний сальник находится за шкивом коленвала на масляном насосе.

Для начала нужно подготовить все нужны инструменты, затем нужно демонтировать защиту картера и защитную крышку ремня ГРМ, далее следует выставить метки на валах, затем нужно ослабить болты крепления и демонтировать ремень газораспределительного механизма, для доступа к шкиву коленвала нужно снять переднее колесо, теперь следует снять шкив и ремень генератора, с помощью специального съемника или двух отверток снять шкив коленвала вместе со шпонкой, сливаем моторное масло, далее следует открутить маслонасос, в котором расположен сальник, отверткой извлекается манжет, новый сальник смазываем маслом и вставляем с помощью трубы подходящего диаметра или воспользовавшись старым уплотнительным кольцом, и наконец производим обратную сборку. К сожалению фотографии нет, сами понимаете в каком состоянии были руки!

А теперь замена сальника распредвала: Сначала снятие! В самом начале операции крышку механизма ГРМ снять будет нужно и после чего всё выставить по меткам. Теперь снимаем ремень ГРМ с натяжного ролика и со шкива. Далее переходим к снятию шкива распределительного вала, сразу вас предупрежу, проворачивать его не желательно (Особенно если у вас установлен двигатель который загибает клапана, то при снятом ремне ГРМ крутить данный шкив вообще запрещено, потому что клапана с поршневой группой обязательно встретятся и если вы слишком сильно крутнёте этот шкив, то произойдёт удар в связи с которым клапана незначительно но всё же погнуться), но если вам нужно провернуть то всё делайте предельно аккуратно и думайте головой при этом (Если у вас двигатель не гнёт клапана, то они с поршневой группой не встретятся уже в таком случае при снятом ремне ГРМ с автомобиля), кстати шкив ещё старайтесь (Это обязательно) снять таким образом, чтобы он по меткам был в этот момент направлен, ну что же, приступим, первое что вам нужно будет сделать, так это рукой либо же чем то ещё застопорить шкив чтобы он не вращался, после застопоривания выверните у него центральный болт которые его крепит, в это время ещё шкив удерживайте рукой) и после чего снимите шкив с распределительного вала, как только шкив будет снят, шпонку снимите при помощи отвёртки просто сдвинув её для этого продольно, ну и после чего сам сальник выньте поддев его той же самой отвёрткой, либо же чем то похожим на неё.Когда сальник будет снят, осмотрите его всего, рабочая кромка должна быть в хорошем состоянии и выровов, различного рода вмятин на ней быть не должно и ещё пружина сальника должна быть целой и нерастянутой, в противном случае сальник подлежит замене, кстати новый сальник точно так же проверьте и если что-то на нём будет из выше перечисленного то не устанавливайте такой сальник, а найдите новый, кроме того при установке нового сальника, рабочую кромку его которой он с валом соприкасается, смажьте моторным маслом (Желательно тем же который вы в двигатель заливаете)!

А теперь установка, новый сальник на своё место ставиться в обратном порядке снятию, но при этом палочкой деревянной ещё воспользоваться придётся (Ей нужно будет заправить рабочую кромку сальника на распределительный вал, в этом случае и накидной головкой подходящего диаметра или же подходящей оправкой ими нужно будет до упора во внутрь загнать сальник.

Шкив распредвала устанавливайте на своё место таким образом, чтобы выступающая часть у него которая для наглядности указана стрелкой, была направлена не наружу, а во внутрь к двигателю автомобиля и после чего оденьте на своё место ремень ГРМ и отрегулируйте его натяжение. Так как весь ремень ГРМ был в масле, соответственно его нужно ОБЯЗАТЕЛЬНО поменять, что я и сделал.

В итоге два передних сальника 230 рублей и 330 рублей ремень ГРМ.

ВСем удачи в начинаниях, и кстати извините еще раз, что фоток мало.

Процесс замены сальника коленвала на ВАЗ-2114 с 8 клапанами

1 . Автомобиль устанавливается на смотровую яму. Под задние колёса устанавливаются противооткатные башмаки. Правое переднее колесо поддомкрачивается и снимается с помощью торцового ключа. Также снимается защита двигателя.2 . Открывается капот автомобиля и снимается крышка ремня ГРМ. Теперь имеется доступ к шкивам коленвала, распредвала и к самому ремню.

Крышка ГРМ снята, видны шкивы коленвала и распредвала3 . Перед дальнейшими операциями 1 цилиндр двигателя выставляется в верхнюю мёртвую точку. Для этого распредвал и коленвал вращаются до тех пор, пока метки на их шкивах не совместятся с метками на крышке корпуса ГРМ.

Выставление шкива по меткам для вывода 1 цилиндра в ВМТ4 . Теперь снимается ремень ГРМ. Чтобы избежать повреждений, ремень предварительно ослабляется. Для этого с помощью ключа на 10 снимается правый подкрылок автомобиля. Открывается доступ к ремню генератора и к его шкиву. Ремень и шкив снимаются. После этого ослабляется натяжной ролик ремня ГРМ и ремень снимается.5 . Далее снимается шкив коленвала, после чего откручивается заглушка на сливном отверстии двигател, и моторное масло сливается в заранее подставленную ёмкость. После этого снимается поддон двигателя, который крепится на 16 болтах.

Поддон с двигателя снят, масло слито6 . После этого снимается маслоприёмник. Он тщательно осматривается на предмет засоров и загрязнений. Если таковые обнаруживаются, то маслоприёмник продувается сжатым воздухом.7 . Теперь снимается масляный насос. Для этого откручивается 6 болтов, которыми он крепится к блоку.

Откручены болты на масляном насосе, его можно снимать8 . Как правило, старая прокладка под масляным насосом к моменту замены сальника тоже изнашивается. Так что куски старой прокладки тщательно отскребаются отвёрткой и выбрасываются.9 . После снятия масляного насоса открывается доступ к сальнику коленвала. Он извлекается из гнезда пальцами. Если вручную вынуть старый сальник не получается, для его вытаскивания используется пара плоских отвёрток, которыми он поддевается с противоположных краёв.10 . Гнездо сальника тщательно протирается ветошью. После этого туда устанавливается новый сальник. Как правило, он не садится на место сразу. Поэтому для его полной посадки в качестве оправки используется торцовая головка на 32. Она устанавливается на сальник, после чего по ней наносится несколько точных ударов молотком.

Сальник коленвала установлен на штатное место11 . После этого производится обратная сборка всех узлов, а в двигатель заливается новое моторное масло.

Важные моменты

• Пытаясь посадить на место новый сальник с помощью оправки и молотка, ни в коем случае нельзя наносить слишком сильные удары, поскольку оправка просто разрубит сальник. • Перед тем как устанавливать на место масляный насос, внешнюю кромку нового сальника необходимо обильно смазать маслом. • Перед тем как ставить новую прокладку под масляный насос, на неё с обеих сторон необходимо нанести тонкий и равномерный слой графитовой смазки. • Перед установкой поддона на место его прокладку необходимо тщательно протереть ветошью. После этого на неё следует нанести тонкий слой герметика. Как видно из этой статьи, заменить сальник несложно. Куда сложнее до него добраться. Чрезвычайно важным моментом в перечисленных выше операциях является выставление 1 цилиндра в верхнюю мёртвую точку. Если этого не сделать, вся дальнейшая сборка двигателя будет неправильной, и при запуске можно повредить все клапана. А на их замену уйдёт намного больше времени и денег.

Замена переднего

Для выполнения данной процедуры на вашем автомобиле ВАЗ 2114 вам потребуется минимальный набор инструментов, куда входит:

• Торцевая головка на 10 миллиметров;
• Гаечный ключ на 10 миллиметров;
• Оправка;
• Отвертка.

Поддеваем отверткой Работа по замене выполняется в следующей последовательности.

1. Демонтируется масляный насос с автомобиля. Сделать это не сложно, и самостоятельно вполне возможно.
2. Далее из крышки этого самого масляного насоса извлекается сальник. Здесь вам потребуется тонкая отвертка, которой устройство поддевается и тем самым вынимается.
3. Новый элемент запрессовывается при помощи оправки, наружный диаметр которой должен составляет около 41 миллиметра. При этом рабочая кромка должна быть направлена внутрь.
4. Возвращается на место масляный насос.
